Балансировка системы отопления — важный процесс, обеспечивающий равномерное распределение тепла по радиаторам и помещениям. Правильная балансировка повышает комфорт и экономит энергоресурсы, снижая затраты на отопление. В статье рассмотрим основные виды и способы балансировки систем отопления, что поможет оптимизировать работу вашей отопительной системы и избежать проблем с неравномерным прогревом.
Для чего необходима балансировка
В процессе проектирования отопительных систем рассчитываются теплопотери каждого отапливаемого помещения и необходимая тепловая мощность для их компенсации. На основе этих данных выбирается подходящий радиатор или система теплого пола. Однако на практике достичь идеального соответствия сложно из-за ряда факторов:
- мощность радиаторов варьируется от модели к модели с определенными шагами,
- при использовании тройниковой схемы подключения радиаторы соединены последовательно, и теплоноситель, доходя до самого дальнего радиатора, уже отдал часть своего тепла на предыдущих участках контура,
- при одинаковом диаметре труб радиаторы, расположенные ближе к котлу, пропускают большую часть потока жидкости,
- открытая установка труб отопления также приводит к тепловым потерям.
Несбалансированная система отопления неэффективно расходует энергоресурсы. Чтобы обеспечить тепло в удаленных помещениях, необходимо увеличивать мощность котла и давление циркуляционного насоса. В результате в помещениях, находящихся рядом с котлом, возникает чрезмерное тепло, в то время как на краях контура остается прохладно.
Такой режим работы системы приводит к неоправданному увеличению расходов на отопление и сокращению срока службы основных компонентов.
Для решения данной проблемы необходимо провести гидравлическую балансировку отопительной системы.
В ходе балансировки отопления в частном доме достигаются следующие задачи:
- установка оптимальной температуры в каждом помещении,
- оптимизация работы котла и расхода энергоресурсов,
- снижение уровня шума, возникающего из-за больших потоков теплоносителя, проходящих через радиаторы, расположенные близко к котлу.
Балансировка необходима для любой отопительной системы. Избежать ее можно лишь в небольших одноэтажных домах с 3-5 радиаторами, если при установке использовались трубы соответствующего диаметра.
Эксперты в области отопительных систем подчеркивают важность балансировки для достижения максимальной эффективности и комфорта в помещениях. Существует несколько методов балансировки, каждый из которых имеет свои преимущества. Один из наиболее распространенных способов — это механическая балансировка, которая включает в себя регулировку вентилей на радиаторах. Этот метод позволяет добиться равномерного распределения тепла по всем помещениям.
Другим подходом является гидравлическая балансировка, которая требует более сложного оборудования, но обеспечивает более точные результаты. Она позволяет контролировать поток теплоносителя в системе, что особенно актуально для многоквартирных домов с разветвленной сетью трубопроводов.
Современные технологии, такие как автоматические балансировочные клапаны, также становятся все более популярными. Они позволяют значительно упростить процесс и снизить затраты на отопление. В целом, правильная балансировка системы отопления не только повышает комфорт, но и способствует экономии энергии, что делает ее важным этапом в проектировании и эксплуатации отопительных систем.
https://youtube.com/watch?v=OScbkllTdwY
Инструменты и приборы для балансировки
В процессе выполнения работ используются специализированные инструменты и устройства.
| Вид балансировки | Цель | Способы реализации |
|---|---|---|
| Статическая (ручная) | Обеспечение равномерного распределения теплоносителя по всем отопительным приборам в соответствии с проектными теплопотерями. | Ручные балансировочные клапаны, шаровые краны с регулировкой, дроссельные шайбы. Настройка производится один раз при пусконаладке. |
| Динамическая (автоматическая) | Поддержание постоянного расхода теплоносителя через каждый отопительный прибор независимо от изменения давления в системе (например, при закрытии части радиаторов). | Автоматические балансировочные клапаны (регуляторы расхода), термостатические клапаны с преднастройкой. |
| Гидравлическая | Устранение избыточного давления и обеспечение оптимального напора в различных участках системы. | Регуляторы перепада давления, циркуляционные насосы с регулируемой производительностью. |
| Температурная | Поддержание заданной температуры в каждом помещении или зоне. | Термостатические головки на радиаторах, комнатные термостаты, погодозависимая автоматика. |
| Поэтажная/Позонная | Разделение системы на отдельные контуры (этажи, зоны) с индивидуальной регулировкой. | Коллекторы с расходомерами, зональные клапаны, отдельные циркуляционные насосы для каждого контура. |
Интересные факты
Вот несколько интересных фактов о балансировке систем отопления:
-
Типы балансировки: Существует два основных типа балансировки систем отопления — гидравлическая и термическая. Гидравлическая балансировка включает в себя регулировку потока теплоносителя в трубопроводах, чтобы обеспечить равномерное распределение тепла по всем радиаторам. Термическая балансировка, в свою очередь, фокусируется на регулировке температуры в помещениях, что может быть достигнуто с помощью термостатических вентилей и других устройств.
-
Энергетическая эффективность: Правильная балансировка системы отопления может значительно повысить ее энергетическую эффективность. Неправильно сбалансированная система может привести к избыточным затратам на отопление, так как некоторые радиаторы могут получать слишком много тепла, в то время как другие остаются холодными. Это не только увеличивает счета за отопление, но и может привести к некомфортным условиям в помещениях.
-
Использование специализированных инструментов: Для точной балансировки систем отопления используются различные инструменты, такие как манометры, термометры и специальные балансировочные клапаны. Современные технологии, такие как автоматизированные системы управления, также могут помочь в процессе балансировки, позволяя более точно контролировать поток теплоносителя и температуру в разных зонах здания.
https://youtube.com/watch?v=YmarHw9NYwU

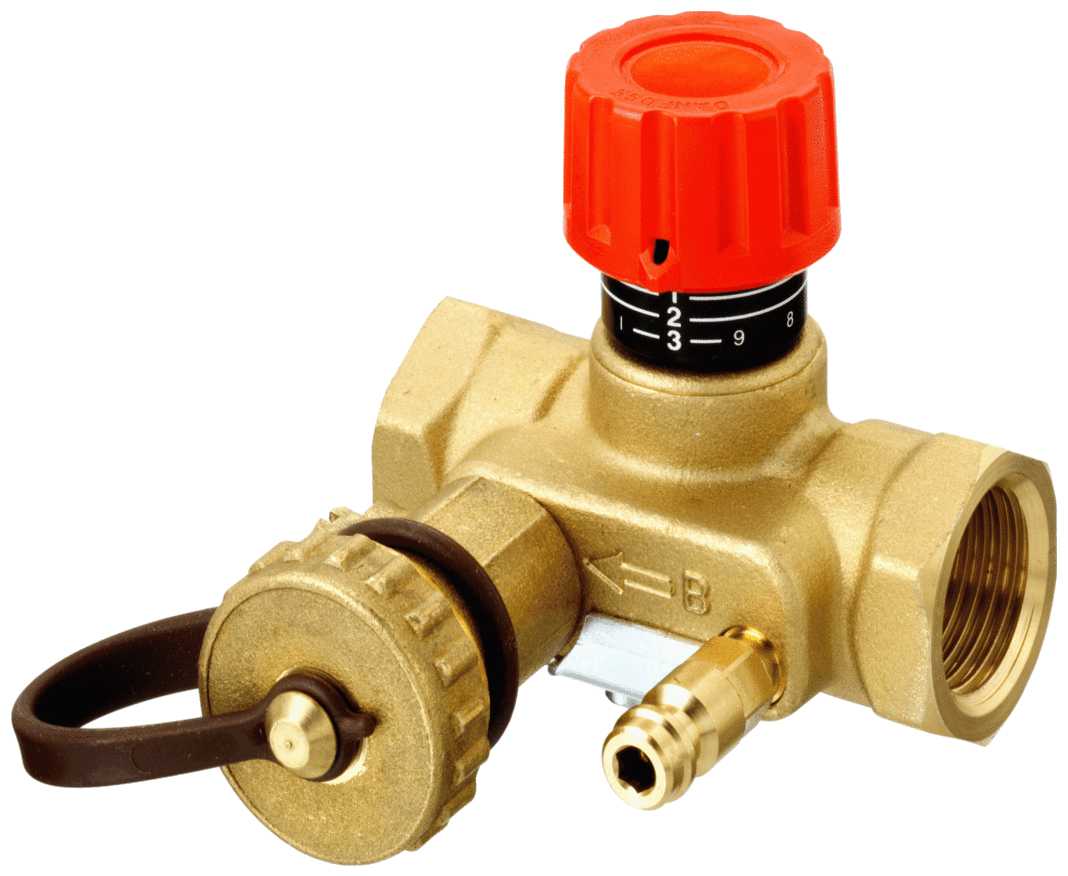

Балансировочный клапан
Балансировочный клапан представляет собой тип запорно-регулирующей арматуры, который обеспечивает высокую точность изменения поперечного сечения трубопровода. Наиболее популярными являются устройства Y-образной формы. Они оснащены рукояткой, на которой нанесена шкала значений сечения. В корпусе клапана предусмотрены два разъема для подключения манометра и термометра или двух датчиков давления, что позволяет измерять перепад давления до и после клапана.
Балансировочный клапан необходим для оптимизации работы системы отопления.
Установка таких клапанов обязательна в следующих случаях:
- наблюдается неравномерный прогрев помещений,
- температура в комнатах колеблется при постоянной работе бойлера,
- даже при максимальной мощности в некоторых помещениях остается прохладно.
При выборе модели балансировочного крана важно обратить внимание на его соединительные разъемы — они должны соответствовать имеющимся соединениям на трубопроводе.
Во время монтажа следует внимательно следить за тем, чтобы стрелка, отштампованная на корпусе устройства, совпадала с направлением потока теплоносителя.
Измерительное устройство
Для настройки балансировочного клапана требуется специализированное устройство. В его состав входят:
- датчики, измеряющие температуру, давление и расход теплоносителя,
- соединительные кабели,
- центральный блок, который включает дисплей, клавиатуру и процессор с предустановленными программами для расчетов и измерений.
Данное устройство способно измерять характеристики потока теплоносителя, выявлять ошибки в его распределении и предоставлять рекомендации по их устранению через регулировку клапанов. Оно также имеет интерфейс для передачи данных на персональный компьютер, где установленное программное обеспечение позволяет рассчитывать параметры потока для всей системы и осуществлять балансировку более эффективно и удобно.
Методы балансировки
Существует несколько популярных методов балансировки систем отопления:
- по объему теплоносителя,
- по температурному балансу.
По расходу теплоносителя
Это более точный и эффективный метод. Для его реализации потребуется проект трубопроводной системы и расчет расхода жидкости для каждого сегмента. Предварительный расчет можно выполнить самостоятельно, однако для более точных данных лучше обратиться к инженеру-теплотехнику. На каждом участке необходимо установить балансировочный клапан.
Работы с устройством выполняются в следующем порядке:
- с помощью партнерских клапанов вся система отопления делится на отдельные участки,
- проводятся замеры через балансировочные клапаны в каждом модуле, чтобы определить фактический расход теплоносителя на участке,
- полученные результаты сравниваются с расчетными значениями расхода для данного сегмента,
- осуществляется регулировка клапанов и повторные измерения.
Если имеется компьютер с установленным программным обеспечением, задача предварительного расчета значительно упрощается:
- данные измерений передаются на компьютер, где создается тепловая и гидравлическая модель системы,
- программа выполняет балансировку и предоставляет рекомендации по установке каждого клапана.
Далее мощность котла устанавливается в соответствии с расчетным значением.

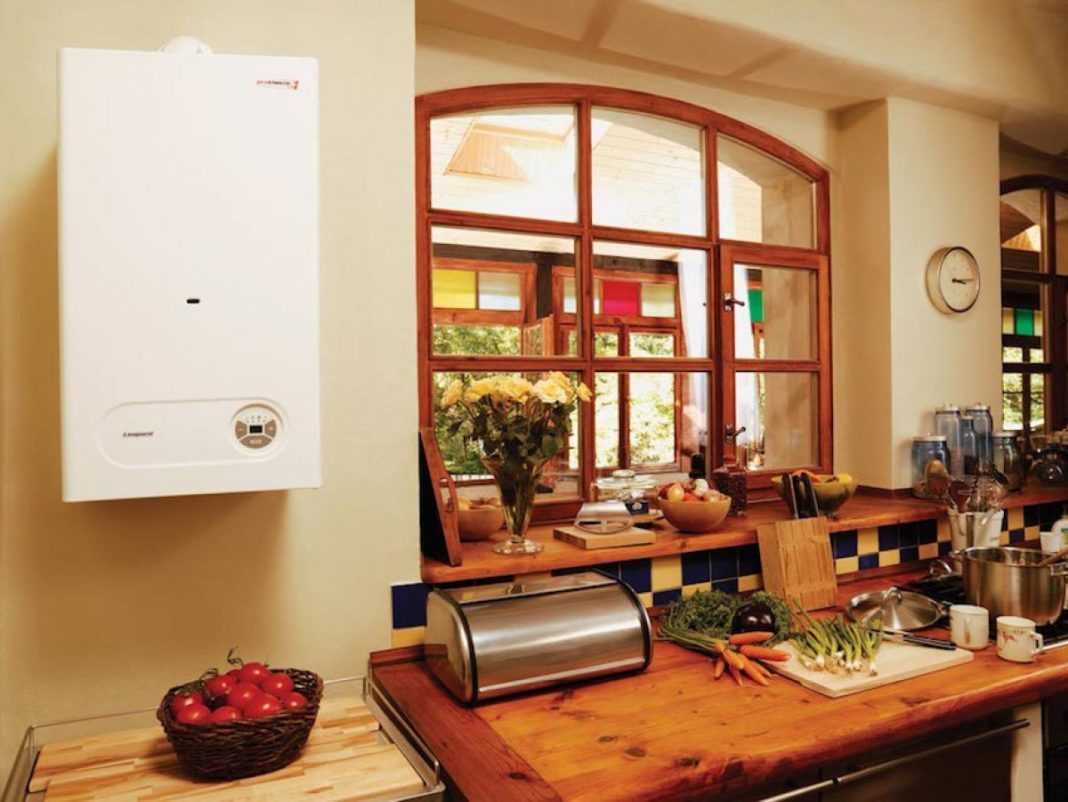

Для балансировки системы отопления мощность котла должна соответствовать расчетным данным.
На современном рынке также доступны балансировочные модули с встроенными измерителями расхода, которые позволяют выполнять грубую настройку расхода жидкости без необходимости использования дорогостоящих измерительных приборов. Для неотопительных систем в небольших зданиях такой уровень точности вполне достаточен.
После завершения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимущества гидравлической балансировки системы отопления включают:
- высокую точность настройки параметров системы,
- возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой,
- устранение шумов потока в батареях и трубах, расположенных ближе к котлу.
К недостаткам можно отнести:
- высокую стоимость балансировочных клапанов и универсальных измерительных устройств,
- необходимость проектирования гидравлической схемы с расчетами значений потока для каждого сегмента.
Для сложных отопительных систем, особенно при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность работы системы.
По температуре
Часто владельцы домов, особенно те, кто недавно приобрел недвижимость, сталкиваются с проблемой неравномерного прогрева помещений, неэффективного расхода топлива и отсутствия документации на отопительную систему. Также могут отсутствовать тепловые расчеты.
Наиболее простым решением в данной ситуации станет регулировка температуры поверхности каждого радиатора. Для этого на каждый теплообменник необходимо установить регулирующий вентиль с термостатом. Также потребуется пирометр или электронный контактный термометр для измерения температуры батарей.
Процесс балансировки двухтрубной системы отопления выполняется в следующем порядке:
- на радиаторе, который находится на максимальном удалении от бойлера, вентиль открывается полностью,
- по линии трубы от дальнего радиатора к ближнему, вентиль каждого радиатора закручивается на количество оборотов, пропорциональное их числу,
- измеряется температура на выходе каждого теплообменника,
- двигаясь от дальнего к ближнему радиатору, вентиль регулируется так, чтобы температура на нем соответствовала температуре предыдущего,
- между регулировкой и измерением рекомендуется делать паузу в 5-10 минут для стабилизации потока теплоносителя.
Преимущества температурной балансировки включают:
- доступность регулировочной арматуры,
- простоту процесса регулировки,
- отсутствие необходимости в гидравлической схеме и точных расчетах.
Однако есть и недостатки:
- низкая точность регулировки,
- меньшая энергоэффективность,
- зависимость температурного режима каждого радиатора от параметров остальных.
Этот метод подходит для самостоятельной балансировки системы отопления в небольших зданиях.
Нюансы применения шаровых кранов
Шаровые запорные вентили не подходят для регулирования теплового баланса в домашних условиях. Они фактически имеют лишь два состояния: Открыто и Закрыто. Эффективное сечение клапана изменяется нелинейно в зависимости от угла поворота ручки.
Эти устройства можно использовать исключительно для полного перекрытия потока. Для корректной регулировки необходим хотя бы тарельчатый клапан с червячным приводом.
Однако наилучшим вариантом будут специально разработанные Y-образные балансировочные клапаны, которые оснащены встроенным расходомером или имеют ниппели для подключения универсального измерительного устройства.
Проблемы балансировки контуров отопления
Основные трудности с балансировкой систем отопления часто возникают из-за недостаточного качества проектирования и неправильно подобранной схемы разводки.
Например, если в многоэтажном здании используется одноконтурная тройниковая схема, то до радиаторов, расположенных на верхних этажах, будет доходить лишь небольшая часть тепла, в то время как на первом этаже жильцам придется открывать окна для проветривания. При однотрубной разводке балансировка отопления осуществляется на каждом этаже, что также требует согласования стояков между собой.
Даже если система разделена на отдельные контуры для каждого этажа, при значительной длине трубопроводов может возникнуть нехватка тепла для дальних комнат на тупиковой ветви.
Эта проблема решается путем установки двух или более контуров на одном этаже. Длину труб в этих контурах стараются сделать примерно одинаковой, что упрощает процесс балансировки. Хотя это может привести к увеличению затрат на трубы и установку распределительных коллекторов с регулирующей арматурой, такие вложения быстро оправдаются за счет экономии на энергоресурсах.
Неприемлемые методы балансировки
Иногда, чтобы избежать расходов на балансировочные клапаны, расходомеры, дополнительные контуры и коллекторы, владельцы жилья пытаются исправить ситуацию с неравномерным отоплением помещений следующими методами:
- увеличивают мощность котла до предела,
- заменяют циркуляционный насос на более мощный.

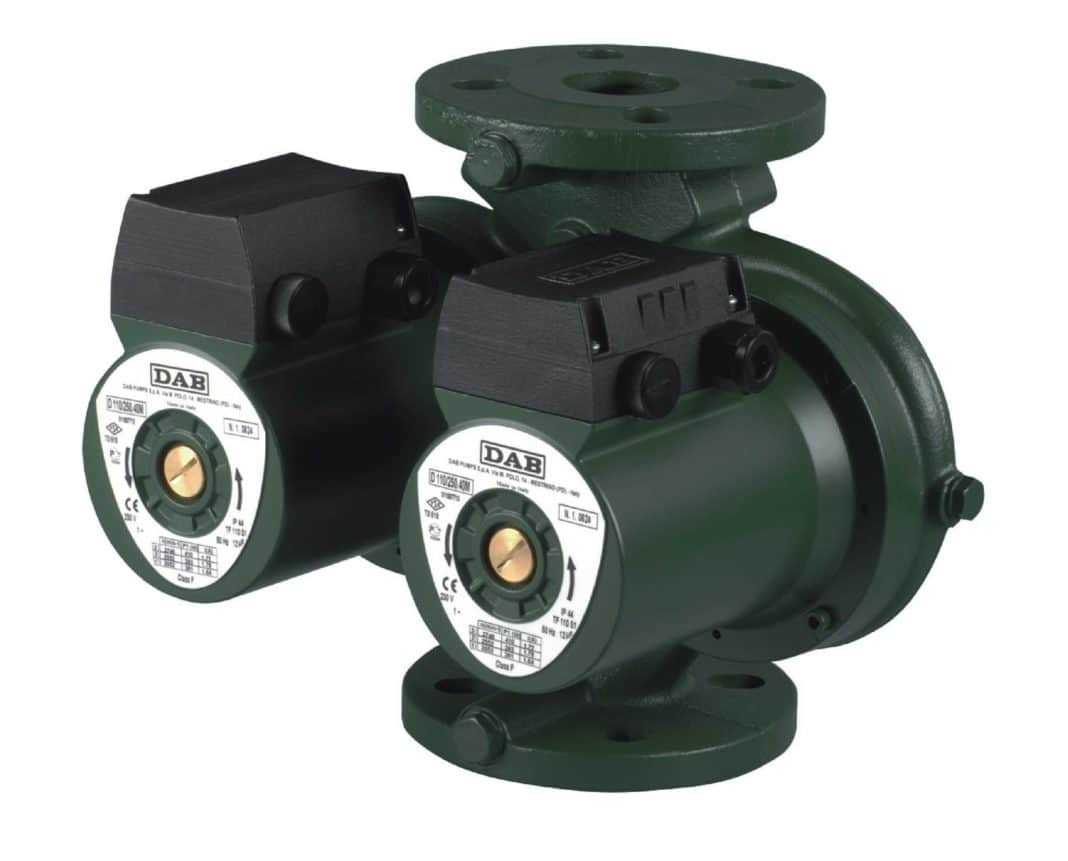

Однако замена циркуляционного насоса на более производительный не является эффективным способом балансировки отопительной системы.
Оба этих подхода не устраняют проблему неправильного распределения теплоносителя.
В результате неравномерный прогрев помещений останется. Чтобы в удаленных комнатах стало тепло, придется пожертвовать комфортом в ближних, а также столкнуться с увеличением расхода топлива и ускоренным износом оборудования.
Наилучшим решением данной проблемы станет покупка и установка устройств для балансировки отопительной системы.
https://youtube.com/watch?v=TI36JOBHZWU
Рекомендации по обслуживанию системы после балансировки
После завершения процесса балансировки системы отопления важно уделить внимание ее дальнейшему обслуживанию, чтобы обеспечить стабильную и эффективную работу на протяжении всего отопительного сезона. Ниже представлены основные рекомендации, которые помогут поддерживать систему в оптимальном состоянии.
Регулярная проверка давления в системе
Одним из ключевых аспектов обслуживания является контроль давления в системе отопления. Давление должно находиться в пределах, рекомендованных производителем оборудования. Регулярная проверка позволит выявить возможные утечки или неисправности, которые могут негативно сказаться на работе системы.
Очистка радиаторов и трубопроводов
С течением времени в радиаторах и трубопроводах может накапливаться грязь, ржавчина и другие отложения, что приводит к ухудшению теплоотдачи. Рекомендуется проводить периодическую очистку системы, используя специальные химические средства или механические методы. Это поможет сохранить эффективность работы системы и избежать необходимости в дорогостоящем ремонте.
Проверка термостатов и клапанов
Термостаты и регулирующие клапаны играют важную роль в поддержании необходимой температуры в помещениях. Регулярная проверка их работы поможет избежать проблем с перегревом или недогревом. В случае обнаружения неисправностей, такие элементы следует заменить или отрегулировать.
Мониторинг температуры в помещениях
Важно следить за температурным режимом в каждом помещении, чтобы убедиться, что система работает эффективно. Если в каких-либо комнатах наблюдаются значительные колебания температуры, это может свидетельствовать о необходимости повторной балансировки или о наличии проблем в системе.
Профилактическое обслуживание
Рекомендуется проводить профилактическое обслуживание системы отопления не реже одного раза в год. Это может включать в себя проверку всех компонентов системы, очистку фильтров, проверку работы насосов и других элементов. Профилактика поможет предотвратить серьезные поломки и продлить срок службы оборудования.
Ведение документации
Ведение документации о проведенных работах, замене компонентов и результатах проверок поможет отслеживать состояние системы и планировать будущие мероприятия по обслуживанию. Это также может быть полезно при возникновении вопросов или споров с подрядчиками и сервисными центрами.
Следуя данным рекомендациям, можно значительно повысить эффективность работы системы отопления и обеспечить комфортные условия в помещениях на протяжении всего отопительного сезона.
Вопрос-ответ
Что такое балансировка системы отопления?
Балансировка системы отопления является собой гидравлическую регулировку. Без такой регулировки невозможна эффективная и долгая работа отопительной системы.
Какие есть способы отопления?
Системы отопления можно разделить по типу источника нагрева: газовые, геотермальные, дровяные, пиролизные, мазутные, солнечные, угольные, торфяные, пеллетные, электрические (кабельная), отопление с помощью теплового насоса и пр.
Советы
СОВЕТ №1
Перед началом балансировки системы отопления проведите тщательный анализ текущего состояния системы. Убедитесь, что все радиаторы и трубы не имеют утечек, а также проверьте, что фильтры и насосы работают исправно. Это поможет избежать дополнительных проблем в процессе балансировки.
СОВЕТ №2
Используйте термометры для измерения температуры на входе и выходе радиаторов. Это позволит вам точно определить, какие радиаторы требуют регулировки, и поможет добиться равномерного распределения тепла по всем помещениям.
СОВЕТ №3
При балансировке системы отопления обратите внимание на типы радиаторов и их расположение. Важно учитывать, что радиаторы, находящиеся дальше от котла, могут требовать большего количества регулировок, чтобы обеспечить равномерное отопление. Рассмотрите возможность установки термостатических клапанов для улучшения контроля температуры.
СОВЕТ №4
Не забывайте о регулярном обслуживании системы отопления. Периодическая проверка и очистка радиаторов, а также контроль давления в системе помогут поддерживать оптимальную работу и предотвратить необходимость в частой балансировке.
