Боковое подключение радиатора – удачное решение для монтажа системы отопления в вашем доме

В отоплении важны не только эффективность системы, но и удобство монтажа. Боковое подключение радиатора — одно из популярных решений, оптимизирующее распределение тепла и упрощающее установку. В этой статье рассмотрим преимущества бокового подключения, его влияние на эффективность отопления и особенности монтажа, что поможет вам сделать осознанный выбор при проектировании или модернизации системы отопления в вашем доме.

Устройство радиатора отопления

При установке системы отопления в жилом доме важно учитывать конструктивные особенности радиаторов и их технические характеристики. Выбирая секционные радиаторы, вы получаете возможность в будущем увеличить площадь обогрева, добавив необходимое количество секций. В случае с панельными радиаторами такая доработка будет невозможна. Стоит отметить, что секционные радиаторы не только позволяют регулировать уровень тепловой отдачи, но и обеспечивают возможность быстрой замены неисправной секции без остановки работы всей системы отопления.

Принцип работы отопительных радиаторов зависит от важного параметра – расстояния между осями, то есть вертикальной длины от центра отводной трубы до точки подключения. Это следует учитывать при замене любых элементов системы.

Еще один важный аспект – диаметр труб. Если он слишком мал, это может привести к засорению отопительных приборов песком и ржавчиной.

Система отопления функционирует достаточно просто. Нагретая до нужной температуры вода циркулирует по трубам, проходит через нагревательные приборы, от которых тепло передается в помещение.

Эксперты в области отопительных систем отмечают, что боковое подключение радиатора является одним из наиболее эффективных решений для монтажа. Это способ позволяет оптимально распределить тепло по помещению, обеспечивая равномерный прогрев воздуха. Боковое подключение также упрощает процесс установки и обслуживания радиаторов, так как доступ к трубопроводам становится более удобным.

Кроме того, такой метод подключения минимизирует риск образования воздушных пробок и снижает вероятность утечек, что особенно важно для долговечности системы. Специалисты подчеркивают, что боковое подключение подходит как для однотрубных, так и для двухтрубных систем, что делает его универсальным решением для различных типов отопления. В результате, многие профессионалы рекомендуют этот метод как оптимальный для создания комфортного и эффективного отопления в жилых и коммерческих помещениях.

https://youtube.com/watch?v=CkbVfHw4RuU

Виды систем отопления

Монтаж систем отопления осуществляется различными методами. Однако ключевым элементом является установка, обеспечивающая выработку тепла. С ее помощью устанавливается температурный режим теплоносителя, который затем передается в отопительные приборы как естественным, так и принудительным способом.

Эта сеть условно делится на два типа, в зависимости от того, используется ли однотрубная или двухтрубная схема. Первый вариант можно установить самостоятельно, тогда как для второго потребуется провести сложные расчеты, учитывая множество рабочих параметров всех технических компонентов.

Интересные факты

Вот несколько интересных фактов о боковом подключении радиатора, которые подчеркивают его преимущества в системе отопления:

1. Эстетика и пространство: Боковое подключение радиатора позволяет скрыть трубы за стеной или под подоконником, что делает интерьер более аккуратным и эстетически привлекательным. Это особенно важно в современных интерьерах, где открытые трубы могут нарушать общий стиль.

2. Увеличение эффективности: Боковое подключение обеспечивает более равномерное распределение теплоносителя по радиатору, что способствует более эффективному обогреву помещения. Это может привести к снижению затрат на отопление, так как радиатор быстрее достигает рабочей температуры.

3. Гибкость в установке: Боковое подключение позволяет устанавливать радиаторы в различных местах, что дает возможность оптимально использовать пространство в комнате. Это особенно полезно в помещениях с нестандартной планировкой, где традиционные способы подключения могут быть затруднены.

https://youtube.com/watch?v=8_97P9nwHUw

Однотрубная

Этот способ установки отопления используется уже достаточно долго. Значительная экономия достигается благодаря отсутствию стояков для обратного потока теплоносителя.

Принцип функционирования системы довольно прост. Теплоноситель циркулирует по одной замкнутой системе, которая включает в себя отопительное оборудование и радиаторы. Обвязка осуществляется с помощью единого общего контура. Для обеспечения движения теплоносителя применяется гидравлический насос.

Как выглядит однотрубная система отопления

Схематически однотрубная отопительная система делится на:

• вертикальную – используется в многоэтажных зданиях,
• горизонтальную – рекомендуется для частных домов.

Оба типа не всегда обеспечивают необходимую эффективность работы. Последовательно соединенные радиаторы могут не всегда быть отрегулированы так, чтобы в каждом помещении было одинаково тепло.

По вертикальному стояку можно подключать не более десяти батарей. Несоблюдение этого правила может привести к тому, что нижние этажи будут плохо прогреваться.

Серьезным недостатком является необходимость установки насоса. Он может стать источником протечек и требует периодического пополнения системы водой.

Для нормального функционирования такой сети потребуется установить расширительный бак на чердаке.

Несмотря на указанные недостатки, у данной системы отопления есть и свои положительные аспекты, которые в значительной степени компенсируют минусы:

• современные технологии помогли решить проблему неравномерного прогрева помещений,
• использование приборов для балансировки и качественной запорной арматуры позволяет проводить ремонтные работы без отключения всей системы,
• монтаж однотрубной системы будет значительно дешевле.

Двухтрубная

В данной системе тепловой носитель поднимается по вертикальному стояку и поступает в каждую из батарей. Затем он возвращается обратно в котел отопления через обратную линию.

Такой подход позволяет обеспечить равномерное прогревание всех радиаторов. При циркуляции воды давление практически не теряется, так как жидкость движется самотеком. Кроме того, существует возможность проводить ремонт теплосети, не останавливая подачу тепла на объект.

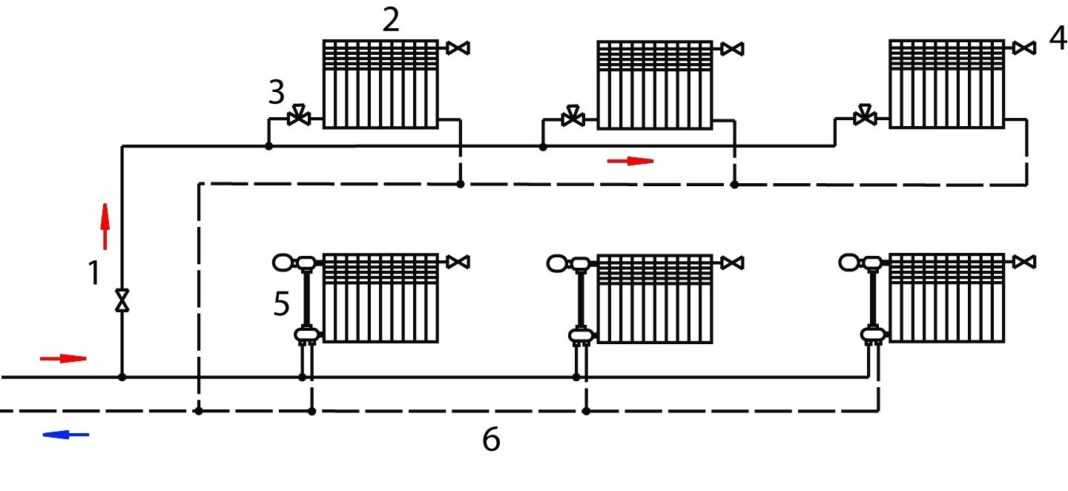

Двухтрубная система отопления

При сравнении различных систем, двухтрубная система демонстрирует значительно большую эффективность. Однако у нее есть один серьезный недостаток: для ее установки требуется вдвое больше труб и комплектующих, что сказывается на общей стоимости.

Варианты бокового подключения радиаторов

Существует несколько способов подключения отопительных приборов, и одним из самых распространенных является боковое подключение радиаторов.

При таком способе подключения подводящие трубы присоединяются к верхнему патрубку, а обратные – к нижнему. Таким образом, обе трубы находятся с одной стороны радиатора.

Боковое подключение биметаллических радиаторов пользуется популярностью, так как оно обеспечивает максимальное прогревание помещения.

Важно отметить, что стальные радиаторы с большим количеством секций не рекомендуется подключать боковым способом, поскольку последние секции могут не получать достаточного тепла. Однако, если нет альтернативных вариантов монтажа, эту проблему можно решить с помощью удлинителя для потока теплоносителя.

Давайте подробнее рассмотрим различные варианты бокового подключения радиаторов отопления.

Одностороннее

Этот метод бокового подключения радиатора подразумевает, что система труб для подачи и обратки теплоносителя соединяется с одной стороны батареи. Такой подход считается более эффективным для одноэтажных домов. Обычно его применяют при боковом подключении радиаторов отопления, которые имеют до пятнадцати секций, обеспечивая тепло в помещении. Однако если количество секций превышает это значение, то эффективность обогрева может снизиться, и последние секции могут оказаться холодными.

Диагональное

Второе название метода бокового подключения панельных радиаторов – перекрестное, которое применяется для удлиненных панелей или многосекционных радиаторов.

Конструкция радиатора обеспечивает равномерное распределение теплоносителя внутри, создавая оптимальные условия для эффективной передачи тепла.

Диагональное подключение радиатора

Монтаж осуществляется достаточно просто: подача воды подключается к верхнему патрубку, а обратка выходит из нижнего патрубка с противоположной стороны радиатора.

Главное преимущество данного метода – минимальные теплопотери, которые не превышают двух процентов. Качество отопления помещений во многом зависит от правильного выбора способа подключения батареи к общей системе.

Седельное

Данный способ подходит для систем, где трубы располагаются ниже уровня пола. На поверхности остается небольшой участок трубы, соединенный с патрубком, который находится внизу. Вода поступает с одной стороны, а уходит с другой. Главный недостаток этого метода заключается в тепловых потерях, которые могут достигать пятнадцати процентов. В некоторых случаях верхняя часть радиатора может не прогреваться полностью.

Особенности радиаторов для бокового подключения

Существует термин «обвязка секционных радиаторов». Это набор, предназначенный для бокового подключения радиатора, что позволяет интегрировать его в систему отопления. В комплект входят не только сам радиатор, но и переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, а также дополнительные переходники. Кроме того, в наборе присутствует запорная или регулирующая арматура.

Обычно в комплекте поставляются прокладки из паранита или силикона, что исключает необходимость в дополнительных герметизирующих материалах.

При установке секционного радиатора следует учитывать одну важную деталь. Прежде чем накрутить футорку, необходимо убедиться, что на резьбе нанесен тонкий слой краски или она полностью очищена. Излишки краски можно удалить с помощью наждачной бумаги, однако многие предпочитают использовать льняную подмотку.

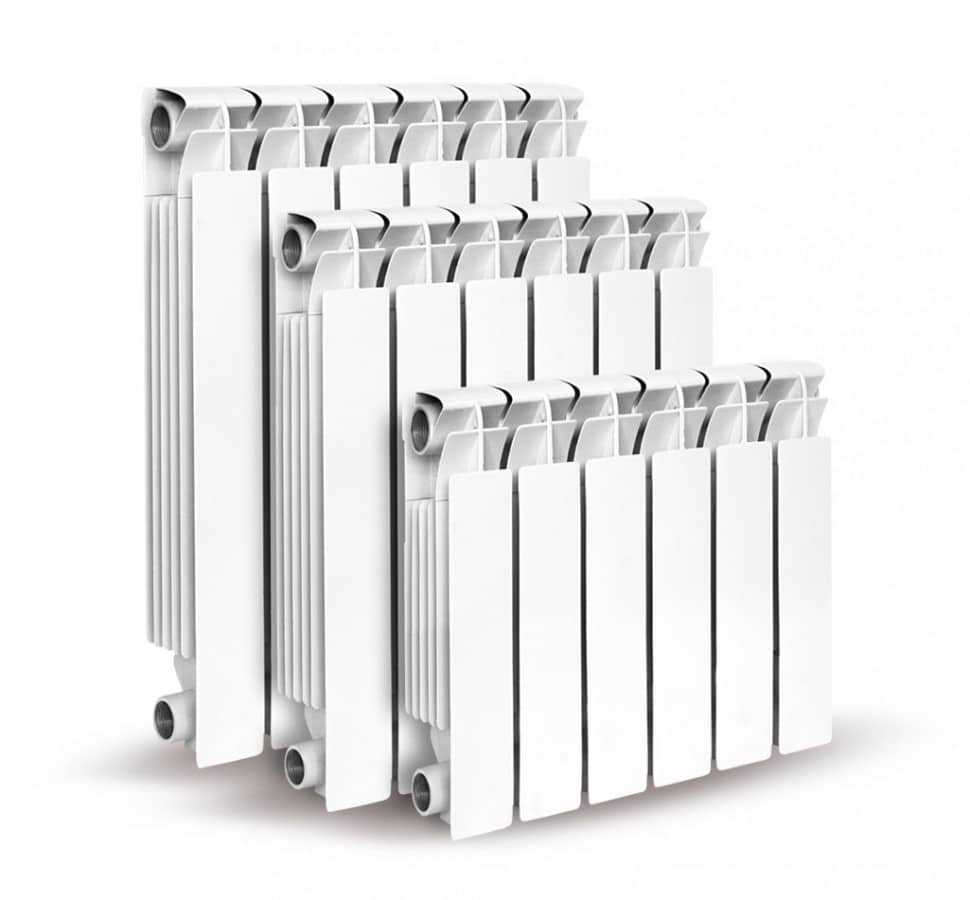

Секционный радиатор

Панельные стальные радиаторы не требуют дополнительного монтажного комплекта. Все необходимые элементы уже установлены, остается лишь вкрутить краны и подключить трубы.

Некоторые ошибочно считают, что на такие радиаторы ничего не устанавливается. Но что делать, если потребуется их демонтаж? Чтобы избежать слива воды из системы, достаточно установить шаровые краны на подающей и обратной трубах. Это позволит сохранить работоспособность всей системы во время ремонта.

Обычно для обвязки радиатора опытные специалисты используют следующие элементы:

• пару шаровых кранов – они полностью изолируют отопительный прибор от системы,
• дроссель с шаровым краном – помимо остановки, он обеспечивает ручную регулировку тепловой отдачи,
• пару дросселей – они необходимы для базовой балансировки двухтрубной системы отопления и последующей настройки тепловой передачи,
• термоголовка с дросселем – позволяет автоматически регулировать температуру в помещении.

Еще одна важная деталь – перед запорным или дроссельным устройством устанавливается байпас, который дает возможность регулировать только конкретный радиатор.

Независимо от того, какой тип радиатора вы выберете и какую схему подключения используете, важно провести расчеты и выполнить монтаж правильно. Для каждого конкретного случая будет оптимальна своя система. Если площадь дома большая, рекомендуется обратиться к специалистам, которые помогут составить проект.

Если помещение небольшое, то подобрать отопительную систему и выполнить монтажные работы можно самостоятельно. Важно лишь учесть все особенности жилья, изучить правила установки радиаторов и разобраться в целесообразности применения конкретной системы.

При проведении монтажных работ не забывайте, что материалы для труб и радиаторов должны быть одинаковыми. Соединение пластиковой трубы с чугунной батареей может вызвать множество проблем.

Правильный выбор способа подключения радиаторов напрямую влияет на эффективность работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются, что позволяет достичь максимального эффекта при минимальных затратах топлива.

Монтажные работы можно выполнить самостоятельно, но важно все тщательно продумать, чтобы холодная система не нарушила комфорт в вашем уютном доме.

https://youtube.com/watch?v=RBrRf5kvvQA

Преимущества бокового подключения радиаторов

Боковое подключение радиаторов отопления представляет собой один из наиболее популярных способов монтажа, который обладает множеством преимуществ. Во-первых, данная схема подключения обеспечивает более равномерное распределение тепла по всему радиатору, что способствует более эффективному обогреву помещения. При боковом подключении теплоноситель поступает в радиатор с одной стороны и выходит с другой, что позволяет избежать образования «холодных зон» и обеспечивает оптимальную циркуляцию воды.

Во-вторых, боковое подключение позволяет значительно упростить процесс установки и обслуживания радиаторов. В отличие от нижнего подключения, которое требует более сложных манипуляций с трубопроводами, боковое подключение можно реализовать с минимальными затратами времени и усилий. Это особенно актуально для квартир с ограниченным пространством, где важно сохранить эстетичный вид интерьера.

Кроме того, боковое подключение радиаторов позволяет использовать различные типы трубопроводов и фитингов, что делает систему более гибкой и адаптируемой к конкретным условиям. Например, можно использовать как металлопластиковые, так и медные трубы, что дает возможность выбрать наиболее подходящий вариант в зависимости от бюджета и предпочтений владельца.

Еще одним важным преимуществом является возможность установки терморегуляторов и других автоматизированных систем управления температурой. Боковое подключение позволяет легко интегрировать такие устройства, что способствует повышению энергоэффективности системы отопления и снижению затрат на отопление.

Не стоит забывать и о том, что боковое подключение радиаторов обеспечивает более легкий доступ к элементам системы для проведения профилактических работ и ремонта. Это особенно важно для владельцев частных домов и квартир, где регулярное обслуживание системы отопления является залогом ее долгосрочной и бесперебойной работы.

В заключение, боковое подключение радиаторов отопления является удачным решением для монтажа системы отопления благодаря своей эффективности, простоте установки и обслуживания, а также возможности интеграции современных технологий управления. Выбор данного метода подключения позволит обеспечить комфортные условия в вашем доме и снизить затраты на отопление.

Вопрос-ответ

Каковы преимущества бокового подключения радиатора?

Боковое подключение радиатора обеспечивает более равномерное распределение тепла по всему отопительному прибору, что способствует более эффективному обогреву помещения. Кроме того, такой способ подключения позволяет легче скрыть трубы, что улучшает внешний вид интерьера.

Можно ли использовать боковое подключение в старых системах отопления?

Да, боковое подключение можно использовать в старых системах отопления, однако перед его установкой рекомендуется провести оценку состояния труб и радиаторов. В некоторых случаях может потребоваться модернизация системы для обеспечения оптимальной работы.

Как правильно установить радиатор с боковым подключением?

Для установки радиатора с боковым подключением необходимо сначала определить место его установки и подготовить необходимые инструменты. Затем следует подключить подводящие трубы к боковым входам радиатора, убедившись в герметичности соединений. После этого радиатор можно закрепить на стене и провести тестирование системы на наличие утечек.

Советы

СОВЕТ №1

Перед установкой бокового подключения радиатора убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать задержек в процессе монтажа и обеспечит качественное выполнение работы.

СОВЕТ №2

При выборе радиатора учитывайте его мощность и размер в зависимости от площади отапливаемого помещения. Правильный расчет поможет избежать недостатка или избытка тепла в комнате.

СОВЕТ №3

Не забывайте о необходимости установки запорной арматуры и воздухоотводчиков. Это обеспечит удобство в обслуживании системы и предотвратит образование воздушных пробок, что может снизить эффективность отопления.

СОВЕТ №4

Обратите внимание на качество соединений и герметичность всех элементов системы. Неправильные соединения могут привести к утечкам и снижению эффективности работы радиатора.
