Буферная емкость для отопления: принцип работы и критерии выбора для эффективного использования

В отоплении буферная емкость играет ключевую роль в эффективном и экономичном использовании тепловой энергии. В этой статье рассмотрим принцип работы буферной емкости и основные критерии выбора, что поможет читателям правильно интегрировать этот компонент в свою систему отопления. Понимание этих аспектов оптимизирует расход ресурсов и повысит комфорт и надежность отопления в доме.

Основное предназначение и принцип работы

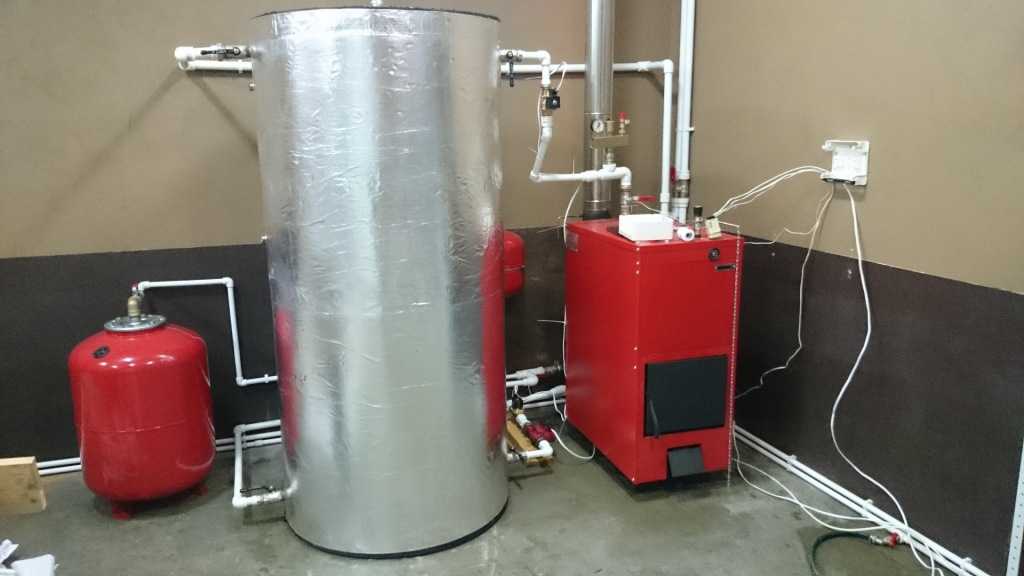

В отопительной системе буферная емкость работает по определенной схеме. Котел нагревает теплоноситель, который накапливается в этой емкости. Насосная установка подает горячий теплоноситель из верхней части емкости к радиаторам. В то же время, в обратном направлении через обратку возвращается такое же количество воды в буферное устройство системы отопления. На насос можно установить термостат, который будет контролировать его работу, включая и отключая установку.

Когда температура в системе снижается, котел необходимо будет снова запустить. Но как быстро это произойдет? Если в системе отсутствует буферная емкость, охлаждение происходит довольно быстро, и вы ощутите это примерно через три часа. Наличие буферной емкости в системе отопления значительно увеличивает объем теплоносителя, что замедляет его остывание. Как говорится, преимущества и экономия становятся очевидными.

Основное преимущество накопительного бака заключается в повышении безопасности. Проще говоря, емкость защищает котел и всю отопительную систему от перегрева в случае отключения электроэнергии. Поскольку дрова не сгорают мгновенно, циркуляция воды не прекращается, и котел переходит в режим ожидания. Если происходит отключение электроэнергии и насосы останавливаются, буферная зона с возможностью естественной циркуляции теплоносителя заберет излишки тепла, предотвращая возникновение аварийной ситуации в системе отопления.

Безусловно, установка буферной емкости для котла отопления требует значительных затрат на материалы и оборудование. Кроме того, площадь котельной должна составлять не менее восьми квадратных метров с высотой потолков не менее двух с половиной метров.

Что касается буферной емкости для отопления, то существуют различные методы расчета рекомендуемых объемов. Однако практика показывает, что на каждый киловатт мощности необходимо предусмотреть запас объема в два-три десятка литров. Таким образом, вместимость буферного бака напрямую зависит от мощности вашего оборудования.

Тем не менее, все затраты вам придется понести лишь один раз, после чего начнется значительная экономия.

Эксперты в области отопительных систем подчеркивают важность буферных емкостей для повышения эффективности работы отопительных установок. Принцип их работы основан на накоплении тепла, что позволяет оптимизировать расход энергии и обеспечить равномерное распределение тепла в помещении. При выборе буферной емкости специалисты рекомендуют учитывать несколько ключевых критериев. Во-первых, это объем емкости, который должен соответствовать мощности котла и потребностям системы отопления. Во-вторых, материал, из которого изготовлена емкость, влияет на долговечность и теплоизоляцию. Наконец, важно обратить внимание на наличие дополнительных функций, таких как встроенные насосы или датчики температуры, которые могут значительно упростить управление системой. Правильный выбор буферной емкости способствует не только экономии ресурсов, но и созданию комфортного микроклимата в доме.

https://youtube.com/watch?v=z2hRNMpzCjI

Варианты конструкций и схем их подключения

Буферные емкости для отопительных систем могут иметь как прямоугольную, так и плоскую форму. Выбор конкретного типа зависит от условий установки в определенной котельной. В качестве теплоносителя обычно используют либо обычную воду, либо антифриз.

Для повышения эффективности работы буферной емкости рекомендуется утеплить ее слоем толщиной от четырех до десяти сантиметров. Кроме того, такие емкости могут быть оснащены:

• встроенными электрическими нагревательными элементами (ТЭНами),
• медными или стальными змеевиками, выполненными из нержавеющей стали или черного металла. Их основная функция заключается в подготовке горячего водоснабжения (ГВС), подключении дополнительных источников тепла, гелиосистем и «теплых полов»,
• резервуарами для подготовки ГВС объемом от ста до двухсот литров.

Теперь давайте рассмотрим наиболее популярные способы подключения буферной емкости к системе отопления.

Основная задача смесительного узла заключается в предотвращении попадания холодной воды из обратной линии в теплогенератор. Трехходовой клапан, настроенный на температурный режим не ниже сорока пяти градусов, направляет теплоноситель по малому кругу, пока он не достигнет установленной температуры. После этого через клапан начинает поступать холодная жидкость в дозированном объеме. Для очистки системы от накипи рекомендуется установить фильтр-грязевик перед клапаном. Важно помнить, что вертикальная схема монтажа является ошибочной.

Многие производители настоятельно рекомендуют использовать теплоаккумуляторы (буферные емкости) по нескольким причинам:

• после закрытия заслонки в камере древесина продолжает тлеть с минимальным количеством кислорода, что приводит к увеличению угарного газа и загрязнению окружающей среды. Поэтому котел должен работать на средних или максимальных режимах, накапливая излишки тепла в емкости,
• как только дрова сгорят, накопленная в буферной зоне тепловая энергия будет достаточной для обогрева помещений на некоторое время. Длительность такого обогрева зависит от объема бака.

Альтернативный способ подключения заключается в обвязке котла, работающего на твердом топливе, с буферным баком. В этом случае емкость не накапливает тепло, а разделяет котел и трубопровод отопительной системы, которая может включать несколько контуров с различными температурными режимами теплоносителей.

Часто твердотопливные котлы устанавливаются в домах, где уже имеются электрические установки. Для корректной совместной работы необходимо выполнить правильную обвязку, обеспечивающую взаимную подстраховку агрегатов. Например, когда уголь в котле сгорает, автоматически включается электрический или газовый котел.

Интересные факты

Вот несколько интересных фактов о буферных емкостях для отопления:

1. Эффективность использования энергии: Буферные емкости позволяют значительно повысить эффективность систем отопления, особенно в сочетании с альтернативными источниками энергии, такими как солнечные коллекторы или тепловые насосы. Они аккумулируют избыточное тепло, вырабатываемое в пиковые часы, и отдают его в более холодные периоды, что помогает снизить потребление топлива и уменьшить затраты на отопление.

2. Устойчивость к колебаниям температуры: Буферные емкости помогают сгладить колебания температуры в системе отопления. Это особенно важно для систем с низкотемпературным отоплением, таких как теплые полы, где стабильная температура обеспечивает комфорт и предотвращает перегрев или переохлаждение помещений.

3. Выбор по объему и материалу: При выборе буферной емкости важно учитывать не только ее объем, но и материал, из которого она изготовлена. Стальные емкости, как правило, более долговечны и устойчивы к коррозии, в то время как пластиковые модели легче и проще в установке, но могут иметь ограничения по температуре и давлению. Правильный выбор зависит от конкретных условий эксплуатации и требований системы отопления.

https://youtube.com/watch?v=tN5TY__ITAk

Плюсы и минусы использования

Каждый источник тепла, используемый для обогрева помещений, обладает своими уникальными характеристиками, которые следует учитывать при проектировании и установке.

Интеграция буферной емкости в отопительную систему имеет ряд неоспоримых преимуществ:

• экономия энергетических ресурсов достигает почти пятидесяти процентов,
• емкость позволяет котлу функционировать на максимальной мощности, что увеличивает срок службы теплового источника, так как конденсат образуется в минимальных количествах. Кроме того, топливо сгорает полностью, что снижает количество вредных выбросов в атмосферу и уменьшает частоту чистки котла,
• объем теплоносителя в буферной емкости защищает систему отопления от перегрева,
• эффективность работы теплоаккумулятора особенно заметна в межсезонье, когда котел используется периодически.

Буферная емкость для отопления способствует экономии ресурсов.

Теперь обратим внимание на некоторые недостатки, связанные с использованием буферной емкости:

• потребуется понести дополнительные затраты на покупку резервуара и других комплектующих для обвязки. Однако практика показывает, что все вложения окупятся в течение двух-трех лет,
• усложнение системы отопления, для установки оборудования потребуется больше пространства,
• отопительная система с буферным баком будет «разгоняться» в течение двух-четырех часов.

Критерии выбора

При планировании установки буферной емкости следует учитывать несколько важных аспектов:

• Эффективность теплообмена емкости напрямую зависит от ее объема. Количество теплоносителя должно быть оптимальным, чтобы избежать потерь энергии и обеспечить накопление избыточного тепла в баке.
• Необходимо уточнить допустимые пределы давления. Они должны соответствовать аналогичным показателям для любого отопительного контура.
• На основе вышеуказанных параметров определяются размеры и вес емкости. Важно помнить, что в баке будет находиться вода, и ее масса также должна быть учтена.
• Выбор конкретной модели следует производить с учетом схемы подключения и поставленных задач. В зависимости от этого могут быть выбраны емкости с необходимым количеством теплообменников.
• Не менее важным является материал, из которого изготовлена емкость. Нержавеющая сталь обладает высокой долговечностью, однако ее стоимость может быть значительно выше.

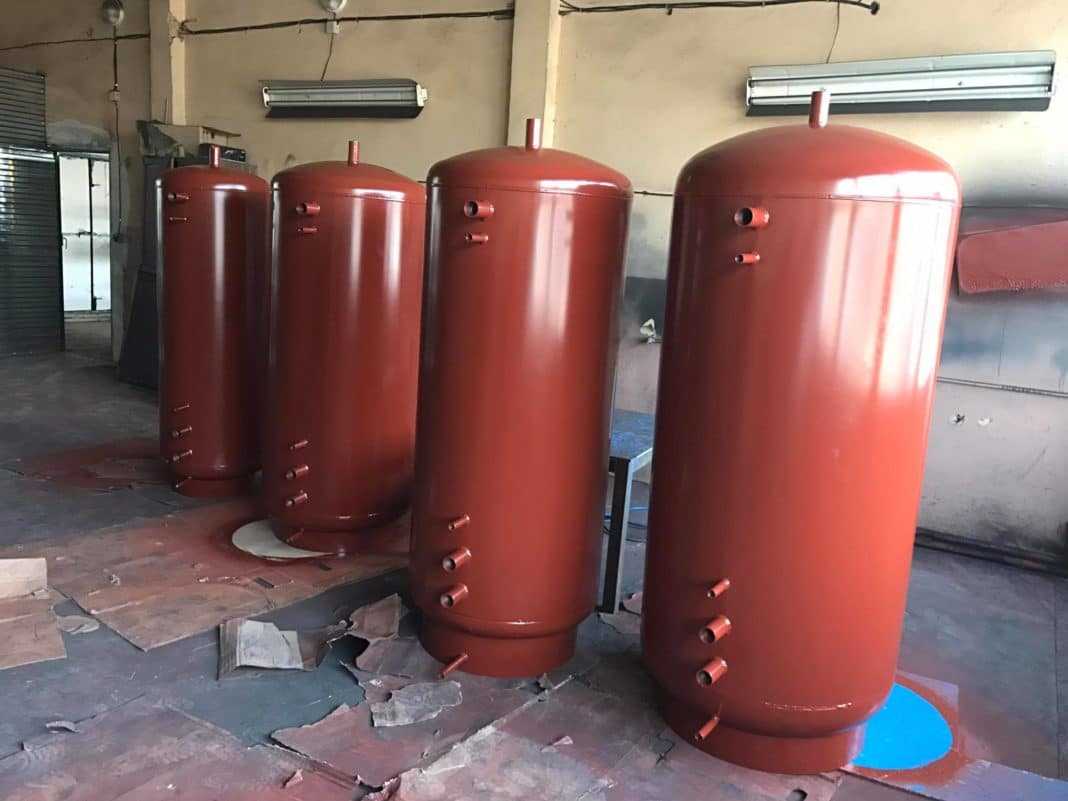

При выборе буферной емкости для системы отопления обращайте внимание на используемые материалы.

Нюансы подключения к системе отопления

При добавлении буферной емкости к уже существующей системе отопления важно заранее продумать, как именно вы будете интегрировать ее в котельную. Возможно, вам потребуется снять дверное полотно или даже увеличить размер проема. Если площадка для установки бака с водой окажется недостаточно прочной, может понадобиться создание дополнительного фундамента.

Не забудьте ознакомиться с вариантами подключения вашего буферного бака, а также с установкой нагревательных элементов, измерительных приборов и устройств, обеспечивающих безопасную эксплуатацию. Важно помнить, что сварные соединения не допускаются – используйте только резьбовые или фланцевые соединения.

Эффективность работы вашего буферного устройства будет напрямую зависеть от толщины теплоизоляционного слоя и материала, из которого он изготовлен.

Рядом с баком обязательно должен быть установлен предохранительный клапан и манометр.

На каждый патрубок системы необходимо установить запорный кран и прибор для контроля температуры. Если в комплекте не предусмотрены такие элементы, их следует приобрести отдельно.

Некоторые модели буферных баков оснащены автоматическими воздухоотводчиками. Если их нет, их можно докупить и установить в специальное гнездо на верхней части бака или на соответствующем патрубке.

Не рекомендуется самостоятельно модифицировать буферные системы, чтобы избежать возможных проблем, связанных с безопасностью проживания.

Методы расчета параметров

Профессионалы, подбирающие буферную емкость для отопительной системы, при определении необходимого объема используют один из распространенных методов.

Статистический

В данном подходе необходимо определить оптимальный объем резервуара, принимая во внимание количество загружаемого топлива. Основой для этого служит принцип баланса между вырабатываемой и потребляемой энергией.

Для того чтобы тепловая энергия не использовалась системой отопления, резервуар должен аккумулировать всю энергию, которую котел производит при максимальной загрузке. Для выполнения таких расчетов следует умножить номинальную мощность котла на время полного сгорания топлива.

Динамический

Для выполнения расчетов данным методом требуется знать объем энергии, который расходуется на отопление здания, а также текущие температурные условия. Максимальное время работы котла устанавливается пользователем и измеряется в сутках.

Буферная емкость обеспечит защиту вашего отопительного котла от гидравлических ударов, что позволит более равномерно прогревать теплоноситель в системе. Аккумуляторный бак станет ключевым элементом в вашей системе отопления.

https://youtube.com/watch?v=ppkWSzvPeBg

Обслуживание и уход за буферной емкостью

Первым шагом в обслуживании буферной емкости является регулярная проверка состояния устройства. Это включает в себя визуальный осмотр на наличие утечек, коррозии или других повреждений. Важно обращать внимание на соединения и крепления, так как именно в этих местах могут возникать проблемы.

Следующим этапом является очистка внутренней поверхности буферной емкости. Со временем в ней могут накапливаться осадки, такие как известковые отложения или ржавчина, что может снизить эффективность теплообмена. Рекомендуется проводить очистку не реже одного раза в год. Для этого можно использовать специальные химические средства, предназначенные для удаления накипи и коррозии, или механические методы, такие как щеточные инструменты.

Также стоит обратить внимание на систему теплообмена. Если буферная емкость подключена к котлу или другим источникам тепла, необходимо следить за состоянием теплообменников. Они могут забиваться, что приводит к снижению эффективности системы. Регулярная проверка и очистка теплообменников помогут избежать этого.

Не менее важным аспектом является контроль за уровнем теплоносителя в буферной емкости. Низкий уровень может привести к перегреву и повреждению оборудования, в то время как слишком высокий уровень может вызвать переполнение и утечки. Рекомендуется устанавливать датчики уровня, которые будут сигнализировать о необходимости пополнения или сброса теплоносителя.

Кроме того, стоит уделить внимание системе управления, если такая имеется. Современные буферные емкости могут быть оснащены автоматизированными системами, которые контролируют температуру и уровень теплоносителя, а также могут регулировать работу котла. Регулярная проверка и калибровка этих систем помогут обеспечить их бесперебойную работу.

Наконец, важно помнить о документации и рекомендациях производителя. Каждый производитель предоставляет инструкции по обслуживанию своих устройств, которые могут содержать специфические рекомендации и советы. Следование этим рекомендациям поможет избежать ошибок и продлить срок службы буферной емкости.

В заключение, регулярное обслуживание и уход за буферной емкостью являются залогом надежной и эффективной работы системы отопления. Это не только продлевает срок службы устройства, но и обеспечивает комфортные условия в вашем доме.

Вопрос-ответ

Буферная емкость для отопления принцип работы?

Буферная или аккумулирующая емкость представляет собой бак из углеродистой стали или нержавейки, закрытый теплоизолирующим кожухом. Теплоноситель из бака сливается при помощи крана, стравливание воздуха при заполнении его происходит автоматически через клапан-предохранитель.

Как правильно подобрать буферную емкость для теплового насоса?

Правильный подбор буферной емкости обеспечит длительный срок эксплуатации и предотвратит тактование компрессора. В первую очередь следует обращать внимание на объем. Инженеры рекомендуют брать из соотношения 40 литров буферной емкости на 1 кВт теплогенератора. Например, на 10 кВт следует брать 400 литров объема.

Как правильно рассчитать буферную емкость?

M = Q / (с × Δt). Где: m – масса воды в емкости (кг), Q – количество тепла (Вт), Δt – разность температуры воды в трубе подачи и обратке (°С).

Какой нужен теплоаккумулятор для отопления дома?

Упрощенный расчет составляет 25-30 литров бака аккумулятора на каждый кВт мощности котла. Так, например, для дома от 100 до 150 м², отапливаемого твердотопливным котлом на 20 кВт, потребуется буферная емкость 500 – 600 л. Исходя из предлагаемой линейки теплоаккумуляторов Прометей, рекомендуется выбирать ТА-500 или ТА-750.

Советы

СОВЕТ №1

Перед покупкой буферной емкости, внимательно изучите ее объем. Он должен соответствовать потребностям вашего отопительного оборудования и площади отапливаемого помещения. Правильный расчет объема поможет избежать перегрева системы и обеспечит стабильное тепло.

СОВЕТ №2

Обратите внимание на материалы, из которых изготовлена буферная емкость. Нержавеющая сталь и качественная эмаль обеспечивают долговечность и устойчивость к коррозии. Это особенно важно для систем, работающих на основе горячей воды.

СОВЕТ №3

Убедитесь, что буферная емкость имеет необходимые подключения для интеграции с вашим отопительным оборудованием. Проверьте наличие выходов для подключения насосов, термостатов и других элементов системы, чтобы обеспечить эффективную работу.

СОВЕТ №4

Не забывайте о возможности установки дополнительных функций, таких как теплообменники или электрические нагреватели. Эти опции могут значительно повысить эффективность вашей системы отопления и обеспечить дополнительный комфорт в холодное время года.
