Что такое попутная система отопления и как она работает?

Попутная система отопления — распространенный способ организации теплопередачи в жилых и коммерческих помещениях, обеспечивающий эффективное распределение тепла по радиаторам. В статье рассмотрим основные принципы работы попутной системы, её преимущества и недостатки, а также рекомендации по выбору и установке. Понимание особенностей этой системы поможет сделать осознанный выбор при проектировании отопления, что обеспечит комфорт и экономию ресурсов в вашем доме.

Характеристика и особенности системы

Система отопления с попутным движением теплоносителя была разработана инженером Тихельманом в 1901 году. В данной системе жидкость движется в одном направлении по обоим контурам: подающему и обратному. Длина труб в этих контурах одинакова, что создает схожие гидравлические условия. Благодаря этому последний радиатор получает такое же тепло, как и первый. Эта система обеспечивает равномерный обогрев всех помещений и способствует экономии топлива. Попутная система отопления также известна как «петля Тихельмана», в честь своего создателя. Рекомендуется устанавливать такую систему для обогрева больших пространств, где имеется 10 и более радиаторов. В небольших домах использование этой системы также может быть оправданным.

Для установки попутной системы обычно требуется циркуляционный насос. Однако самотечная система возможна при наличии не более 10 отопительных приборов и одноэтажной разводке.

Попутная система отопления представляет собой один из наиболее распространенных способов организации теплового комфорта в жилых и производственных помещениях. Эксперты отмечают, что такая система функционирует на основе принципа, при котором теплоноситель, обычно вода, движется по трубам, обеспечивая равномерное распределение тепла. Важным аспектом является то, что в попутной системе подача и обратка теплоносителя располагаются в одной трубе, что упрощает монтаж и снижает затраты на материалы.

Специалисты подчеркивают, что эффективность работы попутной системы во многом зависит от правильного проектирования и установки. Неправильный расчет может привести к неравномерному прогреву помещений и увеличению энергозатрат. Однако при грамотном подходе такая система обеспечивает комфортный микроклимат и может быть адаптирована под различные условия эксплуатации. В целом, попутная система отопления является надежным и экономически выгодным решением для обеспечения тепла в домах и офисах.

https://youtube.com/watch?v=lw43mjniV-o

Преимущества и недостатки

Попутная система отопления обладает большим количеством преимуществ по сравнению с недостатками.

Плюсы системы с попутным движением воды:

1. Обеспечивает равномерное прогревание всей системы отопления, начиная от первого и заканчивая последним радиатором. В каждом помещении будет поддерживаться одинаковая температура.
2. Не требуется использование дорогостоящего оборудования и сложной балансировки.
3. Возможность установки терморегуляторов для контроля температуры.
4. Монтаж попутной системы можно осуществить самостоятельно, без необходимости в специальных навыках.
5. Долговечность эксплуатации системы.
6. Высокая степень надежности и редкие случаи поломок.
7. Возможность прокладки системы под полом.
8. Подходит для двухэтажных зданий.
9. Может функционировать за счет самотека.

Минусы системы:

1. Увеличенный расход труб. Их длина превышает таковую в традиционных системах, что требует большего количества запорной арматуры.
2. Трубы имеют большее сечение по сравнению с обычными схемами, что делает их более дорогими.
3. При сложной планировке помещений использование данной схемы может стать невозможным из-за ограничений на повороты (нельзя использовать прямые углы и разные высоты труб).
4. Для больших домов с несколькими этажами такая система может потребовать значительных финансовых вложений.

Интересные факты

Вот несколько интересных фактов о попутной системе отопления:

1. Принцип работы: Попутная система отопления, также известная как система с естественной циркуляцией, основана на принципе конвекции. Теплая вода, нагреваясь в котле, поднимается вверх по трубам, а затем, остывая, опускается обратно, создавая замкнутый круг. Это позволяет системе работать без насосов, что делает её более надежной и менее энергозависимой.

2. Экономия энергии: Попутные системы отопления могут быть более экономичными в эксплуатации, особенно в домах с небольшими площадями. Поскольку они не требуют электроэнергии для работы насосов, они могут быть более устойчивыми к перебоям в электроснабжении и обеспечивать отопление даже в условиях отключения электричества.

3. Устойчивость к замерзанию: В попутных системах отопления, благодаря постоянному движению теплоносителя, риск замерзания трубопроводов значительно снижен. Это особенно важно в регионах с холодным климатом, где замерзание может привести к серьезным повреждениям системы отопления.

https://youtube.com/watch?v=hxGrIzxhIwM

Традиционно используемые схемы

Традиционно для обогрева жилых помещений применяются однотрубные и двухтрубные системы. Однотрубная схема подразумевает наличие одного контура, по которому циркулирует теплоноситель.

Основным преимуществом данной системы является короткая общая длина трубопровода. Это приводит к снижению затрат на установку, ускоряет монтаж и уменьшает вероятность аварий. Однако у этой схемы есть и недостаток: температура воды по мере движения по трубам снижается, и последний радиатор может не нагреваться должным образом.

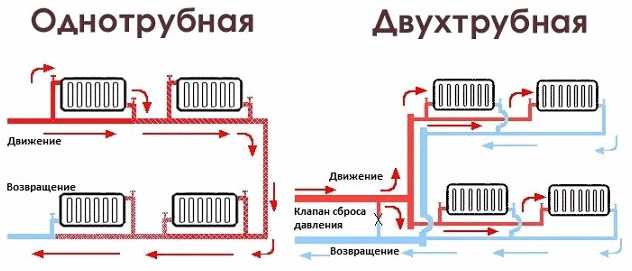

Системы для попутного отопления

Двухтрубная схема (двухконтурная) требует установки двух контуров для циркуляции воды от котла к радиаторам. Одна труба подает горячую воду от котла к батареям, а вторая служит для возврата остывшей воды обратно. Схемы разводки в обоих случаях достаточно просты.

При двухконтурной системе радиаторы подключаются параллельно, что позволяет при необходимости перекрывать их выборочно.

Традиционные двухтрубные системы также называют тупиковыми. Их основное отличие от схемы «петли Тихельмана» заключается в том, что подача теплоносителя и его обратный поток движутся в разных направлениях. Горячая вода поступает от котла к радиаторам, отдает тепло и возвращается в котел. Встречное движение воды имеет свои недостатки: радиаторы, расположенные ближе к котлу, нагреваются быстрее, что приводит к неравномерному отоплению помещений.

Сравнение тупиковой и попутной схемы движения теплоносителя

Попутная система отопления в частном доме обладает преимуществами по сравнению с тупиковой в плане гидравлики. Теплоноситель движется в одном направлении, что позволяет воде проходить одинаковое расстояние и обеспечивает оптимальную сбалансированность системы. Радиаторы при этом используются одинаковые по размеру и мощности.

Алгоритм выполнения монтажных работ

Установка двухтрубной попутной системы отопления осуществляется по четко установленному порядку, где первым шагом является выбор диаметра труб, а завершающим – монтаж циркуляционного насоса.

Расчет диаметра трубопровода

Существует научно обоснованный метод для расчета. Сечение трубы определяется на основе объема теплоносителя, который проходит через трубу за единицу времени. Начинают расчет от самого удаленного радиатора, используя следующую формулу:

G=3600×Q/(c×Δt), (1)

где: G – расход воды для отопления дома (кг/ч),

Q – необходимая тепловая мощность для обогрева (кВт),

c – теплоемкость воды (4,187 кДж/кг×°C),

Δt – разница температур между горячим и холодным теплоносителем, принимаемая равной 20 °C.

Затем рассчитывают сечение труб по следующей формуле:

S=GV/(3600×v), (2)

где: S – площадь поперечного сечения трубы (м2),

GV – объемный расход воды (м3/ч),

v – скорость движения воды, которая должна находиться в пределах 0,3−0,7 м/с.

Полученное значение – это сечение, на основе которого подбирается внутренний диаметр трубопровода.

Такой расчет выполняется для всех радиаторов до котла.

При проведении расчетов также можно использовать таблицы, которые показывают зависимость внутреннего диаметра трубы от тепловой нагрузки.

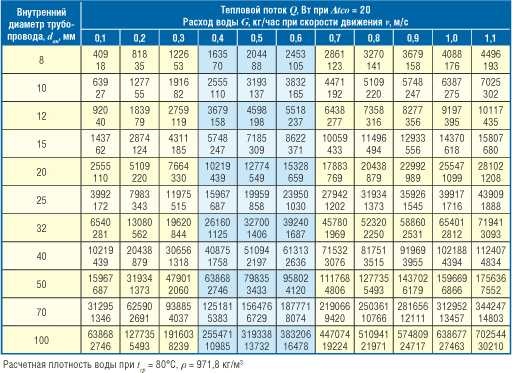

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно ориентироваться на следующие параметры:

1. При теплопотерях до 15 кВт (150 м²) подойдут трубы диаметром 20 мм.
2. При потерях от 15 до 27 кВт (до 250 м²) необходимы трубы диаметром не менее 25 мм.

Для домовладельца провести расчет по указанным формулам или гидравлическим таблицам может быть затруднительно, поэтому целесообразно опираться на рекомендуемые диаметры труб.

Диаметр трубопровода должен оставаться одинаковым на протяжении всей системы, чтобы обеспечить стабильную работу радиаторов. Рекомендуемый минимальный внутренний диаметр труб составляет 20 мм.

Следует учитывать следующие условия:

• Трубы необходимо укладывать под напольным покрытием, чтобы избежать высотных обводов. Если это невозможно, нужно учитывать конфигурацию дома и стремиться к равномерной высоте прокладки труб.
• Рекомендуется использовать трубы из металлопластика или полипропилена с армированием алюминиевой фольгой. Такие материалы более прочные и долговечные.
• Радиаторы следует устанавливать биметаллические или стальные с нижним подключением. У таких батарей выше гидравлическое сопротивление, что помогает сбалансировать систему. Мощность радиаторов должна быть одинаковой по всему дому.
• На каждую батарею устанавливается балансировочный кран на обратной линии. Также желательно установить терморегуляторы.

Установка котла

Помещение, в котором будет установлен котел, должно иметь высоту не менее 2,5 метра. Рекомендуемый объем такого помещения составляет от 8 кубометров. Выбор водогрейного котла следует осуществлять в зависимости от площади отапливаемого дома. Для обогрева площади в 10 квадратных метров требуется котел мощностью 1 кВт. На основе этой информации подбирается необходимая мощность для всей системы отопления.

Обвязка котла включает в себя комплект запорной арматуры, которую устанавливают в нескольких ключевых местах:

1. На патрубке для подпитки.
2. С обеих сторон насоса.
3. У расширительного бака.
4. На трубопроводах, идущих от котла.

Протягивание магистрали

При установке магистрали попутной разводки отопительной системы следует учитывать несколько важных моментов:

• Ветвь, по которой происходит отвод, должна находиться ниже ветви подачи.
• Трубопроводы, отвечающие за подачу и отвод тепла, должны располагаться параллельно друг другу.
• Расширительный бак следует размещать выше котла отопления.
• На радиаторах, которые замыкают систему, необходимо установить вентили для слива воды. Рекомендуется также оснастить каждую батарею термостатической головкой для поддержания комфортной температуры.
• При прокладке магистрали следует избегать прямых углов, чтобы предотвратить образование воздушных пробок в системе.
• Расширительный бак должен находиться в помещении, которое отапливается.
• Все размеры труб, фитингов и кранов должны быть совместимы. Не стоит устанавливать трубы с различными диаметрами в целях экономии, так как это может привести к нарушению давления воды в системе.

Установка циркуляционного насоса

Полагаться на естественную циркуляцию в системе отопления нецелесообразно, особенно если в ней имеется 10 и более радиаторов. Гравитационные силы не смогут обеспечить необходимое давление без помощи насосного оборудования. Циркуляционный насос устанавливается на обратной линии рядом с котлом. Он подключается с использованием байпаса и трех вентилей. Также настоятельно рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутные системы отопления подходят для одноэтажных и двухэтажных домов. При проектировании системы в двухэтажных зданиях следует учитывать несколько важных моментов:

• Циркуляционный насос устанавливается на каждом этаже. В случае неисправности на одном этаже, отопление на другом этаже продолжит функционировать.
• Для каждого этажа желательно использовать отдельную схему монтажа.

Возможные осложнения при монтаже

При условии, что диаметр труб отопления одинаковый, а радиаторы расположены на одной высоте, монтаж и дальнейшая эксплуатация системы обычно проходят без проблем.

Однако могут возникнуть трудности, если не соблюдать последовательность установки:

• Некачественная пайка полипропиленовых труб может привести к сужению их диаметра.
• Установка радиаторов, изготовленных из различных материалов и с разной мощностью, может нарушить балансировку системы.
• Отсутствие балансировочных вентилей не позволит выровнять гидравлическое давление.
• Неправильное расположение ветки магистрали с перепадом высоты.
• Неверно подобранный насос. Давление должно составлять не менее 0,2 кгс/см2.
• Использование труб с разными диаметрами может вызвать разбалансировку системы и затруднить движение теплоносителя.

Двухконтурная система отопления является отличным выбором для одноэтажных домов. Она не требует сложных расчетов, балансировки и особых методов монтажа. Хотя стоимость такой системы выше, чем у традиционной, это компенсируется её долговечностью и простотой в эксплуатации. Кроме того, владельцы домов могут установить такую систему самостоятельно, без необходимости в сложных инженерных решениях, инструментах и материалах.

https://youtube.com/watch?v=whvLbedrNu0

Рекомендации по выбору оборудования и материалов

При выборе оборудования и материалов для попутной системы отопления важно учитывать несколько ключевых факторов, которые могут существенно повлиять на эффективность и долговечность системы. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Тип котла

Выбор котла является одним из самых важных этапов. Для попутной системы отопления лучше всего подходят газовые или твердотопливные котлы. Газовые котлы отличаются высокой эффективностью и простотой в эксплуатации, однако необходимо учитывать наличие газоснабжения. Твердотопливные котлы могут быть более экономичными, но требуют регулярного обслуживания и наличия топлива.

2. Теплообменники

Теплообменники играют ключевую роль в попутной системе отопления. Они должны быть изготовлены из качественных материалов, таких как нержавеющая сталь или медь, чтобы обеспечить долговечность и устойчивость к коррозии. Важно также учитывать мощность теплообменника, которая должна соответствовать потребностям вашего помещения.

3. Трубопроводы

Для попутной системы отопления рекомендуется использовать трубы из полиэтилена, металлопластика или меди. Полиэтиленовые трубы легкие и устойчивы к коррозии, но могут быть менее прочными при высоких температурах. Металлопластиковые трубы сочетают в себе преимущества обоих материалов, обеспечивая хорошую гибкость и прочность. Медь, хотя и более дорогая, обладает высокой теплопроводностью и долговечностью.

4. Радиаторы

Выбор радиаторов также имеет большое значение. Чугунные радиаторы обеспечивают длительный срок службы и хорошую теплоотдачу, однако они могут быть тяжелыми и громоздкими. Алюминиевые радиаторы легкие и имеют высокую теплопроводность, но могут быть подвержены коррозии. Стальные радиаторы являются хорошим компромиссом между ценой и качеством, обеспечивая эффективное отопление.

5. Автоматика и управление

Современные системы отопления часто оснащаются автоматикой, которая позволяет контролировать температуру и регулировать работу котла. Выбор термостатов и контроллеров должен основываться на ваших потребностях и возможностях. Умные системы управления могут значительно повысить комфорт и снизить затраты на отопление.

6. Установка и обслуживание

Не менее важным аспектом является правильная установка системы отопления. Рекомендуется доверять эту работу профессионалам, чтобы избежать ошибок, которые могут привести к снижению эффективности системы. Регулярное обслуживание также играет важную роль в поддержании работоспособности и долговечности оборудования.

Следуя этим рекомендациям, вы сможете выбрать оптимальное оборудование и материалы для вашей попутной системы отопления, что обеспечит комфорт и экономию в вашем доме.

Вопрос-ответ

Каковы основные преимущества попутной системы отопления?

Попутная система отопления обеспечивает равномерное распределение тепла по всем радиаторам, что позволяет избежать перепадов температуры в помещениях. Она также более экономична в эксплуатации, так как позволяет использовать один котел для обогрева нескольких помещений, снижая затраты на энергоносители.

Какие недостатки могут быть у попутной системы отопления?

Основными недостатками попутной системы являются сложность установки и необходимость в постоянном обслуживании. Также в случае неисправности одного из радиаторов может возникнуть проблема с циркуляцией теплоносителя, что повлияет на работу всей системы.

Как правильно выбрать оборудование для попутной системы отопления?

При выборе оборудования для попутной системы отопления важно учитывать мощность котла, тип радиаторов и диаметр труб. Рекомендуется проконсультироваться с профессионалами, чтобы подобрать оптимальные компоненты, соответствующие площади и характеристикам вашего помещения.

Советы

СОВЕТ №1

Изучите принципы работы попутной системы отопления. Понимание того, как теплоноситель движется по системе и как распределяется тепло, поможет вам лучше управлять отоплением в вашем доме.

СОВЕТ №2

Регулярно проверяйте состояние труб и радиаторов. Убедитесь, что нет утечек и засоров, так как это может негативно сказаться на эффективности системы отопления.

СОВЕТ №3

Обратите внимание на балансировку системы. Правильная настройка позволяет равномерно распределять тепло по всем радиаторам, что улучшает комфорт и снижает затраты на отопление.

СОВЕТ №4

Рассмотрите возможность установки терморегуляторов на радиаторы. Это позволит вам контролировать температуру в разных помещениях и экономить энергию, избегая перегрева.
