Двухтрубная система отопления — одно из самых эффективных решений для обогрева жилых и коммерческих помещений. Она обеспечивает равномерное распределение тепла по радиаторам, что повышает комфорт и снижает затраты на отопление. В статье рассмотрим принципы работы двухтрубной системы, её преимущества и недостатки, а также рекомендации по выбору и установке оборудования. Эта информация будет полезна как профессионалам, так и владельцам домов, стремящимся оптимизировать свои системы отопления.
Схема действия отопления

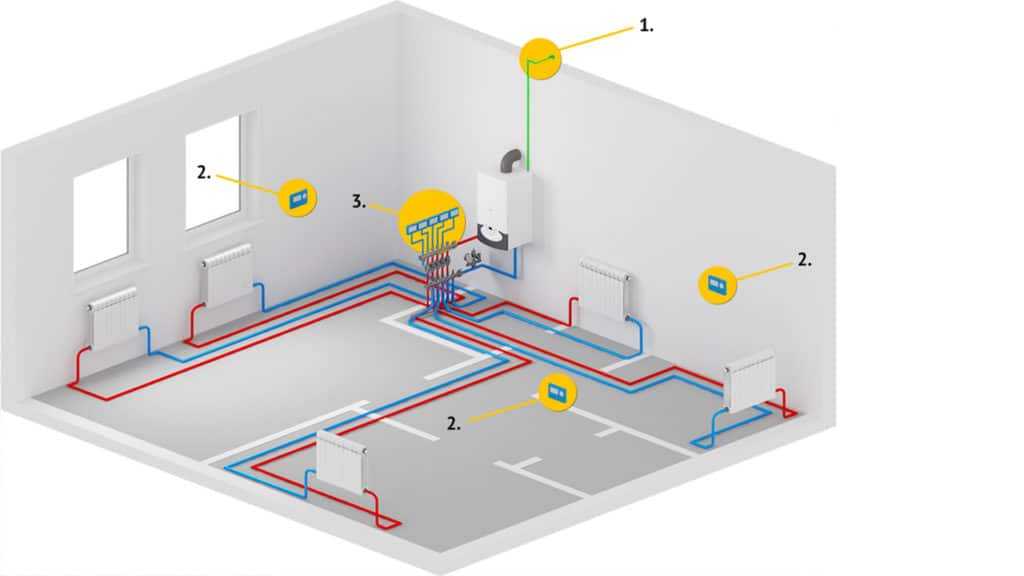

Краткая схема отопления
Основой функционирования системы является индивидуальная подача воды к каждому радиатору. Для этого используются две трубы: одна для подачи воды, другая — для её возврата. Теплоноситель, в данном случае вода, движется снизу вверх. Поднявшись, она остывает и возвращается обратно по трубам обратного стояка для повторного нагрева в котле.
В многоэтажных зданиях применяется двухтрубная система с нижней разводкой и вертикальной магистралью. В такой конфигурации, благодаря разнице температур в подающей и обратной трубах, создаются условия для высокого давления воды, которое увеличивается по мере подъема на верхние этажи. Это давление способствует движению воды вверх.
Котел в данной системе располагается на самом нижнем уровне, что обеспечивает равномерное распределение воды по всем отопительным приборам. Воздушные пробки, которые могут образовываться в системе, удаляются с помощью кранов Маевского или автоматических сбросников, устанавливаемых на стояках.
Система отопления может быть следующей:
- по расположению магистралей — вертикальная или горизонтальная,
- прямоточная, если горячая вода проходит по двум трубам,
- тупиковая, если горячая и холодная вода движутся в разных направлениях,
- с принудительной или естественной циркуляцией. В первом случае необходимо установить циркуляционный насос, во втором — обеспечить наклон труб в сторону котла.
Эксперты в области отопительных систем отмечают, что двухтрубная система является одним из наиболее эффективных решений для обеспечения комфортного тепла в помещениях. Она состоит из двух труб: одна предназначена для подачи горячей воды, а другая — для обратного потока остывшей. Такой подход позволяет равномерно распределять тепло по всем радиаторам, что значительно повышает эффективность отопления.
Специалисты подчеркивают, что двухтрубные системы обеспечивают большую гибкость в управлении температурой в разных зонах здания. Это особенно важно для больших помещений или многоквартирных домов, где требуется индивидуальный подход к каждому радиатору. Кроме того, такие системы легче настраивать и обслуживать, что снижает затраты на эксплуатацию.
Однако эксперты предупреждают, что установка двухтрубной системы требует более сложного проектирования и может быть дороже в сравнении с однотрубными аналогами. Тем не менее, долгосрочные преимущества, такие как экономия энергии и улучшенный комфорт, делают ее привлекательным выбором для многих пользователей.
https://youtube.com/watch?v=hxGrIzxhIwM
Двухтрубная горизонтальной система
Подходит для домов с большой протяженностью. В качестве альтернативы можно использовать тупиковую схему, при которой вода движется в одном направлении и устанавливается коллектор. В данной системе радиаторы подключаются к горизонтально расположенной магистральной трубе. Этот тип системы идеально подходит для панельных и каркасных зданий, где стояковые трубы размещаются в лестничных клетках.
| Характеристика | Однотрубная система | Двухтрубная система |
|---|---|---|
| Принцип работы | Теплоноситель последовательно проходит через все радиаторы, остывая по мере движения. | Теплоноситель подается в каждый радиатор по отдельной подающей трубе и возвращается по отдельной обратной трубе. |
| Температура радиаторов | Последние радиаторы в цепи значительно холоднее первых. | Температура всех радиаторов примерно одинакова. |
| Регулировка температуры | Сложная, изменение температуры одного радиатора влияет на все последующие. | Простая, каждый радиатор можно регулировать индивидуально. |
| Расход труб | Меньше труб, проще монтаж. | Больше труб, сложнее монтаж. |
| Гидравлическое сопротивление | Высокое, требует мощного насоса. | Низкое, меньше нагрузка на насос. |
| Эффективность | Ниже, особенно в длинных системах. | Выше, равномерное распределение тепла. |
| Стоимость монтажа | Ниже. | Выше. |
| Применение | Небольшие помещения, дачи, где не требуется точная регулировка. | Квартиры, дома, офисы, где важен комфорт и равномерное отопление. |
Интересные факты
Вот несколько интересных фактов о двухтрубной системе отопления:
-
Эффективность и равномерность отопления: Двухтрубная система отопления обеспечивает более равномерное распределение тепла по всем радиаторам в здании. В отличие от однотрубной системы, где теплоноситель проходит через каждый радиатор последовательно, в двухтрубной системе горячая и холодная вода циркулируют по отдельным трубам, что позволяет избежать перепадов температуры между радиаторами.
-
Гибкость в настройках: Двухтрубные системы позволяют более точно регулировать температуру в каждом помещении. Это достигается за счет установки терморегуляторов на радиаторах, что дает возможность индивидуально настраивать уровень отопления в зависимости от потребностей жильцов.
-
Устойчивость к воздушным пробкам: В двухтрубной системе легче устранять воздушные пробки, так как воздух может выходить из системы через специальные воздухоотводчики, не нарушая циркуляцию теплоносителя. Это делает систему более надежной и снижает необходимость в частом обслуживании.
https://youtube.com/watch?v=sl5d753lyEw
Вертикальная двухтрубная система
Эта система считается наиболее экономически эффективной. В ней применяется принудительная подача воды, что подразумевает установку насоса на обратной трубе рядом с котлом. С противоположной стороны располагается расширительный бачок. Благодаря насосу, трубы в данной системе могут иметь меньший диаметр по сравнению с системой естественной циркуляции. Циркуляционный насос обеспечивает гарантированное движение воды. Все радиаторы подключаются к вертикальному стояку, что делает эту систему идеальной для многоэтажных зданий. Каждый этаж подключается к стояку независимо, что предотвращает образование засоров в системе. Проектирование двухтрубной системы отопления в частном доме начинается с выбора типа котла.
Сборка системы
Монтаж котла
Процесс установки варьируется в зависимости от его типа:
- газовый
- твердотопливный
- электрический.
В зависимости от выбранного типа котла необходимо согласовать проект с соответствующими инстанциями. При установке газового отопительного котла первый запуск должен проводиться в присутствии представителя контролирующей газовой службы.
Установка котла
Установка двухтрубной системы отопления начинается с размещения котла в специально подготовленной миникотельной. Чаще всего такое помещение располагается в подвале, но оптимальным вариантом будет выделение отдельной комнаты с хорошей вентиляцией и легким доступом. При установке котла необходимо оставить небольшой зазор от стены, которая должна быть защищена огнеупорными материалами. Вывод дымохода должен быть организован на улицу. В зависимости от требований, рядом с котлом устанавливаются насос, коллекторы и устройства для регулировки параметров системы.
После этого можно приступать к приобретению необходимых материалов для монтажа системы. Процесс установки проходит в четыре основных этапа.
- Первый этап
Устанавливается труба подачи от котла к компенсационному бачку.
Читайте также:
- Второй этап
Выводится магистральная труба из верхнего бачка, к которой будут подключаться все радиаторы.
- Третий этап
Производится установка циркуляционного насоса.
- Четвертый этап
Монтаж трубы для обратного потока воды и ее соединение с радиаторами и котлом.
Радиаторы
Они устанавливаются в последнюю очередь в систему.
Их размещают под оконными нишами на расстоянии десяти сантиметров от пола и подоконников, немного отступая от стены. Фиксация осуществляется с помощью кронштейнов. Рекомендуется установить датчики для контроля температуры, чтобы регулировать температурный режим в системе. При монтаже системы старайтесь избегать углов в 90 градусов и резких поворотов, так как в этих местах могут возникнуть воздушные пробки. Уклон основной подающей трубы не должен превышать десяти сантиметров на каждые двадцать метров. При прокладке водопровода у входной двери рекомендуется разделить его на два колена, осуществляя разводку по верхней части дома. Нижняя основная труба системы должна располагаться параллельно верхней. Установить систему отопления можно самостоятельно, однако для предотвращения возможных ошибок, которые придется исправлять позже, лучше обратиться к профессионалам.
https://youtube.com/watch?v=sl5d753lyEw
Теплоизоляция трубопроводов
Теплоизоляция трубопроводов является важным аспектом в системе отопления, особенно в двухтрубных системах, где теплоноситель перемещается от котла к радиаторам и обратно. Правильная теплоизоляция помогает минимизировать теплопотери, что в свою очередь способствует повышению общей эффективности системы отопления.
Основная задача теплоизоляции заключается в предотвращении потерь тепла в процессе транспортировки горячей воды или пара. Если трубы не изолированы, значительная часть тепла может теряться в окружающую среду, что приводит к увеличению затрат на отопление и снижению комфорта в помещениях.
Существует несколько типов теплоизоляционных материалов, которые могут быть использованы для изоляции трубопроводов:
- Минеральная вата: Этот материал обладает отличными теплоизоляционными свойствами и устойчив к высоким температурам. Минеральная вата также обладает хорошей звукоизоляцией, что может быть полезно в жилых помещениях.
- Пенопласт: Легкий и недорогой материал, который также хорошо удерживает тепло. Однако он менее устойчив к механическим повреждениям и может быть подвержен воздействию влаги.
- Пенополиуретан: Обладает высокой теплоизоляцией и долговечностью. Этот материал часто используется для изоляции труб в условиях высокой влажности.
- Эластомерные материалы: Эти материалы, такие как каучук, обеспечивают отличную теплоизоляцию и обладают высокой гибкостью, что облегчает их установку на трубопроводы различных диаметров.
При выборе теплоизоляционного материала необходимо учитывать несколько факторов, таких как температура теплоносителя, условия эксплуатации, а также требования к огнестойкости и влагостойкости. Кроме того, важно правильно рассчитать толщину изоляции, так как недостаточная толщина может привести к значительным теплопотерям, а избыточная — к ненужным затратам.
Установка теплоизоляции должна проводиться с учетом всех особенностей трубопроводной системы. Важно обеспечить герметичность соединений, чтобы избежать образования мостиков холода. Для этого используются специальные клеящие составы и ленты, которые помогают создать надежное и герметичное покрытие.
Также стоит отметить, что теплоизоляция трубопроводов не только снижает теплопотери, но и защищает трубы от коррозии и механических повреждений, что значительно увеличивает срок службы системы отопления. Важно регулярно проверять состояние теплоизоляции и при необходимости проводить ее замену или ремонт.
В заключение, теплоизоляция трубопроводов в двухтрубной системе отопления является ключевым элементом, который влияет на эффективность работы всей системы. Правильный выбор и установка теплоизоляционных материалов помогут существенно сократить затраты на отопление и повысить комфорт в помещениях.
Вопрос-ответ
Каковы основные преимущества двухтрубной системы отопления?
Двухтрубная система отопления обеспечивает более равномерное распределение тепла по всем радиаторам, что позволяет избежать перегрева или недогрева отдельных помещений. Кроме того, такая система позволяет регулировать температуру в каждом помещении независимо, что повышает комфорт и экономит энергию.
Как осуществляется установка двухтрубной системы отопления?
Установка двухтрубной системы начинается с проектирования, где учитываются размеры помещений и расположение радиаторов. Затем прокладываются две трубы: одна для подачи горячей воды, другая для обратки. После этого устанавливаются радиаторы и подключаются к трубам. Важно также предусмотреть установку запорной арматуры и терморегуляторов для оптимизации работы системы.
Как часто необходимо проводить обслуживание двухтрубной системы отопления?
Рекомендуется проводить обслуживание двухтрубной системы отопления не реже одного раза в год. Это включает в себя проверку состояния труб, радиаторов и запорной арматуры, а также промывку системы для удаления возможных отложений и загрязнений. Регулярное обслуживание помогает предотвратить поломки и продлить срок службы системы.
Советы
СОВЕТ №1
При проектировании двухтрубной системы отопления учитывайте правильный диаметр труб. Это поможет обеспечить равномерное распределение тепла по всем радиаторам и предотвратит проблемы с недостаточным обогревом отдельных помещений.
СОВЕТ №2
Регулярно проверяйте и очищайте радиаторы от воздуха. Установка воздухоотводчиков поможет избежать образования воздушных пробок, что может снизить эффективность системы и привести к неравномерному отоплению.
-
Читайте также:
СОВЕТ №3
Обратите внимание на расположение радиаторов. Устанавливайте их под окнами или в местах, где они могут эффективно обогревать холодные зоны, чтобы избежать сквозняков и повысить комфорт в помещении.
СОВЕТ №4
Используйте терморегуляторы для управления температурой в каждом помещении. Это не только повысит комфорт, но и поможет сэкономить на отоплении, позволяя поддерживать оптимальную температуру в зависимости от потребностей.
