Дымоход для газового котла обеспечивает безопасную и эффективную работу отопительной системы. Правильный выбор и установка дымохода способствуют оптимальной тяге и предотвращают проблемы с выбросами продуктов сгорания. В этой статье рассмотрим виды дымоходов, их конструкции и особенности, а также важные аспекты тяги, что поможет вам сделать осознанный выбор и обеспечить надежную эксплуатацию газового котла.
Необходимость дымохода
Дымоход является обязательным элементом для всех типов печей — от простых буржуек до современных двухконтурных котлов. Его составные части должны выполнять несколько ключевых задач:
- выводить продукты сгорания топлива наружу, предотвращая их попадание в отапливаемое пространство,
- обеспечивать достаточную тягу для эффективного сжигания топлива с максимальной отдачей энергии,
- защищать конструкции здания от высоких температур, исходящих от отработанных газов,
- защищать трубы от воздействия кислотного конденсата.
Кроме того, некоторые дымоходы, особенно кирпичные, выполняют и эстетическую функцию, становясь важным элементом архитектурного оформления.
Эксперты подчеркивают, что выбор дымохода для газового котла является ключевым моментом для обеспечения его эффективной работы и безопасности. Существует несколько видов дымоходов, включая коаксиальные, которые идеально подходят для установки в современных домах, и традиционные вертикальные системы, которые требуют большего пространства. Конструкция дымохода должна обеспечивать надежную тягу, что критически важно для удаления продуктов сгорания. Неправильный выбор или установка дымохода может привести к снижению эффективности котла и даже к опасным ситуациям, таким как отравление угарным газом. Поэтому эксперты рекомендуют обращаться к профессионалам для проектирования и монтажа дымоходных систем, учитывая специфику каждого конкретного случая.
https://youtube.com/watch?v=o0iaTPpmP44
Виды и конструкции
Несмотря на разнообразие в конструкции и используемых материалах, все системы дымоудаления имеют ряд общих элементов. К ним относятся:
- вертикальная труба для дымоотведения,
- входной патрубок, который соединяет котел или печь с дымоотводящим каналом,
- ревизионные отверстия для удаления золы и/или слива конденсата,
- элементы для обеспечения пожарной безопасности, такие как термоизоляция в местах прохода через перекрытия, стены и другие строительные конструкции,
- грибок — наконечник вертикальной трубы, который защищает ее от попадания осадков.
При создании дымоотводящих систем применяются как традиционные, так и современные материалы.
| Характеристика | Виды дымоходов | Особенности конструкции и тяги |
|---|---|---|
| Материал | Нержавеющая сталь (одностенные, двухстенные) | Одностенные: Легкие, относительно недорогие, требуют дополнительной изоляции. Двухстенные (сэндвич): Имеют внутреннюю и внешнюю трубу с теплоизоляцией между ними. Отличная тяга, минимизация конденсата, пожаробезопасность. |
| Керамические | Долговечные, устойчивы к высоким температурам и агрессивным средам. Тяжелые, требуют прочного фундамента, сложный монтаж. Хорошая тяга. | |
| Кирпичные | Традиционный вариант, долговечны, но подвержены разрушению от конденсата. Требуют гильзования для газовых котлов. Тяга зависит от сечения и высоты. | |
| Коаксиальные (для котлов с закрытой камерой сгорания) | Две трубы в одной: по внутренней отводятся продукты сгорания, по внешней поступает воздух для горения. Оптимальная тяга, высокая эффективность, безопасность. | |
| Тип котла | Атмосферные (открытая камера сгорания) | Требуют дымохода с естественной тягой, обеспечивающего достаточный приток воздуха. |
| Турбированные (закрытая камера сгорания) | Используют коаксиальные дымоходы, принудительная тяга за счет вентилятора. | |
| Конденсационные | Требуют дымоходов, устойчивых к кислотному конденсату (нержавеющая сталь, пластик). Тяга принудительная. | |
| Расположение | Внутренние | Проходят внутри здания, требуют изоляции для предотвращения потерь тепла и образования конденсата. |
| Наружные | Проходят по внешней стене здания, требуют хорошей теплоизоляции для поддержания тяги и предотвращения конденсата. | |
| Тяга | Естественная | Создается за счет разницы температур и плотности газов внутри и снаружи дымохода. Зависит от высоты, сечения, гладкости стенок, отсутствия препятствий. |
| Принудительная | Создается с помощью вентилятора (дымососа), встроенного в котел или установленного на дымоходе. Позволяет использовать дымоходы меньшего диаметра и сложной конфигурации. | |
| Основные параметры | Высота дымохода | Влияет на силу тяги. Чем выше, тем сильнее тяга. Регламентируется СНиП. |
| Диаметр дымохода | Должен соответствовать мощности котла. Недостаточный диаметр снижает тягу, избыточный – приводит к охлаждению газов и образованию конденсата. | |
| Герметичность | Критически важна для безопасности и эффективности. Предотвращает утечку угарного газа. | |
| Отсутствие горизонтальных участков | Минимизация горизонтальных участков и поворотов для обеспечения оптимальной тяги. | |
| Теплоизоляция | Предотвращает охлаждение дымовых газов, образование конденсата и улучшает тягу. |
Интересные факты
Вот несколько интересных фактов о дымоходах для газовых котлов:
-
Типы дымоходов: Существует несколько типов дымоходов для газовых котлов, включая коаксиальные, вертикальные и горизонтальные. Коаксиальные дымоходы имеют две трубы: одна для выхода продуктов сгорания, а другая для забора воздуха, что делает их особенно эффективными и безопасными.
-
Тяга и ее влияние: Тяга в дымоходе зависит от температуры газов, выходящих из котла. Чем выше температура, тем сильнее тяга. Однако слишком высокая тяга может привести к избыточному сгоранию газа и снижению эффективности котла, поэтому важно правильно настраивать систему.
-
Материалы и изоляция: Дымоходы для газовых котлов могут быть изготовлены из различных материалов, включая нержавеющую сталь, алюминий и керамику. Изоляция дымохода играет ключевую роль в предотвращении конденсации и коррозии, что увеличивает срок службы системы и обеспечивает безопасность эксплуатации.
https://youtube.com/watch?v=dkI4lmNcRCE
Кирпичный дымоход
Это один из самых старинных строительных материалов. Археологи находят кирпичные дымоходы, возраст которых превышает 5000 лет. Тем не менее, такие конструкции имеют ряд достоинств:
- привлекательный внешний вид,
- отличная теплостойкость,
- способность накапливать тепло.

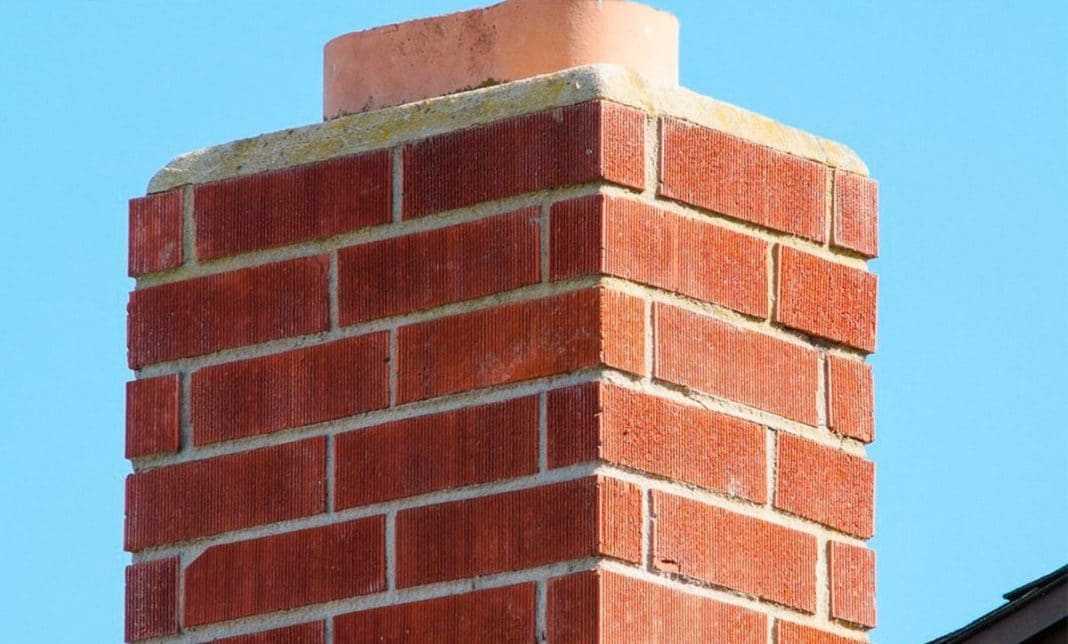

Кирпичный дымоход для газового котла
В наши дни популярность кирпича значительно снизилась, что связано с рядом его недостатков:
- значительный вес конструкции требует создания прочных фундаментов для обеспечения необходимой устойчивости,
- сложность установки требует привлечения опытных специалистов,
- высокое аэродинамическое сопротивление кладки,
- быстрое накопление сажи,
- сложности в обслуживании и ремонте.
Высокие затраты на установку и эксплуатацию делают кирпичные дымоходы элементом, характерным для более дорогих домов.
Керамический
Трубы из термостойкой керамики, отличающиеся высоким качеством, легко и быстро устанавливаются, имеют небольшой вес и требуют минимального фундамента. Их монтируют в корпусе, состоящем из полых керамзитобетонных модулей, которые надеваются на трубу, как кубики конструктора, по мере установки. Внутреннее пространство модулей заполняется базальтовой ватой. Керамика обладает рядом преимуществ:
- простота установки,
- высокая долговечность,
- термостойкость до 1300°C,
- устойчивость к кислотному конденсату.
Однако у керамических труб есть и недостатки:
- высокая цена,
- возможность использования только для вертикальных конструкций,
- низкая устойчивость к деформациям здания.
Такие дымоотводные системы чаще всего устанавливаются внутри помещений.
Из нержавеющей стали
С начала прошлого века наблюдается рост популярности дымоудаляющих систем из нержавеющей стали. Этот тренд объясняется рядом преимуществ:
- привлекательный внешний вид в современном «техно» стиле,
- простота установки,
- возможность использования на вертикальных, горизонтальных и наклонных участках, а также для любых поворотов и изгибов,
- легкость в ремонте и обслуживании,
- отсутствие необходимости в фундаменте.
Однако у таких систем есть и недостатки:
- короткий срок службы по сравнению с керамическими аналогами,
- высокий риск деформации и прогорания труб при регулярном использовании высокоэнергетического топлива,
- низкая эстетическая совместимость с некоторыми стилями интерьеров и архитектуры.
В соотношении цена/функциональность дымоотводы из нержавеющей стали безусловно занимают лидирующие позиции.
Коаксиальный
Инновационное устройство дымоотведения, созданное для котлов с закрытой камерой сгорания. Канал имеет горизонтальное расположение, состоящее из двух труб, где меньшая труба помещена внутри большей. Через внешнюю трубу воздух поступает с улицы в топку, а через внутреннюю трубу выводятся отработанные газы.
Среди достоинств данной конструкции можно выделить:
- простоту установки,
- отсутствие участия воздуха из помещения в циркуляции котла,
- минимизацию конденсата на стенках канала,
- доступную стоимость.

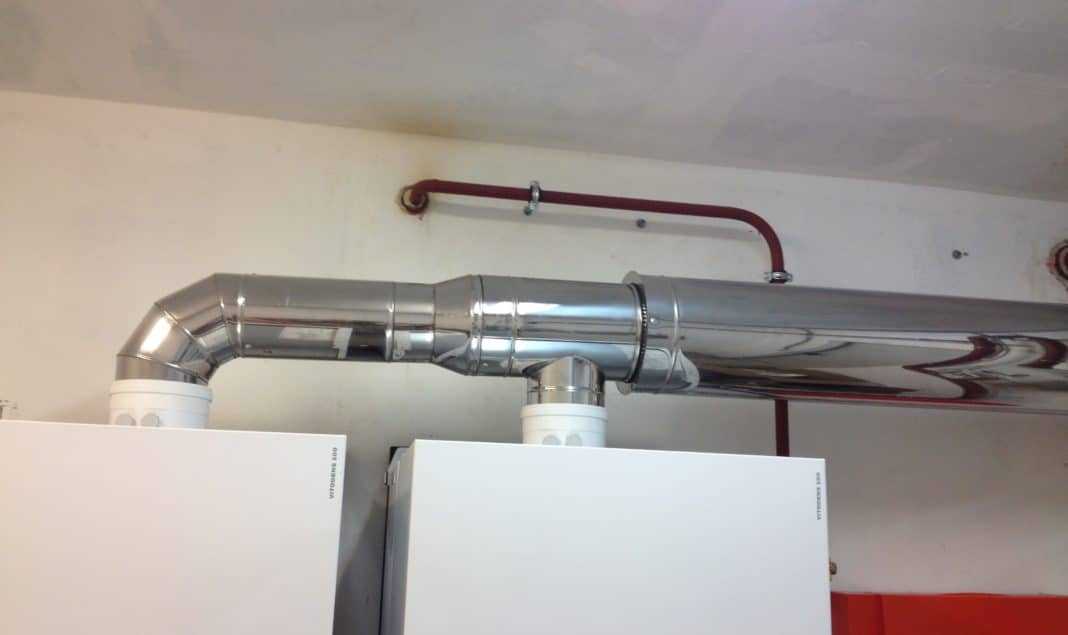

Коаксиальный дымоход для газового котла
Однако стоит отметить и недостатки: коаксиальные дымоходы для газовых котлов совместимы только с определённым типом отопительных приборов, специально разработанных для их использования.
Из сэндвич-элементов
Данная система состоит из двух коаксиальных труб, между которыми размещен теплоизолятор, такой как базальтовая вата, вермикулит или другой эффективный и негорючий материал.
Преимущества этой дымоходной системы очевидны:
- простота установки,
- отсутствие необходимости в основании,
- возможность создания любой конфигурации дымоотводов из стандартных элементов, включая повороты в разных плоскостях, обход препятствий и соединение с другими каналами,
- уменьшенное образование конденсата,
- доступная стоимость.
К недостаткам можно отнести:
- предрасположенность к прогоранию,
- ограниченный срок эксплуатации,
- низкая эстетическая совместимость с некоторыми стилями интерьера.
Эта конструкция в настоящее время является наиболее востребованной среди владельцев загородных домов. Использование труб из нержавеющей стали помогает увеличить срок службы дымоходной системы, однако через 6-8 лет ее все равно потребуется заменить.
Асбоцементные трубы
Асбоцементные трубы являются наиболее экономичным вариантом для создания дымоотводов, так как они не подвержены коррозии.
Однако, на этом их преимущества заканчиваются, и на первый план выходят недостатки, которые постепенно вытесняют такие изделия с рынка:
- высокая степень пожароопасности,
- сложности при подключении к котлам,
- низкая устойчивость к резким перепадам температуры и влажности,
- вредное воздействие асбестовых волокон на здоровье жильцов.
Чаще всего такие дымоходы устанавливают в временных постройках, сараях и подобных сооружениях.
Разновидности в зависимости от камеры сгорания
В большинстве систем отопления применяются конструкции с открытыми топками.
С открытой камерой
Воздух, необходимый для сгорания топлива, поступает в камеру сгорания из помещения, где находится отопительное устройство. После процесса горения и извлечения энергии через теплообменник, необходимо удалить отработанные газы из камеры. Для этого применяется естественная тяга, которая возникает благодаря разнице давления между нижней и верхней частями вертикального дымохода. Длина канала должна быть достаточной для формирования тяги нужной мощности. В большинстве систем отопления рекомендуется, чтобы высота дымоотводной трубы составляла не менее 5,5 метров.
С закрытой камерой
В таких системах воздух из помещения не используется. Он поступает через внешнюю трубу коаксиального дымохода и участвует в процессе сгорания топлива. После этого продукты горения выводятся наружу по внутренней трубе. Тяга создается благодаря работе воздушного насоса, который закачивает воздух с улицы в топку, и этого давления достаточно, чтобы вытолкнуть отработанные газы наружу.

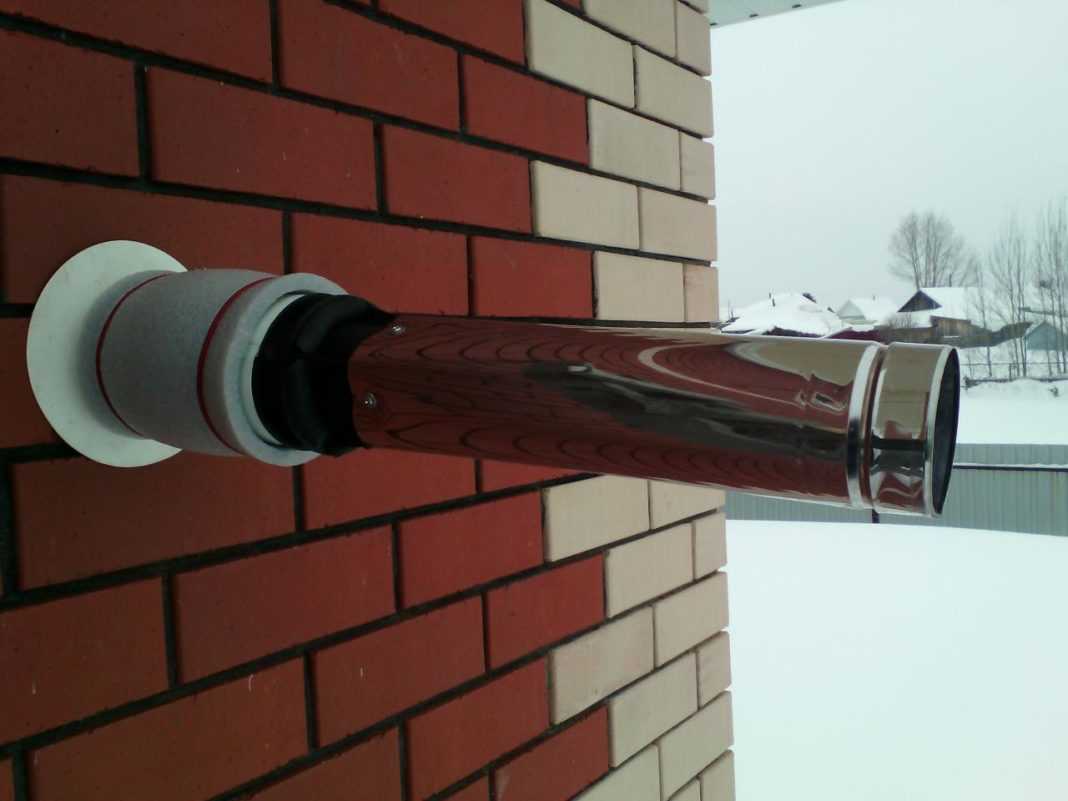

Дымоход для газового котла с закрытой камерой
Дымоотвод устанавливается в горизонтальном положении с небольшим уклоном в сторону улицы.
Критерии выбора
При выборе подходящего дымохода для газового котла в частном доме необходимо учитывать несколько важных факторов:
- тип системы отопления и ее мощность,
- вид топлива, который будет использоваться (уголь, дрова, пеллеты, газ, дизельное топливо),
- место, где будет установлен котел,
- особенности конструкции здания, количество этажей, а также материалы стен и перекрытий,
- уровень ваших строительных навыков и опыта.
Только после тщательного анализа всех этих аспектов можно приступать к расчету стоимости решения. Дымоход устанавливается один раз, и ошибки в выборе материалов или проектировании могут привести не только к значительным финансовым затратам, но и к угрозе здоровью жильцов.
Нормативные требования к дымоотводу
Стандарты и лучшие практики в области строительства определяют основные требования к конструкции дымохода для газового котла:
- горизонтальные участки не должны превышать 1 м в длину,
- угол наклона секции не должен превышать 30°,
- необходимо избегать последовательных уступов в трубе,
- запрещается уменьшение поперечного сечения,
- минимальный радиус изгиба трубы должен превышать ее внутренний диаметр,
- в нижней части трубы, а также в местах поворотов и соединений следует предусмотреть ревизии для удаления золы и слива конденсата,
- прямоугольные каналы должны иметь сечение, максимально приближенное к квадратному.
Также существуют рекомендации для соединений секций:
- минимальный перехлест должен быть не меньше радиуса канала,
- все соединения необходимо тщательно герметизировать,
- стыки не должны располагаться в местах пересечения со строительными конструкциями,
- проемы в конструкциях должны быть обложены огнестойким теплоизолятором,
- расстояние от дымохода до горючих материалов должно составлять более 25 см, а до негорючих — более 5 см.
Кроме того, высота верхней части дымохода для газового котла относительно конька крыши регулируется в зависимости от расстояния до конька:
- если расстояние менее 1,5 м — высота должна быть на 0,5 м выше,
- при расстоянии от 1,5 до 3 м — дымоход должен быть на уровне конька,
- если расстояние превышает 3 м — необходимо провести линию, опускающуюся от конька под углом 10°, и верхушка трубы должна касаться этой линии.
Существуют также специфические требования для различных типов дымоходов.
Особенности конструкции разных типов дымоотводов
Выбор материала существенно влияет на срок службы и эффективность отопительной системы всего здания.
Классические кирпичные дымоходы отличались значительным весом и сложностью в установке и эксплуатации. Кроме того, шершавая поверхность канала создавала дополнительное сопротивление потоку, что снижало тягу на 15-40% по сравнению с гладкими металлическими или керамическими каналами аналогичного сечения. Возникающие завихрения способствовали увеличению осаждения сажи и влаги, что требовало более частой чистки.
Каналы, изготовленные из нержавеющих сплавов с высоким содержанием молибдена, обладают повышенной устойчивостью к кислотам, содержащимся в конденсате.
Если поместить один канал внутрь другого и заполнить промежуток между ними огнестойким теплоизолятором, эффективность такой сэндвич-системы значительно возрастет. Теплоизоляция защитит воздух в помещениях и строительные конструкции от перегрева, а сам канал — от резких перепадов температур, которые могут привести к образованию конденсата.
Такое решение идеально подходит для установки снаружи здания.
Подключение нескольких источников тепла к одному дымоходу крайне нежелательно. К сожалению, иногда это становится необходимым при организации отопления в уже существующих зданиях.
При новом строительстве для каждого котла, печи или камина следует предусмотреть отдельный дымоход. Это позволит избежать образования обратной тяги.
При реконструкции традиционных кирпичных дымоходов их часто используют в качестве каналов для установки современных керамических или нержавеющих дымоотводов.
Пошаговая инструкция по проектированию и монтажу дымоотвода
Опытные профессионалы быстро и качественно установят дымоход, однако их услуги могут быть довольно дорогими. Тем не менее, для тех, кто хочет попробовать свои силы и имеет необходимые строительные и монтажные навыки, вполне возможно самостоятельно рассчитать и установить дымоходную систему.
Подбор материалов
Установка кирпичного дымохода под силу лишь квалифицированным печникам. Для установки керамического дымохода необходимо создать фундамент, что также требует значительных финансовых затрат.
Если вы планируете построить дымоход самостоятельно, опытные специалисты советуют выбрать сэндвич-систему из нержавеющей стали. Эта конструкция проста в монтаже, не требует особых навыков и высокой квалификации.
Расчеты
Конструкцию следует внимательно спроектировать с учетом нормативных стандартов для систем дымоудаления. Строительный чертеж здания (вертикальный разрез) необходимо дополнить масштабной схемой дымохода.
Особое внимание следует уделить участкам, где канал проходит через стены и перекрытия — в этих местах не должно быть стыков. Для достижения этого комбинируют стандартные элементы длиной один метр и половину метра.
Монтаж

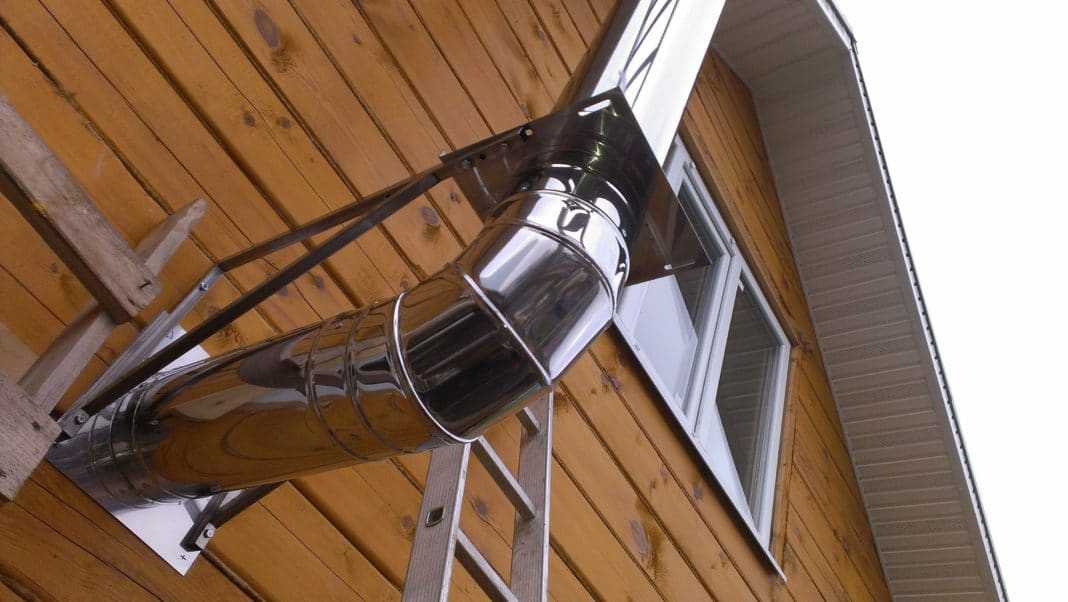

Установка внешнего дымохода для газового котла осуществляется по следующему алгоритму:
- на наружной стене установить опорную консоль,
- сделать проем в стене,
- к выходному патрубку котла подключить горизонтальную секцию, которая пройдет через стену, пропустив ее в созданный проем,
- обустроить проем, закрепив в нем листы базальтовой ваты или вермикулита, а затем закрыть проем накладными пластинами из нержавеющей стали,
- к выводной трубе присоединить тройник с ревизией и отверстием для слива конденсата, при этом тройник должен надежно опираться на консоль,
- последовательно присоединять вертикальные секции, фиксируя каждую из них хомутами на кронштейнах к стене (в регионах с низкой ветровой нагрузкой допускается крепить каждую вторую секцию),
- на последнюю секцию установить зонтичный дефлектор, закрепив его с помощью саморезов или термостойкого герметика.
Монтаж внутридомового дымохода имеет свои особенности:
- разметить и сделать проемы в перекрытиях и крыше,
- к выходному патрубку котла подключить тройник с ревизией, опирая его на закрепленную на стене (или на полу) опорную консоль,
- наращивать вертикальные секции, фиксируя их хомутами к стене (если это возможно) или к перекрытиям,
- при прохождении перекрытий установить нижний щиток, обеспечить термоизоляцию и закрыть ее верхним щитком,
- при прохождении крыши закрепить секцию хомутом к стропильной системе или обрешетке, установить защитный фартук из термостойкой резины,
- на последнюю секцию установить зонтичный дефлектор, закрепив его саморезами или термостойким герметиком.
При монтаже дымохода для газового котла важно соблюдать осторожность и следить за тем, чтобы базальтовая вата не попала во внутренний канал дымохода.
Частые проблемы и ошибки при установке
Опытные специалисты выделяют наиболее распространенные ошибки, возникающие при установке:
- использование материалов, не соответствующих типу топлива, приводит к быстрому износу труб,
- недостаточно надежное крепление секций к стенам и перекрытиям может вызвать провисание и деформацию канала, что снижает тягу и ускоряет накопление сажи и конденсата, вплоть до разрушения отдельных элементов системы,
- проектные ошибки: недостаточная высота зонтика относительно конька, сужение сечения канала, избыточное количество уступов и горизонтальных участков способствуют интенсивному образованию конденсата, накоплению сажи и снижению тяги, что может привести к возникновению обратной тяги.
При тщательном и качественном подходе к расчетам и монтажу можно избежать этих проблем.
Нюансы эксплуатации
Чтобы увеличить срок эксплуатации дымохода газового котла в частном доме, необходимо:
- использовать качественное топливо и избегать длительной работы котла на максимальных мощностях,
- не реже двух раз в год проводить профилактический внешний осмотр дымохода, а также оценивать внутреннюю поверхность и сечение канала через ревизионные люки,
- при необходимости подтягивать крепления секций и очищать канал от сажи.
Если вы заметили снижение тяги в дымоходе газового котла, следует незамедлительно провести осмотр и чистку.
Для кирпичных дымоходов во время планового или внепланового осмотра также важно проверять состояние фундамента, обращая внимание на наличие трещин и возможные осадки.
Что касается секционных дымоходов из стальных труб, необходимо дополнительно проверять прочность и герметичность соединений секций.
Правильный выбор материалов, точные расчеты и аккуратный монтаж в соответствии с нормативными требованиями — это ключевые факторы для эффективной и безопасной работы дымохода газового котла.
https://youtube.com/watch?v=ksNi5c6vlIM
Обслуживание и уход за дымоходом
Обслуживание дымохода для газового котла является важным аспектом, который напрямую влияет на безопасность и эффективность работы отопительной системы. Правильный уход за дымоходом позволяет избежать многих проблем, связанных с его засорением и ухудшением тяги, что может привести к выбросу угарного газа в помещение.
Первым шагом в обслуживании дымохода является регулярная проверка его состояния. Рекомендуется проводить визуальный осмотр не реже одного раза в год. Важно обратить внимание на наличие трещин, коррозии, а также на состояние изоляции. Если дымоход выполнен из металла, следует проверить, нет ли ржавчины или других повреждений, которые могут привести к утечкам газов.
Очистка дымохода также является неотъемлемой частью его обслуживания. С течением времени в дымоходе могут накапливаться сажа и другие отложения, которые снижают его эффективность и могут стать причиной возникновения пожара. Для очистки дымохода рекомендуется использовать специальные щетки и инструменты, которые помогут удалить накопившиеся загрязнения. Важно помнить, что чистка должна проводиться только при отключенном газовом котле.
Кроме того, необходимо следить за состоянием вентиляционных отверстий и решеток, которые обеспечивают приток воздуха к котлу. Если вентиляция будет заблокирована, это может привести к ухудшению тяги и, как следствие, к неправильной работе котла. Регулярная проверка и очистка вентиляционных систем помогут избежать подобных проблем.
Также стоит обратить внимание на правильность установки дымохода. Он должен быть установлен с учетом всех норм и правил, что обеспечит его эффективную работу. Неправильная установка может привести к образованию конденсата, который негативно сказывается на состоянии дымохода и может вызвать коррозию.
В случае обнаружения серьезных повреждений или проблем с дымоходом, рекомендуется обратиться к специалистам. Профессионалы смогут провести диагностику и предложить оптимальные решения для устранения неисправностей. Не стоит откладывать ремонт дымохода, так как это может привести к более серьезным последствиям, включая угрозу для здоровья и жизни жильцов.
В заключение, регулярное обслуживание и уход за дымоходом для газового котла являются залогом его безопасной и эффективной работы. Следуя простым рекомендациям по проверке, очистке и ремонту, можно значительно продлить срок службы дымохода и обеспечить комфортные условия в доме.
Вопрос-ответ
Какие существуют основные виды дымоходов для газовых котлов?
Существует несколько основных видов дымоходов для газовых котлов: дымоходы из нержавеющей стали, керамические и пластиковые. Нержавеющая сталь обладает высокой устойчивостью к коррозии и температурным перепадам, керамические дымоходы обеспечивают отличную теплоизоляцию и долговечность, а пластиковые дымоходы чаще всего используются для котлов с низким уровнем выбросов и в системах с естественной тягой.
Как правильно выбрать конструкцию дымохода для газового котла?
При выборе конструкции дымохода необходимо учитывать мощность котла, тип топлива, а также условия эксплуатации. Важно, чтобы дымоход соответствовал требованиям по тяге и был установлен с учетом всех норм и правил. Рекомендуется проконсультироваться с профессионалом для выбора оптимального варианта.
Что влияет на тягу в дымоходе газового котла?
На тягу в дымоходе влияют несколько факторов: высота и диаметр дымохода, температура газов, а также наличие препятствий и изгибов в системе. Чем выше и прямее дымоход, тем лучше тяга. Также важно следить за состоянием дымохода и регулярно проводить его очистку для обеспечения эффективной работы.
Советы
СОВЕТ №1
Перед установкой дымохода для газового котла обязательно ознакомьтесь с местными строительными нормами и правилами. Это поможет избежать проблем с безопасностью и соответствием стандартам.
СОВЕТ №2
Выбирайте дымоход с учетом типа вашего газового котла. Для конденсационных котлов лучше подходят пластиковые дымоходы, тогда как для традиционных моделей подойдут металлические конструкции. Это обеспечит оптимальную работу системы.
СОВЕТ №3
Регулярно проверяйте и очищайте дымоход от сажи и других отложений. Это не только увеличит эффективность работы котла, но и снизит риск возникновения пожара или отравления угарным газом.
СОВЕТ №4
Обратите внимание на уклон дымохода. Правильный уклон поможет обеспечить хорошую тягу и предотвратить обратную тягу, что может привести к утечке газов в помещение.
