Газовые горелки для котлов: особенности и преимущества

Газовые горелки для котлов обеспечивают эффективное и безопасное отопление в жилых и промышленных помещениях. В статье рассмотрим основные типы газовых горелок, их преимущества и недостатки, а также аспекты выбора и установки. Это поможет вам сделать осознанный выбор при покупке оборудования, что обеспечит надежную работу системы отопления и снизит затраты на энергоресурсы.

Версии газовых горелок

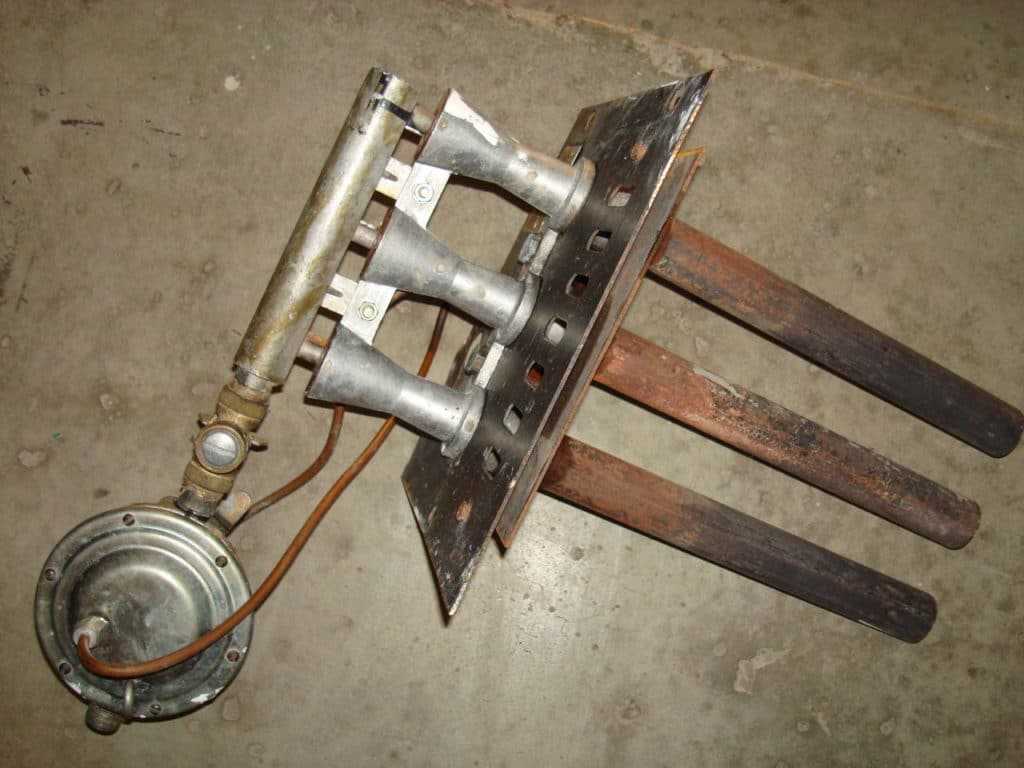

Горелка для газового топлива

Газовые горелки (ГГ) осуществляют смешивание газа и кислорода, поступающего из воздуха. Полученная смесь воспламеняется искрой от пьезоэлемента или электрическим импульсом, что приводит к образованию стабильного факела пламени.

Газовые горелки, используемые в котлах, могут работать на следующих типах топлива:

• газ
• твердые виды топлива
• жидкие виды топлива

В настоящее время также доступны комбинированные модели для котлов, которые способны использовать различные виды топлива без необходимости перенастройки оборудования.

Существует несколько типов ГГ в зависимости от способа подачи кислорода в камеру сгорания:

1. атмосферные,
2. вентиляторные,
3. диффузно-кинетические.

По способу управления пламенем газовые горелки делятся на:

1. одноступенчатые,
2. двухступенчатые,
3. двухступенчатые с плавным регулированием,
4. модулируемые.

Основные требования к газовым горелкам:

1. соответствие стандартам безопасности,
2. возможность создания и поддержания стабильного пламени,
3. быстрое и качественное воспламенение газовой смеси,
4. простота установки фитильного элемента,
5. длительный срок службы,
6. уровень шума в пределах санитарных норм.

Эксперты отмечают, что газовые горелки для котлов являются ключевым элементом в системах отопления и горячего водоснабжения. Они обеспечивают высокую эффективность сжигания газа, что способствует снижению затрат на энергоресурсы. Специалисты подчеркивают, что современные горелки оснащены системами автоматического управления, что позволяет оптимизировать процесс горения и минимизировать выбросы вредных веществ в атмосферу. Кроме того, важным аспектом является выбор горелки в зависимости от типа котла и его мощности. Правильный подбор оборудования гарантирует надежную работу системы и долгий срок службы. В заключение, эксперты рекомендуют регулярно проводить техническое обслуживание газовых горелок для обеспечения их безопасной и эффективной эксплуатации.

https://youtube.com/watch?v=SUsYrO-huyc

Атмосферные ГГ

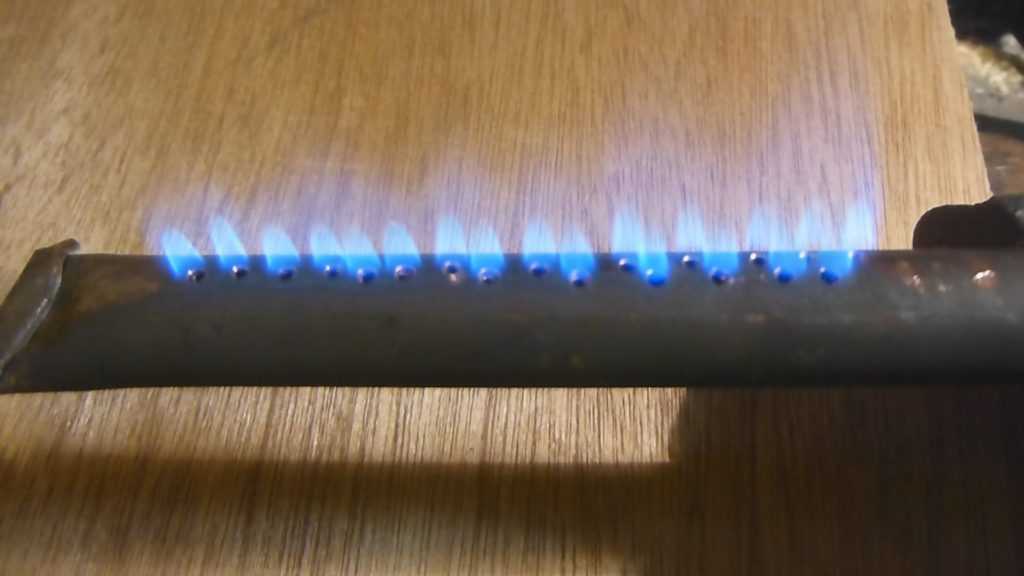

Атмосферная газовая горелка

Такие газовые горелки чаще всего используются в напольных котлах. Их мощность не слишком велика: они способны обогреть помещение площадью до 100 квадратных метров. Существует также другой тип атмосферных горелок, известный как турбированные, которые предназначены для газовых котлов, изначально настроенных на использование природного газа. При необходимости смены топлива требуется установка другой модели горелки, и эту задачу лучше доверить профессионалам.

В атмосферных горелках воздух поступает в зону смешивания с газом естественным образом. Зажигание газовой смеси может осуществляться с помощью пьезорозжига или электроимпульса.

Конструкция такой горелки представляет собой полую трубку с множеством отверстий или систему трубок, по которым газ движется под определённым давлением.

Преимущества турбированной горелки для газовых котлов:

• высокая надёжность,
• простота конструкции,
• безопасность эксплуатации,
• отсутствие шума,
• компактные размеры,
• небольшой вес.

Интересные факты

Вот несколько интересных фактов о газовых горелках для котлов:

1. Эффективность сжигания: Современные газовые горелки используют технологии, такие как модуляция мощности и предварительное смешивание газа с воздухом, что позволяет достигать высокой эффективности сжигания. Это не только снижает потребление газа, но и уменьшает выбросы вредных веществ в атмосферу.

2. Автоматизация и управление: Многие газовые горелки для котлов оснащены системами автоматического управления, которые позволяют оптимизировать процесс горения в зависимости от текущих условий. Это может включать в себя автоматическую настройку пламени, контроль температуры и даже удаленное управление через мобильные приложения.

3. Безопасность и надежность: Современные газовые горелки оборудованы множеством систем безопасности, таких как датчики утечки газа, автоматические отключения и системы контроля пламени. Это делает их не только эффективными, но и безопасными в эксплуатации, что особенно важно для жилых и коммерческих зданий.

https://youtube.com/watch?v=2wy4w274cGE

Вентиляторные ГГ

Вентиляторная газовая горелка

В устройствах с вентиляторной (наддувной) горелкой воздух в камеру сгорания подается с помощью встроенных вентиляторов. Это значительно повышает эффективность котла и позволяет экономнее расходовать топливо. Атмосферные модели обычно уже входят в комплект котла, тогда как вентиляторные горелки необходимо приобретать отдельно.

Наддувные газовые горелки чаще всего устанавливаются в системах с закрытой камерой сгорания, где газ мгновенно смешивается с подаваемым воздухом. Внешне они представляют собой блок, в котором устройство для сжигания газовой смеси соединено с вентилятором. Современные модели обладают автоматизированными системами, что обеспечивает безопасное использование данной газовой техники.

Существует два типа наддувных газовых горелок: вихревые и прямоточными. В вихревых моделях выходные отверстия имеют только круглую форму, в то время как в прямоточном варианте могут быть как круглые, так и прямоугольные.

В фитильных вентиляторных устройствах горючее сжигается в изолированном отсеке, что повышает безопасность работы с газовым котлом.

Преимущества вентиляторных газовых горелок:

1. высокая эффективность.
2. надежная конструкция теплообменника.

Недостатки:

1. значительный уровень шума,
2. зависимость от электросети,
3. высокие затраты на электроэнергию,
4. высокая стоимость.

Основной причиной шума является не сам вентилятор, а газо-воздушные потоки, которые выходят из сопла горелки под высоким давлением. В современных моделях этот недостаток устраняется с помощью установки глушителей.

Несмотря на наличие некоторых недостатков, вентиляторные горелки значительно повышают эффективность работы газовых котлов. Эти устройства также могут использоваться с другими видами топлива, такими как мазут, древесина, солярка или уголь. При использовании газа горелка может эффективно функционировать даже при значительных колебаниях давления в магистральной сети.

Диффузионно-кинетические ГГ в котел

Диффузно-кинетическая работа основывается на следующем принципе: воздух, необходимый для сжигания топлива, поступает в камеру сгорания не полностью. Позже он добавляется в огонь.

Такие горелки для котлов редко используются в бытовых моделях. Чаще всего они применяются в промышленном оборудовании.

В нижней части камеры сгорания располагается подвид этих горелок, который называется подовыми.

Комбинированные версии

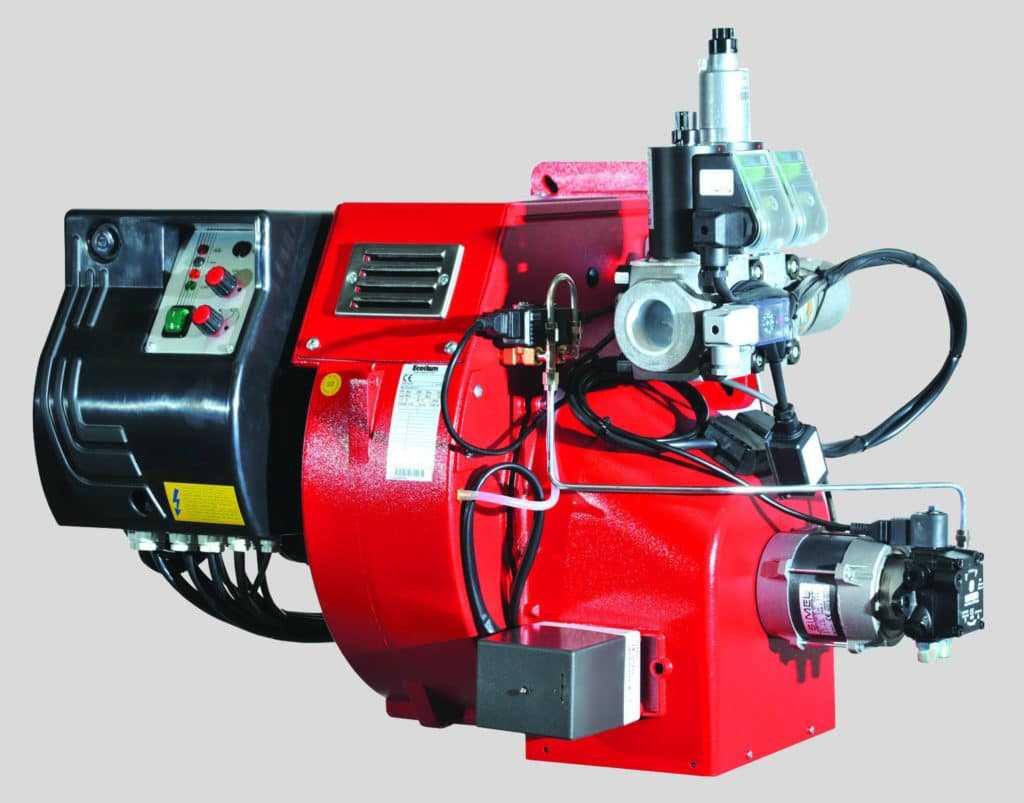

Комбинированная горелка

Модулированные горелки могут использовать различные виды топлива, включая газ, мазут и дизельное топливо. При этом не требуется вносить изменения в техническое оснащение.

В одном устройстве предусмотрены функции для сжигания разных типов топлива. Это преимущество особенно актуально для владельцев, не имеющих доступа к магистральному газу. Кроме того, такая возможность способствует более экономному расходу топлива.

Эти отопительные горелки обладают полной автоматизацией, что позволяет контролировать режим горения, интенсивность пламени и другие параметры работы котла. Благодаря интеллектуальной системе управления, необходимость в постоянном контроле со стороны пользователя значительно снижается.

Тем не менее, у этих горелок есть серьезные недостатки, которые ограничивают их популярность:

1. сложная конструкция,
2. низкий коэффициент полезного действия,
3. трудоемкость перенастройки устройства при смене типа топлива, что требует вмешательства специалиста из газовой службы,
4. высокая стоимость.

Как уже упоминалось, горелки могут различаться по способу управления огнем.

Версии с одной ступенью

Одноступенчатые горелки функционируют в одном фиксированном режиме. Когда используется автоматизация, газовая горелка может часто включаться и отключаться. Это приводит к колебаниям температуры теплоносителя, что негативно влияет на срок службы горелки и эффективность работы котла.

Вариации с двумя ступенями

Для организации работы двухступенчатой горелки предусмотрены два режима или изменяющаяся мощность пламени. Когда котел функционирует на первой ступени, он достигает максимальной производительности, а при переходе на вторую ступень мощность снижается на 50-60%.

Регулировка режимов в котлах осуществляется автоматически, основываясь на данных специальных датчиков. Эти устройства контролируют температуру теплоносителя. Кроме того, изменение режимов может происходить в ответ на колебания давления газа в магистральной сети.

Переход на менее интенсивный режим в котле имеет несколько значительных преимуществ:

1. Снижается расход газа или другого топлива.
2. Увеличивается срок службы оборудования, так как уменьшается количество циклов включения и выключения.

У устройства с двумя ступенями возможна плавная настройка режимов.

Модулируемые варианты

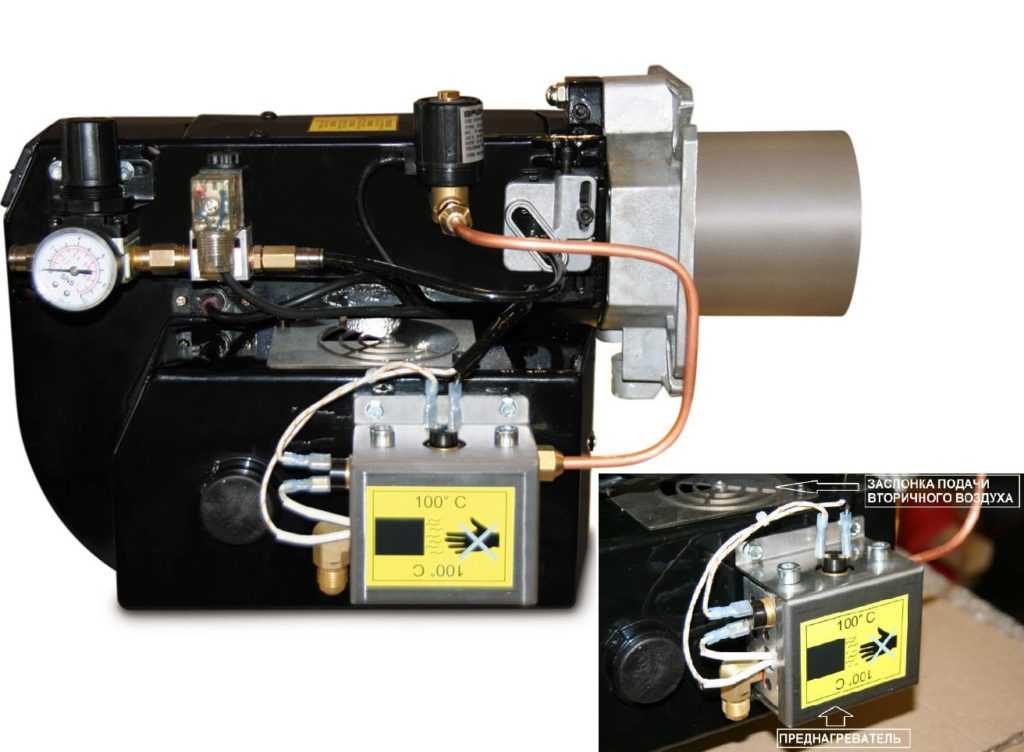

Модулируемая мультитопливная горелка

Модулируемые горелки выделяются своей высокой эффективностью и экономичностью. Их работа основана на плавном регулировании пламени, что позволяет изменять мощность отопительного устройства в диапазоне от 10% до 100%.

В зависимости от метода контроля пламени, эти устройства можно классифицировать на следующие типы:

1. горелки с механическим управлением,
2. горелки с пневматическим управлением,
3. горелки с электронным управлением.

Преимущества модулируемых горелок заключаются в снижении частоты циклов включения и выключения. Это положительно сказывается на эффективности работы всего отопительного оборудования и увеличивает срок его службы.

Кроме того, при использовании котлов, оснащённых модулирующими горелками, можно достичь экономии топлива до 15%. Важно также правильно настроить оборудование для достижения максимальной эффективности.

Модулирующие горелки могут быть установлены в котлах, которые уже работают с другими типами горелок. Это позволяет избежать необходимости замены дорогостоящего оборудования. Достаточно приобрести новую горелку и пригласить специалиста для её установки и настройки всей системы.

Способы обозначения ГГ

Все газовые горелки обозначаются в соответствии с действующими стандартами и правилами. Ниже представлены примеры обозначений, которые указывают на производительность и функции устройства.

Тип прибора обозначается буквами. Буква «Г» указывает на то, что устройство является горелкой.

Если в маркировке присутствует ГМ, это означает, что прибор может использоваться в котлах, работающих как на газе, так и на мазуте.

Дс — это свидетельство о наличии у горелки удлинённого газового сектора.

Р – обозначает ротационную модель.

П – в данном приборе используется форсунка, ротор которой вращается по часовой стрелке.

Л — ротор вращается в обратном направлении (против часовой стрелки).

Направление вращения указанного ротора определяет место установки горелки в зоне сгорания.

Итоги

Если ваш загородный дом отапливается с использованием котла АОГВ или комбинированного котла с газовой горелкой, при выборе такого оборудования важно учитывать не только его мощность, но и другие функциональные характеристики. Особое внимание стоит уделить газовой горелке, так как правильный выбор этого элемента гарантирует эффективное и равномерное отопление вашего дома, а также позволит сэкономить на топливе и продлить срок службы всей отопительной системы.

https://youtube.com/watch?v=929Wka8ykVQ

Выбор газовой горелки в зависимости от типа котла

При выборе газовой горелки для котла необходимо учитывать несколько ключевых факторов, связанных с типом самого котла. Существуют различные виды котлов, такие как напольные, настенные, конденсационные и традиционные, и каждый из них требует специфического подхода к выбору горелки.

Первым шагом в выборе газовой горелки является определение типа котла. Напольные котлы, как правило, имеют большую мощность и могут работать с горелками, которые обеспечивают высокую производительность. Для таких котлов часто используются горелки с атмосферным сгоранием, которые обеспечивают стабильную работу при различных условиях. Важно учитывать, что для напольных котлов могут потребоваться горелки с более сложными системами управления, чтобы обеспечить оптимальную эффективность и безопасность.

Настенные котлы, в свою очередь, имеют более компактные размеры и часто используются в жилых помещениях. Для них подойдут как одноступенчатые, так и многоступенчатые горелки. Многоступенчатые горелки позволяют более точно регулировать мощность и обеспечивают более высокую эффективность сгорания газа. При выборе горелки для настенного котла также следует обратить внимание на уровень шума, так как в жилых зонах это может быть критически важным фактором.

Конденсационные котлы требуют особого внимания при выборе горелки, так как они работают на принципе конденсации водяного пара, что позволяет значительно повысить эффективность использования топлива. Для таких котлов подходят горелки, которые могут работать на низких температурах и обеспечивать оптимальное сгорание газа. Важно также учитывать возможность интеграции горелки с системой управления котлом, чтобы обеспечить максимальную эффективность работы.

Традиционные котлы, которые используются в старых системах отопления, могут быть совместимы с различными типами горелок. Однако при замене старой горелки на новую необходимо учитывать не только мощность, но и тип газа, который будет использоваться. Важно также проверить, соответствует ли новая горелка требованиям безопасности и экологическим стандартам.

Кроме типа котла, при выборе газовой горелки следует учитывать такие факторы, как мощность, эффективность, уровень выбросов и возможность регулировки. Также стоит обратить внимание на производителя и наличие сервисного обслуживания, так как это может существенно повлиять на долговечность и надежность оборудования.

Вопрос-ответ

Как правильно подобрать газовую горелку для котла?

Формула для подсчета достаточно проста: мощность горелки = мощность котла / КПД. То есть для котла на 2500 кВт при КПД 90% нужна горелка 2780 кВт (2500 / 0, 9). То есть для газовой горелки мощностью 2780 кВт получится: 2780 [кВт] х 3.

Что нельзя делать с газовой горелкой?

С газовой горелкой нельзя обращаться неосторожно: не оставлять её без присмотра во время работы, не использовать в закрытых помещениях без вентиляции, не пытаться ремонтировать или разбирать самостоятельно, а также не допускать попадания влаги и загрязнений в горелку.

На сколько хватает одного баллона для газовой горелки?

Горелки со шлангом: 72-82 грамма в день. 100 г баллон: хватит примерно на 1-2 дня. 230 г баллон: хватит примерно на 3-4 дня. 450 г баллон: хватит примерно на 5-6 дней.

Советы

СОВЕТ №1

Перед покупкой газовой горелки для котла, обязательно проверьте совместимость устройства с вашим котлом. Убедитесь, что горелка соответствует требованиям по мощности и типу газа, который вы используете (природный или сжиженный газ).

СОВЕТ №2

Регулярно проводите техническое обслуживание газовой горелки. Это включает в себя чистку, проверку на утечки и настройку параметров работы. Правильное обслуживание поможет продлить срок службы оборудования и повысить его эффективность.

СОВЕТ №3

Обратите внимание на уровень шума, который издает газовая горелка. Некоторые модели работают значительно тише, что может быть важным фактором, особенно если котел установлен в жилом помещении. Выбирайте горелки с низким уровнем шума для комфортного использования.

СОВЕТ №4

Изучите отзывы и рекомендации пользователей перед покупкой. Это поможет вам получить представление о реальных характеристиках и надежности различных моделей газовых горелок, а также избежать распространенных проблем.
