Гидроудар в системе отопления: причины и последствия

Гидроудар в системе отопления может вызвать серьезные повреждения и аварии. В статье рассмотрим причины его возникновения, последствия и способы предотвращения. Понимание гидроудара и его механизмов поможет владельцам домов и специалистам избежать дорогостоящих ремонтов и обеспечить надежную работу отопительных систем.

Что значит гидроудар

Гидравлический удар (гидроудар) представляет собой физическое явление, которое проявляется в резком увеличении давления в определенной части системы, содержащей жидкость, и возникает в результате значительного изменения скорости потока.

В системах отопления основным теплоносителем выступает вода. Вода, как и большинство других жидкостей, считается несжимаемой. Во время движения потока на его пути могут возникать различные препятствия. Для того чтобы гидроудар произошел, преграда должна появиться внезапно. Когда возникает такое препятствие, скорость жидкости снижается, и градиент давления стремится к нулю.

Когда объем жидкости останавливается, на него продолжает действовать сила, создаваемая насосом, который обеспечивает циркуляцию воды. Под воздействием этой силы в определенном участке системы возрастает гидравлическое давление. Это давление воздействует на стенки труб и других элементов системы.

При внезапном устранении препятствия жидкость устремляется в область с наименьшим сопротивлением и давлением. В результате она получает значительную скорость благодаря разнице давлений между зоной высокого давления и свободной областью. Жидкость движется с большой скоростью, и, учитывая ее несжимаемость, может нанести серьезный ущерб элементам и конструкциям системы отопления. Сила удара, возникающая при гидроударе, зачастую значительно превышает силу удара от молотка. Поэтому мощные гидроудары способны разрушать металлические компоненты и устройства, что может привести к разгерметизации систем и возникновению опасности получения ожогов горячей водой.

Эксперты в области отопительных систем подчеркивают, что гидроудар является одной из наиболее распространенных проблем, с которыми сталкиваются владельцы домов. Это явление возникает, когда поток воды в системе резко изменяется, что приводит к ударным волнам и, как следствие, к повреждениям труб и оборудования. Специалисты отмечают, что гидроудар может вызвать не только утечки, но и серьезные аварии, требующие дорогостоящего ремонта. Для предотвращения таких ситуаций рекомендуется устанавливать специальные устройства, такие как демпферы и предохранительные клапаны, которые помогают сгладить резкие изменения давления. Кроме того, регулярное техническое обслуживание системы отопления и правильный расчет ее параметров также играют ключевую роль в минимизации рисков, связанных с гидроударом.

https://youtube.com/watch?v=lSXPeWBoKvo

Причины возникновения

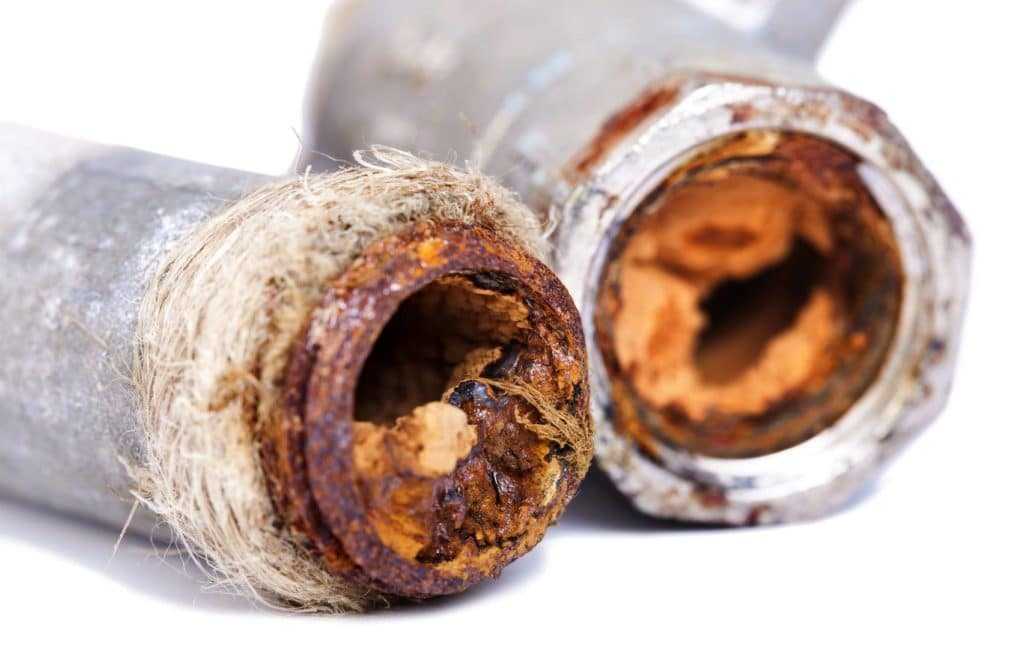

Сужение трубопровода

Существует несколько ключевых факторов, способствующих возникновению гидроударов в отопительных системах. К ним относятся:

1. Резкое открытие или закрытие запорной арматуры,
2. Наличие воздушных пробок в системе,
3. Резкое сужение трубопровода,
4. Изгибы трубопровода,
5. Внезапные изменения в работе насоса – его запуск или остановка.

Внезапные действия с запорной арматурой, такие как открытие или закрытие, приводят к мгновенному изменению давления в области устройства. При закрытии давление на арматуру и ее соединения возрастает, что может привести к повреждению уплотнений резьбовых соединений, межфланцевых прокладок, а в условиях высокого давления – и самих элементов запорного устройства.

При быстром открытии арматуры в зоне за ней образуется область с пониженным давлением. Жидкость стремительно устремляется в эту область, увеличивая свою скорость. В результате этого могут пострадать элементы, находящиеся за арматурой. Особенно уязвимыми к гидроударам являются участки с высоким гидравлическим сопротивлением, такие как изгибы трубопроводов и отопительные приборы (радиаторы, конвекторы и т.д.).

Воздушные пробки в системе возникают из-за неправильной конфигурации или ошибок при монтаже. Неправильный уклон трубопроводов может привести к образованию «мешков» и «мертвых зон», где часто скапливаются воздушные пробки.

Когда жидкость сталкивается с пробкой, она останавливается, и давление начинает расти. Жидкость постепенно сжимает воздушный объем, и при достижении определенного давления пробка прорывается. После этого жидкость с большой скоростью устремляется в область с пониженным давлением, нанося повреждения элементам системы.

При резком сужении трубопровода вода также начинает двигаться с высокой скоростью. Сужение может возникнуть как в процессе строительства сети, так и из-за образования отложений (накипи и т.д.). Переход между различными диаметрами трубопроводов должен осуществляться плавно.

Часто причиной гидроударов становится изменение режима работы циркуляционного насоса. Особенно это происходит при его запуске, особенно на высокой скорости. В этом случае жидкость начинает двигаться по трубопроводам, которые до этого находились под гидростатическим давлением. При запуске вода получает динамическую составляющую давления, что увеличивает ее скорость.

При остановке насоса он становится естественным препятствием для воды. Давление перед ним возрастает, и происходит выброс порций рабочей жидкости через рабочее колесо.

Гидроудары являются обычным явлением в системах парового отопления. Они возникают из-за различий в фазовом состоянии пара и воды. Поэтому трубопроводы в паровых системах изготавливаются из металлов с увеличенной толщиной стенок.

Интересные факты

Вот несколько интересных фактов о гидроударе в системе отопления:

1. Причины возникновения: Гидроудар, или водяной удар, возникает в результате резкого изменения скорости потока воды в трубопроводе. Это может произойти, например, при быстром закрытии крана или отключении насоса. В результате создается ударная волна, которая может вызвать значительное давление в системе, что потенциально приводит к повреждению труб и оборудования.

2. Эффекты на оборудование: Гидроудар может привести не только к повреждению труб, но и к разрушению фитингов, клапанов и даже котлов. В некоторых случаях это может вызвать утечку или даже разрыв системы отопления, что приведет к серьезным последствиям, включая затопление помещений.

3. Методы предотвращения: Для предотвращения гидроудара в системах отопления используются различные методы, такие как установка амортизаторов давления, специальных клапанов и систем управления потоком. Также важно правильно проектировать систему, учитывая скорость потока и возможные изменения давления, чтобы минимизировать риск возникновения гидроудара.

https://youtube.com/watch?v=4VtC3zuLlws

Основные способы защиты

Для защиты материалов, оборудования и систем от гидравлических ударов используются следующие методы:

1. Установка терморегуляторов с интегрированным шунтом,
2. Вставки из эластичного материала,
3. Установка мембранных устройств,
4. Управление режимами работы насоса на основе данных датчиков давления в системе,
5. Проведение общих профилактических мероприятий.

В качестве запорной арматуры применяются терморегуляторы с встроенным шунтом. Шунт представляет собой трубку небольшого диаметра, которая позволяет сбрасывать избыточный теплоноситель при повышении давления.

Стальные компоненты чаще всего подвержены разрушению из-за гидроударов, что связано с жесткостью конструкции и отсутствием амортизирующего эффекта. Для создания амортизирующего элемента часто устанавливают небольшие участки из полимерных труб, обладающих высокой гибкостью. При гидроударе они способны компенсировать ударное воздействие за счет изгиба, не подвергаясь повреждениям.

Гидроаккумуляторы и расширительные баки также эффективно справляются с избыточным давлением, принимая его на себя. Мембрана, изготовленная из резины или полимеров, изгибается и сжимает воздух в воздушной камере. В освободившееся пространство поступает вода из системы отопления, что снижает общее давление в системе.

Циркуляционные насосы оборудуются системой управления, основанной на контроле давления. Датчик следит за давлением воды в системе. При его увеличении он отправляет сигнал на снижение оборотов насоса. Такая система подходит для насосов с частотным регулированием скорости вращения рабочего колеса.

Общие профилактические меры для предотвращения гидроударов и их последствий включают:

• Плавное управление запорной арматурой,
• Включение насосов на низкой скорости,
• Проверку работоспособности воздухоотводчиков и предохранительных клапанов,
• Регулярное и своевременное стравливание воздуха из оборудования,
• Периодический визуальный осмотр на предмет целостности элементов отопления,
• Контроль состояния мембраны в экспанзоматах.

Гидравлические удары являются распространенным и опасным явлением в системах отопления. Их своевременное предотвращение поможет защитить коммуникации и оборудование от повреждений, сохраняя их целостность и работоспособность.

https://youtube.com/watch?v=vXHtAWwlXLE

Последствия гидроудара для системы отопления

Гидроудар, или водяной удар, представляет собой резкое изменение давления в системе отопления, которое возникает в результате быстрого изменения скорости потока воды. Это явление может иметь серьезные последствия для всей системы, включая трубы, радиаторы и котлы.

Одним из основных последствий гидроудара является повреждение трубопроводов. При резком изменении давления в системе, трубы могут испытывать значительные механические нагрузки, что может привести к их деформации, трещинам или даже разрывам. Особенно уязвимыми являются старые или изношенные трубы, которые не способны выдерживать такие нагрузки.

Кроме того, гидроудар может вызвать повреждение соединений и фитингов. В местах соединения труб, где используются различные материалы, может произойти расхождение или протечка, что приведет к утечкам воды и, как следствие, к повреждению окружающих конструкций и материалов.

Еще одним серьезным последствием является повреждение радиаторов. В результате гидроудара может произойти разрыв радиатора или его внутренних элементов, что приведет к утечке теплоносителя и снижению эффективности системы отопления. Это может потребовать замены радиаторов или их ремонта, что влечет за собой дополнительные затраты.

Гидроудар также может негативно сказаться на работе котла. Резкие колебания давления могут привести к сбоям в работе автоматических систем управления, что может вызвать перегрев или другие неисправности. В некоторых случаях это может привести к необходимости полной замены котла.

Не менее важным последствием гидроудара является образование воздушных пробок в системе отопления. Резкие изменения давления могут способствовать образованию пузырьков воздуха, которые, попадая в радиаторы и трубы, могут значительно снизить эффективность теплообмена и привести к неравномерному прогреву помещений.

В заключение, гидроудар в системе отопления может иметь серьезные и разнообразные последствия, включая повреждение труб, соединений, радиаторов и котлов, а также образование воздушных пробок. Поэтому важно принимать меры для предотвращения этого явления, такие как установка специальных устройств, регулирующих давление, и регулярное техническое обслуживание системы отопления.

Вопрос-ответ

Как избавиться от гидроударов в системе отопления?

Резкое повышение давления в системе, которое приводит к гидроудару, исключается. В качестве амортизатора можно использовать трубу из эластичного пластика или термостойкого армированного каучука, который будет гасить энергию гидравлического удара.

Как происходит гидроудар в системе отопления?

Появление гидроудара вызвано внезапным и быстрым усилением движения потока жидкости. Например, гидроудар можно вызвать неожиданным перекрытием запорного клапана. Он может быть, если произошел сбой работы насоса. В этот момент происходит действие силы инерции жидкостного столба на затворный клапанный механизм.

Советы

СОВЕТ №1

Регулярно проверяйте давление в системе отопления. Низкое или высокое давление может привести к гидроудару. Убедитесь, что давление находится в пределах рекомендованных значений, чтобы избежать резких колебаний и повреждений трубопроводов.

СОВЕТ №2

Установите специальные устройства, такие как амортизаторы или демпферы, которые помогут смягчить удары в системе. Эти устройства могут значительно снизить риск возникновения гидроудара, особенно в системах с высокими температурами и давлением.

СОВЕТ №3

Проводите регулярное обслуживание и чистку системы отопления. Накопление воздуха или грязи в трубах может привести к изменению давления и, как следствие, к гидроудару. Убедитесь, что система работает эффективно и без препятствий.

СОВЕТ №4

При установке или замене оборудования, такого как насосы и котлы, выбирайте модели, которые имеют встроенные защитные механизмы от гидроудара. Это поможет предотвратить возможные повреждения и продлить срок службы вашей системы отопления.
