Грамотное проектирование электрики на кухне

Кухня — сердце дома, где сосредоточены кулинарные эксперименты и множество электрических приборов, от холодильника до микроволновки. Проектирование электрики на кухне — ключевой этап, обеспечивающий безопасность и функциональность. В статье рассмотрим, как правильно спроектировать электропроводку, рассчитать количество розеток, определить размещение выключателей и учесть другие важные моменты монтажа, чтобы кухня была комфортной и безопасной.

Основные сведения

Электромонтажные работы, как и сантехнические, следует выполнять на самых ранних стадиях ремонта. Оптимально, если эти работы будут завершены до начала черновой отделки. Проектирование и прокладка электрических проводов должны осуществляться в соответствии с определенными стандартами:

• все открытые концы кабелей (скрутки, соединения с помощью клемм и т.д.) должны быть надежно заизолированы с использованием подходящих материалов;
• установка розеток и распределительных коробок должна производиться в местах, которые легко доступны;
• прокладка проводов должна осуществляться по четко вертикальным и горизонтальным линиям;
• выключатели и розетки следует размещать не ближе 500 мм от металлических конструкций, водопровода и газопровода.

Правильная разводка электропроводки на кухне подразумевает скрытие проводов в заранее подготовленных каналах в стенах. Открытое размещение проводов недопустимо, так как это противоречит правилам пожарной безопасности. Поэтому любые идеи о том, чтобы «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков, должны быть отвергнуты.

Считается, что минимальный набор для кухни включает три розетки, предназначенные для подключения холодильника, духовки и плиты. Однако в современных ремонтах их количество зачастую значительно больше.

Эксперты в области электрики подчеркивают важность грамотного проектирования электрической системы на кухне. Правильное распределение электроприборов и розеток не только обеспечивает удобство в использовании, но и гарантирует безопасность. Специалисты рекомендуют учитывать мощность всех устройств, таких как холодильники, плиты и микроволновые печи, чтобы избежать перегрузок. Также важно предусмотреть защитные устройства, такие как УЗО, которые минимизируют риск короткого замыкания. Кроме того, размещение розеток на удобной высоте и в достаточном количестве позволит избежать использования удлинителей, что также повысит уровень безопасности. Внимание к деталям на этапе проектирования поможет создать функциональное и безопасное пространство для приготовления пищи.

Схема разводки электрики на кухне, монтаж электропроводки в новостройке

С чего начать

Подавляющую часть электрических «точек» необходимо планировать под кухонный гарнитур, поэтому изначально желательно знать его конфигурацию, расположение бытовой техники, мойки и вспомогательных приборов. Кроме того, должны быть и дополнительные розетки, в том числе, для подключения пылесоса, системы кондиционирования воздуха, телевизора, телефонной зарядки и т. д.

Учитывая все вышесказанное, начинать работу необходимо со следующих моментов:

• составление схемы помещения с расстановкой мебели и потребителей;
• предварительное обозначение мест размещения розеток и выключателей;
• определение предполагаемой нагрузки.

После того как будет подготовлен «черновик» разводки, можно переходить к выполнению схемы в масштабе. Уже на этом этапе необходимо учесть реальные размеры техники, мебели, роста пользователей и ряд других моментов. Как только все будет готово, можно вызывать специалистов по электромонтажу для обсуждения деталей, разработки проекта и последующего выполнения работ.

Интересные факты

Вот несколько интересных фактов о грамотном проектировании электрики на кухне:

1. Безопасность и защита от влаги: На кухне, где часто используются вода и пар, важно учитывать уровень защиты электроприборов. Влажные зоны, такие как над раковиной и вблизи плиты, должны быть оборудованы розетками с защитой от влаги (IP44 и выше). Это помогает предотвратить короткие замыкания и электрические удары.

2. Энергоэффективность: Правильное проектирование электрики на кухне может значительно снизить потребление энергии. Например, использование светодиодного освещения вместо традиционных ламп не только уменьшает счета за электричество, но и продлевает срок службы осветительных приборов. Также стоит учитывать установку энергосберегающих бытовых приборов, которые могут быть подключены к отдельным цепям.

3. Удобство и функциональность: При проектировании электрики важно учитывать расположение розеток и выключателей для максимального удобства. Например, размещение розеток на уровне столешницы позволяет легко подключать мелкую бытовую технику, такую как блендеры и тостеры, без необходимости тянуть удлинители. Также стоит предусмотреть дополнительные источники питания для будущих устройств, таких как посудомоечные машины или микроволновые печи.

7 ПРАВИЛ качественной ЭЛЕКТРИКИ в современном ремонте. Ремонт квартир в новостройке. ЖК Символ

Выбор и количество розеток

В этой статье подробно рассмотрены различные типы розеток и их оптимальное количество. Важно помнить, что неучтённые детали могут создать множество проблем в процессе эксплуатации кухни. В идеале стоит заранее установить розетки для основных бытовых приборов и оборудования:

• холодильник;
• микроволновая печь;
• духовой шкаф;
• посудомоечная машина;
• стиральная машина;
• варочная поверхность;
• вытяжка;
• электрический чайник, миксер, тостер и другие мелкие устройства;
• телевизор;
• кондиционер;
• электрический теплый пол.

Даже если некоторые из этих приборов пока не используются или отсутствуют, гораздо проще заранее проложить для них проводку, чем потом искать подходящее место для подключения и использовать длинные удлинители. Также будет полезно предусмотреть одну или две дополнительные (резервные) розетки для подключения светильников, гирлянд, ноутбуков и прочих устройств.

Рекомендации по размещению фурнитуры

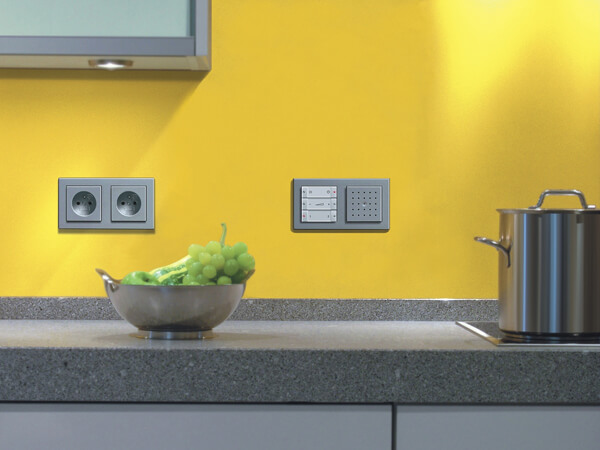

Расположение розеток и выключателей должно высчитываться с учетом их удобного и безопасного использования. В зоне фартука их обычно монтируют над столешницей, на высоте 10–15 см от нее. Розетки под встроенную бытовую технику рекомендуется выполнять в 20–30 см от уровня пола.

Статья в тему:

Розетки в кухонном фартуке для освещения и техники — как безопасно установить и скрыть

Выключатели желательно располагать в 1 метре от чистового напольного покрытия. С целью возможности отключения приборов розетки должны находиться справа или слева от них в 10–20 см. Недопустимо выбирать места, в которых к электрическим кабелям и вилкам будет ограниченный доступ.

Необходимо учесть, что под варочную поверхность можно не устанавливать фурнитуру, а ограничиться выводом кабеля, поскольку большая часть современных плит не оснащается вилками, такое оборудование рассчитано на подключение посредством клеммы. Розетку под вытяжку следует размещать выше «купола» — ориентировочно, 120–140 см от пола.

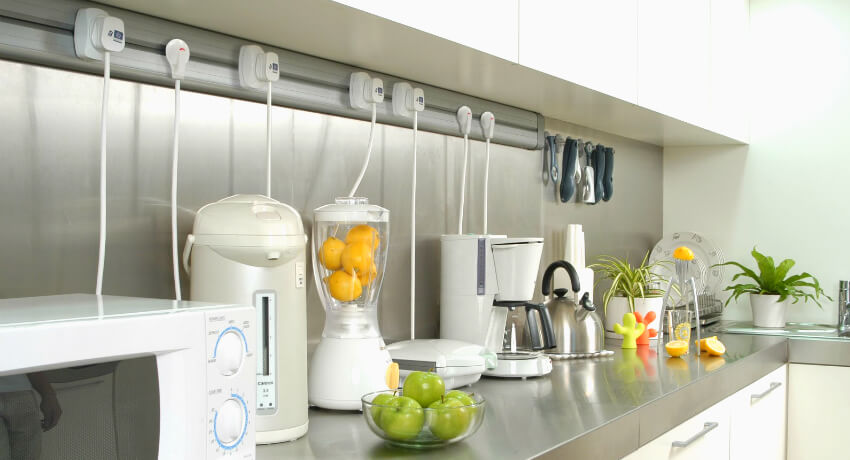

Отдельно необходимо предусмотреть точку для подключения блока питания светодиодной подсветки в рабочей зоне кухни. Фартук достаточно оборудовать 3–5 стационарными розетками. В последнее время большую популярность, за счет своего удобства и унификации, набирает встраиваемая в столешницу выдвижная фурнитура.

Планируя размещение посудомоечной или стиральной машины, следует знать, что розетки для соответствующей бытовой техники должны находиться в рядом стоящем распашном шкафу. Вариант с установкой фурнитуры за бытовой техникой не подходит.

Дело в том, что выступающая часть штепселя попросту может не дать задвинуть корпус на необходимую глубину. Кроме того, розетки должны иметь дополнительную защиту от влаги, а в распределительном щите быть подключенными через устройство защитного отключения на 30мА. Аналогичное требование есть и к фурнитуре, размещаемой возле раковины.

В непосредственной близости от гарнитура размещение свободных или дополнительных розеток не рекомендуется. Намного правильнее будет их предусмотреть, например, рядом с рабочим столом или над ним, тем самым расширив рабочую зону кухни и сделав ее более функциональной.

Желательно, чтобы точки электропитания не выступали над варочной поверхностью, поскольку это чревато постепенным «обрастанием» их жиром, попаданием внутрь влаги и появлением других нежелательных факторов. Если фартук планируется на основе кафеля, заранее необходимо продумать раскладку керамики так, чтобы розетка не попала в стык двух плиток.

Розетки для кухни

Установка выключателей

Подключение освещения представляет собой отдельный аспект электромонтажных работ. Наилучшим вариантом считается использование двухклавишного выключателя, который позволяет сделать рабочую зону более универсальной. Кроме того, установка автоматической подсветки на подвесные шкафчики будет весьма полезной.

Обычно выключатели устанавливаются рядом с входной дверью, на расстоянии 10–15 см от проема. В некоторых случаях их можно разместить и в коридоре.

Выбор места для установки фурнитуры зависит от особенностей планировки и предпочтительных вариантов расстановки мебели. Также стоит рассмотреть возможность установки проходного выключателя света в коридоре, который будет удобно использовать и на кухне.

Устройство подсветки в гарнитуре

Мягкий направленный свет сделает любой процесс приготовления пищи, особенно в вечернее время, более удобным, приятным и комфортным. Обычно в качестве основного источника выбираются светодиодные элементы, помещаемые в специальный алюминиевый корпус. Прикрепляются они обычно непосредственно к фартуку, к нижней части ящиков или встраиваются в их дно.

Многие не знают, как сделать правильно выключатель для такого света. Ответ очень прост — его желательно разместить также на фартуке, вместе с блоком розеток рабочей зоны. Соответственно, заранее должна быть предусмотрена и проложена проводка под подсветку.

Выбор светильника

Кухня является местом, где не только приготавливают пищу, но и обедают. Именно поэтому освещение комнаты должно быть сбалансированным и достаточным. Стоит учитывать, что встроенных светильников и бра здесь априори быть не может.

Наилучшим решением считается выбор большого и мощного источника света, размещаемого по центру потолка. Если же дизайн интерьера предусматривает наличие настенных ламп, отказываться от них не стоит. Однако необходимо понимать, что они будут использоваться, как элемент декора или как дополнительная подсветка.

Техническая часть

После того как на кухне будет подключено электричество, провода будут уложены в штробы, а монтажные коробки установлены в стенах, стоит определиться с выбором фурнитуры, которая будет использоваться в дальнейшем. Среди ключевых рекомендаций можно выделить:

• использование розеток, рассчитанных на ток не менее 16 Ампер;
• для варочной поверхности фурнитура должна выдерживать ток в 32 Ампера;
• вблизи влажных зон розетки должны быть защищены от влаги;
• пластик фурнитуры должен иметь гладкую поверхность, что значительно упростит уход за ней.

Заинтересованные владельцы квартир, безусловно, захотят узнать, какой провод используется и его сечение. Важно, чтобы он имел алюминиевую жилу, был заземлен и имел негорючую изоляцию.

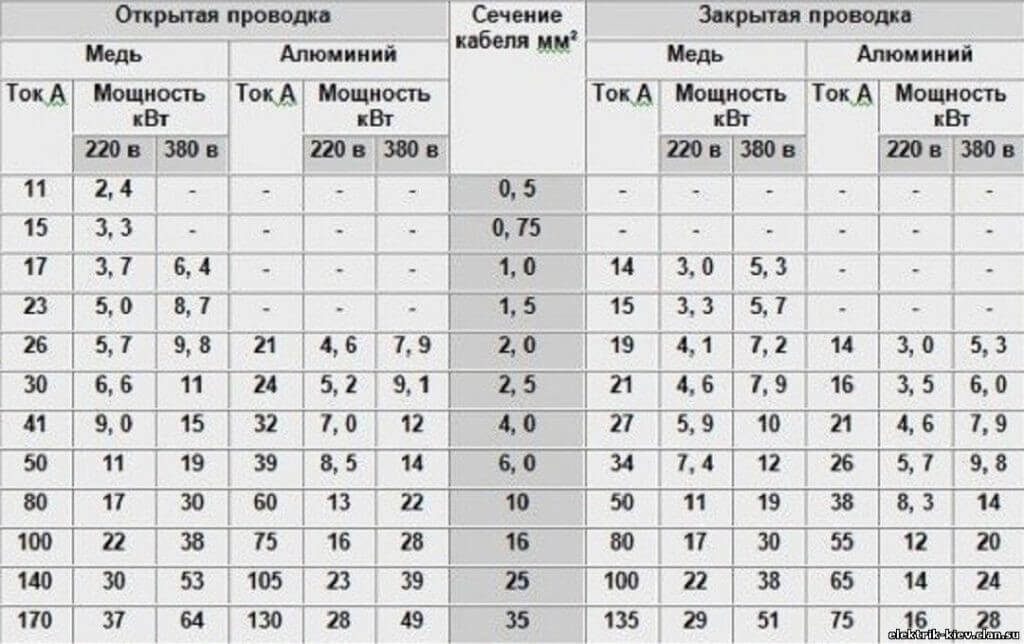

Сечение провода определяется в зависимости от нагрузки, которую он будет выдерживать. Обычно, для стандартных розеток используется сечение 2,5 квадратных миллиметров, а для плит — 4 квадратных миллиметра. Вся необходимая информация по этому вопросу представлена в соответствующих таблицах.

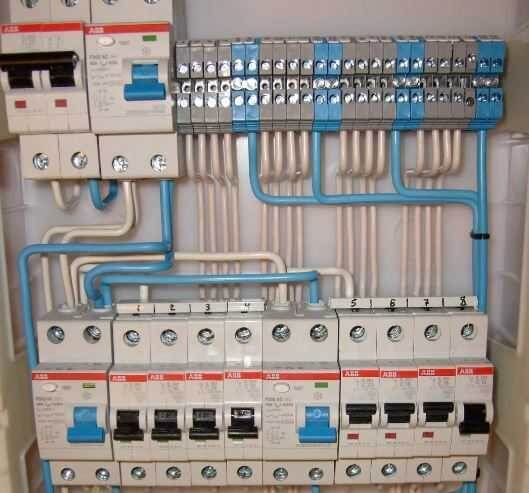

Проектирование электрического щитка

Данный этап является одним из самых важных. Определившись с нагрузками, сечением проводов, размерами гарнитура, предпочитаемыми местами установки розеток, можно переходить к сборке щитка. Зачастую он общий для всей квартиры, и в него поступают провода с соседних комнат, санузла, лоджии и кладовки.

В целях защиты оборудования от перепадов напряжения нелишним будет установить соответствующее защитное реле. На входе в квартиру дополнительно рекомендуется предусматривать общий выключатель.

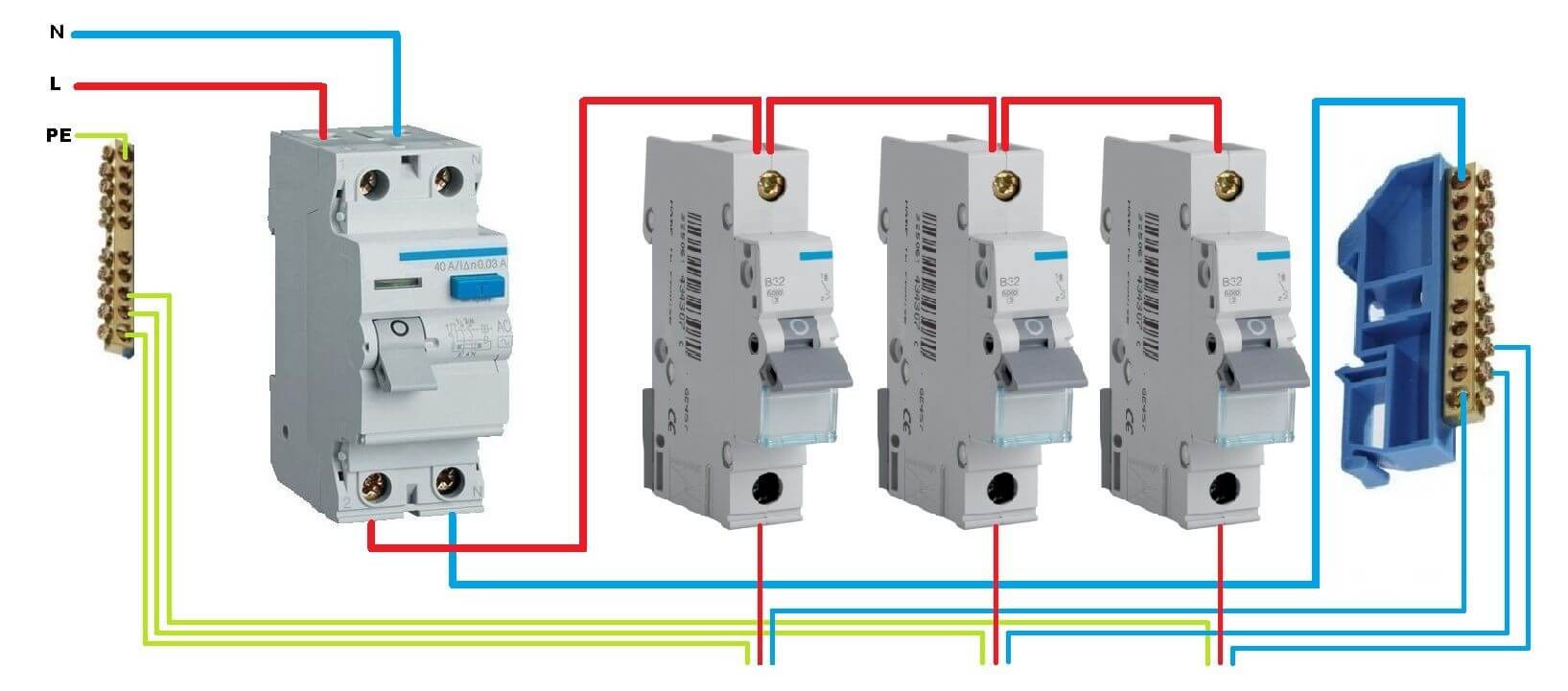

Обязательным атрибутом любого современного электрического щита является УЗО. Оно может поставляться отдельным модулем либо дифференциальным автоматом. Суть его работы заключается в отключении подачи напряжения при утечке тока.

Фактически, эта, казалось бы, незначительная деталь электрического щита способна защитить человека от поражения током. Ставить ее желательно на каждый контур, однако, при ограниченном бюджете, допускается установка общего УЗО на весь щит номиналом в 50 Ампер.

Полезные советы

Оптимальной считается кухонная электропроводка, которая включает несколько контуров. Холодильник рекомендуется подключать на отдельную неотключаемую линию, дополнительно объединяя с ней освещение в прихожей и розетку для роутера (если имеется, то и для видеорегистратора). Кроме того, для следующих устройств следует предусмотреть отдельные контуры:

• кондиционер;
• варочную панель;
• духовой шкаф;
• блок розеток на фартуке, вытяжку;
• посудомоечную и стиральную машину;
• розетки в нижних шкафах для измельчителя и микроволновой печи;
• освещение;
• систему подогрева пола (если планируется).

Каждый контур должен быть подключен к своему автомату — обычно на 16 Ампер (для освещения — 10 Ампер) — и отдельным (или одним общим групповым) устройством защитного отключения (УЗО). Если в доме предусмотрено заземление, вся электропроводка должна быть выполнена с использованием трехжильных медных проводов.

С учетом данной информации, можно осуществить правильный и безопасный электромонтаж. Однако стоит отметить, что без необходимых навыков, знаний и опыта, а также понимания основ электрики, лучше воздержаться от самостоятельного выполнения всех вышеперечисленных работ.

Безопасность и защита электропроводки

При проектировании электрики на кухне безопасность и защита электропроводки являются первоочередными задачами. Кухня — это место с повышенной влажностью и высокой вероятностью возникновения коротких замыканий, поэтому необходимо учитывать множество факторов, чтобы избежать несчастных случаев и обеспечить надежную работу электрических приборов.

Первым шагом в обеспечении безопасности является правильный выбор материалов. Все проводники должны быть выполнены из качественного меди или алюминия, а изоляция — из огнестойких и влагостойких материалов. Рекомендуется использовать кабели с двойной изоляцией, что значительно повысит их защитные свойства.

Следующий аспект — это размещение розеток и выключателей. Они должны находиться на безопасном расстоянии от водных источников, таких как раковина или плита. Рекомендуется устанавливать розетки на высоте не менее 1 метра от пола, чтобы минимизировать риск попадания влаги. Также стоит использовать розетки с защитными крышками или влагозащитными корпусами, которые предотвратят попадание воды и грязи.

Важно также учитывать количество и мощность подключаемых приборов. На кухне часто используются мощные устройства, такие как холодильники, плиты и микроволновые печи. Для каждого из них необходимо предусмотреть отдельные линии с соответствующими автоматами защиты. Это позволит избежать перегрузок и сбоев в работе электросети.

Не менее важным элементом безопасности является установка УЗО (устройств защитного отключения). Они предназначены для защиты от поражения электрическим током и срабатывают при обнаружении утечки тока. УЗО должны быть установлены на все розетки, находящиеся в зоне повышенной опасности, а также на линии, питающие мощные электроприборы.

При проектировании электрики на кухне следует также учитывать необходимость заземления. Все металлические конструкции, такие как раковины и плиты, должны быть заземлены, чтобы предотвратить риск поражения электрическим током. Заземляющие проводники должны быть выполнены из качественных материалов и иметь надежное соединение с заземляющим контуром.

Наконец, важно помнить о регулярном обслуживании и проверке электропроводки. Рекомендуется проводить периодические осмотры и тестирование всех электрических систем, чтобы выявить возможные проблемы на ранней стадии. Это поможет избежать серьезных аварий и обеспечит долгосрочную и безопасную эксплуатацию электрических систем на кухне.

Вопрос-ответ

Как правильно расположить электрику на кухне?

Розетки для освещения навесных шкафов удобно расположить на высоте 5–10 см над ними – так они будут не видны. Расположение дополнительных розеток на кухне, например, для пылесоса, осуществляется на высоте 30–40 см от пола, а выключатели устанавливаются на высоте 75–90 см и в 10–15 см от дверного косяка.

Каковы требования к электросети на кухне?

Кухни потребляют больше всего электроэнергии, чем любые другие помещения в доме. В новых домах для кухонь требуется не менее восьми цепей. Освещение на кухне должно быть обеспечено отдельной цепью на 15 или 20 ампер. УЗО для бытовой техники предусмотрено в том числе для сушилок, настенных духовок, варочных панелей и микроволновых печей.

Сколько групп электропроводки нужно на кухне?

1 группа – освещение. 2 группа – для бытовой техники небольшой мощности (вытяжка, холодильник и так далее). 3 группа – электрической проводки для силовых электрических приборов (машина для мытья посуды, машинка для стирки). 4 группа – для плиты.

Советы

СОВЕТ №1

Перед началом проектирования электрики на кухне, тщательно продумайте расположение всех электроприборов. Убедитесь, что розетки находятся в удобных местах, чтобы избежать использования удлинителей и обеспечить безопасность.

СОВЕТ №2

Обратите внимание на мощность электроприборов, которые будут использоваться на кухне. Убедитесь, что проводка и розетки соответствуют требованиям по нагрузке, чтобы избежать перегрева и короткого замыкания.

СОВЕТ №3

Не забывайте о безопасности: устанавливайте розетки с защитными крышками, особенно если у вас есть маленькие дети. Также рассмотрите возможность установки автоматических выключателей для защиты от перегрузок.

СОВЕТ №4

При проектировании освещения на кухне используйте комбинацию общего и локального освещения. Это поможет создать комфортную атмосферу и обеспечит достаточное освещение для всех рабочих зон.
