Индукционный отопительный котел для эффективного обогрева

Индукционные отопительные котлы — это эффективное и экономичное решение для обогрева жилых и коммерческих помещений. В статье рассмотрим принцип работы индукционных котлов, их преимущества и недостатки, а также сравним с традиционными системами отопления. Эта информация будет полезна владельцам домов и специалистам в области отопления, стремящимся выбрать оптимальный вариант.

Индукционный отопительный электрокотел

Индукционное отопление основывается на принципе электромагнитной индукции. Суть этого процесса заключается в том, что электрическая энергия создает электромагнитное поле, которое, в свою очередь, нагревает металлический сердечник, выполненный из ферромагнитного материала. Этот сердечник передает теплоту теплоносителю, таким как вода или масло, который затем распределяет тепло по трубопроводам системы отопления. Для эффективного преобразования электрической энергии в тепловую необходимы три ключевых элемента: переменный ток (обычная электросеть 220 В), индуктор в форме медной многовитковой цилиндрической катушки и ферромагнитный сердечник, изготовленный из металла.

Эксперты в области отопительных технологий отмечают, что индукционные котлы становятся все более популярными благодаря своей высокой эффективности и экологичности. Они используют принцип индукционного нагрева, что позволяет значительно сократить потребление электроэнергии по сравнению с традиционными электрическими котлами. Специалисты подчеркивают, что такие устройства обеспечивают быстрый и равномерный обогрев помещений, что особенно важно в условиях холодного климата. Кроме того, индукционные котлы отличаются долговечностью и низкими эксплуатационными расходами, что делает их привлекательным выбором для современных домов. Однако эксперты также предупреждают о необходимости правильного выбора модели и установки, чтобы максимально использовать преимущества этой технологии.

https://youtube.com/watch?v=m88tLtaiGqs

Конструкция котла

Индукционный отопительный котел: конструкция и принцип работы

Конструкция индукционного электрокотла довольно сложна и представляет собой многослойную систему:

1. Внешняя оболочка выполнена из металлического корпуса.
2. Внутри корпуса располагается двойной слой изоляции, который включает в себя как электрическую, так и теплоизоляцию.
3. Третий элемент котла – ферромагнитный сердечник, состоящий из двух трубок с толщиной стенок 10 мм. Эти трубки имеют разные диаметры, и одна вставляется в другую. Внутренняя труба окружена обмоткой и выполняет роль сердечника, который нагревает стенки внешней трубы.
4. Установка котла требует наличия насоса и расширительного бака. Расширительный бак служит для временного хранения теплоносителя до его поступления в систему трубопроводов. Предохранительный клапан предотвращает обратное движение воды. Насос является обязательным компонентом установки электрокотла, так как он обеспечивает постоянную скорость движения теплоносителя по трубопроводу, что гарантирует равномерный прогрев помещения.

Индукционный электрический котел подключается к электросети, что запускает процесс нагрева ферромагнитного сердечника. Важно отметить, что для однофазной сети с напряжением 220 В рекомендуется устанавливать котел мощностью 12 кВт. Внутрь котла водяной теплоноситель поступает через патрубок, приваренный к нижней части устройства. Он проходит через пространство между внешней трубкой и стенками корпуса котла. Постепенно нагреваясь до необходимой температуры, вода поступает в сердечник, а затем поднимается к радиаторам отопления.

Интересные факты

Вот несколько интересных фактов об индукционных отопительных котлах:

1. Эффективность и экономия: Индукционные котлы обладают высокой эффективностью, достигающей 95-98%. Это связано с тем, что они используют электромагнитную индукцию для нагрева, что позволяет минимизировать потери энергии и значительно сократить расходы на отопление по сравнению с традиционными газовыми или электрическими котлами.

2. Безопасность и экологичность: Индукционные котлы не выделяют вредных выбросов, так как работают на электричестве. Это делает их более экологически чистым вариантом по сравнению с котлами, работающими на ископаемом топливе. Кроме того, они не требуют дымоходов и могут быть установлены в помещениях без риска отравления угарным газом.

3. Компактность и простота установки: Индукционные котлы имеют компактные размеры и могут быть установлены в ограниченных пространствах. Они не требуют сложной системы трубопроводов или резервуаров для хранения топлива, что упрощает процесс установки и обслуживания.

https://youtube.com/watch?v=Z8ujmD7G2sw

Котел электрический отопительный индукционный: плюсы и минусы

Выбор индукционной отопительной системы обусловлен рядом значительных преимуществ:

1. Процесс нагрева теплоносителя происходит дважды.
2. На внутренних стенках котла и труб не образуется накипь. Это связано с тем, что при формировании электромагнитного поля внутри корпуса возникает вибрация, которая препятствует оседанию частиц теплоносителя на стенках в виде известковых отложений и других загрязнений.
3. Меньшая инерционность по сравнению с ТЭНами обеспечивает более оперативный нагрев.
4. Индукционный отопительный котел может работать как на переменном, так и на постоянном токе.
5. Для установки индукционной системы не требуется специальное помещение котельной, что делает ее компактной.
6. Отсутствие нагревательных элементов, которые могут выйти из строя и сократить срок службы оборудования.
7. Надежная и герметичная конструкция котла минимизирует риск протечек.
8. Высокий уровень пожарной и электрической безопасности.
9. Практически 100% КПД, который не снижается с течением времени.
10. Гарантия на срок службы ферромагнитного сердечника составляет 20 лет.
11. Возможно использование как водяного, так и масляного теплоносителя, а также антифриза. Монтаж и обслуживание индукционной системы отопления можно выполнять самостоятельно.
12. Индукционное отопление относится к категории энергосберегающих технологий.
13. Широкий ассортимент моделей котлов по мощности. Можно выбрать котел на однофазное напряжение 220 В или на трехфазное с мощностью 380 В.
14. Бесшумная работа.

Однако, у энергосберегающего электрического отопительного котла есть и некоторые недостатки:

• Высокая стоимость оборудования. Тем не менее, оно может окупиться за два-три года эксплуатации благодаря экономии электроэнергии.
• Значительный вес котла (более 20 килограммов).
• Используется только в закрытых системах отопления, поэтому необходимо устанавливать котел с насосом для принудительной циркуляции воздуха.
• В непосредственной близости к индукционному корпусу не рекомендуется размещать бытовые приборы из-за возникновения электромагнитных волн. Однако это можно решить, обнесев корпус котла мелкоячеистой металлической сеткой, которая не должна касаться его поверхности, и заземлив ее. Рекомендуется использовать латунную сетку с размером ячеек 1х1 мм.

Монтаж индукционного котла

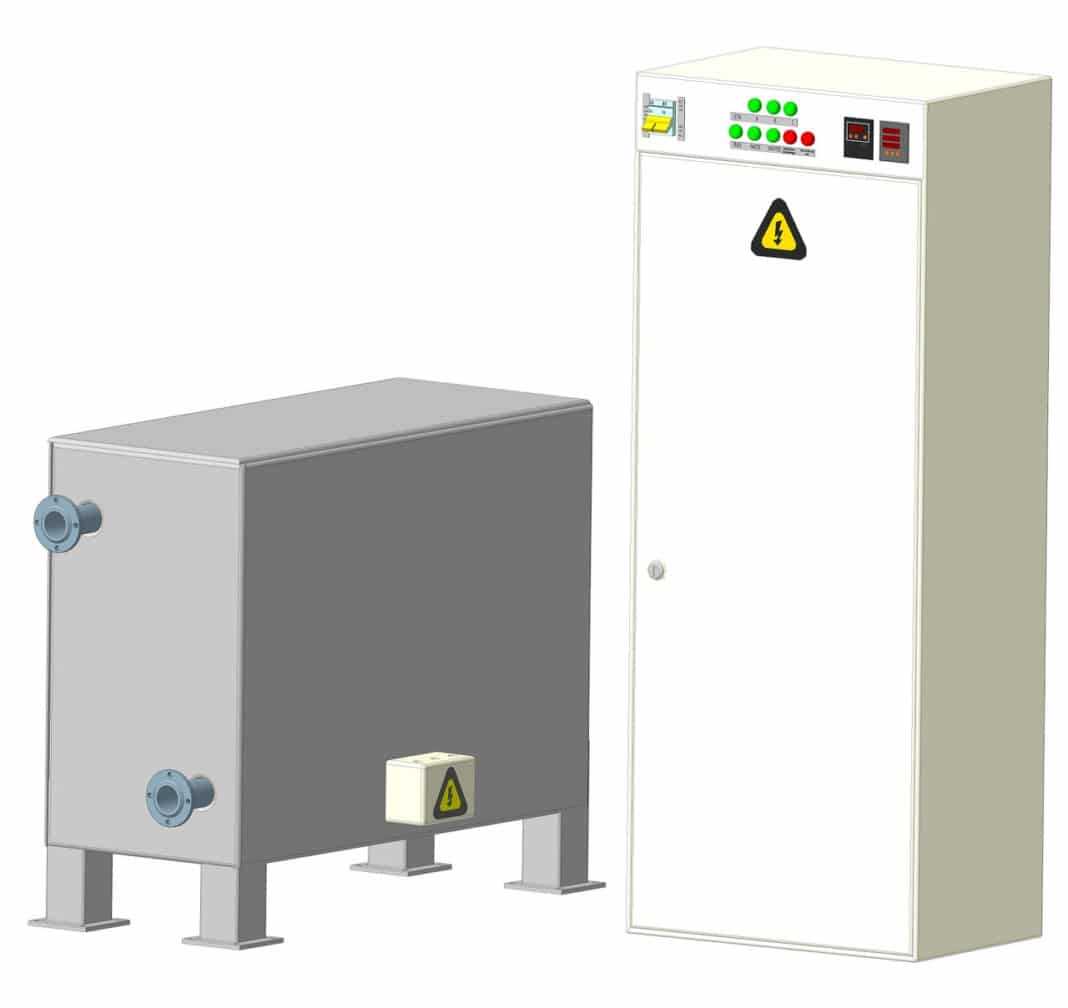

Индукционный отопительный котел

При соблюдении всех необходимых технологий установка индукционной отопительной системы своими руками не вызовет особых трудностей:

1. Индукционное оборудование устанавливается исключительно в закрытую отопительную систему.
2. Если в комплекте отсутствует расширительный бак, его следует приобрести отдельно, так как он является обязательным элементом данной системы.
3. Циркуляционная помпа также необходима, однако при правильном уклоне труб можно обойтись естественной циркуляцией.
4. Индукционная система должна быть установлена строго в вертикальном положении. Крепление к стене осуществляется с помощью специальных хомутов или заушин.
5. При установке необходимо соблюдать расстояние не менее 30 см между котлом и стеной с боковых сторон, а сверху и снизу – около 80 см.
6. Учитывая значительный вес оборудования, при креплении к стене лучше выбирать надежные и прочные поверхности.

После этого следует подключить котел к системе. Не обязательно использовать только металлические трубы; подводка может быть выполнена как металлопластиковыми, так и пластиковыми трубами:

1. Подача горячего водоснабжения в систему отопления осуществляется через патрубок, расположенный в верхней части корпуса.
2. Обратная подача отопления подключается к патрубку, находящемуся в нижней части корпуса.
3. На выходном патрубке (в участке 60-80 см) устанавливаются устройства для обеспечения безопасной работы котла: предохранительный клапан, воздухоотводчик и манометр.
4. Затем можно создать малый контур замыкания подачи горячей воды с обраткой, что иногда помогает предотвратить перегрев котла.
5. После установки всех элементов безопасности монтируется запорная арматура.
6. На обратном трубопроводе устанавливаются вспомогательные устройства в следующем порядке: расширительный бак, фильтры для очистки, затем циркуляционная помпа и датчик потока.
7. Завершающим этапом является подключение к электроснабжению. Это делается с использованием специальных разъемов, которые входят в комплект оборудования. Важно помнить о необходимости заземления устройства.

https://youtube.com/watch?v=AJKAPRMZ4-U

Обслуживание и эксплуатация индукционного котла

Обслуживание индукционного отопительного котла является важным аспектом, который напрямую влияет на его эффективность и долговечность. Правильная эксплуатация и регулярное техническое обслуживание помогут избежать поломок и снизить затраты на ремонт.

Первым шагом в обслуживании индукционного котла является регулярная проверка его состояния. Важно следить за чистотой внешних и внутренних компонентов устройства. Пыль и грязь могут негативно сказаться на работе котла, поэтому рекомендуется периодически очищать его от загрязнений. Для этого можно использовать мягкую ткань и специальные чистящие средства, которые не повредят поверхность котла.

Следующим важным аспектом является контроль за уровнем теплоносителя. В индукционных котлах используется вода или другой теплоноситель, который должен находиться на оптимальном уровне. Низкий уровень может привести к перегреву и повреждению устройства. Рекомендуется проверять уровень теплоносителя не реже одного раза в месяц и при необходимости доливать его до нужного уровня.

Также стоит обратить внимание на систему управления котлом. Современные индукционные котлы оснащены электронными системами, которые позволяют контролировать температуру и режим работы. Регулярная проверка и калибровка этих систем помогут избежать сбоев в работе и обеспечат стабильную работу котла. В случае обнаружения неисправностей в системе управления, необходимо обратиться к специалистам для диагностики и ремонта.

Не менее важным является контроль за электрическими соединениями. Индукционные котлы работают на электричестве, и любые проблемы с проводкой могут привести к серьезным последствиям. Рекомендуется периодически проверять состояние проводов, разъемов и других электрических компонентов на наличие повреждений или коррозии.

Кроме того, стоит учитывать, что индукционные котлы могут работать в различных режимах, и для каждого из них могут потребоваться свои настройки. Поэтому важно ознакомиться с инструкцией по эксплуатации и следовать рекомендациям производителя относительно режимов работы и их настройки.

Наконец, рекомендуется проводить ежегодное техническое обслуживание котла, которое включает в себя полную проверку всех систем и компонентов, а также замену изношенных деталей. Это поможет не только продлить срок службы котла, но и повысить его эффективность, что в свою очередь снизит затраты на отопление.

Таким образом, правильное обслуживание и эксплуатация индукционного отопительного котла являются ключевыми факторами для обеспечения его надежной и эффективной работы. Регулярные проверки, чистка, контроль за уровнем теплоносителя и электрическими соединениями, а также своевременное техническое обслуживание помогут избежать серьезных проблем и продлить срок службы устройства.

Вопрос-ответ

Как работает индукционный отопительный котел?

Индукционный отопительный котел использует принцип электромагнитной индукции для нагрева воды. Внутри котла находится медная катушка, через которую проходит электрический ток. Этот ток создает магнитное поле, которое, взаимодействуя с металлическим сердечником, вызывает его нагрев. Вода, проходящая через котел, нагревается и подается в систему отопления.

Каковы преимущества индукционных котлов по сравнению с традиционными?

Индукционные котлы обладают несколькими преимуществами: они более энергоэффективны, так как нагревают воду быстрее и с меньшими потерями энергии. Кроме того, они имеют более длительный срок службы и требуют меньше обслуживания, так как в них отсутствуют движущиеся части, что снижает риск поломок.

Можно ли использовать индукционные котлы в системе с радиаторами?

Да, индукционные котлы могут быть использованы в системах отопления с радиаторами. Они обеспечивают стабильное и равномерное тепло, что делает их совместимыми с различными типами радиаторов. Однако важно правильно рассчитать мощность котла в зависимости от площади отапливаемого помещения и теплоизоляции.

Советы

СОВЕТ №1

Перед покупкой индукционного отопительного котла обязательно проведите анализ своих потребностей в отоплении. Рассчитайте необходимую мощность котла, учитывая площадь вашего помещения, уровень теплоизоляции и климатические условия региона. Это поможет выбрать оптимальную модель, которая будет эффективно работать и экономить электроэнергию.

СОВЕТ №2

Обратите внимание на качество материалов и сборки котла. Выбирайте модели от проверенных производителей, которые предлагают гарантии и сервисное обслуживание. Это обеспечит надежность и долговечность вашего оборудования, а также снизит риск поломок и дополнительных затрат на ремонт.

СОВЕТ №3

Не забывайте о правильной установке и настройке индукционного котла. Лучше всего доверить эту задачу профессионалам, чтобы избежать ошибок, которые могут привести к снижению эффективности работы системы или даже к авариям. Также важно следить за регулярным техническим обслуживанием котла для поддержания его в хорошем состоянии.

СОВЕТ №4

Изучите возможности автоматизации управления отоплением. Современные индукционные котлы могут быть оснащены системами умного дома, что позволит вам контролировать температуру и режимы работы котла удаленно. Это не только повысит комфорт, но и поможет сэкономить на расходах за электроэнергию.
