Подключение твердотопливного котла — ключевой этап в организации отопительной системы дома, требующий внимательного подхода и соблюдения правил. В этой статье рассмотрим необходимые шаги и рекомендации для правильной установки и подключения котла, что обеспечит его эффективную и безопасную работу. Корректное подключение повысит эффективность отопления и продлит срок службы оборудования, что сэкономит средства на ремонте и обслуживании.
Необходимые условия для правильного подключения твердотопливного котла к системе отопления
-
Для котельной следует выбрать отдельное помещение площадью около 7 м². Оптимальным вариантом будет размещение котельной в отдельном здании. Упрощение процесса загрузки топлива в котельную возможно благодаря установке так называемой течки в зоне приемного бункера с внешней стороны, где будет производиться выгрузка, например, угля. После загрузки топлива в бункер, уголь самопроизвольно ссыпается внутрь котельной по наклонной.
-
Установка котла отопления рекомендуется ниже уровня пола. Такой способ монтажа обеспечивает отличную циркуляцию теплоносителя в системе отопления без необходимости использования циркуляционного насоса.
-
Основание под котел должно быть выполнено из бетонной подушки с ровной верхней поверхностью. Толщина бетонной стяжки должна составлять 10 см. Площадь основания под котлом должна превышать размеры самого котла на 20 см, а со стороны топки — на 40-50 см.
-
В соответствии с нормами СНиП и требованиями пожарной безопасности НПБ, расстояние между котлом и стеной должно составлять 50 см. Со стороны топочного отверстия до противоположной стены минимальное расстояние должно быть не менее 1,3 м.
-
Установленный отопительный котел должен плотно прилегать к основанию, без зазоров между корпусом и основанием.
-
Подключение котла к системе отопления должно осуществляться с помощью стальной трубы длиной не менее 1 метра на входе и выходе трубопровода. Использование медных и полимерных труб для подключения котла является неправильным.

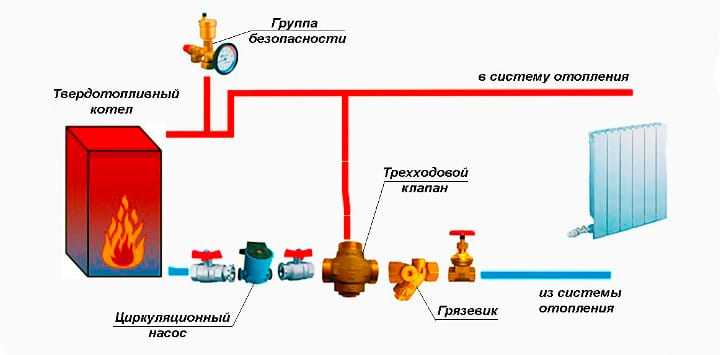

Ниже представлена схема корректного подключения твердотопливного котла.
Существует множество методов подключения, и мы рассмотрим один из простых и надежных способов.
От котла на прямом трубопроводе устанавливается группа безопасности. После нее устанавливается тройник для байпаса. Затем подача подключается к разводке системы отопления. После передачи тепла в систему отопления, теплоноситель возвращается в котел по обратной трубе. Чтобы избежать одной из основных проблем работы твердотопливных котлов — конденсата, который негативно влияет на целостность котла, устанавливается термостатический трехходовой клапан, подключенный к обратке на байпасе и настроенный на температуру 50-60°C. Нагреваясь, теплоноситель циркулирует по малому контуру через трехходовой клапан. Температура в 55°C предотвращает образование конденсата на внутренних стенках котла. После трехходового термостатического клапана устанавливается циркуляционный насос. Как только температура в обратной трубе достигает 55°C, трехходовой клапан открывается, и нагретый теплоноситель направляется в отопительный контур к радиаторам.
https://youtube.com/watch?v=OMX_HtmeL1o
Подключение твердотопливного котла требует внимательного подхода и соблюдения ряда рекомендаций. Эксперты подчеркивают, что перед началом установки необходимо тщательно изучить инструкцию производителя и подготовить все необходимые инструменты и материалы. Важно правильно выбрать место для котла, обеспечив достаточную вентиляцию и доступ к топливу. Специалисты советуют обратить внимание на систему дымоудаления: она должна быть надежной и соответствовать нормам безопасности. Также необходимо правильно подключить котел к системе отопления, учитывая гидравлические характеристики. Наконец, после завершения установки рекомендуется провести тестирование оборудования, чтобы убедиться в его корректной работе и безопасности.
Подключение твердотопливного котла в паре с газовым, схемы и особенности
Схема подключения твердотопливного котла в параллель с газовым котлом имеет свои особенности, отличающиеся от установки двух твердотопливных котлов. Важным аспектом является соблюдение требований к котельной, где ключевым условием выступает воздухообмен:
- Площадь котельной с газовым котлом, согласно рекомендациям пожарных служб и газовой службы, рассчитывается следующим образом: на 1 кВт мощности требуется 0,2 м³ при высоте потолка 2,5 м, но не менее 15 м³.
- Котельная с газовым котлом должна быть оснащена окном с форточкой, площадь которого составляет 0,03 м² на 1 м³ объема помещения.
- Входная дверь котельной должна вести только на улицу, при этом ширина двери должна быть не менее 80 см.
Газовые котлы бывают двух типов: напольные и настенные. Условия установки напольного газового котла аналогичны требованиям для твердотопливного котла. Длина трубы, соединяющей дымоход и котел, не должна превышать 25 см. Если котел коаксиальный, труба для отвода продуктов сгорания устанавливается под углом -3°. В противном случае для газового котла требуется отдельная труба из керамики или нержавеющей стали с люком для удаления продуктов горения, а в нижней части трубы устанавливается тройник с краном для слива конденсата.
Газовый и твердотопливный котлы могут быть подключены параллельно к системе отопления различными способами. Знание всех схем не обязательно, достаточно понимать ключевые моменты, которые следует учитывать при использовании такой комбинации котлов в вашем помещении:
-
Эффективное использование теплообменника. Он разделяет открытый и закрытый контуры отопления. Один котел подключается к одному контуру, а другой — ко второму. Твердотопливный котел, способный нагревать теплоноситель до 115°C, обогревает вторичный замкнутый контур, к которому подключен газовый котел, настроенный на температуру около 50-60°C. Основная нагрузка ложится на твердотопливный котел, а по мере сгорания топлива автоматически включается газовый котел, который подогревает вторичный контур теплообменника. Вторичный контур оснащен диафрагменным расширителем, а закрытый расширительный бак защищает радиаторы от избыточного давления. При такой схеме подключения твердотопливного котла возможно установить открытый расширительный бак прямо в котельной под потолком.
-
Использование гидравлической стрелки для параллельного подключения котлов чаще применяется в больших домах. Принцип работы системы следующий: твердотопливный котел устанавливается первым с циркуляционным насосом, например, 25/60, установленным на обратной трубе. На трубе между котлом и насосом монтируется электромагнитный клапан MD, регулирующий циркуляцию котла. Обязательно устанавливается предохранительный клапан на подающем трубопроводе, а запорная арматура на подаче не устанавливается. Газовый котел устанавливается вторым, и через тройник он соединяется с трубой от твердотопливного котла и далее с гидравлической стрелкой. Запорная арматура на стрелке не устанавливается. На втором котле устанавливается предохранительный клапан на подаче. От гидравлической стрелки на обратном трубопроводе до тройника устанавливается закрытый расширительный бак. Затем через тройник подключается газовый котел с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее, от тройника на обратном трубопроводе подключается твердотопливный котел. Применение коллектора после гидравлической стрелки позволяет объединить несколько отопительных контуров с насосными группами на каждом из них, что дает возможность индивидуально настраивать каждый контур по нагрузкам на отопительные приборы.
-
Еще один способ параллельного подключения котлов заключается в том, что первым устанавливается твердотопливный котел, вторым — газовый, а между ними на подающем трубопроводе устанавливается обратный лепестковый клапан, работающий в сторону первого котла. Перед обратным клапаном монтируется байпас, подключенный к трехходовому термостатическому клапану, настроенному на 55°C. Между термостатическим клапаном и котлом устанавливается циркуляционный насос большей мощности, чем у газового котла. Газовый котел подключается через тройник на подающем трубопроводе с твердотопливным котлом, а подающий трубопровод идет на радиаторы. Обратный трубопровод от радиаторов через тройник сначала подключается к газовому котлу. После тройника устанавливается пружинный обратный клапан. При одновременной работе обоих котлов необходимо настроить температурный режим: газовый котел на 45°C, твердотопливный — на 75-80°C. Приоритет работы будет у твердотопливного котла. В процессе сгорания топлива и понижения температуры в первом котле, газовый котел автоматически включится и поддержит заданную температуру в доме.
-
Применение буферной емкости. Теплоаккумулятор представляет собой большую стальную теплоизолированную емкость, предназначенную для хранения нагретого теплоносителя от котла. Максимальная нагрузка возникает в процессе горения топлива в твердотопливном котле. Для эффективной работы системы отопления теплоаккумулятор выполняет одну из ключевых задач. Однако есть и значительные недостатки в данной схеме: для нагрева радиаторов до нужной температуры может потребоваться от 2 до 4 часов. В этом случае газовый котел играет важную роль. Рассмотрим схему монтажа. Твердотопливный котел обвязывается традиционным способом. Перед байпасом на подающем трубопроводе устанавливается группа безопасности. Затем через тройник устанавливается байпас. Далее, подающий трубопровод подключается к аккумулирующему баку. Байпас соединяется с обратным трубопроводом через термостатический трехходовой клапан, настроенный на 55°C. Затем монтируется циркуляционный насос, работающий в сторону котла, и далее подключается трубопровод к котлу. Создается рабочий контур, и теплоноситель в теплоаккумуляторе начинает постепенно нагреваться. От аккумулирующего бака подающий трубопровод идет к отопительным приборам. На нем устанавливается трехходовой клапан, идущий на байпас. С другого выхода трехходового клапана монтируется циркуляционный насос, установленный на подающей трубе.
После насоса устанавливается обратный лепестковый клапан, работающий в сторону радиаторов. Далее, через тройник подключается подача от газового котла с подачей от аккумулятора. После завершения этих работ прямой трубопровод подключается к разводке системы отопления. Обратный трубопровод от системы отопления через тройник подключается к газовому котлу с обязательной установкой пружинного обратного клапана, работающего в сторону газового котла. Перед тройником врезается закрытый расширительный бак, обеспечивающий защиту системы отопления. После тройника, через который подключается газовый котел по обратке, обратный трубопровод идет к теплоаккумулятору и подключается к байпасу от подающего трубопровода также через тройник. После соединения с обводной линией обратный трубопровод подсоединяется к аккумулирующему баку. Эта схема позволяет быстро нагреть систему отопления, при этом дальнейшая работа системы рассчитана на приоритет твердотопливного котла.
Читайте также:
https://youtube.com/watch?v=pg7CSV5QBO4
| Этап подключения | Описание действия | Важные нюансы и рекомендации |
|---|---|---|
| 1. Подготовка помещения | Выбор места установки котла, обустройство дымохода, обеспечение вентиляции. | Помещение должно быть негорючим, с хорошей тягой дымохода. Расстояние от котла до стен и горючих материалов строго регламентировано. |
| 2. Монтаж котла | Установка котла на подготовленное основание, подключение к дымоходу. | Основание должно быть ровным и прочным. Герметичность соединения с дымоходом критически важна для безопасности и эффективности. |
| 3. Подключение к системе отопления | Обвязка котла трубами, установка циркуляционного насоса, расширительного бака, группы безопасности. | Используйте термостойкие материалы. Правильная схема обвязки предотвращает перегрев и обеспечивает равномерное распределение тепла. |
| 4. Подключение к водоснабжению (при необходимости) | Подключение котла к системе горячего водоснабжения (если котел двухконтурный). | Установите фильтры для защиты от накипи и примесей. |
| 5. Заполнение системы теплоносителем | Заполнение системы отопления водой или антифризом, удаление воздуха. | Медленно заполняйте систему, чтобы избежать воздушных пробок. Используйте специальные краны Маевского для стравливания воздуха. |
| 6. Проверка герметичности и опрессовка | Проверка всех соединений на предмет утечек, опрессовка системы под давлением. | Опрессовка проводится под давлением, превышающим рабочее, для выявления скрытых дефектов. |
| 7. Первый запуск и настройка | Розжиг котла, контроль температуры, регулировка тяги, проверка работы автоматики. | Первый запуск должен проводиться под контролем специалиста. Постепенно увеличивайте температуру, чтобы избежать термического шока. |
| 8. Инструктаж по эксплуатации | Ознакомление пользователя с правилами безопасной эксплуатации, обслуживания и чистки котла. | Регулярная чистка котла и дымохода, контроль давления и температуры – залог долгой и безопасной работы. |
Интересные факты
Вот несколько интересных фактов о подключении твердотопливных котлов:
-
Эффективность сжигания: Правильное подключение твердотопливного котла может значительно повысить его эффективность. Например, установка дымохода с правильным диаметром и высотой позволяет обеспечить оптимальную тягу, что способствует более полному сжиганию топлива и снижению выбросов вредных веществ.
-
Системы автоматизации: Современные твердотопливные котлы могут быть оснащены системами автоматизации, которые контролируют подачу воздуха и топлива. Это позволяет не только упростить эксплуатацию, но и значительно увеличить КПД котла, а также снизить частоту обслуживания.
-
Выбор топлива: При подключении твердотопливного котла важно учитывать тип используемого топлива. Разные виды дров, угля или пеллет имеют разные характеристики сгорания. Например, пеллеты обеспечивают более стабильное горение и меньшее количество золы, что может повлиять на выбор системы подключения и обслуживания котла.
Совместная работа твердотопливного котла в паре с электрическим
В видео подробно рассматривается схема подключения твердотопливного котла в параллельной системе с электрическим котлом, а также обсуждаются важные вопросы по этой теме.
https://youtube.com/watch?v=irvnJ0L0NSA
Согласованная работа твердотопливного, газового и электрического котлов отопления
Если есть желание, можно использовать достаточно простую схему подключения для объединения работы трех и более различных типов отопительных котлов, включая твердотопливный, который по-прежнему считается наиболее эффективным и экономичным в плане расхода топлива.
https://youtube.com/watch?v=9qSNYopiCv4
Обслуживание и уход за твердотопливным котлом после подключения
После успешного подключения твердотопливного котла важным этапом является его регулярное обслуживание и уход. Это не только продлевает срок службы устройства, но и обеспечивает его эффективную работу. Рассмотрим основные аспекты, на которые следует обратить внимание.
1. Регулярная очистка котла
Одним из ключевых моментов в обслуживании твердотопливного котла является его регулярная очистка. Накапливающиеся зола и сажа могут значительно снизить эффективность работы котла и привести к перегреву. Рекомендуется проводить очистку не реже одного раза в месяц в отопительный сезон. Для этого:
- Отключите котел от электросети и дайте ему остыть.
- Снимите дверцы котла и удалите золу с помощью специального инструмента или пылесоса для золы.
- Очистите теплообменник от сажи, используя щетку или специальное средство для чистки.
2. Проверка дымохода
Дымоход является важной частью системы, и его состояние напрямую влияет на безопасность и эффективность работы котла. Рекомендуется проверять дымоход не реже одного раза в год. Обратите внимание на следующие моменты:
- Отсутствие засоров и повреждений.
- Правильная тяга: для этого можно использовать специальный прибор или просто проверить, как дым выходит из трубы.
- Чистка дымохода от сажи и других отложений, что также следует делать не реже одного раза в год.
3. Контроль уровня топлива
Для эффективной работы котла необходимо следить за уровнем топлива. Твердотопливные котлы могут работать на различных типах топлива, таких как дрова, уголь или пеллеты. Убедитесь, что топливо соответствует рекомендациям производителя котла. Также важно:
- Хранить топливо в сухом месте, чтобы избежать его намокания и ухудшения качества.
- Регулярно пополнять запасы топлива, чтобы избежать перебоев в работе котла.
4. Проверка системы отопления
Необходимо регулярно проверять всю систему отопления, включая радиаторы и трубы. Убедитесь, что нет утечек, а также что радиаторы хорошо прогреваются. Если вы заметили, что некоторые радиаторы не нагреваются, это может указывать на наличие воздуха в системе, который необходимо удалить.
5. Профилактическое обслуживание
Рекомендуется проводить профилактическое обслуживание котла не реже одного раза в год. Это может включать:
- Проверку всех соединений и креплений на наличие коррозии или повреждений.
- Тестирование работы автоматики и термостатов.
- Проверку состояния теплообменника и других внутренних компонентов котла.
Следуя этим рекомендациям, вы сможете обеспечить надежную и эффективную работу вашего твердотопливного котла, что в свою очередь позволит вам наслаждаться комфортом и теплом в вашем доме на протяжении многих лет.
Вопрос-ответ
Какой трубой делать обвязку твердотопливного котла?
Полипропиленовые трубы — это один из самых популярных вариантов для обвязки котлов, особенно в частных домах. Они обладают рядом преимуществ: долговечность. Срок службы таких труб может превышать 50 лет.
Какую температуру выставлять на твердотопливном котле?
Твёрдотопливные котлы рекомендуется эксплуатировать при температуре теплоносителя от 60 до 85 градусов Цельсия.
Какое давление воды должно быть в твердотопливном котле?
Обычно котлы на твердом топливе рассчитаны на давление 1.0 кгс/см² (1.0 бар или 1.0 атмосферы), однако в продаже встречаются котлы с рабочим давлением 2 и 3 кгс/см².
Советы
СОВЕТ №1
Перед началом установки твердотопливного котла внимательно изучите инструкцию производителя. Убедитесь, что у вас есть все необходимые инструменты и материалы, а также ознакомьтесь с требованиями к вентиляции и размещению котла.
СОВЕТ №2
Обратите внимание на выбор места для установки котла. Оно должно быть хорошо вентилируемым, вдали от легковоспламеняющихся материалов и с доступом к дымоходу. Также учтите, что котел должен быть установлен на ровной и прочной поверхности.
СОВЕТ №3
При подключении котла к системе отопления используйте качественные трубы и фитинги, чтобы избежать утечек. Не забудьте установить запорные краны для удобства обслуживания и ремонта системы в будущем.
СОВЕТ №4
После завершения установки проведите тестирование системы. Убедитесь, что котел работает корректно, нет утечек, а система отопления равномерно прогревает помещение. Регулярно проверяйте состояние котла и дымохода для обеспечения безопасной эксплуатации.
