В статье рассмотрим, как подключить алюминиевый радиатор отопления для эффективной работы и эстетичного внешнего вида. Правильное подключение радиатора оптимизирует теплоотдачу и предотвращает потери тепла, создавая комфортный микроклимат в помещении. Поделимся советами и рекомендациями, которые помогут избежать распространенных ошибок и упростить установку.
Виды систем
Однотрубная система отопления представляет собой установку одного трубопровода, по которому осуществляется подача горячей воды и отвод отработанного теплоносителя. Этот вариант лучше всего подходит для ситуаций, когда количество радиаторов невелико. Чаще всего такую систему используют в квартирах, где стояк проходит через все комнаты. В данной схеме каждый следующий радиатор будет иметь более низкую температуру по сравнению с предыдущим, однако количество труб, проходящих по помещению, значительно сокращается.
Двухтрубная система является наиболее оптимальным решением, так как обеспечивает равномерное распределение температуры теплоносителя на всем протяжении системы. При установке таких систем подающая труба обычно располагается ниже уровня подоконника, а возвратная — над плинтусом.
Теперь рассмотрим, как лучше подключить радиаторы отопления в различных случаях, подробно разобрав каждый способ подключения.
- Боковое подключение — при этом методе подача и обратный поток подводятся с одной стороны радиатора. Этот способ хорошо работает для обогревательных конструкций, состоящих из 15 и менее секций.
- Диагональное подключение — рекомендуется использовать для длинных радиаторов. В этом случае подача осуществляется через верхнее отверстие с одной стороны, а обратный поток — через противоположное по диагонали отверстие.
- Нижнее подключение — это наименее эффективный вариант, так как требует значительного давления в системе теплоносителя на всей длине радиаторов. Для обеспечения необходимой теплоотдачи используются обогреватели с увеличенным количеством секций. Этот метод целесообразен для частных домов только при наличии в системе отопления насоса с достаточной мощностью.
Эксперты в области отопления подчеркивают важность правильного подключения алюминиевых радиаторов для достижения максимальной эффективности и эстетики. Во-первых, необходимо учитывать расположение радиатора: он должен находиться под окном, чтобы компенсировать холодный воздух, поступающий с улицы. Использование терморегуляторов позволит точно контролировать температуру в помещении, что способствует экономии энергии.
Кроме того, важно правильно выбрать диаметр труб и их материал, чтобы избежать потерь тепла. Специалисты рекомендуют использовать изоляцию для труб, что также поможет сохранить тепло. Внешний вид подключения можно улучшить, используя декоративные экраны или панели, которые гармонично впишутся в интерьер. Таким образом, соблюдение этих рекомендаций позволит не только создать комфортную атмосферу, но и сохранить эстетическую привлекательность помещения.
https://youtube.com/watch?v=8TTKFVNdk2w
Общие правила установки радиаторов
К стене радиатор крепится с помощью специальных кронштейнов. Установка может быть выполнена открытым способом, что является наиболее предпочтительным, или же радиатор может быть утоплен в нишу или скрыт за декоративными элементами. При выборе способа установки алюминиевого радиатора отопления важно помнить, что закрытие источника тепла может привести к потере до 30% его мощности. В таком случае рекомендуется увеличить количество секций радиатора для поддержания необходимого уровня отопления.
При любом варианте подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал следует закрыть заглушкой.
Две точки соединения с системой будут выполнять функции входа и выхода. Третья, обязательно верхняя, предназначена для установки крана Маевского, который используется для удаления воздуха после заполнения системы теплоносителем.
Согласно установленным нормам, для правильного определения места подключения алюминиевого радиатора отопления необходимо соблюдать следующие размеры:
- Между верхней частью радиатора и подоконником должно быть не менее 10 см свободного пространства. Если расстояние будет меньше, теплый воздух будет нагревать подоконник, а не обогревать помещение.
- Зазор между полом и радиатором не должен превышать 12 см. Увеличение этого расстояния ухудшает обогрев нижней части комнаты.
- От стены необходимо отступить на расстояние более 2 см. При меньшем расстоянии свободный поток теплого воздуха за секциями будет затруднен, и тепловая энергия уйдет в стену.
Часто люди, не задумываясь о правильном подключении радиатора отопления в квартире или другом помещении, снижают его эффективность. В результате потери тепла могут быть значительными.
- Установка под выступающим из стены элементом на 3-5 см — около 4%.
- Размещение в открытой нише — до 7%.
- Частичное закрытие решеткой — до 15%.
- Установка решетки на всю площадь нагреваемых деталей — до 30%.
Для бокового и диагонального подключения лучше всего использовать верхний канал для входа. При подаче теплоносителя снизу эффективность отопления может снизиться до 15%.
Верхняя поверхность радиатора должна быть установлена в горизонтальном положении.
При соблюдении условий для правильного и удобного подключения радиаторов отопления не забудьте использовать кран подачи с цифровой или точечной шкалой на рукоятке регулировки. Это позволит легко устанавливать необходимое количество поступающей жидкости.
При соединении трубопроводов, которые связывают радиатор с системой, следует использовать краны, позволяющие отсоединить батарею от системы в случае необходимости ремонта или замены. Такой механизм называется «американка».
Прокладка труб, соединяющих радиатор с системой, осуществляется после установки секций.
Выбирая правильный способ подключения радиаторов отопления, рассмотрите каждое сочетание типа системы и метода подключения отопительных приборов.
| Аспект подключения | Рекомендации | Почему это важно |
|---|---|---|
| Выбор места установки | Отступайте 10-15 см от пола, 5-10 см от подоконника, 3-5 см от стены. Устанавливайте под окном. | Обеспечивает равномерное распределение тепла, предотвращает образование «холодных зон» и конденсата на окнах. |
| Крепление радиатора | Используйте прочные кронштейны, подходящие для веса радиатора. Убедитесь, что стена выдержит нагрузку. Радиатор должен быть установлен строго горизонтально. | Предотвращает падение радиатора, обеспечивает правильную циркуляцию теплоносителя и эстетичный вид. |
| Подключение к системе отопления | Используйте качественные фитинги (американки, шаровые краны) и трубы (металлопластик, полипропилен). Установите запорную арматуру на входе и выходе. | Гарантирует герметичность соединения, предотвращает протечки, позволяет легко отключать радиатор для обслуживания или ремонта. |
| Схема подключения | Рекомендуется диагональное подключение (подача сверху, обратка снизу с противоположной стороны) для максимальной теплоотдачи. Допускается боковое подключение для небольших радиаторов. | Диагональное подключение обеспечивает наилучшую циркуляцию теплоносителя и максимальную эффективность радиатора. |
| Установка воздухоотводчика | Обязательно установите автоматический или ручной воздухоотводчик (кран Маевского) в верхней части радиатора. | Удаляет воздух из системы, предотвращая воздушные пробки, которые снижают теплоотдачу и могут вызвать коррозию. |
| Установка терморегулятора | Установите термостатический клапан на подаче радиатора. | Позволяет регулировать температуру в помещении, экономить энергию и создавать комфортный микроклимат. |
| Теплоизоляция труб | Изолируйте трубы, ведущие к радиатору, особенно если они проходят через неотапливаемые помещения. | Снижает потери тепла по пути к радиатору, повышая общую эффективность системы отопления. |
| Эстетика подключения | Используйте декоративные заглушки, скрывайте трубы в штробах или за декоративными коробами. Выбирайте фитинги, соответствующие дизайну. | Создает аккуратный и завершенный вид, улучшает интерьер помещения. |
| Проверка герметичности | После монтажа обязательно проведите опрессовку системы и проверьте все соединения на отсутствие протечек. | Гарантирует надежность и безопасность эксплуатации системы отопления. |
Интересные факты
Вот несколько интересных фактов о подключении алюминиевых радиаторов отопления:
-
Оптимальная высота установки: Для достижения максимальной эффективности отопления рекомендуется устанавливать алюминиевые радиаторы на высоте 10-15 см от пола. Это позволяет обеспечить лучший конвективный поток воздуха и избежать потерь тепла, которые могут возникнуть из-за слишком низкой установки.
-
Система подключения: Существует несколько способов подключения радиаторов, включая боковое, нижнее и диагональное. Диагональное подключение считается наиболее эффективным для алюминиевых радиаторов, так как оно обеспечивает равномерное распределение теплоносителя по всему радиатору, минимизируя потери тепла.
-
Использование терморегуляторов: Установка терморегуляторов на радиаторы позволяет не только поддерживать комфортную температуру в помещении, но и значительно снизить потребление энергии. Это особенно важно для алюминиевых радиаторов, которые быстро реагируют на изменения температуры, что позволяет избежать перегрева и излишних потерь тепла.
https://youtube.com/watch?v=zfEhREP4tzg

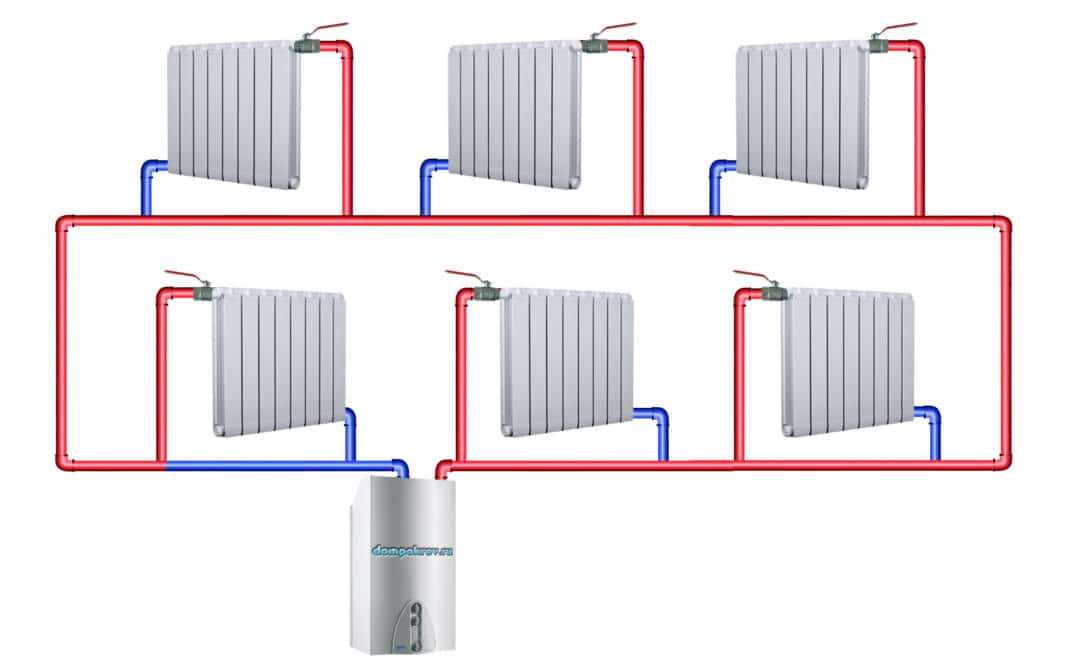

Однотрубная система, боковой способ
Однотрубная система с боковым подключением.
- На подающую трубу устанавливаются два тройника. Противоположные выходы направляют вдоль трубы, а боковые – к радиатору. Их размещение выбирается так, чтобы они соответствовали подводящему и обратному трубопроводам.
- На тройниках устанавливаются ранее упомянутые краны типа «американка».
- От запорного крана, который находится со стороны подачи теплоносителя, прокладывается труба к входу радиатора.
- От выхода радиатора ведется труба к оставшемуся крану.
Однотрубная система, диагональный способ
На главной линии подачи устанавливаются два тройника с кранами. Ориентация выполняется по ранее описанному методу.
Верхний канал радиатора, расположенный ближе к трубе, соединяется с краном на стороне подачи.
Дальний нижний выход радиатора подключается ко второму вентилю.
Однотрубная система, нижний способ
- На стояке, максимально близко к полу, последовательно устанавливаются два тройника, на каждый из которых монтируются запорные устройства.
- От крана подачи трубопроводом по полу или вдоль нижней части стены прокладывается отвод к ближнему нижнему входу радиатора.
- Как можно ближе к отводному участку осуществляется соединение дальнего нижнего отверстия секций с вентилем обратного потока.
Указанные методы подходят только в случае небольшой дистанции от подающего трубопровода. Именно поэтому специалисты применяют их для подключения радиатора отопления в квартирах, где стояки проходят через каждую комнату.
Двухтрубная система, боковой способ
- На подающей трубе выбирается подходящее место для установки тройника, предпочтительно как можно ближе к радиатору, с его внешней стороны (слева или справа). При выборе места для тройника важно учесть возможность поворота отвода в сторону входа в батарею с помощью уголка.
- На тройнике устанавливается вентиль, аналогично тому, как это делается в однотрубной системе.
- От этого крана прокладывается соединение с верхним входным каналом радиатора.
- Нижнее отверстие, расположенное со стороны подключения секций и выполняющее функцию выхода, соединяется с трубопроводом возвратного потока по аналогичному принципу. Для улучшения эстетики конструкции рекомендуется придерживаться симметрии в подающей части схемы.
Двухтрубная система, диагональный способ
- Подключение теплоносителя выполняется по технологии, описанной в предыдущем методе.
- Отвод жидкости осуществляется через нижний выход, который находится на стороне, противоположной входу в радиатор. При этом сохраняется симметричное подключение батареи.

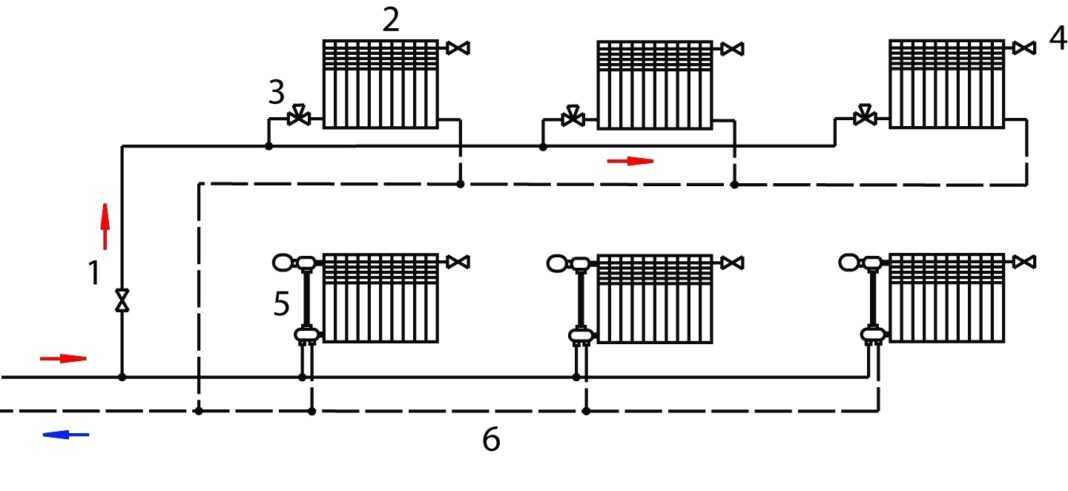

Двухтрубная система, нижний способ
Двухтрубная система с нижним подключением
- Трубопроводы для подачи и возврата располагаются над плинтусом, на полу или под ним.
- Отвод, через который поступает теплоноситель, соединяется с любым из нижних отверстий в комплекте секций. Процесс выполнения работ аналогичен двум предыдущим вариантам.
- На противоположный нижний канал устанавливается обратный поток жидкости. При этом соблюдается принцип симметрии относительно входящих труб.
Важно
Чтобы правильно подключить алюминиевые радиаторы отопления и не нарушить установленный порядок, необходимо учитывать два важных условия.
- При организации отвода от подающей трубы к радиатору и возвратного потока обязательно следует использовать трубы с сечением, соответствующим рекомендациям производителя секций.
- Диаметр основных подающих и обратных трубопроводов должен быть как минимум в два раза больше диаметра отводов.
Чаще всего горячая вода поступает в магистральные сети сверху. Однако в некоторых зданиях, построенных в середине прошлого века, этот порядок может быть изменен. Перед началом работ рекомендуется уточнить направление подачи теплоносителя в местном эксплуатационном учреждении.
Удаление воздуха из радиаторов
При заполнении системы отопления в верхнем, свободном от подключения углу радиатора может скапливаться воздух, который необходимо удалить. Для этого под заранее установленным краном Маевского следует разместить емкость для сбора жидкости и открыть этот кран.
Дождитесь, пока струя жидкости станет ровной, без разбрызгивания и пузырьков воздуха, после чего закройте кран. Затем переходите к следующему радиатору и повторите те же действия.
Начинать следует с радиатора, который находится первым на трубе подачи. После завершения обхода стоит пройтись по системе еще раз, чтобы убедиться, что весь воздух был удален. При необходимости повторите процесс несколько раз.
Теперь, зная, как правильно подключить радиаторы отопления в квартире или доме и внимательно следуя каждому этапу, вы сможете создать в своем жилище желаемый комфорт и тепло.
Если у вас нет достаточного опыта в строительных работах, не хватает необходимого инструмента или уверенности в своих силах, лучше доверить эту важную задачу профессионалам.
https://youtube.com/watch?v=Yw7vcKKuF0k
Выбор и установка терморегуляторов
Правильный выбор и установка терморегуляторов – ключевой аспект, который позволяет не только повысить комфорт в помещении, но и существенно сократить расходы на отопление. Терморегуляторы помогают поддерживать оптимальную температуру в комнате, автоматически регулируя подачу теплоносителя в радиатор. Рассмотрим основные моменты, на которые стоит обратить внимание при выборе и установке терморегуляторов.
1. Типы терморегуляторов
Существует несколько типов терморегуляторов, которые можно использовать с алюминиевыми радиаторами:
- Механические терморегуляторы: просты в использовании и имеют доступную цену. Они работают по принципу термостата, который открывает или закрывает клапан в зависимости от температуры в помещении.
- Электронные терморегуляторы: более современные и точные. Они могут иметь дополнительные функции, такие как программирование температуры на разные дни недели или управление через мобильное приложение.
- Интеллектуальные терморегуляторы: способны адаптироваться к вашим привычкам и предпочтениям, а также интегрироваться в систему «умный дом». Они могут учитывать внешние условия и автоматически регулировать температуру.
2. Установка терморегуляторов
Установка терморегуляторов требует внимательности и соблюдения определенных шагов:
Читайте также:
- Подготовка: Перед установкой необходимо отключить систему отопления и слить воду из радиаторов. Убедитесь, что у вас есть все необходимые инструменты и материалы.
- Выбор места установки: Терморегулятор должен быть установлен на стене, вдали от источников тепла (например, от радиаторов или солнечного света), чтобы обеспечить точное измерение температуры.
- Монтаж: Следуйте инструкциям производителя. Обычно установка включает в себя снятие старого термостата, подключение нового к системе и настройку. Убедитесь, что все соединения герметичны, чтобы избежать утечек.
- Настройка: После установки терморегулятора необходимо настроить его на желаемую температуру. Если это электронный или интеллектуальный терморегулятор, следуйте инструкциям по программированию.
3. Советы по эффективному использованию терморегуляторов
Чтобы максимально эффективно использовать терморегуляторы, следуйте этим рекомендациям:
- Регулярно проверяйте работу терморегуляторов и очищайте их от пыли.
- Не закрывайте радиаторы шторами или мебелью, чтобы обеспечить свободный поток теплого воздуха.
- Используйте терморегуляторы в сочетании с другими системами управления климатом, такими как кондиционеры или увлажнители, для достижения максимального комфорта.
Правильный выбор и установка терморегуляторов не только повысят комфорт в вашем доме, но и помогут сохранить тепло, что в свою очередь снизит затраты на отопление. Инвестируя в качественные терморегуляторы и следуя рекомендациям по их установке и использованию, вы сможете создать уютную атмосферу в вашем доме без лишних затрат.
Вопрос-ответ
При какой схеме подключения радиатора самая высокая теплоотдача?
Диагональное подсоединение. При такой схеме труба с горячей водой и отвод подсоединяются с противоположных сторон батареи, по диагонали. Так обеспечивается наилучшая теплоотдача с КПД до 100%. Эта схема рекомендуется для самых длинных панельных и многосекционных радиаторов.
Каким образом алюминиевая фольга за радиаторами снижает потери тепла?
Идея проста: вместо того, чтобы позволить драгоценному теплу просачиваться в кирпичную кладку и ненужно повышать температуру в коридоре соседа, фольга действует как тепловой отражатель. Она отражает тепловое излучение обратно туда, где ему и место – в ваше жилое пространство.
Какое подключение радиаторов эффективнее?
Последовательное соединение. Такая схема подключения способствует тому, что первые батареи в системе нагреваются сильнее последних.
Советы
СОВЕТ №1
Перед установкой алюминиевого радиатора убедитесь, что у вас есть все необходимые инструменты и материалы. Подготовьте крепежные элементы, прокладки и запорные краны, чтобы избежать лишних затрат времени во время монтажа.
СОВЕТ №2
При выборе места для установки радиатора учитывайте, что он должен находиться под окном, чтобы эффективно компенсировать холодный воздух, поступающий с улицы. Также оставьте достаточное пространство вокруг радиатора для свободной циркуляции воздуха.
СОВЕТ №3
Для минимизации потерь тепла используйте теплоотражающие экраны, которые устанавливаются за радиатором. Это поможет направить тепло в помещение, а не в стену, что значительно повысит эффективность отопления.
СОВЕТ №4
Не забывайте о правильной настройке системы отопления. Убедитесь, что радиатор заполнен водой и нет воздуха в системе. Для этого используйте воздухоотводчики, чтобы избежать образования воздушных пробок, которые могут снизить эффективность работы радиатора.
