В статье рассмотрим ключевые аспекты подбора и установки датчика температуры для котла. Правильный выбор и установка датчика оптимизируют расход топлива, продлевают срок службы оборудования и предотвращают аварийные ситуации. Поделимся рекомендациями и практическими советами для правильного выбора и избежания распространенных ошибок.
Устройство и принцип работы
Принцип функционирования термодатчиков основан на измерении таких параметров, как сопротивление, давление, физические размеры (тепловое расширение) и термо-ЭДС, которые значительно зависят от температуры в определённом диапазоне. Информация о температуре может быть получена на основе калибровки датчиков с последующим использованием соответствующих формул для расчёта.
В автоматических термостатах эти формулы интегрированы в управляющую программу, тогда как в механических моделях применяются специальные устройства, которые простым образом регулируют режимы работы. Например, это могут быть механические или электрические реле, которые замыкают или размыкают необходимые контакты.
Термодатчики имеют довольно простую конструкцию – компактный корпус с креплениями, внутри которого располагается сам датчик. Они могут быть как герметичными, так и открытыми, в зависимости от метода детектирования. Для передачи полученных данных термодатчики могут быть оснащены беспроводными модулями или подключаться через проводное соединение.
Правильный выбор и установка датчика температуры для котла являются ключевыми факторами, влияющими на эффективность работы системы отопления. Эксперты рекомендуют начинать с определения типа котла и его технических характеристик, так как разные модели могут требовать специфических датчиков. Важно учитывать диапазон температур, в котором будет работать датчик, а также его точность и скорость реакции.
При установке датчика следует выбирать место, где он будет максимально точно отражать температуру теплоносителя. Это может быть как выходной патрубок котла, так и обратная линия. Специалисты подчеркивают, что правильная изоляция проводов и надежное крепление датчика помогут избежать ошибок в показаниях. Наконец, регулярная проверка и калибровка датчика обеспечат стабильную работу системы и продлят срок службы котла.
https://youtube.com/watch?v=sTPVMVtr2Zo
Классификация видов термодатчиков
Выбор температурного датчика определяется средой, в которой необходимо осуществлять контроль температуры: в котле, в помещении или в системе отопления. Правильный выбор этих устройств напрямую влияет на эффективность и безопасность функционирования отопительного оборудования.
Температурные датчики для систем отопления можно классифицировать по следующим параметрам:
- по методу измерения температуры,
- по типу связи с термостатом.
| Параметр выбора/установки | Рекомендации | Примечания |
|---|---|---|
| Тип датчика | Погружной: для прямого измерения температуры теплоносителя. Накладной: для измерения температуры поверхности трубы. | Погружные точнее, но требуют врезки в систему. Накладные проще в установке, но могут иметь погрешность. |
| Диапазон измерения | Должен соответствовать рабочим температурам котла (обычно 0-120°C). | Учитывайте максимальные и минимальные температуры, которые может выдавать котел. |
| Точность измерения | Чем выше, тем лучше для оптимальной работы котла. | Для бытовых котлов достаточно ±1-2°C. Для промышленных систем может потребоваться более высокая точность. |
| Тип выходного сигнала | Аналоговый (4-20 мА, 0-10 В): для подключения к контроллерам. Цифровой (NTC, PT1000, DS18B20): для прямого подключения к микроконтроллерам или специализированным устройствам. | Выбирайте в зависимости от типа управляющей электроники котла. |
| Материал корпуса | Нержавеющая сталь для погружных датчиков (устойчивость к коррозии). | Важно для долговечности и надежности. |
| Место установки (погружной) | В специальную гильзу или непосредственно в трубопровод, максимально близко к выходу теплоносителя из котла. | Избегайте мест с застоем воды или сильной турбулентностью. |
| Место установки (накладной) | На чистую, обезжиренную поверхность трубы, максимально плотно прилегая. | Используйте термопасту для улучшения теплопередачи. |
| Герметизация | Обеспечьте надежную герметизацию мест врезки погружных датчиков. | Предотвращает утечки теплоносителя. |
| Электрическое подключение | Следуйте инструкциям производителя котла и датчика. | Правильное подключение критично для корректной работы и безопасности. |
| Калибровка | При необходимости, выполните калибровку датчика после установки. | Некоторые датчики требуют периодической калибровки для поддержания точности. |
Интересные факты
Вот несколько интересных фактов о подборе и установке датчиков температуры для котлов:
-
Типы датчиков: Существует несколько типов датчиков температуры, таких как термопары, термисторы и RTD (резистивные температурные детекторы). Каждый из них имеет свои преимущества и недостатки. Например, термопары могут работать в широком диапазоне температур, но менее точны, в то время как RTD обеспечивают высокую точность, но могут быть дороже.
-
Место установки: Правильное место установки датчика температуры критично для точности измерений. Датчик должен быть установлен в месте, где он будет получать стабильные и репрезентативные данные о температуре, например, в зоне, где происходит смешивание воды в котле. Установка вблизи источников тепла или холодных зон может привести к ошибочным показаниям.
-
Калибровка и обслуживание: Регулярная калибровка датчиков температуры необходима для поддержания их точности. Даже небольшие изменения в показаниях могут привести к неправильной работе котла, что может повлиять на его эффективность и безопасность. Рекомендуется проводить проверку и калибровку датчиков не реже одного раза в год.
https://youtube.com/watch?v=20KmB4DxtTc
Виды датчиков по способу определения температуры
По методу измерения температуры датчики можно классифицировать на следующие типы:
- Дилатометрические, которые представляют собой биметаллические пластины или спирали. Их работа основана на тепловом расширении металлов и других твердых материалов.
- Резистивные, обладающие высокой чувствительностью к изменениям температуры в определенном диапазоне, что проявляется в резких колебаниях электросопротивления.
- Термоэлектрические, которые состоят из термопар (сплавов двух различных проводников, таких как хромель и алюмель). В этих устройствах при определенных температурах возникает термо-ЭДС.
- Манометрические, работающие на основе изменения давления газа или жидкости в замкнутом объеме.
Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, что позволяет им реагировать на незначительные изменения температуры. Их принцип действия заключается в замыкании или размыкании электрических контактов. Для повышения чувствительности и качества соединений в конструкции часто используются магниты.
Резистивные термодатчики создаются из специализированных сплавов проводников или полупроводников. Они состоят из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса или полупроводниковых пластин, помещенных в пластиковый или стеклянный корпус.
Полупроводниковые резисторы делятся на два типа:
- термисторы, которые имеют нелинейную зависимость от температуры, проявляющуюся в снижении сопротивления при нагреве,
- позисторы, также обладающие нелинейной температурной зависимостью, но увеличивающие сопротивление при нагреве.
Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов. В точке их контакта при нагреве возникает термо-ЭДС, величина которой пропорциональна разнице температур двух соединений. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.
Манометрические датчики позволяют измерять температуру немагнитным способом без использования источников энергии, что делает их подходящими для дистанционных измерений. Однако их чувствительность значительно ниже по сравнению с другими типами термодатчиков, и они также обладают эффектом инерционности.
Виды датчиков по способу взаимодействия с термостатом
Измерительные приборы температуры, в зависимости от способа взаимодействия с термостатом, делятся на несколько категорий:
- проводные, которые передают информацию на контроллер с помощью проводов,
- беспроводные – современные высокотехнологичные устройства, осуществляющие передачу данных на заданной радиочастоте.

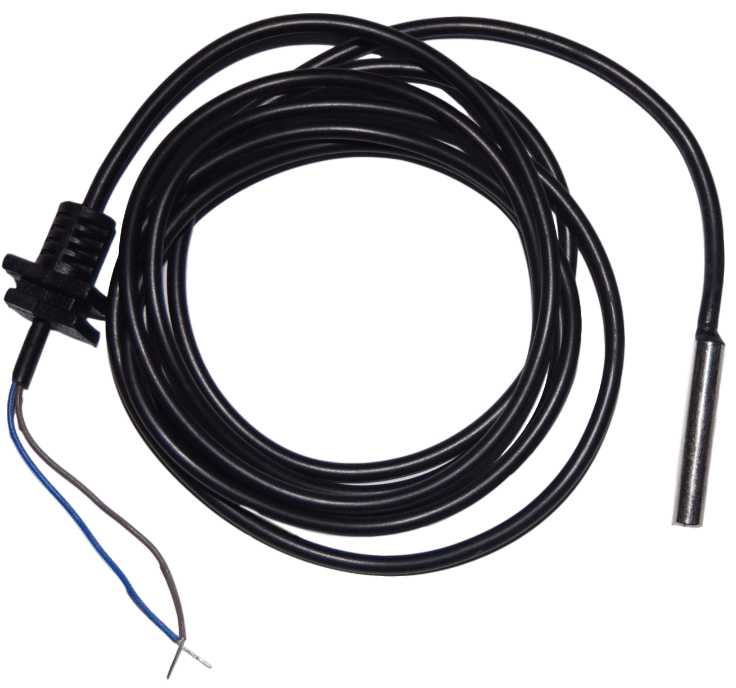

Проводной датчик температуры для котла
Классификация по способу размещения
Температурные датчики классифицируются по способу установки на несколько типов:
- накладной, который монтируется на нагреваемую поверхность с полным и плотным контактом чувствительного элемента,
- погружной, предназначенный для непосредственного взаимодействия с теплоносителем,
- комнатный, применяемый для мониторинга температуры в окружающей среде,
- внешний, устанавливаемый за пределами отапливаемых помещений.
Критерии выбора
При выборе датчика температуры важно учитывать несколько ключевых факторов:
- диапазон измеряемых температур: датчик должен обладать высокой чувствительностью и быстро реагировать на изменения температуры,
- особенности установки: необходимо определить, будет ли датчик погружным или фиксируемым, а также достаточно ли места для его монтажа,
- условия, в которых будут проводиться измерения, чтобы минимизировать влияние негативных факторов,
- характеристики самого датчика: нужно обратить внимание на необходимость подачи напряжения, скорость передачи сигнала, точность измерений и возможность работы в определённых условиях,
- срок службы, интервалы обслуживания и необходимость калибровки,
- величина выходного сигнала.

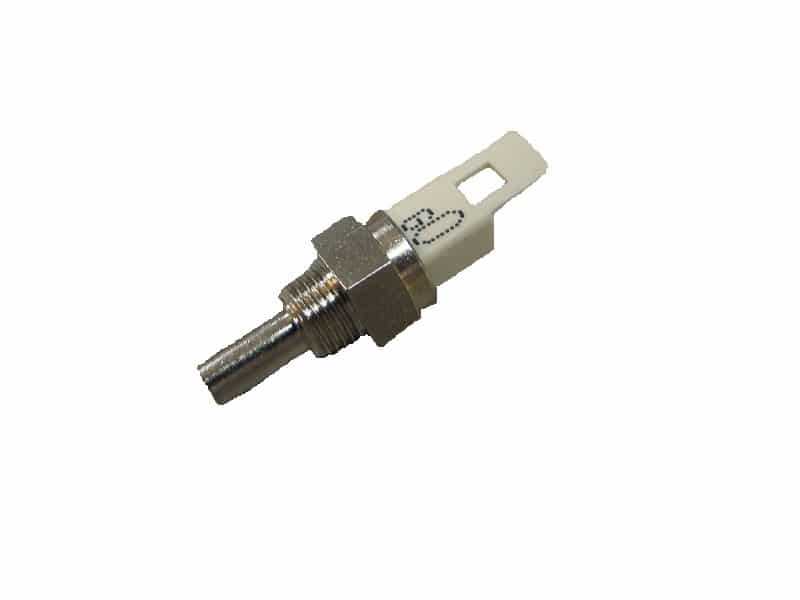

Погружной датчик температуры для котла
Подключение температурного датчика для котла
Все температурные датчики должны быть подключены к термостату или специализированному управляющему контроллеру, который отвечает за режимы работы котла. Важно внимательно ознакомиться с инструкцией по подключению, чтобы убедиться, что требования к соединению соответствуют техническим характеристикам датчиков.
Чаще всего рекомендуется выбирать датчики, которые предлагает производитель котла. Это связано с их высокой степенью совместимости и гарантией корректной работы. Если такие датчики недоступны, стоит обратить внимание на сертифицированные аналоги.

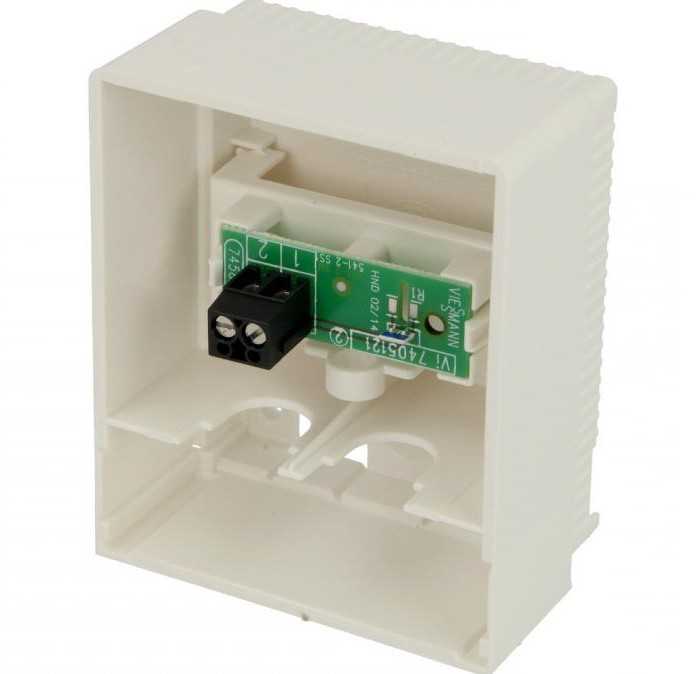

Подключение наружного датчика
Датчик наружной температуры для котла устанавливается на внешней стене здания с соблюдением ряда важных условий:
- необходимо избегать попадания прямых солнечных лучей на его поверхность,
- контактная поверхность стены должна быть неметаллической,
- прокладка кабеля в зонах с повышенной влажностью или в условиях наличия химических и биологических факторов, способных повредить изоляцию, запрещена,
- высота установки датчика на стене должна составлять 2/3 высоты здания, если оно трехэтажное, или находиться между вторым и третьим этажом в случае многоэтажного строения,
- следует исключить любые негативные факторы, которые могут снизить чувствительность или точность работы датчика.
Подключение термодатчика к котлу
Подключение термодатчика должно производиться при отключенном электропитании котла. Для этого используется цельный кабель с сечением жил 0,5 мм² и длиной до 30 метров. Все места соединения проводов как с котлом, так и с датчиком должны быть герметично закрыты и изолированы.
При подключении важно соблюдать правильную полярность, в зависимости от типа термодатчика. Если участок кабеля проходит на улице, его необходимо защитить специальной гофрированной трубкой.
После завершения всех монтажных работ следует проверить их качество, а затем произвести настройку термостата. В случае обнаружения ошибок их необходимо исправить, иначе существует риск поломки котла или недостаточного обогрева помещений.
Подключение комнатного датчика
Датчик температуры для котла устанавливается на внешней стене здания, внутри помещения. При выборе места для его монтажа следует учитывать следующие рекомендации:
- отсутствие рядом источников тепла или холода,
- свободный доступ к месту установки (не должно быть предметов интерьера, которые могут затенять датчик и искажать показания),
- высота установки должна составлять от 1,2 до 1,5 метра от пола,
- при установке электрических датчиков важно, чтобы рядом не находились источники электромагнитного излучения, такие как проводка или мощные электроприборы.

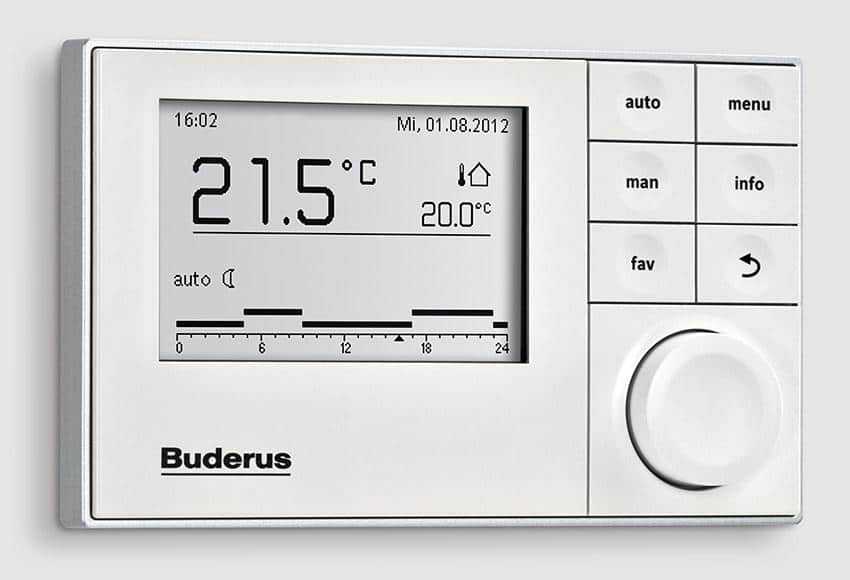

Датчик температуры для котла
Подключение осуществляется аналогично методу, применяемому для внешнего термодатчика, и должно соответствовать рекомендациям производителя котла. Установка может производиться в заранее подготовленное углубление в стене или на её поверхности, при этом важно, чтобы чувствительный элемент оставался открытым снаружи.
Подключение датчика для газового котла
Беспроводной температурный датчик для газового котла устанавливается прямо на контроллер или на газовый клапан. Проводные термодатчики подключаются в соответствии с методом, указанным производителем и описанным в руководстве пользователя.
Подключение водяного термодатчика
Датчик температуры воды для котла в многоконтурной системе монтируется на поверхность возвратной трубы отопления или внутри неё, а также может быть установлен на циркуляционном насосе. Такое размещение необходимо для предотвращения попадания в котёл теплоносителя с высокой температурой.
В одноконтурной или однотрубной системе установка датчика на возвратную трубу с теплоносителем не допускается. При повышении температуры циркуляция будет заблокирована, что приведёт к значительному температурному градиенту между удалёнными и близкими помещениями.
Особенности эксплуатации
При использовании термодатчиков следует придерживаться ряда рекомендаций:
- чувствительный элемент должен обеспечивать максимальный контакт с окружающей средой для эффективного теплообмена,
- обслуживание и калибровку необходимо проводить в соответствии с указаниями производителей,
- важно минимизировать влияние негативных внешних факторов, которые могут повлиять на точность измерений.
Выбор термодатчиков для котлов не представляет особой сложности, а их установка и подключение также достаточно просты. Важно внимательно следовать инструкции по подключению и последовательно выполнять все шаги монтажа.
https://youtube.com/watch?v=ptbeKjCj57M
Обслуживание и калибровка датчиков температуры
Датчики температуры являются важными компонентами системы отопления, и их правильное обслуживание и калибровка играют ключевую роль в обеспечении эффективной работы котла. Регулярная проверка и настройка этих устройств помогут избежать ошибок в показаниях, что может привести к неправильной работе системы и увеличению затрат на отопление.
Первым шагом в обслуживании датчиков температуры является их визуальный осмотр. Необходимо проверить наличие механических повреждений, коррозии или загрязнений. Если датчик установлен в месте, подверженном воздействию влаги или химических веществ, следует обратить особое внимание на его состояние. В случае обнаружения повреждений, датчик необходимо заменить.
Следующий этап — это очистка датчика. На его поверхности могут скапливаться пыль, грязь и другие загрязнения, которые могут влиять на точность измерений. Для очистки рекомендуется использовать мягкую ткань и, при необходимости, специальные чистящие средства, которые не повредят материал датчика. Важно избегать использования абразивных материалов, так как они могут поцарапать поверхность и ухудшить работу устройства.
Калибровка датчиков температуры — это процесс, который позволяет убедиться в точности их показаний. Для этого необходимо использовать эталонный термометр, который имеет известную точность. Сравнив показания датчика с эталонным термометром, можно определить, насколько точно он работает. Если разница в показаниях превышает допустимые нормы, датчик следует откалибровать. Процесс калибровки может варьироваться в зависимости от типа датчика, поэтому важно следовать инструкциям производителя.
Кроме того, стоит учитывать, что некоторые датчики температуры имеют возможность автоматической калибровки. В этом случае необходимо следить за обновлениями программного обеспечения и проводить периодические проверки, чтобы убедиться, что автоматическая система работает корректно.
Регулярное обслуживание и калибровка датчиков температуры не только продлевают срок их службы, но и обеспечивают стабильную и эффективную работу котла. Рекомендуется проводить эти процедуры не реже одного раза в год, а также перед началом отопительного сезона. Это позволит избежать неожиданных поломок и обеспечит комфортные условия в помещении.
В заключение, правильное обслуживание и калибровка датчиков температуры являются важными аспектами, которые не следует игнорировать. Они способствуют повышению эффективности работы системы отопления и снижению затрат на энергоносители, что в конечном итоге приводит к экономии средств и улучшению качества жизни.
Вопрос-ответ
Как выбрать подходящий датчик температуры для котла?
При выборе датчика температуры для котла важно учитывать тип котла, его мощность и рабочую среду. Для газовых и электрических котлов подойдут разные модели датчиков. Также стоит обратить внимание на диапазон измерений и точность, чтобы обеспечить надежную работу системы отопления.
Как правильно установить датчик температуры?
Установка датчика температуры должна проводиться в соответствии с инструкцией производителя. Обычно его устанавливают в месте, где температура наиболее стабильна и точно отражает состояние системы. Важно избегать мест с прямым воздействием солнечных лучей или холодного воздуха, чтобы избежать искажений в показаниях.
Как часто нужно проверять работоспособность датчика температуры?
Рекомендуется проверять работоспособность датчика температуры не реже одного раза в год, особенно перед началом отопительного сезона. Это поможет выявить возможные неисправности и обеспечить эффективную работу котла, что в свою очередь повысит безопасность и экономичность отопительной системы.
Советы
СОВЕТ №1
Перед покупкой датчика температуры убедитесь, что он совместим с вашим котлом. Ознакомьтесь с техническими характеристиками и рекомендациями производителя, чтобы избежать проблем с установкой и работой устройства.
СОВЕТ №2
Выбирайте датчики с высокой точностью измерения и хорошей температурной стабильностью. Это обеспечит более эффективное управление котлом и поможет избежать перегрева или недогрева системы отопления.
СОВЕТ №3
При установке датчика температуры следуйте инструкциям производителя. Обратите внимание на место установки: датчик должен находиться в зоне, где температура наиболее точно отражает состояние системы, например, вблизи выхода теплоносителя из котла.
СОВЕТ №4
Регулярно проверяйте работоспособность датчика и его калибровку. Это поможет поддерживать оптимальную работу котла и продлить срок его службы, а также повысить эффективность отопления в вашем доме.
