В выборе системы теплого пола важен правильный подбор пластины для эффективного распределения тепла. В этой статье рассмотрим ключевые аспекты выбора пластины, включая материалы, толщину, теплоизоляционные свойства и совместимость с системами отопления. Правильный выбор пластины обеспечит комфортный микроклимат и поможет сэкономить на энергозатратах, что актуально для тех, кто планирует установить теплый пол.
Особенности системы теплого пола
Теплый пол заслуженно считается одним из самых эффективных и экономичных решений для отопления квартир. При его работе воздух нагревается от нижней поверхности, что идеально подходит для создания комфортного микроклимата в помещении за относительно короткое время.
Первоначально технология установки теплого пола подразумевала использование бетонной стяжки, и эта система не могла применяться в деревянных домах. Позже специалисты разработали конструкцию с металлическими теплораспределительными пластинами, которая может использоваться даже в зданиях с недостаточно прочными перекрытиями.
При выборе пластин для теплого пола эксперты рекомендуют обратить внимание на несколько ключевых факторов. Во-первых, важно учитывать материал, из которого изготовлены пластины. Наиболее распространены полистирол и полиуретан, каждый из которых имеет свои преимущества в теплоизоляции и долговечности. Во-вторых, следует обратить внимание на толщину пластин: более толстые модели обеспечивают лучшую теплоизоляцию, но могут увеличить высоту пола. Также эксперты советуют проверять наличие сертификатов качества и соответствия стандартам, что гарантирует безопасность и эффективность использования. Наконец, стоит учитывать совместимость пластин с системой отопления, чтобы избежать проблем при установке и эксплуатации. Правильный выбор пластин обеспечит комфорт и экономию энергии в будущем.
Термопластины: нюансы конструкции и назначение
Теплораспределительная подложка для системы теплого пола представляет собой профилированный металлический модуль. Это устройство предназначено исключительно для укладки системы без использования бетонной заливки, то есть сухим методом. Производители предлагают различные варианты пластинчатых каркасов, отличающихся конфигурацией и размерами. Профиль включает U-образный канал, который проходит по всей длине и служит для размещения контура. Ребра жесткости, расположенные параллельно U-образной канаве, обеспечивают надежность конструкции и помогают компенсировать тепловое расширение, возникающее в процессе работы отопительного оборудования.

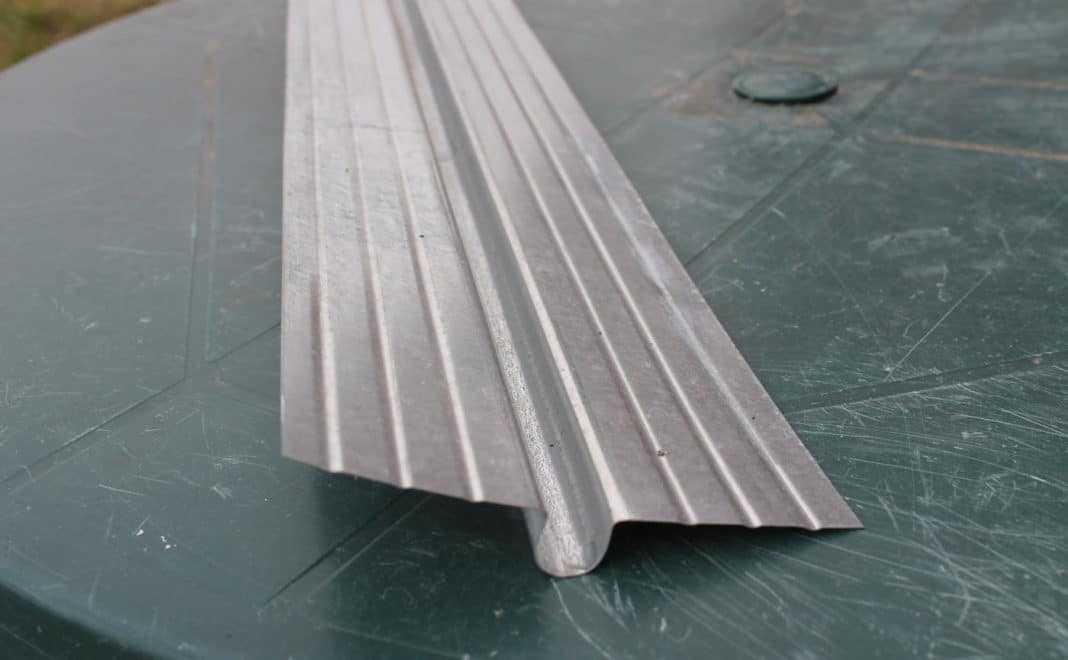

Как выглядит пластина для теплого пола
Во время работы системы теплораспределительные пластины для водяного теплого пола нагреваются под воздействием теплоносителя. Затем металлический профиль равномерно распределяет полученную энергию по финишному покрытию.
| Критерий выбора | Описание | Рекомендации |
|---|---|---|
| Материал пластин | Определяет теплопроводность, прочность и долговечность. | Алюминий: высокая теплопроводность, легкий, но дороже. Сталь: прочный, но тяжелее и может быть подвержен коррозии. Пластик (полипропилен): легкий, дешевый, но низкая теплопроводность, подходит для систем с низкой температурой теплоносителя. |
| Толщина пластин | Влияет на равномерность распределения тепла и высоту «пирога» теплого пола. | Тонкие (0.5-1 мм): быстрее нагреваются, но могут быть менее прочными. Подходят для систем с частым включением/выключением. Толстые (1.5-2 мм): обеспечивают более равномерное распределение тепла, но дольше нагреваются. Подходят для систем с постоянным обогревом. |
| Форма и размер пластин | Влияет на удобство монтажа, количество отходов и возможность укладки в сложных конфигурациях. | Прямоугольные: стандартный вариант, легко укладывать. Специальные формы (с пазами, выступами): упрощают фиксацию труб, но могут быть дороже. Размер: выбирайте исходя из площади помещения и сложности конфигурации. |
| Наличие теплоизоляции | Важный фактор для снижения теплопотерь и повышения эффективности системы. | Пластины с интегрированной теплоизоляцией: удобны в монтаже, экономят время. Пластины без теплоизоляции: требуют дополнительного слоя утеплителя, но могут быть дешевле. |
| Совместимость с трубами | Пластины должны подходить по диаметру и шагу укладки труб. | Убедитесь, что выбранные пластины соответствуют диаметру труб, которые вы планируете использовать (например, 16 мм или 20 мм). Проверьте шаг укладки труб, предусмотренный пластинами. |
| Производитель и цена | Влияет на качество, гарантию и бюджет проекта. | Выбирайте проверенных производителей с хорошей репутацией. Сравните цены на аналогичные продукты, но не экономьте на качестве, так как это долгосрочная инвестиция. |
| Тип напольного покрытия | Некоторые пластины лучше подходят для определенных видов напольных покрытий. | Для плитки, керамогранита: подходят практически любые пластины. Для ламината, паркета: важно обеспечить равномерное распределение тепла, чтобы избежать деформации покрытия. |
Интересные факты
Вот несколько интересных фактов о выборе пластин для теплого пола:
-
Материал и теплопроводность: Пластины для теплого пола могут быть изготовлены из различных материалов, таких как алюминий, сталь или полимерные композиты. Алюминиевые пластины обладают высокой теплопроводностью, что позволяет эффективно распределять тепло по поверхности пола, в то время как полимерные материалы могут быть легче и проще в установке, но менее эффективны в передаче тепла.
-
Толщина и плотность: Толщина пластин может существенно влиять на эффективность системы теплого пола. Более толстые пластины могут лучше удерживать тепло, но требуют больше времени для нагрева. Важно выбирать пластины с оптимальной толщиной, чтобы обеспечить быструю реакцию системы на изменения температуры.
-
Совместимость с покрытием: При выборе пластин для теплого пола необходимо учитывать тип напольного покрытия. Некоторые покрытия, такие как плитка или камень, хорошо проводят тепло и идеально подходят для систем теплого пола, в то время как деревянные или ламинатные покрытия могут требовать специальных решений для предотвращения деформации и обеспечения равномерного распределения тепла.
Материалы для изготовления
В зависимости от материала основы, пластины для теплых водяных полов могут быть изготовлены из стали или алюминия.
Особенности стальных каркасов для контура
Стальные изделия для распределения тепла обрабатываются специальными антикоррозийными составами в виде порошковых смесей, поскольку этот материал не обладает высокой стойкостью к коррозии. Естественная структура сплава не предназначена для длительной эксплуатации. Профильные стальные подложки с желобами для укладки водяного контура не подвергаются механическим воздействиям, и данная продукция активно используется в системах теплого пола, независимо от типа напольного покрытия.
Особенности алюминиевых пластин для контура водяного пола
Алюминиевые модели теплораспределительных пластин пользуются большей популярностью по сравнению с их стальными аналогами. Потребители проявляют значительный интерес к алюминиевым подложкам, обладающим светоотражающими свойствами. Использование таких модулей способствует повышению эффективности теплоотдачи. Для повышения коррозийной стойкости поверхность алюминиевых изделий проходит тщательную обработку с применением специализированных растворов.
Плюсы и минусы
Использование термораспределительных пластин для систем теплого пола предоставляет множество практических преимуществ:
- высокая эффективность. Металлический профиль обладает отличной теплопроводностью, а также быстро нагревается,
- простота установки. В отличие от «мокрой» технологии с бетонной стяжкой, при сухом монтаже не требуется выполнять сложные процессы: контур водяной системы легко устанавливается в теплоотражающие подложки из профилированных модулей,
- быстрая готовность к эксплуатации. После установки конструкции с термораспределительными пластинами и контрольного запуска можно сразу укладывать финишное покрытие, и система будет готова к использованию. В случае с бетонной заливкой по нормативам необходимо ждать до 30 дней, чтобы стяжка полностью высохла, прежде чем вводить систему в эксплуатацию,
- компактные размеры. Теплый водяной пол на основе термораспределительных пластин особенно востребован в квартирах с низкими потолками, так как позволяет уменьшить высоту конструкции. Бетонная стяжка требует толщины 9-11 см, в то время как использование металлической теплоотражающей подложки снижает этот показатель в три раза,
- низкая весовая нагрузка. При «мокром» способе укладки нагрузка на перекрытие превышает 100 кг на квадратный метр. В то же время модель водяного теплого пола с распределительными пластинами предполагает нагрузку всего 10 кг на м² перекрытия. Это идеальный выбор для установки в деревянных домах и зданиях с слабыми несущими конструкциями.

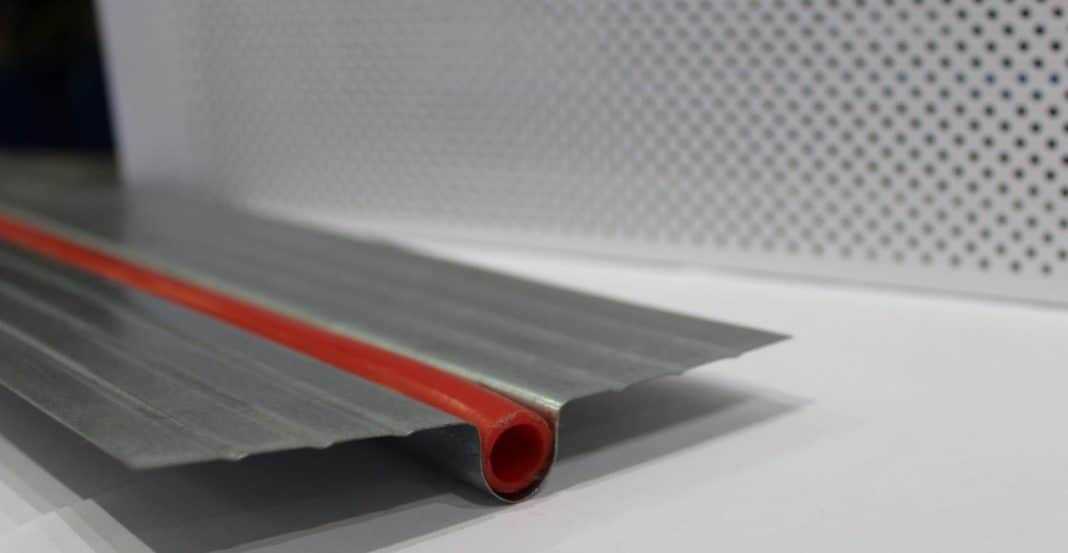

Пластины для теплого пола обладают множеством достоинств: высокая эффективность, простота монтажа.
Однако у профильных пластин для водяных теплых полов есть и некоторые недостатки:
- металлические модули быстро остывают после отключения теплогенератора. Бетонная стяжка медленно нагревается, но может аккумулировать тепло и сохранять его в течение длительного времени после отключения отопления,
- стоимость термораспределительных пластин для водяного теплого пола выше по сравнению с ценой бетонной стяжки.
Тем не менее, металлическая подложка прогревается значительно быстрее, чем бетонная основа, что позволяет снизить расход топлива в среднем на 20%.
Критерии выбора пластинчатого теплообменника для теплого пола
Для обеспечения надежной и эффективной работы системы отопления важно тщательно подбирать ее компоненты. При выборе металлической теплораспределительной пластины следует обратить внимание на эксплуатационные характеристики и учитывать следующие параметры:
- теплоемкость. Несмотря на то, что производители тепловых профилей часто рекламируют свою продукцию как обладающую высокими показателями теплопроводности и отражающих свойств, к этому стоит относиться с осторожностью. В процессе эксплуатации может наблюдаться снижение скорости теплоотдачи, независимо от условий работы системы отопления,
- КПД конструкции. Эффективность теплоотражающей подложки не зависит от материала, из которого она изготовлена. Для повышения КПД системы в конструкцию добавляются специальные теплоизоляционные материалы,
- устойчивость к коррозии. Необходимо учитывать риск появления ржавчины при контакте с влагой на поверхности металлических теплораспределительных пластин. При покупке стоит убедиться в наличии антикоррозийного покрытия. В некоторых случаях рекомендуется дополнительно использовать влагозащитные материалы.
Также важным критерием при выборе металлических основ для водяного контура является наличие сертификатов, подтверждающих качество продукции.
При выборе профильных модулей, помимо эксплуатационных характеристик, следует учитывать особенности места установки. Важно учитывать назначение помещения, его размеры и уровень влажности.
В каждом конкретном случае подбираются различные модели пластинчатых теплообменников с определенными защитными свойствами, показателями теплоемкости и способностью к накоплению тепла. Например:
- в кухне и санузле наблюдаются значительные колебания температуры и высокая влажность. В таких помещениях целесообразно использовать теплораспределяющие пластины с качественным антикоррозийным покрытием,
- алюминиевый теплообменник обеспечивает эффективную передачу энергии. При обустройстве просторных интерьеров с высокими потолками предпочтение отдается каркасам из алюминия, что позволяет равномерно распределять теплые воздушные потоки по всей площади.
Важно помнить, что пластинчатое основание предназначено исключительно для передачи тепла. Для эффективной работы системы необходимо обеспечить наличие качественного изоляционного слоя, чтобы минимизировать риск теплопотерь.
Сферы использования
Система теплого пола, основанная на металлических пластинах, активно используется при обустройстве как новостроек, так и зданий старого фонда в Москве и других регионах. Эта конструкция идеально подходит для организации отопления в деревянных домах с полами на основе брусьев. Пластины укладываются прямо на балочное перекрытие, что позволяет минимизировать высоту пирога. Профильный теплообменник устанавливается между черновым полом и выравнивающим слоем. Водяной контур размещается в специальных желобах, а при необходимости конструкция может быть дополнена изоляционными или демпферными материалами, после чего монтируется финишное покрытие.

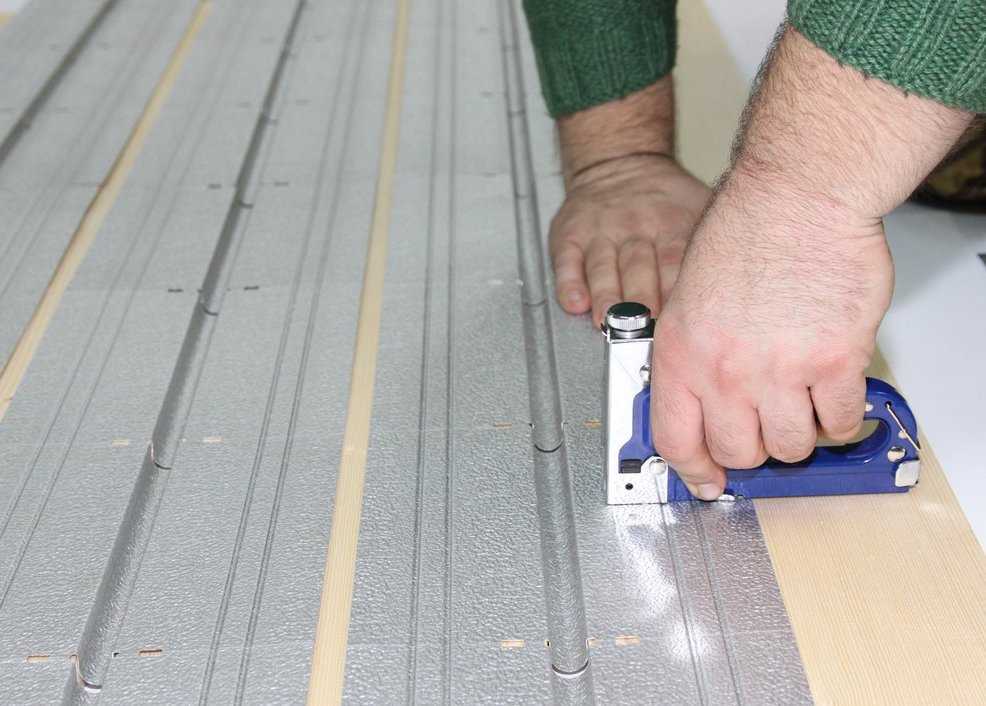

Монтаж пластин для теплого пола
В старых домах с недостаточно прочными перекрытиями и в помещениях с низкими потолками невозможно использовать массивные конструкции с бетонной стяжкой. В таких случаях решение заключается в интеграции металлической подложки с каналами для теплоносителя. Оборудование с пластинчатыми профилями также активно применяется в системах отопления новых зданий, и установка этой конструкции осуществляется на этапе строительства.
Рекомендации по установке и обслуживанию
Подготовка основания
Перед установкой теплого пола необходимо тщательно подготовить основание. Оно должно быть ровным, чистым и сухим. Неровности могут привести к неравномерному прогреву и повреждению системы. Рекомендуется использовать уровень и специальные строительные маяки для проверки горизонтальности поверхности. В случае необходимости, следует использовать самовыравнивающуюся смесь для устранения дефектов.
Выбор материала для пластины
При выборе пластины для теплого пола важно учитывать материал, из которого она изготовлена. Наиболее распространенные варианты — это пенополистирол, экструдированный пенополистирол и минеральная вата. Каждый из этих материалов имеет свои преимущества и недостатки. Например, пенополистирол обладает хорошими теплоизоляционными свойствами и легкостью, в то время как минеральная вата обеспечивает лучшую звукоизоляцию, но может быть более подвержена влаге.
Установка пластины
Установка пластины должна производиться в соответствии с инструкциями производителя. Обычно пластины укладываются в шахматном порядке, что позволяет избежать образования мостиков холода. Важно следить за тем, чтобы швы между плитами были минимальными, так как это может негативно сказаться на теплоизоляции. Для крепления плит можно использовать специальный клей или дюбели, в зависимости от типа основания.
Монтаж системы теплого пола
После укладки теплоизоляционных плит можно приступать к монтажу самой системы теплого пола. Важно соблюдать рекомендации по расстоянию между трубами или кабелями, чтобы обеспечить равномерный прогрев. Также следует учитывать, что для разных типов покрытий (плитка, ламинат, паркет) могут быть свои требования к глубине укладки и расстоянию между элементами системы.
Обслуживание системы
После завершения установки необходимо провести тестирование системы на герметичность и работоспособность. Рекомендуется запустить систему на несколько часов, чтобы убедиться в отсутствии утечек и равномерном прогреве. В дальнейшем важно регулярно проверять состояние системы, очищать фильтры и следить за уровнем давления в системе. Это поможет избежать серьезных поломок и продлить срок службы теплого пола.
Заключение
Правильный выбор и установка пластин для теплого пола — это залог эффективной и долговечной работы системы. Следуя рекомендациям по установке и обслуживанию, вы сможете обеспечить комфортный микроклимат в вашем доме на долгие годы.
Вопрос-ответ
Какое покрытие самое лучшее для теплого пола?
Для тёплых полов лучше всего выбирать линолеум на текстильной основе или гомогенный, так как они обеспечивают хорошую теплоотдачу. Однако покрытия с теплоизоляционным слоем не подходят, так как они могут замедлять прогрев и снижать эффективность работы системы.
Какой слой пеноплекса нужно положить под теплые полы?
Для утепления пола на грунтовом или бетонном основании в неотапливаемых помещениях укладывается теплозащитное покрытие из Пеноплэкса суммарной толщиной от 100 мм и более. Толщина теплоизоляции тёплого пола с электрическим или водяным подогревом стартует от 120 мм и более.
Советы
СОВЕТ №1
Перед покупкой пластин для теплого пола, обязательно определите тип системы отопления: водяной или электрический. Это поможет выбрать подходящие материалы, так как для каждого типа существуют свои требования к теплоизоляции и проводимости.
СОВЕТ №2
Обратите внимание на толщину и плотность пластин. Чем толще и плотнее материал, тем лучше он будет удерживать тепло. Однако не забывайте, что слишком толстые пластины могут увеличить время нагрева системы.
СОВЕТ №3
Изучите характеристики теплоизоляции и теплопроводности выбранных пластин. Высококачественные материалы обеспечат равномерное распределение тепла и снизят затраты на отопление.
СОВЕТ №4
Не забывайте о совместимости пластин с другими компонентами системы теплого пола, такими как трубы или кабели. Это поможет избежать проблем при установке и обеспечит эффективную работу всей системы.
