Как работает термопара в газовом котле? Полное руководство

Термопара — ключевой элемент в управлении газовыми котлами, обеспечивая безопасность и эффективность работы. В статье рассмотрим принцип действия термопары, её роль в поддержании стабильной температуры и предотвращении утечек газа. Понимание работы этого устройства поможет владельцам котлов заботиться о своем оборудовании и своевременно выявлять неисправности, что повысит безопасность и долговечность системы отопления.

Устройство и принцип работы термопары в газовом котле

Термопара состоит из двух проводников, изготовленных из различных металлов, способных выдерживать высокие температуры, которые соединены в замкнутое кольцо. Одна из спаек располагается в области измерения, а вторая подключается к преобразовательному устройству. Основой работы термопары является термоэлектрический эффект, известный как эффект Зеебека:

• два металлических элемента соединяются в одной точке. Различия в составе проводников играют ключевую роль в функционировании устройства,
• когда соединение помещается в источник тепла, на противоположных концах проводника возникает разница потенциалов.

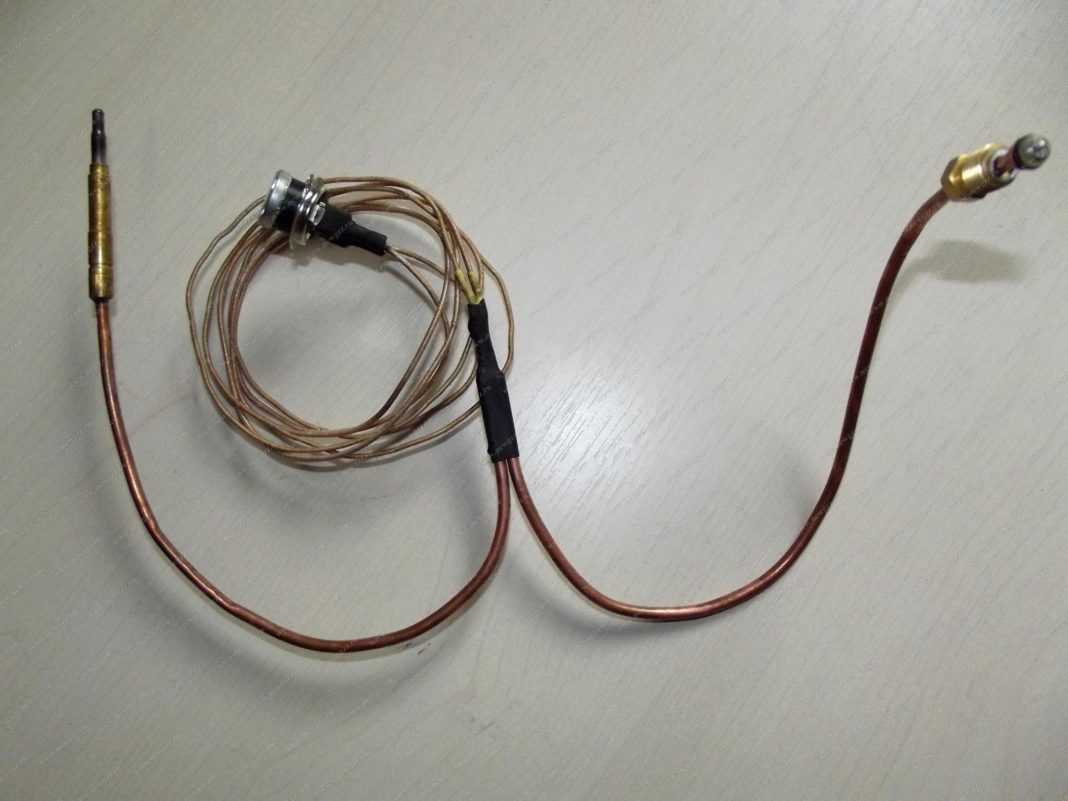

Как выглядит термопара для газового котла

Затем к холодным концам термопары подключается вольтметр, замыкается цепь, и измерительный прибор фиксирует напряжение.

Термопара в газовом котле играет ключевую роль в обеспечении безопасности и эффективности работы устройства. Эксперты отмечают, что этот элемент служит для контроля температуры и предотвращения утечек газа. Принцип работы термопары основан на эффекте термоэлектрической силы, возникающей при соединении двух различных металлов. Когда температура изменяется, термопара генерирует электрический ток, который используется для управления газовым клапаном. Если пламя гаснет, температура термопары падает, что приводит к отключению подачи газа. Таким образом, термопара не только обеспечивает стабильную работу котла, но и защищает от потенциальных аварийных ситуаций, что делает её незаменимым компонентом в современных системах отопления.

https://youtube.com/watch?v=fJopB-5553U

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – это устройство, предназначенное для обеспечения безопасной эксплуатации газовых котлов. Он контролирует наличие пламени и в случае его отсутствия автоматически отключает котел. Принцип работы данного датчика основан на следующих аспектах:

• его функционирование связано с образованием ионов и электронов в процессе зажигания пламени. Ионный ток, возникающий в результате этого, приводит к притяжению ионов к электроду ионизации. Устройство подключается к датчику контроля горения,
• если датчик контроля горения фиксирует достаточное количество ионов, это свидетельствует о нормальной работе котла. При снижении уровня ионов датчик отключает котельное оборудование.

Основными причинами срабатывания датчика ионизации являются загрязнение клапана и неправильное соотношение «газ-воздух». Также срабатывание может происходить из-за накопления значительного количества пыли на устройстве розжига.

Интересные факты

Вот несколько интересных фактов о том, как работает термопара в газовом котле:

1. Принцип термоэлектрического эффекта: Термопара основана на принципе термоэлектрического эффекта, который был открыт еще в 1821 году. Когда два разных металла соединяются и подвергаются разной температуре, возникает электрический ток. В газовом котле термопара используется для измерения температуры пламени, что позволяет контролировать его стабильность и безопасность.

2. Безопасность в работе: Термопара играет ключевую роль в системе безопасности газового котла. Если пламя гаснет, температура на термопаре падает, что приводит к прекращению генерации электрического тока. Это, в свою очередь, активирует электромагнитный клапан, который перекрывает подачу газа, предотвращая утечку и потенциальные аварии.

3. Долговечность и надежность: Термопары в газовых котлах обычно изготавливаются из устойчивых к высоким температурам материалов, таких как никель и хром. Это обеспечивает их долговечность и надежность в условиях постоянного нагрева и охлаждения, что делает их идеальными для использования в системах отопления.

https://youtube.com/watch?v=nPetIa5or7k

Основные типы термопар для газового котла

При производстве термоэлектрических преобразователей используются сплавы как благородных, так и неблагородных металлов. Для различных температурных диапазонов применяются определенные группы сплавов. В зависимости от металлических пар, используемых в процессе изготовления, устройства классифицируются на несколько типов. Для котельного оборудования, работающего на газовом топливе, чаще всего применяются следующие виды термопар:

• Термопара типа E с заводской маркировкой ТХКн, состоит из пластин хромеля и константана. Она предназначена для работы в температурном диапазоне от 0°C до +600°C.
• Тип J, который включает в себя композицию из железа и константана, имеет маркировку ТЖК. Этот прибор используется в диапазоне температур от -100°C до +1200°C.
• Термопара типа Kс с маркировкой ТХА изготавливается на основе хромеля и алюмеля. Ее температурный диапазон весьма широк — от -200°C до +1350°C.
• Тип Lс с маркировкой ТХК, в конструкции которой используются хромель и копель, предназначен для температур от -200°C до +850°C.

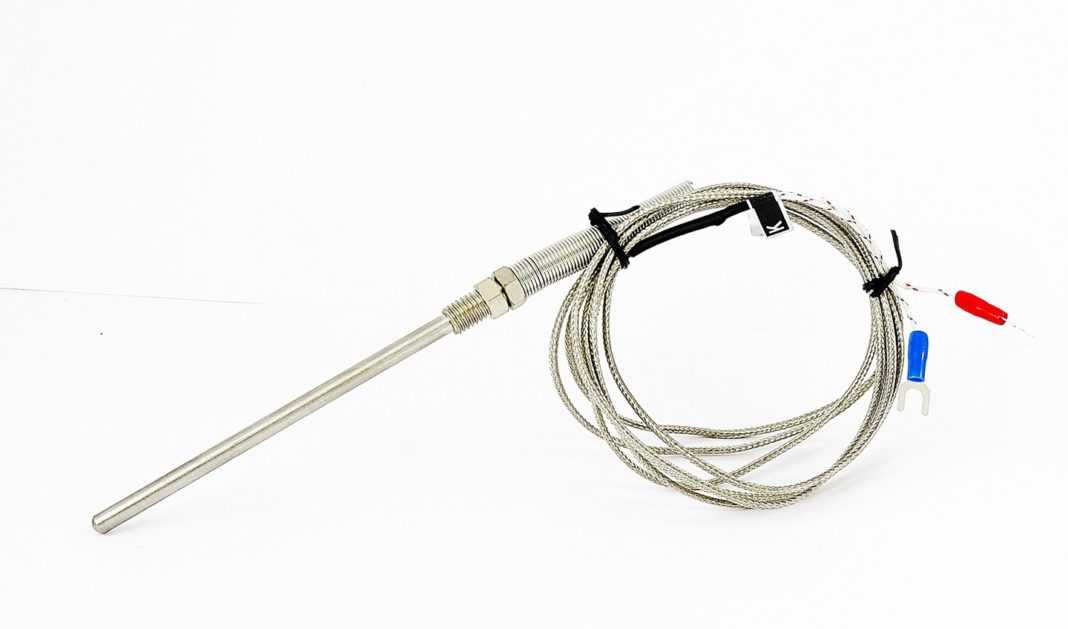

Термопара для газового котла типа J

В тяжелой промышленности также находят применение следующие образцы:

• Тип Sс с маркировкой ТПП10, представляющий собой сплав платинородия и платины, используется в установках при температуре до +1700°C.
• Тип Bс с маркировкой ТПР, состоящий из сплава платинородия и платинородия, предназначен для температурного диапазона от -100°C до +1800°C.

Кроме того, существуют и другие варианты аналогичных приборов, изготовленных из сплавов благородных металлов, которые востребованы в тяжелой промышленности и литейном производстве.

Плюсы и минусы

Основным преимуществом термоэлектрического преобразователя является его простота в конструкции, что позволяет при необходимости легко изготовить его самостоятельно. Устройство удобно в использовании и, что немаловажно, не требует внешнего источника энергии. Как отечественные, так и зарубежные производители предлагают широкий выбор таких приборов, цены на которые могут значительно различаться в зависимости от модели и бренда.

Однако стоит отметить и недостаток: в случае неисправности термоэлемента его придется заменить на новый, так как восстановлению он не подлежит. Приборы, чувствительные к небольшим изменениям температуры, сильно зависят от окружающей среды. Например, воздействие углекислого газа может значительно сократить срок службы устройства и увеличить вероятность поломки, что влечет за собой дополнительные расходы на замену термоэлемента.

Термопара в системе газового контроля

При использовании газового оборудования необходимо наличие энергонезависимой автоматики, что позволяет быстро перекрыть подачу газа в случае внезапного гашения пламени. В современных газовых отопительных котлах предусмотрена система газ-контроля, которая включает электромагнитный клапан и термопару. Основные компоненты электроклапана:

• сердечник с обмоткой,
• колпачок,
• возвратная пружина,
• якорь,
• резиновый элемент, перекрывающий подачу газа.

Когда нажимается кнопка подачи газа, шток погружается внутрь катушки, и пружина сжимается. Согласно инструкции, клапан подачи следует удерживать в нажатом состоянии около 30 секунд, чтобы термопара успела прогреться и на её концах возникло напряжение, необходимое для удержания клапана в катушке. Если горелка гаснет, термопара начинает остывать. В этом случае происходит следующее:

• наблюдается снижение напряжения на концах термопары,
• сила возвратной пружины становится больше электромагнитной силы, удерживающей шток в катушке,
• клапан возвращается в исходное положение, и подача газа прекращается.

Таким образом, работа термопары в газовом котле заключается в обеспечении безопасности. Система газ-контроля на основе термопары отличается высокой надежностью, в том числе благодаря своей способности функционировать без подключения к электросети.

Нюансы подключения и проверка

Термоэлектрический преобразователь подключается к измерительному устройству с помощью компенсационного кабеля. Для минимизации погрешностей в измерениях провода этого кабеля изготавливаются из того же материала, что и сам датчик.

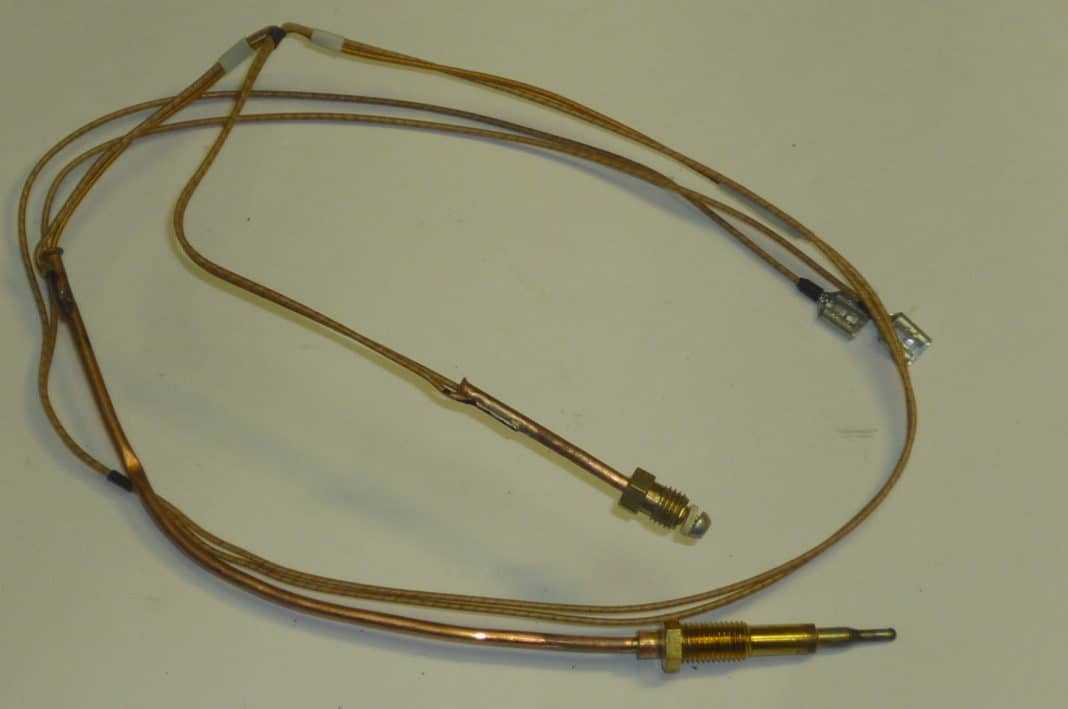

Проверка работоспособности термопары осуществляется следующим образом:

• один конец устройства подключается к мультиметру,
• второй конец нагревается вручную с помощью зажигалки или газовой горелки.

Если термопара функционирует корректно, это будет подтверждено наличием напряжения около 50 мВ.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка загорается и сразу же гаснет, это указывает на неисправность термопары. Также такая ситуация может возникнуть из-за плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправной термопары газового котла включает в себя следующие шаги:

• Сначала необходимо извлечь конец термопары, открутив прижимную гайку с помощью гаечного ключа, которая фиксирует преобразователь к клапану.
• При осмотре, если обнаружены загрязнения или окисления, следует очистить место контакта с помощью мелкой шкурки.
• Затем с помощью мультиметра проверяется работоспособность устройства.

Если при проверке датчик показывает напряжение в 50 мВ, можно попробовать запустить котел. Если проблема сохраняется и горелка продолжает гаснуть, это может указывать на неисправность электромагнитного клапана.

Если клапан функционирует исправно, необходимо убедиться в правильном соединении преобразователя с клапаном: найти оптимальное положение прижимной гайки для обеспечения надежного контакта.

Важно помнить, что если термопара газового котла вышла из строя, ее восстановление невозможно. В таком случае потребуется заменить термопару на новую. На рынке представлено множество моделей от отечественных и зарубежных производителей, таких как «Арбат», Жуковский завод АОГВ, концерн Honeywell и другие компании. Цены на эти устройства колеблются в пределах 600-2000 рублей.

Термопары находят широкое применение в автоматике газового оборудования, литейной промышленности и во многих других сферах производства. На основе этого устройства разработан ряд терморегуляторов и термометров как для бытового, так и для промышленного использования. В руках умельцев термоэлектрический преобразователь может стать основой для мини-электростанции, его используют для создания зарядных устройств, которые позволяют заряжать маломощные устройства от открытого огня, включая костры.

https://youtube.com/watch?v=PcTDYFIJf1I

Рекомендации по выбору термопары для газового котла

Выбор термопары для газового котла — это важный этап, который может существенно повлиять на эффективность и безопасность работы отопительного оборудования. При выборе термопары следует учитывать несколько ключевых факторов.

1. Тип термопары: Существует несколько типов термопар, которые различаются по материалам и принципу работы. Наиболее распространенные — это термопары типа K (хромель-алюмель) и типа J (железо-константан). Термопара типа K обладает высокой стабильностью и широким диапазоном температур, что делает её идеальной для большинства газовых котлов. Термопара типа J, хотя и менее устойчива к коррозии, может быть использована в условиях, где температура не превышает 750°C.

2. Диапазон температур: При выборе термопары важно учитывать диапазон температур, в котором будет работать котел. Термопара должна быть способна выдерживать максимальные температуры, возникающие в процессе работы. Обычно для газовых котлов выбирают термопары, способные работать в диапазоне от -200°C до +1200°C, в зависимости от модели котла и его характеристик.

3. Длина и диаметр: Длина термопары также имеет значение. Она должна быть достаточной для того, чтобы эффективно измерять температуру в нужной зоне котла. Диаметр термопары влияет на скорость реакции на изменения температуры: чем меньше диаметр, тем быстрее термопара реагирует на изменения температуры. Однако слишком тонкие термопары могут быть менее прочными.

4. Материал оболочки: Оболочка термопары должна быть выполнена из материала, устойчивого к воздействию высоких температур и коррозии. Обычно используются нержавеющая сталь или специальные сплавы, которые обеспечивают долговечность и надежность работы термопары в агрессивной среде газового котла.

5. Совместимость с котлом: Перед покупкой термопары необходимо убедиться в её совместимости с конкретной моделью газового котла. Разные производители могут использовать различные стандарты и размеры термопар, поэтому важно проверить технические характеристики и рекомендации производителя котла.

6. Качество и надежность: При выборе термопары стоит отдавать предпочтение проверенным производителям и брендам, которые зарекомендовали себя на рынке. Качественная термопара обеспечит стабильную работу котла и снизит риск поломок и аварий.

В заключение, правильный выбор термопары для газового котла — это залог безопасной и эффективной работы отопительного оборудования. Учитывая все вышеперечисленные факторы, можно значительно повысить надежность и срок службы котла, а также обеспечить комфортные условия в помещении.

Вопрос-ответ

Что такое термопара и как она используется в газовом котле?

Термопара — это устройство, состоящее из двух различных металлов, которые соединены в одной точке. В газовом котле термопара используется для измерения температуры и контроля работы горелки. Когда температура достигает определенного уровня, термопара генерирует электрический сигнал, который активирует или деактивирует подачу газа, обеспечивая безопасность работы котла.

Как термопара обеспечивает безопасность газового котла?

Термопара играет ключевую роль в системе безопасности газового котла. Если пламя гаснет, температура на термопаре падает, и она перестает генерировать электрический сигнал. Это приводит к закрытию клапана подачи газа, предотвращая утечку и возможные аварийные ситуации.

Как часто нужно проверять термопару в газовом котле?

Рекомендуется проверять термопару как минимум раз в год во время планового обслуживания газового котла. Это поможет убедиться в ее исправности и надежности, а также предотвратить потенциальные проблемы с безопасностью в будущем.

Советы

СОВЕТ №1

Проверьте правильность подключения термопары. Убедитесь, что она надежно закреплена и правильно подключена к газовому котлу, так как неправильное соединение может привести к сбоям в работе устройства.

СОВЕТ №2

Регулярно очищайте термопару от загрязнений. Накопление грязи и сажи может повлиять на точность измерений температуры, поэтому периодическая чистка поможет поддерживать ее в рабочем состоянии.

СОВЕТ №3

Следите за состоянием термопары. Если вы заметили, что котел часто отключается или работает нестабильно, возможно, термопара нуждается в замене. Не откладывайте диагностику, чтобы избежать более серьезных поломок.

СОВЕТ №4

Изучите инструкцию к вашему газовому котлу. В ней могут быть указаны специфические рекомендации по обслуживанию термопары, которые помогут продлить срок службы устройства и обеспечить его безопасную эксплуатацию.
