Как разобрать и собрать радиатор отопления: правила, схемы, инструменты для успешного выполнения

В статье рассмотрим процесс разборки и сборки радиатора отопления — важный навык для владельцев жилья. Эти действия помогут провести профилактику, очистку радиатора и устранить неисправности, что повысит эффективность отопительной системы и сэкономит средства. Предоставим схемы, правила и список инструментов для упрощения и безопасности процесса.

Ключевые правила разборки радиаторов отопления

В зависимости от состояния и типа радиатора, необходимо подготовить соответствующий набор инструментов:

• ниппельный ключ,
• болгарка или газовая горелка,
• кувалда и молоток,
• разводной ключ (вместо него можно использовать набор гаечных ключей с различными головками),
• строительный фен,
• зубило.

Обратите внимание на качество ниппельного ключа: он представляет собой металлический прут, на одном конце которого находится головка в форме лопатки, а на другом – отверстие или ушко. Этот инструмент имеет специальные насечки, ширина которых соответствует расстоянию между секциями радиатора. При демонтаже старой батареи может вытекать грязный теплоноситель, поэтому рекомендуется защитить пол с помощью пленки или большого количества тряпок.

Эксперты в области отопительных систем подчеркивают важность правильного разбора и сборки радиатора для обеспечения его эффективной работы. Прежде всего, необходимо подготовить все необходимые инструменты: ключи, отвертки, плоскогубцы и емкость для сбора воды. Перед началом работ рекомендуется отключить систему отопления и слить воду из радиатора.

При разборе важно следовать схеме, чтобы не повредить соединения и не потерять мелкие детали. Эксперты советуют делать фотографии на каждом этапе, что поможет при сборке. При установке радиатора необходимо убедиться в герметичности всех соединений и правильной ориентации устройства. Важно также проверить уровень радиатора, чтобы избежать проблем с циркуляцией. Соблюдение этих правил позволит значительно продлить срок службы радиатора и повысить его эффективность.

https://youtube.com/watch?v=8TTKFVNdk2w

Разборка биметаллических и алюминиевых секционных изделий

Перед тем как приступить к демонтажу устройства самостоятельно, необходимо прекратить подачу теплоносителя и сбросить давление в системе. На схеме изображен биметаллический радиатор в разрезе, что поможет вам понять последовательность действий.

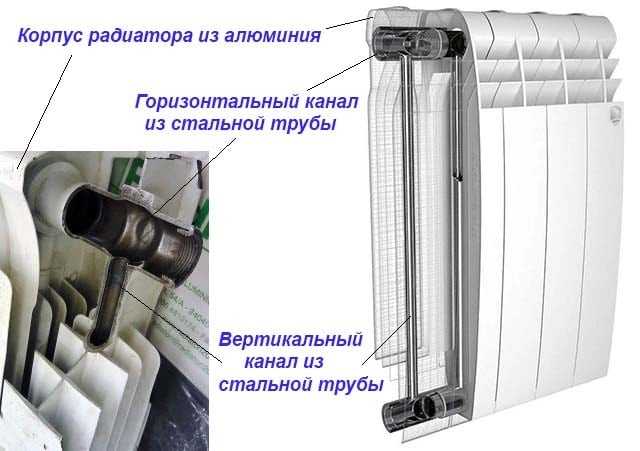

Состав радиатора отопления

Как разобрать радиатор отопления:

• Дождитесь, пока прибор остынет. Для его извлечения из системы открутите соединительные муфты для входа и выхода.
• Сдвиньте муфты по трубе от обогревательного элемента и снимите его с кронштейнов.
• Удалите оставшуюся внутри жидкость, положите радиатор на ровную поверхность лицевой стороной вверх.
• Снимите и тщательно промойте фильтр, чтобы избежать накопления грязи.

Теперь можно перейти к разделению радиатора на секции, предварительно ознакомившись с направлением вращения ниппель-гайки (это поможет избежать повреждений оборудования). Кольцевая гайка имеет внутренние пазы и внешнюю резьбу – как правую, так и левую. При откручивании секций они будут раздвигаться. Производители биметаллических радиаторов маркируют свою продукцию, указывая направление резьбы: S – для левосторонней, D – для правосторонней. Важно следовать этой маркировке, чтобы не повредить резьбу на отопительном приборе.

Вставьте ниппельный ключ в радиатор и направьте его к гайке, используя насечки на инструменте, затем воспользуйтесь рычагом, чтобы сдвинуть соединительный элемент. Здесь вам может понадобиться помощник, который будет удерживать батарею в стабильном положении. После разъединения внимательно осмотрите металлические прокладки между секциями – те, которые находятся в хорошем состоянии, можно использовать повторно, а силиконовые обязательно нужно заменить.

Интересные факты

Вот несколько интересных фактов о разборке и сборке радиаторов отопления:

1. Разнообразие конструкций: Радиаторы отопления бывают различных типов — чугунные, стальные, алюминиевые и биметаллические. Каждый из них имеет свои особенности разборки и сборки. Например, чугунные радиаторы часто состоят из нескольких секций, которые можно легко разъединить, в то время как алюминиевые радиаторы могут иметь более сложные соединения, требующие особого подхода.

2. Правильный инструмент — залог успеха: Для разборки и сборки радиатора необходимы специальные инструменты, такие как разводной ключ, плоскогубцы и отвертки. Однако, чтобы избежать повреждений, важно использовать инструменты, подходящие для конкретного типа радиатора. Например, для чугунных радиаторов лучше использовать ключи с мягкими захватами, чтобы не повредить поверхность.

3. Схема подключения: Правильная схема подключения радиатора имеет огромное значение для его эффективной работы. Существует несколько способов подключения — боковое, нижнее и диагональное. Каждый из них влияет на распределение тепла и давление в системе. При разборке и сборке радиатора важно учитывать, как он был подключен изначально, чтобы сохранить оптимальную работу системы отопления.

https://youtube.com/watch?v=V8KHLy_AYns

Как разобрать чугунную батарею отопления

Такие устройства, как правило, служат на протяжении многих лет, и их демонтаж может привести к значительным повреждениям. Для того чтобы извлечь прибор из его крепления, необходимо открутить входные и выходные сгоны. Если они не поддаются, потребуется использовать автоген или болгарку для срезания соединений. После этого оборудование нужно тщательно промыть и разместить на рабочей поверхности.

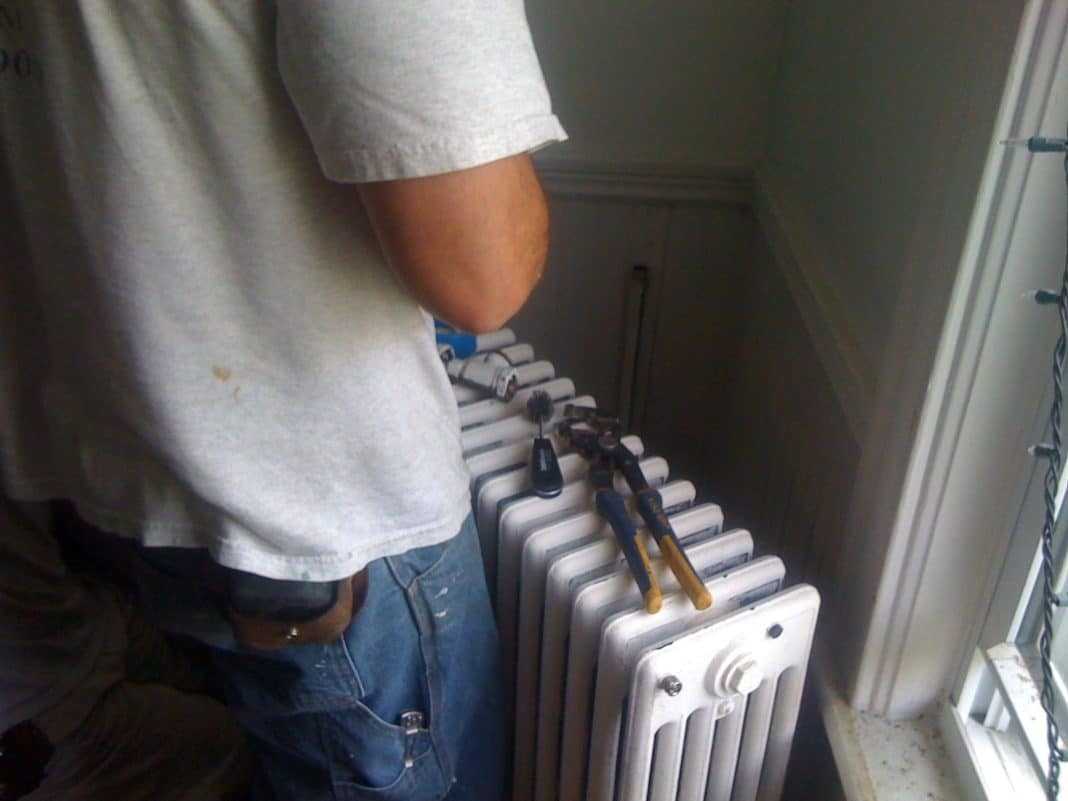

Чтобы разобрать чугунный радиатор отопления, начните с откручивания входных и выходных сгонов.

При длительной эксплуатации детали конструкции могут прочно соединяться друг с другом, и разборка старого чугунного радиатора требует значительных усилий. Если гайка не откручивается, ее можно нагреть с помощью автогена, строительного фена или паяльной лампы. Соединительные пазы, поврежденные ржавчиной, не поддаются разборке вручную, и попытка разбить их кувалдой может привести к разрушению всей конструкции. Более сложным, но более эффективным способом будет распил стыков с помощью ножовки по металлу или болгарки. После извлечения поврежденной секции необходимо выбить ниппель-гайку с помощью молотка и зубила. Общий вес конструкции составляет 75 кг, поэтому без помощи партнера не обойтись.

Особенности монтажа радиаторов отопления

Согласно действующим строительным нормам, необходимо соблюдать следующие требования:

• расстояние между радиатором и полом должно составлять не менее 10 см, между отопительным прибором и подоконником – минимум 5 см, а до ближайшей стены – от 3 до 5 см,
• длина радиатора, установленного под окном, не должна превышать 50-75% ширины оконного проема,
• вертикальная ось радиатора (которую можно определить визуально по центру) должна совпадать с аналогичным параметром окна, допускается отклонение не более 2 см,
• оптимально устанавливать радиаторы в местах с хорошей циркуляцией воздуха – у дверей и под окнами.

Если на стену установить теплоотражающий экран (например, прикрепить фольгированный материал), радиатор можно разместить ближе – на расстоянии всего 2,5 см. Дополнительный слой отделки помогает отражать тепло от стены, что способствует экономии энергии и более быстрому прогреву помещения.

Метод установки зависит от типа используемой системы и выбранной схемы подключения оборудования.

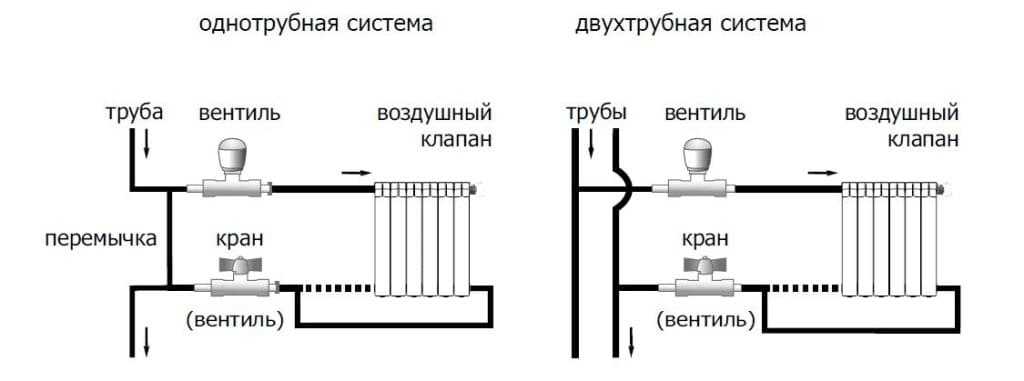

Виды систем отопления

Существует три основных типа систем отопления: однотрубные, двухтрубные и коллекторные. Каждая из этих категорий имеет свои особенности в обеспечении тепла и в способах соединения различных компонентов.

Однотрубная

Оборудование соединяется в систему таким образом, что теплоноситель движется по одной трубе, последовательно проходя через каждый радиатор, а затем, остыв, возвращается в котел. Этот простой метод установки широко применяется в многоэтажных зданиях. Однако у такого решения есть недостаток: с каждой следующей батареей вода становится все холоднее, что приводит к менее эффективному обогреву помещений. Кроме того, в данной системе отсутствует возможность индивидуального ремонта одного радиатора, и в случае аварийной ситуации придется отключать весь стояк.

Двухтрубная

Параллельное соединение аккумуляторов позволяет горячему теплоносителю поступать к каждой батарее через отдельную трубу. Это обеспечивает равномерный прогрев всего оборудования, а остывшая вода уходит в отдельную обратную трубу, откуда возвращается в котел для повторного нагрева. Сборка такой системы также не представляет сложности: в случае необходимости замены достаточно отключить лишь один радиатор.

Коллекторная

Данная сложная система применяется для отопления загородных домов: к каждому радиатору требуется подключить отдельные трубы. Чаще всего для ее установки приглашают специалистов.

Как правильно собрать секции радиаторов отопления: монтаж и подключение

Прежде чем начать сборку системы, важно определить наиболее подходящую схему подключения: боковую, диагональную или скрытую. Выбор зависит от ваших потребностей и условий эксплуатации.

Схемы подключения

Существует три основных метода подключения радиаторов:

• боковое (одностороннее) подключение. В этом случае труба с горячим теплоносителем подводится к верхнему патрубку радиатора, а нижний патрубок служит для отвода остывшей воды. При правильной установке такая схема обеспечивает отличную теплоотдачу, однако, если трубопроводы подключены неправильно, это может значительно снизить эффективность работы системы. Для однотрубной системы необходимо установить дополнительную перемычку между батареями,
• диагональное подключение предполагает, что верхний и нижний патрубки находятся на противоположных сторонах радиатора. Труба с горячим теплоносителем подключается к верхнему соединению, а отвод для остывшей воды – к нижнему. Эта схема особенно эффективна для длинных радиаторов, состоящих из множества секций, так как обеспечивает высокую теплоотдачу,
• нижнее подключение позволяет скрыть отопительные трубы в полу или стене, при этом прямой и обратный потоки располагаются в нижней части радиатора с разных сторон.

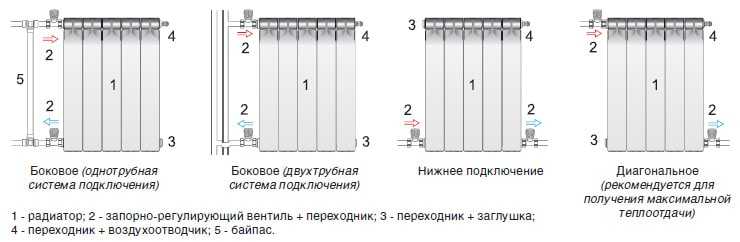

Схемы подключения радиаторов отопления

Хотя последний метод выглядит более эстетично, его эффективность может быть ниже из-за значительных теплопотерь, достигающих 15%.

Порядок сборки радиатора отопления

Монтаж радиаторов можно осуществлять в любое время года, однако существуют определенные ограничения:

• для систем с естественной циркуляцией – не более 12 секций,
• для систем с принудительной циркуляцией – не более 24 секций батарей.

Кроме самих радиаторов, необходимо также приобрести:

• уплотнительную ленту или паклю,
• терморегулирующую и запорную арматуру,
• герметик,
• крепежные элементы – кронштейны, сгоны с резьбой, соответствующей параметрам труб и радиаторов.

Если установка производится в многоквартирном доме, следует обратиться в управляющую компанию, чтобы специалисты отключили стояк от теплоносителя. В большинстве случаев, если это возможно, радиатор изолируют, перекрывая вентили и сливая из него воду.

При самостоятельной установке радиатора его необходимо предварительно оснастить запорно-регулирующей арматурой. Рекомендуется установить кран Маевского, который поможет в дальнейшем избавляться от воздушных пробок. На стене делают разметку в соответствии с размерами радиатора, при необходимости устанавливают фольгированный отражающий экран, монтируют кронштейны (в среднем, достаточно 2-3 штук в верхней части и 2 в нижней).

Крепежи выравнивают по уровню и навешивают на них радиатор. Признаком правильной установки кронштейнов является плотное прилегание батареи к крепежам и отсутствие люфта. Отопительный прибор устанавливают с небольшим уклоном, не превышающим 30 мм на каждый метр, а в верхней точке устанавливают кран Маевского.

В однотрубную систему устанавливают байпас с вентилем, для двухтрубной системы достаточно сгонов с вентилем, соединяемых с трубами. Для сборки элементов понадобятся динамометрические ключи, которые помогут правильно затянуть крепежи (каждый компонент имеет свое ограничение по динамометрическому моменту).

Слабое соединение может привести к протечкам. Для герметизации стыков используют специальные уплотнители или паклю, смоченную в масляной краске, также возможны сварные швы. После монтажа все соединения подвергаются опрессовке (для этого потребуется специальный инструмент, проще вызвать сантехника). Затем необходимо провести пробный запуск системы, чтобы быстро устранить возможные недостатки.

Работы можно выполнить по следующему алгоритму:

1. Выравнивание стены, разметка и монтаж крепежей.
2. Установка комплектующих на радиатор: автоматического или ручного воздухоотводчика (его вкручивают в переходник и устанавливают в верхний коллектор), заглушек на незанятые коллекторы, дополнительных переходников, если диаметры подводящих и отводящих труб не совпадают с параметрами соединительных зон на батарее.
3. Установка регулирующей и запорной арматуры. При любом способе подключения желательно оснастить радиатор полнопроходными шаровыми кранами на входе и выходе – это позволит при необходимости снять прибор для обслуживания или ремонта без отключения всей системы, достаточно будет закрыть краны. Если в квартире предусмотрена вертикальная разводка, потребуется установка байпаса. Рекомендуемая регулирующая арматура – автоматические и ручные термостаты, которые помогают поддерживать оптимальную температуру.
4. Навешивание радиатора и подключение трубопроводов – подающего и отводящего. Метод соединения может быть обжимным, сварочным, резьбовым или под пресс, выбор зависит от типа используемых фитингов и труб.
5. Опрессовка системы или конкретно нового радиатора. Когда система заполнена водой, краны следует открывать медленно, чтобы избежать гидроудара, который может повредить арматуру и вывести батарею из строя.

Секционные радиаторы с небольшой массой – биметаллические, алюминиевые, стальные трубчатые – устанавливаются на два верхних держателя, третий крепеж размещается снизу ближе к середине. Для чугунных радиаторов требуется больше крепежей, их следует устанавливать как можно глубже в стену, особенно если она кирпичная.

Новое отопительное оборудование поставляется в пленке, которую не нужно снимать во время монтажа. Обычно радиаторы устанавливаются на этапе ремонта помещений, и пленка защищает прибор от загрязнений; ее разрывают только в тех местах, где предусмотрено соединение с другими компонентами.

https://youtube.com/watch?v=huFqi7mz6n4

Советы по обслуживанию и уходу за радиаторами отопления

Обслуживание и уход за радиаторами отопления – это важный аспект, который позволяет не только продлить срок службы оборудования, но и обеспечить его эффективную работу. Правильный уход за радиаторами поможет избежать многих проблем, связанных с их эксплуатацией.

Регулярная очистка радиаторов

Первым шагом в уходе за радиаторами является их регулярная очистка от пыли и грязи. Накапливающиеся загрязнения могут значительно снизить эффективность теплоотдачи. Для этого рекомендуется использовать мягкую щетку или пылесос с насадкой для труднодоступных мест. Очистку следует проводить не реже одного раза в месяц, особенно в отопительный сезон.

Проверка состояния крана и соединений

Важно регулярно проверять состояние кранов и соединений радиатора. Убедитесь, что нет протечек, а все соединения надежно затянуты. Если вы заметили, что кран или соединение подтекает, необходимо немедленно устранить проблему, чтобы избежать затопления и повреждения стен или пола.

Проверка давления в системе

Давление в системе отопления должно находиться в пределах нормы, обычно это 1-2 атмосферы. Если давление ниже, это может указывать на утечку или недостаток воды в системе. В таком случае необходимо долить воду в систему и проверить все соединения на наличие утечек.

Проведение воздушной пробки

С течением времени в радиаторах может накапливаться воздух, что приводит к снижению их эффективности. Для удаления воздуха необходимо провести процедуру воздушной пробки. Для этого откройте вентиль на верхней части радиатора с помощью специального ключа или отвертки. Когда начнет выходить воздух, подождите, пока не появится вода, и закройте вентиль.

Покраска и защита радиаторов

Если радиаторы имеют поврежденное покрытие, это может привести к коррозии и ухудшению внешнего вида. Рекомендуется периодически обновлять краску радиаторов, используя специальные краски для металла, которые выдерживают высокие температуры. Перед покраской необходимо тщательно очистить поверхность от ржавчины и старой краски.

Проверка термостатов и автоматических систем управления

Если в вашей системе отопления установлены термостаты или автоматические системы управления, их также следует периодически проверять. Убедитесь, что они работают корректно и обеспечивают необходимый уровень температуры в помещениях. Если термостат не реагирует на изменения температуры, возможно, его необходимо заменить.

Профессиональное обслуживание

Несмотря на то, что многие аспекты обслуживания радиаторов можно выполнить самостоятельно, рекомендуется периодически вызывать профессионалов для проведения более глубокого технического обслуживания. Специалисты смогут выявить скрытые проблемы и провести необходимые работы по ремонту и настройке системы отопления.

Следуя этим простым советам, вы сможете обеспечить надежную и эффективную работу радиаторов отопления, что в свою очередь создаст комфортные условия в вашем доме.

Вопрос-ответ

Какие инструменты понадобятся для разборки радиатора отопления?

Для разборки радиатора отопления вам понадобятся следующие инструменты: разводной ключ или набор гаечных ключей, плоскогубцы, отвертка, а также емкость для сбора воды, которая может вытекать из радиатора. Также может потребоваться тряпка для удаления возможных загрязнений.

Как правильно слить воду из радиатора перед его разборкой?

Перед разборкой радиатора необходимо отключить его от системы отопления и слить воду. Для этого закройте краны на подводящих трубах, затем откройте вентиль на радиаторе, чтобы дать воде стечь. Убедитесь, что под радиатором стоит емкость для сбора воды, чтобы избежать затопления помещения.

Как собрать радиатор после его разборки?

Сборка радиатора начинается с установки всех деталей в обратном порядке. Убедитесь, что все прокладки и уплотнения на месте, чтобы избежать утечек. После установки радиатора на место, подключите его к системе отопления и откройте краны. Проверьте на наличие утечек и, если все в порядке, заполните радиатор водой и проверьте его работу.

Советы

СОВЕТ №1

Перед тем как начать разборку радиатора, убедитесь, что система отопления полностью остыла и отключена. Это предотвратит возможность получения ожогов и утечек горячей воды.

СОВЕТ №2

Подготовьте все необходимые инструменты заранее: ключи для гаек, плоскогубцы, ведро для сбора воды и тряпки для протирки. Это поможет избежать лишних перерывов в процессе работы.

СОВЕТ №3

Запоминайте или фиксируйте порядок разборки деталей радиатора. Это упростит процесс сборки и поможет избежать ошибок при установке на место.

СОВЕТ №4

После сборки радиатора проверьте все соединения на наличие утечек, запустив систему отопления на несколько минут. Это позволит убедиться в правильности сборки и избежать проблем в будущем.
