В этой статье мы расскажем, как изготовить камеру для пескоструйной обработки, что позволит эффективно и безопасно обрабатывать поверхности. Пескоструйная обработка используется для удаления ржавчины, краски и загрязнений, а также для подготовки поверхностей к покраске или отделке. Создание собственной камеры сэкономит средства и позволит адаптировать устройство под конкретные задачи и материалы, что делает его полезным инструментом в домашней мастерской или на производстве.
Виды пескоструйных камер

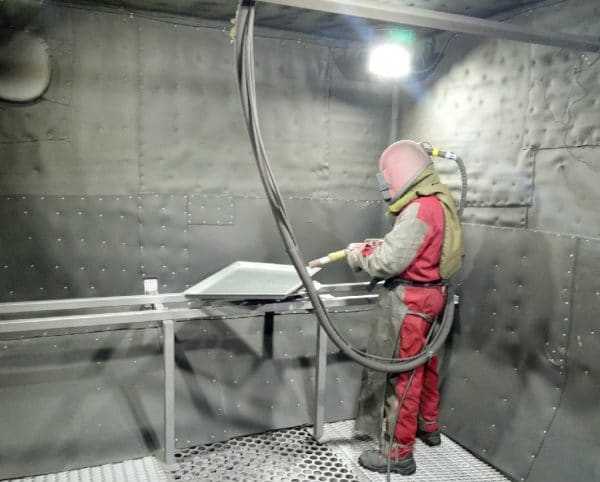

На рынке представлены два вида пескоструйных камер: обитаемые и необитаемые. Рассмотрим основные характеристики и особенности работы обитаемых камер:
- это герметичные пространства значительных размеров, где находится оператор, выполняющий обработку изделий,
- внутренние стены покрыты мягким амортизирующим материалом, который снижает рикошет абразива,
- после удара по поверхности изделия воздушно-абразивная смесь вместе с разрушенными частицами осыпается на решетку пола, откуда попадает в систему сбора и возврата,
- собранный материал направляется в сепаратор циклонного типа, где происходит разделение на отходы и абразив, который можно использовать повторно,
- пыль и отработанный материал выводятся в накопитель за пределами камеры, а абразив отправляется в бункер для дальнейшего использования.
Необитаемые камеры имеют меньшие размеры. По своему внешнему виду такая камера напоминает прямоугольный шкаф, в который мастер вставляет руки через специальные отверстия и выполняет все необходимые операции. В этих устройствах обрабатываются небольшие изделия, которые можно изготовить самостоятельно.
Создание камеры для пескоструйной обработки в домашних условиях — задача, требующая внимательного подхода и знаний. Эксперты рекомендуют начать с выбора подходящего материала для конструкции. Обычно используются фанера или металл, так как они обеспечивают необходимую прочность и устойчивость к абразивным частицам. Важно также правильно продумать систему вентиляции, чтобы избежать накопления пыли и обеспечить безопасность работы.
Специалисты подчеркивают, что герметичность камеры — ключевой момент. Для этого следует использовать качественные уплотнители и тщательно проверять соединения. Не менее важным аспектом является выбор пескоструйного оборудования: компрессор должен быть мощным, чтобы обеспечить стабильную подачу абразива.
Кроме того, эксперты советуют уделить внимание безопасности: использование защитных очков и респираторов обязательно. В итоге, при соблюдении всех рекомендаций, можно создать эффективную и безопасную камеру для пескоструйной обработки своими руками.
Устройство и принцип работы камеры для пескоструя
Пескоструйный аппарат способен решать множество задач. Он эффективно очищает различные поверхности, такие как металл, дерево, бетон и кирпич, при условии правильного выбора мощности устройства и типа абразива. После пескоструйной обработки срок службы изделий значительно увеличивается, особенно это касается металлических объектов. С помощью пескоструя можно не только обезжиривать поверхности и подготавливать их к дальнейшим работам, но и очищать стекло перед декорированием, матировать изделия и даже создавать эффект искусственного старения.
В домашних условиях чаще всего используются небольшие необитаемые камеры или бескамерные пистолеты, которые предназначены для работы на открытом воздухе. Создать в домашних условиях обитаемую камеру сложно, так как это требует сложного и дорогостоящего оборудования, которое относится к промышленной категории.

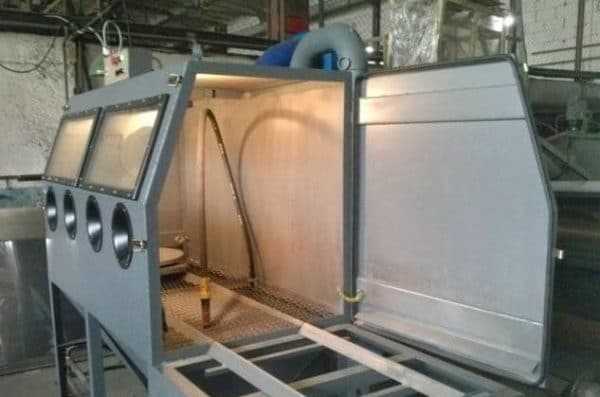

Конструкция необитаемой камеры достаточно проста. Это металлический шкаф с наклонной крышей и встроенным смотровым окном. В передней стенке расположены две круглые отверстия с герметичными манжетами, через которые оператор вставляет руки. На полу установлена решетка для сбора отработанного абразива. Для удобства удаления абразива нижняя часть камеры выполнена в форме усеченной пирамиды. Пыль, образующаяся в процессе работы, удаляется через вытяжку и проходит через фильтр в пылесборник. Изделия загружаются в камеру через дверь, расположенную на боковой стороне.
Принцип работы камеры следующий:
- После включения компрессора воздух в агрегате соединяется с абразивным материалом.
- Под высоким давлением смесь подается на поверхность изделия через сопло пистолета.
- Основание очищается от грязи, налета и покрытий.
- Отработанный абразив собирается в специальные емкости.
- Поверхность предмета обдувается воздухом для окончательной очистки.
В зависимости от типа пескоструйного пистолета подача воздуха с абразивом может осуществляться различными способами. Если используется инжекторный пистолет, песок и воздух подаются к устройству по отдельным шлангам. При использовании напорного пистолета воздух и абразив предварительно смешиваются и подаются в сопло по одному рукаву. Инжекторные системы благодаря своей доступности и простоте эксплуатации чаще применяются в необитаемых камерах.
| Этап | Описание | Необходимые материалы/инструменты |
|---|---|---|
| 1. Проектирование и планирование | Определение размеров камеры, типа пескоструйного аппарата, системы вентиляции и освещения. Разработка чертежей или эскизов. | Рулетка, карандаш, бумага, калькулятор, доступ к интернету (для поиска идей и чертежей). |
| 2. Изготовление каркаса | Сборка прочного каркаса из металла (профильная труба, уголок) или дерева (брус). Обеспечение устойчивости и жесткости конструкции. | Сварочный аппарат (для металла), болгарка, дрель, шуруповерт, саморезы/болты, профильная труба/уголок/брус. |
| 3. Обшивка камеры | Обшивка каркаса листовым металлом (сталь 1-2 мм), фанерой или OSB. Внутренняя поверхность должна быть гладкой и устойчивой к абразиву. | Листовой металл/фанера/OSB, заклепочник/сварочный аппарат/саморезы, герметик, резиновые уплотнители. |
| 4. Установка смотрового окна и освещения | Вырезание отверстия для смотрового окна, установка прочного стекла (поликарбонат, триплекс) и герметизация. Монтаж внутреннего освещения (герметичные светильники). | Стекло/поликарбонат, герметик, крепеж для стекла, герметичные светильники, электропроводка, выключатель. |
| 5. Создание системы загрузки/выгрузки и доступа | Изготовление дверцы или люка для загрузки/выгрузки деталей. Обеспечение герметичности и удобства использования. | Петли, защелки, ручки, резиновые уплотнители, листовой металл/фанера. |
| 6. Установка системы вентиляции и фильтрации | Монтаж вытяжного вентилятора, воздуховодов и фильтра для удаления пыли и абразива из рабочей зоны. | Вытяжной вентилятор, воздуховоды, фильтр (циклонный, картриджный), крепеж. |
| 7. Подключение пескоструйного аппарата | Интеграция пескоструйного пистолета и шлангов в камеру. Обеспечение герметичности отверстий для шлангов. | Пескоструйный пистолет, шланги (воздушный, абразивный), хомуты, герметик. |
| 8. Защита внутренних поверхностей | Покрытие внутренних стенок камеры износостойкими материалами (резина, полиуретан) для продления срока службы. | Листовая резина/полиуретан, клей, крепеж. |
| 9. Тестирование и доработка | Проверка герметичности, работоспособности всех систем, регулировка давления и подачи абразива. Устранение выявленных недостатков. | Абразив, компрессор, средства индивидуальной защиты. |
Интересные факты
Вот несколько интересных фактов о том, как сделать камеру для пескоструйной обработки своими руками:
-
Материалы и конструкция: Для создания камеры можно использовать доступные материалы, такие как фанера, металл или даже старые шкафы. Главное — обеспечить герметичность и защиту от абразивного материала. Многие мастера используют акриловые панели для создания прозрачных стенок, что позволяет наблюдать за процессом обработки.
-
Система вентиляции: Важно предусмотреть систему вентиляции, чтобы избежать накопления пыли и обеспечить безопасность. Некоторые самодельные камеры оснащены фильтрами, которые помогают улавливать абразивные частицы и предотвращают их попадание в воздух.
-
Использование компрессора: Для пескоструйной обработки необходим компрессор, который создает давление для подачи абразивного материала. Некоторые мастера используют старые автомобильные компрессоры, что позволяет значительно сократить затраты на оборудование. Однако важно учитывать мощность компрессора, чтобы он мог обеспечить необходимое давление для эффективной работы камеры.

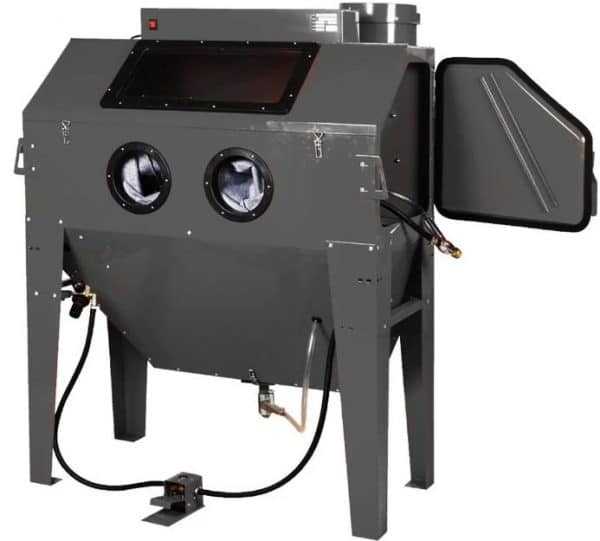

Купить или изготовить самодельную пескоструйную камеру – что лучше
Создать обитаемую камеру своими силами невозможно – это требует заводского производства и тщательной предварительной разработки. Начальная стоимость таких установок составляет от 1 до 1,5 миллиона рублей. В комплект входят стальной корпус или сэндвич-панели, шлюз с распашными воротами, решетчатый настил, сложные системы вентиляции, освещения и управления и многое другое.
Однако необитаемую камеру вполне реально сделать самостоятельно, и она будет функционировать не хуже заводской модели. Решение о самостоятельном изготовлении зависит от наличия необходимых инструментов, материалов и приспособлений: если все это придется покупать отдельно, то проще приобрести готовую камеру в специализированном магазине.
Как сделать камеру своими руками
Компактная стационарная камера не займет много пространства и идеально подойдет для хранения и использования в гараже или сарае. По своей сути, это конструкция, выполненная из металла или другого материала, обшитая металлом толщиной более 1 мм. Оптимально размещать готовую камеру на столе или специальной подставке, что обеспечит удобство в работе с ней.

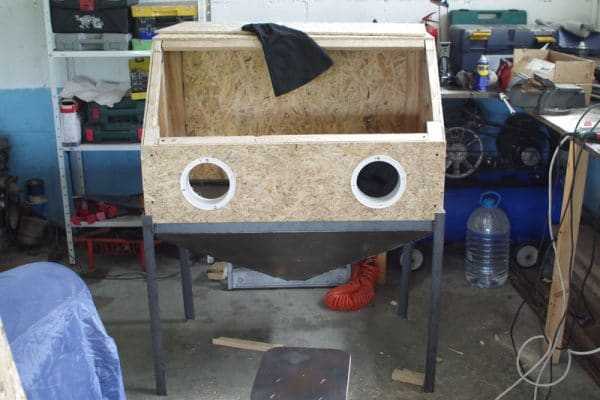

Рабочая зона
Рабочая зона представляет собой внутреннюю часть камеры, которая закрывается во время процесса очистки и предназначена для размещения изделия. На полу этой зоны обязательно должна быть установлена сетка или решетка, чтобы песок мог свободно проходить вниз и не задерживался внутри. В конструкции камеры предусмотрено смотровое окно, позволяющее оператору следить за процессом и оценивать результаты работы.
В верхней части рабочей зоны должно быть организовано качественное освещение, чтобы избежать появления затемненных участков. Лампы необходимо устанавливать в закрытом исполнении, иначе пыль и песок могут быстро повредить электрические контакты. Внутри корпуса располагаются перчатки, которые фиксируются хомутом на фланце, а также пескоструйный рукав с соплом (в напорной камере) или пистолетом (в инжекторной камере).

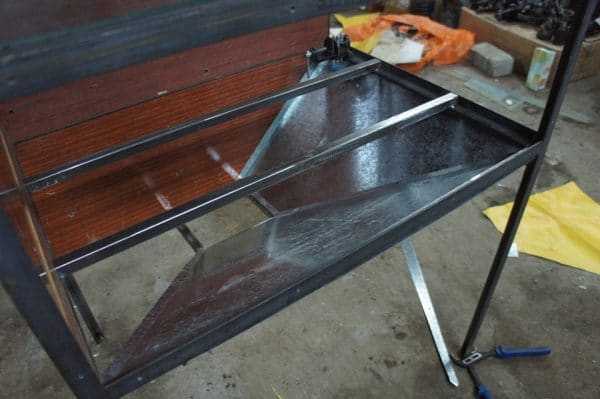

Конусное днище
Дно должно быть достаточно просторным, иначе абразивные материалы не смогут эффективно распределяться и будут накапливаться в виде горок. Для удобного удаления отходов необходимо обеспечить свободный доступ к дну (лучше всего ссыпать абразив и пыль в стандартное ведро). Если в камере предусмотрено повторное использование материала, а сбор осуществляется автоматически, то стенки дна должны иметь наклонную форму.
Вытяжка
Вытяжка формирует разряжение воздуха и способствует удалению пыли из пескоструйной камеры. Она является обязательным элементом, так как часть песка или другого абразивного материала, ударяясь о поверхность изделия, разрушается и превращается в мелкую пыль. Для установки вытяжки рекомендуется использовать электродвигатель мощностью от 0,3 до 0,75 кВт с лопастным винтом.
Пескоструйный аппарат
В центре всей системы находится пескоструйная установка, которая предназначена для обработки различных поверхностей. Наиболее популярными являются инжекторные пистолеты, работающие по простому принципу: сжатый воздух подается отдельно от абразива, который самотеком поступает из специальной емкости через шланг. Эти устройства обычно применяются для обработки нежных поверхностей, таких как удаление мелких загрязнений или матирование стекла. Инжекторный аппарат также способен справиться с толстым слоем краски или ржавчины, но делает это в 3–4 раза медленнее, чем напорные модели.

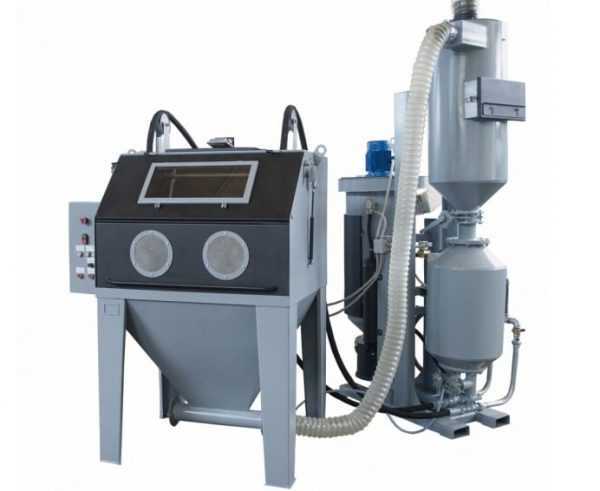

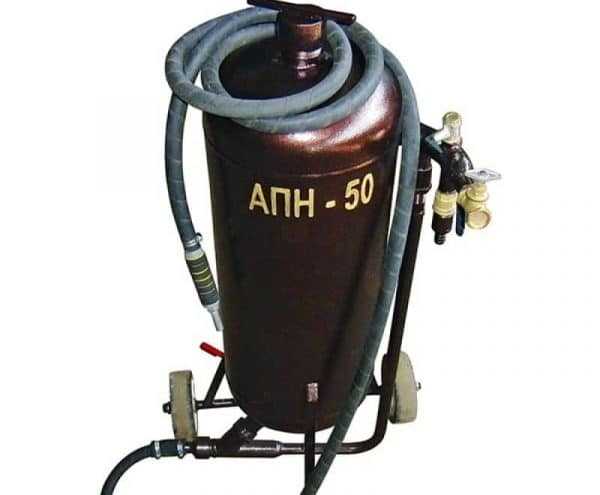

Пескоструйные установки напорного типа имеют разделенную на две части воздушную магистраль: одна часть ведет к емкости с абразивом, а другая – к выходу. Когда песок выбрасывается под давлением, он смешивается с потоком сжатого воздуха, что обеспечивает максимальную скорость разгона частиц. В результате такая обработка происходит значительно быстрее.
Общий корпус
Данный участок пескоструйной установки объединяет навесные элементы, управление устройством и электрику. Отверстия для рук должны находиться на удобной высоте для оператора, а расстояние между ними должно быть оптимальным. Наиболее комфортным считается диаметр отверстий в пределах 10–12 см, поэтому именно такие перчатки рекомендуется использовать.
Перчатки для пескоструйной работы должны быть прочными и плотными, так как они защищают руки от рикошетов. Для их фиксации лучше всего подойдут фланцы, которые после надевания перчаток зажимаются хомутами. В верхней части общего корпуса устанавливается воздушная заслонка, через которую будет поступать чистый воздух.

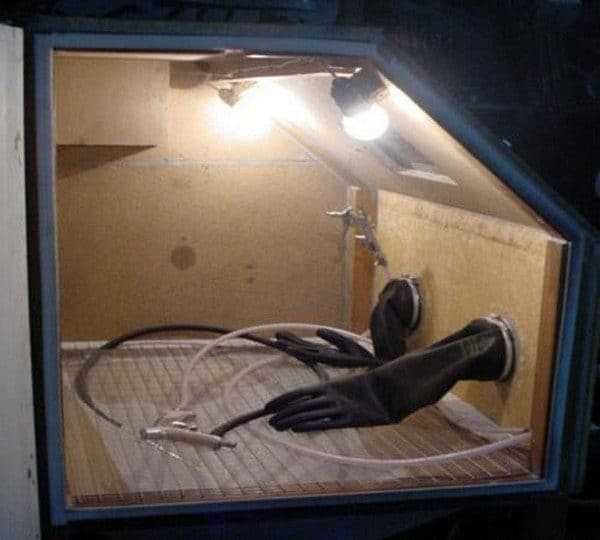

Освещение
Лампы должны обеспечивать равномерное освещение рабочей зоны, чтобы оператор мог четко видеть все участки обрабатываемого изделия. Для защиты ламп от механических повреждений и пыли сверху их закрывают пластиковым корпусом, а для поддержания прозрачности снаружи устанавливают мелкоячеистую сетку (аналогичное устройство рекомендуется закрепить и на смотровом окне). В большинстве случаев для качественного освещения камеры среднего размера достаточно двух ламп.
Рекомендации по изготовлению пескоструйной камеры
Перед тем как приступить к самостоятельному изготовлению пескоструйной камеры, необходимо разработать ее проект и создать чертеж. Это поможет уточнить размеры, а также правильно выбрать и измерить необходимые материалы. Внутренние размеры устройства не должны быть слишком большими, чтобы избежать сильного рикошета и дополнительных ударов абразива о стенки. Если камера получается слишком объемной, рекомендуется обшить ее внутренние стенки мягким материалом, например, резиной. Вот несколько дополнительных рекомендаций по созданию пескоструйной камеры:
- следует уделить особое внимание качеству вентиляции установки,
- для монтажа смотрового окна лучше использовать ударопрочный пластик, так как обычное стекло может быстро разбиться,
- на дно камеры желательно уложить армированную сетку, а под ней разместить прочный желоб для сбора отработанного абразива,
- для размещения в камере различных изделий, включая нестандартные формы, боковые стороны лучше обтянуть брезентом, а не делать их жесткими.
Техника безопасности
Чтобы избежать травм и обеспечить безопасность себе и окружающим при использовании абразивных материалов под давлением, важно соблюдать правила техники безопасности:
- используйте закрытый и прочный защитный костюм,
- защитите лицо респиратором,
- обувь должна быть полностью закрытой.
Выбор покупаемого аппарата
Если вы решили приобрести готовую камеру, важно тщательно изучить ее характеристики, тип и назначение. Для периодической очистки деталей в домашних условиях подойдет инжекторный пескоструй, а для более масштабных задач лучше инвестировать в напорную камеру. Если устройство планируется использовать в профессиональных целях, стоит обратить внимание на напорные модели с функцией автоматической рекуперации абразива.
Качество и прочность материалов, из которых изготовлено устройство, напрямую влияют на его долговечность. Поэтому нет смысла приобретать самые бюджетные варианты, которые могут выйти из строя уже после первого использования. Если вы хотите сэкономить, можно рассмотреть возможность самостоятельного изготовления пескоструйной камеры – она будет вполне достаточной для домашних нужд, хобби и мелкого ремонта.
Материалы и инструменты для изготовления камеры
Для создания камеры для пескоструйной обработки вам понадобятся определенные материалы и инструменты, которые обеспечат эффективность работы и безопасность. Ниже перечислены основные компоненты, которые вам понадобятся.
Материалы
- Корпус камеры: Для изготовления корпуса можно использовать металлические листы (например, сталь или алюминий) толщиной 2-3 мм. Также подойдут прочные пластиковые панели, но они должны быть устойчивыми к абразивным материалам.
- Стекло: Для смотрового окна используйте закаленное стекло или акриловые панели, которые обладают высокой прочностью и устойчивостью к ударам.
- Уплотнители: Резиновые или силиконовые уплотнители помогут предотвратить утечку абразивного материала и обеспечат герметичность камеры.
- Фильтры: Для очистки воздуха от пыли и абразивных частиц можно использовать фильтры HEPA или специальные фильтры для пескоструйных установок.
- Абразивный материал: Выберите подходящий абразивный материал, например, кварцевый песок, стеклянные шарики или алюминиевый оксид, в зависимости от типа обработки, которую вы планируете выполнять.
Инструменты
- Сварочный аппарат: Для соединения металлических частей корпуса вам понадобится сварочный аппарат, который позволит создать прочные и надежные швы.
- Дрель и сверла: Эти инструменты понадобятся для создания отверстий в корпусе для установки смотрового окна, вентиляции и других элементов.
- Ножовка по металлу или болгарка: Эти инструменты помогут вам нарезать металлические листы или пластиковые панели по нужным размерам.
- Шлифовальная машина: Для обработки краев и создания гладкой поверхности, чтобы избежать травм при работе с камерой.
- Ключи и отвертки: Эти инструменты понадобятся для сборки различных элементов камеры и установки оборудования.
Собрав все необходимые материалы и инструменты, вы сможете приступить к созданию своей камеры для пескоструйной обработки. Важно помнить о безопасности: используйте защитные очки, перчатки и респираторы во время работы, чтобы избежать травм и вреда для здоровья.
Вопрос-ответ
Какой компрессор нужен для пескоструйной камеры?
Для абразивоструйных камер и напорных аппаратов пескоструйной обработки мы рекомендуем использовать винтовые (роторные) компрессоры от 15 кВт мощностью, которые имеют производительность не менее 2000 л/мин.
Можно ли проводить пескоструйную обработку без шкафа?
На самом деле можно сэкономить много времени, просто выполняя пескоструйную обработку вне камеры с правильной настройкой. Для пескоструйной обработки вне камеры требуется крепление деталей снаружи, оператору не нужно загружать и выгружать детали, а также обеспечивается отличный обзор.
Что нужно для пескоструйной камеры?
Для пескоструйной камеры необходимы следующие компоненты: сама камера, обеспечивающая герметичность и защиту оператора; компрессор для подачи сжатого воздуха; пескоструйный аппарат для распыления абразивного материала; абразивный материал (например, песок или специальные гранулы); система фильтрации для очистки воздуха от пыли; а также средства индивидуальной защиты для оператора, такие как маска и перчатки.
Из чего состоит пескоструйная камера?
Пескоструйный аппарат, по сути, состоит из емкости для песка или иных абразивных веществ, к которой подводится компрессор. Если пескоструйка используется на каком-либо предприятии, возможно подключение к пневматической сети.
Советы
СОВЕТ №1
Перед началом сборки камеры для пескоструйной обработки, тщательно изучите материалы и инструменты, которые вам понадобятся. Используйте прочные и устойчивые к абразивным материалам, такие как сталь или толстой пластик, чтобы обеспечить долговечность конструкции.
СОВЕТ №2
Обеспечьте хорошую вентиляцию в вашей камере. Пескоструйная обработка создает много пыли и мелких частиц, поэтому важно установить систему вентиляции или использовать вытяжной вентилятор, чтобы защитить ваше здоровье и улучшить видимость во время работы.
СОВЕТ №3
Не забывайте о средствах индивидуальной защиты. Используйте защитные очки, респиратор и перчатки, чтобы избежать травм и заболеваний, связанных с вдыханием абразивных частиц. Безопасность должна быть вашим приоритетом при работе с пескоструйным оборудованием.
СОВЕТ №4
Проверьте герметичность камеры перед началом работы. Убедитесь, что все соединения и швы хорошо запечатаны, чтобы избежать утечек абразивного материала. Это не только повысит эффективность работы, но и снизит количество загрязнений в окружающей среде.
