Теплые полы от водяного отопления становятся популярными среди владельцев частных домов и квартир, стремящихся к комфортным условиям. Эта статья объяснит процесс установки и подключения теплых полов, предоставляя пошаговые инструкции и советы. Вы узнаете о необходимых материалах, инструментах и особенностях монтажа, что позволит сэкономить на услугах специалистов и самостоятельно реализовать проект, обеспечив уют и тепло в вашем доме.
Основы основ
Теплый пол представляет собой современную систему отопления, которая функционирует благодаря теплообменнику, установленному в глубине пола. В трубах, проложенных в основании, циркулирует теплоноситель с температурой от 30 до 50 градусов Цельсия. Все контуры системы соединены с регулирующим коллектором, который получает тепло от котла или, в редких случаях, от центрального отопления.
Эксперты в области отопления подчеркивают, что установка теплых полов от водяного отопления требует тщательной подготовки и соблюдения ряда важных этапов. Прежде всего, необходимо правильно спроектировать систему, учитывая площадь помещения и тип покрытия. Специалисты рекомендуют использовать качественные материалы, такие как трубы из сшитого полиэтилена или металлопластика, которые обеспечивают долговечность и надежность.
При монтаже важно соблюдать оптимальные расстояния между трубами для равномерного распределения тепла. Также необходимо предусмотреть систему регулировки температуры, что позволит избежать перегрева и повысить энергоэффективность. После установки труб следует провести гидравлические испытания, чтобы убедиться в отсутствии утечек. В заключение, правильная настройка и балансировка системы обеспечат комфортный микроклимат в помещении и снизят затраты на отопление.
https://youtube.com/watch?v=aimboskv5ME
Материалы и оборудование
Система включает в себя следующие ключевые элементы:

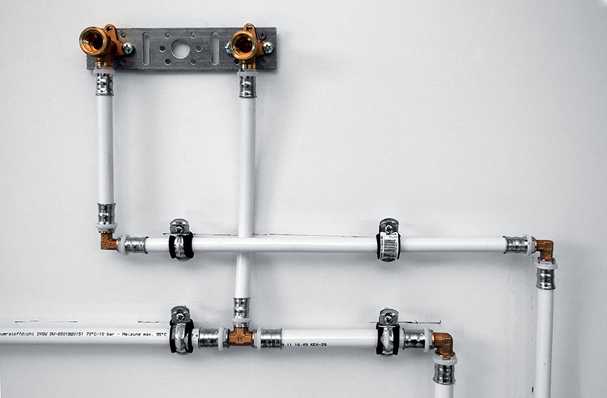

- трубы — используются двух размеров: 16 и 20 мм. Они могут быть изготовлены из меди, металлопластика, полиэтилена, полипропилена, сшитого полиэтилена и гофрированной нержавеющей стали. Наилучшим выбором считается медь, однако из-за высокой стоимости чаще применяют металлопластик, а сшитый полипропилен используется реже,
- утеплитель — в основном используется экструдированный пенополистирол, который не впитывает влагу, устойчив к высоким температурам и весу бетонных плит. Он служит отличным теплоизоляционным барьером. Оптимальная толщина составляет 50 мм, но также подойдет и 30 мм,
- распределительный коллектор — это центральный элемент, который объединяет и регулирует все контуры системы. Он может быть оснащен различными автоматическими устройствами для регулировки,
- циркуляционный насос — это гидравлическое устройство, которое обеспечивает принудительное движение жидкости в контуре. Он необходим для обогрева больших площадей, когда насос котла не справляется с задачей, а также для поддержки при использовании центрального отопления,
- котел — один из самых важных компонентов, в котором происходит нагрев теплоносителя и, как правило, осуществляется регулировка температуры теплого пола. Котлы бывают различных типов: одноконтурные, многоконтурные, с бойлером, с автоматическими системами регулировки и поджига, работающие на газе, жидком топливе и твердом топливе,
- вспомогательные элементы — это бетонная стяжка, демпферная лента, подложка, отражатель, крепежные элементы, соединительные фитинги, пароизоляция, гидроизоляция, теплоизоляция труб и система защиты.
| Этап работы | Описание действия | Необходимые материалы/инструменты |
|---|---|---|
| 1. Планирование и расчет | Определение площади укладки, шага труб, типа коллектора, мощности насоса. Расчет теплопотерь помещения. | Проект помещения, калькулятор теплопотерь, рулетка, карандаш. |
| 2. Подготовка основания | Выравнивание поверхности, очистка от мусора, укладка гидроизоляции (при необходимости). | Цементная стяжка, самовыравнивающаяся смесь, гидроизоляционная пленка, строительный пылесос. |
| 3. Укладка теплоизоляции | Размещение теплоизоляционных плит (пенополистирол, экструдированный пенополистирол) для минимизации потерь тепла вниз. | Теплоизоляционные плиты, скотч для швов, нож для резки утеплителя. |
| 4. Монтаж демпферной ленты | Установка ленты по периметру помещения для компенсации теплового расширения стяжки. | Демпферная лента, строительный степлер. |
| 5. Укладка армирующей сетки | Размещение металлической или пластиковой сетки для придания прочности стяжке и фиксации труб. | Армирующая сетка, пластиковые хомуты или проволока для крепления. |
| 6. Укладка труб теплого пола | Размещение труб по выбранной схеме (спираль, змейка) с соблюдением шага укладки. | Трубы для теплого пола (PEX, PERT), трубогиб (при необходимости), фитинги, коллектор. |
| 7. Подключение к коллектору | Соединение концов труб с соответствующими выходами коллектора. | Коллектор для теплого пола, фитинги для подключения труб, гаечные ключи. |
| 8. Опрессовка системы | Проверка герметичности системы путем подачи воды под давлением. | Опрессовщик, манометр, заглушки. |
| 9. Заливка стяжки | Заливка труб цементно-песчаной стяжкой. Важно обеспечить равномерное распределение раствора. | Цементно-песчаная смесь, бетономешалка (при больших объемах), правило, строительный уровень. |
| 10. Подключение к системе отопления | Подсоединение коллектора теплого пола к основной системе отопления (подаче и обратке). | Запорная арматура, циркуляционный насос (если не встроен в коллектор), термостатический клапан, фитинги. |
| 11. Пусконаладка и регулировка | Заполнение системы теплоносителем, удаление воздуха, настройка температуры и расхода теплоносителя. | Отвертка, гаечные ключи, термометр, инструкция к коллектору. |
Интересные факты
Вот несколько интересных фактов о теплых полах от водяного отопления:
-
Эффективность и экономия: Теплые полы от водяного отопления могут быть более эффективными по сравнению с традиционными радиаторами. Они обеспечивают равномерное распределение тепла по помещению, что позволяет снизить температуру в системе отопления на 2-3 градуса, сохраняя при этом комфортную температуру в помещении. Это может привести к значительной экономии на отоплении.
-
Универсальность применения: Водяные теплые полы могут быть установлены под различными покрытиями, включая плитку, ламинат и даже ковролин. Однако для достижения наилучших результатов рекомендуется использовать материалы с хорошей теплопроводностью, такие как керамическая плитка или натуральный камень.
-
Зонирование и управление: Современные системы водяного отопления позволяют создавать зоны с индивидуальным управлением температурой. Это означает, что вы можете настроить разные температуры для различных помещений, что особенно удобно в домах с разными функциональными зонами, такими как спальни, гостиные и ванные комнаты. Это не только повышает комфорт, но и способствует дополнительной экономии энергии.
https://youtube.com/watch?v=4a5yIYs76qk
Расчет материалов
Чтобы осуществить закупку необходимых материалов, важно сначала провести их расчет. Что касается котла коллектора и сопутствующего оборудования, их приобретение основывается на расчетных параметрах помещения. Теперь давайте разберемся, как правильно выбрать трубы.
Запомните. Для обогрева помещений площадью свыше 120 м² подойдут трубы диаметром 20 мм, а для площади 100 м² — трубы диаметром 16 мм. При расчете длины труб следует использовать среднее значение: на каждый квадратный метр требуется 4 погонных метра трубы, если шаг трубы составляет 30 см. При шаге в 15 см это значение увеличивается до 6,7 м, при 10 см — до 10 метров, а при 20 см — до 5 метров.
Для обогрева одной комнаты можно использовать несколько контуров, однако оптимальная длина одного контура не должна превышать 60 метров. Не рекомендуется устанавливать в пол спаянные или соединенные резьбой трубы. В каждом контуре должно быть только два соединения — прямая труба и обратка к коллектору.
Способы укладки
Существует два основных метода укладки: улитка (спираль) и змейка. Укладка в форме улитки может принимать различные конфигурации: круглая, прямоугольная, треугольная или комбинированная. Эти техники чаще всего подходят для обогрева помещений площадью более 10 м². Для более компактных пространств предпочтительнее использовать спиральный метод.
Укладка может выполняться с различными вариантами подключения прямой и обратной линии. Прямая может сразу идти на укладку или проходить вдоль окна, а затем переходить к укладке — вариантов множество. Все эти подходы направлены на равномерное прогревание помещения. Если в комнате имеются участки с пониженной температурой, начальные витки контура следует размещать именно в этих зонах.
Системы подключения
В зависимости от специфики местности, используемого оборудования и действующих нормативных актов, можно выделить два типа подключения. Давайте их рассмотрим.
Основной
Если вы намерены использовать теплый водяной пол в качестве основного источника отопления, вам необходимо провести расчеты, основываясь на самых низких температурах, которые могут быть зафиксированы. Важно учесть мощность водогрейного котла, обеспечить подачу воды в контуры при температуре 30–50°C, а также учесть теплоизоляционные свойства стен.
При проектировании теплых полов не следует заранее планировать места для установки радиаторов и проходки для труб. Также стоит позаботиться о качественной системе автоматического регулирования, которая будет зависеть не от работы котла, а от температуры окружающей среды.
Комбинированный
Обычно такой тип теплого пола устанавливается в северных регионах или в помещениях, где уже имеется радиаторное оборудование, и выполняет функцию дополнительного элемента. Коллектор для теплого пола подключается непосредственно к радиаторной системе, зачастую располагаясь после радиатора.
Если радиаторная система уже была смонтирована, перед установкой коллектора необходимо добавить дроссельные устройства, так как теплый пол не предназначен для работы при высоком давлении и температуре. В системах с мощными котлами также устанавливаются холодильные установки, которые помогают снизить температуру с 70–90 до 30–50°C.
При таком варианте теплого пола не требуется проводить сложные расчеты и проектирование. Для установки подойдет шаг в 30–40 см, и нет необходимости в создании усиленных зон.
https://youtube.com/watch?v=9XpfLqq_2UE
Способы подключения
Подключение обогревательных элементов возможно через два основных источника: котел и центральное отопление.
Котлы. Это наиболее оптимальный способ подключения. Он отличается высокой экономичностью и способен работать с системой теплого пола без необходимости в дополнительных устройствах, таких как терморегуляторы, дополнительные циркуляционные насосы или фильтры. Котлы представляют собой отличный выбор, так как можно использовать даже твердотопливные модели. Хотя их эксплуатация может быть сложной, применение бункерной подачи значительно упрощает процесс.
Газовые котлы — это настоящая находка. Большинство современных моделей не только обеспечивают тепло, но и предоставляют горячую воду, а также имеют эффективные системы регулирования. Современные газовые котлы отличаются высокими показателями производительности и коэффициентом полезного действия.
Централизованные системы.
Для установки такого типа системы вам необходимо обратиться в ЖЭК или вашу управляющую компанию и подать заявление. Инженер проведет необходимые расчеты для байпасной системы, установит распределители или холодильники, а также обязательные насосы для поддержания нужного давления в системе после контура.
Кроме того, существует и другой, действительно замечательный вариант — электрический пол.
Поэтапное изготовление
Теперь давайте обсудим, как правильно установить теплый водяной пол. Процесс включает в себя несколько этапов:
- Начинаем с тщательных расчетов, учитываем все необходимые материалы, включая каждый шуруп, чтобы избежать нехватки бюджета в будущем.
- Измеряем поверхность — если высота основания пола отличается более чем на 7–10 см, потребуется выполнить черновую стяжку, хотя такие случаи встречаются довольно редко.
- Убираем мусор с поверхности, по возможности, увлажняем и очищаем от пыли.
- Наносим грунтовку глубокого проникновения с помощью валика, делая заход на стену примерно на 30 см.
- Укладываем гидроизоляцию. Рекомендуется избегать рубероида и битумных мастик, чтобы не допустить появления неприятных запахов. Лучше использовать наливные смеси на водной основе или, в крайнем случае, строительную пленку. Все швы необходимо тщательно проклеить.
- Укладываем демпферную ленту шириной около 15 см по периметру комнаты.
- Если площадь комнаты превышает 30 м² или длина больше 8 метров, необходимо сделать температурный шов. Для этого укладываем демпферную ленту посередине комнаты, разделяя её на две части. Заливка такой комнаты осуществляется в два этапа, а временная перегородка изготавливается из доски. После высыхания на неё также устанавливается демпфер.
- Укладываем утеплитель, предпочтительно из плотного пенополистирола, предназначенного для полов.
- Снова укладываем гидроизоляцию — на этот раз используем обычную строительную пленку. Можно, конечно, использовать и дорогие отражатели, но их эффективность минимальна, и это скорее маркетинговый ход. Решение за вами.
- Укладываем армирующую сетку, лучше всего использовать магазинную из катанки с клеткой 10 см. Если есть температурный шов, не укладывайте сетку на него! Эти две плиты должны оставаться независимыми.
- Крепим трубы, используя нужную технологию — улитка или спираль. В местах пересечения труб с температурным швом надеваем на них пластиковую гофру или вспененный полиэтиленовый утеплитель.
- Фиксируем трубы стяжками или проволокой, но не слишком туго.
- Проводим испытания с помощью воды и насоса или компрессора, используя манометр для контроля давления. На засечке давление должно держаться минимум 4 часа при 5 кг.
- Поднимаем конструкцию так, чтобы она находилась на 1 см выше пленки, а над трубами было не менее 2 см стяжки. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки. Учтите, что 1 см стяжки снижает эффективность пола на 8–10%, поэтому не переусердствуйте с толщиной.
- Готовим раствор. Можно использовать простую смесь: ведро цемента и три ведра песка, но лучше всего — ведро цемента, два ведра мелкого гранита фракцией 2–4 мм и ведро песка. Вместо гранита можно использовать щебень, но не путайте с керамзитом! Это снизит теплоизоляцию. Обязательно добавляем пластификатор — в крайнем случае, шампунь или жидкое мыло, 50–100 мл на 10 ведер раствора.
- Заливаем стяжку.
- Через 4 часа поливаем водой, затем через 4 часа снова поливаем и накрываем пленкой на 3–4 дня. После снятия пленки ждем полного высыхания в течение 25–28 дней.
Вот и все, уважаемые читатели, что вам нужно знать для самостоятельной установки теплого водяного пола. Если у вас остались вопросы, не стесняйтесь искать ответы на нашем сайте. Удачи!
Уход и обслуживание теплых полов
Уход и обслуживание теплых полов от водяного отопления являются важными аспектами, которые обеспечивают их долговечность и эффективность. Правильное обслуживание системы поможет избежать серьезных проблем и снизить затраты на ремонт.
Регулярная проверка системы
Первым шагом в уходе за теплым полом является регулярная проверка всей системы. Это включает в себя осмотр трубопроводов на наличие утечек, проверку состояния коллекторов и насосов. Убедитесь, что все соединения надежны и не имеют коррозии. Если вы заметили какие-либо повреждения, их следует устранить как можно скорее, чтобы избежать дальнейших проблем.
Проверка давления в системе
Давление в системе водяного отопления должно находиться в пределах 1-2 бар. Регулярно проверяйте манометр, установленный на котле или коллекторе. Если давление ниже нормы, это может указывать на утечку или недостаток воды в системе. В таком случае необходимо долить воду и проверить систему на наличие утечек.
Очистка системы
С течением времени в трубах может накапливаться грязь, ржавчина и другие отложения, что может привести к снижению эффективности отопления. Рекомендуется проводить промывку системы не реже одного раза в 3-5 лет. Для этого можно использовать специальные химические средства, которые помогут удалить отложения. Важно следовать инструкциям производителя и обеспечить полное промывание системы.
Проверка терморегуляторов
Терморегуляторы играют ключевую роль в поддержании комфортной температуры в помещении. Регулярно проверяйте их работоспособность и точность. Если терморегулятор не реагирует на изменения температуры или работает некорректно, его следует заменить. Также стоит обратить внимание на настройки, чтобы они соответствовали вашим потребностям.
Профилактика замерзания
В холодное время года особенно важно следить за тем, чтобы система не замерзла. Убедитесь, что в помещениях, где установлены теплые полы, поддерживается минимальная температура, чтобы избежать замерзания воды в трубах. Если вы уезжаете на длительный срок, рекомендуется отключить систему и слить воду из трубопроводов.
Обслуживание котла
Котел, который обеспечивает систему теплых полов, также требует регулярного обслуживания. Это включает в себя чистку теплообменника, проверку работы насосов и системы управления. Рекомендуется вызывать специалиста для проведения ежегодного технического обслуживания, чтобы гарантировать надежную работу котла и всей системы отопления.
Заключение
Уход и обслуживание теплых полов от водяного отопления требуют внимания и регулярных проверок. Следуя приведенным рекомендациям, вы сможете продлить срок службы вашей системы и обеспечить комфортный микроклимат в вашем доме. Не забывайте, что профилактика всегда проще и дешевле, чем устранение последствий неисправностей.
Вопрос-ответ
Можно ли подключить теплые полы к системе отопления?
Так как центральное отопление — это система, к которой подключены десятки потребителей, то КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО подключение теплых полов напрямую от источника отопления. Также необходимо разрешение на монтаж и подключение ТП от уполномоченного органа.
Можно ли самостоятельно установить водяной теплый пол?
Вы можете выполнить большую часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, чтобы подключить систему к электросети.
Советы
СОВЕТ №1
Перед началом установки теплых полов, тщательно спланируйте систему отопления. Рассчитайте необходимую мощность и выберите подходящий тип труб (металлопластиковые, полипропиленовые или медные) в зависимости от ваших условий и бюджета.
СОВЕТ №2
Обратите внимание на теплоизоляцию. Установите теплоизоляционные маты под трубы, чтобы минимизировать потери тепла и повысить эффективность системы. Это поможет сохранить тепло в помещении и снизить затраты на отопление.
СОВЕТ №3
При подключении теплых полов к системе водяного отопления, используйте коллекторный узел. Он позволяет регулировать температуру в разных зонах и обеспечивает равномерное распределение теплоносителя по трубам.
СОВЕТ №4
Не забывайте о необходимости установки терморегуляторов. Они помогут поддерживать комфортную температуру в помещении и сэкономят энергию, автоматически регулируя подачу тепла в зависимости от заданных параметров.
