Как уложить теплый водяной пол по деревянному перекрытию правильно и эффективно

Укладка теплого водяного пола по деревянному перекрытию — эффективный способ создания комфортного микроклимата в доме. В статье рассмотрим этапы процесса: подготовка основания, выбор материалов, монтаж и подключение системы. Правильная технология укладки поможет избежать ошибок, обеспечит долговечность и эффективность теплого пола, а также сэкономит на отоплении.

Особенности водяного теплого пола на деревянном основании

Вся «изюминка» заключается в том, что мы имеем дело именно с древесиной. Коэффициент теплопроводности этого материала крайне низок. Дерево по своей сути выступает в роли утеплителя, а любое утепляющее вещество обладает свойством быть тепловым барьером. Не случайно существуют такие виды утеплителей, как опилки, древесные волокна, пропитанные цементом и другие.

Таким образом, мы сталкиваемся с проблемой: дерево — это изолятор тепла, который нам необходимо преобразовать в проводник. Ситуация усложняется, когда речь идет о системе отопления с водяным покрытием на деревянном основании. Проблема заключается в том, что труба является узконаправленным источником тепла. Например, инфракрасные панели электрического пола равномерно распределяют свою энергию по всей поверхности, в то время как труба диаметром в полдюйма должна обеспечить тепло на радиусе как минимум 15 см.

Чтобы преодолеть все эти трудности и уложить утепляющее покрытие на деревянное основание, специалисты разработали множество методов и хитростей, которые мы сейчас рассмотрим.

При укладке теплого водяного пола по деревянному перекрытию эксперты рекомендуют учитывать несколько ключевых аспектов. Во-первых, важно обеспечить надежную гидроизоляцию, чтобы предотвратить повреждение древесины от влаги. Для этого можно использовать специальные мембраны или пленки. Во-вторых, необходимо правильно выбрать систему отопления: трубы должны быть расположены с учетом теплоотдачи и равномерного прогрева помещения. Эксперты также подчеркивают важность использования теплоизоляционных материалов, таких как пенополистирол или минеральная вата, которые помогут минимизировать теплопотери. Наконец, следует обратить внимание на толщину стяжки, которая должна быть оптимальной для эффективной работы системы. Правильный подход к укладке теплого водяного пола обеспечит комфорт и долговечность конструкции.

https://youtube.com/watch?v=6KdgxgCsoZo

Виды монтажа

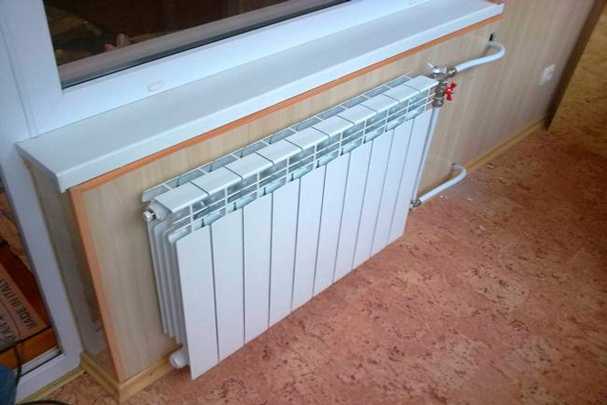

Чтобы лучше понять, как и зачем выполняются определенные действия, важно запомнить несколько ключевых моментов. Обогрев может быть трех типов: конвективным, лучевым и комбинированным. При конвективном обогреве происходит тепловая конвекция: холодный воздух нагревается и поднимается вверх. Так функционируют радиаторы и батареи. Воздух вокруг радиатора постоянно движется: подогретый поднимается, а холодный поступает снизу. Горячий воздух остывает по пути и снова опускается вниз.

Лучевой обогрев, в свою очередь, не нагревает воздух, а использует инфракрасное излучение. Это излучение воздействует только на поверхности, находящиеся рядом, а воздух в этом случае выступает в роли теплоизолятор. При установке на деревянные лаги мы имеем дело исключительно с инфракрасным излучением, и тепловая конвекция здесь не играет роли. Поэтому важно минимизировать объем воздуха вокруг трубы.

Теперь давайте рассмотрим различные способы монтажа полов на деревянные перекрытия.

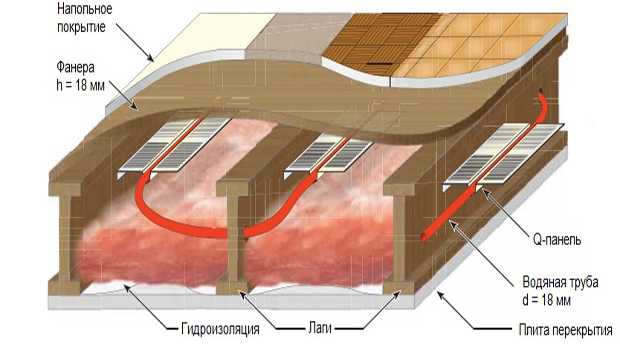

• Заводские панели — это толстые листы из ДСП или аналогичного материала с прорезанными пазами для укладки труб. В комплекте идут алюминиевые панели, которые устанавливаются в пазы ДСП после его монтажа. Затем в эти алюминиевые желоба укладываются трубы, и все закрывается фанерой, на которую будет укладываться чистовое покрытие. Монтаж заводских панелей также осуществляется на предварительно уложенную фанеру.

Порядок укладки:

1. Крепим черепные бруски к установленным лагам.
2. Укладываем первое черновое покрытие — листы фанеры, ДСП или доски. Не фиксируем к черепным брускам.
3. Стелим слой гидроизоляции.
4. Укладываем утеплитель.
5. Прокладываем пароизоляцию.
6. Укладываем второй слой чернового пола (фанера, ДСП, OSB) так, чтобы в одной точке сходилось не более двух углов, и прикручиваем его к лагам.
7. Укладываем слой гидроизоляции.
8. Устанавливаем заводские панели в нужном порядке и прикручиваем их к фанере.
9. Стелим на панели алюминиевые листы.
10. Укладываем трубы по выбранной технологии: спираль, змейка или другие схемы подачи.
11. Укладываем последний слой чернового покрытия (фанера, OSB).
12. Завершаем укладку чистовым покрытием.

• Самостоятельное выпиливание требует наличия мобильного фуговального станка, хотя такие устройства встречаются довольно редко. Укладка осуществляется по следующему методу:

1. На уложенном полу выпиливаем пазы и выстилаем их строительной фольгой. Важно использовать только строительную фольгу, так как пищевая имеет толщину всего 50 микрон, тогда как строительная — около 200.
2. В пазы укладываем трубы и зашиваем черновым покрытием.
3. Укладываем бруски. Желоба для труб можно создать с помощью обычных брусков, расположенных в виде лабиринта.
4. Выстилаем конструкцию фольгой, помня, что прогибать желобки следует только в местах, где будут трубы.

• Фальшпол — этот метод заключается в следующем: на лаги укладывается черновой пол из фанеры или ДСП. На него устанавливаются бруски с интервалом 25-30 см и гидроизоляция. Между брусками укладывается утеплитель, например, экструзионный полистирол, в один слой. Бруски и теплоизоляция должны быть одинаковой толщины, чтобы они были на 1-2 мм выше трубы. После укладки размечаем места для труб и прорезаем каналы в утеплителе и брусках. Это делается обычным строительным ножом. После этого застилаем все строительной фольгой, аккуратно вминая ее. Если фольга порвалась, не стоит перекладывать целый лист, достаточно уложить небольшой кусочек с заходом на оба края по 20 см. В остальном процесс аналогичен укладке заводских панелей.

• Укладка на утеплитель. На многих сайтах утверждают, что этот метод является наименее эффективным. По их мнению, при такой конструкции значительно теряется КПД. В чем-то я согласен с ними, если следовать технологиям, описанным на ресурсах, то действительно можно снизить КПД. Однако я рекомендую выполнить работу по следующей схеме или по видео-инструкции:

1. Крепим черепные бруски к установленным лагам.
2. Укладываем первое черновое покрытие — листы фанеры, ДСП или доски. Не фиксируем к черепным брускам.
3. Стелим слой гидроизоляции.
4. Укладываем утеплитель. Если вы используете 20-ю трубу, укладывайте минеральную или базальтовую вату так, чтобы до верхних точек лаг оставалось ровно 20 мм.
5. Пароизоляцию не укладываем. Если расстояние между лагами 60 см, вырезаем из экструзионного полистирола три полоски по 130 мм и укладываем так, чтобы от них до лаг оставалось по 40 мм, а между центральной и крайними — по 60 мм.
6. Важно раскатать лист фольги так, чтобы он выступал за крайние лаги на 10 см. Фольгу не вминаем ни в какие пазы и щели.
7. Укладываем трубы аккуратно, они должны вмять фольгу до контакта с минеральной ватой. Фольга между лагами и первой полоской должна оставаться натянутой, а компенсировать натяжение будут те 10 см, которые мы оставили.
8. Аккуратно укладываем черновой слой фанеры.

Если вы выполните все аккуратно и не спеша, сможете сэкономить не только строительные материалы, но и время! В результате получите отличный теплый пол, который не уступит другим покрытиям ни на йоту. А расширенные каналы в 20 и 40 миллиметров обеспечат необходимую циркуляцию воздуха для минеральной ваты.

https://youtube.com/watch?v=70ySURj85j0

Интересные факты

Вот несколько интересных фактов о том, как уложить теплый водяной пол по деревянному перекрытию:

1. Теплоизоляция: Перед укладкой теплого водяного пола на деревянное перекрытие крайне важно обеспечить качественную теплоизоляцию. Это поможет предотвратить потери тепла вниз и повысит эффективность системы. Использование специализированных теплоизоляционных материалов, таких как пенополистирол или минеральная вата, может значительно улучшить теплоотдачу.

2. Выбор труб: Для укладки теплого водяного пола на деревянное перекрытие рекомендуется использовать трубы из сшитого полиэтилена (PEX) или металлопластиковые трубы. Эти материалы обладают высокой гибкостью и устойчивостью к коррозии, что делает их идеальными для систем отопления, особенно в условиях деревянных конструкций.

3. Монтаж и крепление: При укладке труб важно учитывать способ их крепления. Для деревянного перекрытия часто используют специальные крепежные элементы, такие как монтажные пластины или зажимы, которые позволяют надежно фиксировать трубы и предотвращают их смещение. Также стоит обратить внимание на шаг укладки труб, который влияет на равномерность нагрева пола и комфорт в помещении.

https://youtube.com/watch?v=C6AJBgS3PEw

Тепловые хитрости и тонкости монтажа

Повторю еще раз: при установке теплого водяного пола на деревянное основание ключевым моментом является инфракрасное излучение! Теперь хочу поделиться несколькими полезными рекомендациями, которые помогут сделать ваш дом более комфортным и теплым:

• Основная задача фольги — стать экраном для инфракрасного излучения, и она предназначена исключительно для равномерного распределения тепла, исходящего от труб.
• Многие «специалисты» на различных ресурсах советуют оборачивать трубы фольгой, но этого делать не следует! Это приведет к экранированию труб, и они будут отдавать еще меньше тепла. При написании этой статьи возникла настоящая дискуссия среди экспертов. Одни утверждали, что фольга поможет «забрать» тепло, другие — что, наоборот, оно будет заблокировано. В итоге мы провели эксперимент с использованием откалиброванного лазерного термометра, не путайте с пирометром. Результаты показали, что метод без фольги оказался более эффективным.
• Есть еще одна полезная хитрость, о которой вы вряд ли услышите где-либо еще. Она может увеличить КПД и повысить теплоотдачу. Поскольку инфракрасный цвет работает в красном диапазоне с длиной волны 710-730 нанометров, окрашивание предметов, излучающих такой спектр, в красный цвет будет полезным. Если вы покрасите трубы термостойкой красной краской, их теплоотдача может увеличиться на 3-4 °C! Однако стоит задуматься, насколько это будет вам выгодно, особенно учитывая, что большинство труб для теплых полов уже имеют красный цвет.
• При установке водяного пола на деревянных балках старайтесь соблюдать шаг укладки труб не более 25 см. Если конструкция не позволяет, можно увеличить шаг до 30 см, но в этом случае используйте трубы диаметром 20 мм, а не 16 мм.

Вот и все, уважаемые читатели, что можно сказать по данной теме. В заключение хочу посоветовать: никогда не доверяйте непрофессиональным специалистам или самоучкам, которые приобрели нужный инструмент и уверены в своих навыках. Обращайтесь только к профессионалам, работающим в компаниях или по лицензии, а лучше всего — изучите вопрос самостоятельно и выполняйте работу своими руками!

Подписывайтесь на нашу рассылку в социальных сетях и делитесь информацией с друзьями! Удачи в ваших начинаниях!

Выбор материалов для укладки теплого водяного пола

При укладке теплого водяного пола по деревянному перекрытию важно правильно выбрать материалы, чтобы обеспечить эффективную работу системы отопления и предотвратить возможные проблемы в будущем. Рассмотрим основные компоненты, которые понадобятся для монтажа.

1. Трубопровод для теплого пола

Основным элементом системы теплого водяного пола являются трубы, по которым будет циркулировать горячая вода. Наиболее распространенными материалами для труб являются:

• Полиэтилен (PEX) — гибкий, устойчивый к коррозии и химическим веществам, а также обладает хорошими теплоизоляционными свойствами. Трубы PEX легко монтируются и имеют длительный срок службы.
• Металлопластиковые трубы — состоят из нескольких слоев, что обеспечивает их прочность и гибкость. Они хорошо удерживают тепло и не подвержены коррозии.
• Медные трубы — обладают высокой теплопроводностью, но их стоимость значительно выше, чем у пластиковых аналогов. Медные трубы также подвержены коррозии, поэтому требуют дополнительной защиты.

2. Теплоизоляция

Для предотвращения потерь тепла и повышения эффективности системы необходимо использовать теплоизоляционные материалы. Наиболее популярные варианты:

• Экструдированный пенополистирол (ЭПП) — обладает низкой теплопроводностью и высокой прочностью. ЭПП легко укладывается и не впитывает влагу, что делает его идеальным для использования под теплым полом.
• Минеральная вата — хороший теплоизолятор, но требует дополнительной защиты от влаги. При использовании минеральной ваты важно обеспечить ее герметичность, чтобы избежать потерь тепла.
• Пенопласт — легкий и недорогой материал, но его теплоизоляционные свойства ниже, чем у ЭПП.

3. Распределительные коллекторы

Коллекторы необходимы для распределения горячей воды по трубам. Они могут быть выполнены из различных материалов, таких как латунь или нержавеющая сталь. Важно выбирать коллекторы с возможностью регулировки потока, что позволит оптимизировать работу системы.

4. Крепежные элементы

Для фиксации труб к основанию потребуется использовать специальные крепежные элементы, такие как:

• Крепежные скобы — позволяют надежно фиксировать трубы к теплоизоляции.
• Плиты для крепления труб — могут быть выполнены из пенополистирола или другого теплоизоляционного материала и имеют специальные каналы для укладки труб.

5. Циркуляционный насос

Для обеспечения циркуляции воды в системе необходим циркуляционный насос. Он должен быть подобран в зависимости от мощности системы и длины трубопроводов. Важно учитывать, что насос должен быть достаточно мощным, чтобы обеспечить равномерное распределение тепла по всем участкам пола.

6. Система управления

Для оптимизации работы теплого водяного пола рекомендуется установить терморегуляторы и датчики температуры. Они позволят контролировать температуру в помещении и автоматически регулировать подачу тепла, что способствует экономии энергии и повышению комфорта.

Таким образом, правильный выбор материалов для укладки теплого водяного пола по деревянному перекрытию является ключевым фактором для успешной реализации проекта. Учитывая все перечисленные аспекты, можно создать эффективную и долговечную систему отопления, которая обеспечит комфорт в вашем доме.

Вопрос-ответ

Можно ли делать теплый пол на деревянном перекрытии?

Традиционный теплый пол требует устройства бетонной стяжки, но прочность конструкций в деревянном каркасном доме обычно не рассчитана на такие нагрузки. Вес цементного «покрывала» теплого пола достигает 200 кг на квадратный метр, и деревянные конструкции могут просто не выдержать подобную массу.

Можно ли делать теплый пол под половую доску?

Для тех, кто предпочитает натуральное дерево и не планирует расходовать электричество на обогрев, есть альтернатива – водяной теплый пол на половую доску. Такой пол экономнее и безопаснее, чем электрический: по нему приятнее ходить, чем по керамической плитке. Он больше подходит для создания атмосферы домашнего уюта.

Что нельзя стелить на водяной теплый пол?

На поверхность напольного покрытия не следует стелить ковры или ставить мебель, в том числе и мягкую. Пожалуй, самыми капризными в эксплуатации являются пленочные инфракрасные (ИК) полы. Если накрыть обычный теплый пол, например, плотным ковролином, нагревательные элементы будут интенсивно нагреваться сами.

Советы

СОВЕТ №1

Перед укладкой теплого водяного пола убедитесь, что деревянное перекрытие достаточно прочное и не имеет повреждений. Проверьте балки и лаги на наличие гнили или других дефектов, которые могут повлиять на долговечность системы отопления.

СОВЕТ №2

Используйте теплоизоляционные материалы, такие как пенополистирол или минеральная вата, чтобы предотвратить потери тепла вниз. Это поможет улучшить эффективность системы и снизить затраты на отопление.

СОВЕТ №3

При укладке трубопроводов следуйте рекомендациям производителя по шагу укладки и расстоянию между трубами. Это обеспечит равномерное распределение тепла и предотвратит перегрев отдельных участков пола.

СОВЕТ №4

Не забывайте о гидроизоляции. Установите пароизоляционную пленку между деревянным перекрытием и системой теплого пола, чтобы защитить древесину от влаги и предотвратить ее деформацию.
