Двухконтурный бойлер — устройство, которое объединяет функции отопления и горячего водоснабжения, становясь важным элементом в системах жизнеобеспечения жилых и коммерческих помещений. В статье рассмотрим принцип работы двухконтурного бойлера, его конструктивные особенности и области применения, что поможет вам выбрать и использовать это оборудование для повышения комфорта и эффективности в вашем доме или бизнесе.
Как устроен двухконтурный водонагреватель?
Нагрев воды в двухконтурных моделях оказывается более экономичным по сравнению с одноконтурными вариантами. При этом конструкции этих устройств имеют незначительные различия: они оснащены штуцерами для слива горячей и подачи холодной воды, взрывным клапаном, накопительной емкостью, ТЭНом и температурным датчиком.

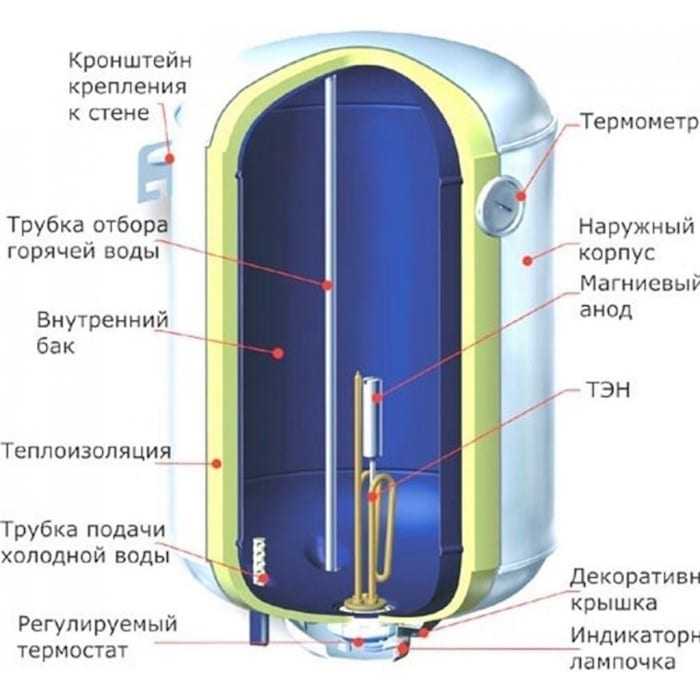

На изображении представлено устройство и принцип работы накопительного бойлера.
Помимо стандартного набора деталей, в двухконтурном бойлере имеется уникальный элемент — медный змеевик, который представляет собой теплообменник спиралевидной формы, отводы которого выходят из корпуса устройства. Теплоноситель из системы отопления проходит через змеевик, в результате чего медный контур нагревается.
Таким образом, создаются условия, при которых вода в бойлере подогревается не только с помощью ТЭНа, но и благодаря спиралевидному теплообменнику. Водонагреватель также выполняет функции теплоаккумулятора и часто используется в отопительных системах в качестве обвязки для котлов на твердом топливе.
Оборудование, как правило, имеет значительный рабочий объем, и его конструкция разработана так, чтобы обеспечивать необходимое количество воды в условиях пиковых нагрузок, например, когда одновременно открываются несколько кранов в доме. Хорошо продуманная теплоизоляция способствует длительному сохранению температуры теплоносителя. В летний период, когда отопление отключено, вода в бойлере нагревается самостоятельно.
Двухконтурный бойлер представляет собой устройство, которое обеспечивает как отопление, так и горячее водоснабжение в одном корпусе. Эксперты отмечают, что его конструкция включает два контура: один для отопления, а другой для нагрева воды. Это позволяет значительно экономить пространство и снижать затраты на установку, так как отсутствует необходимость в отдельном котле и бойлере.
Такие системы широко используются в частных домах, квартирах и дачах, особенно в регионах с холодным климатом. Они обеспечивают стабильное тепло и горячую воду, что делает их популярными среди владельцев недвижимости. Кроме того, современные модели часто оснащены интеллектуальными системами управления, что позволяет оптимизировать расход энергии и повысить эффективность работы. Таким образом, двухконтурные бойлеры становятся все более востребованными на рынке, отвечая требованиям комфорта и экономии.
https://youtube.com/watch?v=zRwf_CNbShA
В чем выгода применения
Применение двухконтурного бойлера приносит множество преимуществ:
- снижение расходов на электроэнергию. Основная тепловая нагрузка обеспечивается медным змеевиком,
- уменьшение потребления топлива котлом для отопления, будь то дрова, газ, уголь или другие виды. После сгорания топлива теплоноситель продолжает получать энергию от воды в бойлере, что позволяет батареям некоторое время оставаться теплыми,
- выравнивание температуры в системе отопления. Избыточное тепло, возникающее в начале процесса горения, поглощается водой в бойлере,
- горячее водоснабжение не будет полностью зависеть от электроснабжения. В случае перебоев активируется контур косвенного нагрева.
Такое оборудование значительно повышает энергетическую эффективность системы горячего водоснабжения и положительно влияет на оптимизацию работы отопительного котла. Сочетание функций теплоаккумулятора и водонагревателя позволяет максимально эффективно использовать возможности инженерных сетей.
| Аспект | Описание | Применение |
|---|---|---|
| Принцип работы | Двухконтурный бойлер имеет два независимых контура: один для отопления, другой для горячего водоснабжения. Теплоноситель (вода) нагревается в основном контуре и циркулирует по системе отопления. Второй контур, проходящий внутри первого, нагревает проточную воду для бытовых нужд. | Обеспечение отопления и горячей воды в частных домах, коттеджах, квартирах с индивидуальным отоплением. |
| Преимущества | Экономичность: Отсутствие необходимости в отдельном водонагревателе, экономия места. Удобство: Постоянный доступ к горячей воде, независимость от централизованного горячего водоснабжения. Эффективность: Быстрый нагрев воды, возможность регулировки температуры. | Идеален для семей, которым требуется постоянный доступ к горячей воде и эффективное отопление. |
| Недостатки | Сложность установки: Требует профессионального монтажа и подключения к двум системам (отопление и водоснабжение). Зависимость от отопления: Горячая вода доступна только при работающем отоплении (в большинстве моделей). Высокая стоимость: Дороже одноконтурных бойлеров. | Не подходит для помещений, где требуется только горячая вода без отопления, или где есть ограничения по бюджету. |
| Типы | Настенные: Компактные, подходят для небольших помещений. Напольные: Более мощные, с большим объемом бака, для больших домов. С открытой/закрытой камерой сгорания: Влияет на способ забора воздуха и отвода продуктов сгорания. | Выбор типа зависит от площади помещения, потребностей в горячей воде и отоплении, а также от технических требований к установке. |
| Обслуживание | Регулярная чистка теплообменника от накипи, проверка давления в системе, контроль состояния горелки и датчиков. | Обеспечение долговечности и эффективной работы бойлера, предотвращение поломок и аварийных ситуаций. |
Интересные факты
Вот несколько интересных фактов о двухконтурных бойлерах:
-
Два контура для разных нужд: Двухконтурные бойлеры обеспечивают горячую воду для отопления и горячего водоснабжения одновременно. Это означает, что они могут использоваться как для обогрева помещений, так и для подачи горячей воды в краны, что делает их особенно удобными для небольших домов и квартир.
-
Эффективность и экономия: Двухконтурные бойлеры могут быть более энергоэффективными по сравнению с отдельными системами отопления и водоснабжения. Они позволяют сократить расходы на установку и эксплуатацию, так как объединяют две функции в одном устройстве, что снижает потребление энергии и уменьшает затраты на обслуживание.
-
Разнообразие источников энергии: Двухконтурные бойлеры могут работать на различных источниках энергии, включая газ, электричество и даже солнечную энергию. Это делает их универсальными и подходящими для использования в разных климатических условиях и регионах, где доступ к определенным видам топлива может варьироваться.
https://youtube.com/watch?v=HGm1q2k2kYI
Как выбрать двухконтурный бойлер косвенного нагрева
Основным критерием при выборе оборудования является объем накопителя. Важно помнить, что на каждого человека, который будет проживать в доме, следует рассчитывать минимум 20 литров воды в день. Таким образом, для семьи из четырех человек объем бойлера должен составлять не менее 80 литров.

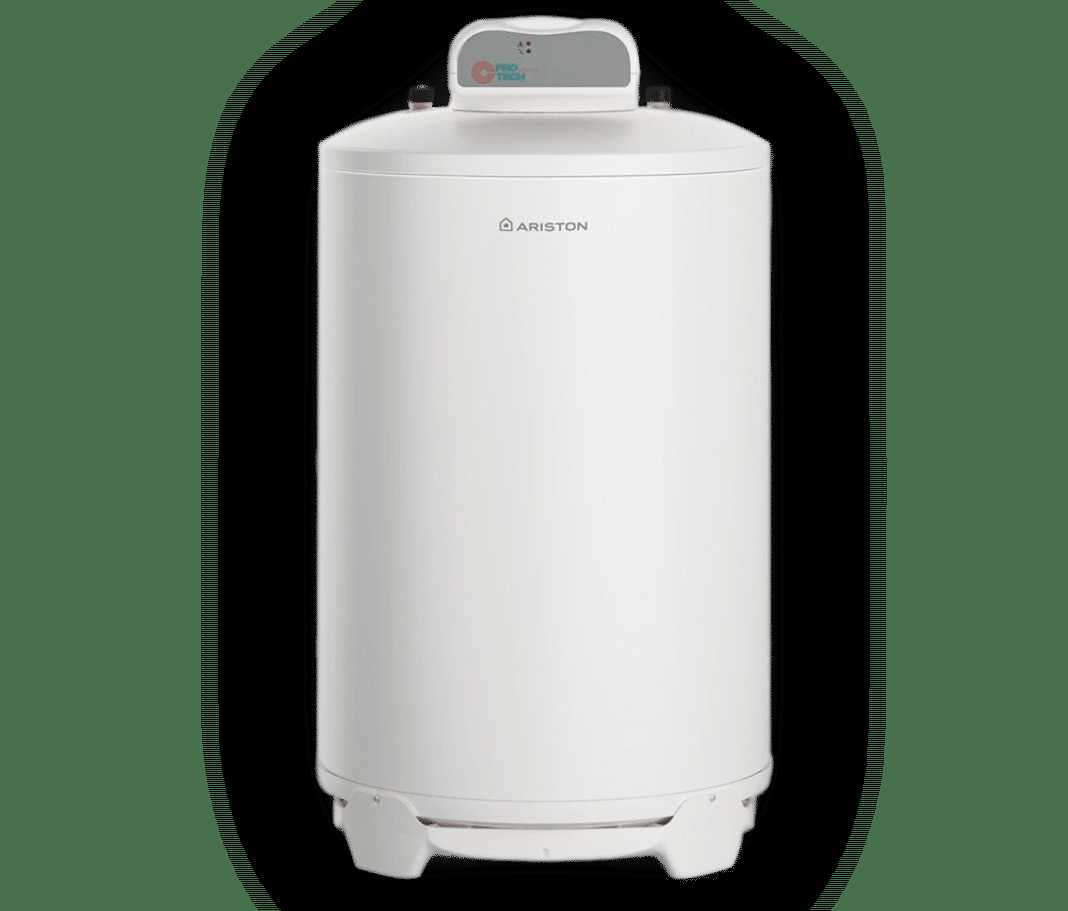

На изображении представлен бойлер Ariston BCH 120L PROTECH+MG, который подходит для семьи из шести человек.
При проектировании системы необходимо учитывать количество вторичных контуров. Например, если бойлер будет работать совместно с отопительным котлом, потребуется всего один внутренний змеевик. Однако, если водонагреватель будет получать энергию как от солнечных панелей, так и от котла, что обеспечит круглогодичную экономию, то необходимо использовать как минимум два змеевика.
Размеры устройства также играют важную роль при выборе. Необходимо учитывать, что при установке нагревательного прибора его нужно будет разместить выше радиаторов и уровня разводки. Поэтому перед тем, как начать изучение ассортимента специализированных магазинов, важно измерить высоту помещения, где будет установлен бойлер.
Востребованные модели водонагревателей двухконтурного исполнения
Вместительная модель от Аристон BCH 80L PROTECH+MG обладает рабочим объемом в 80 литров и мощностью 21,3 кВт, что соответствует средним показателям в своем классе. Этот прибор может эффективно работать в паре с настенными котлами той же марки. По информации производителя, устройство способно обеспечить стабильное горячее водоснабжение для семьи из четырех человек, а срок службы превышает 10 лет.
Корпус бойлера имеет диаметр 56 см и высоту 78 см. Температура нагрева воды в этом устройстве достигает 70°С, а мощность ТЭНов составляет 3 кВт. Площадь змеевика не превышает 0,5 квадратного метра. Цены на данное оборудование колеблются в пределах 27-30 тысяч рублей.
Двухконтурный водонагреватель ACV SLEW 240 выделяется высокой теплоизоляцией, благодаря которой температура воды в течение трех часов снижается не более чем на 1°С. За сутки температура воды в бойлере может упасть максимум на 9°С. Эти впечатляющие результаты достигаются при остывшем змеевике и отключенном нагревателе.
Функциональные возможности устройства значительно увеличиваются благодаря наличию усовершенствований, таких как встроенный термостат, полимерное покрытие корпуса для защиты от коррозии и нижнее расположение штуцеров для холодного и горячего потока. В стандартной комплектации обычно присутствует кронштейн для настенной установки.
Объем водонагревателя составляет 240 литров, а максимальная выходная температура достигает 90°С. Стоимость такого оборудования начинается от 105 тысяч рублей.
Бюджетная модель GORENJE GBK 120 LN удобно интегрируется в локальные или центральные системы отопления. В качестве летнего вспомогательного источника энергии может использоваться солнечный коллектор. 120-литровая емкость обслуживается теплообменником мощностью 20 кВт, а цена оборудования составляет до 25 тысяч рублей.

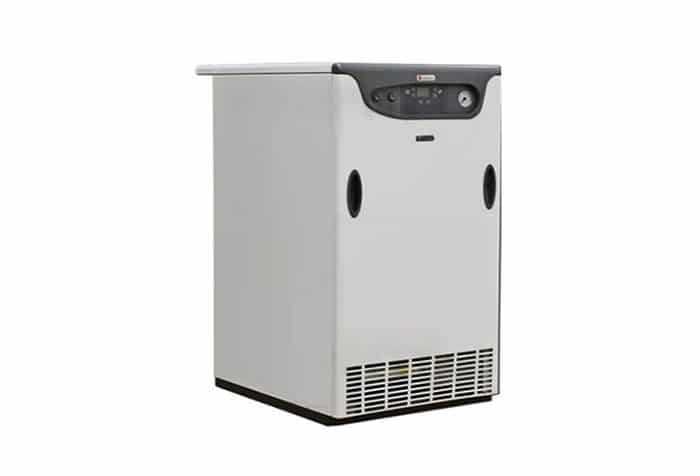

На изображении представлена модель Lamborghini ERA F 32 B 60.
Lamborghini ERA F 32 B 60 – это газовая комбинированная модель премиум-класса, которая объединяет функции котла и бойлера в одном корпусе. Один контур предназначен для отопления, а другой – для горячего водоснабжения. Оборудование может работать как бойлер или как проточный газовый водонагреватель.
В проточном режиме агрегат способен производить до 800 литров горячей воды в час, а в накопительном режиме – 60 литров. Мощность устройства достигает 32 кВт, а температура нагрева воды составляет 90°С. Прямоугольный корпус имеет размеры 80х85х60 см. В контуре горячего водоснабжения давление может достигать 7 атмосфер. Стоимость этого многофункционального бойлера составляет 190 тысяч рублей.
Подключение двухконтурного бойлера
Сначала необходимо определиться с местом установки оборудования – это может быть либо стеновая установка с использованием кронштейнов, либо размещение на специальном подиуме. В связи с этим следует подготовить рабочую зону.
Следующий этап включает подключение к нижнему патрубку, который отвечает за подачу холодной воды, а также к отводящему трубопроводу, идущему от внутренней системы водоснабжения. Верхний разъем, предназначенный для распределения горячей воды, соединяется с коллектором, который обеспечивает горячее водоснабжение.
После этого на верхнем патрубке змеевика устанавливается отвод, который идет от напорной ветви отопления. Нижний патрубок соединяется с обратной веткой, для чего потребуется установить тройник после расширительного бака и насоса.
На завершающем этапе необходимо подключить бойлер к электросети с использованием автоматического предохранителя и устройства защитного отключения (УЗО). Все эти работы можно выполнить самостоятельно, однако важно убедиться, что агрегат надежно закреплен, если вы выбрали настенную версию.
https://youtube.com/watch?v=eLCi73UfEPQ
Обслуживание и уход за двухконтурным бойлером
Обслуживание двухконтурного бойлера является важной частью его эксплуатации, которая позволяет продлить срок службы устройства и обеспечить его эффективную работу. Регулярный уход за бойлером включает в себя несколько ключевых аспектов, которые необходимо учитывать.
1. Регулярная проверка давления и температуры
Первым шагом в обслуживании двухконтурного бойлера является регулярная проверка давления в системе. Оптимальное давление для большинства моделей составляет от 1 до 1,5 бар. Если давление ниже нормы, это может указывать на утечку или недостаток воды в системе. Также важно следить за температурой воды, чтобы избежать перегрева и повреждения устройства.
2. Очистка и удаление накипи
Накипь может существенно снизить эффективность работы бойлера, поэтому его необходимо регулярно очищать. Для этого можно использовать специальные средства, предназначенные для удаления накипи, или же проводить механическую очистку. Рекомендуется проводить эту процедуру не реже одного раза в год, особенно если в воде присутствует большое количество минералов.
3. Проверка и замена фильтров
Двухконтурные бойлеры часто оснащены фильтрами, которые защищают систему от загрязнений. Эти фильтры необходимо регулярно проверять и при необходимости заменять. Загрязненные фильтры могут привести к снижению давления и ухудшению качества горячей воды.
4. Осмотр и проверка соединений
Важно периодически осматривать все соединения и трубы на предмет утечек. Если вы заметили какие-либо признаки коррозии или протечек, необходимо немедленно устранить проблему, чтобы избежать более серьезных повреждений.
5. Профессиональное обслуживание
Несмотря на то, что многие аспекты обслуживания можно выполнять самостоятельно, рекомендуется раз в год вызывать специалиста для проведения комплексной проверки и обслуживания бойлера. Профессионал сможет выявить скрытые проблемы и провести необходимые настройки, что обеспечит надежную и безопасную работу устройства.
6. Следование инструкциям производителя
Каждый двухконтурный бойлер имеет свои особенности, поэтому важно внимательно изучить инструкцию производителя. В ней содержатся рекомендации по обслуживанию, которые помогут избежать ошибок и продлить срок службы устройства.
Соблюдение этих простых правил поможет обеспечить надежную и эффективную работу двухконтурного бойлера, а также предотвратить возможные поломки и аварийные ситуации.
Вопрос-ответ
Что такое двухконтурный бойлер и как он работает?
Двухконтурный бойлер — это устройство, которое одновременно обеспечивает горячей водой для бытовых нужд и отопления помещения. Он работает по принципу двух контуров: один контур предназначен для нагрева воды, а другой — для отопления. Вода в первом контуре нагревается с помощью теплообменника, а затем подается в систему горячего водоснабжения, в то время как второй контур циркулирует через радиаторы или теплые полы для обогрева помещений.
Где чаще всего используются двухконтурные бойлеры?
Двухконтурные бойлеры обычно применяются в частных домах, коттеджах и квартирах, где необходимо обеспечить как горячее водоснабжение, так и отопление. Они особенно популярны в регионах с холодным климатом, где требуется эффективное решение для обогрева и горячей воды. Также такие бойлеры могут использоваться в небольших коммерческих объектах, таких как кафе или магазины.
Каковы преимущества двухконтурного бойлера по сравнению с одноконтурным?
Основное преимущество двухконтурного бойлера заключается в его универсальности: он сочетает в себе функции отопления и горячего водоснабжения, что позволяет сэкономить пространство и снизить затраты на установку и обслуживание. Кроме того, двухконтурные бойлеры обеспечивают более стабильное и быстрое получение горячей воды, что особенно важно в домах с большим количеством пользователей.
Советы
СОВЕТ №1
Перед покупкой двухконтурного бойлера внимательно изучите его характеристики и мощность. Убедитесь, что выбранная модель соответствует вашим потребностям по горячему водоснабжению и отоплению, чтобы избежать недостатка или избытка ресурсов.
СОВЕТ №2
Обратите внимание на тип топлива, который использует бойлер. Газовые, электрические и твердотопливные модели имеют свои преимущества и недостатки. Выбор зависит от доступности ресурсов в вашем регионе и ваших предпочтений.
СОВЕТ №3
Регулярно проводите техническое обслуживание вашего двухконтурного бойлера. Это поможет предотвратить поломки и продлить срок службы устройства. Не забывайте очищать фильтры и проверять состояние теплообменника.
СОВЕТ №4
Если у вас есть возможность, рассмотрите установку бойлера с функцией управления через мобильное приложение. Это позволит вам контролировать температуру и режим работы устройства удаленно, что значительно повысит комфорт и экономию энергии.
