Какой должен быть диаметр труб отопления для эффективной работы?

Правильный выбор диаметра труб отопления — ключевой фактор для эффективной работы системы. Неправильные размеры могут привести к недостаточному обогреву, увеличению затрат на энергию и преждевременному износу оборудования. В статье рассмотрим основные критерии выбора диаметра труб и рекомендации для создания оптимальной системы отопления, соответствующей вашим потребностям и условиям эксплуатации.

Тонкости с определением

Сложно провести точный расчет сечения трубы, так как необходимо выбирать из нескольких вариантов. Это связано с тем, что для достижения одного и того же результата можно использовать разные подходы. Важно обеспечить подачу необходимого объема теплоносителя к радиаторам, при этом элементы системы должны нагреваться равномерно.

Если используется система с принудительной циркуляцией, то в ней применяются трубы, теплоноситель и насос. В этом случае можно рассмотреть два подхода для расчета диаметра трубы для отопления:

1. Установить трубы меньшего диаметра, что позволит обеспечить высокую скорость движения теплоносителя.
2. Использовать трубы большего сечения, но с более медленным потоком.

Первый вариант является более распространенным. Вот несколько причин, почему:

1. Низкая стоимость труб меньшего диаметра.
2. Удобство в работе с такими трубами.
3. При открытой прокладке они менее заметны.
4. Для установки в пол или стены требуются небольшие штробы.
5. Меньший диаметр труб способствует снижению тепловой инертности и экономии топлива.

Эксперты в области отопления подчеркивают, что выбор диаметра труб отопления зависит от множества факторов, включая площадь отапливаемого помещения, тип системы и количество радиаторов. Для жилых домов с небольшими площадями обычно рекомендуются трубы диаметром 20-25 мм, что обеспечивает оптимальный поток теплоносителя. В то же время, для больших объектов или многоквартирных домов может потребоваться использование труб диаметром 32 мм и более, чтобы избежать потерь давления и обеспечить равномерное распределение тепла. Также важно учитывать материал труб: металлические и пластиковые изделия имеют разные теплопроводные свойства. В конечном итоге, правильный выбор диаметра труб способствует не только эффективному отоплению, но и экономии энергии, что является важным аспектом в современных условиях.

https://youtube.com/watch?v=bWcyhXWqS1g

Расчёт диаметра на основе мощи радиаторов

Существуют стандартизированные диаметры труб, а также рассчитанный объем тепла, который должен проходить через эти трубы. Постоянное использование одних и тех же значений не является целесообразным. Поэтому были разработаны вспомогательные расчетные таблицы. На основе этих данных, учитывая необходимый объем тепла, динамику движения теплоносителя и рабочие температуры технологии, можно определить оптимальный диаметр трубы для отопительных систем. Для расчета сечения в системе отопления необходимо найти соответствующие данные и использовать их для определения размеров.

Для расчета необходимого диаметра следует воспользоваться приведенной ниже формулой, а полученные результаты отразить в таблице.

Расчет диаметра трубы отопления

D — диаметр трубопровода (по умолчанию), мм

∆t° — разница температур в подаче и обратном движении, °С

Q — тепловая нагрузка на конкретный участок сети, кВт — рассчитанный вами объем тепла для обогреваемого помещения.

V — динамика движения теплоносителя, м/с — берется из определенного диапазона.

В индивидуальных отопительных системах динамика движения теплоносителя варьируется от 0,2 до 1,5 м/с. По практике, оптимальный диапазон составляет от 0,3 м/с до 0,7 м/с.

Если динамика ниже, может возникнуть воздушная пробка, а если выше — сильные шумы.

Подходящий диапазон скоростей можно найти в таблице. Таблицы предназначены для различных материалов (металл, пластик, полипропилен, металлопластик, медь). Также представлены данные для нормативных рабочих режимов с высокой и средней температурой.

Далее приведены примеры работы с различными отопительными системами.

Пример 1. Двухтрубная система.

Условия:

1. В двухэтажном доме используется данная система.
2. На каждом этаже расположены по два радиатора.
3. Применяются трубы из полипропилена.
4. Рабочий режим 80/60.
5. Температурная разница 20°C.
6. Общие тепловые потери всего жилого помещения составляют 38 кВт. Из них 20 кВт на первом этаже, 18 кВт на втором.

В данной системе работают две схемы.

1. Правая часть (радиатор).
2. Левая часть (радиатор).

Далее следует таблица для расчета диаметра. Розовые участки обозначают зоны с оптимальной динамикой движения теплоносителя.

Расчетные действия:

1. Определение диаметра трубы от котла до первого разветвления. Здесь проходит весь теплоноситель. Объем тепла составляет 38 кВт. В таблице находим нужную строку, следуем к розовой зоне и поднимаемся вверх. Подходящие диаметры: 40 и 50 мм. Рекомендуется использовать меньший.
2. Изучаем схему. На этапе разделения потока по этажам в таблице ищем нужные строки, определяем сечение труб. Для разводки обеих веток подходит D = 32 мм.
3. Каждый контур делится на две ветки с одинаковой нагрузкой. На первом этаже в правую и левую сторону по 10 кВт (результат деления 20 кВт). На втором этаже — 9 кВт. В таблице ищем данные для этих зон: 25 мм. Этот размер используется до снижения тепловой нагрузки до 5 кВт. Затем следует перейти на сечение 20 мм. Для первого этажа это значение применяется после второго радиатора, а для второго этажа — после третьего. Специалисты рекомендуют переходить на 20 мм при нагрузке в 3 кВт.

После выполнения этих расчетов диаметры для указанных труб в заданных условиях определены. Для обратного движения расчет сечения не требуется. Для разводки используйте те же трубы, что и для подачи.

Если вы используете трубы из другого материала, вам помогут таблицы, содержащие значения для выбранного вами материала.

Пример 2. Однотрубная система с принудительной циркуляцией.

Расчеты выполняются по аналогичному принципу, но с использованием другой таблицы. В ней оптимальные участки динамики движения теплоносителя выделены голубым цветом. Показатели мощности указаны в соответствующих полях, что изменяет процесс расчета.

Таблица:

С ее помощью определяем внутренние диаметры в данной отопительной системе. Другие условия: 1 этаж, 6 радиаторов с последовательным подключением.

Расчетные действия:

1. На входной участок сети от котла подается 15 кВт. В зоне подходящих динамик ищем значения, близкие к 15 кВт. Они составляют 20 и 25 мм. Выбираем меньший.
2. На первом радиаторе тепловая нагрузка снижается до 12 кВт. Этот параметр также находим в таблице. Для второго радиатора — 20 мм.
3. На третьем радиаторе требуется 10,5 кВт. Сечение остается аналогичным — 20 мм.
4. На четвертом радиаторе необходимо 15 мм. Расчет: 10,5 – 2 = 8,5 кВт.
5. На пятом радиаторе то же значение.
6. На шестом — 12 мм.

Схема:

По найденным диаметрам труб для отопления определяем маркировку и подходящий материал.

Эти действия применимы для труб из полипропилена и металлопластика, которые имеют низкую теплопроводность. Потери через каждую стенку незначительны. Если же используются металлические трубы, длина трубопровода увеличивается, что приводит к большим потерям через поверхность.

Интересные факты

Вот несколько интересных фактов о диаметре труб отопления:

1. Влияние на эффективность системы: Правильный диаметр труб отопления критически важен для обеспечения эффективного теплообмена. Слишком узкие трубы могут привести к повышенному сопротивлению потоку воды, что снижает эффективность системы и увеличивает затраты на отопление. В то же время, слишком широкие трубы могут привести к избыточным затратам на материалы и установку.

2. Расчет диаметра: Для определения оптимального диаметра труб отопления учитываются такие факторы, как мощность котла, длина трубопровода, количество радиаторов и их мощность. Существуют специальные формулы и таблицы, которые помогают инженерам и проектировщикам выбрать правильный диаметр для конкретной системы.

3. Стандарты и нормы: В разных странах существуют свои стандарты и нормы, регулирующие диаметр труб для систем отопления. Например, в России часто используются трубы диаметром от 15 до 50 мм для бытовых систем, в то время как в Европе могут применяться другие размеры в зависимости от проектных требований и условий эксплуатации.

https://youtube.com/watch?v=EKdmAX6MlAM

Расчёты сечения металлических аналогов

В крупных системах отопления, использующих металлические трубы, необходимо учитывать тепловые потери через стенки. Хотя они незначительны, при значительной длине труб это может привести к очень низким температурам на конечных обогревателях. Одной из причин таких проблем может стать неправильный выбор диаметра трубы.

Рассмотрим пример расчета:

Исходные данные: стальная труба, диаметр D = 40 мм, толщина стенки = 1,4 мм.

Формула для расчета тепловых потерь выглядит следующим образом: q = k * 3,14 * (tв — tп)

Где:

q — тепловые потери на один метр трубы,

k – коэффициент теплопередачи (для данной трубы он составляет 0,272 Вт·м/с),

tв — температура воды в трубе — 80°С,

tп — температура воздуха в помещении — 22°С.

Подставим известные значения:

q = 0,272 * 3,14 * (80 — 22) = 49 Вт/с

Таким образом, потери тепла составляют примерно 50 Вт на каждый метр трубы. При значительной длине труб эти потери могут оказаться критическими. Естественно, чем больше диаметр трубы, тем выше тепловые потери. Если необходимо учитывать такие потери, то при расчетах следует добавлять их к уменьшению теплового воздействия на радиатор. В результате вычисляется необходимый диаметр для отопительной системы дома.

Для индивидуальных систем отопления такие значения не являются критичными. При расчете потерь и мощности оборудования обычно округляют результаты в большую сторону. Это создает некоторый запас, который позволяет избежать сложных расчетов.

Где взять таблицы?

Все производители котельных труб размещают информацию о них на своих веб-сайтах. Если вам не удалось найти нужную таблицу, вы можете воспользоваться одним из следующих вариантов:

1. Использовать предложенные ниже рекомендации для выбора диаметров.
2. Найти другое решение.

Как правило, при маркировке труб производители указывают либо внешние, либо внутренние размеры. Эти параметры могут быть сопоставимы с определенной погрешностью. Если у вас есть данные о внутреннем диаметре, вы можете определить тип и маркировку, опираясь на предоставленную таблицу. Также можно установить параметры трубы из другого материала.

Например, вам необходимо рассчитать диаметр труб из металлопластика для котла, но таблица для этого материала отсутствует. В таком случае можно использовать данные по полипропилену. Подбираются параметры для полипропилена, а затем по таблице вычисляются соответствия для металлопластика. Хотя и возможна погрешность, в системах с принудительной циркуляцией она будет допустимой.

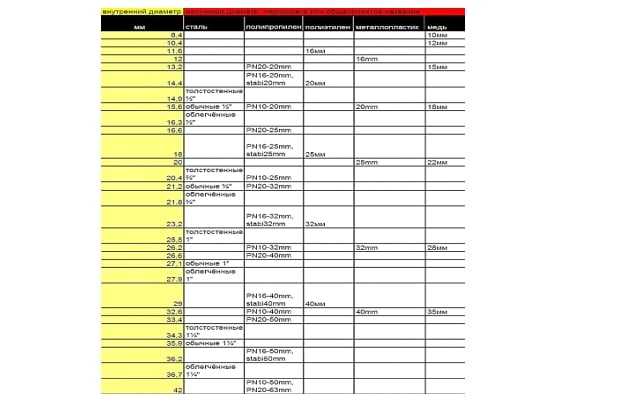

Таблица для труб из различных материалов.

Другой метод определения диаметра

Основой данного подхода является логика, используемая при изучении различных отопительных систем. Этот метод был разработан специалистами по монтажу и подходит как для частных домов, так и для квартир с компактными системами отопления.

Рабочая схема этого метода выглядит следующим образом:

От множества котлов отходят трубопроводы для подачи и обратного движения. Их размеры составляют ¾ и ½ дюйма. Эти трубы используются для разводки до первого разветвления, после чего на следующем участке размер уменьшается на один шаг.

В компактных системах обычно устанавливается от 3 до 9 радиаторов и 2-3 ветки. На каждую из веток приходится 2-3 радиатора. Для таких сетей данный метод является оптимальным и также подходит для одноэтажных частных домов.

https://youtube.com/watch?v=j1VZfc6k85w

Влияние длины трубопровода на выбор диаметра

При проектировании системы отопления одним из ключевых факторов, влияющих на выбор диаметра труб, является длина трубопровода. Длина трубопровода определяет, насколько эффективно будет происходить транспортировка теплоносителя от котла до радиаторов и обратно. Чем длиннее трубопровод, тем больше сопротивление, которое испытывает теплоноситель, что может привести к снижению эффективности системы отопления.

Сопротивление трубопровода зависит не только от его длины, но и от диаметра. В случае, если диаметр трубы слишком мал для заданной длины, это может привести к значительным потерям давления и, как следствие, к недостаточному прогреву радиаторов. Важно учитывать, что при увеличении длины трубопровода, необходимо также увеличивать диаметр труб, чтобы обеспечить необходимый поток теплоносителя.

Существует несколько основных факторов, которые следует учитывать при выборе диаметра труб в зависимости от длины трубопровода:

• Потеря давления: Длинные трубы создают большее гидравлическое сопротивление, что приводит к потере давления. Это особенно критично для систем с большим количеством радиаторов, расположенных на значительном расстоянии от котла.
• Скорость теплоносителя: Для обеспечения эффективного теплообмена скорость теплоносителя должна находиться в определенных пределах. Если диаметр трубы слишком мал, скорость может увеличиться до критических значений, что приведет к шуму и возможным повреждениям системы.
• Теплопотери: Длинные трубопроводы, особенно если они проходят через неотапливаемые помещения, могут терять тепло. Увеличение диаметра может помочь снизить скорость теплоносителя и, следовательно, уменьшить теплопотери.
• Тип системы отопления: В зависимости от типа системы (однотрубная или двухтрубная) могут быть разные требования к диаметру труб. Например, в однотрубной системе, где теплоноситель проходит через все радиаторы последовательно, важно правильно рассчитать диаметр для обеспечения равномерного прогрева.

Таким образом, при выборе диаметра труб отопления необходимо учитывать не только длину трубопровода, но и другие факторы, такие как тип системы, количество радиаторов и требуемая температура теплоносителя. Правильный расчет поможет избежать проблем с недостаточным отоплением и повысит общую эффективность системы.

Вопрос-ответ

Как выбрать диаметр труб для отопления в частном доме?

При выборе диаметра труб для отопления в частном доме важно учитывать мощность котла, длину и конфигурацию системы, а также количество радиаторов. Обычно для однотрубной системы используют трубы диаметром от 20 до 32 мм, а для двухтрубной – от 15 до 25 мм. Рекомендуется также проконсультироваться с профессионалом для точного расчета.

Как влияет диаметр труб на эффективность отопления?

Диаметр труб напрямую влияет на скорость и объем циркуляции теплоносителя. Слишком маленькие трубы могут привести к повышенному сопротивлению и снижению эффективности системы, в то время как слишком большие трубы могут увеличить затраты на материалы и тепло. Оптимальный диаметр обеспечивает равномерное распределение тепла и минимальные потери энергии.

Какой диаметр труб лучше использовать для радиаторов отопления?

Для подключения радиаторов отопления обычно используют трубы диаметром 15-20 мм. Это позволяет обеспечить достаточный поток теплоносителя и избежать излишнего давления в системе. Однако для больших радиаторов или при значительных расстояниях от котла может потребоваться увеличение диаметра до 25 мм.

Советы

СОВЕТ №1

При выборе диаметра труб отопления учитывайте площадь отапливаемого помещения. Для небольших комнат подойдут трубы диаметром 15-20 мм, тогда как для больших пространств лучше использовать трубы диаметром 25-32 мм для обеспечения достаточной теплоотдачи.

СОВЕТ №2

Обратите внимание на тип системы отопления. В однотрубных системах чаще используются трубы большего диаметра, чтобы обеспечить равномерное распределение тепла, тогда как в двухтрубных системах можно использовать трубы меньшего диаметра, так как теплоноситель движется по отдельным контурам.

СОВЕТ №3

Не забывайте о длине трубопровода. Чем длиннее система, тем больший диаметр труб может понадобиться для минимизации потерь тепла и давления. Рассчитайте необходимый диаметр с учетом всех изгибов и соединений, чтобы избежать проблем с циркуляцией.

СОВЕТ №4

Проконсультируйтесь с профессионалом или используйте специальные калькуляторы для расчета диаметра труб. Это поможет избежать ошибок и обеспечит эффективную работу вашей системы отопления.
