Система теплого пола, подключенная к газовому котлу, эффективно обогревает помещения, обеспечивая комфорт и экономию энергии. В статье рассмотрим методы и этапы создания такой системы, что поможет понять принципы работы и самостоятельно спроектировать и установить теплый пол в доме. Эти знания помогут избежать распространенных ошибок, сэкономить на установке и обеспечить долговечность системы, что особенно полезно для владельцев частных домов и квартир.
Особенности напольной подачи тепла без радиаторов
Газовый котел обслуживает замкнутую циркуляционную систему теплоносителя, одновременно производя горячий поток и принимая остывшую жидкость. Температура рабочей жидкости повышается благодаря работе горелки, и когда она достигает установленного уровня, циркуляционный насос направляет поток в систему теплого пола.
Эксперты отмечают, что установка теплых водяных полов без радиаторов сопряжена с решением ряда задач:
- Для достижения комфортной температуры потребуется нагреть поверхность пола выше 30°С, что может быть неудобно в эксплуатации.
- Радиаторы с термостатическими вентилями быстрее реагируют на изменения температуры в помещении. Напольная система, напротив, более инертна, так как источники тепла скрыты под массивной теплоемкой стяжкой.
- При работе в режиме низкой интенсивности, когда необходимо поддерживать минимальную температуру теплоносителя, эффективность газового котла снижается на 20%, что приводит к нерациональному расходу топлива.
При возвращении газового оборудования к стандартному режиму и нагреве воды до 60°С возникает тактование — горелка будет периодически включаться и выключаться. В таких условиях котел может быстро выйти из строя, так как он не предназначен для резких изменений в работе.

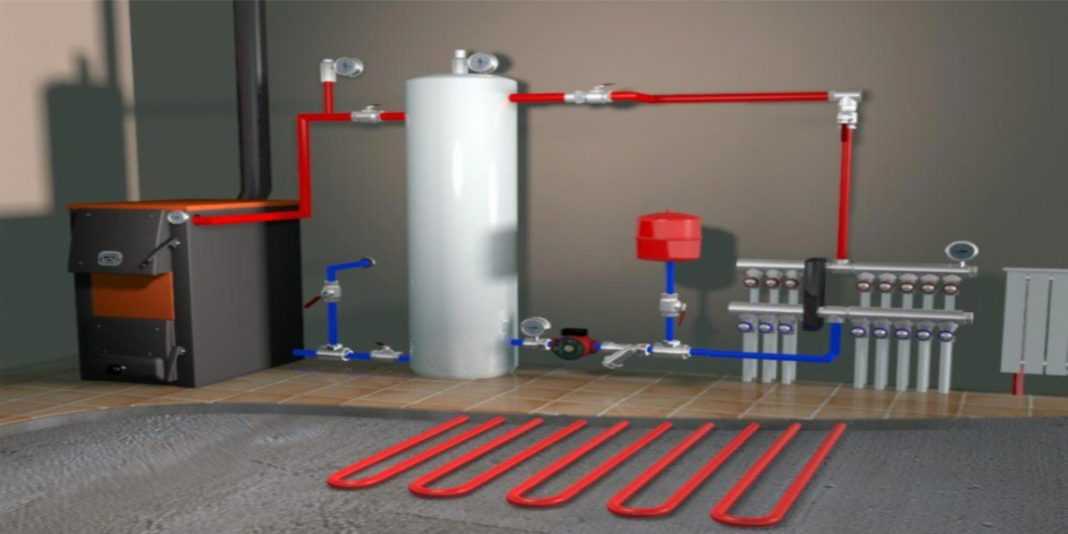

Пример теплого пола от газового котла
Если планируется интеграция газового котла с другим оборудованием в системе, где отсутствуют радиаторы, необходимо установить буферную емкость. Это поможет избежать тактования горелки, и для этого подойдет даже небольшой резервуар.
Эксперты в области отопительных систем подчеркивают важность тщательной подготовки на всех этапах создания системы теплого пола от газового котла. Первоначально необходимо провести детальный расчет теплопотерь помещения, чтобы определить необходимую мощность котла и количество труб для укладки. На следующем этапе важно выбрать качественные материалы, такие как трубы и теплоизоляция, которые обеспечат эффективную передачу тепла.
После этого следует правильно спроектировать систему, учитывая расположение труб и их уклон для оптимального теплообмена. Установка должна проводиться с учетом всех норм и стандартов, что гарантирует безопасность и долговечность системы. Наконец, эксперты рекомендуют провести тестирование системы после завершения монтажа, чтобы убедиться в ее работоспособности и отсутствии утечек. Такой комплексный подход обеспечивает надежную и эффективную работу теплого пола, что в конечном итоге приводит к комфортным условиям в доме.
Критерии выбора котла
Газовые котлы для теплых полов могут быть настенными или напольными. Напольные модели идеально подходят для каркасных зданий, так как они не создают дополнительной нагрузки на стены, имеют большие размеры и способны эффективно обогревать значительные площади (для них потребуется отдельная котельная). Настенные котлы чаще используются в компактных жилых помещениях.
Котлы делятся на два типа в зависимости от количества контуров:
- Одноконтурные – предназначены исключительно для отопления, обеспечивая нагрев теплоносителя как для радиаторов, так и для теплых полов.
- Двухконтурные – могут использоваться как для отопления, так и для горячего водоснабжения. В некоторых моделях необходимо переключать режимы работы.
Основным элементом котла является теплообменник, который может быть изготовлен из различных материалов:
- Чугун. Обладает высокой коррозионной стойкостью, долговечен и надежен, но требует контроля за равномерностью нагрева, иначе существует риск растрескивания. Основной недостаток – хрупкость.
- Нержавеющая сталь. Не так распространена из-за высокой стоимости, но демонстрирует хороший срок службы.
- Медь. Наиболее распространенный вариант для настенных котлов. Она легкая, устойчива к коррозии и обеспечивает быструю реакцию на изменения температуры.
Камера сгорания может быть открытой или закрытой. В открытых системах воздух для горения поступает через естественную тягу по специальным каналам, такие котлы требуют отдельного помещения (котельной) для обеспечения доступа воздуха и являются более доступными по цене. Закрытые турбированные котлы удобнее для установки теплых полов, так как не требуют выделенного пространства. Обычно продукты сгорания выводятся через вертикальный дымоход, но при горизонтальном варианте в систему устанавливается вентилятор.
При выборе подходящего устройства стоит обратить внимание на следующие характеристики:
- Мощность котла,
- Количество контуров,
- Конструкция камеры сгорания,
- Максимальная площадь обогрева,
- Объем потребляемого топлива,
- Способность к нагреву и интенсивность расхода воды (в среднем составляет 2,5-17 л/мин., более мощные модели стоят дороже),
- КПД (обычно не превышает 80-90%).
Для того чтобы водонагреватель мог эффективно обслуживать теплый пол, необходимо правильно рассчитать его мощность. В среднем, для обогрева 10 кв. м достаточно 1-1,5 кВт. Оптимально, если оборудование имеет функцию плавной регулировки температуры.
| Этап | Метод/Действие | Описание |
|---|---|---|
| 1. Проектирование и расчет | Определение типа теплого пола | Выбор между водяным и электрическим теплым полом (в данном случае — водяной от газового котла). |
| Расчет теплопотерь помещения | Определение необходимой мощности системы для компенсации теплопотерь и поддержания комфортной температуры. | |
| Выбор шага укладки труб | Определение оптимального расстояния между трубами для равномерного распределения тепла. | |
| Расчет длины контуров и диаметра труб | Определение необходимой длины каждого контура и диаметра труб для обеспечения эффективной циркуляции теплоносителя. | |
| Выбор коллектора и насосно-смесительного узла | Подбор оборудования для распределения теплоносителя по контурам и регулирования температуры. | |
| Разработка схемы укладки труб | Создание детального плана расположения труб в каждом помещении. | |
| 2. Подготовка основания | Демонтаж старого покрытия | Удаление существующего напольного покрытия до чернового основания. |
| Выравнивание основания | Создание ровной поверхности для укладки теплого пола (стяжка, самовыравнивающаяся смесь). | |
| Укладка гидроизоляции | Защита от проникновения влаги в конструкцию теплого пола. | |
| Укладка теплоизоляции | Предотвращение потерь тепла вниз, направление тепла вверх (пенополистирол, экструдированный пенополистирол). | |
| Укладка демпферной ленты | Компенсация теплового расширения стяжки, предотвращение растрескивания. | |
| 3. Монтаж системы | Укладка армирующей сетки | Укрепление стяжки и фиксация труб. |
| Укладка труб теплого пола | Размещение труб согласно разработанной схеме, крепление к армирующей сетке. | |
| Подключение труб к коллектору | Соединение каждого контура с соответствующим выходом коллектора. | |
| Установка коллектора и насосно-смесительного узла | Монтаж оборудования в специально отведенном месте (коллекторный шкаф). | |
| Опрессовка системы | Проверка герметичности системы под давлением. | |
| Заливка стяжки | Заливка труб цементно-песчаной стяжкой, выравнивание поверхности. | |
| 4. Подключение и запуск | Подключение к газовому котлу | Соединение насосно-смесительного узла с подачей и обраткой газового котла. |
| Установка терморегуляторов | Монтаж устройств для контроля и регулирования температуры в каждом помещении. | |
| Заполнение системы теплоносителем | Заполнение труб водой или антифризом. | |
| Удаление воздуха из системы | Стравливание воздуха из контуров для обеспечения эффективной циркуляции. | |
| Первый запуск и настройка | Постепенный нагрев системы, регулировка параметров работы. | |
| 5. Финишная отделка | Укладка напольного покрытия | Монтаж финишного напольного покрытия (плитка, ламинат, паркет и т.д.). |
Интересные факты
Вот несколько интересных фактов о методах и этапах создания системы теплого пола от газового котла:
-
Гидравлический расчет: Перед установкой системы теплого пола необходимо провести гидравлический расчет, чтобы определить оптимальное количество и расположение труб. Это позволяет обеспечить равномерное распределение тепла по всему помещению и избежать перегрева отдельных участков.
-
Типы труб: Для системы теплого пола используются различные типы труб, такие как полиэтиленовые (PEX) и металлопластиковые. ПЭТ-трубы обладают высокой гибкостью и устойчивостью к коррозии, что упрощает монтаж и увеличивает срок службы системы.
-
Смесительный узел: Важным элементом системы теплого пола является смесительный узел, который регулирует температуру теплоносителя, поступающего в трубы. Это позволяет поддерживать оптимальный температурный режим, предотвращая перегрев и обеспечивая комфортные условия в помещении.
Преимущества и недостатки решения
Преимущества подключения теплого пола к газовому котлу:
- экономия на расходах энергоносителей,
- высокая надежность системы,
- возможность самостоятельной установки,
- высокая эффективность работы.
Недостатки:
- установка газового оборудования требует предварительного согласования с Госгортехнадзором,
- при неправильной установке существует риск утечки газа,
- монтаж напольного котла требует выделения отдельного помещения.
Потенциальные риски при использовании такого оборудования можно значительно снизить, установив датчики, которые автоматически перекрывают подачу топлива в случае утечки или недостаточной вентиляции.
Технология подключения
Самой простой схемой подключения является соединение подачи и обратки с котлом через коллекторный узел. Этот метод подходит для стандартных одноконтурных котлов. Важно соблюдать правильные направления потоков оборудования.
Для интеграции двухконтурного котла, помимо подключения подачи и обратки, необходимо также подключить аналогичные потоки от системы водоснабжения. Кроме того, потребуется установить элементы для удаления дымовых газов, патрубок для подачи газа и узлы для турбирования. Каждый трубопровод должен быть оборудован шаровым краном, что позволит оперативно перекрывать поток при необходимости.
Составление набора комплектующих
Ключевые элементы конструкции системы:
- газовый котел,
- циркуляционный насос,
- соединительные фитинги в сочетании с запорной арматурой,
- трубопроводы малого диаметра, которые будут установлены в черновой пол,
- основной трубопровод, по которому теплоноситель будет доставляться в жилые помещения,
- коллектор,
- терморегулятор, автоматизация и датчики.

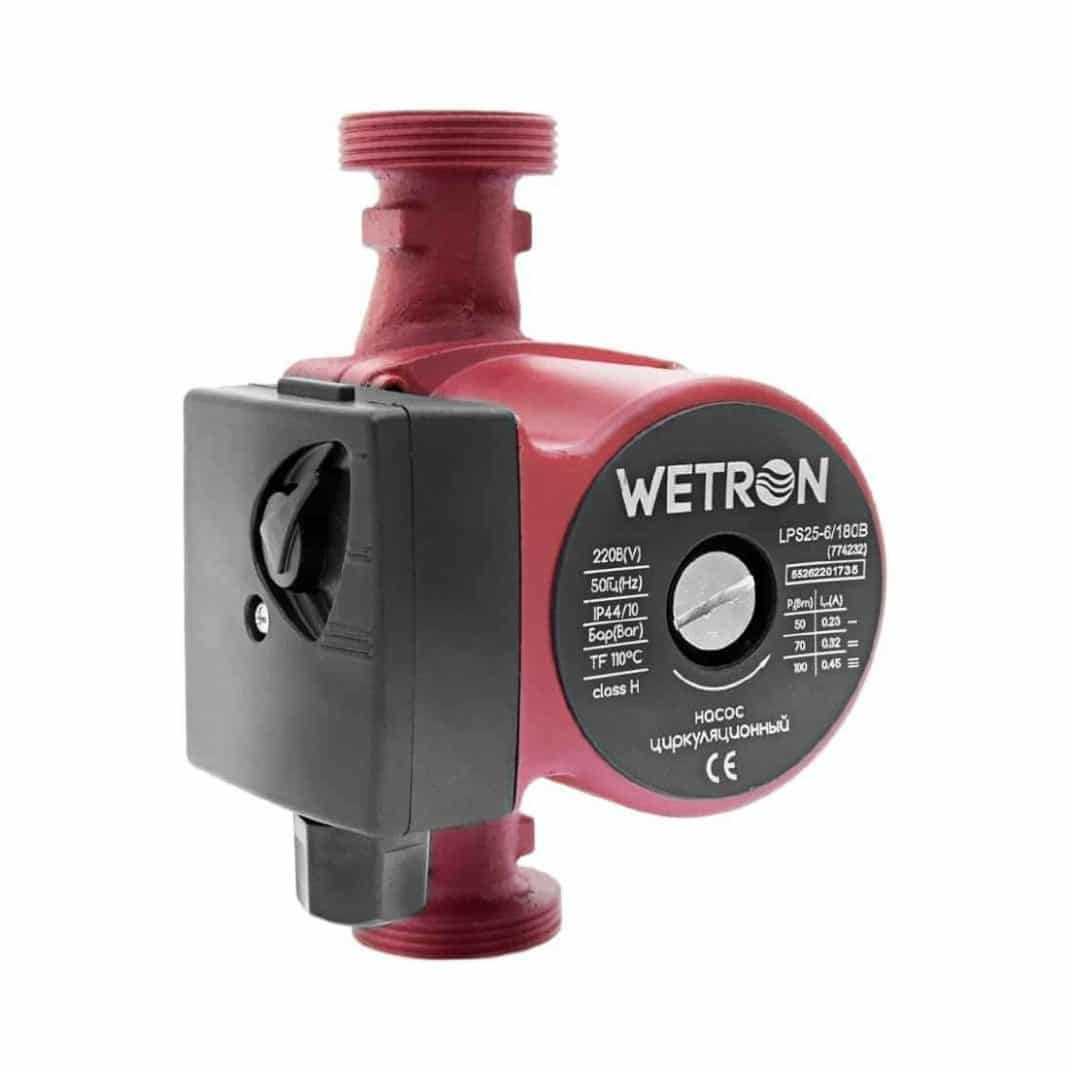

Для организации теплого пола от газового котла потребуется циркуляционный насос.
Водяной теплый пол может быть смонтирован с использованием медных, металлопластиковых, полипропиленовых или РЕХ-труб. Последние представляют собой изделия из сшитого полиэтилена, который благодаря усовершенствованной молекулярной структуре обладает повышенной прочностью.
Долговечность и высокий коэффициент теплопроводности медных труб делают их незаменимыми при установке теплых полов. Это дорогостоящее, но эффективное решение. Гибкость полипропиленовых труб может быть недостаточной для правильного формирования витков. Металлопластиковые трубы хорошо защищены от повреждений, а внутренний алюминиевый слой обеспечивает отличную теплопроводность.
Базовая последовательность монтажа
В процессе подготовки выполняются следующие действия:
- Установка котла. Устройство монтируется на стену или пол в соответствии с инструкцией.
- Сборка схемы теплого пола. Формирование верхнего слоя бетонной стяжки начинается только после проверки работоспособности узлов и обработки контуров сжатым воздухом.
- Соединение выходов теплого пола с насосно-коллекторным узлом.
Подключение котла осуществляется следующим образом:
- Магистральные трубопроводы соединяются с соответствующими выводами котла и смесительного узла с использованием медных, металлопластиковых или полиэтиленовых труб и фитингов. Для подачи газа устанавливается гофрированная труба из нержавеющей стали.
- Проверка подключения включает визуальный осмотр узлов и мест соединения, а также пробный запуск системы.

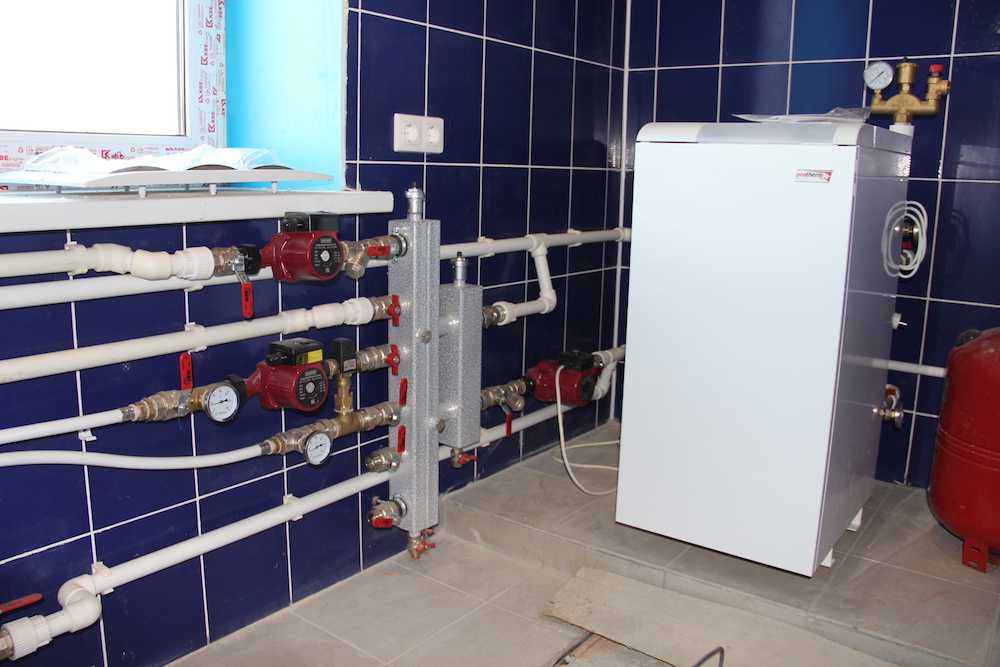

Установленная система теплого пола, работающая от газового котла, должна быть оборудована возможностью экстренного перекрытия для минимизации последствий в случае аварийных ситуаций.
Как сделать теплый пол своими руками
Подготовка основания заключается в создании чистой, прочной и ровной поверхности. Для устранения неровностей применяется выравнивающая стяжка, а также обязательна качественная гидроизоляция, которая защитит перекрытие в случае нарушения герметичности системы.
Перед укладкой трубопровода необходимо выполнить теплоизоляционные работы: черновое покрытие обрабатывают плитами из базальтового волокна или экструдированного пенополистирола толщиной 3-5 см. Рекомендуется использовать материалы с фольгированным покрытием, имеющими удобные пазы для прокладки труб, что позволит значительно сократить тепловые потери.
Перед заливкой цементного раствора периметр помещения обрамляется демпферной лентой, которая компенсирует расширение стяжки при температурных колебаниях и снижает давление бетона на вертикальные конструкции.
Системы водяного отопления могут быть заливными или настилочными. В первом варианте основание контура укрепляется арматурной сеткой и бетоном. Теплопроводящие трубы могут быть расположены:

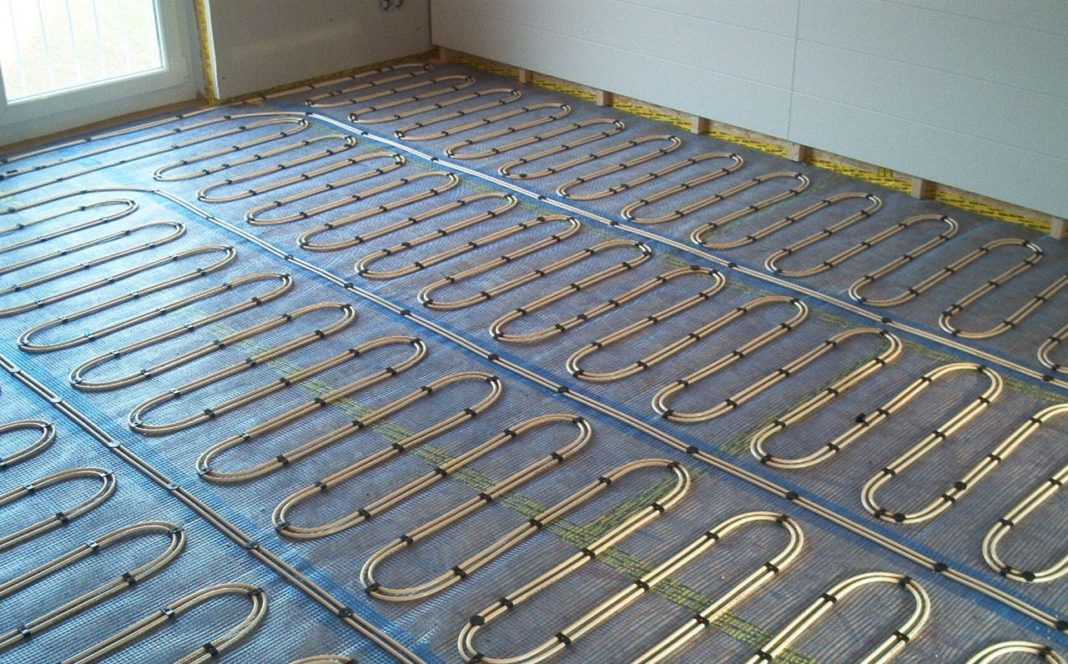

- змейкой – одинарной или двойной,
- спиралью – прямой или смещенной,
- комбинированным способом.
При заливке стяжки в системах водяного отопления давление должно составлять 3 бара, что снижает риск разрыва. Для замешивания раствора используется цемент марки не ниже М-300. Оптимальная толщина слоя составляет 5 см, при этом над обвязкой теплых полов должно оставаться не менее 2 см.
Настилочный метод укладки подходит для помещений с низкими потолками, где использование стяжки невозможно, или в случаях, когда работа с бетоном может привести к утечке воды в соседние или нижние помещения. Основное преимущество этого метода – высокая скорость монтажа. В этом случае могут использоваться следующие материалы:
- деревянные,
- реечные,
- полистирольные,
- модульные.
При использовании полистирольных материалов черновое основание покрывается плитами из экструдированного пенопласта, сверху устанавливаются алюминиевые пластины с пазами для труб. В качестве финишного покрытия удобно использовать керамическую плитку, закрепленную эпоксидным клеем.
Другим распространенным вариантом являются деревянные настилочные конструкции, укладываемые на основание из того же материала. В модульных системах предусмотрены пазы и каналы для труб и пластин, а в реечных конструкциях работа осуществляется с помощью лаг, которые выполняют роль ребер жесткости, на которые затем укладывается финишная отделка.
После завершения укладочных работ проводится опрессовка системы в течение суток под давлением 5 бар, после чего выполняются пуско-наладочные мероприятия – проверка герметичности, корректировка и подтяжка соединений.
Обслуживание и уход за системой теплого пола
Обслуживание и уход за системой теплого пола, подключенной к газовому котлу, являются важными аспектами, которые обеспечивают долговечность и эффективность работы системы. Правильное обслуживание позволяет избежать серьезных поломок и снизить затраты на ремонт. Рассмотрим основные этапы и рекомендации по уходу за системой теплого пола.
Регулярная проверка системы
Первым шагом в обслуживании теплого пола является регулярная проверка всех компонентов системы. Это включает в себя:
- Проверка насосов: Убедитесь, что насосы работают без посторонних шумов и вибраций. Если вы заметили изменения в работе, это может указывать на необходимость их замены или ремонта.
- Осмотр трубопроводов: Проверьте трубы на наличие утечек, коррозии или повреждений. Важно следить за состоянием изоляции труб, чтобы избежать потерь тепла.
- Контроль давления: Следите за давлением в системе. Оно должно находиться в пределах, рекомендованных производителем. Снижение давления может указывать на утечку.
Очистка системы
С течением времени в системе могут накапливаться отложения и загрязнения, что может привести к снижению эффективности работы. Рекомендуется проводить очистку системы не реже одного раза в год. Для этого можно использовать специальные химические средства, которые помогут удалить накипь и другие отложения. Важно следовать инструкциям производителя и соблюдать меры предосторожности при работе с химикатами.
Проверка и настройка терморегуляторов
Терморегуляторы играют ключевую роль в управлении температурой в помещениях. Регулярно проверяйте их работоспособность и точность. Если терморегулятор не реагирует на изменения температуры или работает некорректно, его необходимо откалибровать или заменить. Также стоит обратить внимание на программируемые терморегуляторы, которые могут значительно повысить комфорт и снизить затраты на отопление.
Профилактика и ремонт
Профилактика поломок включает в себя не только регулярные проверки, но и своевременное устранение мелких неисправностей. Если вы заметили какие-либо изменения в работе системы, такие как шумы, изменения температуры или утечки, не откладывайте обращение к специалистам. Ремонт системы теплого пола лучше доверить квалифицированным специалистам, которые смогут быстро и качественно устранить проблему.
Сезонное обслуживание
Перед началом отопительного сезона рекомендуется проводить полное обслуживание системы. Это включает в себя:
- Проверку состояния котла и его компонентов;
- Очистку фильтров;
- Проверку и настройку системы управления;
- Тестирование работы системы на предмет выявления возможных проблем.
После завершения отопительного сезона также стоит провести осмотр системы, чтобы выявить возможные повреждения, которые могли произойти в процессе эксплуатации.
Заключение
Обслуживание и уход за системой теплого пола от газового котла требуют регулярного внимания и заботы. Следуя вышеуказанным рекомендациям, вы сможете обеспечить надежную и эффективную работу вашей системы отопления на протяжении многих лет. Не забывайте, что профилактика всегда проще и дешевле, чем ремонт, поэтому уделяйте достаточно времени уходу за вашей системой теплого пола.
Вопрос-ответ
Какие основные этапы необходимо пройти при установке системы теплого пола от газового котла?
Основные этапы включают: проектирование системы, выбор и закупку необходимых материалов, подготовку основания, укладку трубопроводов или матов, подключение к газовому котлу, а также тестирование и наладку системы. Важно также учесть этапы теплоизоляции и финишной отделки пола.
Как выбрать подходящий газовый котел для системы теплого пола?
При выборе газового котла необходимо учитывать мощность устройства, которая должна соответствовать площади отапливаемого помещения. Также важно обратить внимание на тип котла (одноконтурный или двухконтурный), его КПД, а также наличие необходимых функций, таких как автоматизация и защита от перегрева.
Каковы преимущества использования теплого пола от газового котла по сравнению с традиционными радиаторами?
Теплый пол обеспечивает более равномерное распределение тепла по помещению, что создает комфортные условия. Он также позволяет снизить температуру в помещении, что может привести к экономии энергии. Кроме того, отсутствие видимых радиаторов освобождает пространство и позволяет реализовать более разнообразные дизайнерские решения.
Советы
СОВЕТ №1
Перед началом установки системы теплого пола, тщательно спланируйте проект. Определите, какие помещения будут обогреваться, и рассчитайте необходимую мощность газового котла. Это поможет избежать недостатка или избытка тепла в помещениях.
СОВЕТ №2
Выбирайте качественные материалы для укладки теплого пола. Обратите внимание на трубы, которые будут использоваться для циркуляции воды, и на теплоизоляцию. Это обеспечит долговечность системы и эффективное распределение тепла.
СОВЕТ №3
Не забывайте о правильной настройке системы. После установки обязательно проведите тестирование, чтобы убедиться, что все элементы работают корректно. Регулярно проверяйте давление и температуру в системе, чтобы избежать возможных проблем в будущем.
СОВЕТ №4
Рассмотрите возможность установки терморегуляторов в каждом помещении. Это позволит вам контролировать температуру в зависимости от потребностей и времени суток, что поможет сэкономить на расходах на отопление.
