Установка электрического котла в частном доме — важный шаг к созданию комфортного пространства в холодное время года. В статье рассмотрим ключевые нюансы выбора и монтажа электрического котла: требования к электроснабжению, размещение оборудования и правила безопасности. Эти аспекты помогут избежать ошибок и обеспечат эффективную работу системы отопления, что сэкономит средства и повысит комфорт в доме.
Общие сведения об электрических котлах
Теплосиловые агрегаты данной категории выделяются высоким коэффициентом полезного действия и простотой в использовании, что делает их особенно востребованными среди пользователей. Производители электрических котлов предлагают несколько типов оборудования:
- ТЭНовые электрокотлы. Эти устройства функционируют благодаря нагревательному элементу, установленному в теплообменнике. Они отличаются легкостью установки и подключения, а также удобством в эксплуатации.
- Электродные котлы. В этих устройствах теплоноситель нагревается в процессе прохождения электрического тока через воду, содержащую соли. Ток вызывает движение частиц воды, и их кинетическая энергия преобразуется в тепло. Следует учитывать, что электроды со временем растворяются в рабочей среде, поэтому их необходимо периодически заменять.
- Индукционные котлы. В этих системах теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.
При работе индукционных котлов возникают вихревые токи, которые генерируют тепловую энергию.
Установка электрического котла в частном доме требует внимательного подхода и учета множества нюансов. Эксперты отмечают, что прежде всего необходимо правильно рассчитать мощность устройства, исходя из площади отапливаемого помещения и теплоизоляции. Неправильный выбор мощности может привести к неэффективной работе системы и повышенным затратам на электроэнергию.
Также важным аспектом является выбор места для установки котла. Он должен находиться в хорошо вентилируемом помещении, вдали от источников влаги и с возможностью подключения к электросети. Специалисты рекомендуют обратить внимание на наличие автоматизированных систем управления, которые помогут оптимизировать работу котла и снизить энергозатраты.
Не менее значимым является соблюдение всех норм и правил безопасности, включая заземление и защиту от перегрева. Важно также учитывать возможность подключения дополнительных устройств, таких как бойлеры для горячей воды. В целом, грамотный подход к установке электрического котла обеспечит комфорт и безопасность в доме на долгие годы.
https://youtube.com/watch?v=WmAHc9H_lH0
Преимущества и недостатки применения электрических котлов
Конкурентным преимуществом установки электрического котла в частном доме является высокий уровень комфорта при минимальных затратах. К числу положительных аспектов данного оборудования можно отнести следующие моменты:
- высокий коэффициент полезного действия, компактные размеры и простота в эксплуатации,
- широкий выбор мощностей, что позволяет легко подобрать модель, подходящую для отопления помещений различной площади,
- отсутствие необходимости получения разрешений для установки,
- безопасность в использовании, легкость монтажа и обслуживания,
- экологичность оборудования.

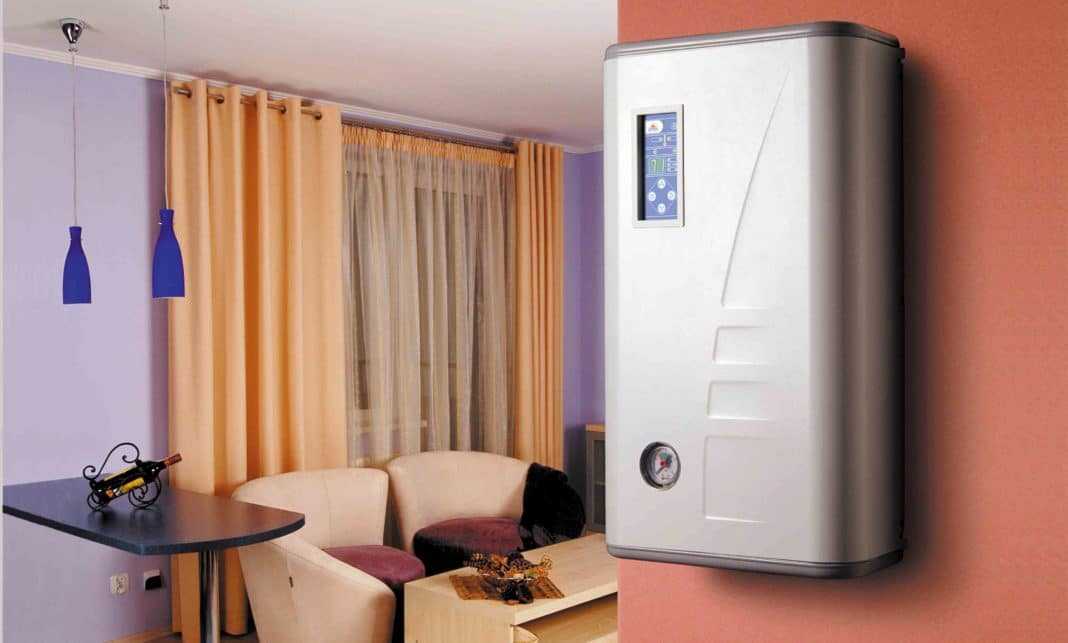

Электрические котлы отличаются высоким коэффициентом полезного действия.
Кроме того, модели электрических котлов отопления доступны по разумным ценам.
Однако есть и значительный недостаток – высокий уровень потребления электроэнергии. Для решения этой проблемы можно установить котельное оборудование с подключением к буферной емкости. Кроме высокой стоимости потребляемой электроэнергии, среди недостатков также стоит отметить необходимость заземления и риск электрического удара.
| Аспект установки | Описание нюанса | Рекомендации |
|---|---|---|
| Выбор мощности котла | Недостаточная мощность приведет к неэффективному обогреву, избыточная – к перерасходу электроэнергии и неоправданным затратам. | Расчет мощности производится исходя из площади дома, высоты потолков, степени утепления, количества окон и дверей, климатической зоны. Обычно 1 кВт на 10 м² при высоте потолков до 3 м. |
| Электроснабжение | Требования к мощности электросети и выделенной линии. Необходимость трехфазного подключения для котлов большой мощности. | Проверить выделенную мощность на дом. При необходимости обратиться в энергосбытовую компанию для увеличения лимита. Для котлов свыше 12 кВт обычно требуется 380В. |
| Система отопления | Совместимость котла с существующей системой отопления (радиаторы, теплый пол). Необходимость установки расширительного бака, циркуляционного насоса, группы безопасности. | Проверить состояние радиаторов и труб. При необходимости промыть систему. Установить все необходимые элементы для безопасной и эффективной работы. |
| Место установки | Требования к помещению: сухость, вентиляция, отсутствие легковоспламеняющихся материалов. Доступность для обслуживания. | Выбрать сухое, хорошо проветриваемое помещение (котельная, подсобное помещение). Обеспечить свободный доступ к котлу для обслуживания и ремонта. |
| Подключение к водопроводу | Необходимость установки фильтров для воды, особенно при жесткой воде, для предотвращения образования накипи. | Установить фильтры грубой и тонкой очистки. При необходимости использовать умягчители воды. |
| Автоматика и управление | Возможность подключения термостатов, программаторов, GSM-модулей для удаленного управления и экономии электроэнергии. | Установить комнатный термостат для поддержания заданной температуры. Рассмотреть установку программатора для настройки режимов работы по времени. |
| Заземление и УЗО | Обязательное заземление котла и установка УЗО (устройства защитного отключения) для электробезопасности. | Подключить котел к контуру заземления. Установить УЗО с соответствующим номиналом. |
| Разрешительная документация | В некоторых случаях может потребоваться согласование с местными органами энергонадзора. | Уточнить требования в местной энергосбытовой компании. |
| Монтаж и пусконаладка | Важность профессионального монтажа и первого запуска для гарантии и правильной работы. | Доверить монтаж и пусконаладку квалифицированным специалистам, имеющим допуски к электромонтажным работам. |
| Обслуживание | Регулярное техническое обслуживание для продления срока службы и поддержания эффективности. | Проводить ежегодное техническое обслуживание, включающее проверку контактов, чистку ТЭНов, проверку давления в системе. |
Интересные факты
Вот несколько интересных фактов о нюансах установки электрического котла в частном доме:
-
Энергетическая эффективность: Электрические котлы имеют высокий коэффициент полезного действия (КПД), достигающий 99%. Это означает, что почти вся потребляемая электроэнергия преобразуется в тепло. Однако важно учитывать, что стоимость электроэнергии может значительно варьироваться в зависимости от региона и времени суток, что влияет на общие затраты на отопление.
-
Требования к электросети: Установка электрического котла требует наличия мощной электросети. В большинстве случаев необходимо провести отдельную линию от щита до котла, чтобы избежать перегрузок и обеспечить стабильную работу устройства. Также может потребоваться установка автоматических выключателей и защитных устройств.
-
Автоматизация и управление: Современные электрические котлы часто оснащены системами автоматизации, которые позволяют управлять температурой и режимами работы через мобильные приложения. Это не только повышает комфорт, но и способствует экономии энергии, так как можно настроить отопление в зависимости от времени суток и присутствия жильцов в доме.
https://youtube.com/watch?v=GNyLXXNkGSQ
Правила и особенности установки
Для самостоятельной установки электрического котла отопления важно внимательно ознакомиться с инструкцией, которая идет в комплекте с устройством. Процесс монтажа включает несколько ключевых этапов:
- подготовка места установки и установка креплений. Поверхность, на которую будет установлен котел, следует обшить огнеупорной панелью. Чтобы избежать перекосов, кронштейны выравниваются с помощью строительного уровня,
- заземление. Для обеспечения электробезопасности в процессе установки электрического котла необходимо подключить силовое устройство к заземляющей шине. Используется медный провод с сечением не менее 4 мм. Этот провод подключается к нулевой клемме, расположенной в нижней части корпуса,
- установка циркуляционного насоса и расширительного бака, если они не входят в конструкцию котла.
Во время пусконаладочных работ следует уделить особое внимание таким аспектам, как герметичность системы и удаление излишков воздуха. Затем оборудование проверяется в различных рабочих режимах.
Обвязка электрического отопительного котла
Обвязка электрокотлов включает в себя следующие компоненты:
- циркуляционный насос – устройство, которое обеспечивает движение теплоносителя по системе, позволяя передавать тепловую энергию отопительным приборам,
- расширительный бак – элемент, предназначенный для приема избыточного теплоносителя в случае его перегрева,
- предохранительный клапан – этот элемент активируется только в экстренных ситуациях, например, при закипании рабочей жидкости из-за остановки насоса или переполнения бака. Его функция заключается в сбросе лишнего теплоносителя в канализацию,
- автоматический воздухоотводчик – его основная задача – самостоятельно удалять воздух из системы. Отсутствие этого устройства может привести к проблемам с циркуляцией рабочей жидкости,
- манометр – прибор, который контролирует уровень давления в системе, обычно используется с диапазоном от 4 бар.
Монтаж электрического котла
Согласно установленным нормам, установка электрического котла для отопления обязательно должна сопровождаться установкой группы безопасности.
Выбор места и рекомендации по монтажу
В нормативных актах отсутствуют ограничения по выбору места для установки электрического котла отопления. Однако важно следовать правилам эксплуатации электроустановок, в которых указаны ограничения на размещение оборудования с высокой мощностью.
Рекомендации по установке электрического котла отопления в частном доме:
- Для повышения безопасности жильцов рекомендуется устанавливать котел в изолированном помещении, например, в гараже или другом техническом пространстве. Это особенно актуально для мощных комбинированных моделей напольного исполнения.
- Компактные ТЭНовые котлы можно размещать на кухне или в прихожей. Однако в этом случае потребуется провести мощный силовой кабель и отопительную магистраль, что приведет к дополнительным затратам на коммуникации. Также необходимо будет организовать работы по декорированию, чтобы скрыть инженерные системы.
- При установке электрического котла на деревянной стене или другой горючей поверхности следует использовать базальтовую панель или лист кровельной стали под частью корпуса, которая соприкасается с поверхностью.
- Кабель необходимо прокладывать выше трубопроводной системы, чтобы избежать затопления в случае аварийных ситуаций.
- Убедитесь, что котел установлен на выделенном месте, обеспечивающем удобный доступ для обслуживания.

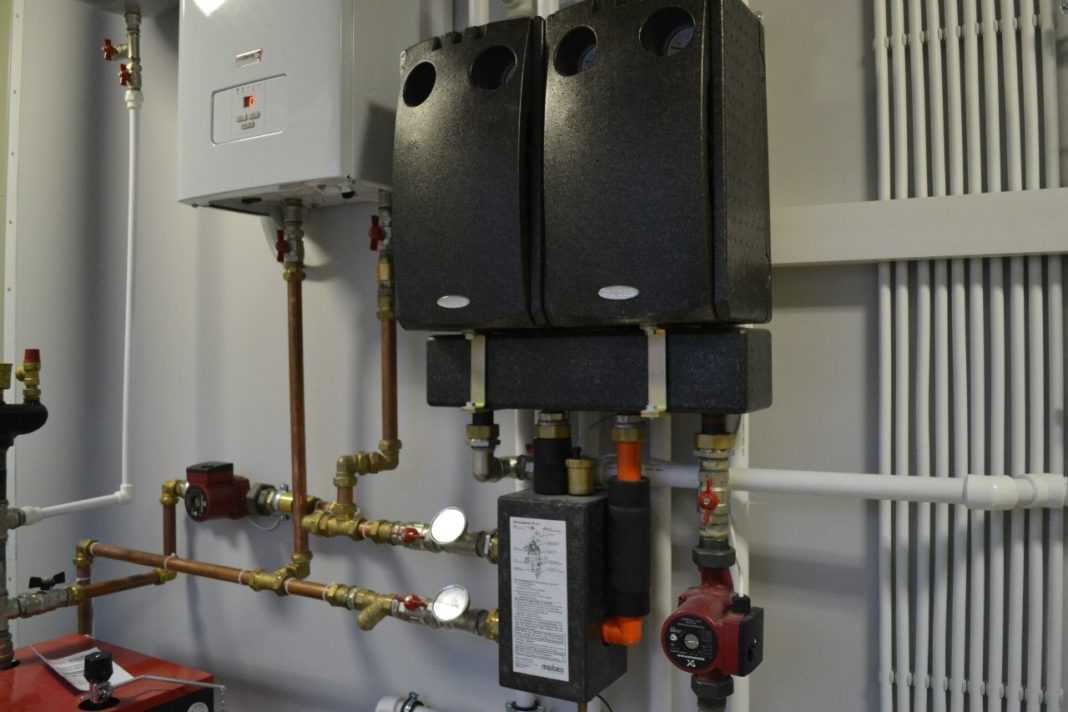

Оптимальным вариантом для установки электрического котла является изолированное пространство.
Также важно следить за тем, чтобы трубы не создавали нагрузку на соединительные штуцеры электрического котла.
Особенности расположения обвязки котельного оборудования
Регламент строго предписывает размещение каждой единицы обвязки в определенных участках системы:
- группа безопасности должна находиться за отопительным агрегатом, поскольку именно на этом участке контура при остановке циркуляции фиксируется максимальное давление рабочей среды,
- циркуляционный насос устанавливается перед котлом, в зоне с самой низкой температурой теплоносителя,
- расширительный бак следует размещать с учетом расстояния, равного удвоенному значению напора насоса, если он находится перед ним; если же он установлен после насоса, то расстояние должно составлять восемь раз больше значения напора.
В современных электрокотлах многие элементы обвязки обычно интегрированы в саму конструкцию.
Инструменты и материалы
Перед тем как установить электрический котел отопления самостоятельно, важно собрать необходимые инструменты, оборудование и материалы:
- дрель с подходящими насадками для создания отверстий под крепежные элементы,
- монтажная планка,
- крепежные детали и соединительные элементы.
Кроме того, вам понадобятся трубы, которые следует выбирать в соответствии с расчетными данными, а также кабель нужного сечения.
Разработка схемы подключения
В зависимости от конструктивных особенностей и нюансов подключения электрокотлов к системе отопления используются различные схемы. Существуют стандартные схемы подключения для различных ситуаций, например:
- установка котла, который не имеет встроенной насосной системы и расширительного бака,
- если предусмотрена система с буферным баком,
- в случае подключения к бойлеру косвенного нагрева,
- когда электрический котел работает совместно с твердотопливным котлом или устройством, использующим газ.
Двухконтурный котел необходимо подключать как к отопительным магистралям, так и к системе горячего водоснабжения.
Обвязка с системой отопления
Настенные электрические котлы, оснащенные встроенной группой безопасности, предназначены для работы в закрытых системах отопления с принудительной циркуляцией. Их подключение осуществляется через соединение подающего и обратного трубопроводов с соответствующими патрубками котла.
Электрический котел с ТЭНом, который не имеет расширительного бака и насоса, подключается по следующему принципу:
- расширительный бак устанавливается на прямом участке подающего трубопровода, после чего монтируется отсекающий кран с шаровым механизмом,
- насос и грязевик могут быть установлены как на подающем, так и на обратном трубопроводе,
- трубопровод для подпитки врезается в магистраль обратного направления.
По аналогичному принципу подключается электродный или индукционный котел к системе отопления закрытого типа, в которой используется мембранный расширительный бак.
Как организовать подключение к самотечной сети отопления открытого типа?
Обвязка электрического котла в системе отопления с гравитационным принципом работы осуществляется по следующему алгоритму:
- на самой высокой точке системы устанавливается открытый расширительный бак, за которым располагается отсекающий кран,
- трубопроводы в обоих направлениях прокладываются с уклоном 3 мм на каждый погонный метр,
- циркуляционный насос устанавливается на байпасной линии.
Для обеспечения надежного самотека рекомендуется, чтобы высота вертикального участка между электрическим котлом и резервуаром составляла 2 метра, поэтому расширительный бачок размещается в чердачном помещении.
Подключение к электросети
При самостоятельном подключении электрокотла необходимо учитывать несколько важных правил:
- Приборы мощностью до 3,5 кВт можно подключать непосредственно к розетке,
- Силовые устройства с мощностью до 7 кВт следует подключать к распределительному щитку,
- Котлы мощностью до 12 кВт подключаются к однофазной сети 220 В, а для агрегатов мощностью свыше 12 кВт требуется трехфазная сеть 380 В.
Необходимые материалы для установки:
- Силовой кабель марки ВВГ с медными жилами. Количество жил определяется количеством фаз – 3 или 5, а сечение должно соответствовать мощности котла, что указано в техническом паспорте устройства.
- Устройство защитного отключения (УЗО) в комплекте с автоматическим выключателем или дифференциальный автомат. Номинал последнего зависит от мощности котла. Напряжение срабатывания дифавтомата должно составлять 30 мА.
- Заземляющий контур. Для его создания рядом с частным домом можно использовать полосу сечением 40х5 мм и три стальных стержня диаметром 16 мм длиной 2 м с заостренным концом.
Чтобы подключить электрический котел самостоятельно, нужно снять лицевую панель корпуса и соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла важно помнить, что такое напряжение представляет собой источник повышенной опасности.
https://youtube.com/watch?v=B70Y2qdriRE
Читайте также:
Обслуживание и профилактика электрического котла
Обслуживание электрического котла является важным аспектом, который напрямую влияет на его эффективность и срок службы. Регулярная профилактика позволяет избежать серьезных поломок и обеспечить безопасную эксплуатацию системы отопления. Рассмотрим основные моменты, на которые стоит обратить внимание при обслуживании электрического котла.
1. Регулярная проверка состояния оборудования
Первым шагом в обслуживании электрического котла является регулярная проверка его состояния. Необходимо осматривать корпус котла на наличие повреждений, коррозии или утечек. Также стоит обратить внимание на состояние электрических соединений и проводки. Все соединения должны быть надежными и не иметь признаков перегрева.
2. Очистка котла и системы отопления
На протяжении эксплуатации в котле и системе отопления может скапливаться накипь и другие отложения. Это может привести к снижению эффективности работы котла и увеличению потребления электроэнергии. Рекомендуется проводить очистку котла не реже одного раза в год. Для этого можно использовать специальные химические средства, предназначенные для удаления накипи, или обратиться к специалистам.
3. Проверка и замена фильтров
Если в системе отопления установлены фильтры, их необходимо регулярно проверять и при необходимости заменять. Загрязненные фильтры могут существенно ухудшить циркуляцию теплоносителя, что негативно скажется на работе котла. Рекомендуется проверять фильтры не реже одного раза в месяц, особенно в период активного отопительного сезона.
4. Проверка термостатов и датчиков
Термостаты и датчики температуры играют ключевую роль в управлении работой электрического котла. Их неправильная работа может привести к перегреву или недостаточному обогреву помещений. Рекомендуется периодически проверять их точность и при необходимости калибровать или заменять.
5. Обслуживание электрических компонентов
Электрические компоненты котла, такие как реле, контакты и предохранители, также требуют внимания. Необходимо проверять их на наличие повреждений и коррозии. В случае выявления неисправностей, их следует немедленно устранять, чтобы избежать короткого замыкания или других аварийных ситуаций.
6. Профессиональное обслуживание
Несмотря на то, что многие аспекты обслуживания можно выполнить самостоятельно, рекомендуется периодически приглашать специалистов для проведения комплексной проверки и обслуживания котла. Профессионалы обладают необходимыми знаниями и инструментами для диагностики и устранения возможных проблем, что позволит продлить срок службы оборудования и обеспечить его безопасную эксплуатацию.
7. Ведение журнала обслуживания
Для удобства контроля за состоянием котла и проведенными работами рекомендуется вести журнал обслуживания. В нем можно фиксировать даты проверок, выполненные работы, замененные детали и другие важные моменты. Это поможет не только систематизировать информацию, но и своевременно планировать профилактические мероприятия.
Соблюдение всех вышеперечисленных рекомендаций по обслуживанию электрического котла позволит обеспечить его надежную и эффективную работу, а также значительно продлить срок службы оборудования.
Вопрос-ответ
Как выбрать подходящий электрический котел для частного дома?
При выборе электрического котла важно учитывать мощность устройства, которая должна соответствовать площади отапливаемого помещения. Также стоит обратить внимание на тип котла (напольный или настенный), его энергоэффективность, наличие автоматизации и дополнительных функций, таких как управление через мобильное приложение.
Какие требования к электропроводке необходимо учитывать при установке котла?
Электропроводка должна быть рассчитана на максимальную нагрузку котла, поэтому рекомендуется использовать медные провода с соответствующим сечением. Также необходимо установить отдельный автоматический выключатель и УЗО (устройство защитного отключения) для обеспечения безопасности эксплуатации.
Нужна ли лицензия для установки электрического котла в частном доме?
В большинстве случаев установка электрического котла не требует лицензии, однако рекомендуется обращаться к квалифицированным специалистам для выполнения работ. Это обеспечит правильную установку и соблюдение всех норм и правил, что в дальнейшем поможет избежать проблем с эксплуатацией оборудования.
Советы
СОВЕТ №1
Перед установкой электрического котла обязательно проведите расчет необходимой мощности устройства. Это поможет избежать перегрузок и обеспечит эффективное отопление вашего дома. Учитывайте площадь отапливаемого помещения, высоту потолков и уровень теплоизоляции.
СОВЕТ №2
Обратите внимание на выбор места для установки котла. Он должен находиться в хорошо вентилируемом помещении, вдали от источников влаги и легковоспламеняющихся материалов. Также убедитесь, что доступ к котлу будет удобным для обслуживания и ремонта.
СОВЕТ №3
Не забывайте о необходимости установки автоматических защитных систем, таких как термостаты и предохранительные клапаны. Они помогут предотвратить перегрев и обеспечат безопасность эксплуатации электрического котла.
СОВЕТ №4
Рекомендуется обратиться к профессионалам для установки и настройки котла. Неправильная установка может привести к серьезным проблемам, включая утечки и аварии. Специалисты также помогут вам правильно настроить систему отопления для достижения максимальной эффективности.
