Обустройство и сборка покрасочной камеры своими руками: советы и рекомендации

В этой статье рассмотрим процесс сборки покрасочной камеры своими руками, что позволит создать идеальные условия для покраски автомобилей, мебели и других изделий. Правильно организованная покрасочная камера обеспечивает качественное нанесение краски, минимизирует риск попадания пыли и загрязнений, а также способствует равномерному высыханию покрытия. Поделимся полезными советами, необходимыми материалами и пошаговыми инструкциями, которые помогут сэкономить средства и создать эффективное рабочее пространство для покраски.

Особенности покрасочной камеры

Стандартный комплект для покраски автомобилей представляет собой специальный бокс (камера), в котором установлены системы вентиляции и устройства для контроля температуры. Только при соблюдении этих условий можно добиться качественной и надежной покраски автомобиля. Обязательным элементом является фильтр для камеры, который очищает воздушную смесь, устраняя пыль.

Правильно настроенная вытяжная система в мастерской поможет избавиться от краскового тумана и выведет токсичные пары и газы. Важно, чтобы вытяжное устройство отводило уже очищенный воздух, только тогда бокс будет соответствовать экологическим нормам. Не менее значимо наличие в камере датчиков температуры и оборудования, позволяющего установить необходимые режимы. Еще одной важной характеристикой покрасочной камеры является качественное освещение, которое помогает выполнять даже самые сложные этапы работы.

Если не соблюдать эти условия, дефекты при окраске автомобиля в камере будут неизбежны. Все современные модели покрасочных камер оборудованы тщательно подобранными и откалиброванными устройствами. При желании можно создать такой бокс самостоятельно, например, в гараже.

Эксперты в области автопокраски отмечают, что обустройство покрасочной камеры своими руками требует тщательного планирования и соблюдения ряда важных аспектов. Во-первых, необходимо выбрать подходящее помещение, которое обеспечит достаточную вентиляцию и защиту от пыли. Специалисты рекомендуют использовать качественные фильтры для очистки воздуха, чтобы избежать загрязнения краски.

Во-вторых, освещение играет ключевую роль в процессе покраски. Использование ярких светодиодов или флуоресцентных ламп поможет обеспечить равномерное освещение и выявить возможные дефекты на поверхности.

Также эксперты подчеркивают важность выбора правильного оборудования, включая компрессоры и распылители, которые соответствуют типу используемых красок. Наконец, не стоит забывать о безопасности: использование защитных средств и соблюдение правил работы с химическими веществами критически важно для здоровья.

Покрасочная Камера своими руками.

Из чего состоит камера — перечень оборудования

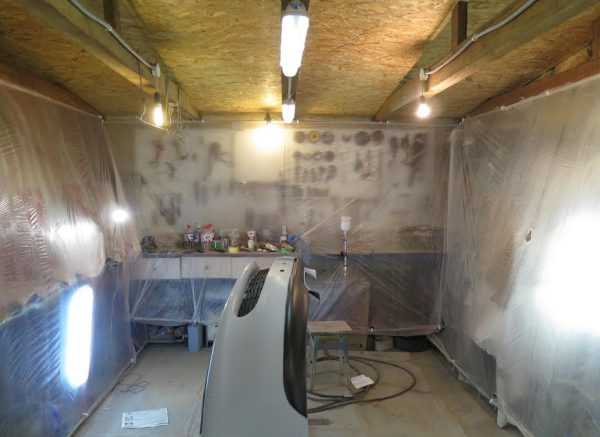

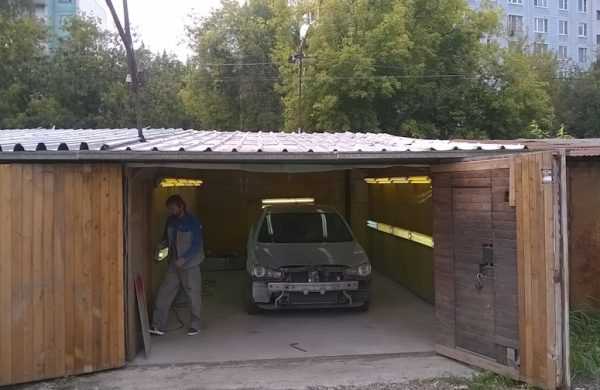

Под малярный бокс можно адаптировать любое помещение, которое соответствует необходимым размерам. После завершения работ всегда есть возможность вернуть камере ее первоначальный вид, если это станет необходимым. Чтобы самостоятельно создать бокс, вам потребуется приобрести или арендовать следующее оборудование:

• воздушный компрессор с давлением 8 – 12 Ат, оснащенный ресивером и отделителем масла и воды,
• вентиляторы — надувающий и приточный,
• галогенные осветительные прожекторы (4 штуки по 1,5 кВт) или тепловая пушка для сушки,
• тканевые гидрофильтры,
• диодные светильники (не менее 3 штук),
• удлиненные люминесцентные лампы (не менее 6 штук),
• армированная полипропиленовая пленка.

Некоторые мастера вместо компрессора используют промышленные кислородные баллоны для камер. Это позволяет удобно наносить краску, обеспечивая ровное и тонкое покрытие. Благодаря чистому кислороду не потребуется добавление усилителей блеска в лакокрасочный материал. Однако риск очень высок, так как даже небольшая искра может привести к мгновенному воспламенению в покрасочной камере. Поэтому лучше инвестировать в компрессор и использовать качественный лак для достижения блеска.

Интересные факты

Вот несколько интересных фактов о создании покрасочной камеры своими руками:

1. Эффективная вентиляция: Одним из ключевых аспектов обустройства покрасочной камеры является правильная система вентиляции. Использование вытяжных вентиляторов и фильтров позволяет не только удалять вредные пары и частицы краски, но и поддерживать оптимальный уровень давления внутри камеры, что предотвращает попадание пыли и грязи на окрашиваемую поверхность.

2. Температурный контроль: Температура в покрасочной камере играет важную роль в процессе сушки и адгезии краски. Многие мастера используют обогреватели или инфракрасные лампы для поддержания нужной температуры, что позволяет ускорить процесс сушки и улучшить качество окраски. Некоторые даже устанавливают термостаты для автоматического контроля температуры.

3. Материалы и бюджет: Создание покрасочной камеры своими руками может быть значительно дешевле, чем покупка готового решения. Многие мастера используют доступные материалы, такие как фанера, пластиковые пленки и старые вентиляционные системы. При правильном подходе можно создать функциональную и эффективную камеру за относительно небольшие деньги, что делает этот проект доступным для домашних мастеров и малых предприятий.

Быстрая сборка окрасочно-сушильной камеры (Atis Prima)

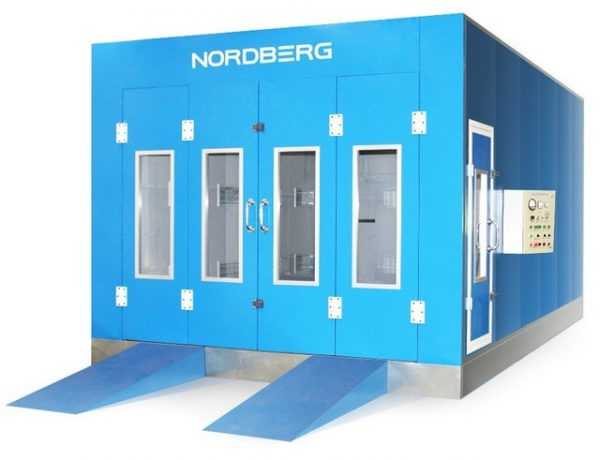

Виды покрасочных камер

Камеры для покраски можно разделить на проходные и тупиковые в зависимости от их конструкции. Классификация этих камер осуществляется на основе особенностей вентиляционной системы. В зависимости от характеристик, покрасочные боксы могут быть организованы следующим образом:

• с вытяжными клапанами, расположенными по периметру стен (это наиболее удобный и экономичный вариант),
• с вентиляционными клапанами, установленными в зазорах на полу,
• с вытяжными моторами, размещенными в неглубоких траншеях на полу.

По типу вентиляции камеры бывают одномоторные и двухмоторные. В первом случае воздух подается сверху, а туман оседает вниз и выводится через специальные каналы. Во втором варианте один мотор нагнетает воздух, а второй выкачивает его из бокса. У одномоторных моделей вентиляционные клапаны могут быть как напольными, так и потолочными, тогда как у двухмоторных они располагаются на стенах.

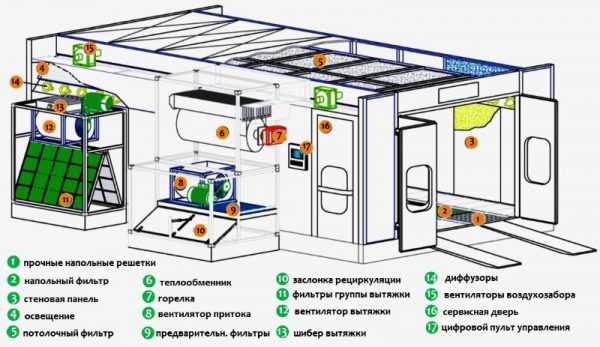

Изготовление покрасочной камеры

Чаще всего для самостоятельного переоборудования покрасочных камер используются полупрофессиональные или более доступные устройства. Они обеспечивают приемлемое качество покраски автомобилей, хотя и не на самом высоком уровне. Для выполнения профессиональных малярных работ требуется значительно более дорогое оборудование, что связано с большими финансовыми вложениями.

Процесс монтажа камер включает пять основных этапов:

1. Выбор помещения и оценка его размеров.
2. Разработка планов, чертежей, расчетов и схем сборки.
3. Установка системы вытяжки.
4. Обработка и отделка внутренних стен, пола, потолка и ворот бокса.
5. Монтаж мебели и оборудования для сушки и нагрева.

Около одной трети всего оборудования предназначено для всасывания и удаления пыли, а также для борьбы с водяной завесой и каплями краски (мелкими частицами в воздухе), так как это напрямую влияет на качество покраски автомобилей. Также крайне важно инвестировать в качественное оборудование для сушки, поскольку основной принцип работы бокса заключается в тщательном высушивании окрашенных деталей с помощью мощных галогеновых ламп или тепловых пушек.

Подготовка к монтажу камеры

В первую очередь необходимо разработать проект камеры на бумаге. На чертеже следует наглядно изобразить все ключевые узлы, одновременно описывая более мелкие детали и компоненты. Затем, на этапе подготовки, стоит позаботиться о наличии всего необходимого оборудования для камеры: вентиляционной системы, тепловой пушки, осветительных приборов и прочего.

На рынке представлено множество качественной техники для оснащения СТО и покрасочных боксов от известных брендов — таких как Nordberg (отдельные устройства), Saima, ColorTech, Metron, Оскас, Термопроцесс (готовые камеры), а также достойные варианты из Китая.

Все системы должны функционировать в автоматическом режиме. Рекомендуется иметь генератор на случай отключения электроэнергии — это обеспечит дополнительную защиту. Помещение должно быть оборудовано надежными замками, так как стоимость оборудования будет достаточно высокой.

Основные требования к возведению камеры

Существует несколько требований к созданию и оборудованию камеры для покраски автомобилей. Размеры бокса должны быть достаточно просторными, чтобы мастер мог свободно передвигаться и качественно выполнять покраску.

Оптимальным вариантом является использование металлоконструкций или бетона для строительства бокса. Необходимо предусмотреть две двери — раздвижные или обычные. Важно, чтобы они открывались без усилий, а в случае пожара обеспечивали бы быструю эвакуацию сотрудников. Двери должны быть герметичными, чтобы предотвратить попадание пыли и грязи с улицы.

Материал для камеры

Камера должна быть изготовлена из материалов, соответствующих определённым требованиям:

• герметичность,
• огнестойкость,
• возможность влажной уборки,
• теплоизоляционные характеристики.

Некоторые мастера, стремясь сократить расходы, используют для отделки стен материалы, предназначенные для мебели, или деревянную вагонку. Однако такие стены могут легко загореться, поэтому древесина не рекомендуется для использования. Оптимальным выбором будут металлические элементы и негорючие изоляционные материалы, например, в рулонах.

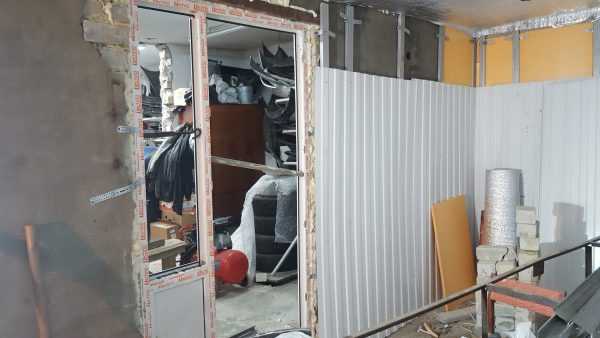

Если гараж имеет стальные стены, их обязательно нужно утеплить. Снаружи устанавливаются сэндвич-панели с базальтовой ватой или другим огнеупорным изоляционным материалом, а затем монтируется дополнительный слой стали. Стыки обрабатываются силиконовыми герметиками. В случае капитального строения из бетона или кирпича утепление выполняется изнутри с использованием минеральной ваты и водостойкого гипсокартона. После этого стены грунтуются и покрываются белой порошковой краской.

Порошковую краску можно заменить на пластиковую огнеупорную вагонку, которая выдерживает температуры до +500 градусов. Почему важно, чтобы стены были белыми? Этот цвет не искажает оттенки краски при покраске автомобилей. Также рекомендуется использовать матовую краску, так как блестящая поверхность может ослеплять мастера.

Часто стены покрасочных боксов отделывают специальной пленкой с магнитным эффектом. Она притягивает пыль, предотвращая её циркуляцию в воздухе и оседание на окрашенных деталях автомобилей. Один слой пленки может использоваться для обработки до 10 машин, после чего его следует обновить.

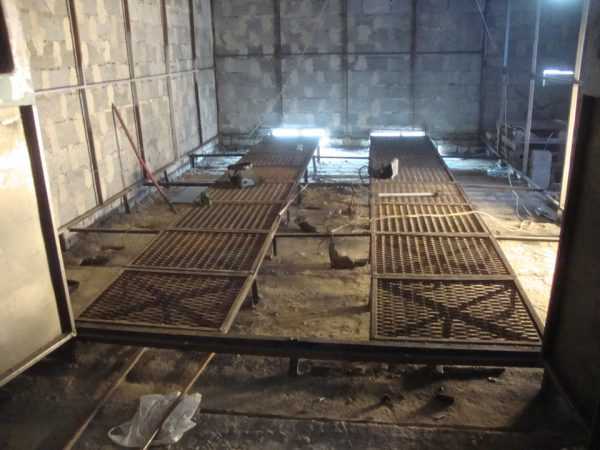

При выборе материалов для камеры важно также обратить внимание на пол. Пол должен обеспечивать циркуляцию воздуха, поэтому устанавливаются специальные многослойные решетки, которые обеспечивают приток и отток воздуха. Если в гараже есть смотровая яма, её также следует закрыть самодельными железными решетками, под которыми размещаются доски. Из ямы выводится воздуховод — это станет основой для нижней вентиляции. На сплошном полу выкапывается прямоугольная яма или две траншеи глубиной около метра, на которые монтируется настил высотой 20 см.

Потолок камеры, выполненный в прямоугольной форме, будет удобен, если по его периметру установить угловые светильники. В противном случае углы камеры придётся закруглять, иначе в них будет скапливаться пыль из-за завихрений воздуха. На потолке обязательно устанавливаются фильтры, которые в идеале должны занимать всю поверхность.

Освещение в камере

Правильная организация освещения играет ключевую роль в достижении высокого качества окраски как легковых, так и грузовых автомобилей. Важно, чтобы свет был ярким, но при этом не вызывал дискомфорта для глаз, а размещение осветительных приборов позволяло избежать появления теней и бликов. В соответствии с нормами, освещенность должна находиться в диапазоне от 600 до 2000 Люмен, при этом предпочтителен рассеянный свет.

В камерах для покраски автомобилей применяются три основных типа ламп:

• лампы накаливания,
• люминесцентные лампы,
• светодиоды.

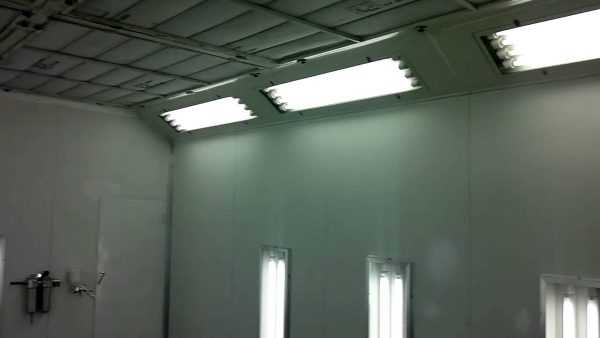

Люминесцентные лампы или лампы дневного света являются удобным вариантом для установки осветительной системы, так как они обеспечивают высокий уровень теплоотдачи и экономичность. Их размещают на потолке, а для освещения нижней части автомобиля — на боковых стенах (например, модель К 1339). Однако стоит отметить, что у них есть недостатки: низкая экологичность и необходимость специальной утилизации из-за наличия ртутных паров внутри.

Лампы накаливания более привычны и имеют невысокую стоимость. Для использования в камерах покраски лучше выбирать модели с вакуумной колбой, а также устройства с зеркальной или тонированной поверхностью. Однако у них низкая светоотдача и высокая тепловая эмиссия, а срок службы оставляет желать лучшего.

Светодиоды представляют собой наиболее оптимальный вариант для освещения в боксе. Они отличаются очень низким потреблением электроэнергии, высокой безопасностью и длительным сроком службы — до 50 тысяч часов. Качественные светодиоды не мерцают, устойчивы к высоким температурам и отличаются надежностью, хотя их стоимость выше, чем у других типов ламп.

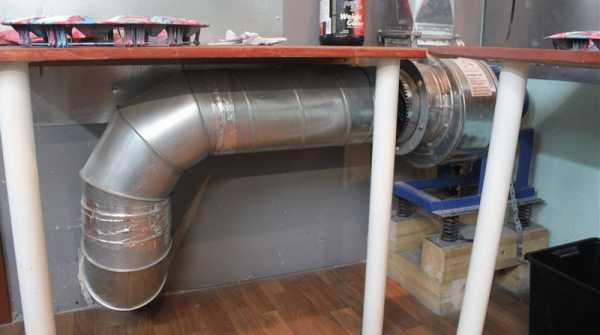

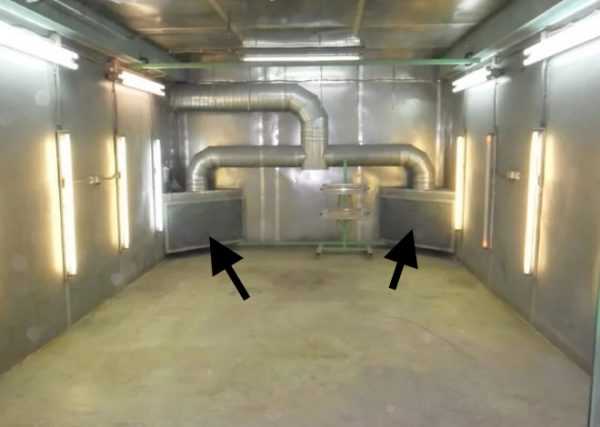

Вентиляция камеры

Система вентиляции играет решающую роль в обеспечении качественного окрашивания автомобилей. Правильно организованная вентиляция выполняет несколько ключевых задач:

• удаляет туман, который образуется при использовании краскопульта или при электростатическом напылении,
• поддерживает необходимую кратность воздухообмена и оптимальный температурный режим,
• фильтрует загрязненный воздух и обеспечивает его обратную циркуляцию,
• очищает воздух перед началом процесса покраски.

В конструкции покрасочной камеры обязательно должны использоваться потолочные фильтры с высокой производительностью, которые предотвращают попадание в рабочую зону посторонних частиц и пыли. Рекомендуется приобретать двухфазные фильтры: первая фаза очищает воздух от крупных загрязнителей, а вторая — от мелких.

Очистка выходящего воздуха является важным требованием для экологического контроля. При повышенной влажности необходимо использовать дополнительные блоки подготовки сжатого воздуха, которые обеспечивают осушение и очистку воздушных потоков.

Вентиляционная система должна функционировать как во время покраски, так и в процессе сушки. Для покраски необходимо подавать чистый воздух с температурой 25 – 27 градусов, а также обеспечивать забор воздуха и пыли из камеры. В процессе сушки воздух подается с температурой 45 – 90 градусов, поэтому важно установить специальный теплообменник.

При проектировании системы вентиляции следует тщательно продумать расположение выходных отверстий, которые отводят отработанный воздух наружу. В противном случае в камере могут образоваться «мертвые зоны» с осадками краски, что негативно сказывается на качестве окрашивания автомобиля. Для предотвращения этого в полах устанавливаются дополнительные устройства, которые вытягивают воздух из камеры.

Температурный режим

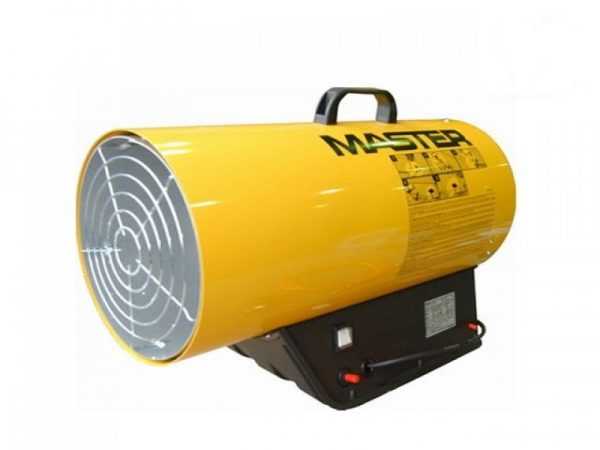

Система отопления является необходимым элементом в гараже или любом другом помещении, которое используется в качестве бокса для покраски. Если камера используется часто, стоит рассмотреть покупку теплогенератора. Для случаев, когда работа выполняется всего несколько раз в месяц, можно обойтись инфракрасным обогревателем бытового назначения. Такой компактный ТЭН будет более экономичным в эксплуатации.

Еще одним вариантом для организации воздушного отопления является самодельный теплогенератор, созданный на основе чугунного котла, предназначенного для жидкого топлива. Этот прибор может функционировать на отработанном масле или дизельном топливе.

Готовые устройства, которые можно приобрести в специализированных магазинах, зачастую работают на газе. Такие системы также могут использоваться для сушки автомобиля. Важно, чтобы подача тепла была равномерной и непрерывной, чтобы избежать перегрева. Для сушки также можно использовать мощные галогенные лампы (прожекторы).

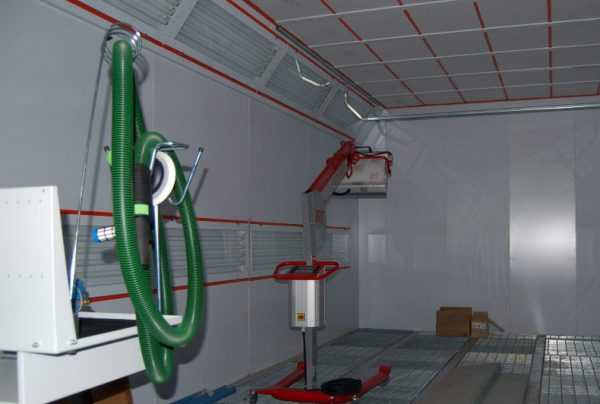

Внутреннее пространство камеры

Внутри камеры необходимо выделить специальное место или комнату для хранения инвентаря, красок, горелок, одежды и других принадлежностей, а также инструментов. Это поможет избежать неудобств и предотвратить повреждение оборудования и средств индивидуальной защиты. Для процесса окраски рекомендуется приобрести стандартные краскопульты, пневматические устройства низкого давления, безвоздушные краскопульты или комбинированные системы (самые дорогие из них).

Автоматизация процессов значительно облегчает работу. Хотя внедрение автоматических систем требует значительных инвестиций, профессионалы предпочитают не экономить на этом. Панель управления может работать в ручном и автоматическом режимах. Встроенный таймер обеспечивает точное выполнение окрашивания и сушки, что позволяет достичь результата, сопоставимого с заводским качеством.

Плюсы и минусы самодельного бокса

Стоит ли собирать камеру самостоятельно или лучше приобрести готовое решение? Рассмотрим плюсы самодельного бокса:

• возможность разработать проект по собственным предпочтениям,
• экономия средств, включая более доступное обслуживание камеры,
• шанс сэкономить на некоторых компонентах системы, например, приобрести б/у устройства.

Однако у самодельной камеры есть и свои недостатки. Нет уверенности в том, что все системы будут функционировать долго — возможны поломки. Существует риск конструктивных ошибок, так как расчеты могут оказаться неверными. В таком случае придется дополнительно потратиться на ремонт и повторный монтаж оборудования.

Моя покрасочная камера, своими руками.

Стоимость покрасочного бокса

Стоимость бокса будет определяться выбором материалов, количеством моторов, типом вентиляции и наличием автоматизации. Как правило, цена полностью укомплектованной камеры начинается от 500 тысяч рублей.

Индивидуальная сборка и установка всего необходимого оборудования приводят к увеличению затрат, как и услуги по обслуживанию с привлечением профессионалов. После завершения установки необходимо зарегистрировать новый вид деятельности по ОКПД 2 и встать на учет в соответствующих контролирующих органах.

Советы по эксплуатации и обслуживанию покрасочной камеры

Правильная эксплуатация и регулярное обслуживание покрасочной камеры являются ключевыми факторами для обеспечения её эффективной работы и долговечности. Ниже приведены основные рекомендации, которые помогут вам поддерживать вашу покрасочную камеру в идеальном состоянии.

1. Поддержание чистоты

Чистота внутри покрасочной камеры имеет первостепенное значение. Пыль, грязь и остатки краски могут негативно сказаться на качестве покраски. Регулярно очищайте стены, пол и фильтры камеры. Используйте специальные моющие средства, которые не повредят поверхность. Не забывайте о том, что фильтры необходимо менять или очищать в зависимости от их состояния.

2. Контроль температуры и влажности

Температура и влажность в покрасочной камере должны находиться в пределах рекомендованных значений для конкретного типа краски. Используйте термометры и гигрометры для контроля этих параметров. Если необходимо, установите обогреватели или осушители воздуха для поддержания оптимальных условий.

3. Регулярная проверка оборудования

Проверяйте состояние всех компонентов покрасочной камеры, включая вентиляторы, насосы и освещение. Убедитесь, что они работают исправно и не требуют замены. Регулярная диагностика поможет выявить потенциальные проблемы до того, как они станут серьезными.

4. Использование защитной одежды

При работе в покрасочной камере всегда используйте защитную одежду, включая респираторы, перчатки и защитные очки. Это не только защитит ваше здоровье, но и предотвратит загрязнение камеры частицами от одежды.

5. Правильное хранение материалов

Краски и растворители должны храниться в соответствии с инструкциями производителя. Обратите внимание на условия хранения: температура, влажность и освещение могут существенно повлиять на качество материалов. Убедитесь, что все контейнеры плотно закрыты и находятся в безопасном месте.

6. Обучение персонала

Если вы работаете в команде, убедитесь, что все сотрудники прошли обучение по безопасной эксплуатации покрасочной камеры. Знание правил работы и обслуживания поможет избежать несчастных случаев и повысит общую эффективность работы.

7. Ведение журнала обслуживания

Рекомендуется вести журнал, в котором фиксируются все проведенные работы по обслуживанию и ремонту покрасочной камеры. Это поможет вам отслеживать регулярность обслуживания и выявлять закономерности, которые могут указывать на необходимость более серьезного ремонта.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашей покрасочной камеры и обеспечить высокое качество покраски. Помните, что регулярное обслуживание — это залог успешной работы и безопасности на вашем рабочем месте.

Вопрос-ответ

Какие материалы и инструменты понадобятся для сборки покрасочной камеры?

Для сборки покрасочной камеры вам понадобятся такие материалы, как фанера или металлические листы для каркаса, прозрачная пленка или стекло для стен, а также вентиляционные трубы. Инструменты включают дрель, пилу, отвертки, герметик и краскопульт. Также не забудьте о средствах индивидуальной защиты, таких как маска и перчатки.

Как правильно организовать вентиляцию в покрасочной камере?

Вентиляция в покрасочной камере должна быть организована так, чтобы обеспечить постоянный приток свежего воздуха и удаление вредных паров. Рекомендуется установить вытяжной вентилятор на одной стороне камеры и приточный на противоположной. Также стоит предусмотреть фильтры для очистки воздуха от частиц краски и растворителей.

Как обеспечить безопасность при работе в покрасочной камере?

Для обеспечения безопасности в покрасочной камере необходимо использовать средства индивидуальной защиты, такие как респираторы и защитные очки. Также важно следить за уровнем вентиляции, чтобы избежать накопления вредных паров. Не забывайте о том, что в камере не должно быть открытого огня и источников искр, а все электрические приборы должны быть защищены от влаги.

Советы

СОВЕТ №1

Перед началом сборки покрасочной камеры тщательно спланируйте её размеры и расположение. Убедитесь, что у вас достаточно пространства для работы и что камера будет хорошо вентилироваться. Это поможет избежать накопления вредных паров и обеспечит безопасность во время покраски.

СОВЕТ №2

Используйте качественные материалы для конструкции камеры. Например, выбирайте огнестойкие и устойчивые к химическим веществам покрытия для стен и потолка. Это не только увеличит срок службы камеры, но и обеспечит безопасность при работе с красками и растворителями.

СОВЕТ №3

Обратите внимание на систему вентиляции. Правильная циркуляция воздуха в покрасочной камере критически важна для достижения качественного результата. Установите мощные вентиляторы и фильтры, чтобы удалить избыточные пары и обеспечить свежий воздух для работы.

СОВЕТ №4

Не забывайте о освещении. Хорошее освещение поможет вам лучше видеть детали и избежать дефектов на окрашиваемых поверхностях. Используйте светодиоды или специальные лампы для покраски, которые обеспечивают равномерное и яркое освещение без искажений цвета.
