Обвязка твердотопливного котла — важный этап в создании эффективной системы отопления, обеспечивающей комфорт в доме. Правильная обвязка оптимизирует работу котла, повышает его КПД и продлевает срок службы. В статье рассмотрим основные принципы и рекомендации по обвязке твердотопливного котла, что поможет избежать распространенных ошибок и создать надежную, безопасную систему отопления.

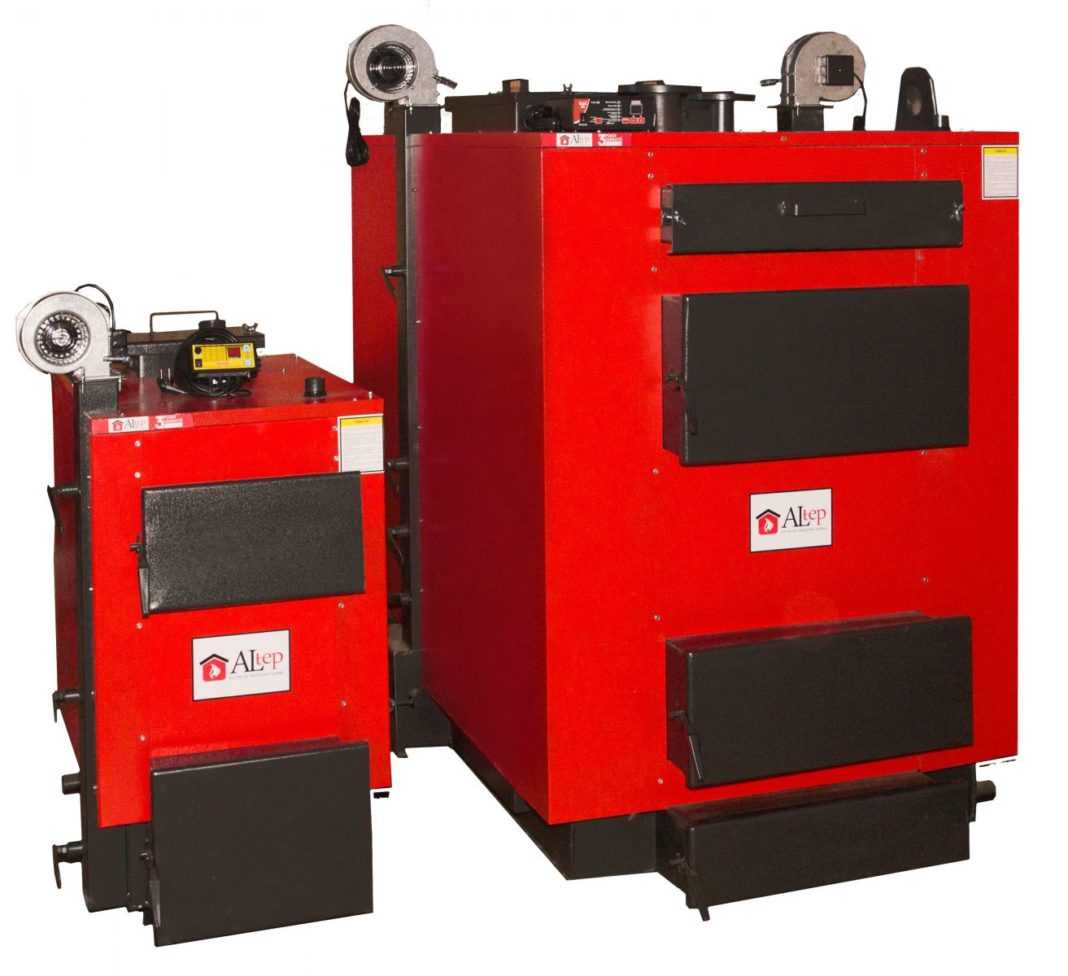

Отличительные особенности твердых котлов
Особенности твердотопливных котлов
Твердотопливные котлы не только производят тепловую энергию, сжигая различные виды топлива, но и обладают рядом уникальных характеристик, отличающих их от аналогичных устройств. Эти отличия возникают в процессе сжигания дров или другого топлива и должны быть учтены при подключении котла к системе отопления, заполненной обычной водой.
Ключевые особенности таких агрегатов включают:
- высокая инерционность. В настоящее время невозможно быстро потушить огонь, возникший в результате горения твердого топлива в камере сгорания,
- образование конденсата в топливнике. Это происходит, если в котел подается холодная вода (температура ниже 50 градусов Цельсия).
Важно отметить, что инерционность отсутствует только у одного типа котлов – пеллетных. В этих устройствах предусмотрена встроенная горелка, которая дозированно подает топливо, и после подачи пламя практически мгновенно гаснет.
Эксперты в области отопительных систем подчеркивают важность правильной обвязки твердотопливного котла для обеспечения его эффективной и безопасной работы. Правильная схема обвязки позволяет оптимизировать теплоотдачу и минимизировать потери энергии. Специалисты рекомендуют использовать качественные материалы, такие как медные или стальные трубы, которые обеспечивают долговечность и надежность системы. Также важным аспектом является установка запорной арматуры и насосов, что позволяет регулировать поток теплоносителя и поддерживать необходимую температуру в системе. Кроме того, эксперты акцентируют внимание на необходимости соблюдения всех норм и правил при монтаже, чтобы избежать потенциальных аварий и повысить общий срок службы оборудования.
https://youtube.com/watch?v=H0vU8JoJLAs

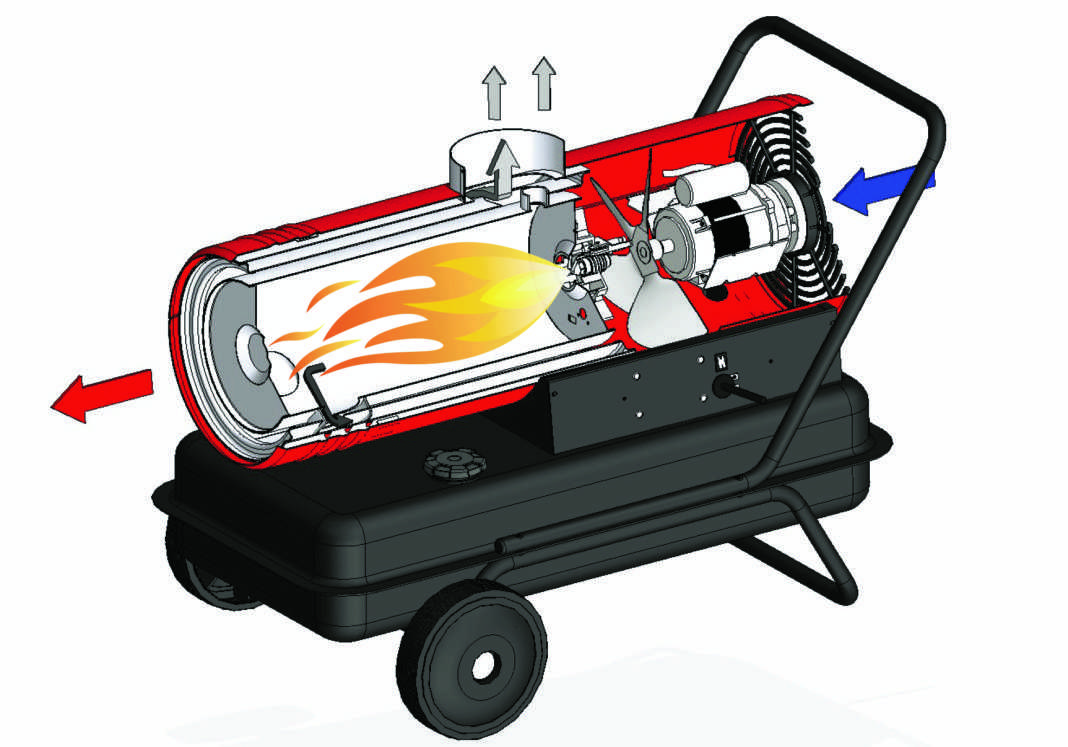

Как устроен теплогенератор
Схема теплогенератора
Инерционность системы может представлять опасность, так как при перегреве водяной рубашки отопительного котла существует риск его закипания. Это приводит к образованию пара, который увеличивает давление и создает избыточную нагрузку на корпус устройства. Если не предпринять меры вовремя, накопившийся пар в корпусе и подающем трубопроводе может повредить оборудование. Очевидно, что разлитая горячая вода и поврежденный котел вряд ли порадуют кого-либо. Кроме того, такая ситуация может привести к сложностям в ремонте, и, скорее всего, потребуется покупка нового агрегата.
Проблема может возникнуть, если обвязка теплогенератора выполнена неправильно. Для котлов, работающих на твердом топливе, оптимальным является режим максимальной мощности, который позволяет агрегату полностью выполнять свои функции.
Когда температура на термостате достигает 85 градусов, следует закрыть воздушную заслонку и позволить горению и тлению в топке продолжаться еще некоторое время. Температура может подняться еще на 2-4 градуса перед тем, как начнет снижаться.
Чтобы избежать подобных ситуаций, важно правильно выполнить обвязку котла и использовать все необходимые элементы, которые обеспечат безопасность эксплуатации устройства.
Еще одной неприятной особенностью установки является образование конденсата на стенках топливника. Это происходит из-за прохождения через водяную рубашку жидкости, температура которой не достигла необходимого уровня. Конденсат является агрессивной средой, негативно влияющей на стенки камеры сгорания и способствующей коррозии.
В дальнейшем, смешиваясь с пеплом, конденсат образует липкую массу, которую трудно удалить с поверхности. Решить эту проблему можно, установив специальный смеситель в схему обвязки твердотопливного котла.
| Элемент обвязки | Назначение | Важные особенности |
|---|---|---|
| Группа безопасности | Защита котла от превышения давления и температуры. | Включает предохранительный клапан, манометр и воздухоотводчик. Устанавливается на подающей линии, как можно ближе к котлу. |
| Расширительный бак | Компенсация теплового расширения теплоносителя. | Мембранный бак. Объем бака рассчитывается исходя из объема системы отопления и типа теплоносителя. Устанавливается на обратной линии. |
| Циркуляционный насос | Обеспечение принудительной циркуляции теплоносителя. | Выбирается по напору и производительности. Устанавливается на обратной линии перед котлом. |
| Трехходовой клапан (термосмесительный) | Защита котла от низкотемпературной коррозии (поддержание высокой температуры обратной линии). | Поддерживает температуру обратной линии не ниже 55-60°C. Устанавливается на обратной линии перед котлом. |
| Буферная емкость (теплоаккумулятор) | Накопление избыточного тепла, сглаживание перепадов температуры, увеличение КПД котла. | Позволяет котлу работать на максимальной мощности, сжигая топливо более эффективно. Объем рассчитывается исходя из мощности котла и желаемого времени автономной работы. |
| Запорная арматура (краны) | Возможность отключения отдельных участков системы для обслуживания или ремонта. | Шаровые краны. Устанавливаются перед и после каждого элемента обвязки. |
| Фильтр грубой очистки (грязевик) | Защита насоса и других элементов от механических примесей. | Устанавливается на обратной линии перед насосом. |
| Обратный клапан | Предотвращение обратного потока теплоносителя. | Устанавливается на подающей линии после насоса (если насос установлен на подаче) или на байпасе. |
| Дымоход | Отведение продуктов сгорания. | Должен быть герметичным, иметь достаточную тягу и соответствовать нормам пожарной безопасности. |
| Автоматика управления | Контроль и регулирование работы котла и системы отопления. | Термостаты, контроллеры, датчики температуры. Позволяет оптимизировать расход топлива и поддерживать комфортную температуру. |
Интересные факты
Вот несколько интересных фактов о обвязке твердотопливного котла:
-
Гидравлическая схема: Обвязка твердотопливного котла может быть выполнена в различных гидравлических схемах, таких как «прямоточная» и «обратная». Выбор схемы влияет на эффективность работы системы отопления и распределение тепла по помещениям. Например, в прямоточном варианте теплоноситель движется по одному направлению, что позволяет избежать потерь тепла.
-
Автоматизация: Современные системы обвязки твердотопливных котлов могут быть оснащены автоматическими контроллерами, которые регулируют подачу воздуха и топлива, а также температуру теплоносителя. Это позволяет значительно повысить эффективность сжигания и уменьшить количество вредных выбросов в атмосферу.
-
Системы безопасности: Обвязка твердотопливного котла включает в себя различные элементы безопасности, такие как предохранительные клапаны и термостаты. Эти устройства предотвращают перегрев и избыточное давление в системе, что особенно важно для обеспечения безопасной эксплуатации котла и предотвращения аварийных ситуаций.
https://youtube.com/watch?v=YZnksXmu3-M

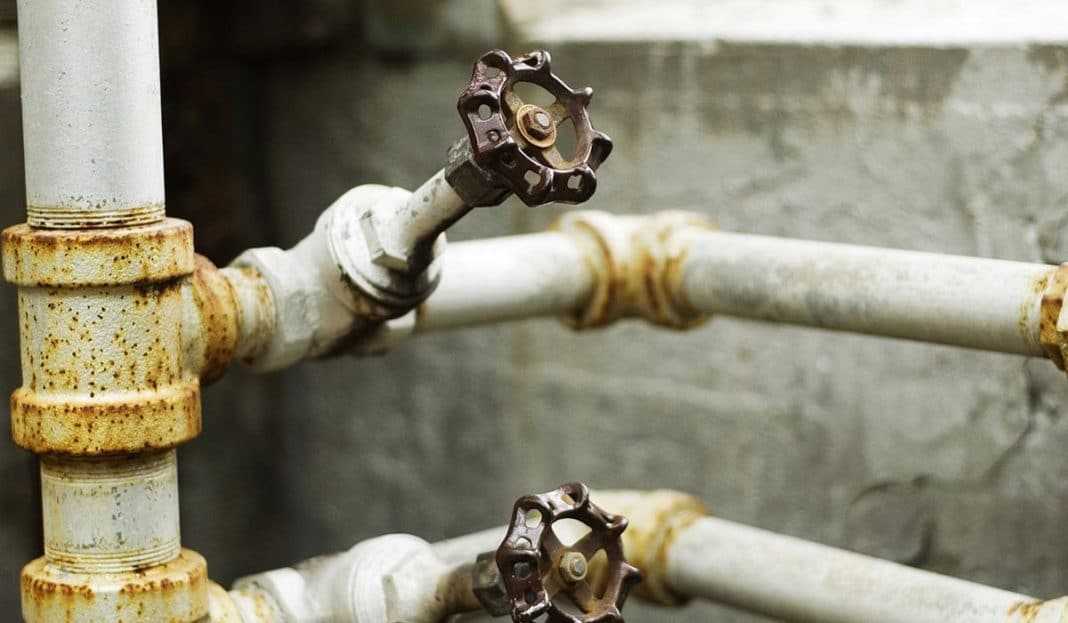

Что такое налет от конденсата
Налет от конденсата
Такой налет негативно сказывается на работе всей системы отопления. Он действует как теплоизолятор, что приводит к снижению эффективности твердотопливного котла.
Даже если у теплогенератора имеется чугунный теплообменник, владельцам не следует расслабляться, так как проблема может проявиться с другой стороны: чугун может деформироваться или треснуть из-за температурных колебаний.

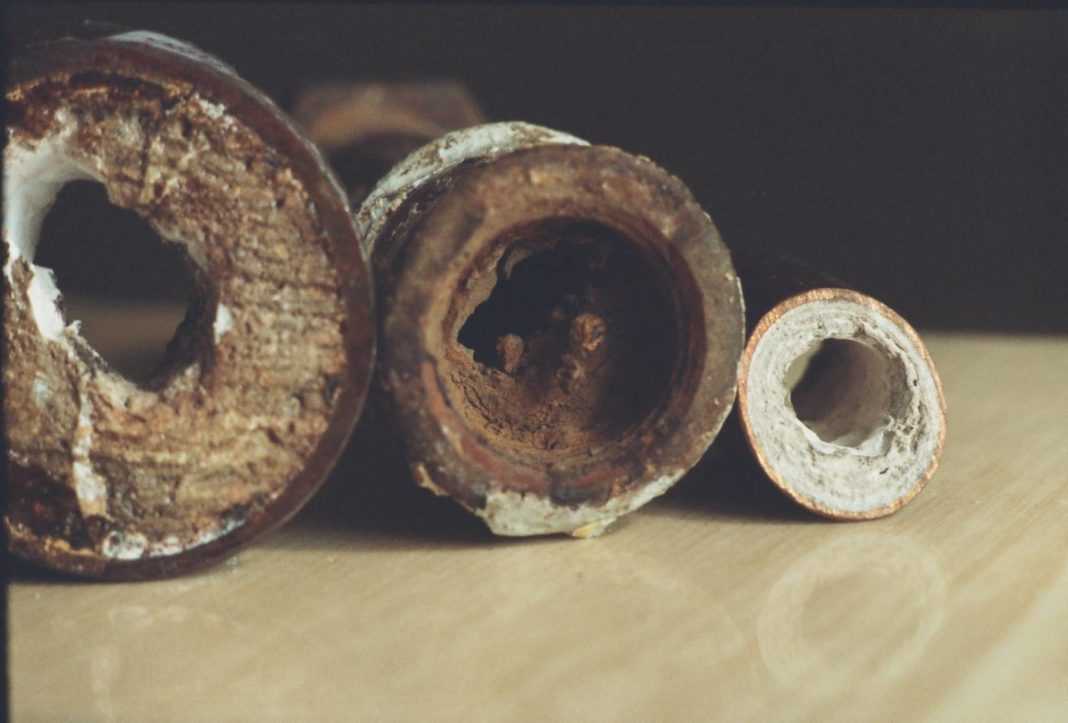

Если чугунный теплообменник был разрушен
Разрушение чугунного теплообменника
После включения электропитания активируется насос, который начинает подавать остывшую жидкость из замкнутой системы в нагретый котел. В результате резкого изменения температуры, чугунная секция теплообменника может треснуть, и вода начнет вытекать на пол.
К сожалению, такие повреждения сложно поддаются ремонту, а если и возможно восстановление, то стоимость таких услуг будет довольно высокой. В данной ситуации стоит рассчитывать на узел подмеса, который может предотвратить аварийный прорыв.
Аварийные ситуации — это серьезные проблемы, которые могут привести к тяжелым последствиям. При выборе твердотопливного котла пользователю следует заранее обдумать, какие правила необходимо соблюдать при эксплуатации устройства, работающего на твердом топливе. Если все монтажные работы выполнены в соответствии с инструкциями, вероятность возникновения аварий или других проблем будет крайне низкой.

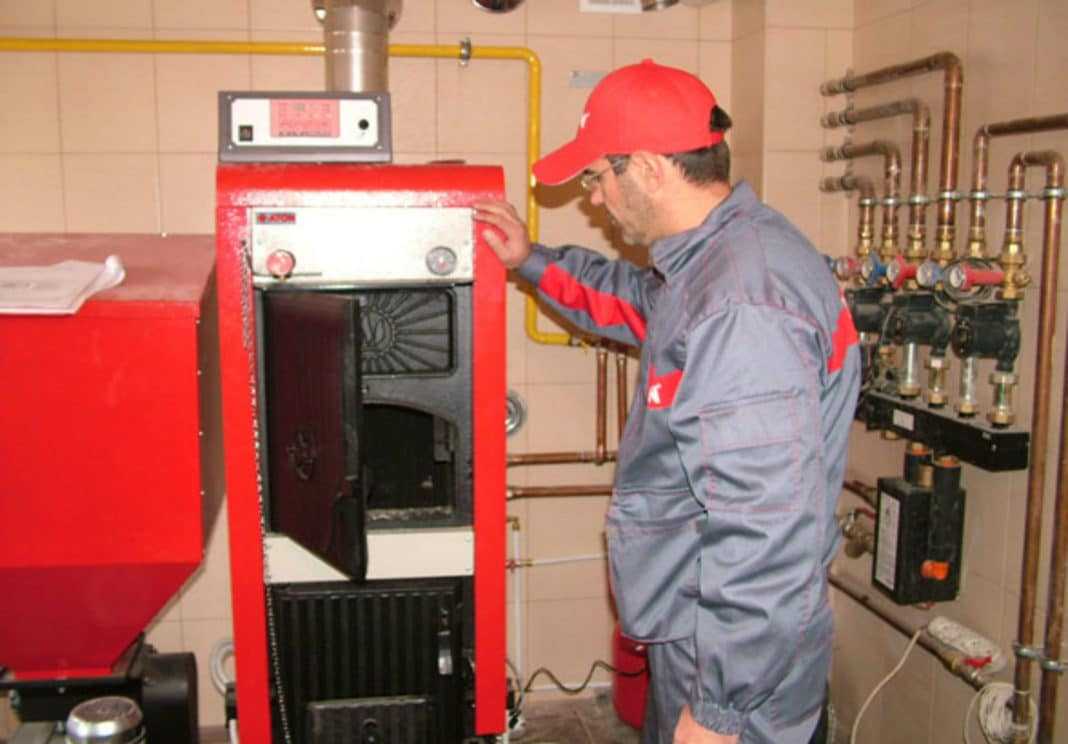

Порядок подключения котла
Подключение котла
Традиционная схема подключения котла основывается на двух ключевых параметрах, которые гарантируют надежную работу как всей системы, так и самого отопительного оборудования в дальнейшем.
Подключение устройства выполняется согласно определенной схеме. В инструкции подробно описано, как правильно осуществить подключение и какой тип топлива будет наиболее подходящим. Схематическое изображение подключения прилагается к каждому изделию.
Элементы безопасности агрегата
Ключевым моментом является установка группы безопасности непосредственно на выходе подающего патрубка. В дальнейшем эта группа будет выполнять функцию автоматического сброса давления, если оно превысит допустимые значения. За регулирование этого процесса отвечают предохранительный клапан, автоматический воздуховодчик и манометр. На участке воздуховода между группой безопасности и котлом допускается установка любой запорной арматуры.
Порядок работы схемы
Работа оборудования основывается на стандартном алгоритме:
- на первом этапе дрова должны хорошо разгореться,
- вода начинает циркулировать по малому кругу,
- когда температура достигает 50-55 градусов, термоголовка активирует специальный клапан,
- клапан открывается, и холодная вода постепенно поступает в котел, смешиваясь с горячей.
- по мере смешивания температура достигает критического значения, после чего клапан открывается полностью, обеспечивая равномерное смешивание поступившей воды с горячей.
Такой процесс является наиболее простым, и его установку можно выполнить самостоятельно.
Разводка, выполненная медными трудами
Еще один важный аспект – это расположение циркулярного насоса. Оптимально установить его в том месте, которое указано на схеме – на обратной линии, перед котлом, работающим на древесном топливе. В принципе, насос можно разместить и на подающей линии, однако в случае образования пара риск взрыва из-за накопления пара может значительно увеличиться.

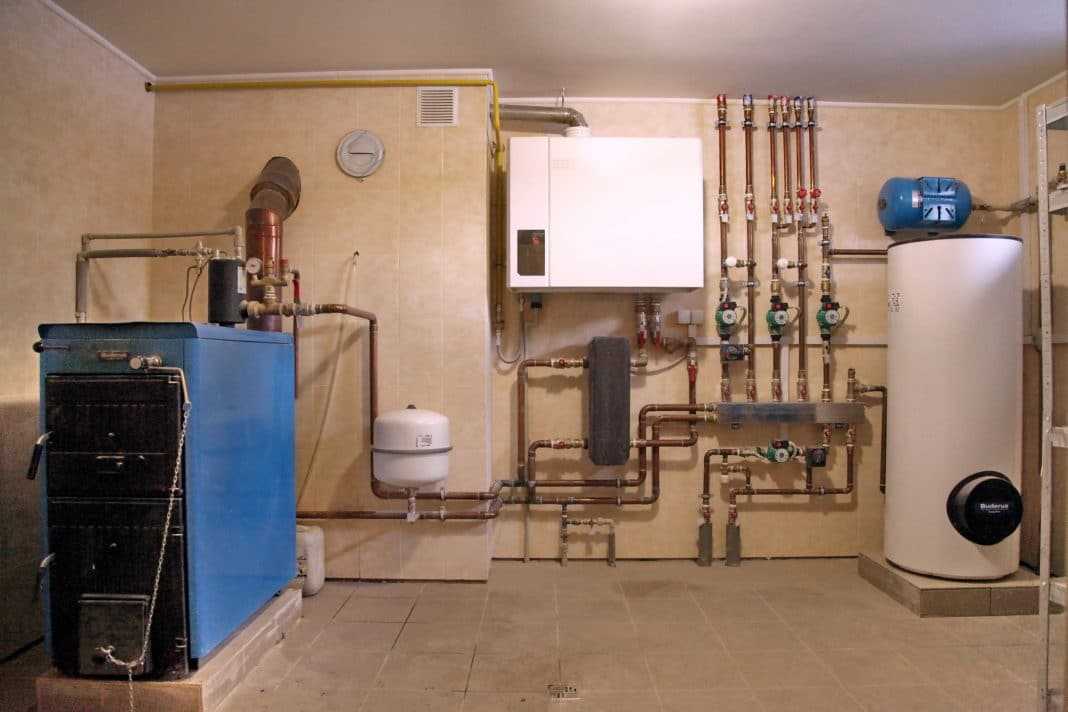

Как удешевить выполнение обвязки
Как снизить затраты на обвязку
Есть способ сократить расходы на обвязку отопительной системы и повысить ее защиту от конденсата. Для этого можно установить специальный трехкодовый смесительный клапан, который не требует подключения дополнительных датчиков и термоголовок. В этом клапане уже встроен элемент, настроенный на поддержание одной и той же температуры смеси в диапазоне 55-60 градусов Цельсия.
Упрощенный смесительный элемент
Существует ряд моделей топливных устройств, которые помогут снизить затраты при обвязке ТТ-котла. Установка этого компонента позволит поддерживать стабильную температуру смешанной воды на выходе. Упрощенные варианты производят такие компании, как Herz Armaturen, Danfoss, Regulus и другие.
Монтаж двух агрегатов
Чтобы повысить уровень комфорта в своем доме, многие владельцы выбирают установку нескольких источников тепла, которые работают на различных типах оборудования. В настоящее время особенно популярны котлы, использующие:
- дрова или природный газ,
- электрическую энергию и твердое топливо.
Два теплогенератора
Газовые и твердотопливные котлы необходимо подключать таким образом, чтобы один из них мог при необходимости заменить другой. Такие условия особенно актуальны при соединении электрического котла с дровяным. Реализовать данное соединение достаточно просто. Для этого потребуется буферная емкость, которая будет выполнять функции гидрострелки.
Подключение буферной емкости
Благодаря наличию промежуточной емкости между аккумуляторами двух различных типов котлов, устройства способны одновременно обслуживать несколько систем отопления: радиаторы, теплые полы и бойлеры. Однако стоит отметить, что такой подход имеет высокую стоимость.
Подключение к системе двух котлов
В данной ситуации ключевым элементом станет дровяной котел. Когда дрова сгорят и в помещении станет холодно, датчик зафиксирует снижение температуры и автоматически активируется. Если не производить регулярную загрузку дров, уровень температуры упадет довольно быстро.

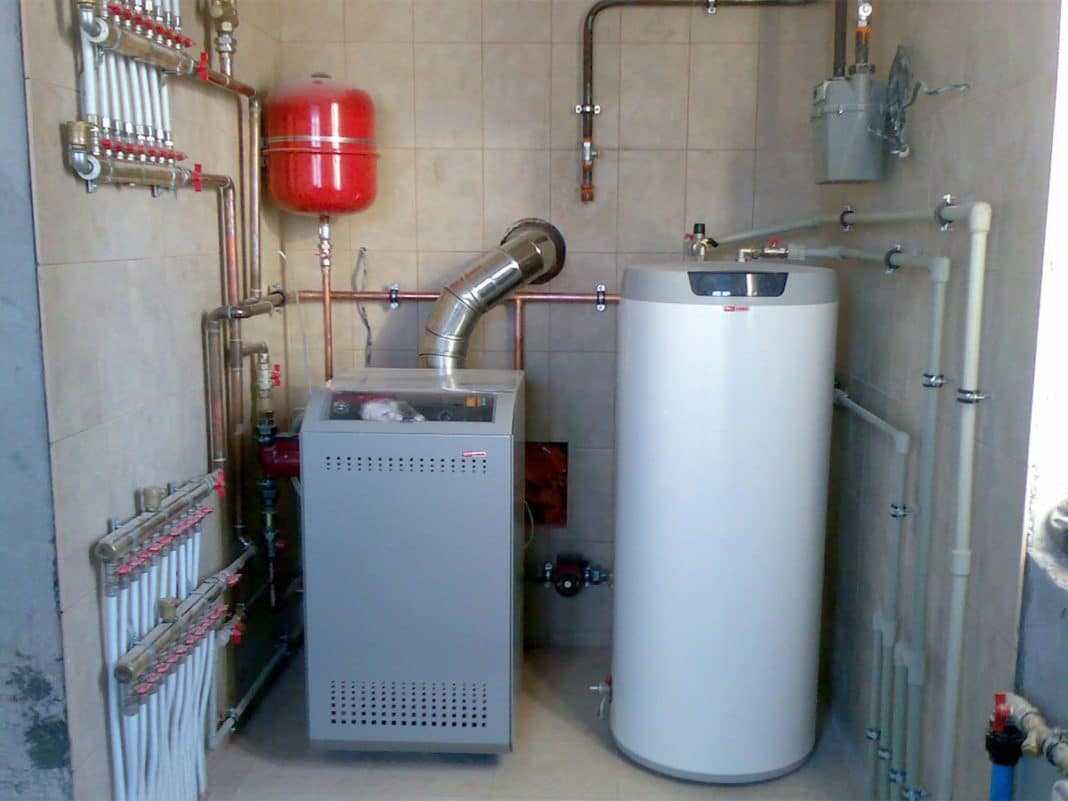

Методика обвязки первичных и вторичных колец
Методика подключения первичных и вторичных колец
Инженеры разработали альтернативный способ общей обвязки твердотопливного котла с электрическим оборудованием, что позволяет подключать большее количество потребителей.
Методика подключения первичных и вторичных колец обеспечивает распределение потоков без использования гидрострелки. Для эффективной работы может понадобиться дополнительное оборудование. Контроллер в данном случае не требуется.
Схема выполнения обвязки
Основная особенность данной схемы подключения заключается в том, что все компоненты, включая котлы и потребители, соединяются исключительно с первичным контуром, используя как подающие, так и обратные трубопроводы. Благодаря небольшому расстоянию подключения (до 30 см) перепад давления остается минимальным по сравнению с давлением насоса главного контура. Это обеспечивает циркуляцию воды в системе, независимо от работы насосов вторичных контуров. В результате происходит лишь изменение температуры воды.
В теории, в главный контур можно подключать различное количество источников тепла и вторичных контуров. Главное — правильно определить диаметры труб и мощность, а также учесть производителя насоса основного кольца.
Для достижения желаемого результата необходимо выполнить достаточно простой гидравлический расчет, который поможет правильно выбрать насос. Кроме того, важно синхронизировать работу котлов на твердом топливе и электрических с помощью специальных термостатов.
Заключение
Перед тем как приступить к обвязке котла, работающего на твердом топливе, важно проконсультироваться с квалифицированным специалистом, обладающим необходимым опытом. После этого можно переходить к выполнению всех требуемых монтажных операций.
https://youtube.com/watch?v=UVR12khkWlI
Выбор и установка насосного оборудования
Выбор насосного оборудования для обвязки твердотопливного котла является одним из ключевых этапов, который напрямую влияет на эффективность работы системы отопления. Правильный выбор насоса обеспечивает необходимую циркуляцию теплоносителя, что способствует равномерному прогреву помещений и экономии топлива.
При выборе насосного оборудования необходимо учитывать несколько факторов:
- Тип системы отопления: В зависимости от того, является ли система однотрубной или двухтрубной, могут потребоваться разные насосы. Для однотрубных систем часто используются насосы с низким напором, тогда как для двухтрубных систем подойдут насосы с более высоким напором.
- Производительность насоса: Производительность насоса должна соответствовать потребностям системы. Она определяется по формуле: Q = V / t, где Q — производительность насоса, V — объем теплоносителя, а t — время, за которое этот объем должен быть прокачан. Обычно для жилых помещений требуется производительность от 1 до 3 м³/ч.
- Напор насоса: Напор — это способность насоса преодолевать сопротивление системы. Он зависит от высоты, на которую необходимо поднять теплоноситель, и от сопротивления трубопроводов. Для расчета напора можно использовать формулу: H = (P * 10) / (ρ * g), где H — напор, P — давление, ρ — плотность теплоносителя, g — ускорение свободного падения.
- Энергоэффективность: Выбор насосов с высоким классом энергоэффективности (например, A или A+) позволяет снизить затраты на электроэнергию. Современные насосы часто оснащены инверторными приводами, которые позволяют регулировать скорость работы в зависимости от потребностей системы.
- Материалы и конструкция: Насосы могут быть выполнены из различных материалов, таких как чугун, нержавеющая сталь или пластик. Выбор материала зависит от типа теплоносителя и условий эксплуатации. Например, для систем с антифризом лучше использовать насосы из нержавеющей стали.
Установка насосного оборудования должна проводиться с учетом следующих рекомендаций:
- Правильное размещение: Насос должен быть установлен в горизонтальном положении, чтобы избежать образования воздушных пробок. Также важно, чтобы насос находился ниже уровня котла, что обеспечит естественный приток теплоносителя.
- Подключение к системе: При подключении насоса необходимо использовать качественные фитинги и уплотнители, чтобы избежать утечек. Рекомендуется устанавливать запорные краны перед и после насоса для возможности его демонтажа.
- Электрическое подключение: Установка насоса должна проводиться с соблюдением всех норм электробезопасности. Рекомендуется использовать автоматические выключатели и защитные устройства для предотвращения перегрузок.
- Проверка работоспособности: После установки насоса необходимо провести его тестирование. Важно убедиться, что насос работает без шумов и вибраций, а также что нет утечек в системе.
Таким образом, правильный выбор и установка насосного оборудования для обвязки твердотопливного котла являются залогом эффективной и надежной работы системы отопления. Необходимо учитывать все вышеперечисленные аспекты, чтобы обеспечить долговечность и экономичность работы котла и всей системы в целом.
Вопрос-ответ
Какой трубой делать обвязку твердотопливного котла?
Полипропиленовые трубы — это один из самых популярных вариантов для обвязки котлов, особенно в частных домах. Они обладают рядом преимуществ: долговечность. Срок службы таких труб может превышать 50 лет.
Можно ли обвязать твердотопливный котел полипропиленом?
Как мы уже говорили, твердотопливные котлы запрещается обвязывать металлопластиком или полипропиленом с самого начала разводки системы.
Что входит в обвязку котла?
Обвязка для котлов отопления — это система трубопроводов, фильтров, насосов, фитингов и клапанов, которая связывает котел с потребителями тепла, такими как радиаторы, теплые полы или бойлеры.
Советы
СОВЕТ №1
Перед началом обвязки твердотопливного котла обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок и обеспечит правильное подключение всех элементов системы.
СОВЕТ №2
Используйте качественные материалы для обвязки, такие как медные или пластиковые трубы, а также надежные фитинги. Это обеспечит долговечность системы и минимизирует риск утечек.
СОВЕТ №3
Обратите внимание на правильное расположение котла и его обвязки. Убедитесь, что все элементы системы легко доступны для обслуживания и ремонта, а также соблюдайте правила безопасности при установке.
СОВЕТ №4
Не забывайте о необходимости установки запорной арматуры и предохранительных клапанов. Это защитит вашу систему от избыточного давления и обеспечит безопасность эксплуатации твердотопливного котла.
