Установка и регулировка расходомеров для теплого пола — важные этапы, влияющие на эффективность системы отопления. Правильный выбор и настройка расходомеров оптимизируют распределение тепла, снижают энергозатраты и продлевают срок службы оборудования. В статье рассмотрим ключевые моменты установки и регулировки расходомеров, что поможет избежать распространенных ошибок и обеспечить надежную работу системы.
Функциональность и принцип работы расходомера
Основной задачей расходомеров, также известных как поплавковые ротаметры, в системе теплого пола является контроль расхода теплоносителя в водяных контурах. Установка такого устройства предоставляет следующие преимущества:
- предотвращение избыточного потребления электрической энергии при нагреве теплоносителя,
- обеспечение равномерного прогрева всех водяных контуров,
- исключение колебаний температурного режима в различных помещениях.
Необходимость в использовании расходомеров возникает в зданиях, где осуществляется обогрев полов с различной площадью. Просторные помещения требуют более длинных трубопроводов, что приводит к менее интенсивному прогреву по сравнению с небольшими комнатами. Таким образом, для достижения равномерного прогрева и создания комфортной температуры во всем доме необходимо использовать данное устройство.

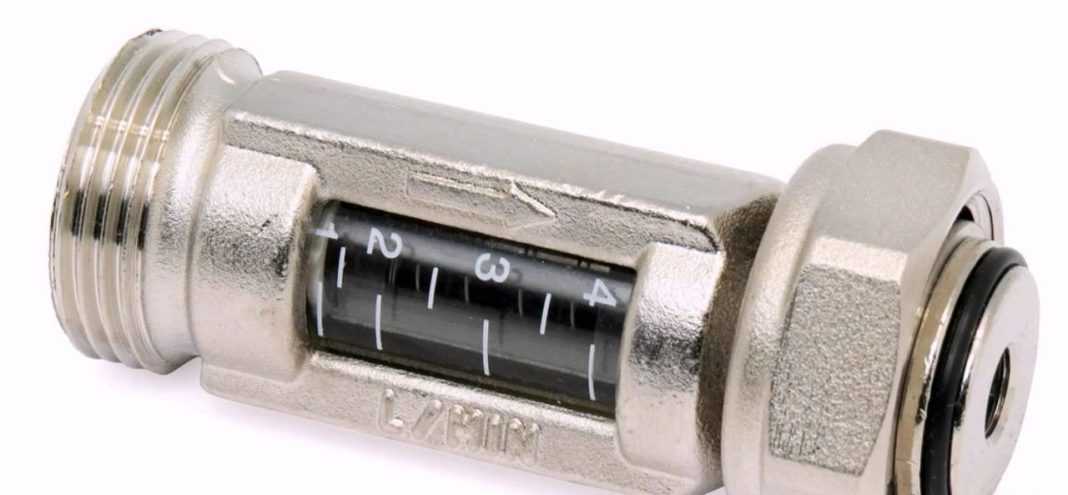

Расходомер для системы обогрева пола представляет собой механическое устройство с корпусом из пластика или латуни. Внутри него располагается поплавок, выполненный из полипропилена. На верхней части корпуса находится прозрачная колба с делениями. В процессе циркуляции теплоносителя поплавок начинает двигаться вверх и вниз. По его положению можно определить объем жидкости в трубопроводе, используя шкалу на колбе.
Эксперты подчеркивают, что установка и регулировка расходомеров для систем теплого пола требуют особого внимания. В первую очередь, важно правильно выбрать место установки, чтобы обеспечить точность измерений и минимизировать влияние внешних факторов. Специалисты рекомендуют устанавливать расходомеры на возвратной линии, что позволяет более точно контролировать поток теплоносителя.
Регулировка расходомеров должна проводиться с учетом характеристик системы и требований к температурному режиму. Эксперты советуют использовать автоматические устройства, которые обеспечивают более стабильную работу системы и позволяют избежать ручного вмешательства. Также необходимо регулярно проводить проверки и калибровку расходомеров, чтобы гарантировать их точность и надежность. Важно помнить, что правильная установка и настройка расходомеров напрямую влияют на эффективность работы системы теплого пола и комфорт в помещении.
Критерии выбора
Правильный выбор расходомера играет ключевую роль в эффективной работе системы обогрева теплого пола. Существует три основных типа ротаметров:
- Измерительный. Этот тип расходомера оснащен вентилем для ручной регулировки. Управление осуществляется на основе полученных измерений.
- Регулирующий. Его основная задача – контролировать объем теплоносителя, который поступает в водяные контуры.
- Комбинированный. Данный прибор объединяет функции измерения и регулировки. Его цена значительно выше, чем у моделей, выполняющих только одну из этих задач.
При выборе расходомера для теплого пола важно учитывать следующие характеристики:
- Материал корпуса. Наивысшую износостойкость демонстрируют устройства из латуни, которые должны быть покрыты никелем. Пластиковые модели более доступны по цене, но их прочность ниже.
- Целостность прибора. Перед покупкой ротаметра рекомендуется тщательно осмотреть корпус и прозрачную колбу на наличие трещин или других повреждений.
- Внутренние компоненты. Пружина внутри корпуса расходомера должна быть выполнена из нержавеющей стали.
- Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната, который отличается высокой прочностью и термостойкостью, что особенно важно для отопительных систем.
- Технические параметры. В инструкции к прибору должен быть указан максимальный уровень температуры, который не должен быть ниже 110 градусов. Также важно учитывать давление – не менее 10 бар.
- Максимальная пропускная способность. Ротаметр должен обеспечивать пропуск теплоносителя в объеме не менее 2-4 метров в час.
При выборе расходомера для теплого пола стоит обратить внимание на производителя. Надежность изделия подтверждается наличием сертификата качества и гарантии, которую ответственные компании предоставляют на срок до пяти лет.
| Этап установки/регулировки | Описание действия | Важные нюансы и рекомендации |
|---|---|---|
| Подготовка к установке | Проверка комплектации расходомера, наличие уплотнительных колец, паспорта изделия. | Убедитесь, что расходомер соответствует типу и диаметру коллектора теплого пола. |
| Выбор места установки | Расходомеры устанавливаются на подающем коллекторе (гребенке) теплого пола, обычно на каждом контуре. | Убедитесь в свободном доступе для визуального контроля и регулировки. Избегайте мест с сильными вибрациями. |
| Монтаж расходомера | Вкручивание расходомера в соответствующее отверстие коллектора, используя уплотнительные кольца. | Затягивайте расходомер ключом без чрезмерного усилия, чтобы не повредить резьбу или корпус. |
| Первичное заполнение системы | Медленное заполнение системы теплоносителем, удаление воздуха из контуров. | Откройте все расходомеры на максимум. Используйте воздухоотводчики на коллекторе. |
| Визуальный контроль работы | Наблюдение за движением индикатора (поплавка) в расходомере при работающем насосе. | Индикатор должен свободно перемещаться. Отсутствие движения может указывать на завоздушивание или засор. |
| Регулировка расхода | Поворот регулировочного колпачка (или винта) расходомера для изменения пропускной способности контура. | Регулировка производится по проектным значениям расхода для каждого контура. Начинайте с контуров с наибольшей длиной. |
| Балансировка системы | Постепенная регулировка всех расходомеров для достижения равномерного распределения тепла по всем контурам. | Используйте термометры на обратной линии каждого контура для контроля температуры. Добивайтесь минимальной разницы температур. |
| Контроль после регулировки | Повторная проверка показаний расходомеров и температуры на обратной линии через несколько часов работы. | При необходимости произведите дополнительную корректировку. |
| Обслуживание | Периодическая очистка расходомеров от возможных отложений (при необходимости). | Следуйте рекомендациям производителя по обслуживанию. |
Интересные факты
Вот несколько интересных фактов о установке и регулировке расходомеров для систем теплого пола:
-
Точная настройка для энергоэффективности: Правильная установка и регулировка расходомеров позволяют оптимизировать распределение тепла по системе теплого пола. Это не только повышает комфорт в помещении, но и снижает затраты на отопление, так как позволяет избежать перегрева и перерасхода энергии.
-
Автоматизация и управление: Современные расходомеры могут быть интегрированы в системы умного дома, что позволяет автоматически регулировать подачу теплоносителя в зависимости от температуры в помещении. Это обеспечивает более точный контроль и возможность удаленного управления системой отопления.
-
Влияние на срок службы системы: Неправильная установка или настройка расходомеров может привести к неравномерному распределению тепла и, как следствие, к перегреву отдельных участков трубопроводов. Это может сократить срок службы системы теплого пола и привести к необходимости дорогостоящего ремонта. Правильная регулировка помогает избежать этих проблем и продлить срок эксплуатации системы.
Монтаж и регулировка
В соответствии с рекомендациями производителей, ротаметр следует устанавливать на обратный коллектор, хотя возможна и его установка на подачу.
Ключевым требованием для монтажа устройства является его вертикальное положение. Это обеспечивает точное измерение уровня жидкости в колбе. Поэтому гребенка должна быть установлена строго горизонтально.
Ротаметр подключается путем вкручивания в соответствующее отверстие на коллекторе. В комплект прибора входят уплотнительное кольцо и накидная гайка, что исключает необходимость дополнительного уплотнения герметиками или другими материалами.
Работа коллектора, соединенного с расходомером, должна быть полностью автоматизирована. Для этого в систему дополнительно устанавливается термодатчик. При такой конфигурации система автоматически перекрывает полный или частичный доступ теплоносителя к контурам при достижении заданной температуры.

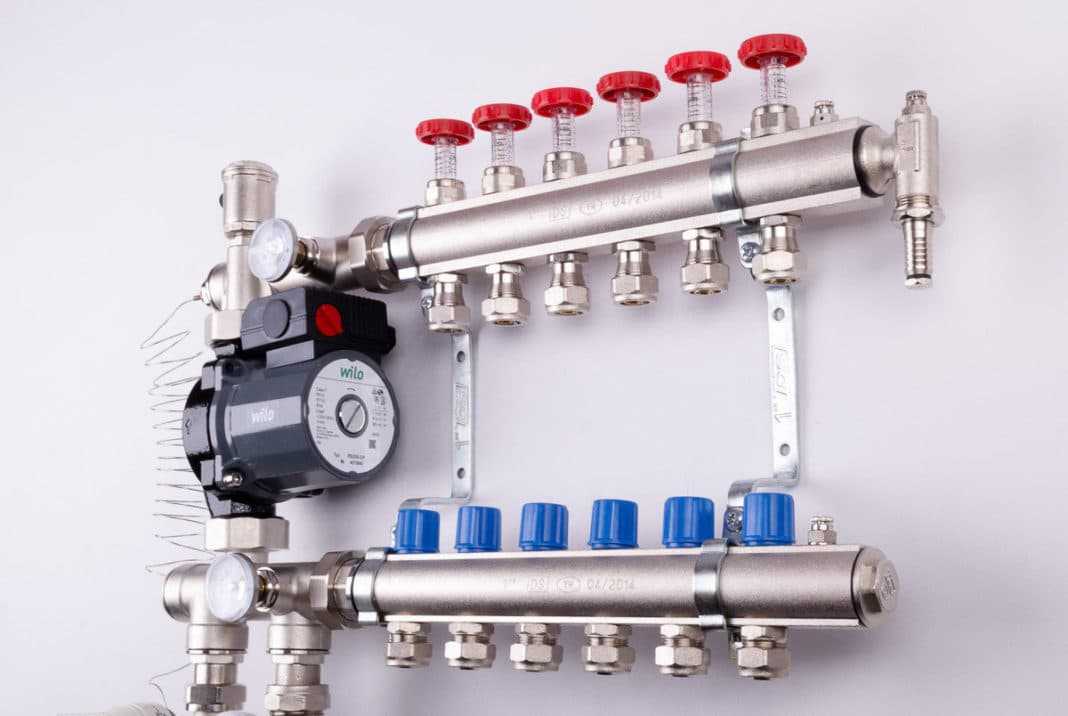

Монтаж расходомеров для теплого пола
Процесс установки и настройки ротаметра для теплого пола выполняется в следующем порядке:
- Вкрутите расходомер в специально предназначенное отверстие на коллекторе, используя ключ для обеспечения вертикального положения.
- Поверните против часовой стрелки и снимите прозрачную колбу, расположенную в верхней части корпуса расходомера. Удалите защитное кольцо, установленное производителем, и верните колпачок с разметками на место.
- Поверните корпус по часовой стрелке до достижения необходимого уровня напора. Это действие позволяет сбалансировать скорость потока теплоносителя, и заданное значение должно отобразиться на шкале.
После выполнения этих шагов необходимо проверить работу всей системы обогрева полов. В процессе эксплуатации теплого пола колба на расходомере не должна быть закрыта. Шкала должна оставаться видимой, так как иногда требуется балансировка в ходе работы отопительного оборудования.
Для защиты от внешних факторов рекомендуется разместить коллекторную группу вместе с расходомером в специальном шкафу или создать нишу в стене с закрывающейся дверцей.
Согласно техническим требованиям, необходимо проводить одинаковую укладку нескольких контуров, включая их длину. В противном случае даже использование коллектора с ротаметром не обеспечит положительного результата, и система будет работать некорректно.
Особенности корректировки
Для каждой комнаты необходимо проводить индивидуальную настройку ротаметров. Управление осуществляется в соответствии с установленными схемами контуров, при этом учитываются уровень нагрева жидкости и давление.
Рекомендуется следовать следующей инструкции для балансировки:
- Определите общее количество теплоносителя, проходящего через коллектор за одну минуту. Показатели измеряются в литрах, и полученное значение принимается за 100 процентов.
- Рассчитайте процентный расход для каждого отдельного водяного контура, переводя результаты в литры за минуту.
- На расходомере выполните регулировку объема подаваемой жидкости в трубопровод.
Эти действия позволят провести длительную корректировку водяного контура. Для определения фактических параметров необходимо следить за показателями расходомера, что позволит точно установить расход контуров, подключенных к коллектору.

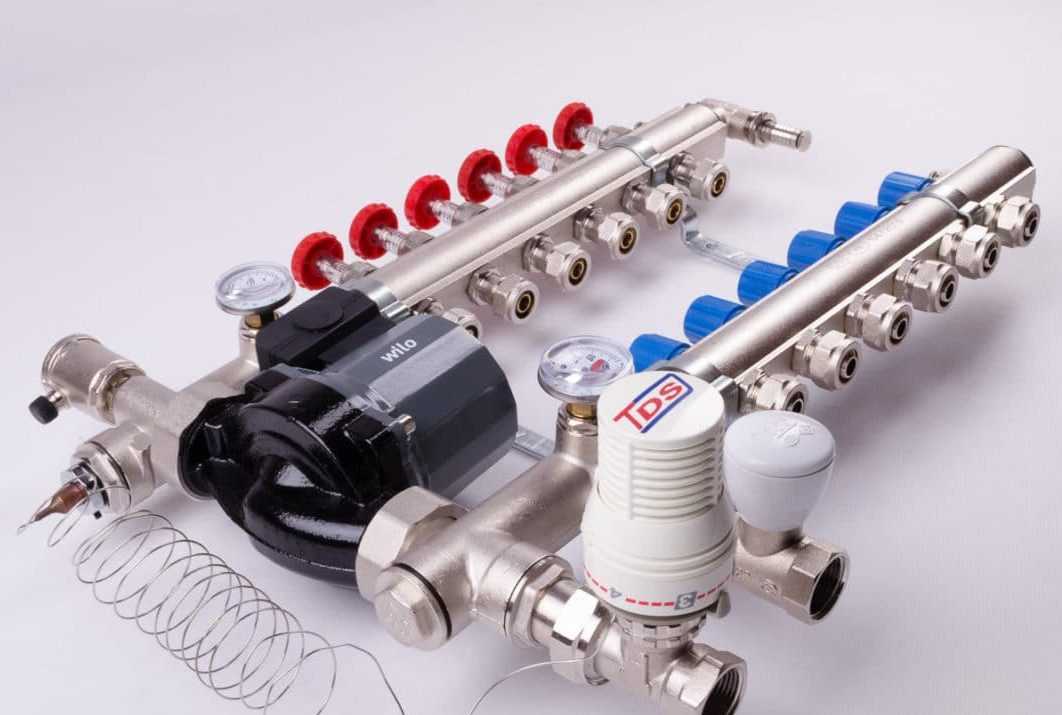

Коллектор с расходомерами для теплого пола
Регулировка расходомера зависит от модели устройства. После подключения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая обеспечивает доступ жидкости.
В ротаметрах без встроенного вентиля используется дополнительное запорное устройство для установки положения «открыто». Балансировка осуществляется во время работы системы.
Комбинированные приборы для учета расхода теплоносителя могут настраиваться с помощью полного оборота встроенного вентиля. Каждый виток уменьшает просвет на заданное значение.
Корректировка расходомера системы обогрева пола производится с учетом контроля скорости жидкости за одну минуту — от 0,5 до 5 литров.
Перед началом настройки ротаметра необходимо проверить состояние установленного контура. Проведение пробного тестирования поможет исключить наличие протечек, которые могут исказить показания прибора.
Расходомер является ключевым элементом в многоконтурной системе обогрева полов. Это устройство обеспечивает равномерный поток жидкости по всем трубопроводам. Для эффективной работы отопительного оборудования важно правильно выбрать ротаметр, а также выполнить его монтаж и настройку в соответствии с техническими требованиями.
Обслуживание и профилактика расходомеров
Обслуживание и профилактика расходомеров являются важными аспектами, которые обеспечивают надежную и эффективную работу системы теплого пола. Правильное обслуживание позволяет избежать неисправностей, продлить срок службы оборудования и поддерживать его в оптимальном состоянии. Рассмотрим основные моменты, на которые следует обратить внимание при обслуживании расходомеров.
1. Регулярная проверка состояния расходомеров. Необходимо периодически осматривать расходомеры на предмет механических повреждений, коррозии или загрязнений. Важно убедиться, что на поверхности устройства нет отложений, которые могут повлиять на точность измерений. Рекомендуется проводить визуальный осмотр не реже одного раза в квартал.
2. Калибровка расходомеров. Для обеспечения точности измерений расходомеры должны быть откалиброваны. Калибровка может проводиться как вручную, так и с использованием специализированного оборудования. Рекомендуется проводить калибровку не реже одного раза в год, а также после любых значительных изменений в системе, таких как замена трубопроводов или насосов.
3. Очистка фильтров и трубопроводов. Загрязнения в системе могут привести к неправильным показаниям расходомеров. Поэтому важно регулярно очищать фильтры и трубопроводы от отложений и загрязнений. Частота очистки зависит от качества воды и условий эксплуатации, но в среднем рекомендуется проводить эту процедуру не реже одного раза в полгода.
4. Проверка герметичности соединений. Утечки в системе могут негативно сказаться на работе расходомеров. Необходимо регулярно проверять все соединения на наличие утечек и при необходимости производить их герметизацию. Это поможет избежать потерь теплоносителя и обеспечит стабильную работу системы.
5. Замена расходомеров. Несмотря на все меры по обслуживанию, расходомеры имеют свой срок службы. При выявлении постоянных ошибок в показаниях или механических повреждений, следует рассмотреть возможность замены устройства. Рекомендуется заранее планировать замену расходомеров, чтобы избежать неожиданностей в процессе эксплуатации системы.
6. Ведение документации. Ведение записей о проведенных проверках, калибровках и обслуживании расходомеров поможет отслеживать их состояние и планировать профилактические мероприятия. Это также может быть полезно при возникновении вопросов о работе системы или при необходимости в гарантийном обслуживании.
Следуя этим рекомендациям, можно значительно повысить надежность и эффективность работы расходомеров в системе теплого пола, что в свою очередь обеспечит комфорт и экономию энергии в вашем доме.
Вопрос-ответ
Как отрегулировать расход теплого пола?
Как настроить коллектор и расходомер теплого пола? Определив необходимое количество воды в каждом контуре, можно отрегулировать расход на расходомерах, повернув регулировочный клапан.
Куда ставить расходомеры теплого пола?
«Вакуумные» расходомеры действуют за счет разряжения, создаваемого потоком теплоносителя, поэтому устанавливаются только на подающей гребенке. «Подпорные» показывают расход, когда на них давит, отжимая поток возвратного теплоносителя.
Как работают расходомеры на теплом полу?
Как работают расходомеры? Расходомер представляет собой устройство, установленное на подающей трубе каждого контура теплого пола. Он состоит из корпуса, прозрачной колбы с нанесенной шкалой и поплавка. При движении теплоносителя поплавок поднимается, указывая на шкале его расход.
Куда устанавливать регулятор теплого пола?
Размещение в полу термодатчика, определяющего температуру поверхности пола. Датчик устанавливают в гофрированной трубке, которая защитит его от бетонной стяжки и облегчит демонтаж в случае выхода из строя.
Советы
СОВЕТ №1
Перед установкой расходомера убедитесь, что система теплого пола полностью очищена от грязи и остатков строительных материалов. Это поможет избежать засоров и обеспечит более точные показания расходомера.
СОВЕТ №2
При выборе места для установки расходомера учитывайте доступность для обслуживания и проверки. Убедитесь, что он установлен в горизонтальном положении, чтобы избежать искажений в измерениях.
СОВЕТ №3
Регулировка расходомера должна проводиться в соответствии с инструкцией производителя. Используйте специальные инструменты для настройки, чтобы обеспечить точность и надежность работы устройства.
СОВЕТ №4
После установки расходомера проведите тестирование системы на предмет утечек и корректности работы. Это поможет выявить возможные проблемы на раннем этапе и предотвратить более серьезные неисправности в будущем.
