Котел Холмова — это эффективное и простое в эксплуатации устройство. В статье рассмотрим его изготовление, включая материалы, технологии и конструктивные решения, которые делают котел популярным. Понимание этих аспектов поможет оценить его преимущества и выбрать подходящее оборудование для отопления дома, обеспечивая комфорт и экономию ресурсов.
Что такое котел Холмова?
Агрегат Холмова представляет собой теплогенератор, который использует твердое топливо. Устройство оснащено вертикально расположенными шахтами. В топливную камеру можно загружать уголь, дрова, пеллеты или брикеты. К тому же, котел эффективно функционирует на сыпучих материалах, таких как опилки и щепа. В конструкции предусмотрено использование дров с влажностью свыше 30%.
При одной загрузке топлива котел Холмова способен работать более десяти часов. Благодаря этой особенности оборудование классифицируется как отопительный прибор длительного горения. Мощность таких агрегатов варьируется от 10 до 25 киловатт.
Изготовление котла Холмова требует особого подхода и внимания к деталям. Эксперты отмечают, что ключевым аспектом является использование высококачественных материалов, которые обеспечивают долговечность и эффективность работы устройства. Важным этапом является точная сборка всех компонентов, что позволяет избежать утечек и повысить теплоотдачу. Кроме того, специалисты подчеркивают необходимость тщательной проверки системы на герметичность и правильность функционирования. Также стоит отметить, что котлы Холмова отличаются простотой в обслуживании, что делает их привлекательными для пользователей. В целом, успешное изготовление этих котлов зависит от сочетания качественных материалов, профессионализма мастеров и соблюдения технологических процессов.
https://youtube.com/watch?v=nX2U3rFlex4

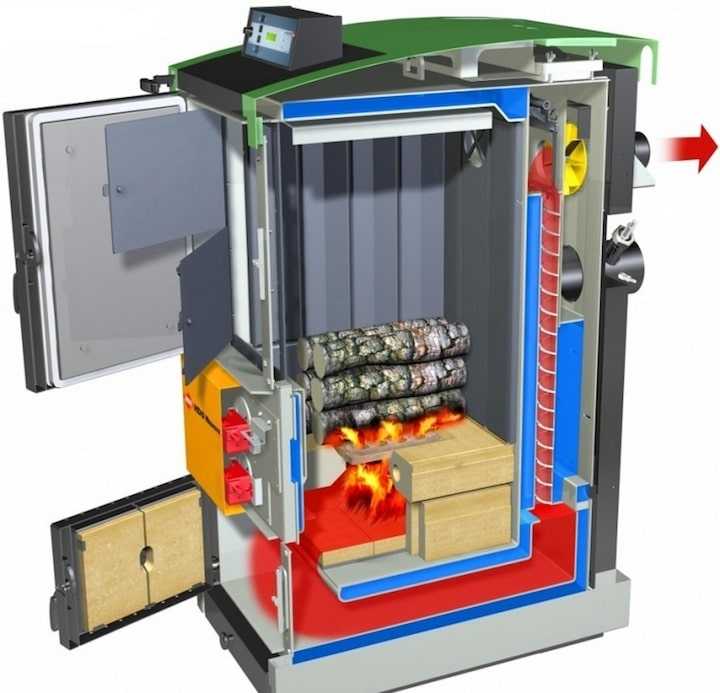

Устройство котла
Отопительный котел Холмова имеет шахтную конструкцию и делится на два типа:
- зависящий от электричества,
- работающий без подключения к электросети.
Все модели котлов Холмова имеют одинаковую конструкцию, состоящую из следующих компонентов:
- металлический корпус,
- две камеры – топливная и шахта с теплообменником,
- терморегулятор,
- колосники,
- патрубок для подключения дымохода,
- компенсаторы теплового расширения,
- входы и выходы для слива, подачи и установки предохранительного клапана,
- дверцы,
- выдвижной лоток для сбора золы.
Дверцы котла изготовлены из двух металлических листов, между которыми находится слой теплоизоляционного материала. Края дверок обрамлены термостойким асбестовым уплотнителем. Такая конструкция предотвращает их перегрев – максимальная температура, до которой они могут нагреваться, составляет 80 градусов.
Крышки фиксируются с помощью специальных запоров, а задняя панель крепится на съемные винты. Дверца зольного отсека постоянно охлаждается потоками воздуха, что позволяет ей иметь менее 50 процентов термоизоляции.

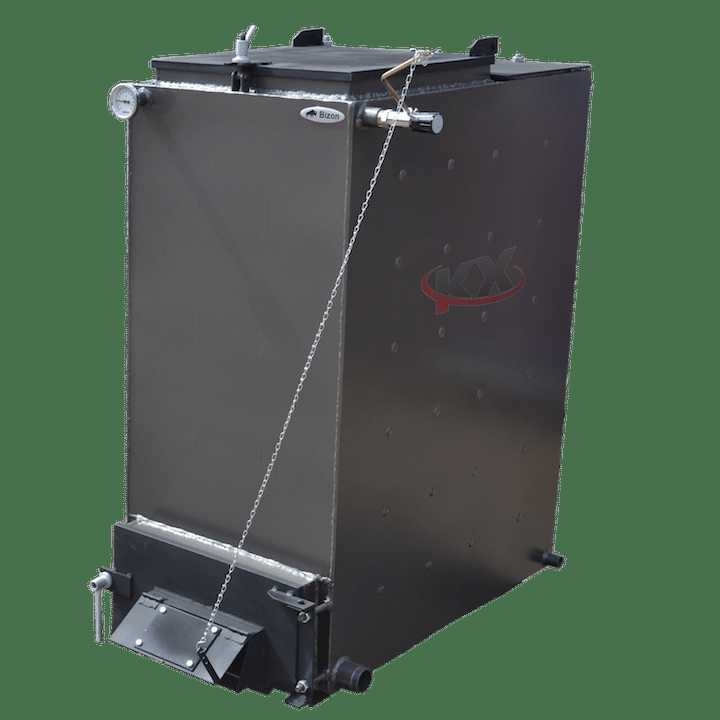

На изображении представлен котел Холмова с увеличенным бункером.
Дно устройства выполнено из специальной пластины, покрытой материалом, снижающим теплопередачу. Над ним расположена камера, а снизу находятся две длинные устойчивые ножки.
Энергозависимые модели котлов Холмова оборудованы вентилятором и контроллером, который следит за процессом. Агрегаты, работающие без электричества, имеют терморегулятор на фронтальной стенке, который обеспечивает автоматическую настройку теплоотдачи. Устройство с поддувальной дверцей соединено специальной цепочкой.
Зольник расположен непосредственно под колосником и легко вынимается при открытой дверце. В нижней части котла находится патрубок для слива рабочей жидкости. Входы расположены сверху, а обратные отводы – внизу.
Компенсаторы расширения размещены по периметру агрегата, а также в виде стержней и перегородок внутри корпуса. Они защищают конструкцию от увеличения объема при нагреве. Благодаря этому теплообменник не подвергается деформации. Разделительные стенки находятся на расстоянии 24 сантиметра друг от друга.
| Особенность | Описание | Преимущество |
|---|---|---|
| Нижнее горение | Топливо сгорает снизу вверх, а не сверху вниз. | Высокий КПД, полное сгорание топлива, минимальное образование сажи. |
| Длительное горение | Одна загрузка топлива может гореть до 12-24 часов. | Экономия времени на обслуживание, снижение расхода топлива. |
| Всеядность | Возможность использования различных видов твердого топлива (дрова, уголь, брикеты, отходы деревообработки). | Гибкость в выборе топлива, снижение затрат на отопление. |
| Многоходовой теплообменник | Сложная система каналов для передачи тепла от дымовых газов к теплоносителю. | Максимальный отбор тепла, повышение эффективности котла. |
| Водонаполненные колосники | Колосники, через которые циркулирует теплоноситель. | Дополнительная площадь теплообмена, защита колосников от прогорания. |
| Энергонезависимость | Котел не требует подключения к электросети для работы. | Надежность в условиях перебоев с электричеством, возможность установки в удаленных районах. |
| Простота конструкции | Отсутствие сложных электронных компонентов и автоматики. | Легкость в обслуживании и ремонте, долговечность. |
| Высокая ремонтопригодность | Возможность замены отдельных элементов котла. | Увеличение срока службы котла, экономия на замене всего агрегата. |
| Экологичность | Низкий уровень выбросов вредных веществ в атмосферу. | Соответствие экологическим нормам, забота об окружающей среде. |
Интересные факты
Котел Холмова — это уникальное устройство, разработанное для эффективного отопления и использования твердого топлива. Вот несколько интересных фактов о его изготовлении и особенностях:
-
Конструкция и материалы: Котлы Холмова изготавливаются из высококачественной стали, что обеспечивает их долговечность и устойчивость к коррозии. Особое внимание уделяется сварным швам, которые должны быть выполнены с высокой точностью, чтобы избежать утечек и повысить эффективность работы котла.
-
Принцип работы: Котел работает по принципу газификации, что позволяет максимально эффективно использовать топливо. В процессе сгорания выделяются газы, которые затем повторно сжигаются, что значительно увеличивает КПД устройства и снижает выбросы вредных веществ в атмосферу.
-
Автоматизация процесса: Современные котлы Холмова могут быть оснащены автоматизированными системами управления, которые позволяют регулировать подачу воздуха и топлива, а также контролировать температуру. Это делает их более удобными в эксплуатации и позволяет значительно снизить затраты на отопление.
Эти особенности делают котлы Холмова популярными среди пользователей, стремящихся к эффективному и экологически чистому отоплению.
https://youtube.com/watch?v=ddHIEP4e1Vo
Достоинства и недостатки
Твердотопливный котел Холмова пользуется значительной популярностью. Важным аспектом является его способность длительного горения, что делает его эффективным отопительным решением. У этого устройства есть множество положительных сторон:
- Высокий коэффициент полезного действия. Эти котлы демонстрируют отличную производительность и способны качественно обогревать как загородные дома, так и дачи или складские помещения.
- Удобство в эксплуатации. Конструкция включает в себя практичные люки, которые позволяют без труда загружать топливо и очищать камеры. Зольник легко снимается для удаления остатков горения.
- Широкая универсальность. Отопительный прибор может работать на различных видах твердого топлива, включая дрова с влажностью до 45%.
- Безопасность в использовании. Во время работы котла в помещение не выделяются угарные газы и дым, что делает его безопасным для эксплуатации.
Энергонезависимые котлы Холмова могут функционировать в автономном режиме до 16 часов на одной закладке топлива.
Среди недостатков можно отметить возможность накопления смолы и сажи на стенках загрузочного отсека.
Как сделать своими руками?
Благодаря своей простой конструкции, котел Холмова можно изготовить самостоятельно. Схема устройства и пошаговое руководство помогут вам разобраться в процессе сборки. В данной статье рассматривается базовая модель с мощностью до 10 киловатт.
Размеры котла будут следующими:
- глубина с учетом дверцы и горловины — 63 сантиметра,
- высота корпуса – 80 сантиметров,
- ширина – 47 сантиметров.
Как самостоятельно собрать котел Холмова
Для создания отопительного устройства вам понадобятся следующие материалы:
- стальные листы с толщиной не менее 3 миллиметров,
- асбестовый шнур размером 15 х 15 миллиметров,
- металлический патрубок длиной 47 миллиметров и диаметром 1 сантиметр,
- трубы различных диаметров – 15, 20, 40 и 115 миллиметров.
Процесс изготовления твердотопливного котла можно разбить на следующие этапы:
- Начинается с создания внутренней части конструкции. Сначала формируется водяная перегородка, состоящая из двух вертикальных стенок, дна и крышки, которые привариваются к ним. В центре конструкции с помощью сварки устанавливается металлический П-образный компенсатор. Концы перегородки остаются открытыми. Ширина водяной перегородки должна составлять 403 миллиметра, глубина — 60 миллиметров, а длина — 485 миллиметров.
- Вырезаются боковые стенки котла из металлических листов размером 540 миллиметров в ширину и 770 миллиметров в высоту. Получившийся прямоугольник будет немного неправильным: в нижнем углу спереди образуется вертикальная часть размером 80х208 миллиметров, а сверху на этой же стороне формируется горизонтальная конструкция с размерами 387х30 миллиметров. На расстоянии 10,2 сантиметра от задней стенки и 2 сантиметра от передней стороны с обеих сторон проделываются отверстия для водяной перегородки.
- Вырезаются задняя стенка размером 770х403 миллиметров и передняя стенка размером 562х403 миллиметров.
- Все подготовленные детали соединяются в единую конструкцию с помощью точечной сварки.
- Первая цельная рамка приваривается к верхней части собранного корпуса котла. Вторая рамка имеет П-образную форму и крепится снизу. При этом необходимо соблюдать прямой угол между рамками и стенками.
- Готовится третья рамка в виде буквы «П», которая должна поместиться внутри корпуса под водяной перегородкой, оставляя расстояние в 9 сантиметров между ними.
- К выступающим прямоугольникам на передней части конструкции горизонтально приваривается металлическая полоса размером 103 миллиметра в длину и 80 миллиметров в ширину.
- На задней стороне в верхней части проделывается отверстие диаметром 115 миллиметров.
- Из металлических листов вырезаются наружные стенки, имеющие простую прямоугольную форму: передняя стенка — 562х463 миллиметров, задняя — 770х463 миллиметров и боковые — 770х546 миллиметров.
- В передней стенке на одной вертикальной линии проделываются отверстия для компенсаторов, достаточно будет двух отверстий диаметром 1 сантиметр. В правом углу вырезается круглый проем для термометра.
- В задней панели добавляются два компенсационных отверстия, а также по одному для подачи, сливного клапана и дымохода.
- В боковых стенках делаются два отверстия на одной линии с подготовленным компенсатором водяной перегородки. Затем в левой стенке конструкции проделываются круглые проемы для терморегулятора и обратной подачи теплоносителя.
Схема твердотопливного котла Холмова
После этого к подготовленным отверстиям привариваются компенсаторы. Все внешние стенки соединяются с внутренней частью. С помощью сварки подсоединяются патрубки и дымовые трубы, а сверху корпуса по периметру камеры монтируются четыре болта с теплообменником.
В собранный котел заливается вода, и давление поднимается до 2,2 бар для проверки герметичности конструкции. При этом все патрубки должны быть заглушены. В завершение приваривается днище котла.
Из металлического листа изготавливается порожек размером 400х160х550 миллиметров с 14 отверстиями. Он устанавливается на дне конструкции под водяной перегородкой. Затем вырезается конструкция двухслойной дверцы и ящика для золы. В конце изготавливается крышка, закрывающая камеры котла.
Отопительное оборудование шахтного типа, работающего на твердом топливе, обладает простыми эксплуатационными характеристиками и достаточно эффективно. Создать такое устройство для обогрева загородного дома или коттеджа можно своими руками, следуя принципу сборки котла Холмова.
https://youtube.com/watch?v=01nObRn-B3c
Материалы и инструменты для изготовления
Изготовление котла Холмова требует использования качественных материалов и специализированных инструментов, что напрямую влияет на эффективность и долговечность устройства. В этом разделе мы рассмотрим основные материалы, необходимые для сборки котла, а также инструменты, которые облегчат процесс его изготовления.
Материалы:
- Сталь: Основным материалом для изготовления котла Холмова является сталь, обладающая высокой прочностью и устойчивостью к коррозии. Чаще всего используется углеродная сталь толщиной 4-6 мм для основных элементов конструкции, таких как корпус и топка.
- Теплоизоляция: Для повышения эффективности котла и минимизации теплопотерь необходимо использовать теплоизоляционные материалы. Это может быть минеральная вата или специальные теплоизоляционные плиты, которые обеспечивают надежную защиту от перегрева внешних стенок котла.
- Керамика: В некоторых моделях котлов используются керамические элементы, которые способны выдерживать высокие температуры и обеспечивают дополнительную теплоотдачу.
- Металлические трубы: Для подключения котла к системе отопления потребуются металлические трубы, которые должны быть устойчивыми к высоким температурам и давлению. Чаще всего используются стальные или медные трубы диаметром 32-50 мм.
- Крепежные элементы: Для сборки конструкции понадобятся различные крепежные элементы: болты, гайки, шайбы, а также сварочные материалы, такие как электроды или проволока для MIG-сварки.
Инструменты:
- Сварочный аппарат: Один из ключевых инструментов, необходимый для соединения металлических частей котла. В зависимости от типа используемой стали, может потребоваться как инверторная, так и полуавтоматическая сварка.
- Ножницы по металлу: Для резки металлических листов и труб, что позволяет точно подгонять детали под необходимые размеры.
- Болгарка: Используется для шлифовки и резки металла, а также для обработки кромок, что обеспечивает более качественное соединение при сварке.
- Дрель и сверла: Необходимы для создания отверстий в металле для крепежных элементов и подключения труб.
- Измерительные инструменты: Линейка, уровень и угольник помогут точно измерить и выровнять детали, что является важным этапом в процессе сборки котла.
Правильный выбор материалов и инструментов, а также их качественная обработка и сборка, являются залогом успешного изготовления котла Холмова, который будет эффективно работать на протяжении многих лет.
Вопрос-ответ
Каковы основные материалы, используемые при изготовлении котла Холмова?
При изготовлении котла Холмова обычно используются высококачественные стальные сплавы, которые обеспечивают долговечность и устойчивость к коррозии. Также применяются теплоизоляционные материалы для повышения эффективности работы котла и снижения теплопотерь.
Какие преимущества имеет котел Холмова по сравнению с другими типами котлов?
Котел Холмова отличается высокой эффективностью сжигания топлива, что позволяет экономить ресурсы. Кроме того, его конструкция обеспечивает равномерное распределение тепла и минимизирует образование сажи, что снижает необходимость в частом обслуживании.
Как правильно ухаживать за котлом Холмова для продления его срока службы?
Для продления срока службы котла Холмова необходимо регулярно проводить его техническое обслуживание, включая чистку дымохода и проверку состояния теплообменников. Также важно следить за уровнем воды и поддерживать оптимальные температурные режимы работы котла.
Советы
СОВЕТ №1
Перед началом изготовления котла Холмова тщательно изучите его конструкцию и принцип работы. Это поможет вам лучше понять, какие материалы и инструменты понадобятся, а также избежать ошибок в процессе сборки.
СОВЕТ №2
Обратите внимание на выбор теплообменника. Он должен быть изготовлен из качественного и устойчивого к коррозии материала, чтобы обеспечить долгий срок службы котла и его эффективность в работе.
СОВЕТ №3
Не пренебрегайте безопасностью. Убедитесь, что все соединения герметичны, а система вентиляции работает должным образом. Это поможет избежать перегрева и других потенциальных опасностей при эксплуатации котла.
СОВЕТ №4
Регулярно проводите техническое обслуживание котла. Чистка и проверка всех компонентов помогут поддерживать его в рабочем состоянии и продлить срок службы, а также повысить эффективность отопления.
