Теплый пол пленочного типа стал популярным решением для создания комфортного микроклимата. Его преимущества — простота установки, экономия пространства и универсальность в интерьере — делают его привлекательным для домовладельцев. В этой статье рассмотрим особенности подключения теплого пола пленочного типа, что поможет избежать распространенных ошибок и обеспечить эффективную работу системы. Правильное подключение повысит комфорт в доме и продлит срок службы оборудования.
Устройство и принцип работы
Теплый пленочный пол представляет собой достаточно простую конструкцию. В качестве нагревательного элемента в этом устройстве используется карбоновая смесь, размещенная в виде полос между соединенными термостойкими пленками. Электрический ток подается через медные провода, каждый из которых, соединяющий карбоновые ленты, защищен специальной оболочкой.
Одной из ключевых особенностей пленочной системы обогрева является параллельное подключение. Это означает, что выход из строя одного из нагревательных элементов не влияет на работу всей системы в целом.

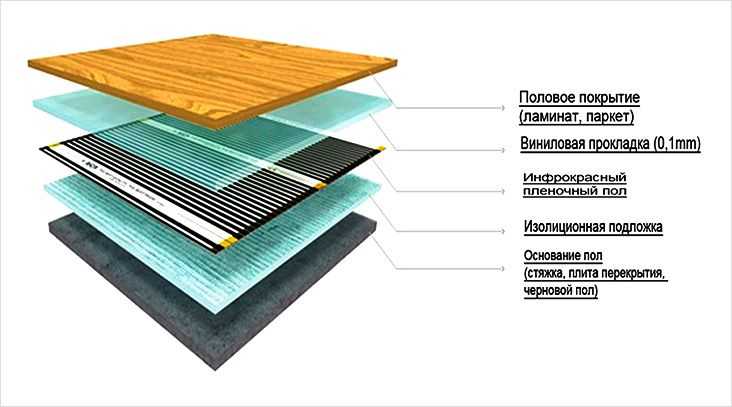

Устройство теплого пленочного пола
Пленочные рулоны выпускаются длиной 50 метров, а ширина может варьироваться от 50 сантиметров до 1 метра. Углеродная смесь, которая генерирует инфракрасное излучение, располагается между слоями пленки в виде полос, а в более дорогих вариантах карбоновый нагреватель представлен в виде сплошного полотна.
Пленка, служащая основой инфракрасного теплого пола, изготавливается из прочного полипропилена, который не теряет форму при нагревании до 120 градусов. Толщина материала может варьироваться от 0,23 до 0,47 миллиметров в зависимости от модели.
Пленочные рулоны имеют длину 50 метров, а их ширина может составлять от 50 сантиметров до 1 метра.
Системы пленочного отопления подходят для всех типов финишных половых покрытий. Установка осуществляется на черновую основу, и стяжка после укладки не требуется. Облицовочный материал можно укладывать непосредственно на пленку.
Важно отметить, что такие теплые полы отличаются низким потреблением электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт в час.
Подключение теплого пола пленочного типа требует особого внимания к деталям. Эксперты отмечают, что перед началом установки важно тщательно подготовить основание, чтобы обеспечить равномерное распределение тепла. Пленочные системы, как правило, имеют низкий профиль, что позволяет их использовать даже в помещениях с ограниченной высотой потолков. Однако, для эффективной работы необходимо правильно рассчитать мощность и выбрать соответствующий терморегулятор. Специалисты также подчеркивают важность соблюдения правил электробезопасности, так как пленочные полы работают от электрической сети. Важно использовать качественные материалы и следовать рекомендациям производителя, чтобы избежать перегрева и обеспечить долговечность системы.
Критерии выбора
Модели теплых инфракрасных пленочных полов обладают уникальными техническими характеристиками. При выборе такой системы важно учитывать несколько ключевых аспектов:
- Качество и размеры пленки. В описании продукта указываются материалы и характеристики теплого пола. Чем плотнее и многослойнее пленочное покрытие, тем выше его устойчивость к механическим повреждениям. Ширина рулона должна подбираться с учетом архитектурных особенностей помещения и его площади.
- Мощность. Этот параметр зависит от площади отапливаемого помещения и назначения системы теплого пола. Для оборудования, которое будет использоваться в качестве основного источника тепла, необходима высокая мощность.
- Целостность и комплектность системы. При покупке теплого пленочного пола важно внимательно осмотреть изделие на предмет повреждений. Также следует убедиться в наличии всех компонентов, входящих в комплект отопительного устройства.
Рекомендуется приобретать качественные инфракрасные системы теплого пола в специализированных магазинах, где предоставляются сертификаты качества на продукцию и гарантии на ее использование.
| Особенность | Описание | Преимущества/Недостатки |
|---|---|---|
| Тип монтажа | Сухой монтаж под напольное покрытие (ламинат, паркет, линолеум). | Преимущества: Быстрый и чистый монтаж, не требует стяжки. Недостатки: Не подходит под плитку без дополнительных слоев. |
| Толщина пленки | Очень тонкая (0.3-0.5 мм), не поднимает уровень пола. | Преимущества: Минимальное влияние на высоту помещения. Недостатки: Требует ровной поверхности основания. |
| Равномерность нагрева | Большая площадь нагревательного элемента обеспечивает равномерное распределение тепла. | Преимущества: Отсутствие «холодных» зон, комфортный обогрев. Недостатки: Чувствительность к механическим повреждениям при неправильном монтаже. |
| Энергоэффективность | Быстрый нагрев и низкая инерционность. | Преимущества: Экономия электроэнергии за счет быстрого выхода на заданную температуру. Недостатки: Высокая пиковая мощность при включении. |
| Совместимость с напольными покрытиями | Идеально подходит для «плавающих» покрытий (ламинат, паркетная доска). | Преимущества: Не требует специальных клеев или растворов. Недостатки: Не рекомендуется использовать под ковролин с толстой подложкой, под плитку требует дополнительных слоев. |
| Подключение к терморегулятору | Подключается к стандартному терморегулятору с датчиком температуры пола. | Преимущества: Точное поддержание заданной температуры, возможность программирования. Недостатки: Необходимость правильного размещения датчика. |
| Заземление | Не требует обязательного заземления самого нагревательного элемента, но рекомендуется заземление защитного слоя. | Преимущества: Упрощенный монтаж. Недостатки: Важно соблюдать правила электробезопасности при подключении. |
| Ремонтопригодность | Локальный ремонт при повреждении участка пленки. | Преимущества: Возможность замены поврежденного участка без демонтажа всего пола. Недостатки: Требует точного определения места повреждения. |
Интересные факты
Вот несколько интересных фактов о подключении теплого пола пленочного типа:
-
Инфракрасное излучение: Пленочные теплые полы работают на основе инфракрасного излучения, которое нагревает не воздух, а предметы и поверхности в помещении. Это создает комфортное тепло и способствует равномерному распределению температуры, что может быть более эффективно по сравнению с традиционными системами отопления.
-
Легкость установки: Пленочные теплые полы отличаются простотой установки. Их можно укладывать под различные покрытия, такие как ламинат, линолеум или ковролин. Это позволяет значительно сократить время и затраты на монтаж, особенно в сравнении с водяными или электрическими системами.
-
Энергоэффективность: Пленочные теплые полы имеют низкое потребление электроэнергии благодаря своей конструкции и принципу работы. Они могут быть подключены к терморегуляторам, что позволяет точно контролировать температуру и экономить электроэнергию, особенно если использовать их в сочетании с умными системами управления домом.
Сфера применения
Пленочное отопительное оборудование находит широкое применение для обогрева различных типов помещений. Данная система может выполнять функции:
- дополнительного источника тепла,
- основного отопительного устройства.
Кроме того, теплый пол может быть установлен для поддержания комфортной температуры в отдельных зонах помещения. Пленочные полы чаще всего используются для обогрева:
- жилых комнат,
- ванных комнат,
- подсобных помещений,
- лоджий,
- санузлов,
- зимних садов,
- общественных зданий,
- спортивных залов.
Часто пленочные системы обогрева применяются в детских садах и игровых комнатах. Такая популярность этих устройств объясняется множеством положительных характеристик, среди которых особое внимание стоит уделить их безопасности в использовании.
Преимущества и недостатки
Теплый инфракрасный пленочный пол считается одной из самых эффективных систем обогрева полов. К его ключевым преимуществам можно отнести:
- возможность установки без значительной нагрузки на перекрытие благодаря легкому весу отопительного элемента,
- равномерный прогрев всей поверхности пола в процессе работы,
- способность продолжать функционировать даже при повреждении отдельных компонентов системы,
- отсутствие электромагнитного излучения,
- длительный срок службы,
- экономичность, так как потребление электроэнергии остается низким, если система не используется в качестве основного источника тепла,
- простота монтажа.
Для укладки пленки не требуется стяжка, а финишное покрытие можно применять независимо от его типа. Система быстро нагревается, не пересушивая воздух в помещении.
Среди недостатков теплого пленочного пола иногда упоминают низкую устойчивость к механическим повреждениям и относительно высокую цену на качественные изделия.
Особенности монтажа
Установка пленки для обогрева полов не является сложной задачей, однако подключение устройства требует внимательности и определенных навыков. Неправильное подключение может привести к быстрому выходу из строя всей системы. Поэтому, если вы планируете самостоятельно монтировать пленочный теплый пол, важно следовать рекомендованной схеме и учитывать все технологические особенности, указанные в инструкции к отопительному оборудованию.
Схема и особенности укладки
Перед тем как начать укладку пленки, важно тщательно рассчитать размеры помещения. Укладку можно осуществлять как вдоль, так и поперек комнаты. Расположение материала, который излучает инфракрасное тепло, должно учитывать особенности планировки.
Стандартная схема монтажа
Если система обогрева будет использоваться в качестве основного источника тепла, то пленка должна покрывать не менее 60% площади пола. В случае, если оборудование устанавливается как дополнительный источник тепла, укладку можно производить на отдельных участках. Также стоит помнить, что минимальное расстояние от стен должно составлять 20 сантиметров.
Чтобы избежать перегрева системы, рекомендуется не укладывать пленку под крупной бытовой техникой и массивной мебелью. Кроме того, следует избегать нахлеста полос пленки, а нарезку материала выполнять строго по указанным на нем линиям.
Укладывать пленку нужно так, чтобы элементы нагрева были направлены вверх, а медные полосы находились внизу. Для правильного монтажа устройства необходимо следовать всем рекомендациям по укладке, указанным производителем в прилагаемой инструкции.
Подготовка основания
Монтаж пленочного теплого пола производится на бетонную черновую стяжку. Ключевым требованием для установки является наличие чистого и ровного основания. В случае, если предыдущее покрытие имеет значительные повреждения, его необходимо удалить. На поверхности пола не должно быть ни грязи, ни пыли.

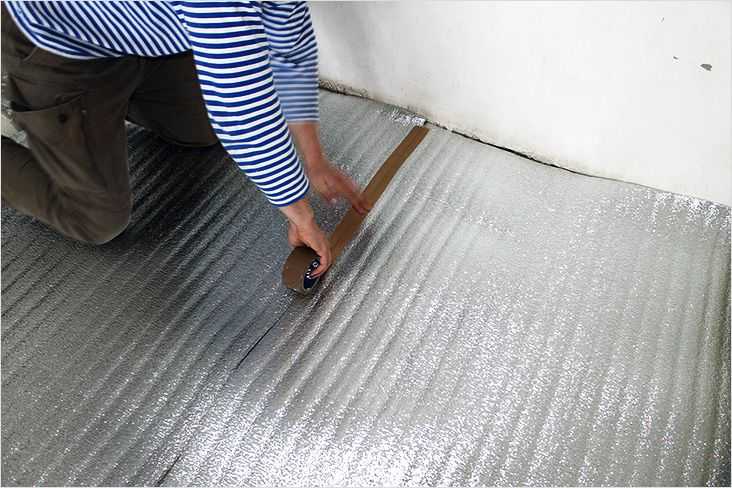

Укладка теплоотражающей подложки с фольгированным слоем
Укладка подложки
Установка теплого инфракрасного пола подразумевает использование специализированной подложки. Теплоотражающий материал равномерно укладывается на заранее подготовленное основание.
Подложка должна быть установлена так, чтобы она плотно прилегала к стенам. Для соединения ее полос можно воспользоваться скотчем. Края теплоотражающего материала также фиксируются, для чего подойдет степлер.

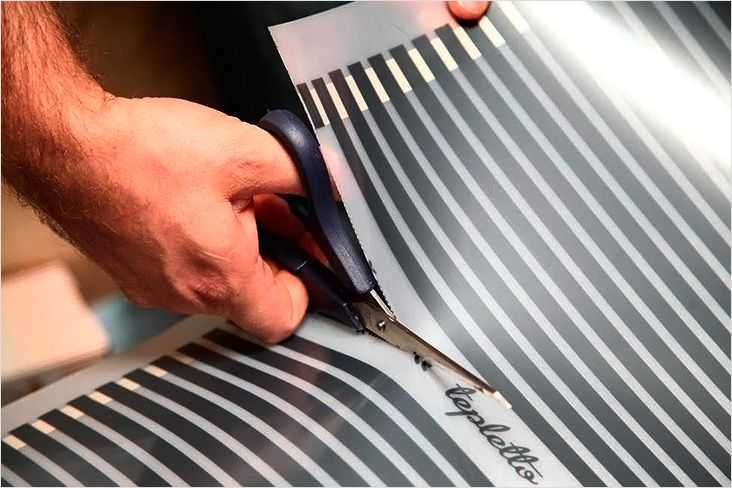

Пленку необходимо нарезать на куски нужной длины по заранее намеченным линиям.

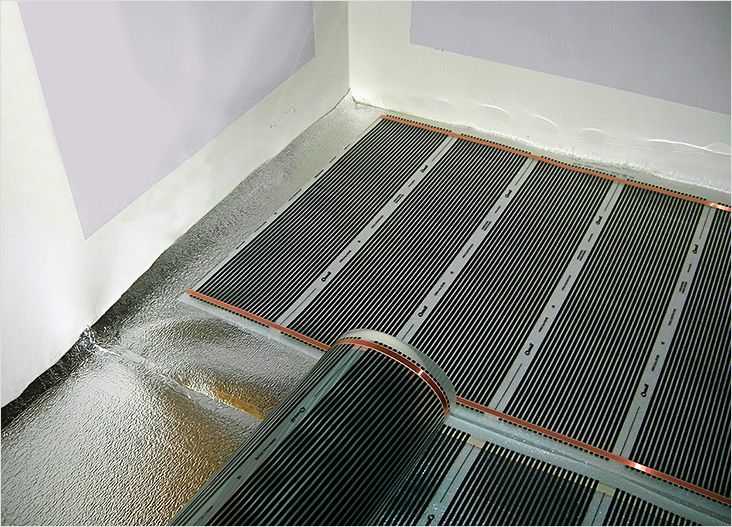

Монтаж пленки
Укладывать пленку следует согласно заранее разработанному плану. Полосы из полипропиленового материала нарезаются на нужные фрагменты по указанным меткам. При этом пленка должна быть расположена от одной стены до другой в виде непрерывного слоя.
После того как полосы будут размещены, их необходимо закрепить на подложке с помощью скотча. Все места разрезов, где находятся медные проводники, обязательно должны быть изолированы.
Подключение
Для подключения контактов необходимо выполнить следующие шаги:
- медные полосы фиксируются с помощью специального зажима,
- одна сторона клеммы должна располагаться внутри пленки, а другая — снаружи,
- для надежного соединения контактов зажимы следует плотно прижать с обеих сторон пленочного материала,
- к правильно установленным клеммам подключаются провода, чередуя «фазу» и «ноль»,
- места соединений контактов полностью изолируются специальным битумным скотчем.
Рекомендуется укладывать все участки с контактами в заранее вырезанные углубления в подложке. Это позволит избежать образования выступов и обеспечит ровную поверхность.

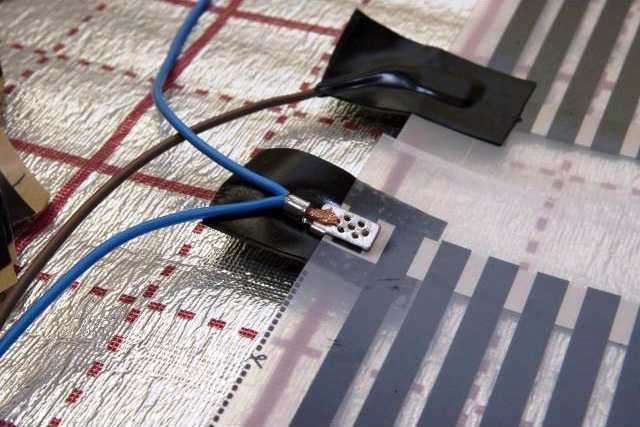

Подключение проводов к полотнищам пленки.

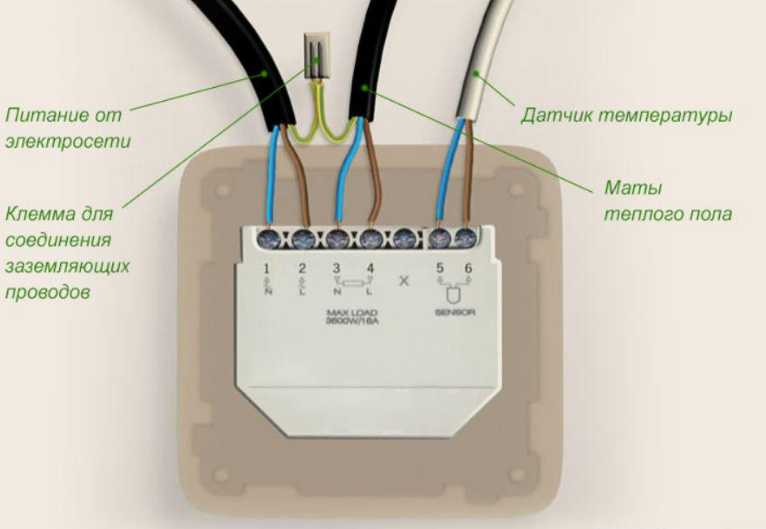

Установка терморегулятора и датчика
Перед установкой системы необходимо заранее определить место для размещения терморегулятора на стене. Рекомендуется устанавливать его вблизи существующей электрической проводки, при этом важно, чтобы мебель и другие предметы в комнате не мешали доступу к устройству.
Все провода, которые идут от установленного терморегулятора, должны быть уложены в штробу. Контакты, подключенные к пленке, должны находиться со стороны терморегулятора для удобства подключения.
Датчик следует закрепить с помощью скотча под пленочным покрытием. Его расположение должно быть близким к терморегулятору. Чтобы датчик не выступал над поверхностью пленки, рекомендуется углубить его в подложку.
После завершения установки и подключения всего оборудования для теплого пленочного пола необходимо провести пробный запуск системы.
Укладка финишного покрытия
Укладку напольного покрытия следует начинать только после тщательной проверки функционирования системы отопления.
Мягкие отделочные материалы, такие как линолеум или ковролин, лучше всего укладывать на слой ДВП или использовать другой древесный материал небольшой толщины. Это поможет предотвратить возможные механические повреждения оборудования отопления в будущем.
Для более прочных напольных покрытий достаточно использовать тонкую полиэтиленовую подложку в качестве защиты.
Возможные ошибки монтажа
Для корректной работы пленочной системы обогрева необходима высокая точность при укладке и подключении всего оборудования. Во время самостоятельного монтажа часто возникают ошибки. Поэтому важно знать, что нельзя делать при установке такого типа системы:
- укладывать пленку с нахлестом,
- использовать один терморегулятор для двух разных контуров,
- фиксировать пленку к основанию с помощью гвоздей или других острых крепежей,
- размещать оборудование рядом с другими отопительными приборами,
- подключать устройство к электрической сети без изоляции контактов,
- применять в качестве подложки материалы, содержащие фольгу,
- засыпать систему цементным раствором,
- ставить крупные предметы мебели на места, где проходит пленка,
- изгибать материал с карбоновой смесью под углом 90 градусов.
Чтобы избежать повреждений пленки во время ремонтных работ в помещении, рекомендуется сохранять точные схемы ее укладки.
По сравнению с другими системами обогрева полов, установка пленочного отопительного оборудования значительно проще. Следуя схемам и инструкциям от производителя, монтаж можно выполнить самостоятельно. Однако для подключения системы к электрической сети требуются определенные профессиональные навыки. Поэтому процесс подключения всех устройств должен осуществляться квалифицированным электриком.
Обслуживание и уход за теплым полом
Обслуживание и уход за теплым полом пленочного типа являются важными аспектами, которые обеспечивают его долговечность и эффективность. Правильный уход поможет избежать поломок и снизить затраты на электроэнергию. Рассмотрим основные моменты, на которые стоит обратить внимание.
Регулярная проверка системы
Первым шагом в обслуживании теплого пола является регулярная проверка всей системы. Это включает в себя осмотр пленки на наличие повреждений, трещин или других дефектов. Также стоит проверить соединения проводов и термостата. Если вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и ремонта.
Чистка поверхности
Для поддержания эффективной работы теплого пола необходимо регулярно очищать его поверхность от пыли и грязи. Используйте мягкие моющие средства и избегайте абразивных материалов, которые могут повредить пленку. Также стоит избегать использования пароочистителей, так как высокая температура и влага могут негативно сказаться на работе системы.
Контроль температуры
Важно следить за температурным режимом работы теплого пола. Рекомендуется устанавливать термостат на оптимальную температуру, чтобы избежать перегрева. Перегрев может привести к повреждению пленки и снижению ее эффективности. Обычно оптимальная температура для комфортного обогрева составляет 25-30 градусов Цельсия.
Профилактика перегрева
Для предотвращения перегрева системы стоит использовать специальные терморегуляторы, которые автоматически регулируют температуру в зависимости от заданных параметров. Также стоит избегать установки тяжелой мебели или ковров на теплый пол, так как это может привести к локальному перегреву и повреждению пленки.
Проверка электропроводки
Периодически проверяйте состояние электропроводки, которая подключает теплый пол. Убедитесь, что нет повреждений изоляции, коррозии или других проблем. Если вы заметили какие-либо аномалии, лучше всего обратиться к квалифицированному электрику для проведения диагностики и ремонта.
Сезонное обслуживание
Сезонное обслуживание теплого пола включает в себя отключение системы на летний период, если это возможно. Перед отключением рекомендуется провести полную проверку системы, а также очистить поверхность от загрязнений. После окончания отопительного сезона стоит проверить состояние пленки и всех соединений, чтобы убедиться в их исправности перед следующим сезоном.
Заключение
Правильное обслуживание и уход за теплым полом пленочного типа помогут продлить срок его службы и обеспечить комфортные условия в вашем доме. Регулярные проверки, чистка и контроль температуры являются ключевыми аспектами, которые не следует игнорировать. Следуя этим рекомендациям, вы сможете наслаждаться теплом и уютом в вашем доме на протяжении многих лет.
Вопрос-ответ
Что нужно положить под пленочный теплый пол?
Производитель пленочных полов CALEO рекомендует использовать ламинат, ковролин, линолеум и паркетную доску.
Можно ли подключать пленочный теплый пол без терморегулятора?
Можно ли подключить теплый пол без терморегулятора? Можно.
Советы
СОВЕТ №1
Перед началом установки пленочного теплого пола обязательно проведите тщательное измерение площади помещения. Это поможет вам правильно рассчитать необходимое количество пленки и избежать лишних затрат.
СОВЕТ №2
Убедитесь, что основание, на которое будет укладываться пленочный пол, ровное и сухое. Неровности могут привести к повреждению пленки и неравномерному прогреву, что снизит эффективность системы.
СОВЕТ №3
При выборе терморегулятора обратите внимание на его совместимость с пленочным теплым полом. Правильный терморегулятор поможет вам контролировать температуру и сэкономить электроэнергию.
СОВЕТ №4
Не забывайте о правильной изоляции. Установка теплоизоляционного слоя под пленочный пол поможет минимизировать потери тепла и повысить эффективность системы отопления.
