Печь шведка — уникальное отопительное устройство, которое сочетает обогрев, приготовление пищи и водонагрев. В статье рассмотрим конструкцию, функциональные возможности и порядовку печи. Это поможет правильно выбрать, установить и эксплуатировать шведку в вашем доме, повысить комфорт и сэкономить на отоплении, создавая уют в холодное время года.
Чем отличается шведская печь от других вариаций?
В отличие от традиционной русской печи, кирпичная шведская печь имеет компактные размеры: без дополнительных конструкций она занимает всего 1 м² полезной площади, а её высота достигает 2 метров. Многофункциональность этой печи обеспечивается возможностью установки камина в гостиной, варочной поверхности на кухне, а также духовки, сушилки и лежака. При этом шведка, обладая меньшей массой по сравнению с русским аналогом, демонстрирует такую же высокую теплоотдачу.
При добавлении дополнительных задвижек можно легко переключаться между «зимним» и «летним» режимами отопления. Печь нагревается всего за 15 минут, и в отличие от других моделей, она может эффективно работать на угле, пеллетах, дровах и торфе. Даже в условиях сурового климата для поддержания комфортного микроклимата в течение суток достаточно будет лишь двух разовых топок.
Теплообменник, состоящий из вертикально или горизонтально расположенных каналов, не требует сложного технического обслуживания. При соблюдении простых правил можно избежать образования засоров от продуктов сгорания. Однако стоит помнить, что высокие эксплуатационные характеристики будут достигнуты только при использовании качественных материалов: для кладки необходимы хороший керамический и шамотный кирпич.
Единственным слабым местом данной модели может стать дверца топки. Эта деталь работает при максимальных тепловых нагрузках, и если она выполнена из штампованного листа, то быстро выйдет из строя. Наилучшим вариантом будут чугунные литые дверцы, оснащенные «усами» или креплениями в виде лапок.
Эксперты отмечают, что печь шведка представляет собой уникальное сочетание традиционных и современных технологий. Ее конструкция включает в себя массивный корпус, который обеспечивает длительное теплоотдачу, а также систему дымоходов, способствующую эффективному удалению продуктов сгорания. Функционал шведки разнообразен: она может использоваться как для обогрева помещений, так и для приготовления пищи. Порядовка, или схема укладки кирпичей, играет ключевую роль в обеспечении надежности и долговечности конструкции. Правильная последовательность укладки позволяет избежать трещин и обеспечивает оптимальную циркуляцию воздуха. Таким образом, печь шведка остается востребованным решением для тех, кто ценит комфорт и уют в своем доме.
https://youtube.com/watch?v=9nZiwGqFqqE
Конструкционные и функциональные особенности
Одним из основных достоинств кирпичной печи шведки является её компактный размер – даже самые маленькие модели способны эффективно обогревать жилые помещения. В этой конструкции продукты сгорания направляются к дымоходу через канальный дымоход. Колпаковые элементы, размещенные над сушильной камерой и топкой, играют ключевую роль в процессе теплообмена. Если вы планируете установить печь шведку с духовкой, её следует разместить на одном уровне с топкой, что способствует быстрому нагреву.
Создать печь шведку своими руками вполне возможно и без специальной подготовки, главное – проявить аккуратность.
| Аспект | Описание | Значение для пользователя |
|---|---|---|
| Конструкция | Массивная кирпичная печь с развитой системой дымоходов и теплообменников. | Высокая теплоемкость, длительное сохранение тепла, равномерный обогрев помещения. |
| Функционал | Отопление, приготовление пищи (духовка, варочная поверхность), сушка белья/грибов. | Многофункциональность, экономия пространства, возможность использования в качестве основного источника тепла и кухонного оборудования. |
| Порядовка | Детальная схема укладки каждого ряда кирпичей, определяющая внутреннюю структуру печи. | Обеспечивает правильную работу печи, оптимальную тягу, максимальную теплоотдачу и безопасность эксплуатации. |
| Материалы | Шамотный кирпич, полнотелый керамический кирпич, глина, песок, чугунное литье. | Долговечность, надежность, экологичность, устойчивость к высоким температурам. |
| Размеры | Варьируются в зависимости от площади отапливаемого помещения и желаемого функционала. | Возможность адаптации под конкретные нужды и размеры помещения. |
| Дымоходы | Сложная система горизонтальных и вертикальных каналов для отвода дыма и максимального отбора тепла. | Высокий КПД, эффективное использование топлива, минимальные теплопотери. |
| Духовка | Встроенная камера для выпечки и запекания. | Возможность приготовления разнообразных блюд, экономия электроэнергии/газа. |
| Варочная поверхность | Чугунная плита для приготовления пищи. | Удобство приготовления, возможность использования различных видов посуды. |
| Эстетика | Классический дизайн, возможность облицовки различными материалами. | Украшение интерьера, создание уютной атмосферы. |
| Обслуживание | Регулярная чистка дымоходов, контроль состояния печи. | Долговечность, безопасность, эффективная работа печи. |
Интересные факты
Вот несколько интересных фактов о печи шведке:
-
Уникальная конструкция: Печь шведка сочетает в себе функции отопления и приготовления пищи. Она имеет несколько камер: топку, варочную поверхность и дымоход, что позволяет эффективно использовать тепло. Благодаря своей конструкции, шведка может долго сохранять тепло, что делает её экономичной в использовании.
-
Порядовка и теплоотдача: Порядовка шведки — это особая схема укладки кирпичей, которая обеспечивает оптимальную циркуляцию дымовых газов. Это позволяет не только эффективно нагревать помещение, но и минимизировать потери тепла. Правильная порядовка также способствует долговечности конструкции.
-
Многофункциональность: Шведка может быть адаптирована под различные нужды. Например, в некоторых вариантах предусмотрены дополнительные элементы, такие как духовка, что позволяет использовать печь не только для отопления, но и для выпечки. Это делает шведку популярной в загородных домах и дачах, где важна универсальность отопительных систем.
https://youtube.com/watch?v=HLkZEYAU8W0
Варочная поверхность
Печь шведка с плитой представляет собой классическую модель, в которой предусмотрена установка массивной чугунной плиты с двумя закрывающимися конфорками. Обычно размеры таких плит составляют 410х710 мм. Высота топки колеблется от 280 до 330 мм, ширина достигает 350 мм, а длина находится в пределах 550 мм.
Система газоходных каналов
Каналы могут быть как горизонтальными, так и вертикальными. Дым, проходя через них, нагревает конструкцию, что способствует обогреву помещения от стенок. Это экономичный и эффективный способ: тепло, которое в традиционных русских печах уходит через трубу, здесь направляется непосредственно на обогрев.
Если в отопительной печи шведского типа газоходные каналы расположены горизонтально, стенки конструкции прогреваются более равномерно. Однако в таком случае потребуется установить больше прочистных отверстий с литыми дверцами, что увеличит общую стоимость кладки.
Вертикально расположенные каналы могут эффективно работать и с одним техническим люком, но это приводит к другой проблеме – неравномерному нагреву печи. Щиток в первом канале, куда сразу поступают продукты горения, нагревается быстрее, чем в третьем (выходном). Это может привести к тому, что в одной комнате будет холоднее, чем в другой.
Колпаковый тип устройства функционирует с одним прочистным окошком, обеспечивая равномерный прогрев поверхности печи, и для его строительства потребуется меньше кирпича. Такой агрегат остывает медленнее, так как тепло сохраняется в верхней части колпаков, а продувание из дверец осуществляется только по центру.
Духовой шкаф
Обширный объем шкафа предоставляет возможность готовить разнообразные блюда и обеспечивает удобство в использовании. Духовка изготавливается из литого чугуна, так как использование жестяных или листовых материалов здесь неуместно. Она необходима не только для выпечки, но и благодаря своей уникальной конструкции быстро прогревает помещение сразу после растопки, если открыть дверцу.
Духовка в шведской печи выполнена из чугуна.
Корпус духовки по своим размерам соответствует топке и устанавливается в непосредственной близости, однако без прямого контакта с огнем. Рекомендуемая толщина стенок духовки составляет 4-6 мм.
Удобные пристройки – лежанка и камин
Часто отопительные устройства с лицевой или задней стороны оборудуют камином, который может быть установлен как в кухне, так и в гостиной. Дымоходы бывают объединенными и раздельными. В случае объединенного дымохода создается единая конструкция, что упрощает процесс сборки и требует меньше материалов. Однако в таком варианте можно использовать только одно из отопительных устройств — либо печь, либо камин. Раздельные дымоходы, хотя и менее экономичны при строительстве, позволяют одновременно эксплуатировать оба типа отопления.
Печи шведки с лежанкой пользуются большой популярностью. Эта конструкция устанавливается с задней стороны устройства, ее стандартные размеры составляют 7 кирпичей в длину и 3 кирпича в ширину. Дымовые каналы, расположенные внутри, при открытии определенных задвижек нагревают лежанку. Обычно такие модели печей не имеют духового шкафа.

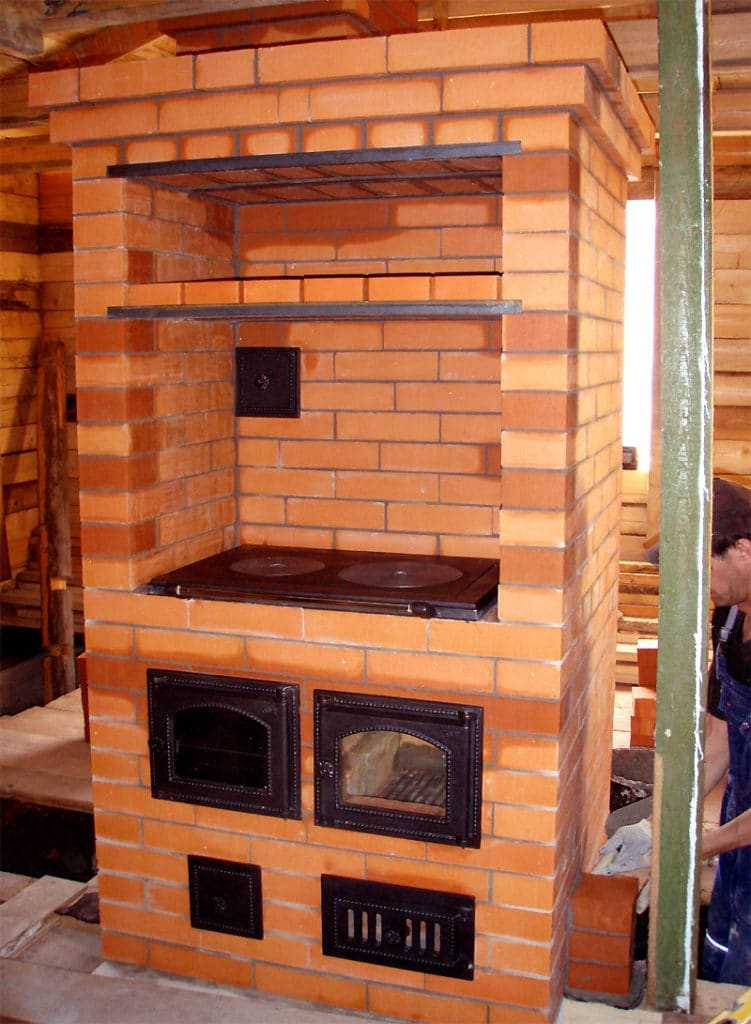

Вспомогательные полки и ниши
На передней панели шведских печей размещены две большие полки, обе из которых находятся выше варочной поверхности. Нижняя полка подвергается более интенсивному нагреву, в то время как верхняя полка использует лишь тепло, исходящее от кирпича. Если закрыть нишу деревянной или металлической дверцей, получится своеобразная низкотемпературная духовка.
Дополнительные полки и ниши в шведской печи часто применяются для сушки ягод и грибов.
В более простых моделях используются прямые горизонтальные перекрытия. Однако арочные конструкции выглядят гораздо эффектнее и могут стать настоящей изюминкой интерьера, хотя их сборка требует больше усилий и увеличивает расход материалов.
Печь шведка своими руками: порядовка модели с 3 режимами
Работа классических конфигураций не предполагает наличие различных режимов, и в зимний период такие устройства сложно растопить – дым проникает в помещение. Если предусмотрен «летний» режим, задвижку открывают лишь после прогрева запущенного участка дымохода. В течение этих пяти минут происходит перепад температур, который создает необходимую тягу. Третий режим, называемый «осенним», улучшает работу устройства в весенне-осенний период эксплуатации.
Обзор расходных материалов
Такие конструкции имеют компактные размеры – достаточно 30 рядов, плюс еще 2 ряда для формирования трубы. Эта кирпичная шведская печь имеет размеры 114х76 см и высоту 210 см. Параметры трубы и используемые для нее материалы обычно указываются отдельно в порядовках.
Необходимые материалы для кладки:
- красный полнотелый печной кирпич,
- огнеупорный (шамотный) кирпич,
- чугунная варочная плита,
- литая дверца для топки,
- дверцы для прочистных отверстий и поддувала,
- задвижки,
- колосниковая решетка,
- духовой шкаф,
- стальные уголки,
- листовой металл.
Раствор для кладки готовится на основе глины.
Порядовка печи шведки
Первые два ряда укладываются сплошными из печного кирпича с перевязкой. Важно строго соблюдать геометрию, обеспечивая прямые углы и равные диагонали.
Для третьего ряда используются шамотные кирпичи, к которым добавляется один красный кирпич. На этом этапе формируется зольная камера и отсек для духовки, а также создается вертикальный канал к нижнему колпаку. Кирпичи, предназначенные для прохода, подрезаются. В боковых стенках следует предусмотреть прочистные отверстия, а также установить дверцу зольника.
Четвертый ряд укладывается аналогично, но проход между духовкой и колпаком немного сужается. Над дверцей зольника устанавливаются две металлические полоски, которые в пятом ряду закрываются кирпичами. На этой стадии также устанавливается колосниковая решетка, проход к колпаку еще больше сужается. На этом и последующих этапах используется только шамотный кирпич.
На шестом этапе начинает формироваться топка. При создании входа в нее два кирпича обрезаются под острым углом. Здесь же перекрывается проход между духовкой и колпаком, устанавливается духовая камера. В седьмом ряду продолжается выкладка топки, в которую вставляется дверца.
В восьмом-десятом рядах оформляется топливная камера, снова используется часть красного кирпича. Здесь же обкладывается духовой шкаф. Десятый ряд знаменует объединение топки и духового шкафа.
В одиннадцатом ряду закладывается канал для «летнего» режима, в шамотном материале вырезаются пазы для установки чугунной плиты (при этом необходимо учитывать тепловое расширение), а в зазоры помещается асбестовый шнур. Внешний край варочной поверхности изолируется металлическим уголком.
На двенадцатом этапе оформляется варочная камера и закладывается канал «летнего» режима. Нижний колпак завершается в тринадцатом ряду, его закрывают красным кирпичом. В четырнадцатом ряду выполняется косой подпил одного кирпича в правом вертикальном канале.
Пятнадцатый и шестнадцатый ряды – это укладка первого горизонтального канала. Семнадцатый ряд аналогичен, здесь также устанавливаются опоры для свода над варочной поверхностью – уголок и две металлические полосы. В восемнадцатом и девятнадцатом рядах закрывается свод, устанавливается задвижка для «летнего» режима.
Двадцатый ряд – это закладка сушильной ниши, второго горизонтального канала и «осенней» задвижки. Двадцать первый ряд готовит к перекрытию «летнего» канала и формирует отверстие для прочистной дверцы.
В двадцать втором ряду «летний» канал делится на две части, а в двадцать третьем происходит их перекрытие. В двадцать четвертом ряду закладывается малая сушильная камера, на следующем этапе объединяются третий горизонтальный канал и два уже сформированных вертикальных. Двадцать шестой ряд сосредоточен на горизонтальном канале, идет подготовка к установке заслонки.
Двадцать седьмой ряд завершает формирование сушильных камер, следующим шагом происходит перекрытие всех каналов, кирпичи укладываются с выступом в 3 см, выводится основной дымовой канал. В двадцать девятом ряду выступ увеличивается еще на 3 см, продолжается формирование дымового канала, следующий этап аналогичен, но уже в первоначальных размерах.
На завершающих этапах осуществляется вывод дымовой трубы на необходимую высоту.
Зимой используется вся мощность конструкции, подключается базовый режим. «Летняя» ступень, благодаря задвижке, задействует лишь часть потенциала, а «осенняя» позволяет использовать чуть больше половины каналов. Эти меры помогают оптимизировать процесс отопления и сэкономить топливо.
https://youtube.com/watch?v=vOJ-TRPJdxk
Уход и обслуживание шведской печи
Уход и обслуживание шведской печи являются важными аспектами, которые обеспечивают ее долговечность и эффективность в эксплуатации. Правильный уход позволяет избежать многих проблем, связанных с накоплением сажи, образованием трещин и другими повреждениями, которые могут возникнуть в процессе эксплуатации.
Первым шагом в уходе за шведской печью является регулярная чистка дымохода. Это необходимо делать не реже одного раза в год, а в случае интенсивного использования – и чаще. Накопление сажи и копоти в дымоходе может привести к его засорению, что, в свою очередь, увеличивает риск возникновения пожара и снижает тягу. Для чистки дымохода можно использовать специальные щетки, а также обращаться к профессиональным трубочистам.
Вторым важным аспектом является осмотр и чистка топки. Необходимо регулярно удалять золу и остатки топлива, чтобы обеспечить нормальную циркуляцию воздуха и предотвратить перегрев печи. Также стоит проверять состояние кирпичной кладки и швов, так как со временем они могут разрушаться. В случае обнаружения трещин или повреждений, их следует немедленно заделать специальными растворами или обратиться к специалистам для проведения ремонта.
Кроме того, важно следить за состоянием дверок и заслонок. Они должны плотно закрываться, чтобы предотвратить утечку тепла и дымовых газов в помещение. Если дверцы не закрываются должным образом, необходимо заменить уплотнители или отрегулировать механизм закрывания.
Не менее важным является контроль за температурным режимом работы печи. Шведская печь должна работать в оптимальном температурном диапазоне, чтобы избежать перегрева и повреждений. Для этого рекомендуется использовать термометры, которые помогут контролировать температуру в топке и дымоходе.
Также стоит обратить внимание на использование качественного топлива. Древесина должна быть хорошо высушенной, так как использование сырого или некачественного топлива может привести к образованию большого количества сажи и копоти, что негативно сказывается на работе печи.
Наконец, стоит помнить о необходимости периодического проведения профилактических осмотров печи специалистами. Это поможет выявить возможные проблемы на ранних стадиях и избежать серьезных поломок в будущем. Регулярное обслуживание шведской печи не только продлевает ее срок службы, но и обеспечивает комфорт и безопасность в вашем доме.
Вопрос-ответ
Как устроена шведка?
Печь «шведка» состоит из топливника (топки) или камеры сгорания, поддувала (реже — подовые печи без поддувала) и варочной плиты или настила. Дымооборотов или каналов для дымовых газов (мы их коснёмся позже) и трубы. Дрова укладывают в топливник на колосник и поджигают.
Как устроена печь Голландка?
Печь-голландка делается из кирпича, который долговечен и очень теплоемок. Особенность её конструкции – вертикальные дымообороты в количестве от 6 до 10 каналов. По ним, то поднимаясь вверх, то опускаясь при остывании и снова нагреваясь внизу, движутся потоки дыма.
Что такое шведская печь?
Шве́дка, шведская печь — кирпичная печь для отопления жилых помещений и приготовления пищи. Имеет варочную поверхность (металлическую плиту), которая находится в углублении её корпуса (в нише). Для шведки также характерно наличие духового шкафа.
Советы
СОВЕТ №1
Перед началом строительства печи шведки тщательно изучите её конструкцию и порядовку. Это поможет вам понять, как правильно расположить кирпичи и какие материалы понадобятся. Используйте схемы и чертежи, чтобы избежать ошибок в процессе кладки.
СОВЕТ №2
Обратите внимание на выбор качественных материалов. Для кладки печи лучше использовать огнеупорный кирпич и специальный печной раствор. Это обеспечит долговечность и эффективность работы вашей шведки.
СОВЕТ №3
Не забывайте о вентиляции. Правильная циркуляция воздуха в помещении, где установлена печь, поможет избежать накопления угарного газа и обеспечит комфортные условия для обогрева. Убедитесь, что в комнате есть окна или специальные вентиляционные отверстия.
СОВЕТ №4
Регулярно проводите техническое обслуживание вашей печи шведки. Чистка дымохода и проверка состояния кирпичной кладки помогут предотвратить возможные проблемы и продлить срок службы печи.
