Комфорт и уют в доме становятся важными аспектами жизни, и система теплого пола — одно из эффективных решений для поддержания нужной температуры. Подключение теплого пола к терморегулятору — ключевой этап, обеспечивающий автоматизацию управления температурой и экономию энергоресурсов. В статье рассмотрим особенности монтажных работ, чтобы избежать распространенных ошибок и обеспечить надежную эксплуатацию системы.
Необходимость терморегуляции пола
Терморегуляция в системе отопления «теплый пол» играет ключевую роль. С помощью терморегулятора обеспечивается поддержание постоянной температуры в системе, а также осуществляется включение и отключение нагревательных элементов. Устройство фиксирует данные с температурного датчика и автоматически отключает систему, когда она достигает заданного температурного порога. При этом терморегулятор продолжает функционировать, контролируя обстановку.
Как только датчик фиксирует снижение температуры, терморегулятор вновь активирует систему, подавая электричество. Напольное покрытие начинает прогреваться снова. Наибольшей популярностью пользуются надежные механические и простые электронные терморегуляторы. Более сложными являются программируемые электронные термостаты. Однако различия в их конструктивных особенностях не влияют на схему подключения теплого пола к терморегулятору и электросети.
Подключение теплого пола к терморегулятору требует внимательного подхода и соблюдения ряда важных нюансов. Эксперты отмечают, что правильный выбор терморегулятора является ключевым моментом, так как он должен соответствовать типу системы отопления и мощности пола. При монтаже необходимо учитывать расположение термодатчика: его следует устанавливать в месте, где температура будет наиболее стабильной, вдали от источников тепла и сквозняков.
Кроме того, важно правильно выполнить электроподключение, чтобы избежать перегрузок и обеспечить надежную работу системы. Специалисты рекомендуют использовать качественные материалы и следовать инструкциям производителя. Наконец, тестирование системы после установки поможет выявить возможные ошибки и гарантировать комфортное отопление в будущем.
Разновидности терморегуляторов для теплого пола
Для того чтобы система теплого пола работала эффективно и экономично, необходимо обеспечить правильное управление. В этом контексте эксперты рекомендуют обязательно подключать теплый пол не только к электросети, но и к терморегулятору, применяя любое подходящее устройство.
| Этап монтажа | Описание действия | Важные нюансы |
|---|---|---|
| 1. Подготовка основания | Очистка поверхности от мусора, пыли и неровностей. При необходимости — выравнивание стяжкой. | Основание должно быть сухим, чистым и ровным для равномерного распределения тепла и предотвращения повреждения кабеля. |
| 2. Укладка теплоизоляции | Размещение теплоизоляционного материала (например, пенополистирола, экструдированного пенополистирола) на подготовленное основание. | Теплоизоляция предотвращает потери тепла вниз, направляя его вверх, что повышает эффективность системы и снижает энергопотребление. |
| 3. Монтаж нагревательного элемента | Укладка нагревательного кабеля, матов или пленки согласно схеме раскладки, с соблюдением шага укладки и отступов от стен. | Важно избегать пересечения кабелей, перегибов и механических повреждений. Соблюдение шага укладки обеспечивает равномерный нагрев. |
| 4. Установка датчика температуры пола | Размещение датчика температуры пола в гофрированной трубке между витками нагревательного элемента, примерно посередине между двумя кабелями. | Датчик должен быть легко извлекаемым для замены. Его правильное расположение обеспечивает точное измерение температуры пола. |
| 5. Подключение терморегулятора | Подключение силовых проводов нагревательного элемента, датчика температуры и питающего кабеля к соответствующим клеммам терморегулятора. | Строго следуйте схеме подключения, указанной в инструкции к терморегулятору. Все соединения должны быть надежными и изолированными. |
| 6. Проверка работоспособности | Включение системы и проверка нагрева пола, а также корректной работы терморегулятора и датчика. | Проверка проводится до заливки стяжки или укладки финишного покрытия, чтобы при необходимости устранить неполадки. |
| 7. Заливка стяжки (для кабельных систем) | Заливка нагревательного элемента цементно-песчаной стяжкой или специальной самовыравнивающейся смесью. | Толщина стяжки должна соответствовать рекомендациям производителя. Важно избегать образования воздушных пузырей. |
| 8. Укладка финишного покрытия | После полного высыхания стяжки (для кабельных систем) или непосредственно на нагревательный элемент (для матов и пленки) укладывается финишное напольное покрытие. | Выбирайте напольное покрытие, совместимое с системой теплого пола (плитка, ламинат, паркетная доска с соответствующей маркировкой). |
Интересные факты
Вот несколько интересных фактов о подключении теплого пола к терморегулятору и особенностях выполнения монтажных работ:
-
Типы терморегуляторов: Существуют различные типы терморегуляторов для теплых полов, включая механические, электронные и программируемые. Программируемые терморегуляторы позволяют задавать расписание работы системы, что помогает экономить электроэнергию и поддерживать комфортную температуру в помещении в зависимости от времени суток.
-
Сенсорное расположение: Правильное размещение температурного датчика терморегулятора критически важно для эффективной работы системы. Датчик должен быть установлен на уровне пола, вдали от источников тепла (например, радиаторов или солнечного света), чтобы избежать искажений в показаниях температуры.
-
Электрическая безопасность: При подключении теплого пола к терморегулятору необходимо соблюдать правила электробезопасности. Важно использовать защитные устройства, такие как УЗО (устройство защитного отключения), чтобы предотвратить возможные короткие замыкания и защитить систему от перегрузок.
Электромеханические
Эти устройства считаются одними из самых простых. По своим функциональным характеристикам они схожи с регуляторами обычного утюга и помогают поддерживать необходимую температуру в помещении.
Электронные
Их альтернативное название – цифровые. Этот вид устройств позволяет на текущем экране контролировать температуру напольного покрытия.

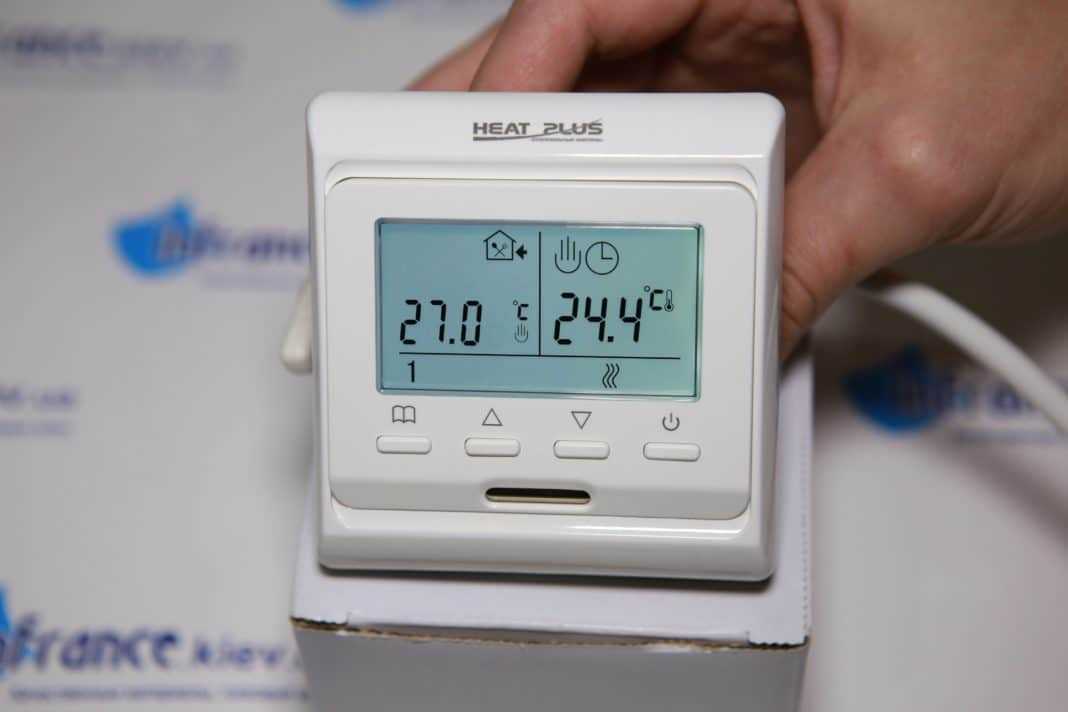

Электронный терморегулятор для системы теплого пола.
Программируемые
С их использованием можно настраивать различные режимы отопления на конкретные временные промежутки. Каждое утро пол будет прогреваться, в течение рабочего дня система автоматически выключится, а перед вашим возвращением домой снова включится.
Читайте также:
Общие принципы подключения
При установке системы теплого пола любого электрического типа важно заранее выбрать место для термостата. Этот прибор будет контролировать всю систему, поддерживать необходимую температуру и связывать нагревательные элементы с электросетью. Устройства с встроенными датчиками, которые измеряют температуру в помещении, устанавливаются на стене на высоте не менее 1,5 метра от пола. Место установки должно быть защищено от источников тепла или находиться на достаточном расстоянии от них.
Перед подключением терморегулятора и установкой электрического теплого пола необходимо решить, каким образом будет осуществлено подключение. Можно выбрать стационарное подключение от электрического щита или использовать обычную розетку.
Многие модели терморегуляторов имеют на своих корпусах схемы подключения, что значительно упрощает процесс установки теплого пола. Благодаря этому, вы сможете выполнить все работы самостоятельно, без привлечения специалистов.

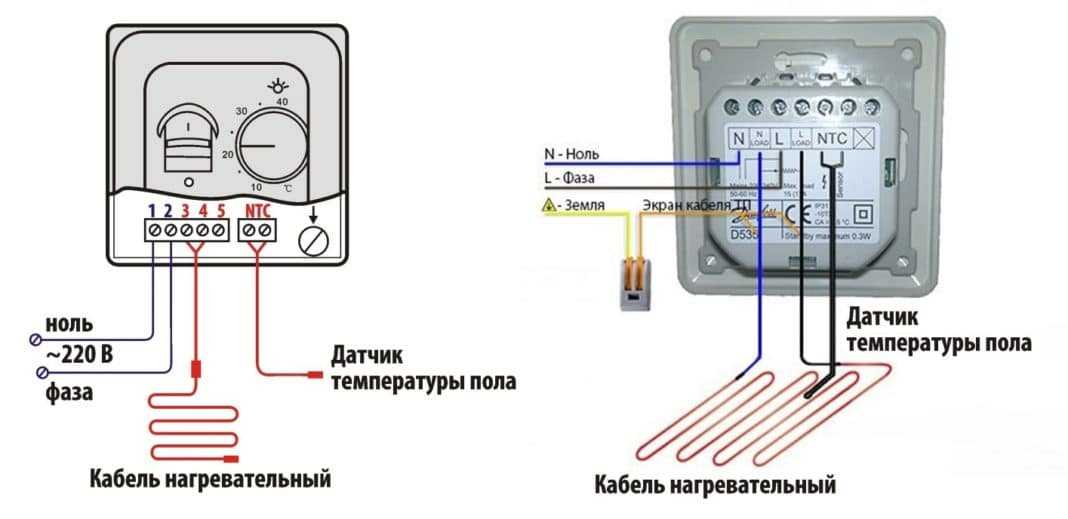

Схема подключения теплого пола к терморегулятору
После установки термостата необходимо вывести на распределительную коробку фазу, ноль и заземление. В стене делается канавка, в которую укладываются пластиковые трубки. В одной из трубок размещается силовой провод нагревательного кабеля, а в другой – провод датчика, который будет находиться под напольным покрытием. После завершения всех подготовительных работ можно переходить к монтажу системы отопления, следуя схеме подключения теплого пола к терморегулятору.
Кстати, в интернете легко найти видео с пошаговой инструкцией по подключению термостата.
Схема подключения
Давайте изучим самые популярные способы подключения электрического теплого пола к терморегулятору.

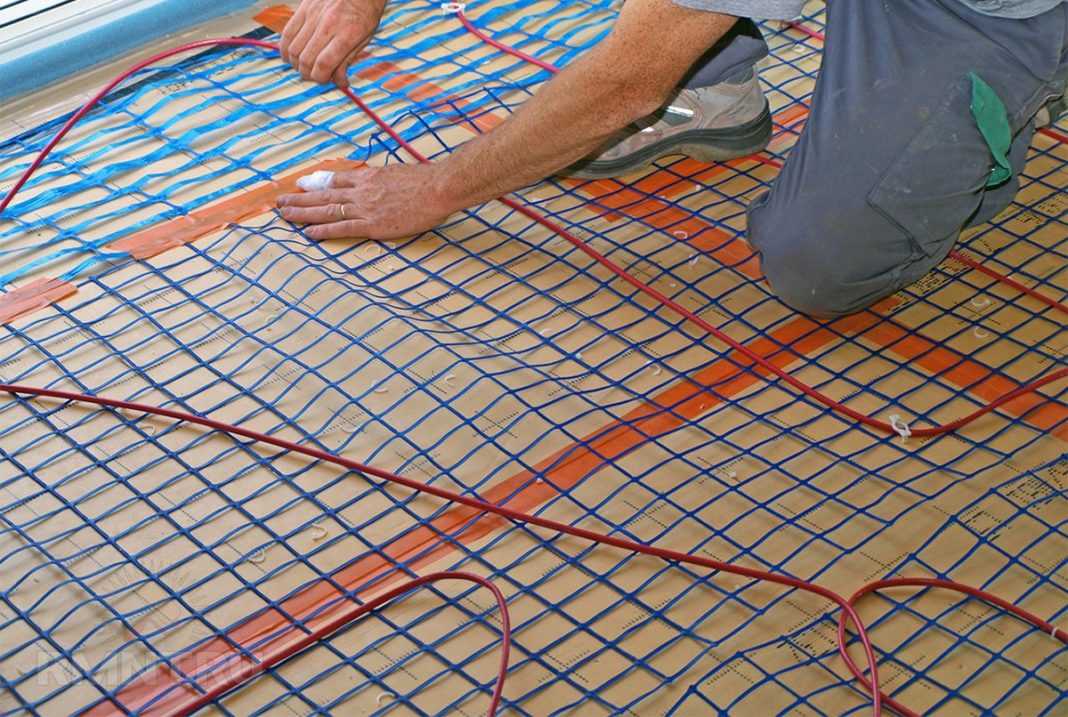

Кабельный пол
Сначала необходимо выровнять поверхность, после чего вдоль стен устанавливается демпферная лента, а затем укладывается теплоизоляционный слой. Монтаж кабеля допускается и на черновом полу, но только в том случае, если помещение, находящееся этажом ниже, отапливается. Перед укладкой кабеля следует провести силовую проводку к термостатной коробке, чтобы соединительная муфта оказалась внутри бетонной стяжки.
Устанавливается система теплого пола, которая подключается по определенной схеме: на черновом полу или теплоизоляционном слое размещается монтажная лента, предназначенная для фиксации кабеля. Наиболее удобный способ укладки – это метод «змейка». Важно соблюдать одно ключевое условие – кабель должен прокладываться так, чтобы избежать его пересечения.
Крепежные элементы монтажной ленты помогут равномерно распределить проводник. После завершения укладки кабеля устанавливается датчик, который помещается в пластиковую трубку. Завершающим этапом всех работ является проверка качества выполнения. С помощью тестера нужно убедиться, что сопротивление кабеля соответствует значениям, указанным в паспорте. После этого можно переходить к устройству стяжки.
Перед тем как подключить систему теплого пола к электричеству, убедитесь, что стяжка полностью высохла. Как только половое покрытие достигнет необходимой прочности, провода нагревательных элементов и датчика подключаются к электрической проводке, которая питает всю систему, и выводятся на термостат, фиксируясь винтовыми зажимами. Этот этап считается наиболее сложным, поэтому его лучше доверить профессионалам. В противном случае, рекомендуется найти в интернете видео, демонстрирующее процесс подключения теплого пола к терморегулятору, перед тем как приступить к работе.
Тепловые маты
Подключение системы электрического теплого пола к терморегулятору не вызывает особых трудностей. Процесс монтажа схож с укладкой кабельного обогрева. Давайте обсудим ключевые отличия, которые могут возникнуть в ходе выполнения работ.
Тепловые маты состоят из тонких нагревательных кабелей, которые закреплены на термостойкой пленке. Поскольку шаг укладки уже установлен, необходимо определить площадь, на которой будет размещена система, предварительно рассчитав ее удельную мощность.
Перед тем как подключить пленочный теплый пол, пленку с прикрепленным кабелем раскладывают на бетонной основе, затем заливают тонкий слой стяжки или наносят плиточный клей, после чего укрывают выбранным материалом для финишной отделки. В данном случае теплоизоляционный слой не используется, так как он может привести к перегреву всей системы.
Общая толщина конструкции не превысит полутора сантиметров, поэтому для установки датчика потребуется сделать выемку в полу.
Если во время подключения пленочного теплого пола к терморегулятору окажется недостаточно холодных концов, можно вырезать часть кабеля из мата. Соединительная муфта устанавливается в стяжке.
Поскольку тепловой мат является разновидностью нагревательного кабеля, процесс монтажа этих двух систем практически идентичен. Главное отличие заключается в том, что маты устанавливаются быстро и без лишних усилий. Отсутствие необходимости в теплоизоляционном слое и использование тонкой стяжки создают определенные преимущества. Стоимость такого пола будет ниже благодаря снижению потребности в материалах и объемах работ. Еще один плюс – система идеально подходит для помещений с ограничениями по увеличению толщины пола.

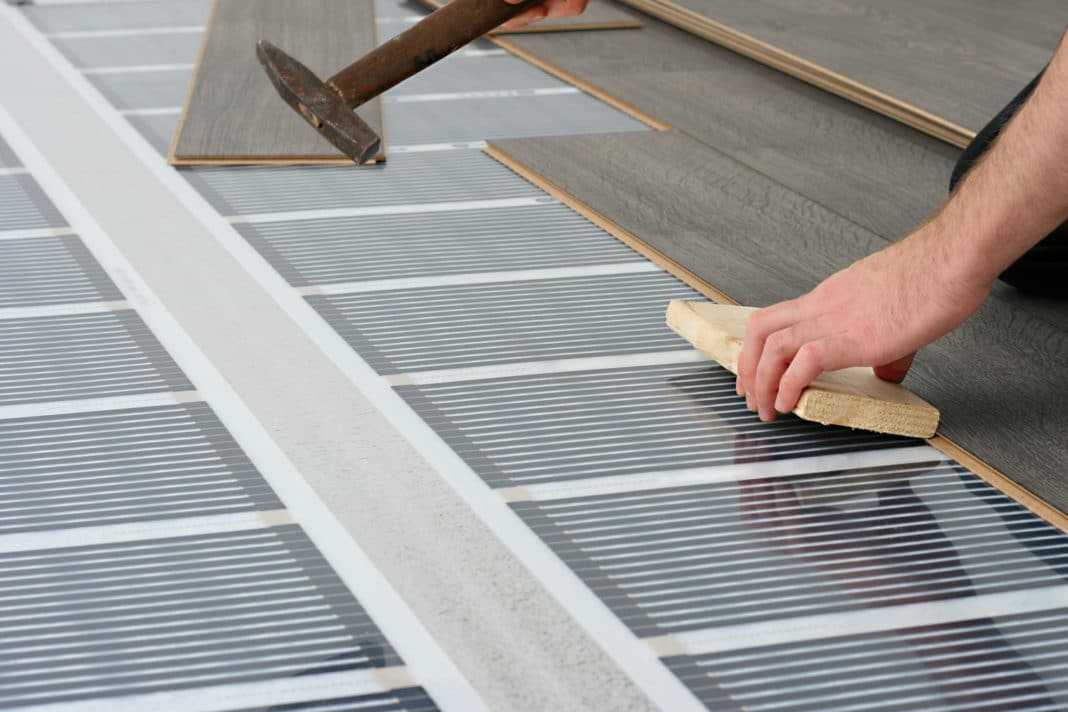

Пленочные полы
Это относительно новая форма теплого пола, в которой используется нагревательная пленка. Прежде чем подключать такую систему, важно ознакомиться с ее конструкцией. В ее состав входят нагревательные элементы, заключенные в тонкий термостойкий материал. По краям пленки проходит медный проводник, который необходимо подключить к электросети.
Подключение пленочного пола осуществляется по стандартной схеме, аналогичной той, что используется для теплых матов. Однако здесь применяется специальная подложка, которая укладывается по всей площади. Эта подложка выполнена из материала с фольгированной поверхностью, который отражает инфракрасное излучение, направляя его в обогреваемое помещение.
Датчик устанавливается в пластиковой трубке, помещенной в заранее подготовленное углубление. Также существует возможность крепления этого устройства непосредственно на поверхность пленки.
При подключении инфракрасного теплого пола к терморегулятору пленку можно разрезать на части. Разрезы выполняются по специальным линиям, которые отмечены производителем с интервалом в 20-30 см. Полосы, проводящие электричество, имеют изоляцию только с одной стороны, в то время как другая остается открытой для подключения инфракрасной системы к силовой проводке.
Пленочные листы укладываются и соединяются между собой параллельно. В конце один из проводов из пары подключается к соседнему листу, а второй используется для соединения инфракрасного теплого пола с терморегулятором.
Одной из особенностей такого теплого пола является его совместимость с большинством типов покрытий, среди которых особенно популярен ламинат. Однако не рекомендуется укладывать ковролин сверху, так как это может увеличить риск повреждения пленочного материала из-за давления, создаваемого на пол.
Распространенные ошибки при подключении
Типовые схемы подключения могут варьироваться в зависимости от модели и типа термостата. Чтобы избежать ошибок при установке, на корпусе устройства указаны все контакты.
Небольшие различия в подключении могут быть связаны с особенностями кабелей системы обогрева. Они бывают одножильными и двужильными, что создает определенные нюансы при подключении.
Двужильный кабель содержит два токоведущих проводника под одной оболочкой. Этот вариант считается более удобным, так как подключение к терморегулятору осуществляется с одного конца.
Схема подключения такова: в двужильном кабеле три провода. По коричневому и синему проводам проходит ток, а желто-зеленый провод предназначен для заземления. Коричневый и синий провода подключаются к соответствующим контактам, а зеленый идет на «землю».
Теперь рассмотрим, как подключить одножильный кабель системы теплого пола к терморегулятору. В этом случае белый провод является токоведущим, а зеленый используется для заземления.
Схема подключения одножильного кабеля к терморегулятору следующая: два белых провода одножильного кабеля подключаются к двум соседним контактам термостата, а заземляющий провод зеленого цвета выводится на третий контакт.
Вы можете убедиться, что подключение терморегулятора не представляет сложности. Схемы достаточно простые и не требуют особых навыков. Важно следовать рекомендациям производителя и соблюдать правила безопасности при работе с электрооборудованием. Главное условие, которое необходимо строго соблюдать, – это отключение автоматического выключателя перед началом подключения.
Тестирование системы после подключения
После завершения монтажа теплого пола и его подключения к терморегулятору крайне важно провести тестирование всей системы. Это позволит убедиться в правильности выполненных работ и в том, что система функционирует корректно. Тестирование включает несколько ключевых этапов, каждый из которых играет важную роль в обеспечении надежности и эффективности работы теплого пола.
1. Визуальный осмотр
Первым шагом в тестировании является визуальный осмотр всех соединений и компонентов системы. Необходимо проверить, нет ли видимых повреждений на кабелях, термодатчиках и других элементах. Убедитесь, что все соединения надежно зафиксированы и не имеют признаков коррозии или перегрева. Также стоит обратить внимание на состояние терморегулятора: его экран должен быть чистым, а кнопки – исправными.
2. Проверка электрических соединений
Следующий этап – проверка электрических соединений с помощью мультиметра. Необходимо убедиться, что напряжение на выходе терморегулятора соответствует заявленным характеристикам. Также стоит проверить сопротивление нагревательных элементов теплого пола. Оно должно находиться в пределах, указанных в технической документации. Если сопротивление значительно отличается от нормы, это может указывать на повреждение кабеля или неправильное подключение.
3. Первоначальный запуск системы
После проверки всех соединений можно переходить к первоначальному запуску системы. Включите терморегулятор и установите желаемую температуру. Важно следить за тем, как система реагирует на изменения температуры. В течение первых 30 минут работы теплого пола необходимо внимательно наблюдать за его поведением: равномерно ли нагревается поверхность, нет ли перегревов или холодных участков.
4. Проверка работы терморегулятора
Терморегулятор должен корректно реагировать на изменения температуры в помещении. Для этого можно использовать дополнительный термометр, чтобы сравнить показания с данными, отображаемыми на экране терморегулятора. Если наблюдаются значительные расхождения, возможно, потребуется откалибровать термодатчик или проверить его установку.
5. Долговременное тестирование
После первоначального запуска рекомендуется провести долговременное тестирование системы в течение нескольких дней. Это позволит выявить возможные проблемы, которые могут проявиться только при длительной эксплуатации. Важно следить за стабильностью температуры и отсутствием посторонних шумов или запахов, которые могут указывать на неисправности.
6. Заключительные проверки
По завершении тестирования необходимо провести заключительные проверки. Убедитесь, что все элементы системы работают в соответствии с техническими характеристиками. Если все проверки пройдены успешно, можно считать, что система теплого пола подключена и функционирует правильно. В противном случае стоит обратиться к специалистам для диагностики и устранения возможных неисправностей.
Таким образом, тестирование системы теплого пола к терморегулятору является важным этапом, который позволяет гарантировать безопасность и эффективность работы всей системы. Правильное выполнение всех проверок поможет избежать проблем в будущем и обеспечит комфортные условия в вашем доме.
Вопрос-ответ
Как правильно подключить теплый пол к терморегулятору?
Подключение теплого пола. Соединение теплого пола к терморегулятору происходит при помощи кабеля ПВ-3 сечением 2,5 мм². Один конец кабеля подключается к соответствующему контакту терморегулятора, а второй подсоединяется к медной шине при помощи специальных коннекторов.
Где должен стоять терморегулятор теплого пола?
Он должен располагаться на высоте 1,2 – 1,5 м от пола.
Что будет, если перепутать фазу и ноль на терморегуляторе?
Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что, естественно, не безопасно.
Можно ли укорачивать провод датчика температуры теплого пола?
Можно ли укорачивать датчик теплого пола? При укладке тёплого пола иногда провод термодатчика оказывается слишком длинным, и требуется его укорачивание. Проблем с этим нет, укорачивать датчик можно без каких-либо последствий.
Советы
СОВЕТ №1
Перед началом монтажа теплого пола обязательно ознакомьтесь с инструкцией к терморегулятору и системе отопления. Это поможет избежать ошибок и обеспечит правильное подключение всех компонентов.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты и материалы для установки. К ним могут относиться: отвертки, изолента, термоусадочные трубки и другие элементы, которые могут понадобиться в процессе работы.
СОВЕТ №3
При подключении терморегулятора следите за правильной полярностью проводов. Неправильное подключение может привести к выходу устройства из строя или неправильной работе системы отопления.
СОВЕТ №4
После завершения монтажа обязательно проведите тестирование системы. Убедитесь, что терморегулятор корректно реагирует на изменения температуры и управляет работой теплого пола.
