Система отопления обеспечивает комфорт в холодное время года, и ее работа зависит от правильной подпитки. В этой статье рассмотрим устройство и принцип работы системы подпитки, которая поддерживает необходимый уровень теплоносителя, предотвращая повреждения и обеспечивая стабильное тепло в помещениях. Понимание этих процессов поможет лучше заботиться о отопительном оборудовании и избежать проблем с его эксплуатацией.
Функция подпитки системы отопления

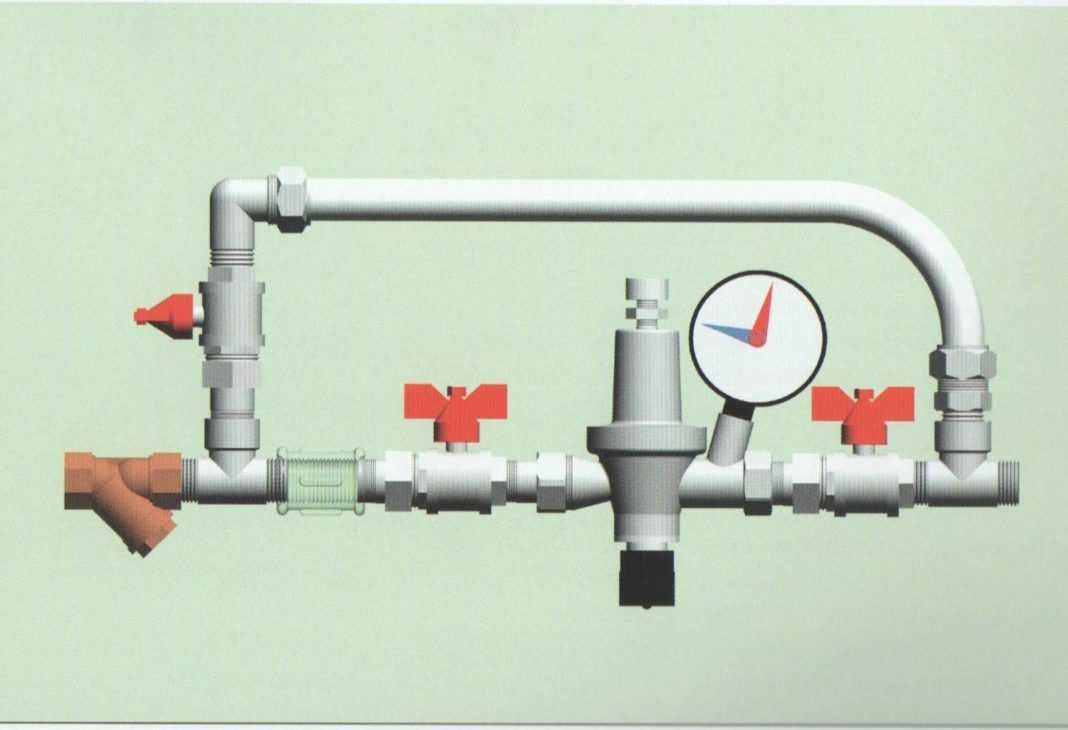

Подпитка системы отопления
К сожалению, объем рабочей жидкости в системе отопления не остается постоянным, и со временем его уровень снижается. При падении давления свободное пространство заполняется воздухом, что приводит к образованию пробок. В результате циркуляция жидкости останавливается, что может вызвать перегрев оборудования. Это, в свою очередь, может привести к поломке котла, что обернется значительными финансовыми затратами.
Рассмотрим пять основных причин утечки воды в трубах:
- При открытой системе отопления горячая вода может испаряться из расширительного бака. В этом случае заметить снижение давления в трубах несложно, как и восполнить его.
- Периодически срабатывает автоматический воздухоотводчик. Это происходит, когда клапан выпускает не только воздух, но и водяной пар. Хотя потери в этом случае не столь значительны, со временем давление может упасть до критического уровня.
- Если котел работает на максимальной мощности длительное время, для предотвращения перегрева срабатывает предохранительный клапан, что может привести к сбросу теплоносителя.
- Небольшие утечки также могут быть причиной снижения давления в трубах. Часто микроскопические трещины трудно заметить, но вода медленно уходит из системы.
- Со временем внутренняя поверхность труб может покрываться коррозией и разрушаться. Это увеличивает общий объем отопительной системы. Хотя распознать эту проблему сложно, важно продолжать следить за давлением рабочей жидкости.
Чтобы избежать подобных ситуаций, устанавливают подпитку для труб отопления. Часто для этой цели подходят автоматические устройства, которые работают непрерывно и исключают человеческий фактор. С помощью подпитки можно восполнить потерянный объем воды, что позволяет оборудованию функционировать без сбоев и экономит средства владельца помещения.
Эксперты в области отопительных систем подчеркивают важность правильной подпитки для обеспечения эффективной работы отопления. Подпитка системы отопления представляет собой процесс добавления воды в контур, что позволяет компенсировать потери, возникающие из-за утечек или испарения. Устройство для подпитки обычно включает в себя автоматический или ручной клапан, который контролирует уровень давления в системе.
Принцип работы заключается в том, что при снижении давления в системе клапан открывается, позволяя воде поступать из водопровода. Это не только поддерживает необходимый уровень давления, но и предотвращает образование воздушных пробок, которые могут негативно сказаться на циркуляции теплоносителя. Правильная настройка и регулярное обслуживание системы подпитки являются залогом долговечности и надежности отопительного оборудования.
https://youtube.com/watch?v=d0r4XuRMJhs

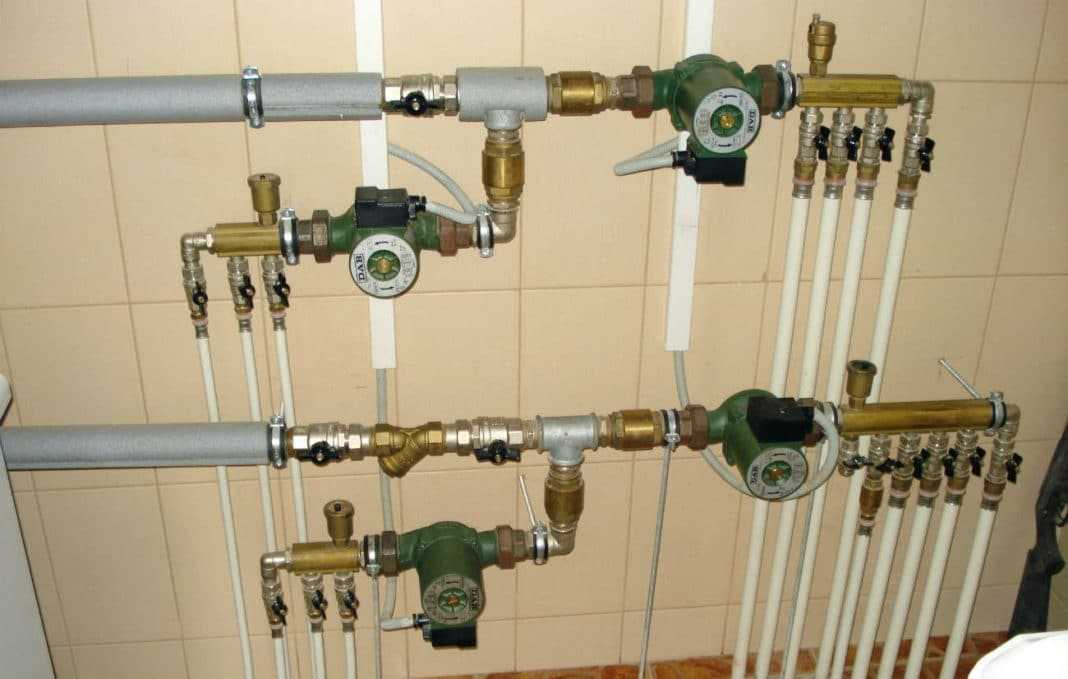

Принцип работы подпитки
Подпитка необходима для восстановления объема или давления в системе отопления. Устройство добавляет рабочую жидкость и автоматически отключается, как только основные параметры приходят в норму. Обычно оборудование подключается к холодному водопроводу, откуда и поступает жидкость. Альтернативным вариантом является накопительная емкость, в которой запас жидкости пополняется вручную, и она чаще всего используется для синтетических теплоносителей.
Существует два типа подпитки отопительных систем:
-
Ручная. Этот вариант подходит для небольших замкнутых контуров, где наблюдаются незначительные колебания давления. Для своевременного выявления утечек используется манометр. При падении давления открывается соответствующий кран, и вода подается в систему, что позволяет восполнить потери. Жидкость может перемещаться между трубами как самостоятельно, так и с помощью специального насоса. Более доступные решения имеют в расширительном баке переливную трубу, и когда уровень воды достигает определенной отметки, подача жидкости прекращается. Основным недостатком такого устройства является необходимость постоянного контроля и наличие опыта для выполнения процедуры.
-
Автоматическая. Это оборудование самостоятельно обрабатывает данные с манометра. При достижении критического уровня открывается клапан для подачи рабочей жидкости. Как и в случае с ручным управлением, иногда давление в холодном водоснабжении оказывается недостаточным, поэтому устанавливаются насосы. Когда потери воды в системе отопления восстановлены, клапан закрывается. Преимуществом автоматической системы является автоматизация процесса. Уезжая из дома на несколько дней, можно не переживать о перегреве котла или его поломке. Однако недостатком является увеличение затрат на электроэнергию.
Не всегда возникает необходимость в подпитке. Чтобы оборудование не простаивало, его можно использовать и для других задач. Оно может заполнять трубопровод водой или синтетическим теплоносителем. Это оборудование будет полезно в начале отопительного сезона, когда проводится опрессовка всей системы. Также устройство подходит для промывки труб, сброса воды или фильтрации от крупных частиц.
| Элемент системы подпитки | Устройство | Принцип работы |
|---|---|---|
| Расширительный бак | Герметичная емкость, разделенная эластичной мембраной на две части: для теплоносителя и для воздуха (или азота). | Компенсирует изменение объема теплоносителя при нагреве/охлаждении, предотвращая повышение давления и разрыв труб. Мембрана позволяет теплоносителю расширяться, сжимая газ в другой части бака. |
| Подпиточный клапан (автоматический) | Механическое устройство с пружиной и мембраной, реагирующее на изменение давления в системе. | Открывается при падении давления ниже заданного значения, подавая воду из водопровода в систему отопления. Закрывается при достижении необходимого давления. |
| Манометр | Измерительный прибор с циферблатом и стрелкой, показывающий давление. | Позволяет визуально контролировать давление в системе отопления, что важно для своевременной подпитки или выявления неисправностей. |
| Обратный клапан | Устройство, пропускающее поток жидкости только в одном направлении. | Предотвращает обратный ток теплоносителя из системы отопления в водопроводную сеть, защищая ее от загрязнения. |
| Фильтр грубой очистки | Сетчатый или картриджный элемент, задерживающий крупные частицы. | Защищает подпиточный клапан и другие элементы системы от засорения механическими примесями, содержащимися в водопроводной воде. |
| Кран подпитки (ручной) | Шаровой или вентильный кран. | Используется для ручной подпитки системы отопления в случае отсутствия автоматического клапана или при необходимости быстрого повышения давления. |
| Редуктор давления (при необходимости) | Устройство, снижающее высокое давление водопровода до рабочего давления системы отопления. | Защищает систему отопления от избыточного давления водопровода, предотвращая повреждения и утечки. |
Интересные факты
Вот несколько интересных фактов о подпитке системы отопления:
-
Автоматизация процесса: Современные системы отопления часто оснащены автоматическими устройствами для подпитки, которые контролируют уровень давления в системе. Это позволяет избежать ручного вмешательства и поддерживать оптимальные условия работы котла, что увеличивает его эффективность и срок службы.
-
Влияние на качество воды: При подпитке системы отопления используется вода, которая может содержать различные примеси. Это может привести к коррозии и образованию накипи в трубах и котлах. Поэтому многие системы оснащены фильтрами и установками для смягчения воды, что помогает продлить срок службы оборудования.
-
Учет теплопотерь: Подпитка системы отопления также связана с учетом теплопотерь в здании. Если система часто требует подпитки, это может указывать на проблемы с изоляцией или утечками, что в свою очередь может привести к увеличению затрат на отопление. Поэтому регулярный мониторинг и обслуживание системы являются важными для ее эффективной работы.
https://youtube.com/watch?v=vM2Bb6YBZCQ

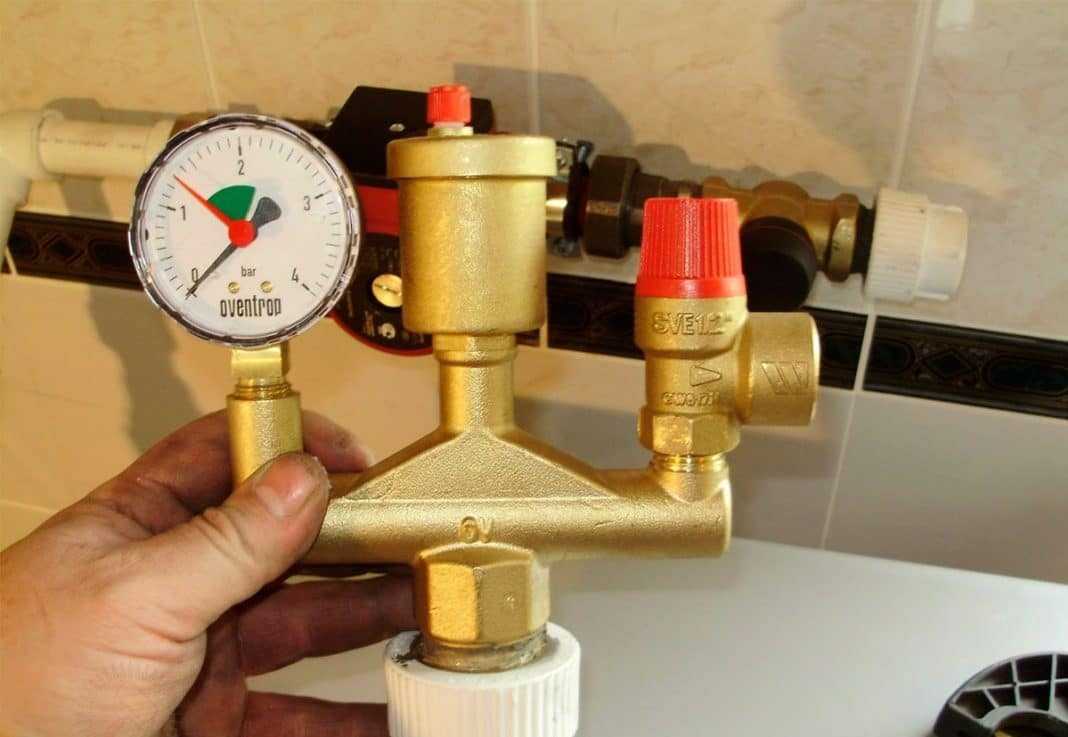

Основные элементы
Ключевые компоненты
Как и любое другое устройство, система подпитки включает в себя несколько составляющих. Давайте подробно рассмотрим каждую из них.
Исполнительный механизм
При ручном управлении используется одна задвижка, которая позволяет подавать или перекрывать поток воды. В автоматических системах могут применяться различные устройства для дистанционного управления. Наиболее распространенным решением является редукционный клапан, состоящий из трех основных компонентов: запорного клапана, обратного клапана и редуктора давления. Такой клапан может быть установлен как в механических системах, так и дополнен электрическими датчиками управления.
В исполнительном механизме задается нижний порог давления. Когда манометр фиксирует снижение давления, мембрана освобождает пружину, которая воздействует на рабочий шток, открывая отверстие клапана. Как только давление восстанавливается, мембрана снова нажимает на пружину, и шток возвращается в исходное положение, закрывая проход с помощью конуса.
Настройка порога давления, при котором начинается подача рабочей жидкости, осуществляется с помощью винта, расположенного в верхней части исполнительного механизма. Установив его в нужное положение, фиксируйте позицию контргайкой. Для точной настройки давления на устройстве предусмотрен манометр, что позволяет избежать ошибок.
Обратный клапан
Рабочая жидкость в системе отопления не должна смешиваться с питьевой водой из водопровода. Это может привести к серьезным последствиям:
- Вода станет непригодной для питья из-за размножения бактерий.
- В результате коррозии, возникающей в стареющих трубах отопления, в воду могут попасть вредные вещества, опасные для здоровья.
- Эффективность котла снизится из-за потери давления и уменьшения температуры.
Теплоноситель может попасть в водопровод во время подпитки, если давление в системе отопления превышает давление в трубах с холодной водой. Еще одной причиной смешивания может стать неисправность запорной арматуры, которая начинает пропускать.
Чтобы предотвратить подобные ситуации, за исполнительным устройством устанавливается обратный клапан. В некоторых конструкциях эта деталь уже предусмотрена внутри редукционного клапана. Современные системы подпитки оснащены «прерывателем потока», который устанавливается перед оборудованием.
Накопитель и насос
Когда давление в системе отопления превышает давление в водопроводе, возникает необходимость в насосе для компенсации потерь рабочей жидкости. В таких условиях подача воды, как автоматически, так и вручную, становится невозможной. Если же обратный клапан выйдет из строя, это приведет к сбросу теплоносителя в систему холодного водоснабжения.
Существуют насосы с накопительным баком, который всегда содержит запас воды для восполнения потерь в отопительной системе. Это решение эффективно даже при низком давлении в холодном водопроводе. Насосы могут быть как ручными, так и автоматическими. Ручные насосы требуют установки накопительной емкости выше уровня расширительного бака, что называется гравитационной схемой. Автоматические насосы, в свою очередь, используют гидроаккумулятор, который соединен с мембраной и постоянно находится под давлением.
Также производятся вертикальные насосы, которые не имеют накопительного бака. Эти устройства предназначены для установки в частных домах и монтируются в колодцах, где находится вода.
Фильтры
Иногда в холодной воде, поступающей из водопровода, могут содержаться примеси, способные негативно сказаться на работе системы отопления. Для предотвращения подобных проблем перед исполнительным устройством устанавливаются два типа фильтров:
- Фильтрация от механических загрязнений. Внутри такого фильтра находится сетка с мелкими ячейками, которая задерживает частицы грязи. В некоторых случаях этот фильтр интегрируется непосредственно в исполнительный механизм.
- Химическая фильтрация. Для защиты труб от коррозии в воду добавляются специальные реагенты, которые помогают смягчить ее и удалить соли кальция.
Все типы фильтров требуют регулярной очистки. Это обеспечит их надежную работу и предотвратит засорение клапанов.
Особенности подпитки открытого контура отопления

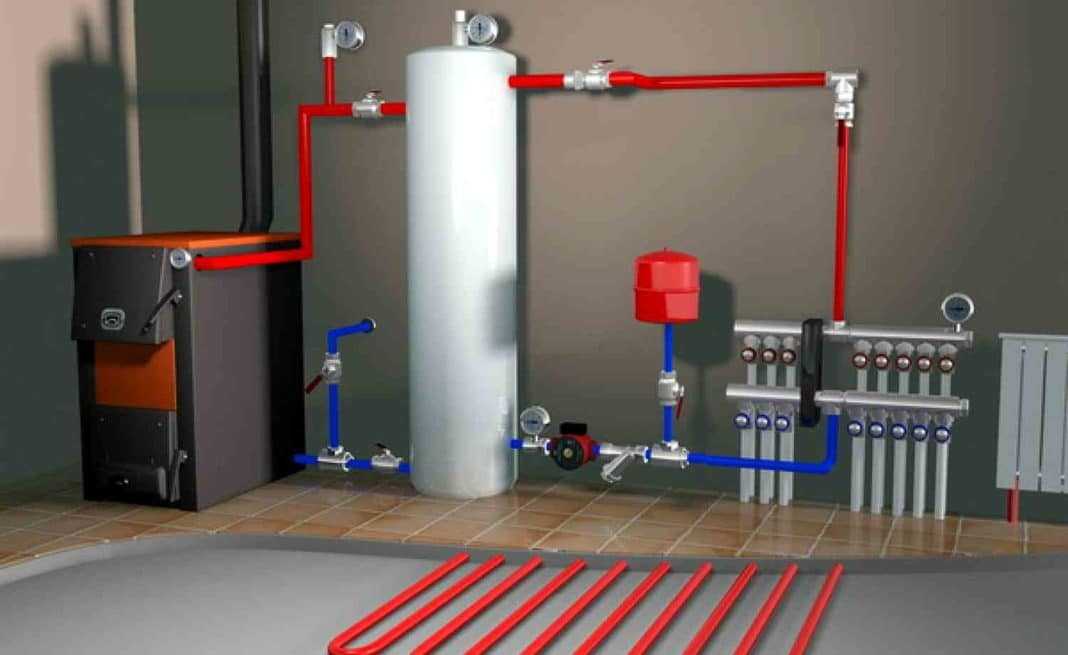

Особенности подпитки открытой системы отопления
Открытая система отопления включает в себя расширительный бак, который располагается в самой верхней точке системы. Этот элемент необходим для компенсации теплового расширения воды и поддержания стабильного давления в системе отопления. Для контроля уровня жидкости из бака в кухню или ванную комнату выводится контрольная трубка. На конце этой трубки устанавливается запорный клапан, который предотвращает утечку и избыточный расход воды.
В нужный момент кран открывается. Если вода начинает течь, значит, все функционирует правильно. Если же этого не происходит, необходимо срочно восполнить уровень воды.
Гравитационная система отопления состоит из трех ключевых компонентов:
- Шаровой кран, который отвечает за подачу теплоносителя из водопровода в систему отопления.
- Фильтр, который удаляет вредные примеси из воды.
- Обратный клапан, который предотвращает смешивание питьевой воды с жидкостью из отопительной системы.
Отличия подпитки закрытого контура

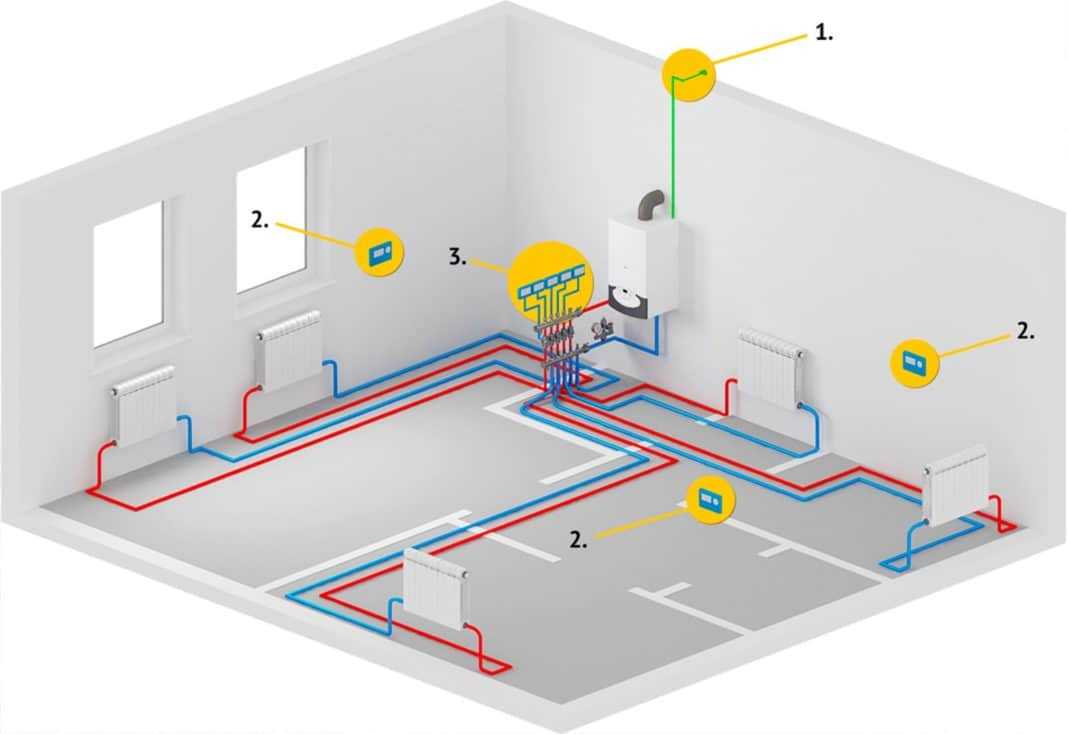

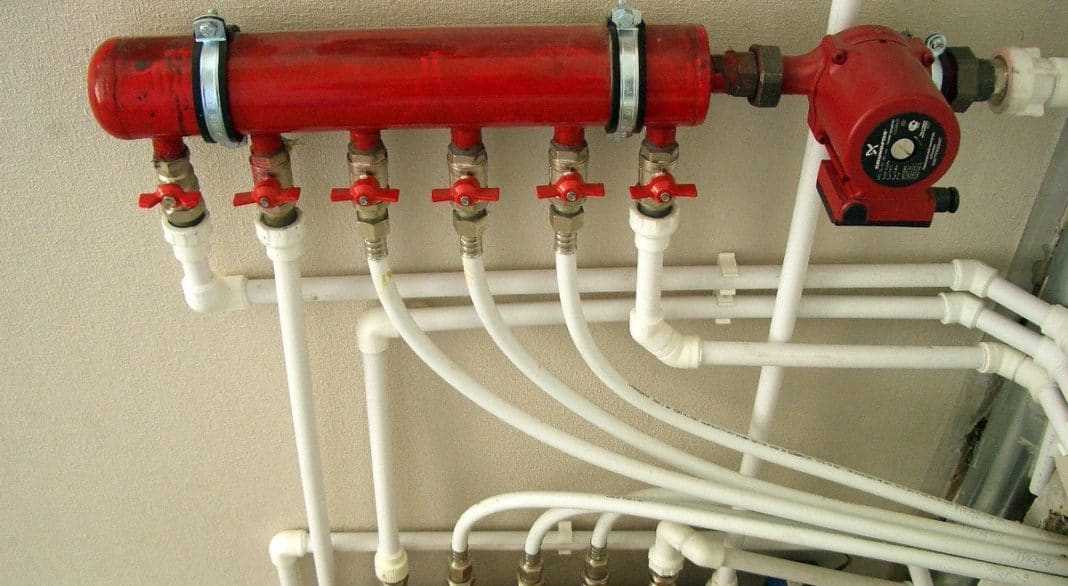

Особенности подпитки замкнутых систем
Замкнутые системы отличаются высоким внутренним давлением, что затрудняет ручную настройку уровня теплоносителя. Для упрощения этой задачи устанавливают автоматизированное оборудование, которое самостоятельно контролирует потери и восполняет их по мере необходимости. Важно, чтобы такое устройство включало фильтры, встроенные в редуктор, обратный клапан и задвижку. Замкнутые контуры обязательно должны быть оборудованы манометром для визуального контроля давления внутри системы.
Выбор места установки
Отличия в организации подпитки закрытого контура
Не допускается установка системы подпитки в произвольных местах контура отопления. Правила размещения описаны в СНиП, и вот некоторые из них:
- Оборудование для подпитки следует устанавливать в зоне с наименьшим давлением в системе отопления. В закрытом контуре монтаж осуществляется рядом с насосным узлом.
- Для предотвращения попадания теплоносителя в систему холодного водоснабжения необходимо установить дополнительную запорную арматуру.
- Если насос циркуляции начнет увеличивать давление в отопительной системе выше уровня, обеспечиваемого подпиткой, потребуется установка дополнительного насоса перед оборудованием, которое компенсирует потери в контуре.
Итоговые рекомендации
При выборе системы подпитки для отопления важно учитывать ее надежность и удобство в эксплуатации. Если вы обладаете небольшим домом или квартирой, вам подойдет простая модель. Рекомендуется отдавать предпочтение исполнительным устройствам с низким коэффициентом адгезии. Такие материалы менее подвержены образованию известкового налета, что обеспечивает их долговечность.
Для очистки картриджа запорной арматуры следуйте этой инструкции:
- Отключите оборудование для подпитки.
- В нижней части арматуры снимите ручку управления.
- Удалите крышку, выкрутив настроечный винт.
- С помощью плоскогубцев замените картридж.
- Соберите устройство обратно.
Регулярно проводя ремонт деталей подпитки, вы обеспечите комфортное тепло в вашем доме.
https://youtube.com/watch?v=lfrz2_6EuAg
Проблемы и решения при подпитке системы отопления
Подпитка системы отопления – это важный процесс, который обеспечивает поддержание необходимого уровня воды в системе, что, в свою очередь, гарантирует ее эффективную работу. Однако в процессе эксплуатации могут возникать различные проблемы, связанные с недостатком воды, утечками и другими факторами. Рассмотрим основные проблемы, с которыми могут столкнуться владельцы систем отопления, а также возможные решения для их устранения.
Недостаток воды в системе
Одной из самых распространенных проблем является недостаток воды в системе отопления. Это может произойти из-за утечек, испарения или неправильной работы запорной арматуры. Если уровень воды в системе падает ниже допустимого, это может привести к перегреву котла и его повреждению.
Решение: Регулярная проверка уровня воды в системе и наличие манометра, который показывает давление, помогут своевременно выявить проблему. При необходимости следует произвести подпитку системы, открыв запорный кран на подпиточном устройстве.
Утечки в системе
Утечки могут возникать в результате коррозии труб, повреждений или неправильной установки элементов системы. Утечка воды не только приводит к снижению давления, но и может вызвать серьезные повреждения в помещениях, где установлена система отопления.
Решение: Важно регулярно проводить визуальный осмотр всех элементов системы на наличие повреждений и коррозии. При обнаружении утечек необходимо немедленно их устранить, заменив поврежденные участки труб или соединений.
Неправильная работа автоматических систем подпитки
Современные системы отопления часто оснащены автоматическими устройствами для подпитки, которые могут давать сбой. Это может привести как к избыточному, так и к недостаточному уровню воды в системе.
Решение: Регулярная проверка и обслуживание автоматических систем подпитки помогут избежать проблем. Важно следить за работой датчиков и клапанов, а также периодически проводить их калибровку.
Воздушные пробки
Воздушные пробки могут образовываться в системе отопления, особенно если она была неправильно заполнена водой. Это может привести к снижению эффективности работы радиаторов и котла.
Решение: Для устранения воздушных пробок необходимо использовать воздухоотводчики, которые позволяют удалить воздух из системы. Также рекомендуется периодически прокачивать систему, чтобы обеспечить равномерное распределение воды.
Неправильный выбор оборудования
Выбор неподходящего оборудования для подпитки системы отопления может привести к множеству проблем. Например, использование насоса с недостаточной мощностью может не обеспечить необходимый уровень давления.
Решение: При выборе оборудования для подпитки системы отопления следует учитывать все параметры системы, включая ее объем, тип и мощность котла. Консультация с профессионалами поможет избежать ошибок.
Таким образом, проблемы, связанные с подпиткой системы отопления, могут быть разнообразными, но их решение зачастую заключается в регулярном обслуживании, внимательном отношении к оборудованию и своевременной диагностике. Это позволит обеспечить надежную и эффективную работу системы отопления на протяжении всего отопительного сезона.
Вопрос-ответ
Как работает подпитка системы отопления?
Как работает автоматическая подпитка системы отопления? Уменьшение объема теплоносителя вызывает снижение давления в системе отопления. При достижении значения срабатывания подпиточный клапан открывается, в систему отопления начинает поступать вода. При нормализации давления устройство закрывается.
Что такое подпитка тепловых сетей?
Подпитка обеспечивает постоянство давления, расхода теплоносителя и температуры внутри систем отопления и ГВС. А также снижает уровень теплопотерь и повышает безопасность работы оборудования за счет уменьшения нагрузки на теплообменники и насосы.
Кран подпитки котла должен быть открыт или закрыт?
Инженеры-наладчики советуют держать кран подпитки в закрытом состоянии. Если он хоть немного дает течь и не закрыт плотно, его необходимо заменить.
Советы
СОВЕТ №1
Перед установкой системы подпитки отопления, обязательно ознакомьтесь с техническими характеристиками вашего котла и радиаторов. Это поможет определить необходимое давление и объем воды, что обеспечит эффективную работу всей системы.
СОВЕТ №2
Регулярно проверяйте уровень давления в системе отопления. Оптимальное давление обычно составляет от 1 до 1.5 бар. Если давление ниже нормы, это может указывать на утечку или необходимость подпитки.
СОВЕТ №3
Используйте только специальную воду для подпитки системы отопления, чтобы избежать коррозии и накипи. В идеале, это должна быть дистиллированная или деминерализованная вода, а также можно добавить специальные ингибиторы коррозии.
СОВЕТ №4
Не забывайте о регулярном обслуживании системы отопления. Периодическая проверка и очистка фильтров, а также контроль за работой насосов помогут избежать серьезных проблем и продлить срок службы оборудования.
