Эффективное управление системами отопления становится важным, и здесь помогает погодозависимая автоматика. Эта технология адаптирует работу отопительных систем к изменениям внешней температуры, что повышает комфорт в помещениях и экономит энергоресурсы. В статье рассмотрим принцип действия погодозависимой автоматики, ее преимущества и основные этапы настройки, что поможет оптимизировать работу вашей системы отопления и снизить затраты.
Устройство и принцип работы автоматических систем
Система управления отоплением, основанная на текущих погодных условиях, включает в себя несколько ключевых элементов:
- управляющий контроллер,
- температурные датчики,
- элеватор или регулирующий клапан с насосом.
Работа контроллера основывается на анализе данных, получаемых с четырех температурных датчиков:
- внутри помещения,
- снаружи,
- на подающем трубопроводе,
- на обратном трубопроводе.
При настройке контроллера погодозависимой автоматики задается алгоритм его функционирования. Он представляется в виде температурной кривой, которая показывает зависимость температуры теплоносителя в системе отопления от наружной температуры.
Эта кривая имеет две опорные точки. Первая точка соответствует наружной температуре +20°C, при которой температура теплоносителя на входе и выходе, а также в комнате также будет равна +20°C. Вторая опорная точка соответствует температуре теплоносителя на выходе +80°C; в этой ситуации даже при сильном морозе в помещениях температура останется на уровне +20°C. Уклон кривой, соединяющей эти точки, зависит от качества теплоизоляции здания: чем лучше утеплено строение, тем более пологой будет кривая.
В долговременной памяти управляющего компьютера хранится несколько таких алгоритмов, и при настройке выбирается наиболее подходящий для конкретной климатической зоны и конструкции дома.
Внутренний датчик устанавливается в помещении, где температура в среднем соответствует общей температуре по дому. Он должен быть защищен от сквозняков и прямых солнечных лучей. Обычно такими помещениями становятся спальни.
Как функционирует погодозависимая автоматика для отопительных систем
Активация режима обучения позволяет контроллеру собирать данные о суточных и недельных изменениях температуры, а также формировать собственные алгоритмы управления, адаптированные к конкретному дому и климатической зоне.
Система устанавливает среднюю, эталонную температуру в доме. Локальная температура в каждом помещении поддерживается за счет балансировки системы отопления и использования термостатов и регулирующих клапанов, связанных с местными отопительными контурами.
Читайте также:
Эксперты в области отопительных систем отмечают, что погодозависимая автоматика представляет собой эффективное решение для оптимизации работы систем отопления. Принцип действия данной технологии основан на автоматической регулировке температуры теплоносителя в зависимости от внешних погодных условий. Это позволяет поддерживать комфортный микроклимат в помещениях, минимизируя при этом энергозатраты.
Настройка погодозависимой автоматики требует внимательного подхода. Специалисты рекомендуют учитывать не только средние температурные показатели, но и особенности конкретного здания, такие как его теплоизоляция и расположение. Правильная настройка системы позволяет избежать перегрева или недогрева помещений, что в свою очередь способствует увеличению срока службы оборудования и снижению затрат на отопление. В целом, внедрение погодозависимой автоматики является шагом к более рациональному и экономичному использованию ресурсов в отопительных системах.
Методика управления погодозависимой автоматикой
Управление отоплением, основанное на показаниях температурных датчиков, расположенных только внутри помещения, приводит к значительной инерционности системы. В случае резкого похолодания, особенно при наличии качественной теплоизоляции, снижение температуры в доме происходит с заметной задержкой. Когда автоматическая система управления наконец среагирует, ей придется включить котел на полную мощность, чтобы компенсировать падение температуры. При потеплении наблюдается противоположный эффект: котел будет переключен на режим низкой мощности с задержкой, и в результате в доме станет слишком жарко.
Погодозависимая автоматика управляет отоплением, учитывая данные с четырех датчиков. Это позволяет достичь значительной экономии энергоресурсов (до 20%) благодаря заранее запланированным плавным изменениям температурного режима. При этом практически полностью исключаются:
- работа котла на максимальной мощности,
- вредные выбросы в атмосферу в этом режиме,
- резкие колебания температуры в помещении,
- неоправданный расход топлива при изменении температуры на улице.
Эффективность такой системы управления отоплением во многом зависит от правильного выбора так называемой эталонной комнаты, где будет установлен внутренний датчик. Если, к примеру, его разместить в гостиной, то во время приема гостей, особенно если хозяин решит растопить камин, температура в помещении (и на датчике) резко возрастет. Система воспримет это как сигнал и снизит мощность котла, в то время как на улице может быть мороз, что приведет к похолоданию во всем доме.
Если же гостям станет жарко и они откроют окно для проветривания, система воспримет это как сигнал для увеличения мощности котла. В результате в комнате станет комфортно, а в остальной части дома — слишком жарко.
Чтобы избежать подобных ситуаций, необходимо тщательно выбирать место для установки внутреннего датчика.

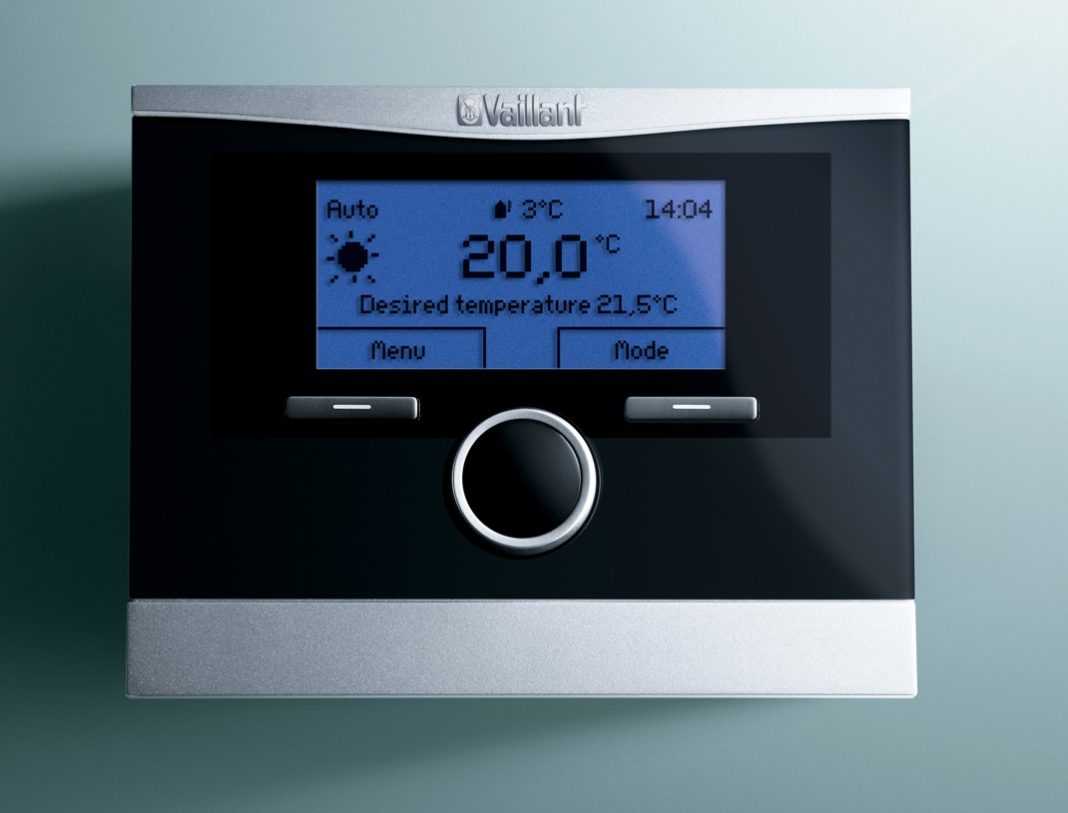

Правильный выбор места для установки датчика является ключевым для погодозависимой автоматики системы отопления.
При использовании метода прямого контроля инерционность системы минимальна, и она мгновенно реагирует на изменения температурного режима, корректируя мощность бойлера. Однако это не всегда удобно, поэтому в систему вводится дополнительная задержка, чтобы сгладить эффект от непредвиденных кратковременных колебаний температуры внутри помещений.

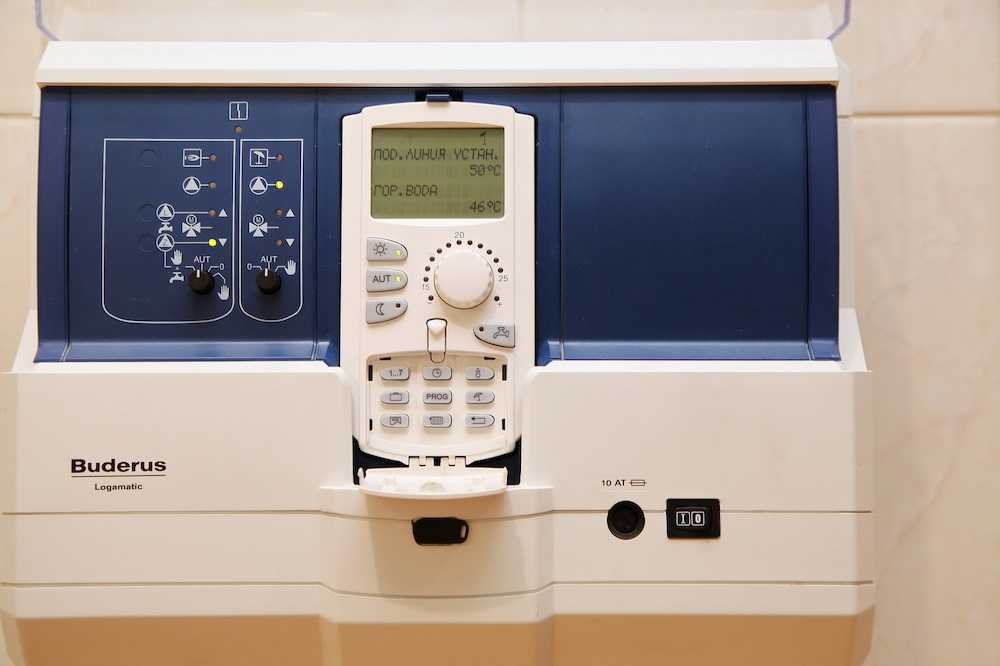

Управление контроллером осуществляется либо с помощью кнопок на панели, либо через сенсорный дисплей. Современные системы имеют возможность подключения к Интернету, что позволяет управлять ими с планшета или смартфона через мобильное приложение. Доступ к системе возможен как из дома, так и во время поездки. Владелец может изменить алгоритм работы системы, выбрать другую базовую кривую, задать новые значения для внутренней температуры или изменить температуру для конкретного помещения.
| Параметр | Описание | Настройка |
|---|---|---|
| Принцип действия | ||
| Датчик наружной температуры | Измеряет температуру воздуха на улице. | Устанавливается на северной стороне здания, вдали от прямых солнечных лучей и источников тепла. |
| Датчик температуры теплоносителя | Измеряет температуру воды в подающем трубопроводе системы отопления. | Устанавливается на подающем трубопроводе, до смесительного узла. |
| Контроллер (регулятор) | Обрабатывает данные с датчиков и управляет исполнительными механизмами. | Программируется в соответствии с отопительным графиком и желаемым комфортом. |
| Исполнительные механизмы | Трехходовой клапан, циркуляционный насос, горелка котла. | Обеспечивают изменение температуры теплоносителя и его циркуляцию. |
| Настройка | ||
| Отопительный график (температурная кривая) | Зависимость температуры теплоносителя от наружной температуры. | Выбирается исходя из типа здания, теплоизоляции и желаемого комфорта. |
| Смещение отопительного графика | Параллельный сдвиг всей кривой вверх или вниз. | Используется для общей корректировки температуры в помещении (теплее/холоднее). |
| Наклон отопительного графика | Изменение крутизны кривой. | Влияет на чувствительность системы к изменению наружной температуры. Больший наклон — более быстрая реакция. |
| Комнатный датчик (опционально) | Измеряет температуру воздуха в помещении и корректирует работу системы. | Устанавливается в «референтной» комнате, где нет сквозняков и прямых солнечных лучей. |
| Режим «Отпуск» / «Экономия» | Снижение температуры теплоносителя на определенный период. | Позволяет экономить энергию в отсутствие жильцов. |
| Защита от замерзания | Поддержание минимальной температуры теплоносителя при низких наружных температурах. | Предотвращает замерзание системы отопления. |
| Ограничение максимальной/минимальной температуры теплоносителя | Защита оборудования и предотвращение перегрева/недостаточного нагрева. | Устанавливается в соответствии с рекомендациями производителя котла и системы отопления. |
Интересные факты
Вот несколько интересных фактов о погодозависимой автоматике для систем отопления:
-
Принцип работы: Погодозависимая автоматика регулирует температуру в системе отопления в зависимости от внешних погодных условий. Она использует датчики, которые измеряют температуру воздуха на улице и, в некоторых случаях, температуру внутри помещения. На основе этих данных система автоматически корректирует подачу теплоносителя, что позволяет поддерживать комфортную температуру в помещениях и снижать потребление энергии.
-
Экономия энергии: Использование погодозависимой автоматики может значительно снизить затраты на отопление. По оценкам, такие системы могут сократить потребление энергии на 10-30% по сравнению с традиционными системами, которые не учитывают изменения внешней температуры. Это связано с тем, что автоматика позволяет избегать перегрева помещений и оптимизировать работу котла.
-
Настройка и адаптация: Погодозависимые системы могут быть настроены под конкретные условия эксплуатации и предпочтения пользователя. Например, многие современные устройства позволяют задавать различные температурные графики для разных дней недели или времени суток. Это дает возможность адаптировать систему под индивидуальные потребности, что особенно важно для домов с переменной загрузкой или для дач, где отопление требуется не постоянно.
Преимущества и недостатки
Установка такой системы требует значительных финансовых вложений, поэтому важно понимать, какие преимущества она может предоставить владельцу. К числу этих преимуществ относятся:
- возможность поддерживать стабильную температуру в помещении, независимо от резких колебаний внешней температуры,
- значительная экономия на топливе,
- заранее запланированное управление мощностью котла предотвращает его работу на предельных режимах,
- сокращение вредных выбросов в атмосферу, особенно при работе на максимальных нагрузках,
- увеличение срока службы отопительного оборудования.
Экономия энергоресурсов особенно заметна в многоквартирных домах с большими фасадами, подверженными воздействию ветра.
Однако у данной системы есть и свои недостатки:
- высокая стоимость,
- сложности с выбором места для установки внутреннего датчика и тонкой настройкой системы отопления,
- необходимость привлечения профессионалов для ремонта и регулярного обслуживания.
Погодозависимая автоматика оправдывает себя в многоэтажных зданиях и крупных коттеджах. В небольших частных домах экономическая эффективность может значительно варьироваться в зависимости от конкретных условий.
Сфера использования
В частных домах небольшого и среднего размера установка таких систем оправдана, если владельцы часто отсутствуют на длительное время. При постоянном проживании гораздо проще подойти к терморегулятору или воспользоваться приложением на смартфоне, чтобы отрегулировать мощность отопления в зависимости от изменения погоды, будь то похолодание, сильный ветер или потепление.
В больших коттеджах, особняках, многоквартирных домах, а также в коммерческих и общественных зданиях автоматизация управления отоплением с использованием погодозависимого контроллера становится необходимостью. В общественных зданиях с большой площадью остекления удается достигать экономии энергоресурсов на отопление в два раза и более.
Также рекомендуется внедрять такие системы в централизованных котельных, которые обслуживают несколько объектов, расположенных на разных территориях.
Особенности установки
Погодозависимая автоматика обладает особыми требованиями к установке. Основные из них заключаются в правильном выборе местоположения для внешнего и внутреннего датчиков температуры.
Внешний датчик следует устанавливать так, чтобы он был защищен от прямых солнечных лучей и не находился в зоне воздействия ветра, создаваемого строительными конструкциями. Обычно его размещают на северо-восточной стороне здания, на высоте около одного-двух метров от земли. Важно, чтобы датчик не прилегал к стене дома, чтобы избежать искажений в его показаниях из-за теплопотерь.
Внутренний датчик устанавливается в так называемом эталонном помещении, где температура должна быть средней по всему дому, а ее колебания минимальными. В этом помещении не должно находиться много людей, а использование камина нежелательно. Также важно, чтобы оно не подвергалось воздействию прямых солнечных лучей и не находилось рядом с входной дверью. Оптимальными вариантами для установки являются спальня или детская комната.

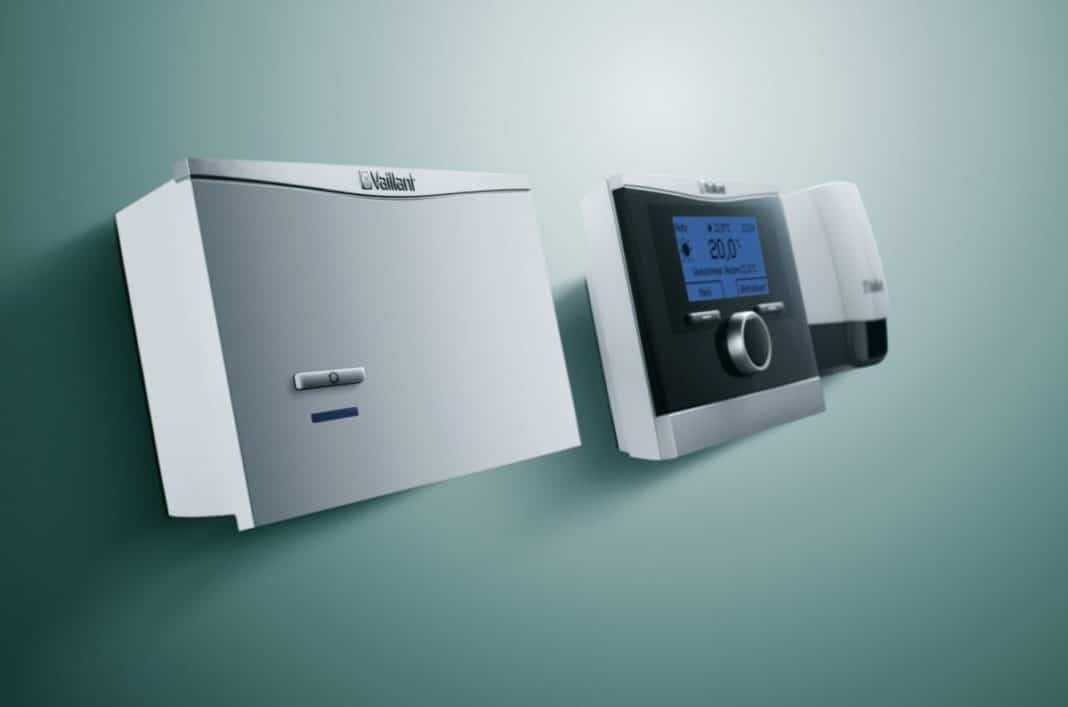

Внутренний датчик необходимо установить в эталонном помещении.
В частных домах система напрямую регулирует мощность котла, тогда как в крупных многоквартирных или общественных зданиях она управляет работой возвратного клапана, который регулирует количество отработанного теплоносителя, возвращающегося в отопительный контур.
Правила эксплуатации
Во время эксплуатации важно придерживаться всех указаний и рекомендаций производителя. Современные системы оснащены функциями самодиагностики, которые позволяют им самостоятельно уведомлять владельца о возникших неисправностях. Однако это не исключает необходимости регулярных проверок и профилактических мероприятий. В процессе профилактики следует уделять внимание надежности креплений и чистоте датчиков, особенно внешнего, а также тестировать исполнительные механизмы системы. Кроме того, во время квартальной профилактики удобно обновлять сезонный алгоритм работы устройства.
Советы по выбору оборудования
При выборе оборудования для погодозависимой автоматики систем отопления важно учитывать несколько ключевых факторов, которые могут существенно повлиять на эффективность работы всей системы. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Определите тип системы отопления. Прежде всего, необходимо учитывать, какой тип отопления вы планируете использовать: водяное, электрическое или газовое. Разные системы могут требовать различных подходов к настройке и выбору оборудования. Например, для водяного отопления потребуется контроллер, который сможет управлять насосами и клапанами, в то время как для электрического отопления могут быть достаточно термостатов.
2. Учитывайте климатические условия региона. Погодозависимая автоматика должна быть адаптирована к особенностям климата, в котором вы находитесь. В регионах с резкими перепадами температур важно выбирать оборудование, способное быстро реагировать на изменения внешней температуры. Это позволит избежать перегрева или переохлаждения помещений.
3. Обратите внимание на функциональность контроллера. Современные контроллеры могут иметь различные функции, такие как возможность подключения к интернету, управление через мобильные приложения, а также интеграция с другими системами умного дома. Выбирайте оборудование, которое будет соответствовать вашим потребностям и обеспечит максимальный комфорт.
4. Проверьте совместимость с существующим оборудованием. Перед покупкой нового оборудования убедитесь, что оно совместимо с уже установленными компонентами вашей системы отопления. Это поможет избежать дополнительных затрат на модернизацию или замену существующих элементов.
5. Изучите отзывы и рекомендации. Перед тем как сделать окончательный выбор, полезно ознакомиться с отзывами пользователей и рекомендациями специалистов. Это поможет вам понять, какие модели зарекомендовали себя наилучшим образом и какие проблемы могут возникнуть при их использовании.
6. Рассмотрите возможность профессиональной установки. Погодозависимая автоматика требует точной настройки для достижения максимальной эффективности. Если у вас нет достаточного опыта, лучше обратиться к профессионалам, которые смогут правильно установить и настроить оборудование, что обеспечит его надежную работу на долгие годы.
Следуя этим советам, вы сможете выбрать подходящее оборудование для погодозависимой автоматики, которое будет эффективно работать в вашей системе отопления, обеспечивая комфорт и экономию ресурсов.
Вопрос-ответ
Как работает погодозависимая автоматика?
Принцип работы погодозависимой автоматики заключается в корректировке температуры теплоносителя в системе отопления дома при изменении температуры наружного воздуха. Если на улице становится холоднее, температура теплоносителя повышается, и наоборот.
Что такое погодозависимое управление отоплением?
Погодная компенсация — это технология, используемая в интеллектуальных системах отопления, которая использует данные о погоде в режиме реального времени для точной настройки отопления. Регулируя мощность отопления в зависимости от температуры наружного воздуха, погодная компенсация обеспечивает комфортную температуру в доме и одновременно снижает потребление энергии.
Как работает система погодного регулирования?
Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и, управляя клапаном (КЗР), регулирует скорость потока теплоносителя.
Советы
СОВЕТ №1
Перед установкой погодозависимой автоматики убедитесь, что ваша система отопления совместима с данной технологией. Проверьте технические характеристики вашего оборудования и проконсультируйтесь с профессионалами, чтобы избежать проблем с интеграцией.
СОВЕТ №2
Регулярно проверяйте и калибруйте датчики температуры, чтобы обеспечить точность работы системы. Неправильные показания могут привести к неэффективной работе отопления и увеличению затрат на энергию.
СОВЕТ №3
Настройте систему отопления с учетом климатических условий вашего региона. Используйте данные о среднесуточной температуре и погодных изменениях, чтобы оптимизировать работу автоматики и снизить расходы на отопление.
СОВЕТ №4
Не забывайте о возможности удаленного управления системой отопления через мобильные приложения. Это позволит вам оперативно реагировать на изменения погоды и корректировать настройки, не выходя из дома.
