В условиях роста цен на традиционные источники энергии и необходимости перехода к экологически чистым технологиям создание котла отопления на водородном топливе становится актуальным для домовладельцев. Эта статья предлагает пошаговую инструкцию по разработке и сборке такого котла, что поможет снизить затраты на отопление и внести вклад в защиту окружающей среды. Мы рассмотрим необходимые материалы, инструменты и этапы работы, чтобы каждый мог реализовать этот проект самостоятельно.
Свойства водорода как топлива
Водород представляет собой самый легкий газ, не обладающий ни цветом, ни запахом, и занимает десятое место по распространенности среди химических элементов на Земле. Он не является токсичным, и даже в процессе горения не образует вредных веществ.
Использование водорода в качестве топлива имеет множество преимуществ:
- высокая теплотворная способность (более 121 МДж/кг) благодаря температуре горения, достигающей +60000С,
- возможность снижения температуры горения до +3000С при применении катализаторов,
- безопасность при утечках, так как водород быстро поднимается в атмосферу, будучи легче воздуха в 14 раз,
- возможность добычи топлива в любом уголке планеты,
- универсальность в отношении типов котлов.

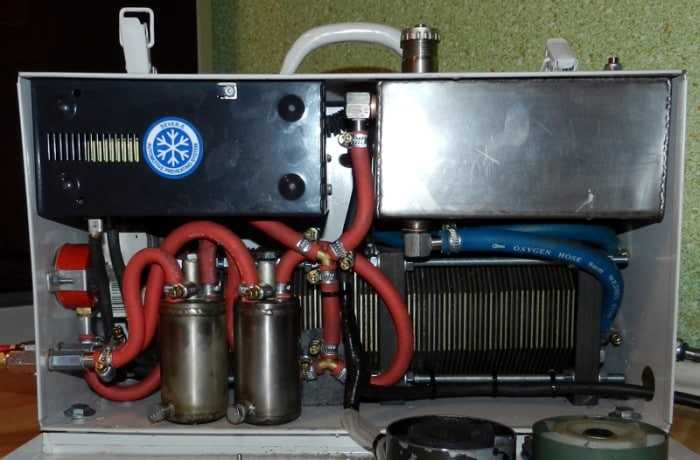

Конструкция водородного котла
Водородный котел для отопления включает в себя следующие основные компоненты:
- теплообменник,
- камеру сгорания,
- электролизер,
- резервуар для производства водорода с электролитом,
- двухступенчатую защитную систему, предотвращающую нежелательные цепные реакции.
Эксперты в области альтернативной энергетики отмечают, что создание котла отопления на водородном топливе требует тщательного подхода и соблюдения ряда этапов. В первую очередь, необходимо провести анализ доступных технологий и выбрать оптимальную конструкцию котла, учитывая его эффективность и безопасность. Далее следует разработка системы подачи водорода, которая должна быть надежной и устойчивой к утечкам.
После этого важно обеспечить качественную изоляцию котла для минимизации теплопотерь. Эксперты подчеркивают, что использование современных материалов и технологий, таких как катализаторы для повышения эффективности сгорания, может значительно улучшить работу устройства. Наконец, не менее важным этапом является тестирование и настройка системы, что позволит гарантировать ее безопасность и эффективность в эксплуатации. Таким образом, создание котла на водородном топливе — это комплексный процесс, требующий знаний и опыта.
https://youtube.com/watch?v=St4C3lepkAU
Принцип работы
Работа котла, использующего водородное топливо, осуществляется следующим образом:
- В электролизере, после подачи электролитического раствора и пропускания электрического тока через два погружённых электрода, начинается процесс генерации газов H2 и O2, а также образуется водяной пар.
- Полученная газовая смесь направляется в химический сепаратор, где водород отделяется от остальных компонентов. Очищенный газ через специальный клапан поступает в следующий элемент установки, исключая возможность обратного потока. Это конструктивное решение предотвращает риск взрыва при взаимодействии водорода с воздухом.
- Далее очищенный газ проходит через защитный блок и попадает в камеру сгорания, где установлен теплообменник. В процессе химической реакции между водородом и кислородом с участием катализатора происходит нагрев теплообменника, в котором циркулирует теплоноситель, используемый для отопления объекта.
- Газ, который образуется после завершения химической реакции, вновь возвращается в камеру с электролитическим раствором.
Регулировка мощности нагрева осуществляется благодаря наличию в системе нескольких специализированных каналов с катализатором, которые могут участвовать в химической реакции или быть отключены в процессе работы котла.
Интересные факты
Вот несколько интересных фактов о создании котла отопления на водородном топливе:
-
Экологическая чистота: Водородное топливо является одним из самых чистых источников энергии. При его сжигании образуется только вода, что делает котлы на водороде экологически безопасными и способствующими снижению выбросов углекислого газа.
-
Эффективность и мощность: Котлы, работающие на водороде, могут достигать высокой эффективности, близкой к 100%. Это связано с тем, что водород имеет высокую теплотворную способность, что позволяет получать больше тепла при меньших затратах топлива.
-
Инновационные технологии: Создание котла на водородном топливе требует применения современных технологий, таких как электролиз для получения водорода из воды или использование биомассы для его производства. Это открывает новые горизонты для устойчивого развития и использования возобновляемых источников энергии.
Эти факты подчеркивают как экологические, так и технологические преимущества водородного отопления.
https://youtube.com/watch?v=uS_XR5k_uV8
Критерии выбора модели
При выборе водородного котла для дома важно учитывать несколько ключевых факторов:
- мощность устройства должна соответствовать требованиям отопительной системы и теплоносителя, а также учитывать площадь отапливаемых помещений,
- размеры камеры сгорания должны быть адаптированы для установки необходимого количества теплообменников, что позволит организовать несколько отопительных контуров,
- электросеть в здании должна быть способна выдерживать мощность, потребляемую котлом,
- все конструктивные элементы котла должны быть изготовлены из высококачественных материалов и обладать достаточным запасом прочности и устойчивости к износу,
- блок защиты должен иметь соответствующие сертификаты и соответствовать действующим стандартам безопасности.

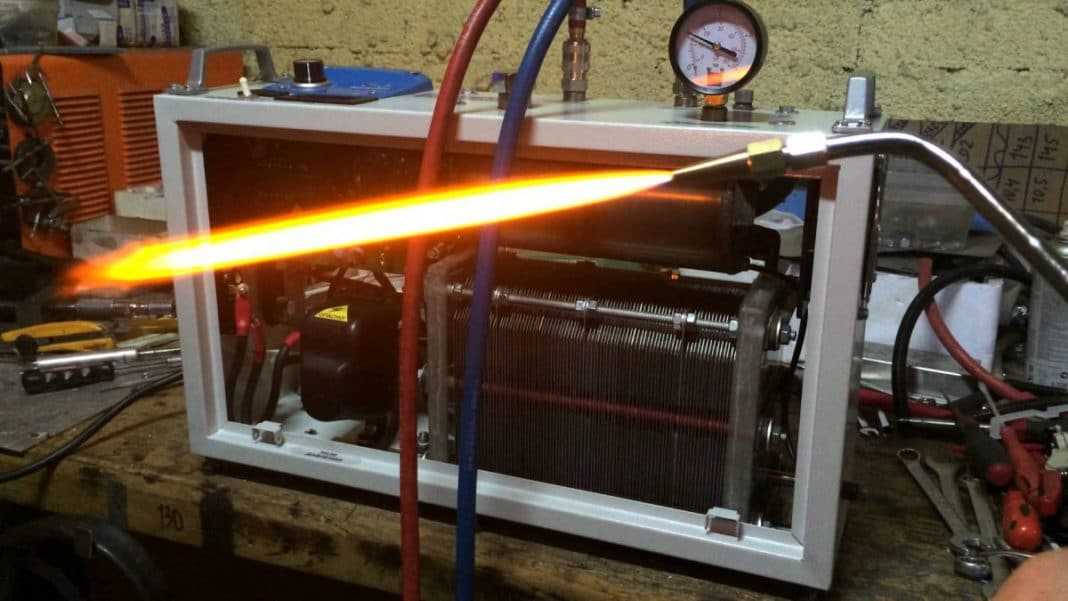

Пример водородного котла для отопления
Особенности эксплуатации
Одной из ключевых характеристик водородного топлива является его высокая взрывоопасность при взаимодействии с воздухом. Поэтому крайне важно соблюдать следующие рекомендации при его использовании:
- регулярно проверяйте температуру датчиков, установленных на теплообменниках, и избегайте перегрева теплоносителя выше установленных норм,
- не используйте котёл в режимах, которые не предусмотрены производителем или могут привести к возникновению цепной реакции,
- в случае увеличения давления газа в камере сгорания необходимо предпринять меры для его стабилизации и выяснить причины таких изменений,
- для обеспечения бесперебойной работы котла следует обеспечить надежное электропитание,
- не забывайте периодически заменять электролизер и контролировать подачу воды.
Преимущества и недостатки
Выбор котлов, работающих на водородном топливе, можно объяснить рядом их преимуществ:
- отсутствие выбросов вредных веществ в атмосферу,
- тепло выделяется в результате химической реакции, не требующей наличия пламени,
- высокий коэффициент полезного действия теплового оборудования,
- бесшумная работа котла,
- отсутствие необходимости в установке дымохода, что позволяет размещать котел в любом уголке помещения.
Несмотря на все плюсы водородных котлов, следует также обратить внимание на их недостатки:
- ограниченное количество компаний, занимающихся производством и сжижением водорода,
- необходимость контроля давления в баллоне с водородом для предотвращения взрывов,
- высокие требования к качеству сборки всех компонентов и используемым материалам,
- для ремонта и обслуживания требуется привлечение квалифицированных специалистов,
- трудности с поиском запасных частей,
- значительный расход воды.

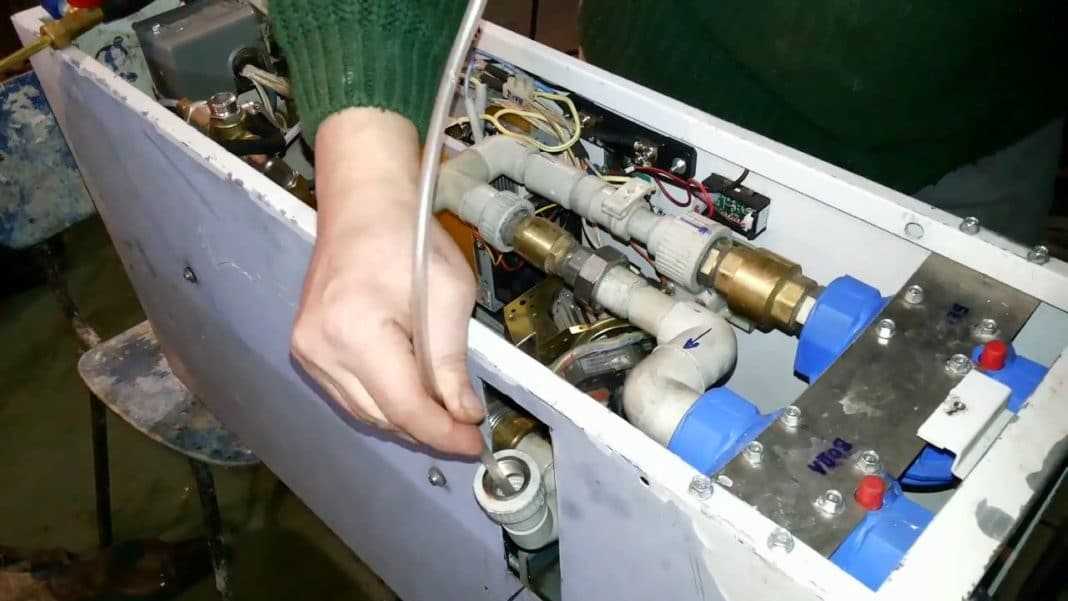

При всех преимуществах водородных котлов, также стоит учитывать сложности с поиском запасных частей.
Как сделать водородный котёл своими руками?
Перед тем как приступить к созданию водородного котла своими руками, следует подготовить необходимые материалы:
- стальные высоколегированные нержавеющие листы толщиной 2-4 мм,
- фильтр для очистки воды,
- прозрачные газовые шланги высокого давления диаметром 8 мм,
- герметичная пластиковая ёмкость объемом 1,5-2 л,
- штуцер для шланга 8 мм,
- два болта размером 150х6 мм, а также гайки и шайбы к ним,
- профильные трубы 20х20 мм и 40х40 мм.
Для выполнения работы понадобятся следующие инструменты:

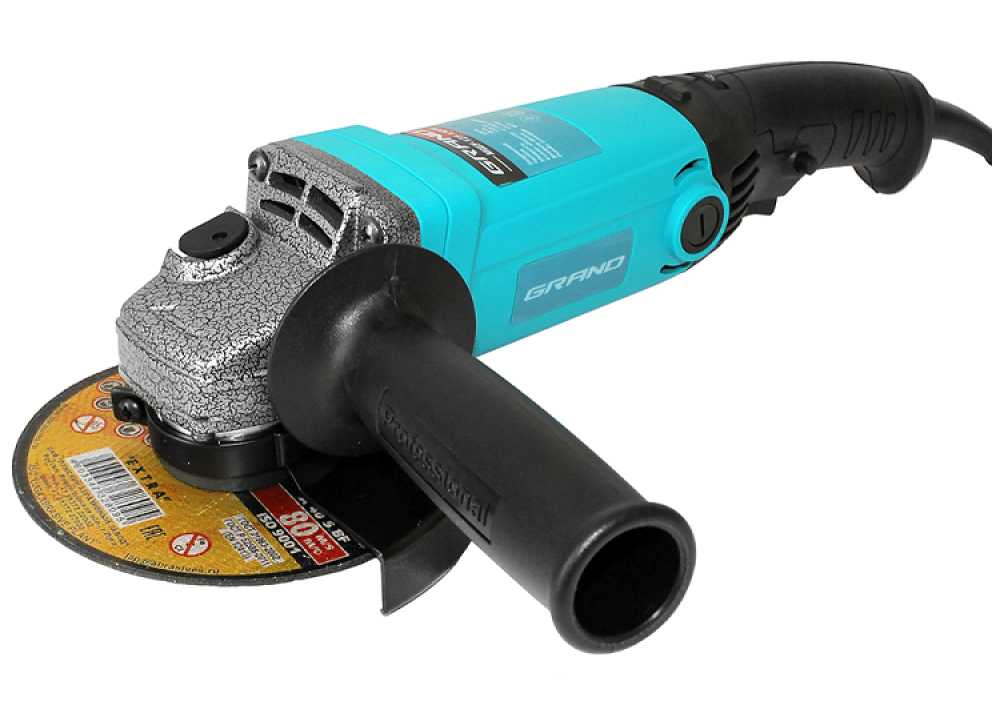

- болгарка с металлическим диском,
- отвертка и рожковый ключ для болтов,
- инструменты для нарезки резьбы 6 мм,
- строительный нож для резки шлангов,
- дрель с набором сверл,
- сварочный аппарат.
Процесс создания водородного котла можно условно разделить на несколько этапов:
- Конструирование генератора водорода.
- Изготовление и сборка котла.
Этап создания генератора водорода
Генератор водорода можно собрать, следуя этим шагам:
- Нарежьте стальной лист на 16 квадратных пластин размером 50х50 мм. Один угол каждой пластины следует срезать под углом 45 градусов, а в противоположном углу просверлить отверстия диаметром 6 мм.
- На один болт надеваем пластинки, размещая с обеих сторон шайбы толщиной 1-2 мм. Закрепляем конструкцию гайкой. На второй болт аналогичным образом надеваем оставшиеся пластинки. В результате у нас получится два радиатора, которые можно вставить друг в друга, не допуская соприкосновения их поверхностей.
- Берем пластиковый контейнер и в его крышке делаем два отверстия для болтов, чтобы радиаторы можно было расположить друг над другом, не касаясь.
- Закрепляем радиаторы к пластинке.
- Вставляем конструкцию в контейнер и фиксируем на болты. Между крышкой и корпусом устанавливаем мягкие резиновые прокладки для улучшения герметичности.
- В крышке проделываем два отверстия диаметром 8 мм для резинок: одно для подачи водорода, другое – для воды.
- В отверстия вставляем два патрубка, изготовленных из стальной трубы с нарезанной резьбой. Устанавливаем прокладки с обеих сторон и фиксируем гайками.
- Проверяем герметичность сборки, подключив компрессор к одному патрубку, а манометр – к другому. Накачиваем давление до 2 атмосфер и наблюдаем за показаниями манометра в течение 30 минут. Если показания остаются неизменными, сборка завершена; в противном случае устраняем ошибки герметизации.
- Проверяем работу генератора в условиях эксплуатации: устанавливаем обратный клапан на один патрубок, подключаем баллон с водородом к другому, а к двум электродам (двум болтам радиаторов) подаем электрический ток.
Этап создания и сборки котла
Водородные котлы для отопления частного дома можно собрать поэтапно следующим образом:
- С помощью болгарки нарезаем профильную трубу размером 20х20 мм на 8 отрезков по 300 мм.
- Трубу 40х40 мм делим на 3 части: две по 80 мм и одну – 200 мм.
- В трубе длиной 200 мм с сечением 40х40 мм на середине с обеих сторон делаем отверстия для вставки труб 40х40 мм. Вставляем трубки длиной 80 мм под прямым углом и привариваем их.
- К трём торцевым частям крестовины привариваем заглушки, а к четвёртой – заглушку с патрубком для подключения водородной трубы.
- На расстоянии 70-80 мм от центра крестовины сверлим по одному отверстию диаметром 10-14 мм на каждой её части, в итоге получится четыре отверстия.
- В подготовленные отверстия привариваем форсунки, аналогичные обычным газовым.
- К каждой торцевой части привариваем по две профильные трубы 20х20 мм так, чтобы они образовывали прямой угол с плоскостью крестовины.
- Из листовой стали вырезаем три стенки корпуса котла размером 300х300 мм. В двух из них делаем 4 отверстия диаметром 20-30 мм в местах расположения форсунок, а в третьем – одно отверстие диаметром 10 мм.
- Нарезаем трубу диаметром 20-30 мм на отрезки длиной 50-60 см и привариваем их к меньшему стальному листу, вырезанному на предыдущем шаге.
- Берём трубу диаметром 20 мм, длина которой меньше на 30-40 мм по сравнению с сваренными трубами, и сверлим в ней два отверстия в верхней и нижней части для приваривания.
- Прикладываем трубу к стальному листу с меньшими отверстиями и привариваем.
- Переворачиваем готовую конструкцию и устанавливаем второй стальной лист, при этом трубки должны войти в ранее проделанные отверстия. Затем привариваем трубки к листу.
- Привариваем конструкцию с горелкой к стальному листу.
- Привариваем патрубки для циркуляции теплоносителя к соответствующим отверстиям корпуса.
- Устанавливаем температурный датчик на вводный патрубок, а на горелку – детектор пламени. Соединяем оба датчика с автоматическими контроллерами или системами визуального и звукового оповещения.
- Проверяем герметичность корпуса.
- Затем из стальных листов создаём внешний защитный корпус подходящего размера, в который помещаем все узлы конструкции и соединяем их. Особое внимание уделяем герметичности всех соединений и тщательно её проверяем. Подключаем электричество к электродам и проводим тестовый запуск установки.
Чтобы ускорить химическую реакцию в электролизере, необходимо растворить в воде щёлочь или соль. Это улучшит проводимость воды и повысит выход водорода.
Собрать водородные котлы своими руками вполне реально, так как большинство деталей можно легко найти в строительных магазинах. Однако при изменении конструкции для улучшения характеристик могут возникнуть сложности, требующие привлечения специалистов для выполнения сложных расчетов. Создание котлов без тщательной проработки основных параметров может привести к их неэффективности и опасности в эксплуатации.
https://youtube.com/watch?v=V5vOt90Lct4
Безопасность при работе с водородом
Работа с водородом требует особого внимания к вопросам безопасности, так как этот газ обладает высокой воспламеняемостью и взрывоопасностью. Прежде чем приступить к созданию котла отопления на водородном топливе, необходимо ознакомиться с основными правилами и рекомендациями по безопасному обращению с водородом.
1. Обеспечение вентиляции
Одним из ключевых аспектов безопасности является обеспечение хорошей вентиляции в помещении, где будет установлен котел. Водород легче воздуха и может скапливаться в верхней части помещения, что увеличивает риск взрыва. Рекомендуется установить вентиляционные отверстия, которые обеспечат постоянный приток свежего воздуха и отвод водорода в случае утечки.
2. Использование специализированного оборудования
При создании котла отопления на водородном топливе необходимо использовать оборудование, специально предназначенное для работы с водородом. Это включает в себя трубопроводы, клапаны и соединения, которые могут выдерживать высокое давление и не подвержены коррозии. Все компоненты должны быть сертифицированы для работы с водородом.
3. Устранение источников воспламенения
Вблизи котла не должно быть открытого огня, искр или других источников воспламенения. Необходимо избегать использования электрических приборов, которые могут создавать искры, и обеспечить, чтобы все электрические соединения были защищены от влаги и повреждений.
4. Мониторинг утечек
Читайте также:
Рекомендуется установить датчики утечек водорода в помещении, где будет находиться котел. Эти устройства помогут своевременно обнаружить утечку и предотвратить возможные аварийные ситуации. Датчики должны быть размещены в верхней части помещения, так как водород поднимается вверх.
5. Обучение персонала
Все лица, работающие с водородом или находящиеся вблизи котла, должны пройти обучение по безопасному обращению с этим газом. Это включает в себя знание о том, как действовать в случае утечки, как правильно использовать оборудование и как проводить регулярные проверки системы на наличие неисправностей.
6. Пожарная безопасность
Необходимо иметь под рукой средства для тушения пожара, такие как огнетушители, подходящие для борьбы с газовыми пожарами. Также стоит разработать план эвакуации на случай чрезвычайной ситуации и провести регулярные тренировки для всех сотрудников.
Соблюдение этих рекомендаций поможет значительно снизить риски, связанные с работой с водородом, и обеспечит безопасное функционирование котла отопления на водородном топливе.
Вопрос-ответ
Алгоритм работы газового котла?
Принцип работы газового котла: теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).
Как работает водородный котел?
Водородный котёл работает так, как и заявлено в названии: он сжигает водород, а не природный газ (или метан). Он работает аналогично существующим газовым котлам, сжигая водород путём горения для получения горячих дымовых газов, которые используются для нагрева холодной воды.
Советы
СОВЕТ №1
Перед началом сборки котла на водородном топливе, тщательно изучите все аспекты работы с водородом, включая его свойства и безопасность. Убедитесь, что у вас есть все необходимые средства защиты и оборудование для работы с газами.
СОВЕТ №2
Планируйте свою систему отопления заранее. Рассчитайте необходимую мощность котла в зависимости от площади отапливаемого помещения и климатических условий. Это поможет избежать недоразумений и обеспечит эффективную работу системы.
СОВЕТ №3
Используйте качественные материалы и компоненты для сборки котла. Это не только увеличит срок службы устройства, но и повысит его эффективность и безопасность. Обратите внимание на герметичность соединений и устойчивость к коррозии.
СОВЕТ №4
После завершения сборки обязательно проведите тестирование котла в безопасных условиях. Убедитесь, что все системы работают корректно, и нет утечек водорода. Рекомендуется также проконсультироваться с профессионалом для проверки вашей установки.
