Правильный дымоход для твердотопливного котла своими руками: советы и рекомендации

Правильный дымоход для твердотопливного котла — ключевой элемент, обеспечивающий эффективную работу отопительной системы и безопасность дома. В статье рассмотрим принципы проектирования и строительства дымохода своими руками, рекомендации по выбору материалов и соблюдению строительных норм. Эти аспекты помогут избежать распространенных ошибок, повысить эффективность отопления и продлить срок службы котла, что сэкономит средства и обеспечит комфорт.

Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?

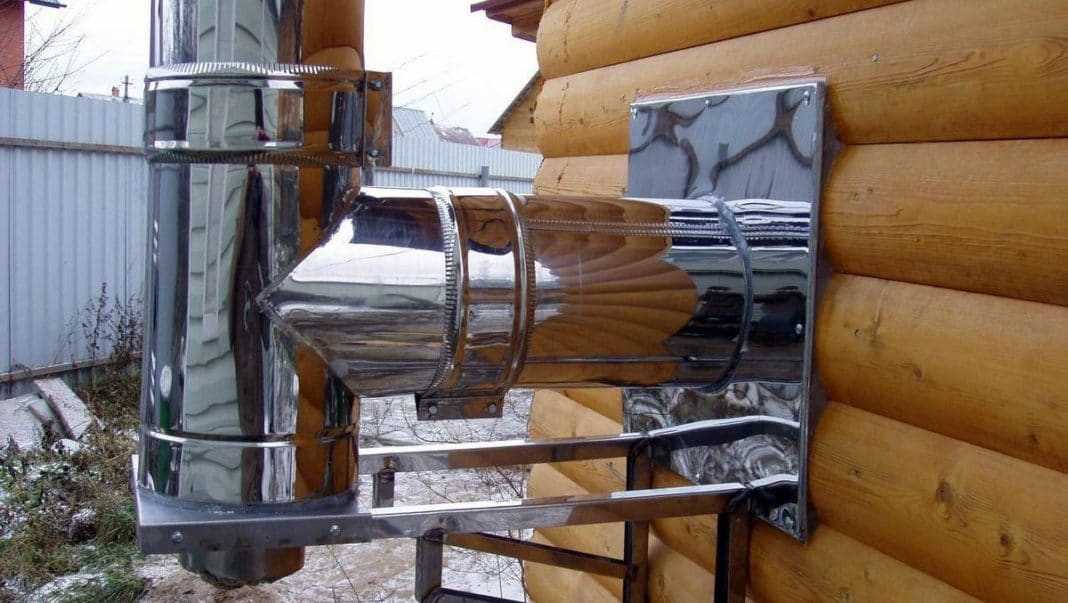

Дымоход своими руками

Ответ на этот вопрос может быть не таким простым, как кажется на первый взгляд. Конструкция твердотопливных котлов во многом схожа с обычными печами, и может показаться, что установка дымохода – это легкая задача. Однако не стоит поддаваться этому заблуждению. Для эффективного отвода продуктов сгорания требуется тщательно продуманная, прочная и надежная конструкция. Игнорирование этих принципов недопустимо, так как это может угрожать жизни людей, находящихся в помещении. Неплотные соединения материалов или ошибки в конструкции могут привести к попаданию опасного угарного газа внутрь.

Поэтому, если у вас нет опыта в установке печей, лучше доверить эту ответственную задачу профессионалу. Если же вы обладаете необходимыми навыками и уверены в своих силах, то можете попробовать выполнить монтаж самостоятельно. Тем не менее, расчеты дымоходов для твердотопливного котла рекомендуется заказывать в специализированной компании.

Эксперты в области отопления подчеркивают важность правильного выбора и установки дымохода для твердотопливного котла. Они отмечают, что дымоход должен быть выполнен из качественных материалов, устойчивых к высоким температурам и коррозии. Нержавеющая сталь и керамика считаются наиболее надежными вариантами. Также специалисты рекомендуют учитывать высоту и диаметр дымохода: чем выше и шире он будет, тем лучше будет тяга. При самостоятельной установке важно соблюдать все строительные нормы и правила, чтобы избежать проблем с безопасностью. Наконец, эксперты советуют регулярно проверять и чистить дымоход, чтобы обеспечить его эффективную работу и предотвратить накопление сажи.

https://youtube.com/watch?v=leMD2-RgaAE

Устройство дымохода

Независимо от выбранного материала для монтажа, все дымоходы, предназначенные для твёрдотопливных котлов, имеют схожую конструкцию. Система удаления дымовых газов состоит из одинаковых функциональных элементов:

• Дымоход. Это цилиндрический или прямоугольный участок, через который продукты сгорания выводятся из котла. Он должен быть изготовлен из прочного и термостойкого материала.
• Сборник конденсата. Из курса физики известно, что горячий воздух, соприкасаясь с холодной поверхностью, образует конденсат — небольшие капли влаги. Чтобы избежать попадания воды обратно в котел, дымоход необходимо оснастить устройством для удаления конденсата. Сборник устанавливается в нижней части дымохода, которая не соединяется напрямую с котлом, а подключается через тройник.
• Шибер — это заслонка, предназначенная для прекращения подачи воздуха из котла в систему. Шибер необходим для экономичной работы, так как он блокирует выход теплого воздуха в окружающую среду после остановки котла.

Это стандартная схема дымоотведения. В зависимости от используемых материалов могут быть небольшие изменения и дополнения. Например, стальные дымоходы часто оснащаются компенсатором линейной деформации. Он обеспечивает герметичность и надежность системы, поскольку постоянные циклы нагрева и охлаждения могут привести к ослаблению конструкции дымохода, что снижает плотность соединений компонентов.

Интересные факты

Вот несколько интересных фактов о правильном дымоходе для твердотопливного котла, который можно сделать своими руками:

1. Материалы и теплоизоляция: Для дымохода важно использовать материалы, которые могут выдерживать высокие температуры и коррозию. Нержавеющая сталь и керамика являются отличными вариантами. Также стоит учитывать теплоизоляцию дымохода, чтобы предотвратить конденсацию и образование сажи. Изоляция помогает поддерживать высокую температуру дымовых газов, что улучшает тягу.

2. Высота дымохода: Высота дымохода играет ключевую роль в обеспечении хорошей тяги. Рекомендуется, чтобы дымоход поднимался на 4-5 метров над уровнем котла и на 1 метр выше крыши здания. Это помогает избежать обратной тяги и обеспечивает эффективный вывод дымовых газов.

3. Угол наклона и изгибы: При проектировании дымохода важно минимизировать количество изгибов и поворотов, так как они могут ухудшить тягу и привести к накоплению сажи. Оптимальный угол наклона для дымохода составляет 45 градусов, а лучше всего избегать изгибов вообще. Если изгибы необходимы, старайтесь делать их плавными и не более чем на 90 градусов.

https://youtube.com/watch?v=cKn7qF2vy7o

Правила монтажа

Пожарная безопасность должна быть основным приоритетом при создании дымоотводной системы для котла, работающего на твердом топливе. Расстояние от стен дымохода до любых других поверхностей должно составлять не менее 38 см. При установке внутреннего дымохода необходимо тщательно изолировать участки, где он проходит через перекрытия.

Толщина стен дымохода не должна быть меньше 10 см, включая изоляцию.

Высота дымохода существенно влияет на эффективность удаления газов и силу тяги в системе. Важно, чтобы верхняя часть дымохода находилась на расстоянии не менее одного метра от крыши.

Необходимо точно рассчитать площадь внутреннего сечения дымохода. Эта величина должна оставаться постоянной на протяжении всей длины дымоотводной системы, чтобы избежать снижения коэффициента полезного действия.

Максимальная длина горизонтальных участков в системе не должна превышать 1 метра.

Конструкция дымохода обязательно должна включать сборник конденсата и дверцы для проведения технического обслуживания.

Как определить диаметр дымохода для твердотопливного котла

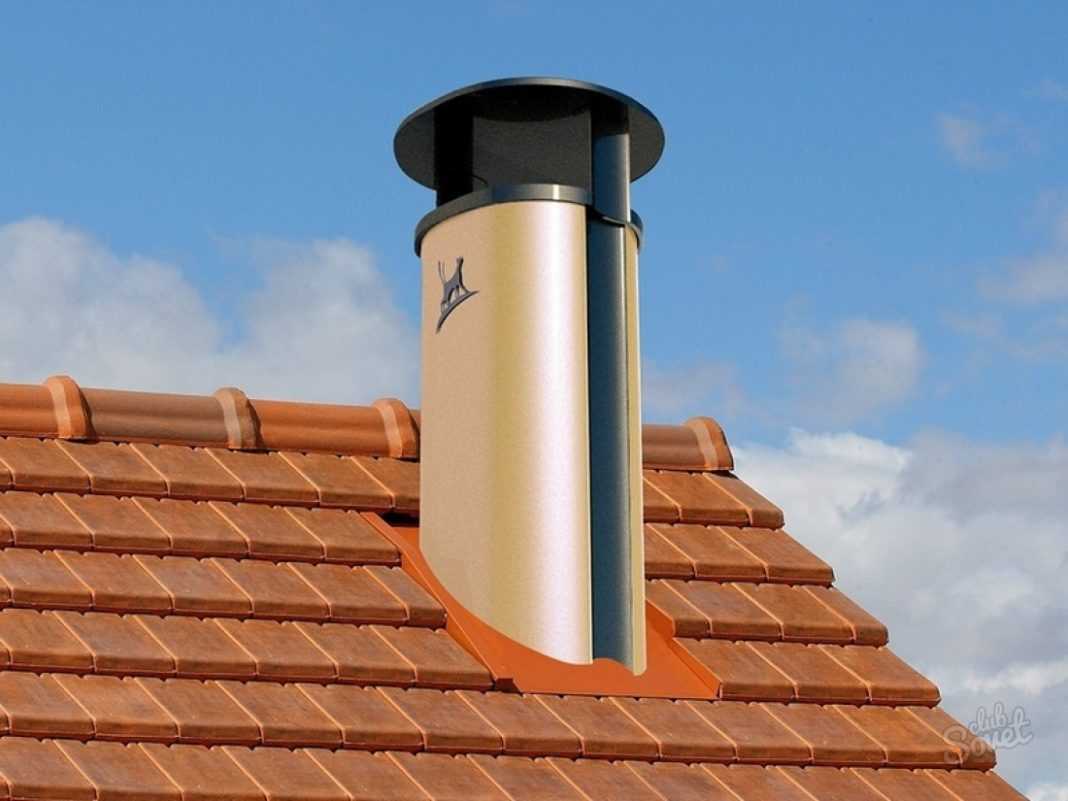

Требования к дымоходу

Перед началом строительства дымохода настоятельно рекомендуем внимательно ознакомиться с инструкцией по эксплуатации, которая прилагается к котлу. Этот документ содержит важные требования к характеристикам дымохода, который будет оптимально работать с данной моделью котла. Если такой информации нет или вы уверены в своих навыках, можно приступить к строительству, выбирая материалы по своему усмотрению. Однако есть несколько ключевых требований, которые нельзя игнорировать:

1. Для эффективного удаления газов дымоход должен иметь максимально вертикальную конструкцию.
2. Площадь поперечных сечений трубы и отводящего патрубка котла должна быть как минимум равной, а лучше, если первая будет больше второй.
3. Обязательно необходимо установить дефлектор (оголовок).
4. Если крыша выполнена из легковоспламеняющихся материалов, систему следует оснастить искрогасителем.
5. Дефлектор следует монтировать в зоне ветрового подпора.

Как определить зону ветрового подпора? Найдите самую высокую точку ближайшего препятствия, которое изменяет направление воздушных потоков. Это может быть дерево, соседнее здание или конек крыши. От этой точки проведите прямую линию к дымоходу под углом 45˚. Все, что находится ниже этой линии, будет находиться в зоне ветрового подпора. При определенных направлениях ветра воздух из этой области может нарушать тягу, усиливать её (что приводит к увеличению расхода топлива и снижению КПД котла) или даже вызывать обратную тягу.

Сборка дымохода осуществляется достаточно просто, путем последовательного соединения его элементов. Однако монтаж можно разделить на два метода:

• По конденсату. Элементы соединяются с учетом направления стока конденсата. Это важно для систем, которые не имеют сборника испарений.
• По дыму. Компоненты конструкции соединяются в соответствии с направлением движения газов.

В системах, оснащенных сборником конденсата, часть конструкции собирается по первому принципу, а оставшаяся часть – по второму.

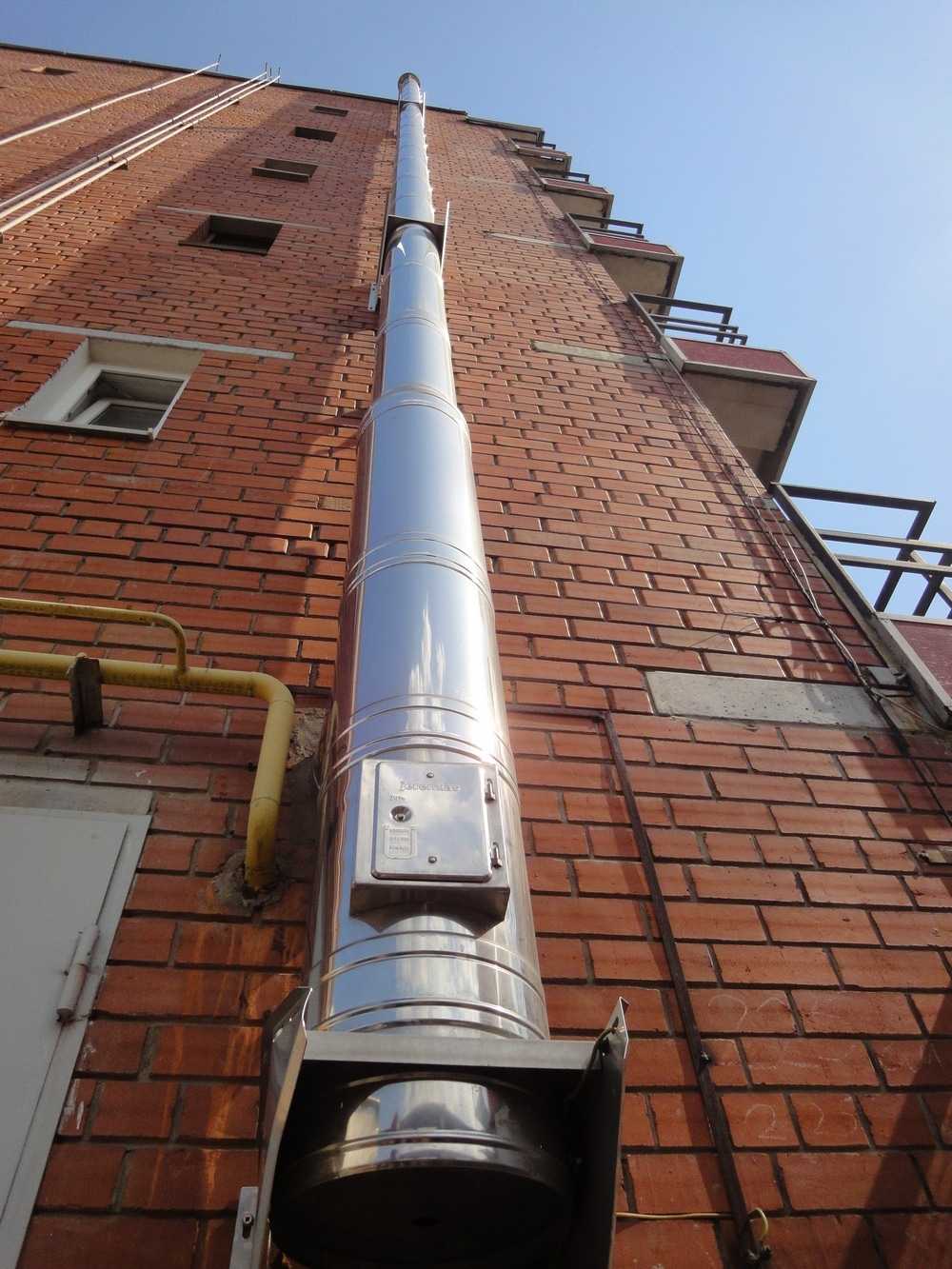

Сила тяги

Известно, что эффективность удаления и выброса горячего дыма и газов в атмосферу напрямую зависит от тяги. Это важнейший параметр дымоотводной системы, который показывает её коэффициент полезного действия. На силу тяги влияют такие факторы, как поперечное сечение дымохода, его диаметр и высота:

• чем уже верхняя часть дымохода, тем быстрее происходит выход газодымовой смеси,
• улучшить тягу можно, минимизировав наклонные или горизонтальные участки и ответвления, то есть создавая максимально вертикальный дымоотвод.

Определение эффективности

Низкий коэффициент полезного действия часто обусловлен неправильной сборкой системы и плохой стыковкой её элементов. Обычно такие ошибки становятся очевидными на этапе монтажа, что позволяет их легко исправить. В противном случае для устранения недостатков может потребоваться демонтаж и повторная сборка дымохода.

Признак высокого КПД – выраженный гул в трубах во время работы котла. Скорость удаления дыма можно регулировать с помощью шибера, который частично закрывает дымоход.

Виды дымоходов

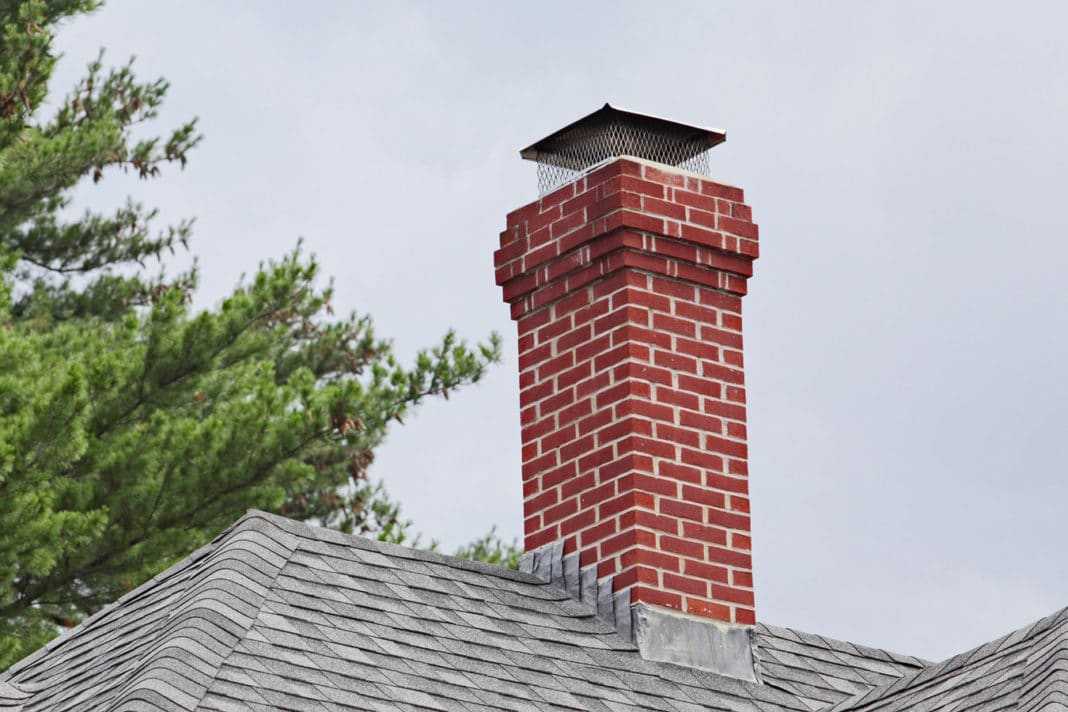

Дымоход из кирпича

Это традиционное решение, использовавшееся с давних времен и по-прежнему актуальное сегодня. Строить кирпичный дымоход имеет смысл только для котлов с высоким коэффициентом полезного действия. Значительная часть энергии расходуется на прогрев массивных стенок из кирпича. В случае установки котла с низким КПД, эффективность отвода газов будет крайне низкой.

Преимущества:

• Кирпич обладает высокой термостойкостью и способен выдерживать температуру продуктов сгорания до +900˚C.

Недостатки:

• Уязвимость. Накопление сажи и конденсата на внутренних стенках дымохода приводит к трещинам и разрушению кирпича. Для решения этой проблемы внутрь дымохода устанавливают стальную трубу.

Правила строительства

Для качественного возведения такого дымохода необходимо четко понимать процессы и разбираться в технологии укладки кирпича. Насадную трубу следует строить в перевязку, строго следуя схеме кладки. Высота этой части не должна превышать верхний край 5-7 ряда кирпича.

Далее необходимо выполнить распушку, что подразумевает увеличение внешнего периметра дымохода при сохранении прежнего внутреннего. Распушка играет важную роль, так как обеспечивает теплоизоляцию системы, что непосредственно влияет на КПД. Количество рядов кирпича в области распушки определяется толщиной перекрытия между этажами. После подъема на верхний этаж распушку нужно поднять не менее чем на 1-2 ряда относительно пола.

Затем строится стояк, который проходит через последний этаж и увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок называется «выдрой» и является самым широким, состоящим из 8-9 рядов. Выдра необходима для теплоизоляции дымового канала и защиты от попадания мусора или атмосферных осадков внутрь помещения. Завершающий этап в строительстве выдры – создание пологого ската из цемента, который переходит в трубную шейку. Размеры шейки и стояка должны совпадать.

Шейка укладывается из 6-7 рядов кирпича, после чего строится оголовок из 2-3 рядов. На верхнюю часть дымохода устанавливается колпак для защиты от дождя, снега и мусора. Для более детального изучения процесса возведения кирпичного дымохода рекомендуем ознакомиться с видео.

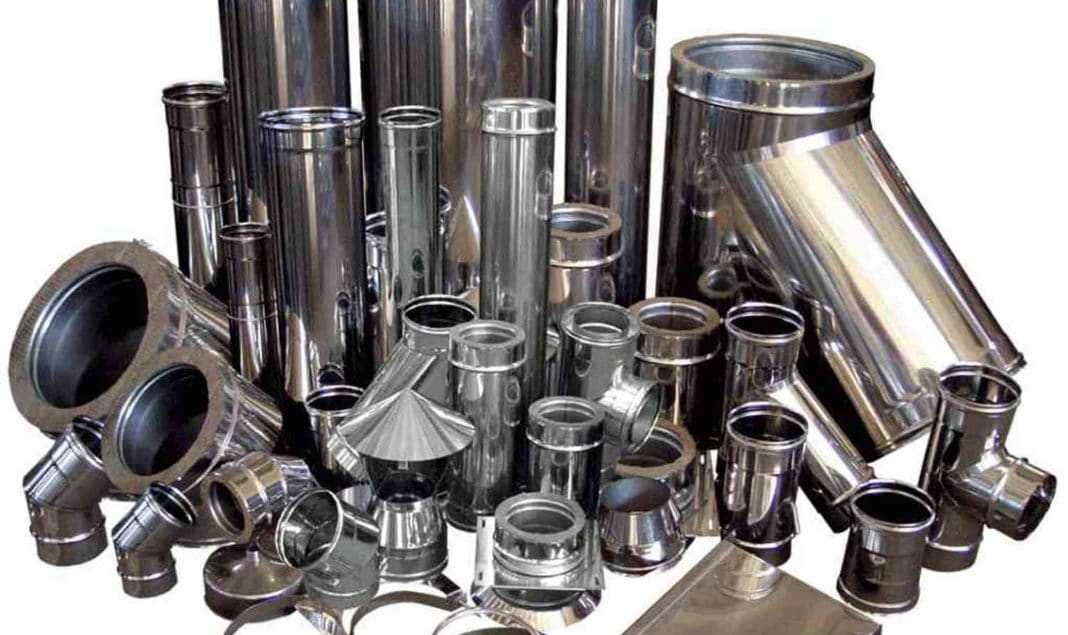

Дымоход из стали

Дымоходы из стали

Дымоходы изготавливаются как из обычной стали, так и из нержавеющей. Однако, благодаря своей долговечности, нержавеющая сталь пользуется гораздо большей популярностью. Стальные конструкции, выполненные из обычной стали, обычно имеют срок службы от 3 до 5 лет.

Преимущества данного материала:

• Термостойкость. Сталь выдерживает высокие температуры дымовых и газовых потоков (до 700˚C).
• Устойчивость к влаге. Это означает, что конденсат не влияет на срок службы и надежность системы.
• Низкая стоимость.

В отличие от дымоходов, изготовленных из стекла или кирпича, стальные конструкции можно модифицировать, добавляя новые элементы в процессе эксплуатации. Для установки системы дымоудаления рекомендуется использовать нержавеющую сталь марок 321, 316 и 316L.

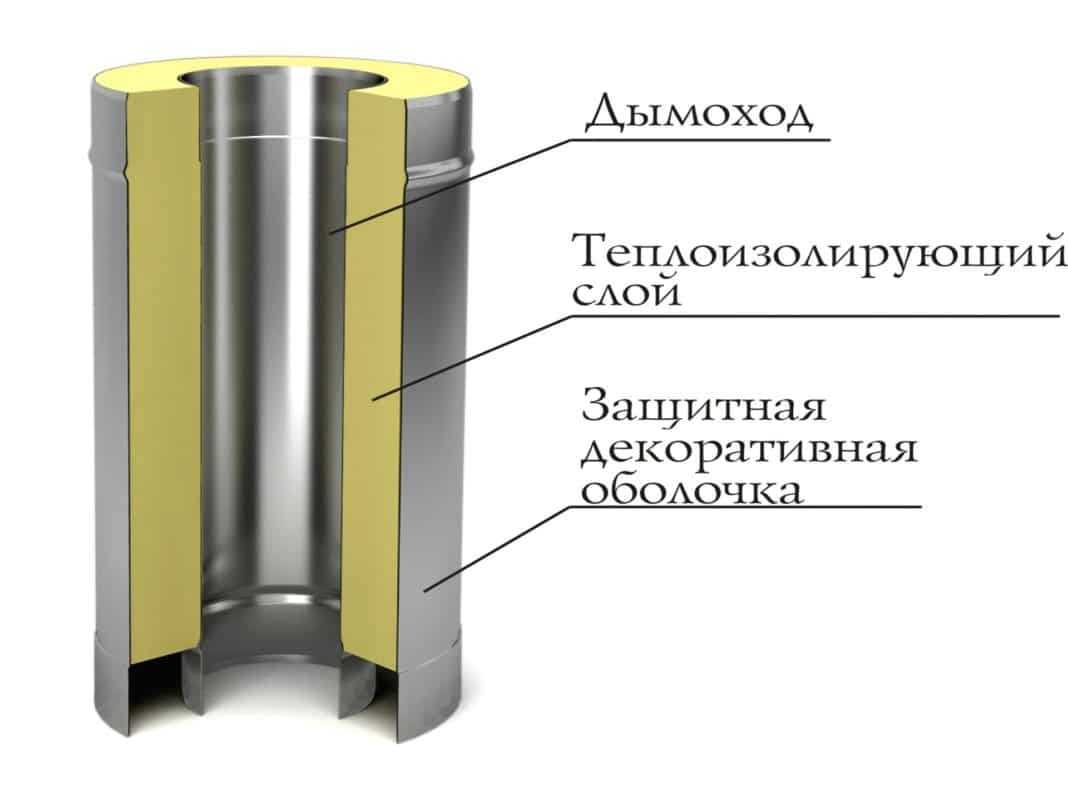

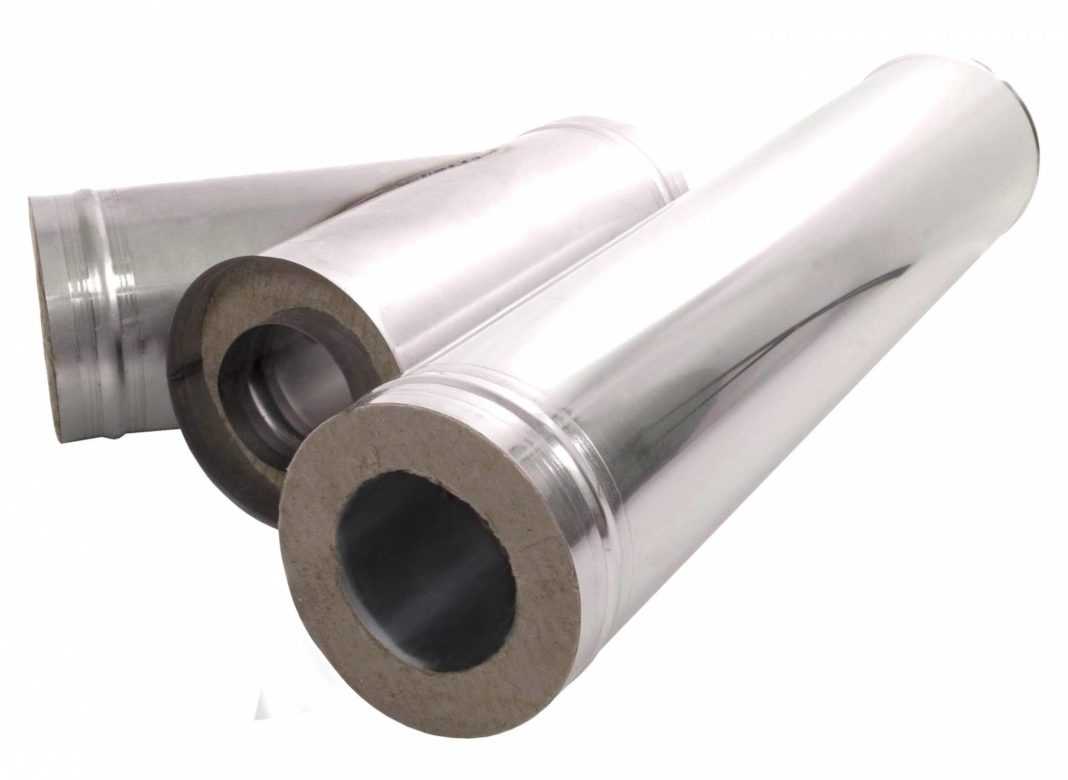

Дымоход из сэндвич-панелей

Это хороший, хотя и не самый экономичный вариант для создания дымоотводов. С каждым годом он приобретает все большую популярность, особенно при установке внешних систем для удаления дыма. У него есть свои преимущества, но, конечно, не обошлось и без недостатков.

Плюсы материала:

• панели уже на этапе производства оснащаются жаростойким слоем и теплоизоляцией,
• конструкция компактна и легко монтируется,
• использование таких труб не приводит к образованию конденсата,
• гладкая внутренняя поверхность способствует образованию турбулентности, что ускоряет вывод дыма и газов, а также предотвращает накопление сажи на стенках,
• материал обладает высокой пожарной безопасностью.

Минусы:

• дымоход из сэндвич-панелей стоит значительно дороже своих аналогов,
• средний срок службы конструкции составляет 10-15 лет,
• со временем соединения могут стать менее герметичными.

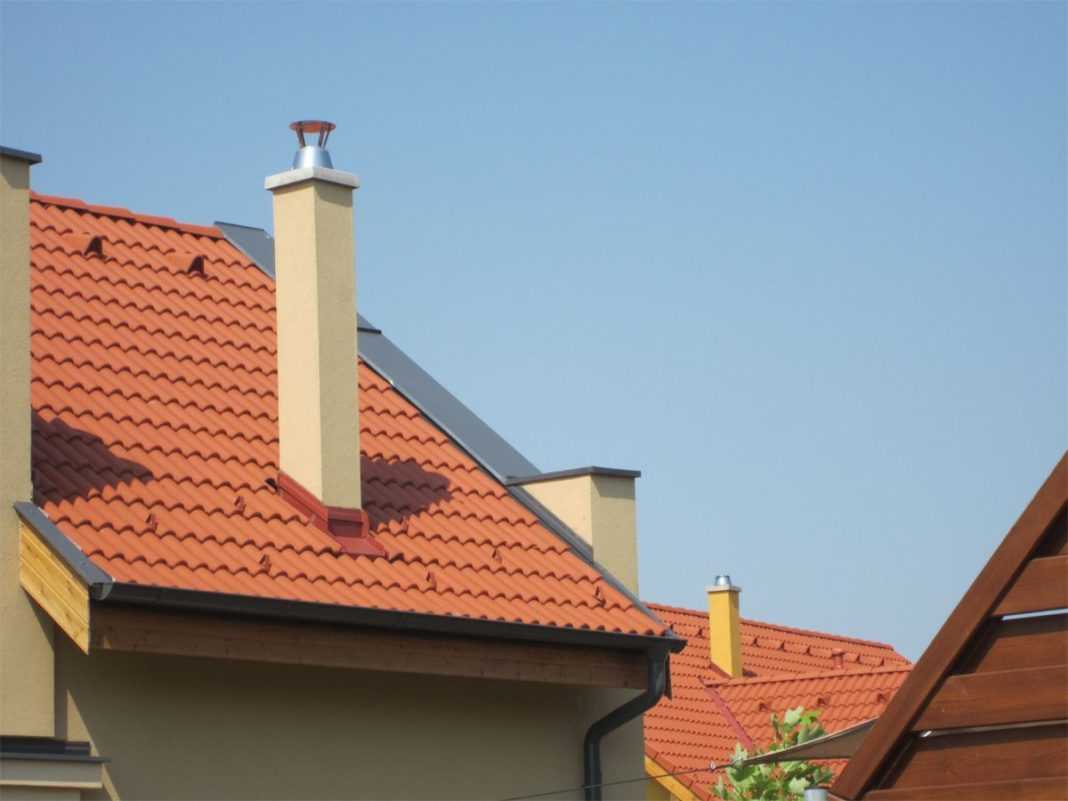

Керамический дымоход

Является оптимальным решением для создания безопасных, долговечных и надежных дымоходов, предназначенных для твердотопливных котлов. Конструкция состоит из трех слоев:

• внутренний – керамическая труба,
• средний – утепляющий слой из негорючей минеральной ваты,
• внешний – каркас из огнеупорного кирпича.

Преимущества:

• высокая устойчивость к газодымовому потоку с температурой до +900˚C,
• гладкая поверхность внутренних стенок препятствует накоплению сажи,
• на стенках не образуется конденсат,
• материал не подвержен коррозии под воздействием влаги,
• керамический дымоход подходит для котлов, работающих на любом виде топлива,
• установка осуществляется быстро и без лишних усилий,
• конструкция имеет минимальное количество швов, что обеспечивает отличную герметичность даже после длительной эксплуатации,
• срок службы керамических дымоходов составляет не менее 30 лет.

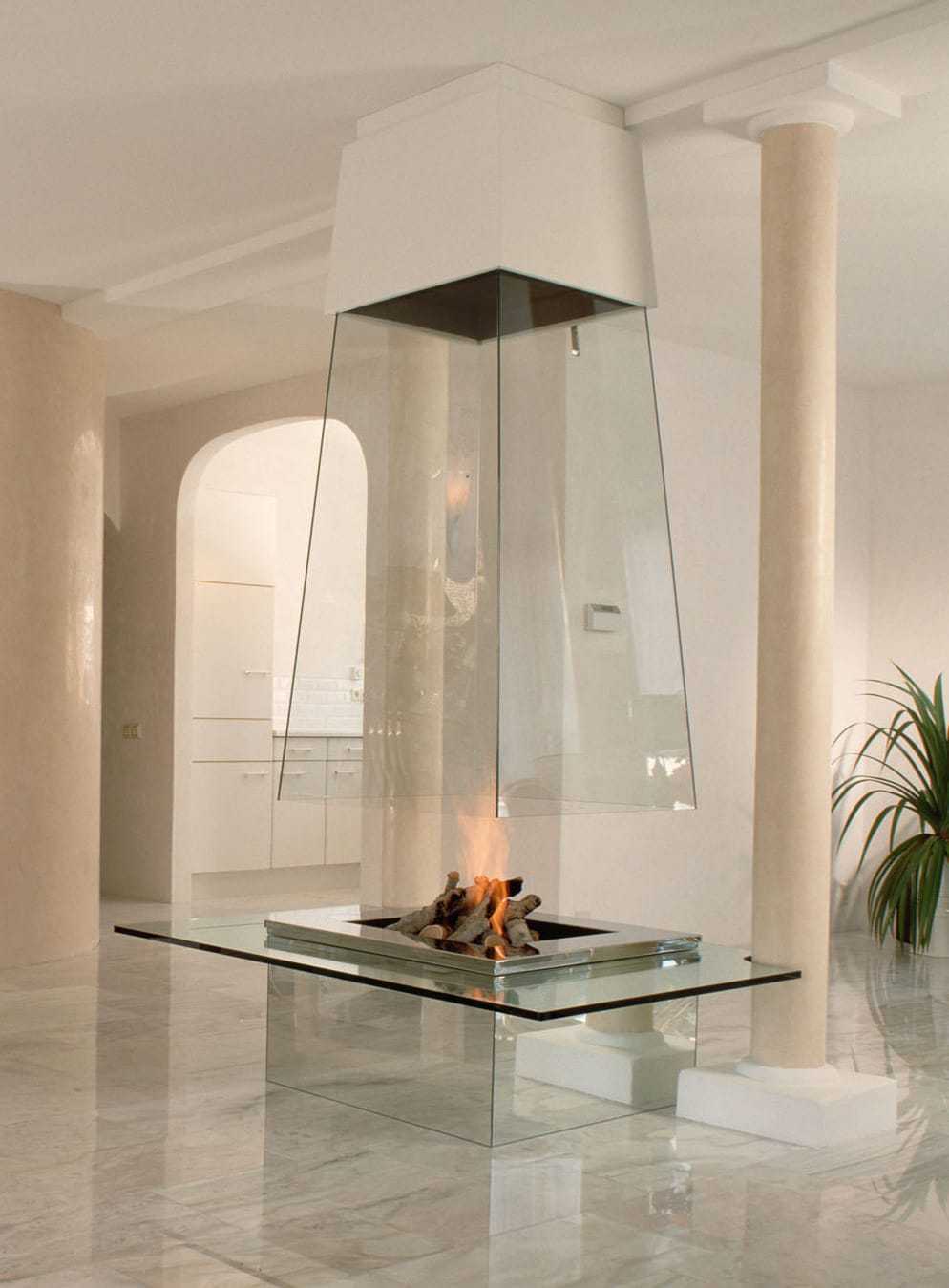

Стеклянный дымоход

Стеклянные дымоходы

Дымоходы, изготовленные из стекла, относительно недавно начали появляться на российском рынке и пока не успели завоевать значительную популярность или широкую известность. К числу достоинств этого материала можно отнести его долговечность, прочность, устойчивость к высоким температурам и уникальный внешний вид. Однако стоит отметить один, но весьма ощутимый недостаток – это высокая цена.

https://youtube.com/watch?v=S13oigbTl9I

Уход и обслуживание дымохода

Первым шагом в уходе за дымоходом является регулярная проверка его состояния. Рекомендуется проводить осмотр не реже одного раза в год, а в случае интенсивного использования котла – дважды в год. В процессе осмотра обратите внимание на наличие трещин, коррозии, отложений сажи и других загрязнений. Если вы заметили какие-либо дефекты, необходимо незамедлительно принять меры по их устранению.

Очистка дымохода – это еще один важный этап в его обслуживании. Сажа и другие отложения могут значительно снизить эффективность работы котла и увеличить риск возникновения пожара. Для очистки дымохода можно воспользоваться специальными щетками, которые можно приобрести в магазинах, или вызвать профессионалов. Если вы решите выполнять очистку самостоятельно, убедитесь, что у вас есть все необходимые инструменты и средства защиты.

Кроме того, стоит обратить внимание на вентиляцию дымохода. Она должна быть свободной от препятствий, чтобы обеспечить нормальный выход дымовых газов. Проверьте, нет ли в дымоходе посторонних предметов, таких как листья, ветки или птичьи гнезда. Если вы обнаружите какие-либо препятствия, удалите их, чтобы избежать задымления и других проблем.

Не забывайте также о герметичности соединений дымохода. Все стыки и соединения должны быть тщательно проверены на наличие утечек. Если вы заметили, что дымоход пропускает дым, необходимо заменить поврежденные участки или использовать специальные герметики для устранения проблем.

Важно помнить, что уход за дымоходом – это не только вопрос безопасности, но и вопрос экономии. Правильно обслуживаемый дымоход способствует более эффективному сгоранию топлива, что в свою очередь снижает затраты на отопление. Поэтому не пренебрегайте регулярным уходом за дымоходом, и ваш твердотопливный котел будет служить вам долго и надежно.

Вопрос-ответ

Какой дымоход нужен для твердотопливного котла?

Для твердотопливных котлов обычно применяется двухслойный (сэндвич) дымоход из нержавеющей стали марки AISI 430 толщиной 0,8 мм на наружном слое и нержавеющей стали AISI 304 толщиной 0,8 мм на внутреннем слое.

Что нужно сжечь в печке, чтобы дымоход прочистился сам?

Существует несколько широко известных способов поддерживать дымоход в чистоте, не прибегая к трудоёмкой механической чистке. Чаще всего используются три: сжигание осиновых или тополиных дров, сжигание картофельной шелухи, покупка в специализированных магазинах порошков с условным названием «Чистый дымоход».

Как высота дымохода влияет на тягу?

Высота дымовой трубы является одним из наиболее важных факторов, которые влияют на ее производительность. Чем выше труба, тем больше давление находится в верхней ее части, что способствует увеличению тяги.

Какой диаметр трубы должен быть для твердотопливного котла?

Типичные диапазоны диаметров. Диаметр дымохода для твердотопливного котла обычно варьируется в следующих пределах: 150-180 мм для котлов малой мощности (до 20 кВт), 180-200 мм для котлов средней мощности (20-35 кВт), 200-300 мм для мощных котлов (свыше 35 кВт).

Советы

СОВЕТ №1

Перед началом строительства дымохода тщательно изучите местные строительные нормы и правила. Это поможет избежать проблем с безопасностью и легальностью вашей конструкции.

СОВЕТ №2

Выбирайте материалы для дымохода, которые устойчивы к высоким температурам и коррозии. Нержавеющая сталь или керамика — отличные варианты, которые обеспечат долговечность и безопасность.

СОВЕТ №3

Обратите внимание на правильный уклон дымохода. Он должен быть направлен вверх, чтобы обеспечить хороший тяговый эффект и предотвратить накопление конденсата внутри трубы.

СОВЕТ №4

Регулярно проверяйте и очищайте дымоход от сажи и других отложений. Это не только повысит эффективность работы котла, но и снизит риск возникновения пожара.
