В статье рассмотрим распределительный коллектор отопления, его виды и пошаговую инструкцию по сборке. Понимание работы и назначения коллекторов важно для эффективного функционирования системы отопления, что обеспечивает комфорт и экономию ресурсов. Эта информация будет полезна как профессионалам, так и тем, кто решит самостоятельно установить или модернизировать отопительную систему.
Что такое распределительный коллектор отопления?
Наиболее распространены распределительные коллекторы для отопления с 3 или 4 контурами. Их конструкция достаточно проста: это трубный отрезок, который имеет определенное количество боковых и торцевых ответвлений, к которым подключаются отводы. В состав автоматизированной системы управления входят следующие элементы:
- воздухоотводчик,
- устройства для регулирования потока,
- группа безопасности,
- смесительный узел.

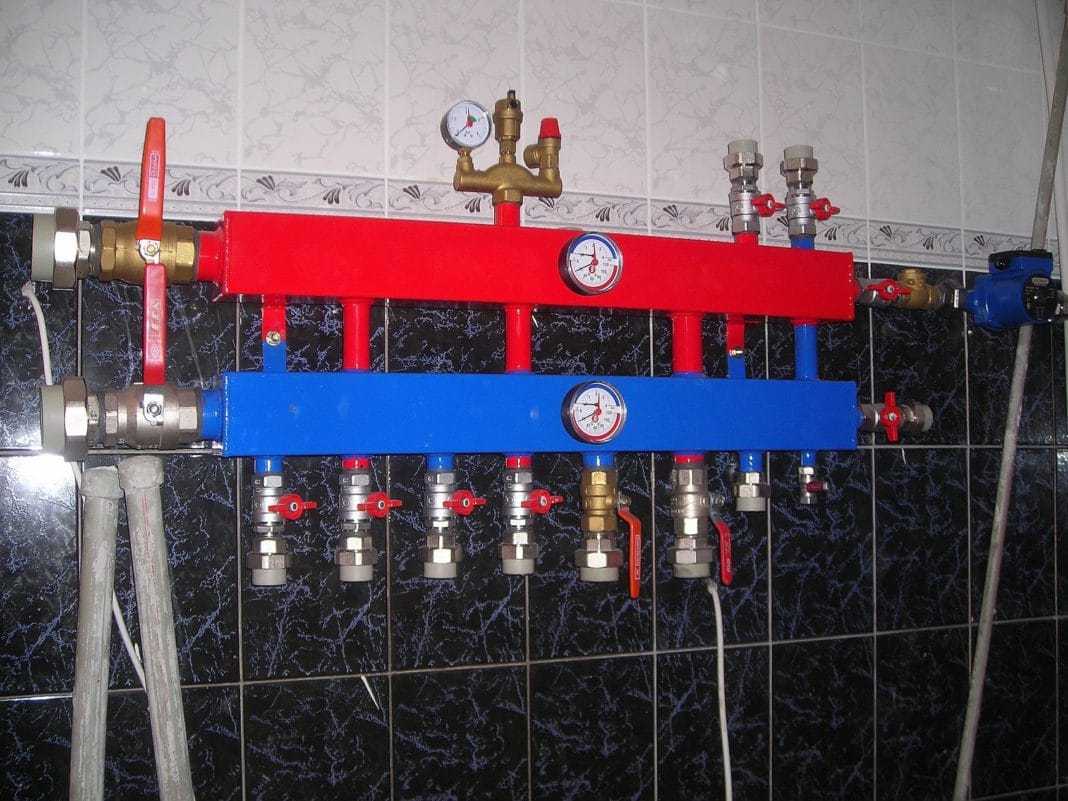

Как выглядит распределительный коллектор для отопления
Эти модели предназначены для применения в современных замкнутых циркуляционных системах отопления. Преимущества коллекторных схем заключаются в следующем:
- эффективное распределение рабочих потоков, что способствует экономии топлива,
- возможность использования труб малого диаметра (это особенно важно, когда необходимо провести трубопровод под стяжкой),
- легкость в точной настройке и поддержании необходимого температурного режима в каждой комнате.
Основным недостатком данного решения являются значительные затраты, связанные с покупкой и установкой оборудования.
Использование распределительных коллекторов оправдано не только в жилых квартирах и частных домах, но и в централизованных системах и котельных, которые обслуживают многоквартирные здания. Сложные системы с поэтапным распределением рабочей среды являются экономически выгодными, особенно если каждый контур оборудован автоматикой и насосом.
Распределительный коллектор отопления является ключевым элементом в системах водяного отопления, обеспечивая равномерное распределение теплоносителя по радиаторам. Эксперты отмечают, что существует несколько разновидностей коллекторов, включая одно- и многоконтурные модели, что позволяет адаптировать систему под конкретные условия и потребности. При выборе коллектора важно учитывать его материал, размер и количество выходов, что влияет на эффективность работы всей системы.
Сборка распределительного коллектора своими руками становится все более популярной среди владельцев частных домов. Специалисты подчеркивают, что при наличии базовых навыков и необходимых инструментов, этот процесс не представляет особой сложности. Важно следовать инструкциям и учитывать все нюансы, такие как правильное соединение труб и установка запорной арматуры. Таким образом, грамотный подход к выбору и сборке коллектора может значительно повысить эффективность отопительной системы и снизить затраты на отопление.
Виды коллекторов в системах обогрева
Ассортимент продукции классифицируется по принципу работы на три категории: солнечные коллекторы, распределительные коллекторы и гидрострелки. Наибольшей популярностью среди потребителей пользуются распределительные коллекторы.
| Аспект | Описание | Важные нюансы для сборки своими руками |
|---|---|---|
| Сущность коллектора | Устройство для равномерного распределения теплоносителя по контурам системы отопления. Обеспечивает независимое регулирование температуры в каждом контуре. | Правильный выбор диаметра коллектора и отводов критичен для гидравлической балансировки. |
| Разновидности по материалу | Латунные: Долговечные, устойчивые к коррозии, но дорогие. Нержавеющая сталь: Высокая прочность, устойчивость к агрессивным средам, средняя цена. Полимерные (PPR, PEX): Легкие, дешевые, простые в монтаже, но менее долговечные при высоких температурах. |
При работе с полимерными коллекторами требуется специальный инструмент для сварки/обжима. |
| Разновидности по функционалу | Простые (без регулировки): Только распределение. С ручными вентилями: Позволяют вручную регулировать поток в каждом контуре. С расходомерами: Визуальный контроль расхода теплоносителя. С сервоприводами: Автоматическое регулирование потока по сигналу термостата. |
Для коллекторов с расходомерами и сервоприводами необходимо предусмотреть место для их установки и подключения. |
| Разновидности по количеству контуров | От 2 до 12 и более. Выбирается исходя из количества отапливаемых помещений или зон. | При сборке своими руками важно точно рассчитать необходимое количество отводов. |
| Основные компоненты коллектора | Гребенка (основной корпус): Вход/выход теплоносителя, отводы для контуров. Запорные/регулирующие вентили: Для каждого контура. Воздухоотводчик: Для удаления воздуха из системы. Дренажный кран: Для слива теплоносителя. Крепежные элементы: Для монтажа на стену. |
Все соединения должны быть герметичными. Используйте качественные уплотнительные материалы (ФУМ-лента, пакля с герметиком). |
| Инструменты для сборки | Разводной ключ, газовый ключ, труборез, пресс-клещи (для PEX), паяльник (для PPR), отвертки, рулетка, уровень. | Наличие специализированного инструмента значительно упрощает и ускоряет процесс сборки. |
| Этапы сборки своими руками | 1. Выбор места: Удобный доступ для обслуживания. 2. Монтаж коллектора: Крепление к стене. 3. Подключение подающей/обратной магистрали: К основным входам/выходам коллектора. 4. Подключение контуров отопления: К отводам коллектора. 5. Установка запорной/регулирующей арматуры: Вентили, расходомеры, сервоприводы. 6. Установка воздухоотводчика и дренажного крана. 7. Опрессовка системы: Проверка на герметичность. |
Строго следуйте инструкциям производителя коллектора и комплектующих. Не экономьте на качестве фитингов и уплотнителей. |
| Типичные ошибки при сборке | Неправильный выбор диаметра коллектора, негерметичные соединения, отсутствие воздухоотводчика/дренажного крана, неправильная балансировка контуров. | Тщательная проверка каждого этапа сборки поможет избежать дорогостоящих ошибок. |
Интересные факты
Вот несколько интересных фактов о распределительных коллекторах отопления:
-
Функция и эффективность: Распределительный коллектор играет ключевую роль в системах отопления, позволяя равномерно распределять теплоноситель по различным контурам. Это не только повышает эффективность системы, но и позволяет регулировать температуру в отдельных помещениях, что способствует экономии энергии и снижению затрат на отопление.
-
Разнообразие конструкций: Существуют различные типы распределительных коллекторов, включая коллекторы с термостатическими клапанами, которые позволяют автоматически регулировать поток теплоносителя в зависимости от температуры в помещении. Также существуют коллекторы с насосами, которые обеспечивают принудительное движение теплоносителя, что особенно полезно в больших или многоуровневых домах.
-
Сборка своими руками: Сборка распределительного коллектора своими руками возможна благодаря доступности комплектующих и подробным инструкциям. Однако важно учитывать, что правильная установка и настройка системы требуют знаний о гидравлике и теплообмене. Неправильная сборка может привести к неэффективной работе системы и повышенным расходам на отопление.
Солнечные коллекторы
Эти устройства в первую очередь предназначены для выполнения хозяйственных функций. В южных регионах их можно смело использовать для всех процессов, связанных с отоплением. В умеренных широтах, где солнечного света недостаточно, такие коллекторы применяются для обеспечения горячей воды в те моменты, когда отопительный котел не работает.
Солнечный коллектор состоит из регистров, которые находятся в вакуумных трубках. Они взаимодействуют с замкнутой системой, функционирующей на основе жидкого теплоносителя. По мере испарения теплоноситель поднимается к теплообменнику, где происходит нагрев рабочей среды. Когда вещество остывает, оно опускается, что создает циклический процесс.
Гидрострелка – термогидравлический распределитель
Устройство предназначено для балансировки системы отопления: оно выравнивает температурные и давленческие показатели жидкости в различных контурах обогрева. Этот элемент создает оптимальную разницу характеристик между подачей и обраткой, а также контролирует степень смешивания. Гидрострелка не только поддерживает стабильный микроклимат в помещениях, но и обеспечивает бережные условия для работы котельного оборудования.

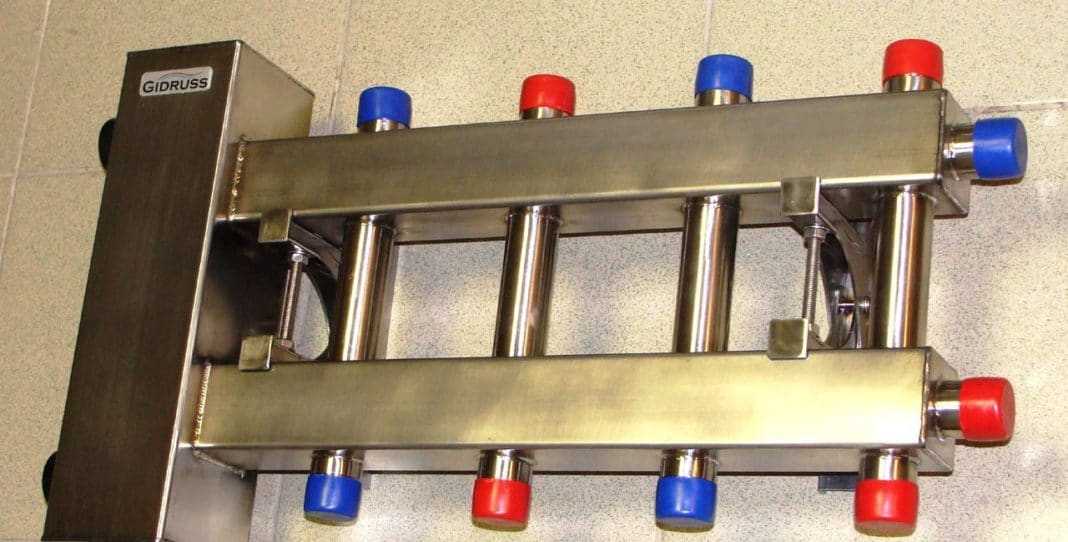

На изображении представлена гидрострелка с коллектором из нержавеющей стали.
Гидроразделитель широко используется в сложных схемах отопления, которые включают несколько контуров. Он соединяет котел с радиаторами, системами горячего водоснабжения и теплыми полами. Заводские модели таких устройств оснащены сепараторами потоков, а также механизмами для удаления воздуха и загрязнений из системы.
Для повышения эффективности обогрева рекомендуется оснастить каждый контур отдельным насосом. Гидрострелка представляет собой особый вид коллектора, который отличается возможностью работы с крупными диаметрами труб и устанавливается в котельной в вертикальном положении.
Распределительные коллекторы для системы отопления
Они распределяют потоки рабочей жидкости непосредственно к отопительным приборам. Конструкция устройства включает две гребенки: первая предназначена для подачи теплоносителя к обогревательным точкам, а вторая — для возврата воды обратно в котел. В торцевой части каждого распределителя имеются подключения к магистральным трубопроводам, а вдоль корпуса расположены штуцеры для конкретных приборов, таких как контуры теплого пола и радиаторы.
Установка радиаторного отопления с использованием распределительного коллектора, в отличие от традиционных одно- или двухтрубных систем, осуществляется параллельно, а не последовательно, как это обычно делается. Теплоноситель, распределяемый по всем ветвям, имеет одинаковую температуру. Параметры каждого радиатора или группы в рамках одного контура можно настроить в соответствии с потребностями, при этом не стоит беспокоиться о взаимном влиянии.
Для систем с подогревом пола использование гребенок является единственным эффективным решением, обеспечивающим стабильную работу всей системы. При необходимости коллектор можно установить скрытно, замаскировав его специальным шкафом, который можно разместить в нише.
Читайте также:
Как выбрать распределительный коллектор?
Гребенки имеют схожую конструкцию, обладая стандартными параметрами резьбы на штуцерах и внутренним диаметром. Подключение может осуществляться с использованием различных типов трубопроводов и фитингов. Различия могут заключаться в количестве штуцеров, которое варьируется от 2 до 12 штук. Гребенки можно легко объединять в группы для обеспечения необходимого количества отводов.

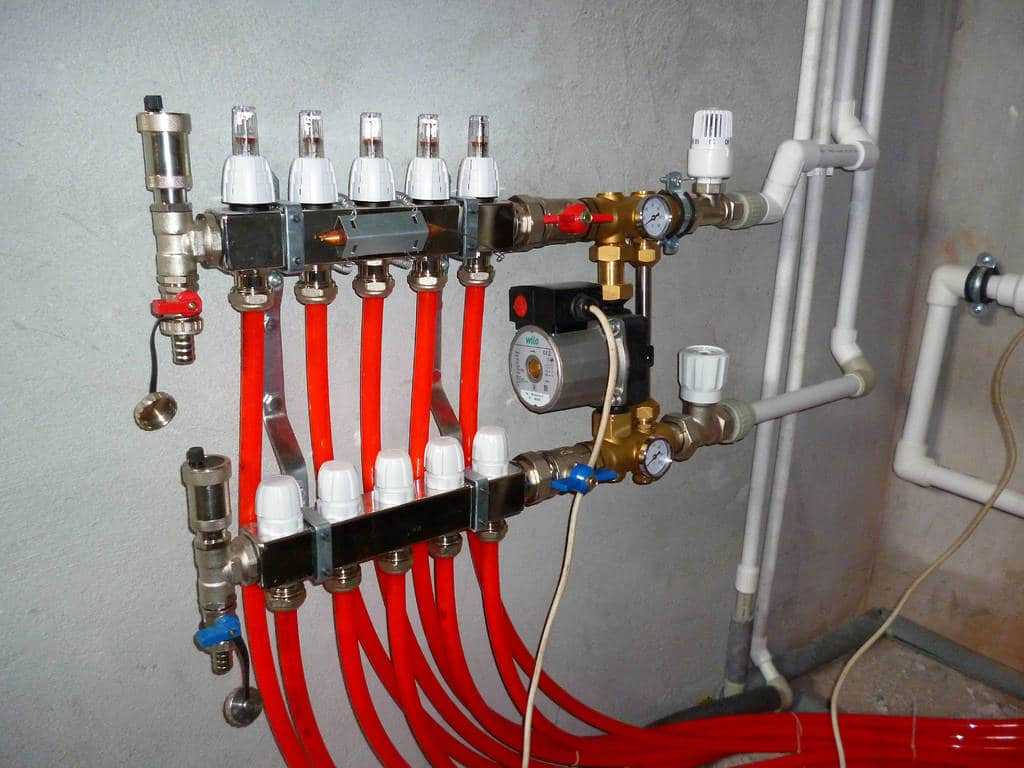

Распределительный коллектор для отопления, предназначенный для теплых полов
В распределительных коллекторах, предназначенных для теплых полов, должны быть предусмотрены механизмы, позволяющие регулировать интенсивность и температуру потока на каждой ветке. Эти устройства могут быть как ручными, так и автоматическими. В случае радиаторов такие элементы не являются обязательными, поскольку управление можно осуществлять непосредственно на каждой батарее.
Выбор может зависеть от основного материала:
- Коллекторы из нержавеющей стали относятся к высокому ценовому сегменту, однако их стоимость оправдана качеством – они обладают наибольшим сроком службы среди аналогичных изделий. Гребенки выдерживают повышенное давление и оснащены воздухоотводчиками, торцевыми накидными гайками для обслуживания шарового крана и регулировочными вентилями.
- Бюджетные полимерные изделия имеют недостаточную прочность, поэтому их не рекомендуется использовать в системах отопления, так как они не соответствуют необходимым показателям температурного расширения.
- Наиболее популярны латунные модели – они недорогие и при этом функциональные.
Если у вас есть определенные навыки, можно самостоятельно собрать распределительный коллектор, но при использовании металлических компонентов следует минимизировать риск попадания ржавчины в систему.
Как сделать распределительный коллектор отопления своими руками?
В основе разработки изделия лежит количество отопительных контуров, которые будут использоваться. Важно учесть расположение котла, особенности патрубков, а также характеристики отопительных и вспомогательных контуров. Необходимо также продумать возможность увеличения их числа в будущем и определить точки, где будет происходить распределение тепла.

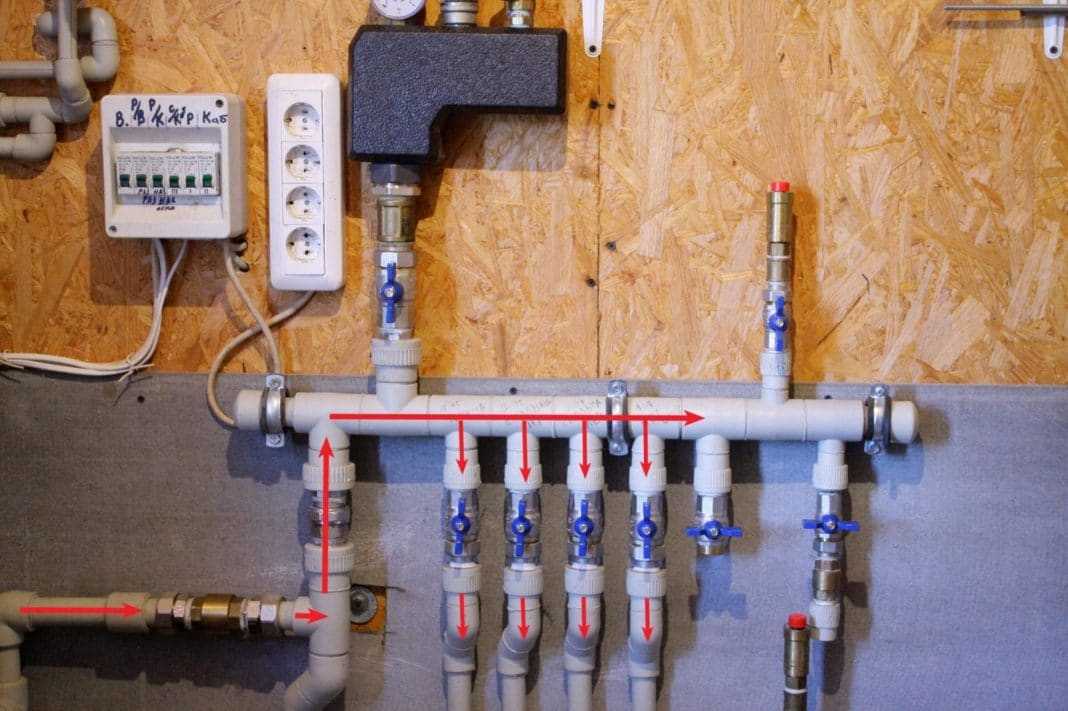

При создании распределительного коллектора для отопления своими руками
При проектировании следует помнить, что каждый контур состоит из двух труб – одной для подачи, другой для обратки. Также стоит учесть дополнительное оборудование, такое как сливной кран, расширительный бачок, термостатическая группа, заполняющий кран и клапан для подпитки.
Следующий шаг – это пространственное моделирование. Нужно будет продумать, как трубы будут подключаться к коллектору. Обычно отводы для косвенного нагрева формируются на торцах, а для настенных электрических и газовых котлов патрубок устанавливается сверху. Все собранные данные будут полезны при создании чертежа коллектора (для этого подойдет миллиметровая бумага). Между соседними патрубками рекомендуется оставлять расстояние от 10 см, максимум – 20 см, как показывает практика.
Для самостоятельной сборки гребенки наиболее удобным материалом является трубный профиль квадратного или круглого сечения. Для разметки стоит подготовить линейку, штангенциркуль и керн. С помощью газового резака выполняются отверстия, в которые затем будут врезаны патрубки. В эти места вставляются обрезки труб с резьбой.
Заготовки фиксируются сваркой – сначала выполняется черновая сварка, а затем обрабатывается весь периметр. После этого необходимо установить кронштейны для крепления гребенки на стену. Стыки следует очистить от ржавчины и окалины. Конструкцию обрабатывают обезжиривающим средством, после чего последовательно наносят краску и лак.
Через 2-3 дня, когда краска полностью высохнет, коллектор можно установить на подготовленное место и соединить с входящими и исходящими контурами. В результате получится эффективный инструмент, который сможет полноценно управлять сложной отопительной системой в частном доме.
https://youtube.com/watch?v=rGwgnHHM4oU
Установка и настройка распределительного коллектора в системе отопления
Установка распределительного коллектора является важным этапом в создании эффективной системы отопления. Правильная установка и настройка обеспечивают равномерное распределение теплоносителя по всем радиаторам, что, в свою очередь, способствует повышению комфорта и экономии энергии.
Подготовка к установке
Перед началом установки необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- распределительный коллектор;
- трубопровод для подключения к системе;
- крепежные элементы;
- инструменты для резки и соединения труб (например, труборез, гаечные ключи, отвертки);
- уровень для проверки горизонтальности установки;
- герметик или фум-лента для уплотнения соединений.
Выбор места установки
Распределительный коллектор следует устанавливать в удобном для доступа месте, чтобы обеспечить возможность его обслуживания. Чаще всего коллектор размещают в техническом помещении, например, в котельной или в специальном шкафу. Важно, чтобы место установки было защищено от влаги и перепадов температуры.
Процесс установки
1. Монтаж коллектора: Установите коллектор на стену с помощью крепежных элементов. Убедитесь, что он установлен горизонтально, используя уровень.
2. Подключение труб: Подключите подающие и обратные трубы к коллектору. Для этого используйте соответствующие фитинги, которые обеспечат надежное соединение. Не забудьте предварительно обработать резьбу герметиком или фум-лентой для предотвращения утечек.
3. Установка запорной арматуры: На каждом выходе коллектора установите запорные краны или термоголовки, которые позволят регулировать поток теплоносителя в каждом радиаторе.
Настройка системы
После установки коллектора необходимо произвести его настройку:
- Проверка герметичности: Перед запуском системы проверьте все соединения на наличие утечек. Для этого можно провести пробный запуск системы с низким давлением.
- Регулировка потоков: Настройте запорные краны на каждом выходе коллектора, чтобы обеспечить равномерное распределение теплоносителя. Это можно сделать, открывая или закрывая краны до достижения необходимого уровня температуры в каждом радиаторе.
- Мониторинг работы: После настройки системы следите за температурой в помещениях. При необходимости внесите коррективы в настройки, чтобы добиться оптимального комфорта.
Заключение
Правильная установка и настройка распределительного коллектора в системе отопления — это залог эффективной работы всей системы. Следуя приведенным рекомендациям, вы сможете самостоятельно установить и настроить коллектор, что позволит значительно повысить комфорт в вашем доме и снизить затраты на отопление.
Вопрос-ответ
Что такое распределительный коллектор и какова его основная функция в системе отопления?
Распределительный коллектор — это устройство, которое служит для распределения теплоносителя по различным контурам отопительной системы. Его основная функция заключается в равномерном распределении горячей воды или другого теплоносителя между радиаторами или полами, что обеспечивает эффективное и равномерное отопление помещений.
Какие существуют разновидности распределительных коллекторов и в чем их отличия?
Существует несколько типов распределительных коллекторов, включая коллекторы с одним и несколькими выходами, а также модели с регулируемыми и нерегулируемыми клапанами. Основные отличия заключаются в количестве подключаемых контуров, возможности регулировки потока теплоносителя и материала изготовления, что влияет на их долговечность и эффективность работы.
Как собрать распределительный коллектор своими руками и какие инструменты для этого понадобятся?
Для сборки распределительного коллектора своими руками понадобятся такие инструменты, как гаечный ключ, отвертка, паяльник (если используются пластиковые трубы), а также комплект соединительных элементов. Процесс включает в себя выбор подходящего коллектора, его монтаж на стену, подключение к системе отопления и проверку герметичности всех соединений. Важно следовать инструкциям и учитывать особенности вашей отопительной системы.
Советы
СОВЕТ №1
Перед началом сборки распределительного коллектора отопления, тщательно изучите все компоненты и их функции. Это поможет вам понять, как правильно организовать систему и избежать ошибок при установке.
СОВЕТ №2
Выбирайте качественные материалы для сборки коллектора. Использование надежных и долговечных компонентов обеспечит эффективность работы системы отопления и снизит риск протечек и поломок в будущем.
СОВЕТ №3
Обратите внимание на правильное расположение коллектора. Он должен находиться в доступном месте для обслуживания и регулировки, а также быть защищен от прямых солнечных лучей и перепадов температуры.
СОВЕТ №4
Не забывайте о необходимости установки запорной арматуры и балансировочных клапанов. Это позволит вам регулировать поток теплоносителя и поддерживать оптимальную температуру в каждом радиаторе, что повысит эффективность всей системы отопления.
