Регистры отопления обеспечивают комфортную температуру в помещениях, эффективно распределяя тепло от источников. В статье рассмотрим типы регистров, их конструктивные особенности, преимущества и недостатки, а также советы по выбору и установке. Понимание работы регистров поможет сделать осознанный выбор, обеспечивая оптимальные условия для жизни и работы и позволяя сэкономить на энергозатратах.
Материалы изготовления регистров

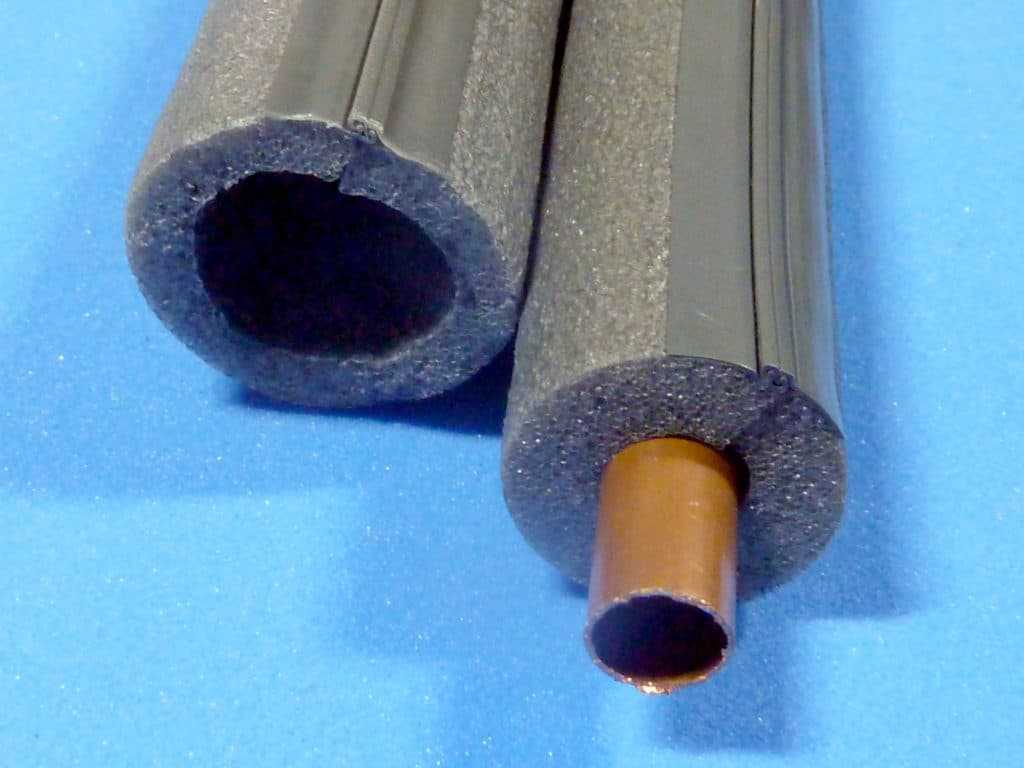

Экранированная медная труба
Когда речь заходит о материалах для изготовления радиаторов, невозможно не упомянуть электросварные стальные трубы, которые пользуются популярностью благодаря своей доступности, невысокой цене, легкости в обработке и разнообразию форматов и размеров, хотя их теплопередача оставляет желать лучшего.
Стальные радиаторы могут быть выполнены как из профильных, так и из труб круглого сечения. Они подвержены коррозии, поэтому особое внимание следует уделять качеству сварных швов.
Чугунные радиаторы славятся своей надежностью и простотой установки, однако процесс монтажа может потребовать значительных усилий. Их соединения достаточно прочные благодаря фланцам и болтам, но они не обладают ударостойкостью и могут треснуть. Кроме того, такие радиаторы имеют значительный вес и выглядят довольно громоздко. Наиболее распространены радиаторы из оребренных труб.
Медные радиаторы обычно устанавливаются в системах, где уже используются медные трубы. Медь обладает отличной теплопередачей, что позволяет использовать трубы меньшей длины и диаметра, хотя их стоимость может быть высокой.
Мягкость меди позволяет легко изгибать трубы, поэтому сварка требуется только для соединения отдельных элементов, однако необходимо также предусмотреть защиту (экран или кожух).
При использовании медных радиаторов важно соблюдать следующие условия:
- теплоноситель не должен содержать твердые частицы,
- фитинги и другие детали, контактирующие с медью, должны быть изготовлены из бронзы, латуни, никеля или хрома,
- обязательным условием является заземление, чтобы предотвратить электрохимическую коррозию.
Алюминиевые радиаторы пользуются популярностью благодаря высокой теплопроводности, устойчивости к коррозии и длительному сроку службы, что, вероятно, объясняет их высокую цену.
Алюминиевые трубы изготавливаются методом монолитного литья, что исключает наличие сварных швов и соединений, однако для их установки требуется специальное сварочное оборудование.
Биметаллические радиаторы производятся из отопительных труб особого типа с использованием стального сердечника. Медные или алюминиевые теплообменники в таких радиаторах позволяют значительно увеличить площадь обогрева. Для всех радиаторов этого типа характерен диаметр до 2 дюймов, что делает их идеальными для установки в жилых домах.
Радиаторы из нержавеющей стали встречаются крайне редко из-за высокой стоимости. В настоящее время их практически не устанавливают.
Эксперты в области отопительных систем отмечают, что регистры отопления играют ключевую роль в обеспечении комфортной температуры в помещениях. Они подчеркивают, что правильный выбор и установка регистров могут значительно повысить эффективность системы отопления. Специалисты рекомендуют обращать внимание на материалы, из которых изготовлены регистры, так как это влияет на их теплоотдачу и долговечность.
Кроме того, эксперты акцентируют внимание на необходимости регулярного обслуживания регистров, чтобы избежать накопления загрязнений и обеспечить равномерное распределение тепла. Важно также учитывать размеры и расположение регистров в помещении, что может существенно повлиять на общую эффективность отопительной системы. В конечном итоге, грамотный подход к выбору и эксплуатации регистров отопления способствует не только экономии энергии, но и созданию комфортной атмосферы в доме.
https://youtube.com/watch?v=76xSrIaZWOo
Виды регистров для установки (электросварные, из гладких труб)

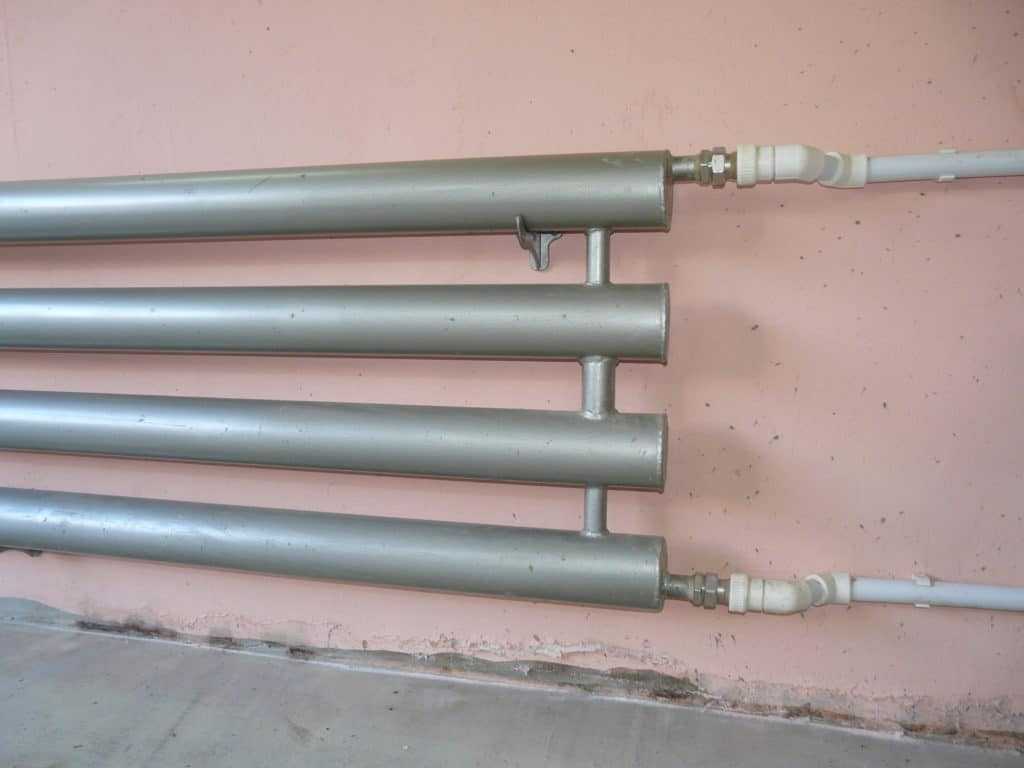

Регистр из гладких труб
Электросварные стальные регистры, выполненные из гладких труб, по праву занимают лидирующие позиции на рынке. Диаметры таких труб варьируются от 32 до 150 мм.
Существует два основных типа: змеевидные и секционные (регистровые).
- Змеевидные (змеевик) регистры имеют форму буквы S и соединения в виде дуги. Эта конструкция значительно увеличивает теплоотдачу, а гладкие трубы обеспечивают возможность пропуска большого объема теплоносителя.
- Секционные (регистровые) регистры классифицируются по типу соединения:
- Нитка – это конструкция с последовательным соединением, где замыкающая труба, по которой теплоноситель перемещается от одной трубы к другой, расположена либо справа, либо слева.
- Колонка – это конструкция с параллельным движением теплоносителя, где все параллельные трубы соединены замыкающими трубами с обоих концов. Такой способ соединения позволяет добиться необходимой длины в зависимости от размеров помещения.
| Тип регистра | Преимущества | Недостатки |
|---|---|---|
| Гладкие трубы | Простота изготовления, низкая стоимость, легко чистить | Низкая теплоотдача на единицу длины, большой объем теплоносителя |
| Ребристые трубы | Высокая теплоотдача, компактность | Сложность изготовления, высокая стоимость, трудно чистить |
| Секционные регистры | Модульность, возможность регулировки мощности, ремонтопригодность | Высокая стоимость, сложность монтажа |
| Панельные регистры | Эстетичный вид, равномерное распределение тепла, низкая инерционность | Высокая стоимость, требовательность к качеству теплоносителя |
| Конвекторы | Высокая скорость нагрева воздуха, компактность | Неравномерное распределение тепла, шум при работе |
Интересные факты
Вот несколько интересных фактов о регистрах отопления:
-
Историческое использование: Регистры отопления, или радиаторы, имеют долгую историю, начиная с римских бань, где использовались системы подогрева воздуха. Современные радиаторы появились в 19 веке и быстро стали популярными благодаря своей эффективности в обогреве помещений.
-
Материалы и эффективность: Регистры отопления могут быть изготовлены из различных материалов, таких как чугун, сталь и алюминий. Каждый из них имеет свои преимущества: чугунные радиаторы долго сохраняют тепло, стальные — быстро нагреваются, а алюминиевые — легкие и имеют высокую теплопроводность.
-
Терморегуляция: Современные системы отопления часто оснащены термостатами и автоматическими регуляторами, которые позволяют точно контролировать температуру в помещениях. Это не только повышает комфорт, но и способствует экономии энергии, что особенно актуально в условиях изменения климата и повышения цен на энергоресурсы.
https://youtube.com/watch?v=frZF0EctiBU
Расчет регистров для помещения
При выборе модели отопительного регистра важно обратить внимание на диаметр труб. Как уже упоминалось, размеры могут варьироваться от 32 до 150 мм.
Трубы с большим диаметром обеспечивают больший объем всей системы отопления. Однако для нагрева такой системы потребуется больше времени, и регулировать температуру будет сложнее, хотя для работы котла они являются более предпочтительными.
Рекомендуется остановить выбор на трубах диаметром 32 мм, а если планируется самостоятельное изготовление регистра, специалисты советуют использовать трубы не более 80 мм в диаметре.
Для организации теплоснабжения с использованием стальных отопительных регистров оптимальным вариантом будет обратиться к профессионалам. В качестве альтернативы можно воспользоваться специализированными программами для расчетов.
Тем не менее, при самостоятельном расчете можно использовать следующую методику.
Сначала необходимо определить следующие параметры:
- общая площадь помещения,
- коэффициент теплоотдачи материала регистра,
- диаметр используемых труб.
Таблица. Теплоотдача одного погонного метра стальной трубы различных диаметров — для расчета отопительного регистра при высоте 2 метра.
| Диаметр трубы, мм | 32 | 40 | 57 | 76 | 89 | 108 | 114 | 133 | 159 |
| Площадь обогрева помещения, м2. | 0,56 | 0,69 | 0,95 | 1,27 | 1,48 | 1,80 | 1,90 | 2,22 | 2,65 |
Для расчета регистров из гладких стальных труб можно воспользоваться следующей формулой.
Q = 3.14 x D x L x K (Tr — To), где
Q – количество тепла, выделяемое трубой, Вт,
D – диаметр трубы, м,
L — длина трубы, м,
K – коэффициент теплоотдачи (11,63 Вт/м2хС),
Tr – температура в помещении,
To – температура теплоносителя в системе,
t – разница температур.
Зная эти значения, можно самостоятельно рассчитать количество тепла, выделяемое отопительным регистром.
Пример: длина первой секции составляет 2 м, а диаметр трубы – 76 мм.
Разница температур t будет равна 60С (80-20).
Таким образом, мощность одной секции отопительного регистра из гладкой стальной трубы составит:
Q=3,14х0,076х2х11,63х60=333 Вт.
Для расчета каждой последующей секции полученный результат следует умножать на коэффициент 0,9.
При определении необходимого метража и диаметра трубы следует учитывать только показатели теплоотдачи погонного метра трубы.
Например, для помещения площадью 20 м2 и высотой потолка не более 3 м потребуется 20 м стальной трубы диаметром 60 мм.
При подготовке к установке отопительных приборов важно учесть такие параметры, как:
- глубина стен,
- расположение окон и дверей,
- состав стен и перекрытий здания и другие.
Конструктивные характеристики
На эффективность работы отопительного регистра влияют его конструктивные характеристики. Обычно они изготавливаются из труб с гладкой поверхностью, реже — из профильного металла.
Важно отметить, что элементы отопительного регистра должны быть расположены на расстоянии, равном диаметру трубы плюс 5 см. Слишком близкое размещение может негативно сказаться на уровне теплоотдачи.
Все модели отопительных регистров оснащены патрубками для подключения к трубопроводам подачи и отвода теплоносителя.
Регистры отопления могут быть установлены как в однотрубных, так и в двухтрубных системах. Подключение к системе теплоснабжения может осуществляться следующими способами:
- диагональным,
- боковым,
- нижним (только для небольших конструкций или при ограниченном количестве горизонтальных элементов).
Самостоятельная установка

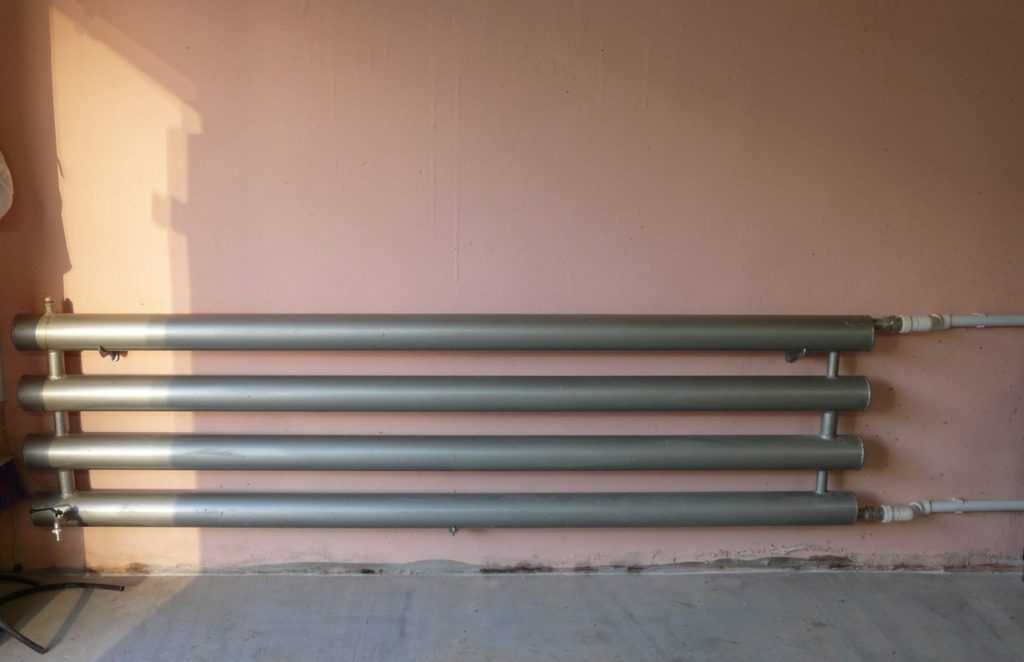

Разъёмный болтовой монтаж
Существует два метода установки:
- разъемное болтовое соединение,
- неразъемное сварочное соединение.
При выборе способа монтажа необходимо учитывать вес и размеры устройства, а также характеристики системы отопления. Можно опираться на правила установки радиаторов, так как принципиальная разница в подходах отсутствует.
Важно обратить внимание на уклон при подключении к гравитационной системе, так как наклон должен соответствовать направлению движения теплоносителя.
В системах, где не применяется насосное оборудование и движущей силой является разница парциального давления, подобных проблем не возникает.
Правила монтажа:
- Рекомендуемое расстояние, согласно технологическим требованиям, от стен и окон должно составлять не менее 20 см.
- Для разъемного монтажа следует использовать только паранитовые прокладки или лен, который применяется в сантехнических работах.
- Все стальные радиаторы отопления обязательно должны быть окрашены, чтобы предотвратить коррозию.
- Лучше всего проводить монтаж вне отопительного сезона.
Сравнительный анализ расчетной и фактической мощности радиатора можно осуществить по завершении испытательного пуска системы, и при необходимости внести изменения в конструкцию.
https://youtube.com/watch?v=frZF0EctiBU
Обслуживание и ремонт регистров отопления
Первым шагом в обслуживании регистров является их визуальный осмотр. Необходимо проверять наличие коррозии, трещин и других повреждений, которые могут привести к утечкам теплоносителя. Особое внимание следует уделить соединениям и сварным швам, так как именно в этих местах чаще всего возникают проблемы. Если обнаружены какие-либо дефекты, их следует устранить как можно скорее, чтобы избежать серьезных последствий.
Регулярная очистка регистров также играет важную роль в их обслуживании. На поверхности регистров может накапливаться пыль, грязь и другие загрязнения, которые снижают эффективность теплоотдачи. Для очистки можно использовать мягкие моющие средства и губки, избегая абразивных материалов, которые могут повредить поверхность. Важно также следить за состоянием теплоносителя, так как его качество напрямую влияет на работу регистров.
Ремонт регистров отопления может включать в себя как мелкие, так и более серьезные работы. В случае обнаружения утечек, необходимо определить их источник и произвести замену поврежденных участков. Для этого может потребоваться демонтаж регистра, что требует определенных навыков и знаний. Если регистр сильно корродирован или имеет значительные повреждения, может потребоваться его полная замена.
Кроме того, важно следить за работой системы в целом. Регистры должны быть правильно настроены и сбалансированы, чтобы обеспечить равномерное распределение тепла по всему помещению. Неправильная настройка может привести к перегреву или недогреву отдельных участков, что негативно скажется на комфорте и увеличит затраты на отопление.
Для обеспечения надежной работы регистров отопления рекомендуется проводить профилактическое обслуживание не реже одного раза в год. Это позволит выявить и устранить потенциальные проблемы до того, как они станут серьезными. Важно также учитывать, что в некоторых случаях может потребоваться помощь квалифицированного специалиста, особенно если речь идет о сложных ремонтах или настройках системы.
Вопрос-ответ
Какие бывают регистры отопления?
Регистры отопления бывают различных типов, включая водяные, электрические и воздушные. Водяные регистры используют горячую воду для обогрева помещений, электрические работают на основе электрического тока, а воздушные системы нагревают воздух и распределяют его по помещению. Также регистры могут различаться по материалам (металлические, алюминиевые, стальные) и конструкциям (плоские, трубчатые, панельные).
Что такое регистр отопления?
Регистр отопления – водо-воздушный трубчатый теплообменник, используемый в качестве отопительного прибора в системах водяного отопления в жилых и нежилых помещениях. Регистры конструктивно проще и дешевле радиаторов отопления. Они надежны и неприхотливы в работе, доступны для самостоятельного изготовления.
Что лучше регистры или батареи?
Надежность — за счет прочности труб регистры лучше переносят гидроудары и повышение давления. Они не ломаются в системах с нестабильным давлением. Для них не страшны примеси в теплоносителе, которые могут повредить алюминиевый радиатор.
Советы
СОВЕТ №1
Перед установкой регистров отопления обязательно проведите теплотехнический расчет. Это поможет определить необходимую мощность и количество регистров, чтобы обеспечить комфортную температуру в помещении.
СОВЕТ №2
Выбирайте регистры отопления из качественных материалов, таких как сталь или алюминий. Они обеспечивают хорошую теплопроводность и долговечность, что важно для эффективной работы системы отопления.
СОВЕТ №3
Регулярно проверяйте состояние регистров отопления. Убедитесь, что они не забиты пылью и грязью, так как это может снизить их эффективность. Периодическая чистка поможет поддерживать оптимальную работу системы.
СОВЕТ №4
Обратите внимание на расположение регистров. Устанавливайте их под окнами или в местах, где холодный воздух может проникать в помещение. Это поможет создать эффективную конвекцию и равномерное распределение тепла.
