Регистры системы отопления: особенности конструкции и инструкция по самостоятельному изготовлению для домашнего использования

В статье рассмотрим регистры системы отопления, их конструктивные особенности и преимущества, а также предоставим инструкцию по самостоятельному изготовлению. Понимание работы и устройства регистров поможет оптимизировать отопительную систему, повысить её эффективность и снизить затраты на отопление. Эта информация будет полезна как профессионалам, так и домашним мастерам, стремящимся улучшить комфорт в жилище.

Устройство и принцип работы

Наиболее распространенный вариант исполнения отопительных регистров включает две или три горизонтальные трубы, которые располагаются параллельно друг другу и соединяются тонкими перемычками для циркуляции теплоносителя. Важно соблюдать расстояние между секциями, которое должно превышать диаметр труб на 5 см. С одной стороны трубы герметично закрываются, а с другой — подключаются подача и обратка.

Регистры системы отопления могут быть выполнены не только в классическом круглой форме, но и в квадратной или прямоугольной. При этом принцип их работы остается неизменным. Однако квадратные трубы могут уступать круглым в плане качества протока теплоносителя, что может привести к повышенному внутреннему сопротивлению воды в трубах.

Кроме стандартных регистров, которые входят в общую систему отопления, существуют конструкции с встроенным ТЭНом. В таких регистрах теплоноситель нагревается с помощью электричества. Внешний сегмент оборудован фитингом для заливки теплоносителя и подключения расширительного бачка или аварийного клапана.

Длина регистра определяется в зависимости от площади помещения, где будет установлена система отопления. Кроме уже упомянутых конструкций, существуют также однотрубные, четырехтрубные и пятитрубные модели.

Принцип работы отопительных регистров достаточно прост. Теплоноситель, поступающий из системы, проходит через горизонтальные или вертикальные секции, нагревая металлические стенки регистра. Эти стенки, в свою очередь, излучают тепло в помещение.

Эксперты в области отопительных систем отмечают, что регистры играют ключевую роль в обеспечении эффективного обогрева помещений. Их конструкция может варьироваться в зависимости от типа системы и используемого теплоносителя. Основные материалы для изготовления регистров — это сталь, алюминий и медь, каждый из которых имеет свои преимущества и недостатки.

При самостоятельном изготовлении регистров важно учитывать не только выбор материала, но и правильные размеры и форму, чтобы обеспечить оптимальную циркуляцию теплоносителя. Специалисты рекомендуют тщательно планировать проект, учитывая теплопотери помещения и требуемую мощность. Также следует обратить внимание на герметичность соединений и возможность регулировки потока. Важно помнить, что неправильно сконструированный регистр может привести к снижению эффективности системы отопления и увеличению затрат на энергию.

МОНТАЖ ОТОПЛЕНИЯ. КАК ПРАВИЛЬНО ПОДОБРАТЬ ТРУБЫ? #Shorts

Какие бывают регистры отопления?

Стандартные регистры отопления изготавливаются из гладких труб с диаметром от 25 до 200 мм. Существует три основных типа теплоотдающих устройств, которые различаются по конструктивным особенностям, форме труб и материалам.

1. Секционные регистры. Эти устройства состоят из нескольких одинаковых отрезков труб, соединенных с помощью патрубков. Соединения могут быть как последовательными, так и параллельными. В случае последовательного соединения патрубки устанавливаются поочередно с левой и правой стороны секций, а с противоположного края устанавливается подпорка для фиксации труб. При параллельном соединении секции соединяются друг с другом через патрубки или коллекторы. Преимущество секционных регистров заключается в их гибкости подключения, что позволяет настраивать систему в зависимости от количества и расположения перемычек: односторонне, двухсторонне, попеременно или последовательно.

2. Змеевиковые регистры. Эти устройства изготавливаются из одной трубы, изогнутой в форме буквы S или П. Также возможно использование дугообразных патрубков для соединения. Количество изгибов подбирается в зависимости от размеров помещения и требуемой температуры обогрева. В отличие от секционных моделей, змеевиковые регистры имеют только последовательную подачу теплоносителя. Обычно змеевик состоит как минимум из двух труб, соединенных с одной стороны перемычкой.

3. Регистры с оребрением. Хотя такие приборы выглядят менее привлекательно, они обеспечивают более эффективное отопление по сравнению с двумя предыдущими типами и занимают меньше пространства. Из-за сложности самостоятельной сварки таких регистров, рекомендуется приобретать готовые изделия.

4. Вертикальные регистры. Эти устройства более эстетичны и компактны, при этом сохраняют принцип циркуляции теплоносителя. Их можно изготавливать из труб круглого, квадратного или прямоугольного сечения. Вертикальные регистры из прямоугольных труб чаще всего используются в небольших помещениях, так как они лучше сохраняют полезное пространство по сравнению с круглыми.

Независимо от типа регистра, торцы труб обязательно закрываются заглушками, которые могут быть плоскими, выпуклыми или эллиптическими. Последние рекомендуется использовать в системах с повышенным давлением теплоносителя, а также для улучшения внешнего вида конструкции.

Как вертикальные, так и горизонтальные регистры отопления можно изготовить своими руками, хотя это потребует определенных усилий. Выбор подходящей модели зависит от площади отапливаемого помещения, качества теплоизоляции здания и наличия дополнительных источников тепла.

Интересные факты

Вот несколько интересных фактов о регистрах системы отопления и их конструкции:

1. Принцип работы: Регистры отопления работают по принципу конвекции и излучения тепла. Они могут быть выполнены в виде трубчатых конструкций, которые нагреваются горячей водой или паром, а затем передают тепло в окружающее пространство. Это позволяет эффективно обогревать помещения, используя минимальное количество энергии.

2. Материалы и конструкции: Регистры могут быть изготовлены из различных материалов, таких как сталь, алюминий или медь. Каждый из них имеет свои преимущества: сталь более прочная и долговечная, алюминий легче и быстрее нагревается, а медь обладает отличной теплопроводностью. Выбор материала зависит от условий эксплуатации и бюджета.

3. Самостоятельное изготовление: Изготовление регистра своими руками возможно, но требует определенных навыков и инструментов. Для этого понадобятся трубы, фитинги, сварочный аппарат или специальные соединительные элементы. Важно правильно рассчитать размеры и количество секций, чтобы обеспечить необходимую теплопередачу для конкретного помещения. Также следует учитывать, что неправильная установка может привести к снижению эффективности системы отопления.

Эти факты подчеркивают как технические аспекты, так и практические возможности, связанные с регистрами системы отопления.

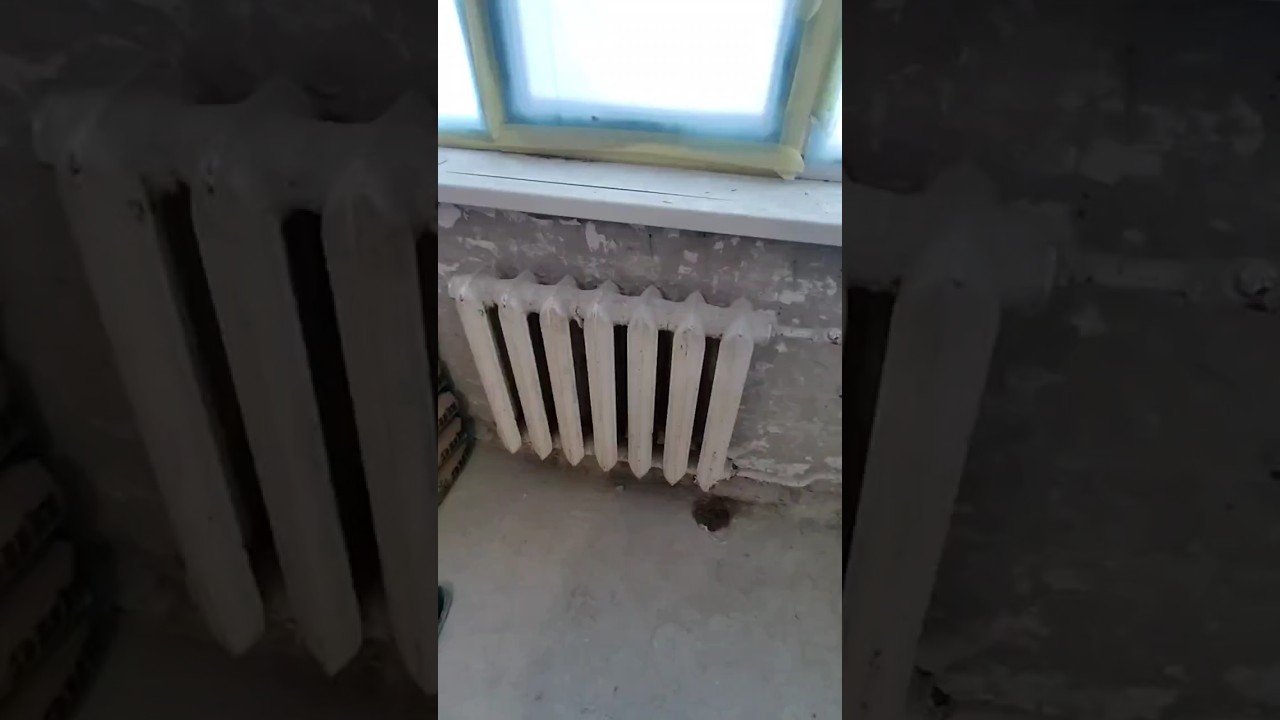

Стоит менять чугунные радиаторы на новые #отопление #сантехника #батарея #заменарадиаторовотопления

Из каких материалов делают регистры?

Эффективность теплоотдачи, внешний вид, размеры, вес и стоимость регистров отопления зависят от материала, из которого они изготовлены. Каждый из них имеет свои достоинства и недостатки, которые следует учитывать при выборе:

• Стальные регистры. Вы можете выбрать устройства из углеродной, оцинкованной или нержавеющей стали. Углеродная сталь обладает высокой термостойкостью и прочностью, однако подвержена коррозии, поэтому требует окраски или специальной обработки. Соединение стальных труб осуществляется с помощью сварки. Самостоятельно изготовленные стальные регистры будут недорогими и качественными, а их установка не вызовет сложностей. Оцинкованная сталь защищена от коррозии и имеет низкую цену, но ее внешний вид оставляет желать лучшего, и для монтажа потребуется электросварка. Нержавеющая сталь не требует окраски, устойчива к ржавчине и проста в установке, но стоит дороже. Общий недостаток всех видов стали — низкая теплоотдача (45,4 Вт/м х0 С).

• Алюминиевые регистры. Они превосходят стальные по теплоотдаче (209,3 Вт/м х0 С) и имеют малый вес, что упрощает их установку. Однако алюминий отличается высокой ценой, и такие регистры невозможно изготовить в домашних условиях, так как для этого требуется специальное оборудование.

• Медные регистры. Теплоотдача меди составляет 389,6 Вт/м х0 С, что является наивысшим показателем среди всех материалов. К преимуществам меди относятся легкость, пластичность, позволяющая создавать приборы различных форм, устойчивость к коррозии и привлекательный внешний вид. Однако медь имеет высокую стоимость, не совместима с определенными сплавами и подвержена механическим повреждениям. Для медных регистров необходимо использовать только чистый теплоноситель с нейтральной химической средой.

• Чугунные регистры. Теплопроводность чугуна составляет 62,8 Вт/м х0 С. Они доступны только в готовом виде. Из-за значительного веса и размеров чугунные устройства сложно устанавливать самостоятельно, хотя это возможно. Чугун долго нагревается и остывает, но его недостатки компенсируются низкой ценой, прочностью и долговечностью.

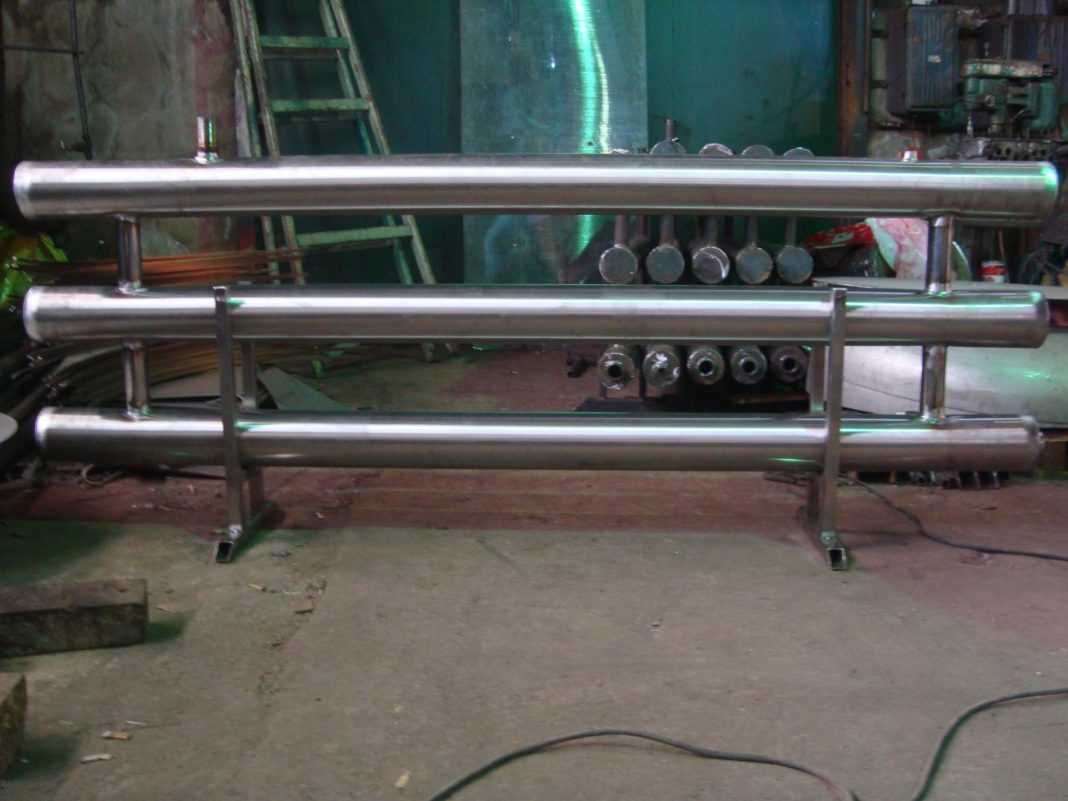

Стальные регистры отопления

Помимо монометаллических, существуют также биметаллические регистры, которые производятся исключительно на заводах. Они состоят из сердечника из нержавеющей стали и кожуха из меди или алюминия с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя с ребрами способствует повышению теплоотдачи. Такие устройства стоят дороже, но они эффективны и имеют длительный срок службы.

Достоинства и недостатки регистров отопления

Регистры отопления в основном используются для обогрева складов, производственных цехов, мастерских, ангаров и других специализированных помещений. Их также можно устанавливать в медицинских учреждениях, школах и детских садах, так как эти устройства не требуют сложного ухода и легко очищаются от пыли и загрязнений. Низкая стоимость производства регистров отопления способствует снижению общих расходов на монтаж всей системы. Кроме того, они просты в эксплуатации. К основным преимуществам регистров отопления можно отнести:

• значительную длину. Некоторые модели могут достигать 6 метров, что позволяет быстро обогреть большие площади,
• сравнительно невысокую цену по сравнению с другими отопительными устройствами,
• отличные гидравлические характеристики,
• легкость установки и дальнейшей эксплуатации,
• возможность подключения как к водяной, так и к паровой системе отопления,
• широкий ассортимент моделей и материалов.

Среди недостатков можно выделить следующие моменты:

• из-за необходимости использования большого объема теплоносителя установка регистров в частных домах может быть нецелесообразной,
• некоторые модели имеют не самый привлекательный внешний вид,
• требуется тщательно подбирать место для установки и надежные крепления, так как вес некоторых устройств достаточно велик,
• изделия из стальных труб требуют периодической покраски для предотвращения коррозии.

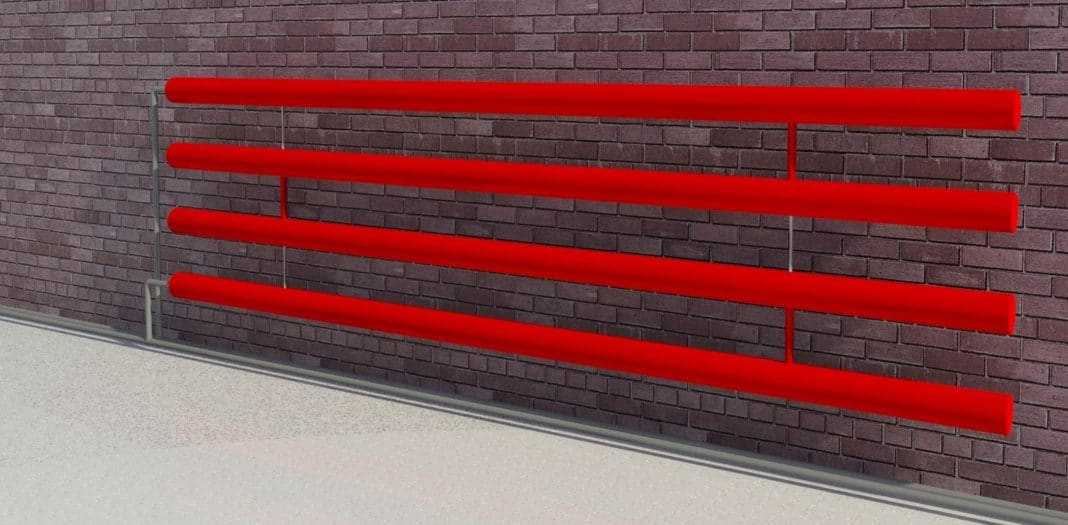

Регистры отопления позволяют быстро обогреть большие площади помещений.

Взвесив все плюсы и минусы, каждый может решить, стоит ли приобретать готовые гладкие регистры отопления или же изготовить их самостоятельно.

Расчет регистров отопления

Перед тем как приобрести и установить радиаторы в помещении, необходимо выполнить расчет нужного количества устройств. Для этого следует учесть несколько факторов, влияющих на теплопотери:

• толщина и материал несущих стен,
• количество и размеры дверей и окон,
• теплоизоляция пола и потолка,
• ориентация комнаты относительно сторон света (север, юг и т.д.).

Средняя мощность любого радиатора определяется как площадь помещения, умноженная на 100 Ватт. Провести такой расчет самостоятельно без специальных знаний довольно сложно. В этом случае лучше обратиться к профессионалам или воспользоваться онлайн-калькулятором. Однако, если вы все же решили выполнить вычисления самостоятельно, вам понадобятся следующие параметры:

• площадь отапливаемого помещения,
• теплоотдача материала, из которого будет изготовлен радиатор,
• диаметр труб.

Расчет радиатора отопления осуществляется по формуле: Q=PхDхLхKх∆t, где:

• Q – тепловая мощность,
• P – число π (3,14),
• D – диаметр труб,
• L – длина секции,
• K – коэффициент теплопроводности,
• ∆t – разница температур между воздухом и теплоносителем.

Для расчета каждой последующей секции полученное значение умножается на 0,9.

Инструкция, как сделать регистр отопления своими руками

Для самостоятельного изготовления регистра отопления оптимальным вариантом являются стальные трубы. Их соединение осуществляется с помощью сварки, что делает сталь удобной в установке и обслуживании. Подготовьте необходимые инструменты и материалы:

• сварочный аппарат,
• болгарка,
• газовый ключ,
• молоток,
• металлическая щетка,
• тиски для труб,
• уровень и уголок,
• дрель и сверла по металлу,
• рулетка.

Для создания регистра отопления своими руками потребуется сварочный аппарат.

Как же изготовить регистр отопления самостоятельно и получить качественный прибор? В начале процесса необходимо нарезать стальные трубы на отрезки нужной длины. Из труб меньшего диаметра следует подготовить заготовки для соединения горизонтальных секций, а также изготовить четыре перемычки из дюймовой круглой трубы. Из листа металла толщиной 3 мм вырезаются заглушки, размеры которых определяются по прямоугольному сечению профиля. На двух заглушках необходимо сделать отверстия для патрубков. Также нужно подготовить патрубки для входа и выхода с резьбовым соединением или под сварку.

На втором этапе, после подготовки всех элементов конструкции, в стенках труб вырезаются проходные отверстия. При этом учитываются отступы от каждого конца трубы, примерно 10-15 см. Внутренняя поверхность каждой трубы должна быть тщательно очищена от шлаков и окалин. Каждый торец закрывается круглой заглушкой, края которой завариваются по кругу. Верхняя и нижняя трубы закрываются заглушками с отверстиями.

На третьем этапе происходит сборка регистра. Подготовленные трубы укладываются на ровной поверхности в том порядке, в котором они будут выглядеть после сборки. С помощью уровня выравниваются по торцевым кромкам. Важно следить за тем, чтобы трубы с отверстиями на торцах находились в нужных местах: сверху и снизу, с учетом выбранной схемы подключения: односторонней или двухсторонней.

С помощью сварки перемычки, переходные трубы и патрубки привариваются к основным трубам. Проверяется герметичность соединений, и только после этого отопительный прибор готов к установке.

После завершения сборки наступает этап подключения самодельного регистра к системе отопления. Если конструкция получилась тяжелой, ее следует закрепить с помощью стойки или кронштейнов. Чем больше вес прибора, тем более прочные крепежи понадобятся. Полость труб заполняется теплоносителем. К общему трубопроводу регистр крепится с помощью патрубков с резьбой или приваривается наглухо.

Для соединения регистра с помощью резьбы используют шаровой кран, муфту или накидную гайку-американку. Если применяется сварка, то к трубе отопительного контура приваривается штуцер, который вкручивается в шаровой кран.

Монтаж регистра рекомендуется проводить до начала отопительного сезона. Это позволит выявить и устранить все возможные неисправности.

Регистр отопления. Очень просто!

Уход и обслуживание регистров отопления

Уход и обслуживание регистров отопления являются важными аспектами, которые напрямую влияют на эффективность работы системы и долговечность ее компонентов. Регистры, как элементы системы отопления, требуют регулярного контроля и обслуживания для обеспечения их оптимальной работы.

Первым шагом в уходе за регистрами является регулярная проверка на наличие утечек. Утечки могут возникать из-за коррозии, механических повреждений или неправильной установки. Важно осмотреть все соединения и швы, а также проверить состояние самих регистров. Если обнаружены утечки, их необходимо устранить как можно скорее, чтобы избежать потерь теплоносителя и повышения затрат на отопление.

Следующим важным аспектом является очистка регистров от накопившейся пыли и грязи. На поверхности регистров может скапливаться пыль, что снижает их теплоотдачу. Для очистки можно использовать мягкую щетку или влажную тряпку. Важно избегать использования абразивных материалов, которые могут повредить поверхность регистров.

Также стоит обратить внимание на состояние теплоносителя. Вода в системе отопления должна быть чистой и не содержать примесей, которые могут привести к образованию накипи и коррозии. Рекомендуется периодически проверять pH воды и при необходимости использовать специальные добавки для защиты системы от коррозии.

Регулярная проверка давления в системе отопления также является важным моментом. Низкое давление может указывать на утечки, в то время как слишком высокое давление может привести к повреждению компонентов системы. Оптимальное давление обычно составляет от 1 до 2 бар, в зависимости от конструкции системы.

Не менее важным является контроль температуры теплоносителя. Если температура слишком низкая, это может привести к недостаточному обогреву помещений, а слишком высокая температура может вызвать перегрев и повреждение системы. Рекомендуется использовать термометры и манометры для мониторинга этих параметров.

Наконец, стоит помнить о необходимости профессионального обслуживания системы отопления. Рекомендуется вызывать специалистов для проведения комплексной диагностики и обслуживания системы не реже одного раза в год. Это поможет выявить потенциальные проблемы на ранних стадиях и продлить срок службы регистров и всей системы отопления в целом.

Вопрос-ответ

Что такое регистры системы отопления и как они работают?

Регистры системы отопления представляют собой устройства, предназначенные для передачи тепла от теплоносителя в помещение. Они работают по принципу конвекции, где горячий воздух поднимается вверх, а холодный опускается вниз, создавая циркуляцию. Регистры могут быть выполнены из различных материалов, таких как сталь, алюминий или медь, и могут иметь разные конструкции, включая трубчатые и панельные.

Какие материалы лучше использовать для самостоятельного изготовления регистров?

Для самостоятельного изготовления регистров рекомендуется использовать сталь или алюминий, так как эти материалы обладают хорошей теплопроводностью и долговечностью. Сталь более доступна и устойчива к высоким температурам, в то время как алюминий легче и быстрее нагревается. Важно также учитывать толщину стенок материала, чтобы обеспечить необходимую прочность и устойчивость к коррозии.

Как правильно установить регистры в системе отопления?

Установка регистров должна проводиться с учетом их расположения относительно источника тепла и циркуляции воздуха в помещении. Рекомендуется устанавливать регистры под окнами или в местах, где холодный воздух может поступать в помещение. Также важно обеспечить правильный угол наклона для стока конденсата и избежать перегрева, что может привести к снижению эффективности работы системы. Не забудьте проверить герметичность соединений и наличие необходимых вентилей для регулировки потока теплоносителя.

Советы

СОВЕТ №1

Перед началом изготовления регистров системы отопления, тщательно изучите материалы, которые будете использовать. Оптимальными вариантами являются сталь и медь, так как они обладают хорошей теплопроводностью и долговечностью. Убедитесь, что выбранные вами материалы соответствуют требованиям безопасности и могут выдерживать высокие температуры.

СОВЕТ №2

При проектировании конструкции регистров учитывайте размеры и мощность вашего отопительного оборудования. Правильный расчет позволит избежать перегрева и обеспечит равномерное распределение тепла по помещению. Используйте специальные программы или таблицы для расчета необходимой площади теплообмена.

СОВЕТ №3

Не забывайте о необходимости установки системы безопасности, такой как термостат и предохранительный клапан. Эти устройства помогут предотвратить перегрев и обеспечат защиту вашей системы отопления от возможных аварий.

СОВЕТ №4

Если вы не уверены в своих силах или опыте, лучше проконсультироваться с профессионалом. Неправильная установка или изготовление регистров может привести к серьезным проблемам, таким как утечки или недостаточная эффективность отопления. Не стесняйтесь обращаться за помощью к специалистам.
