Токопроводящие клеи — это специализированный материал, используемый в электронике и ремонте бытовой техники. В статье рассмотрим основные сферы их применения и предложим пошаговую инструкцию по изготовлению токопроводящего клея своими руками. Эти знания будут полезны как профессионалам, так и любителям, стремящимся решать задачи в электротехнике и ремонте.

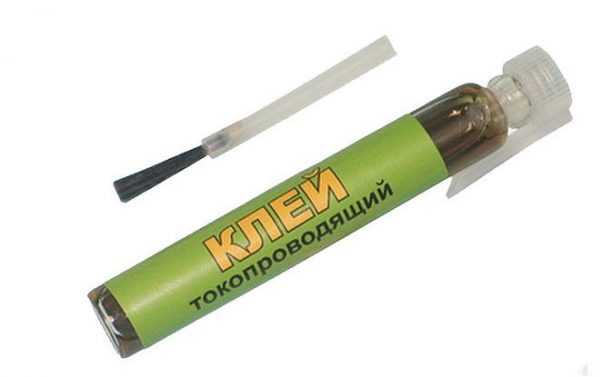

Особенности и свойства токопроводящих клеящих составов
Впервые электропроводящий клей был разработан в Германии в 1940 году. С тех пор его применение значительно расширилось в различных областях машиностроения, и на сегодняшний день он считается универсальным решением. Этот клей может служить альтернативой пайке, а также использоваться для создания теплых полов и систем подогрева, так как он прекрасно выдерживает высокие температуры. К числу его основных характеристик относятся:
- быстрое время высыхания, что позволяет работать без перерывов,
- высокая вязкость (предотвращает затекание клея в электрические схемы),
- отличная адгезия к различным поверхностям,
- безопасность для пользователей и окружающей среды,
- эластичность (обеспечивает возможность точечного нанесения).
Ключевым свойством данного клея является его низкое электрическое сопротивление. Использование электропроводящего клея способствует повышению устойчивости деталей к повреждениям, ударам и вибрациям. Кроме того, он защищает микросхемы от температурных колебаний.
Важно, чтобы в составе клея для электроники не было воды. Водяная основа может повредить электрические схемы и контакты проводов, а также значительно увеличить время высыхания. Обычно в состав входят никелевый или графитовый порошок, серебро или другие металлические проводящие компоненты.
Области применения токопроводящих клеев весьма разнообразны:
- ремонт шлейфов и плат компьютеров и гаджетов,
- установка обогревающих плинтусов,
- укладка антистатического линолеума,
- устранение электрических неисправностей в автомобилях, включая ремонт обогрева заднего стекла и греющих нитей,
- замена пайки светодиодов.
Эксперты в области материаловедения отмечают, что токопроводящие клеи находят широкое применение в электронике, особенно при соединении компонентов в устройствах, где требуется высокая проводимость и надежность соединений. Они используются для монтажа сенсоров, антенн и других элементов, где традиционные методы пайки могут быть неэффективны.
Кроме того, специалисты подчеркивают, что изготовление токопроводящих клеев своими руками становится все более популярным среди энтузиастов и малых предприятий. Это позволяет не только сократить затраты, но и адаптировать состав клея под конкретные нужды проекта. Однако эксперты предостерегают от недостатка знаний о химических свойствах компонентов, так как неправильное соотношение может привести к снижению проводимости или ухудшению адгезии. Важно следовать проверенным рецептам и учитывать безопасность при работе с химическими веществами.
Отличия токопроводящих составов
Токопроводящие клеи имеют несколько ключевых характеристик, отличающих их от стандартных клеевых составов. Главное отличие заключается в наличии специальных компонентов, которые обеспечивают высокую электропроводность. Эти вещества придают клею необходимые свойства. Кроме того, можно выделить и другие отличия:
- низкая устойчивость к механическим повреждениям,
- узкая направленность применения,
- необходимость использования металлической основы,
- высокая цена.
| Сфера применения | Пример использования своими руками | Необходимые материалы и инструменты |
|---|---|---|
| Ремонт электроники | Восстановление поврежденных дорожек на печатных платах | Токопроводящий клей (на основе серебра или графита), тонкая кисть/зубочистка, мультиметр, увеличительное стекло |
| Создание прототипов и макетов | Изготовление гибких схем, сенсорных панелей, носимой электроники | Токопроводящий клей (гибкий), подложка (пленка, ткань), трафарет, фен (для сушки) |
| Декоративное искусство и дизайн | Создание интерактивных картин, светящихся элементов, умной одежды | Токопроводящий клей (различных цветов), светодиоды, батарейки, проводники, ткань/бумага |
| Образовательные проекты | Сборка простых электрических цепей, демонстрация принципов электроники | Токопроводящий клей, светодиоды, резисторы, батарейки, макетная плата |
| Ремонт бытовой техники | Восстановление контактов в пультах ДУ, клавиатурах, мелких приборах | Токопроводящий клей, ватные палочки, спирт (для очистки), отвертка |
| Моделирование и робототехника | Создание контактов для сервоприводов, датчиков, подключение компонентов | Токопроводящий клей, провода, коннекторы, паяльник (опционально) |
Интересные факты
Вот несколько интересных фактов о токопроводящих клеях и их применении:
-
Широкий спектр применения: Токопроводящие клеи используются в самых разных отраслях, включая электронику, автомобилестроение, медицинское оборудование и даже в аэрокосмической промышленности. Они позволяют соединять электрические компоненты без необходимости в пайке, что особенно полезно для тонких и хрупких деталей.
-
Изготовление своими руками: Создание токопроводящего клея в домашних условиях возможно с использованием доступных материалов, таких как углеродные нанотрубки или металлические порошки (например, серебра или меди), смешанных с полимерной основой. Это позволяет экспериментировать с различными составами и находить оптимальные решения для конкретных задач.
-
Электропроводность и устойчивость: Токопроводящие клеи могут обеспечивать не только хорошую электропроводность, но и высокую механическую прочность и устойчивость к воздействию влаги и температурных колебаний. Это делает их идеальными для использования в условиях, где обычные соединения могут не выдержать.
Самостоятельное изготовление
Специалистам по ремонту электроники часто необходимо применять электропроводные клеи в значительных объемах. В связи с высокой стоимостью многие решают самостоятельно изготовить аналог коммерческого клея. При этом домашний вариант может оказаться столь же эффективным, но крайне важно точно следовать указанным пропорциям в процессе его приготовления.
На графитной основе
Создать клей из графита своими руками довольно просто. Для этого вам понадобятся графитовый порошок и прозрачный лак для ногтей или специальный клей для накладных ногтей. Сначала приобретите все необходимые компоненты: подойдет самый бюджетный прозрачный лак или жидкость для приклеивания накладных ногтей. Процесс изготовления клея включает в себя следующие шаги:
- аккуратно открутите фольгу на тюбике с клеем (если вы выбрали именно клей, а не лак),
- возьмите простой карандаш и извлеките из него грифель,
- измельчите грифель до состояния мелкого порошка,
- смешайте полученный порошок с лаком или клеем прямо в тюбике или флаконе,
- тщательно перемешайте смесь с помощью зубочистки,
- снова закрутите фольгу и зафиксируйте тюбик с помощью плоскогубцев.
Имейте в виду, что такое средство может высохнуть, если тюбик будет плохо закрыт, поэтому важно избегать попадания воздуха. Цветные лаки не подойдут, так как содержащиеся в них красители могут негативно сказаться на проводящих свойствах клея. Однако, если клей был нанесен неудачно, его легко удалить с помощью ацетона или жидкости для снятия лака.
Вместо карандаша вы также можете использовать графит из ненужных меднографитовых щеток или солевых батареек. Чтобы превратить графит в порошок, воспользуйтесь наждачной бумагой или надфилем. После измельчения угольного стержня из батарейки или щеток, смешайте порошок в равных пропорциях с цапонлаком, чтобы получить кремообразную массу. Кстати, использование щеток будет более эффективным, так как добавление меди значительно увеличивает электропроводность.
https://youtube.com/watch?v=u2yLw5ru0FU
На серебряной основе
Клеи на основе серебра требуют более сложного процесса производства по сравнению с графитовыми. Тем не менее, мастера часто создают такие составы, если у них есть все необходимые ингредиенты. Для работы понадобятся:
- 1% формалин,

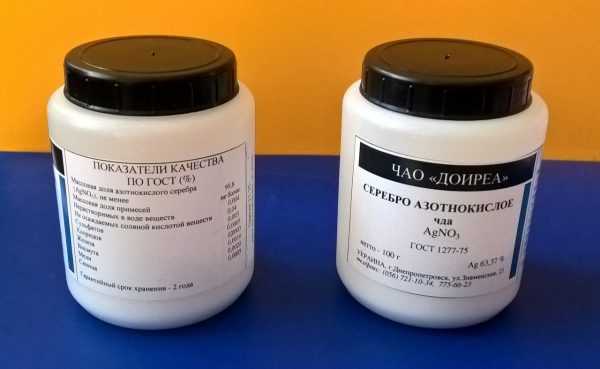

- азотнокислое серебро,
- аммиак (нашатырь).
Необходимо отмерить равные части серебра и формалина и тщательно их смешать. В полученную массу добавляют всего несколько капель аммиака. Спустя несколько минут на дне емкости образуется осадок – серебряный порошок. Чтобы извлечь его, следует профильтровать жидкость. Затем порошок обязательно сушат при температуре от +120 до +150 градусов. Его можно добавлять в любой прозрачный клей или лак, как указано в предыдущем рецепте. Перед смешиванием компонентов в клей рекомендуется добавить немного спирта для его разжижения.
Существуют и другие рецепты для создания токопроводящего состава, которые объединяют графит и серебро:
- Необходимо взять 130 г готового серебряного порошка и 12 г порошка графита. Их следует соединить, затем добавить 8 г нитроцеллюлозы, 50 г ацетона и 3 г канифоли. Если масса получается слишком густой, ее можно разбавить ацетоном. После смешивания состав можно сразу использовать как токопроводящий материал, однако он практически не склеивает детали (обычно его применяют как электропроводящую грунтовку).
- Соедините 30 г графита и 70 г серебряного порошка. Затем влейте 70 мл ацетона и 60 г винилацетата. При тщательном перемешивании получится сироп с токопроводящими свойствами, который можно использовать в качестве покрытия для других клеев, например, BF.

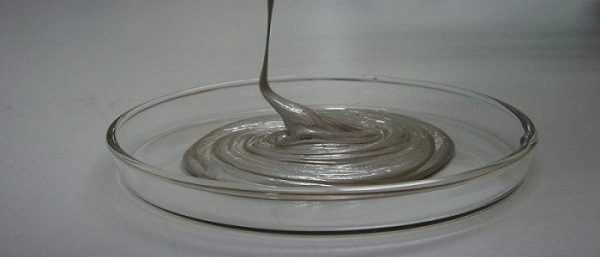

Алюминиевый клей
Этот металл также обладает превосходными свойствами электропроводности. В качестве связующего компонента чаще всего используется эпоксидная смола. Поскольку при добавлении отвердителя она быстро начинает процесс полимеризации, алюминий следует вводить в смолу до ее смешивания с жидким компонентом. Для этого нужно взять алюминиевую пудру и тщательно перемешать ее со смолой до получения массы, напоминающей по консистенции сметану. После этого необходимо добиться однородности, отмерить нужное количество и соединить с отвердителем в соотношении 1:10.
Магазинный клей
Токопроводящие клеи можно найти в строительных и хозяйственных магазинах, а также заказать через интернет, например, на Алиэкспресс. Хотя самодельные клеи могут иметь неплохое качество, их прочность часто оставляет желать лучшего. Кроме того, использование некачественных материалов может привести к повреждению оборудования. Поэтому стоит рассмотреть возможность приобретения готовых клеевых составов. Наиболее популярными являются продукты марки «Контактол» от немецкой компании Keller:

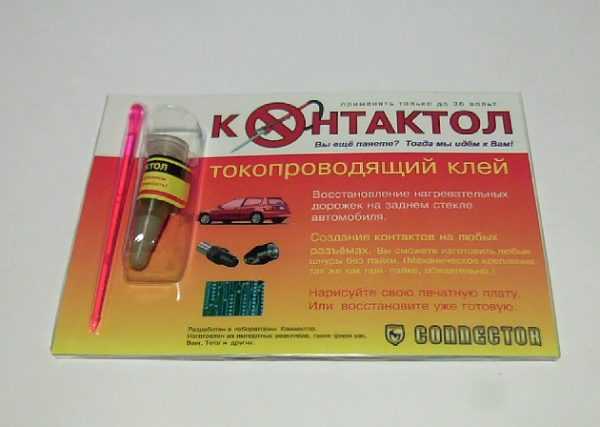

- «Контактол» однокомпонентный. Этот клей предназначен для создания или восстановления токопроводящих соединений на диэлектрических материалах, таких как стекло, полимеры, текстолит и другие. Он содержит серебро и синтетические смолы, обладает высокой стойкостью к влаге и отличной адгезией.
- «Контактол Радио». Изготавливается на основе графитового порошка. Имеет схожие характеристики, но стоит в два раза дешевле.
- «Контактол токопроводящий маркер». Содержит порошок серебра и палладия, а также полихлорвиниловые смолы. Удобная форма позволяет легко работать с труднодоступными местами. Чаще всего используется для ремонта перемычек и электропроводных дорожек.
Еще одним качественным клеем является Mastix. Он содержит никелевый порошок и применяется для восстановления нитей обогрева заднего стекла автомобилей, считаясь одним из лучших в своем классе. Клей Done Deal представляет собой полимерно-серебряную композицию, также используется для ремонта нитей и контактов в автомобилях и производится в США. Этот продукт отличается высоким качеством и отличной адгезией.
Среди других достойных клеевых составов можно выделить:
- Клей для контактов обогрева Permatex (Перматекс). Обладает высокой устойчивостью к вибрациям, ультрафиолетовому излучению и перепадам температур.
- Клей Abro Masters. Предназначен для ремонта нитей обогрева заднего стекла и производится в США.
- Eurocol Forbo 523. Это дисперсионный токопроводящий клей, который используется для приклеивания линолеума и ковролина. Он морозостойкий, не содержит растворителей и не имеет запаха.
- Жидкое серебро Baku BK 426. Эта токопроводящая паста применяется для восстановления дорожек на печатных платах.
- Клей Astrohim (Астрохим) токопроводящий. Предназначен для ремонта нитей обогрева стекол.
- Эластичный клей Ирпол 5. Основан на полиуретановых связующих и используется для создания антистатических покрытий.
Специфика использования самодельного клея
Когда дело касается ремонта дорогостоящей техники, профессионалы советуют не жалеть средств и использовать только качественный покупной клей. Он обладает превосходными техническими свойствами и идеально подходит для конкретных задач. В других случаях можно использовать самодельный клей, так как его изготовление позволяет существенно сэкономить. Однако стоит учитывать, что могут возникнуть трудности с его хранением, поэтому лучше готовить небольшие порции, которые будут использованы сразу.
Безопасность при работе с токопроводящими клеями
Работа с токопроводящими клеями требует соблюдения определенных мер безопасности, чтобы минимизировать риски для здоровья и обеспечить эффективное использование материалов. Прежде всего, важно ознакомиться с инструкциями и рекомендациями производителя, которые содержатся на упаковке клея. Эти инструкции могут включать информацию о необходимых средствах индивидуальной защиты (СИЗ), таких как перчатки, защитные очки и респираторы.
При использовании токопроводящих клеев необходимо работать в хорошо проветриваемом помещении или на открытом воздухе. Это поможет избежать вдыхания вредных паров и обеспечит комфортные условия для работы. Если работа проводится в закрытом помещении, рекомендуется использовать вытяжные системы или вентиляторы для улучшения циркуляции воздуха.
При нанесении клея следует избегать контакта с кожей и слизистыми оболочками. В случае попадания клея на кожу, необходимо немедленно промыть пораженное место большим количеством воды с мылом. Если клей попал в глаза, следует промыть их проточной водой и обратиться за медицинской помощью.
Важно также учитывать, что токопроводящие клеи могут содержать химические вещества, которые могут вызывать аллергические реакции или раздражение. Поэтому перед началом работы рекомендуется провести тест на чувствительность, нанеся небольшое количество клея на кожу и наблюдая за реакцией в течение 24 часов.
Хранение токопроводящих клеев также требует внимания. Их следует держать в недоступном для детей месте, вдали от источников тепла и прямых солнечных лучей. Убедитесь, что упаковка плотно закрыта, чтобы избежать испарения и загрязнения. При утилизации остатков клея необходимо следовать местным нормам и правилам, так как некоторые компоненты могут быть опасными для окружающей среды.
Наконец, при работе с токопроводящими клеями важно помнить о том, что они могут проводить электрический ток. Поэтому следует избегать работы с клеем вблизи открытых источников электричества и отключать электрооборудование перед началом работы. Соблюдение этих мер безопасности поможет обеспечить безопасное и эффективное использование токопроводящих клеев в различных проектах.
Вопрос-ответ
Для чего нужен токопроводящий клей?
Токопроводящим называют клей с низким удельным сопротивлением и высокой теплопроводностью. Благодаря этим свойствам токопроводящий клей используют для склеивания деталей и токопроводящих элементов электрических приборов.
Как сделать токопроводящий клей дома?
Для создания резистора я использую смесь 1/2 графита к 1 жидкому клею или 1 к 1.
Каково применение клеев и герметиков?
Они используются для склеивания и герметизации материалов, от пластика и металлов до керамики и стекла, и являются важнейшими компонентами многих производственных процессов. Клеи используются для соединения двух или более материалов, образуя прочную связь между ними.
Какой клей является токопроводящим?
Эпоксидные электропроводящие клеи. Обычно они отверждаются при комнатной температуре или под воздействием тепла и выпускаются в составах с различным временем отверждения. Однако если их не модифицировать, эпоксидные электропроводящие клеи после отверждения остаются твёрдыми и хрупкими.
Советы
СОВЕТ №1
Перед началом работы с токопроводящими клеями обязательно ознакомьтесь с их характеристиками и областью применения. Разные составы могут иметь различные свойства, такие как проводимость, термостойкость и время высыхания. Выбор правильного клея обеспечит надежное соединение и долговечность вашего проекта.
СОВЕТ №2
При изготовлении токопроводящего клея своими руками используйте качественные компоненты. Например, для создания клея можно использовать серебряный порошок или графит. Обратите внимание на пропорции и тщательно перемешивайте ингредиенты, чтобы добиться однородной консистенции и максимальной проводимости.
СОВЕТ №3
Не забывайте о технике безопасности. Работая с химическими веществами, используйте перчатки и защитные очки. Также обеспечьте хорошую вентиляцию в помещении, где вы будете проводить эксперименты с клеем, чтобы избежать вдыхания вредных паров.
СОВЕТ №4
Тестируйте полученный токопроводящий клей на небольших образцах перед использованием в крупных проектах. Это поможет вам убедиться в его эффективности и выявить возможные недостатки, прежде чем применять его на более серьезных соединениях.
