Система обогрева теплого пола становится популярной среди владельцев жилых и коммерческих помещений благодаря эффективности и комфорту. Однако подключение смесительного узла может усложнить установку и увеличить затраты. В этой статье рассмотрим альтернативные решения для обогрева теплого пола без смесительного узла. Это упростит монтаж и снизит финансовые затраты, что будет полезно для тех, кто планирует установить теплый пол самостоятельно или ищет оптимальные варианты для своего дома.
Особенности устройства пола без смесительного узла
В системе обогрева пола с использованием смесительного узла не возникает трудностей с поддержанием нужной температуры теплоносителя в контуре. Нагретая котлом жидкость поступает в коллекторную группу, где она смешивается с охлажденным теплоносителем из обратной линии. Это обеспечивает стабильную и комфортную температуру теплого пола.
Монтаж водяного оборудования для обогрева пола без смесительного узла подразумевает работу системы без возможности регулировки температуры жидкости, поступающей в контур. В таком случае требуется отдельный котел для обеспечения нужного температурного режима.
При установке теплого пола без коллектора нагретый теплоноситель быстро теряет тепло, проходя через трубопровод, что приводит к неравномерному прогреву поверхности пола.
Чтобы обеспечить оптимальную температуру в водяном контуре при монтаже системы без смесительного модуля, следует учитывать следующие рекомендации:
- не применять такую схему установки в помещениях площадью более 25 квадратных метров,
- обеспечить полную теплоизоляцию стен, используя утеплитель как с внутренней, так и с внешней стороны,
- исключить потери тепла через окна, установив качественные стеклопакеты,
- покрыть всю площадь пола теплоизоляционным материалом,
- производить укладку пола непосредственно рядом с системой обогрева.

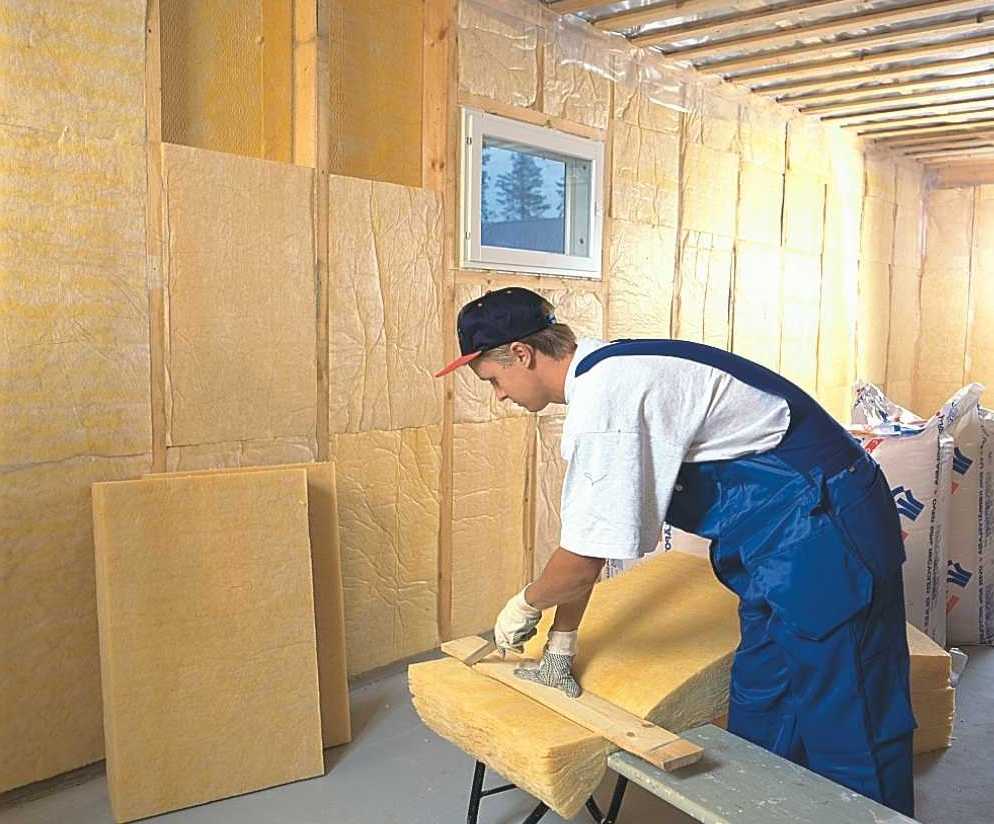

Для сохранения тепла при установке теплого пола без смесительного узла крайне важна теплоизоляция стен.
При укладке водяного контура необходимо тщательно рассчитывать его длину. Слишком длинная система обогрева может привести к снижению температуры теплоносителя, возвращающегося обратно. Это, в свою очередь, может вызвать образование конденсата на теплообменнике котла, что значительно сократит его срок службы.
Эксперты в области отопительных систем отмечают, что использование теплых полов без подключения смесительного узла становится все более популярным среди владельцев жилых и коммерческих помещений. Такой подход позволяет значительно упростить монтаж и снизить затраты на установку. Специалисты подчеркивают, что современные технологии, такие как использование термостатов и насосов с переменной производительностью, позволяют эффективно регулировать температуру и обеспечивать комфортные условия. Однако важно учитывать, что для успешной работы системы необходимо правильно рассчитать тепловые нагрузки и выбрать подходящие материалы. В противном случае, недостаточная эффективность может привести к повышенным расходам на энергоресурсы. Таким образом, при грамотном подходе система обогрева теплого пола без смесительного узла может стать надежным и экономичным решением для создания уюта в доме.
Нюансы подключения
Для установки системы теплого пола без использования смесительного узла вам понадобятся котел, насосная группа и термостатический трехходовой клапан. Кроме того, необходимо будет приобрести надежный трубопровод и комплектующие для его подключения.
| Преимущество | Недостаток | Рекомендации по применению |
|---|---|---|
| Простота монтажа и низкая стоимость оборудования | Ограниченная возможность регулировки температуры | Для небольших помещений с постоянной потребностью в тепле |
| Отсутствие сложной гидравлической обвязки | Высокая температура теплоносителя в контуре пола | При использовании низкотемпературных источников тепла (конденсационные котлы) |
| Меньшее количество потенциальных точек отказа | Риск перегрева напольного покрытия | С обязательным использованием термостатов и датчиков температуры пола |
| Экономия места за счет отсутствия смесительного узла | Невозможность создания разных температурных зон | В помещениях, где требуется равномерный обогрев |
| Подходит для систем с одним источником тепла | Зависимость температуры пола от температуры теплоносителя | При использовании котлов, способных работать в низкотемпературном режиме |
Интересные факты
Вот несколько интересных фактов о системе обогрева теплого пола без подключения смесительного узла:
-
Прямое подключение к котлу: Системы теплого пола без смесительного узла могут быть подключены непосредственно к котлу, что позволяет избежать дополнительных затрат на оборудование и упрощает установку. Это особенно актуально для маломощных котлов, которые могут поддерживать необходимую температуру теплоносителя.
-
Энергоэффективность: Такие системы могут быть более энергоэффективными, так как они работают на более низких температурах, что снижает теплопотери и позволяет экономить на отоплении. Это делает их привлекательными для использования в современных домах с хорошей теплоизоляцией.
-
Управление температурой: В системах без смесительного узла часто используются терморегуляторы, которые позволяют точно контролировать температуру в каждом помещении. Это обеспечивает комфорт и позволяет адаптировать обогрев под индивидуальные предпочтения жильцов, что особенно важно в условиях переменчивого климата.
Варианты сборки
Укладка водяного теплого пола без использования коллекторного узла может быть выполнена двумя основными методами:

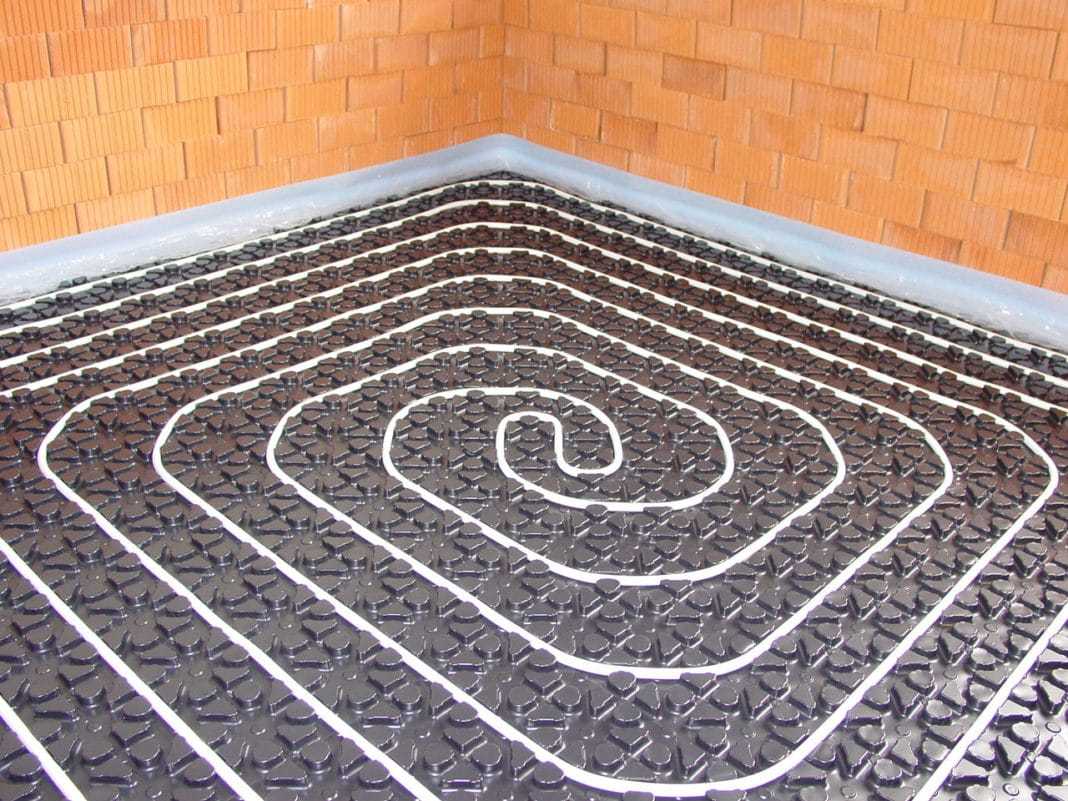

- Спиральная укладка. Этот метод предполагает размещение труб в виде спирали по периметру помещения, с постепенным сужением контура к центру. Трубы подачи и обратки располагаются последовательно. Такой подход позволяет снизить расход материалов по сравнению с другими способами, а плавные изгибы помогают избежать изломов на поворотах трубопровода.
- Змейка. В этом случае трубы сначала обвивают периметр комнаты, а затем переходят в середину с волнистыми изгибами. Подающий и обратный контуры располагаются рядом, что увеличивает вероятность изломов на поворотах.
Установка водяного теплого пола без смесительного узла по спиральной схеме
Монтаж системы обогрева без смесительного модуля должен осуществляться с двойной укладкой труб – как подачи, так и обратки.
Перед подключением системы обогрева пола к отопительному прибору необходимо правильно рассчитать мощность насоса. Для этого можно воспользоваться следующей формулой:
G =(Q×0,86)/Δt
где G – это производительность отопительной системы, Q – мощность котла, Δt – разница температур теплоносителя, а 0,86 – коэффициент передачи.
Тип котла для подключения теплого пола без смесительного узла не играет критической роли. Главное требование – высокая мощность устройства. Будет большим преимуществом, если котел уже оснащен встроенным насосом. В процессе работы отопительной системы котел должен быть настроен на нужную температуру для обогрева пола.
Специалисты рекомендуют использовать конденсационные котлы, так как они обладают высоким коэффициентом полезного действия и могут эффективно работать при низких температурах нагрева.
Часто монтаж теплого пола без коллекторного узла осуществляется по комбинированной схеме, где сочетаются радиаторная система и обогрев половых покрытий. В таком случае основная задача заключается в снижении температуры теплоносителя в радиаторах с 70-80 градусов до необходимого уровня для водяного контура – 40 градусов. Поэтому установка теплого пола без коллектора обязательно требует наличия трехходового термостатического клапана.
Выбор насоса
Монтаж системы обогрева полов без использования смесительного узла требует обязательной установки циркуляционных насосов. В данном случае насос способен значительно увеличить давление и обеспечить подачу теплоносителя с необходимой скоростью в трубопровод.
Эффективность и стабильность работы теплого пола напрямую зависят от типа насоса, его мощности и качества. Поэтому выбор циркуляционного устройства является важным этапом.
Для водяного обогрева пола, который устанавливается без коллекторной группы, можно рассмотреть следующие виды бытовых насосов:

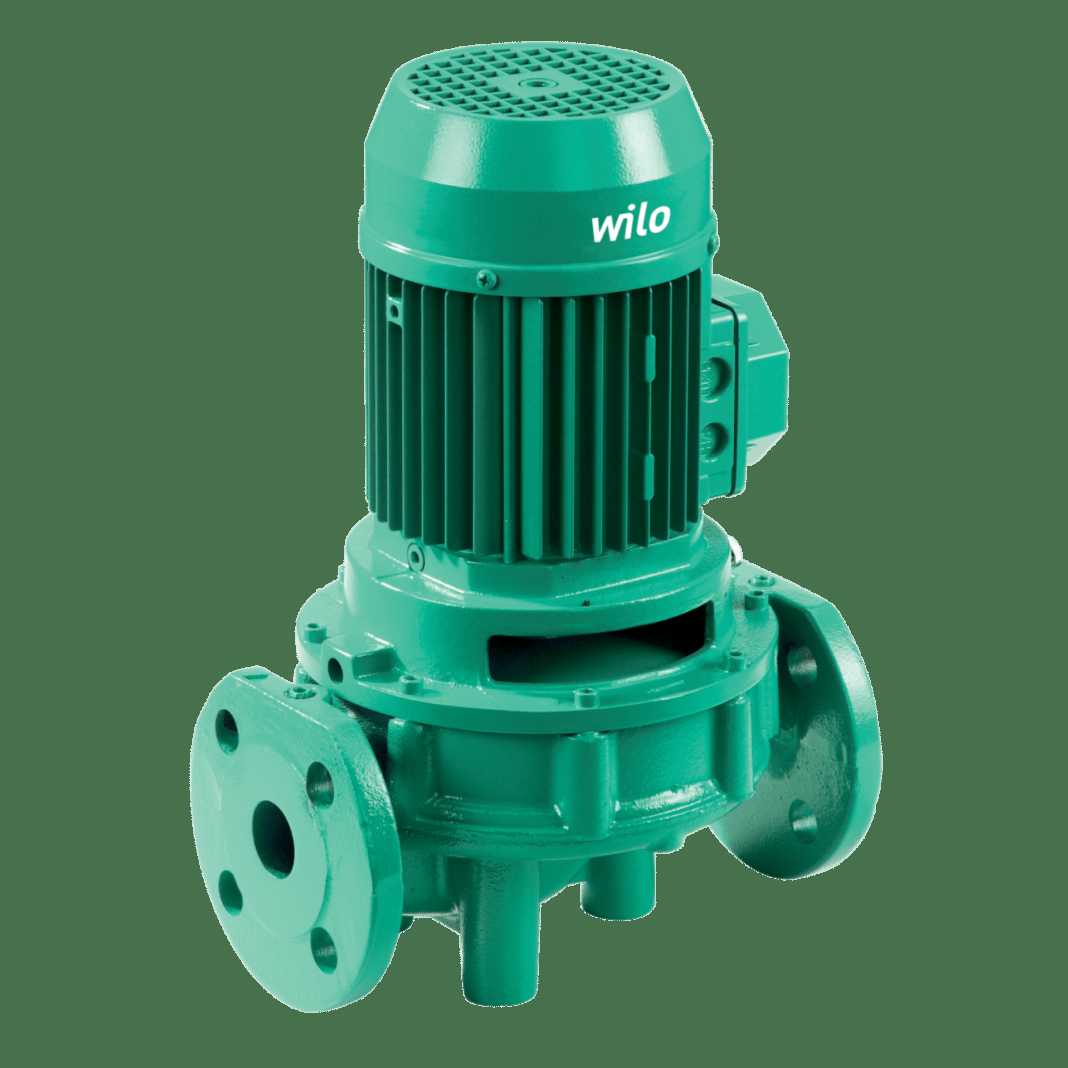

- Насосы с сухим ротором. В таких моделях вращающийся элемент помещен в герметичную оболочку. К преимуществам этих устройств относится высокая мощность. Однако они требуют регулярного технического обслуживания, что можно считать их недостатком.
- Насосы с мокрым ротором. В конструкции этих устройств имеется колесо, находящееся в теплоносителе, что помогает охлаждать рабочие части насоса во время его работы. Основным достоинством таких насосов является высокая износостойкость и бесшумная работа. Однако их недостатком является относительно низкий коэффициент полезного действия, который в среднем составляет около 50 процентов.
При выборе насоса для системы обогрева пола без коллекторной группы важно учитывать, что с увеличением длины трубопровода должна возрастать и мощность насоса. Рекомендуется выбирать устройства с автоматической регулировкой, а оптимальным вариантом будет циркуляционный насос с тремя скоростями.
Установка термостатического клапана
Такое устройство для смешивания устанавливается на линии подачи теплоносителя. После клапана обязательно размещается насосный узел, который получает теплоноситель с уже установленной температурой.
В системе теплого пола, где отсутствует смесительный узел, применяется трехходовой термостатический клапан. В этой конфигурации он выполняет роль коллектора. Однако использование данного устройства в качестве основного элемента для регулировки температуры жидкости имеет свои недостатки, так как оно не позволяет пропорционально смешивать холодную и горячую воду. В результате эффективность системы без коллекторной группы оказывается несколько ниже.
Установка клапана предотвращает перегрев системы. В случае неисправностей отопительного оборудования, включая отсутствие подачи теплоносителя из обратного контура, термостатическое устройство блокирует подачу жидкости. При этом клапан защищает систему от обратного потока.
Если теплый пол без коллектора используется в помещениях с большой площадью, то смесительный клапан следует устанавливать на входе холодной воды.
Это поможет избежать ненужных тепловых потерь и предотвратит образование значительного количества конденсата на теплообменнике.
Типичные ошибки при монтаже
Иногда при проектировании теплого водяного контура предполагается использование центрального отопления. Однако такие расчеты являются ошибочными, поскольку температура в радиаторах значительно превышает необходимые параметры для системы обогрева пола, что может привести к серьезным повреждениям трубопровода. Кроме того, в квартирах без специального разрешения установка в общую отопительную систему запрещена.
Часто при установке водяного обогрева пола без смесительного узла возникают проблемы в работе оборудования или система не функционирует эффективно в помещении. Эти сбои могут быть вызваны рядом ошибок, допущенных во время монтажа:
- Укладка выполнена на неровной поверхности. При установке пола допускаются перепады не более пяти миллиметров.
- Неправильно выбран фольгированный утеплитель. Для теплоизоляции пола лучше всего использовать вспененный полистирол. После укладки материала на всю площадь пола необходимо тщательно склеить все стыки малярным скотчем.
- Мощность насоса не соответствует размерам системы. Для повышения эффективности работы теплого пола без коллекторной группы следует выбирать циркуляционные насосы с высокой мощностью.
- Стяжка системы обогрева выполнена с нарушением технических требований. При заливке бетона иногда забывают установить демпферную ленту. Этот недочет может привести к образованию трещин в цементном покрытии, что, в свою очередь, вызывает тепловые потери. Также разрушение стяжки может произойти, если систему включить раньше времени. После заливки пола раствором необходимо подождать не менее тридцати дней для полного застывания бетона.
При правильной установке система отопления должна обогревать не менее 70 процентов площади помещения. Поэтому перед монтажом оборудования важно провести все необходимые расчеты и составить схему укладки.
Монтаж теплого пола без смесительного узла имеет несколько ключевых преимуществ – это простота укладки и подключения, а также снижение затрат за счет отсутствия дополнительного оборудования. Однако стоит помнить, что эффективность такой схемы значительно ниже, чем при использовании коллекторной системы. Если же требования к обогреву помещения не слишком высоки, установка водяного обогрева пола без смесительной системы может стать экономически выгодным решением.
Эффективность и экономия энергии
Система обогрева теплого пола без подключения смесительного узла представляет собой современное решение для создания комфортного микроклимата в помещениях. Одним из ключевых аспектов такой системы является ее эффективность и экономия энергии, что делает ее привлекательной для пользователей.
Во-первых, стоит отметить, что теплый пол, работающий без смесительного узла, обеспечивает равномерное распределение тепла по всей поверхности. Это достигается благодаря тому, что нагревательные элементы располагаются на значительной площади, что позволяет избежать перегрева отдельных участков и, как следствие, снижает потребление энергии. В отличие от традиционных радиаторных систем, где тепло подается точечно, теплый пол создает комфортное тепло, которое ощущается сразу при входе в помещение.
Во-вторых, такие системы часто работают на основе низкотемпературного отопления. Это означает, что для их функционирования требуется значительно меньшая температура теплоносителя, что позволяет использовать более экономичные и эффективные источники тепла, такие как тепловые насосы или котлы на биомассе. Низкотемпературное отопление также способствует снижению теплопотерь, так как температура поверхности пола не превышает 30-35 градусов Цельсия, что минимизирует риск перегрева и, соответственно, потерь энергии.
Читайте также:
Кроме того, системы теплого пола без смесительного узла могут быть интегрированы с современными системами управления, что позволяет оптимизировать их работу. Установив терморегуляторы и датчики температуры, можно настроить систему так, чтобы она работала только тогда, когда это действительно необходимо. Например, можно задать график работы, учитывающий время, когда в помещении находятся люди, что дополнительно снижает потребление энергии.
Не менее важным аспектом является возможность использования альтернативных источников энергии, таких как солнечные панели. В сочетании с системой теплого пола это позволяет значительно сократить затраты на отопление, так как энергия, получаемая от солнца, может использоваться для подогрева теплоносителя.
В заключение, система обогрева теплого пола без подключения смесительного узла демонстрирует высокую эффективность и значительную экономию энергии. Благодаря равномерному распределению тепла, низкотемпературному отоплению и возможностям интеграции с современными технологиями, такие системы становятся все более популярными среди владельцев жилых и коммерческих помещений, стремящихся к созданию комфортной и экономичной среды обитания.
Вопрос-ответ
Почему запрещен водяной теплый пол?
Основная причина — строгие законодательные ограничения. В соответствии с Жилищным кодексом РФ запрещено самостоятельно вносить изменения в общедомовые инженерные системы, такие как центральное отопление. Водяной теплый пол подключается к системе трубопроводов, что делает его частью инженерной коммуникации.
Можно ли подключать теплый пол напрямую?
Не рекомендуется также подключать теплые полы напрямую к электросети, минуя терморегулятор. Во-первых, в этом случае Вы увеличиваете риск перегрева техники, во-вторых, исключаете возможность регулировки температуры нагрева пола.
Советы
СОВЕТ №1
Перед установкой системы обогрева теплого пола без смесительного узла, тщательно изучите характеристики вашего помещения. Убедитесь, что полы и стены хорошо изолированы, чтобы избежать потерь тепла и повысить эффективность системы.
СОВЕТ №2
Выбирайте качественные материалы для укладки теплого пола. Используйте специальные маты или пленки, которые обеспечивают равномерное распределение тепла и долговечность системы. Это поможет избежать перегрева и повреждений.
СОВЕТ №3
Обратите внимание на систему управления температурой. Установка терморегуляторов позволит вам контролировать уровень нагрева и экономить электроэнергию, что особенно важно при отсутствии смесительного узла.
СОВЕТ №4
Регулярно проверяйте состояние системы обогрева. Периодическое обслуживание и диагностика помогут выявить возможные проблемы на ранней стадии и продлить срок службы вашего теплого пола.
