Система отопления Ленинградка — одна из самых распространенных и эффективных схем для жилых и коммерческих зданий. В статье рассмотрим принципы работы, преимущества и недостатки этой системы, а также рекомендации по установке и обслуживанию. Знание особенностей Ленинградки поможет вам сделать осознанный выбор при проектировании или модернизации отопления, обеспечивая комфорт и экономию ресурсов.

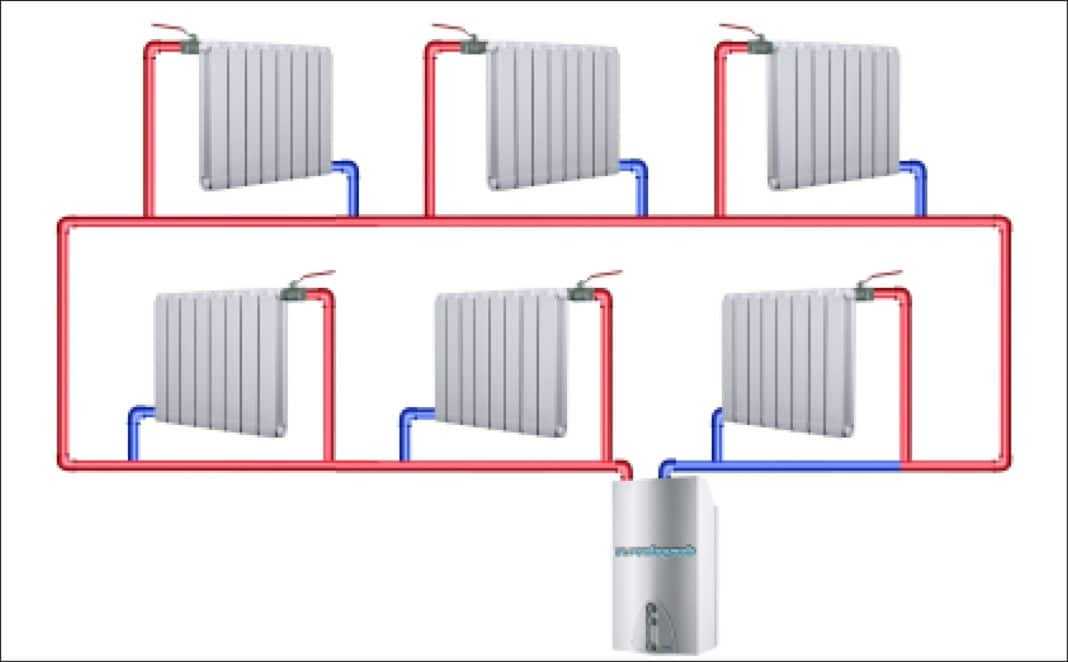

Конструкция системы Ленинградка
В советский период инженеры разработали систему отопления под названием Ленинградка, которая отличается высокой эффективностью и хорошим коэффициентом полезного действия. И даже спустя почти пятьдесят лет, она продолжает оставаться востребованной. Вы, вероятно, встречали её в различных жилых зданиях. Что же делает эту систему такой популярной? Мы уже говорили о её простой конструкции и легкости монтажа. Теперь добавим еще один важный аспект – обслуживание этой системы не требует значительных усилий.
Что необходимо для того, чтобы теплоноситель активно перемещался по трубопроводам, передавая желаемое тепло? Уверяем вас, это сделать довольно просто – специальное оборудование не потребуется. Однако для полноценной работы системы вам понадобятся радиаторы, трубы, расширительный бак, котел для отопления, циркуляционный насос, термостатические клапаны и вентили. И, конечно, не забудьте о инструментах, которые помогут вам осуществить установку.
Эксперты отмечают, что система отопления Ленинградка, разработанная в советское время, продолжает оставаться актуальной в современных условиях. Она характеризуется простотой конструкции и надежностью, что делает её популярной среди владельцев частных домов и дач. Специалисты подчеркивают, что основным преимуществом данной системы является возможность равномерного распределения тепла по всем помещениям, что особенно важно в условиях холодного климата. Однако, как указывают эксперты, для повышения эффективности Ленинградки необходимо регулярно проводить техническое обслуживание и модернизацию, включая установку современных терморегуляторов и насосов. Это позволит значительно сократить затраты на отопление и улучшить комфорт в помещениях. В целом, система Ленинградка остается востребованной благодаря своей доступности и простоте в эксплуатации.
По какому принципу работает Ленинградка?
В основе данной системы лежит весьма простой, а порой даже элементарный принцип: согласно физическим законам, более холодные жидкости способны вытеснять более горячие. Поскольку все отопительные устройства соединены последовательно в единую цепь, температура на выходе будет ниже, чем на входе.
Уникальной чертой этой системы является возможность прокладки труб как внутри, так и над или под полом. В результате отпадает необходимость в их надежной изоляции. Это означает, что конструкции пола не будут перегреваться, и, следовательно, не потребуется специальная защита от избыточного тепла.
| Характеристика | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Принцип работы | Однотрубная система, где теплоноситель (вода) последовательно проходит через все радиаторы, возвращаясь в котел. | Простота монтажа, экономия труб, эстетичный вид (меньше труб). | Неравномерный нагрев радиаторов (последние холоднее), сложность регулировки температуры в отдельных комнатах, зависимость работы всех радиаторов от одного. |
| Типы подключения | Верхняя разводка: подача сверху, обратка снизу. Нижняя разводка: подача и обратка снизу. | Верхняя: лучшее удаление воздуха. Нижняя: более эстетично, проще скрытый монтаж. | Верхняя: сложнее скрытый монтаж. Нижняя: возможно завоздушивание. |
| Модификации | С замыкающими участками (байпасами): позволяют регулировать температуру каждого радиатора и отключать его без остановки всей системы. | Повышение комфорта, возможность ремонта без слива системы. | Усложнение монтажа, увеличение стоимости. |
| Применение | Чаще всего в небольших частных домах, дачах, квартирах старой постройки. | Экономичное решение для небольших помещений. | Не подходит для больших домов с множеством комнат, где требуется точная регулировка температуры. |
| Материалы труб | Сталь, медь, полипропилен. | Сталь: прочность, долговечность. Медь: высокая теплоотдача, долговечность. Полипропилен: легкость монтажа, устойчивость к коррозии. | Сталь: подверженность коррозии, сложный монтаж. Медь: высокая стоимость. Полипропилен: ограничение по температуре и давлению. |
| Регулировка температуры | В классической «Ленинградке» затруднена. В модификациях с байпасами возможна установка термостатических клапанов. | В модификациях — повышение комфорта. | В классической — низкий комфорт. |
Интересные факты
Вот несколько интересных фактов о системе отопления «Ленинградка»:
-
Принцип работы: Система отопления «Ленинградка» представляет собой однотрубную систему, где теплоноситель (обычно вода) движется по одной трубе, проходя через радиаторы. Это позволяет значительно упростить монтаж и снизить затраты на материалы, но требует более тщательной настройки для равномерного распределения тепла.
-
Исторические корни: Система была разработана в Советском Союзе в 1950-х годах и получила свое название от города Ленинграда (ныне Санкт-Петербург). Она была популярна благодаря своей простоте и экономичности, что сделало ее распространенной в жилых домах и общественных зданиях.
-
Проблемы с циркуляцией: Одним из основных недостатков «Ленинградки» является сложность в поддержании равномерного тепла в помещениях. В нижних этажах радиаторы могут быть слишком горячими, в то время как на верхних этажах температура может быть недостаточной. Это требует установки дополнительных устройств, таких как терморегуляторы, для улучшения комфорта.
Какие бывают разновидности Ленинрадки?
Существует два основных способа укладки данной системы:
- Горизонтальная. Этот метод является более распространенным. При горизонтальной разводке трубы располагаются либо под полом, либо над ним.
- Вертикальная. Этот вариант считается более предпочтительным. В данном случае трубы укладываются непосредственно в пол. Хотя тепловые потери могут иметь место, скрытые трубы не нарушают общий вид интерьера.
Еще один важный аспект, который следует учесть мастеру. Для обеспечения свободной циркуляции воды по трубам необходимо предусмотреть уклон подающей трубы. Не забудьте установить кран Маевского перед каждым радиатором для удаления воздуха. Все остальные устройства должны находиться на одном уровне.
Если в вертикальную систему отопления Ленинградка будет включен циркуляционный насос, то эффективность такой системы значительно возрастет, что позволит быстрее прогревать одно и то же помещение.
Если вы решили использовать вертикальную разводку, основную трубу следует проложить по чердаку и тщательно утеплить. Отводящие трубы, как следует из названия, будут спускаться вниз. Также важно помнить, что в многоквартирных домах радиаторы должны располагаться друг под другом.
Как и в первом варианте, необходимо учитывать уклон – он должен быть минимальным, но достаточным для предотвращения накопления жидкости в стояке. Система с трубами небольшого диаметра, безусловно, будет эффективной, однако внутреннее сечение должно быть достаточным. Если длина магистрали превышает 30 метров, специалисты рекомендуют выбрать горизонтальный вариант.

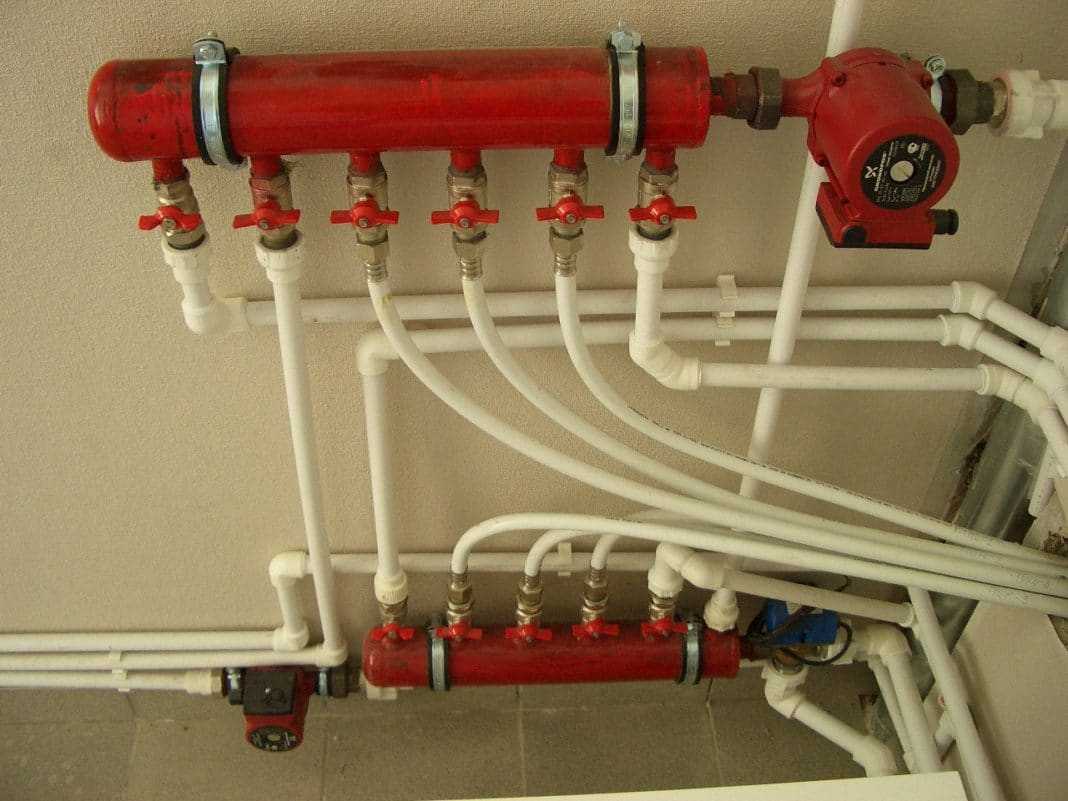

Достоинства и недостатки Ленинградки
Плюсы и минусы системы
Как и любое конструктивное решение, данная система обладает как очевидными преимуществами, так и недостатками, которые стоит учитывать.
К числу достоинств можно отнести:
- Легкость установки,
- Ремонт также не представляет сложности – достаточно иметь нужный инструмент,
- Изучив схему, можно собрать систему самостоятельно, даже если вы не являетесь специалистом,
- Все необходимые материалы и оборудование для монтажа всегда доступны,
- Экономия на этапе установки,
- Выгодная эксплуатация.
Для достижения максимальной эффективности системы важно увеличить рабочее давление до предела. Это можно сделать двумя способами: установив циркулярный насос и постепенно повышая температуру теплоносителя. Также стоит учитывать, что при выборе горизонтальной схемы будет сложно добавить контур для «теплого пола».
Если вы решите использовать схему с естественной циркуляцией, имейте в виду, что каждый новый радиатор в этой системе будет отдавать меньше тепла окружающей среде по сравнению с предыдущим. Это происходит из-за того, что теплоноситель постепенно остывает.

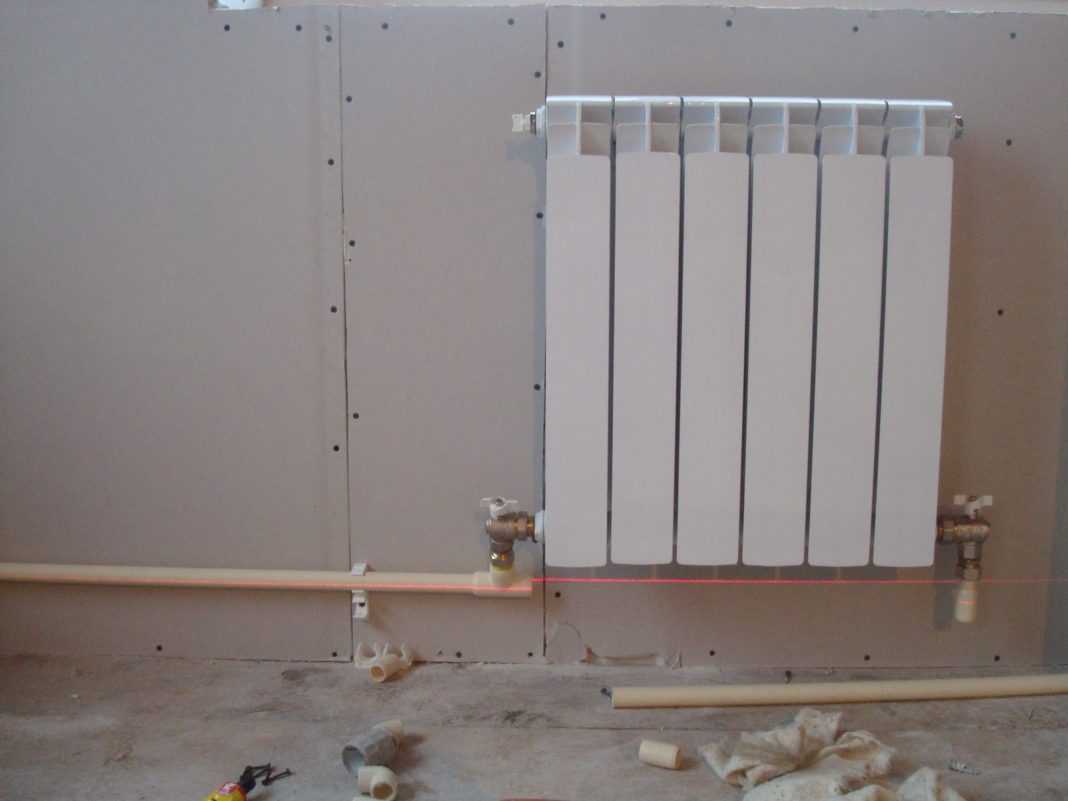

Что нужно для начала работ
Что необходимо для начала работ
Прежде чем приступить к установке Ленинградки, важно разработать проект отопительной системы. В первую очередь, нужно определиться с типом схемы – она может быть как вертикальной, так и горизонтальной. При выборе стоит учитывать особенности помещения и свои предпочтения.
Также необходимо принять решение о типе теплоносителя. У вас есть два варианта – антифриз или обычная вода. Использование антифриза целесообразно в вертикальной системе, но его следует разбавить водой, чтобы избежать замерзания в холодных помещениях зимой (например, на чердаке). Обычная вода станет отличным выбором для горизонтальной схемы.

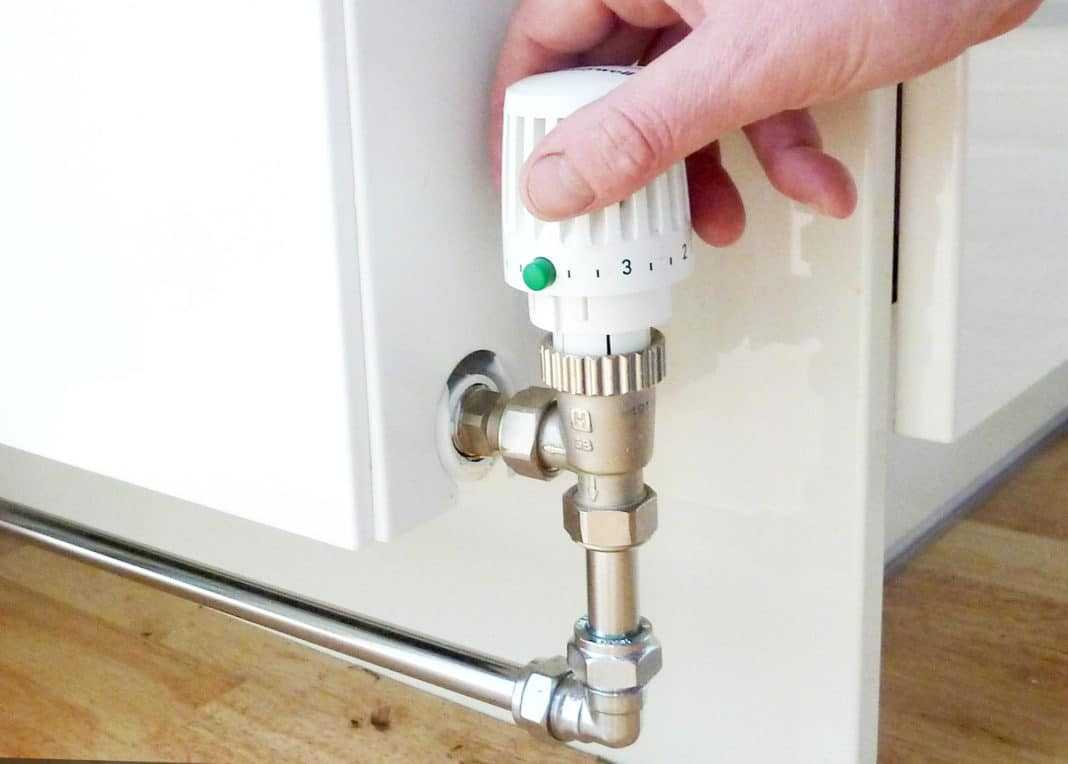

Дополнительное оборудование
Следующий этап — выбор отопительного котла. В большинстве случаев для системы «ленинградка» оптимальным вариантом является газовый напольный котел. Лучше всего его установить в подвале. Для обеспечения безопасности эксплуатации необходимо защитить пространство вокруг котла листовым железом.
Не забудьте про дымоход. При его выборе важно учитывать конструкцию котла. Основное требование к дымоходу — обеспечить необходимую тягу, чтобы дым выводился наружу и не скапливался в помещении.
Еще одним важным элементом является расширительный бак, который устанавливается над отопительным котлом.
При подключении главной магистральной трубы у вас есть несколько вариантов:
- Металлопластиковые трубы (диаметр более 2,6 см),
- Оцинкованные трубы (от 2,2 см и выше),
- Стальные трубы (диаметр свыше 2,2 см),
- Полипропиленовые трубы (используются только при наличии менее трех радиаторов в системе).
Эта труба проходит по всему дому с минимальным количеством изгибов. Радиаторы отопления следует подключать параллельно, и идеальное место для их установки — под окнами. Для разводки можно использовать трубы меньшего диаметра.
Система отопления «ленинградка» завершается там же, где и начинается — на котле. В самом конце рекомендуется установить фильтрующий элемент, который будет очищать теплоноситель от примесей. Также не забудьте про узел, через который будет происходить подача и отвод воды из теплоносителя.

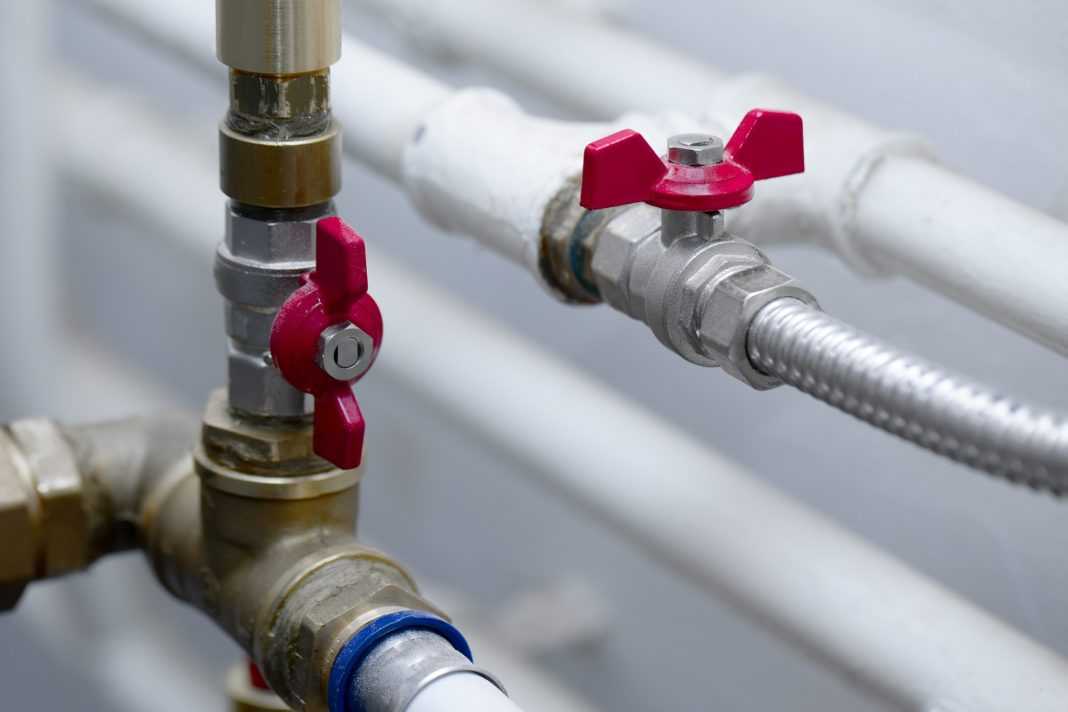

Модификации Ленинградки
Модификации системы Ленинградка
Система Ленинградка известна своей простотой, однако ее можно адаптировать и улучшать. Обычно такие изменения направлены на упрощение эксплуатации. Например, вы можете установить краны перед каждым радиатором. Это даст вам возможность:
- Контролировать отопление, регулируя теплоотдачу каждого отдельного радиатора. В зависимости от температуры на улице вы сможете увеличивать или уменьшать подачу тепла,
- Полностью отключить теплоотдачу – например, если в комнате никто не находится, ее можно не отапливать.
Если вы выбираете вертикальную схему, она может быть:
- Принудительной. Эта схема более распространена и не зависит от характеристик труб. Для подъема воды вверх по системе используется насос.
- Естественной. В этом случае диаметр труб должен составлять 25 мм и более. Стальные трубы в данной ситуации создают значительное внутреннее сопротивление, поэтому от них лучше отказаться.
Вместо выводов и рекомендаций
Система отопления, известная как ленинградка, пользовалась большой популярностью на протяжении многих лет и продолжает оставаться востребованной и сегодня. Она отличается высокой эффективностью, экономичностью, высоким коэффициентом полезного действия, а также простотой монтажа и надежностью в эксплуатации и ремонте. Если у вас возникнут трудности с установкой, не стесняйтесь обратиться к специалистам, которые окажут помощь в установке и обслуживании системы.
Установка и монтаж системы Ленинградка
Система отопления Ленинградка представляет собой один из наиболее распространенных и эффективных способов обогрева жилых и производственных помещений. Установка и монтаж данной системы требуют тщательной подготовки и соблюдения определенных этапов, чтобы обеспечить ее надежную и долговечную работу.
1. Подготовка к установке
Перед началом монтажа необходимо провести детальное проектирование системы. Это включает в себя расчет теплопотерь помещения, выбор типа радиаторов, труб и других компонентов системы. Важно учитывать площадь отапливаемого помещения, высоту потолков, количество окон и дверей, а также климатические условия региона.
2. Выбор материалов
Для системы Ленинградка используются различные материалы, такие как стальные, медные или пластиковые трубы. Каждый из этих материалов имеет свои преимущества и недостатки. Например, стальные трубы обладают высокой прочностью, но подвержены коррозии, в то время как пластиковые трубы легкие и не подвержены коррозии, но могут быть менее устойчивыми к высоким температурам.
3. Монтаж трубопроводов
Монтаж трубопроводов начинается с разметки на стенах и полу, где будут располагаться трубы. Трубы укладываются с учетом уклона для стока конденсата и обеспечения циркуляции теплоносителя. Важно, чтобы соединения труб были герметичными, что достигается с помощью специальных фитингов и уплотнителей.
4. Установка радиаторов
Радиаторы устанавливаются в местах, где они смогут эффективно обогревать помещение. Обычно их размещают под окнами, чтобы компенсировать теплопотери через стеклопакеты. Установка радиаторов должна производиться с учетом их высоты и расстояния от пола, что обеспечивает оптимальную конвекцию воздуха.
5. Подключение к системе отопления
После установки трубопроводов и радиаторов необходимо подключить систему к источнику тепла, таким как котел или тепловой насос. Важно правильно настроить систему, чтобы обеспечить равномерное распределение тепла по всем радиаторам. Это может потребовать установки насосов для принудительной циркуляции теплоносителя.
6. Проверка и наладка системы
После завершения монтажа необходимо провести проверку системы на герметичность и работоспособность. Это включает в себя заполнение системы водой, проверку на наличие утечек и настройку терморегуляторов. Наладка системы позволяет оптимизировать ее работу и обеспечить комфортные условия в помещении.
7. Обслуживание системы
Регулярное обслуживание системы отопления Ленинградка включает в себя проверку состояния труб, радиаторов и котла, а также очистку от накипи и других загрязнений. Это поможет продлить срок службы системы и обеспечить ее эффективную работу на протяжении многих лет.
Следуя этим этапам, можно успешно установить и смонтировать систему отопления Ленинградка, обеспечив комфорт и тепло в вашем доме или офисе.
Вопрос-ответ
Как работает система отопления «Ленинградка»?
Принцип действия данной системы заключается в том, что теплоноситель из нагревательного котла попадает в подающую линию (трубопровод), переходит в каждое помещение и возвращается обратно в котел. Таким образом, получается замкнутый контур, по которому теплоноситель проходит цикл.
Почему система отопления называется Ленинградкой?
В частном и многоэтажном строительстве отопление Ленинградка схема достаточно распространённая. Её назвали по имени города, в котором она была впервые применена в середине прошлого века.
Советы
СОВЕТ №1
Перед установкой системы отопления «Ленинградка» обязательно проведите теплотехнический расчет. Это поможет определить необходимую мощность радиаторов и оптимальное количество секций для каждого помещения, что обеспечит комфортную температуру в вашем доме.
СОВЕТ №2
Используйте качественные материалы для трубопроводов и радиаторов. Это не только увеличит срок службы системы, но и снизит риск протечек и других проблем, связанных с коррозией и износом.
СОВЕТ №3
Регулярно проводите техническое обслуживание системы отопления. Промывка труб и радиаторов, а также проверка состояния насосов и термостатов помогут избежать серьезных поломок и поддерживать эффективность работы системы на высоком уровне.
СОВЕТ №4
Обратите внимание на возможность установки автоматизированной системы управления отоплением. Это позволит вам более точно регулировать температуру в разных помещениях и сэкономить на расходах на отопление.
