Система отопления с естественной циркуляцией — простой и эффективный способ обогрева жилых и производственных помещений. В отличие от принудительных систем, она не требует насосов и электричества, что делает её более надежной и экономичной. В статье рассмотрим принципы работы таких систем, их преимущества и недостатки, а также рекомендации по проектированию и установке. Эта информация полезна как для владельцев домов, так и для специалистов в области отопления, стремящихся оптимизировать проекты и обеспечить комфортные условия.
Как работает система отопления на основе естественной циркуляции (самотека)?

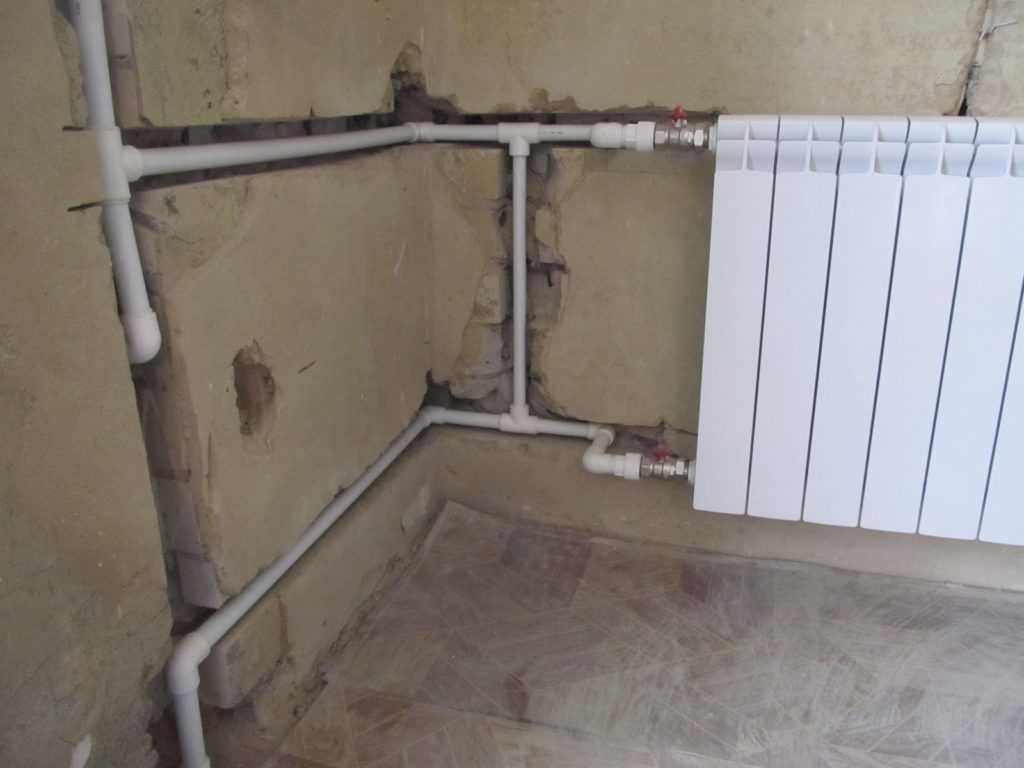

Уклон пластиковых труб для отопления
Системы отопления, работающие на основе жидкости, требуют правильного движения теплоносителя по трубам. Вода, нагреваемая в котле, должна проходить через радиаторы или батареи, чтобы обеспечить комфортное тепло в помещении. Системы, использующие самотек, функционируют по аналогичному принципу.
Движение теплоносителя (воды) обеспечивается разницей в ее плотности: температура окружающей среды и температура нагретой воды. Когда вода попадает в котловой теплообменник, она нагревается, и ее плотность снижается. В холодном состоянии плотность воды значительно выше, что позволяет ей вытеснять уже нагретый теплоноситель. Это явление называется движением масс.
Если вы планируете установить водяную отопительную систему с естественной циркуляцией, полезно знать о ее технических характеристиках и особенностях эксплуатации.
- Высокая надежность достигается благодаря отсутствию крыльчатки, которая используется в циркуляционных насосах (что исключает дополнительный риск поломки).
- Отсутствие резких перепадов и высокого давления способствует долговечности работы отопительной системы в частных домах, загородных коттеджах или дачах.
- Низкая скорость поступления теплоносителя к отопительным приборам.
- Уклон магистральных трубопроводов является обязательным условием. Это обеспечит нормальное функционирование системы. Для этого магистральные трубы должны быть установлены от котла, а «обратка» — к котлу. Такой порядок монтажа гарантирует оптимальную работу системы.
- Длина отопительной системы с естественной циркуляцией не должна превышать 30 метров. Это связано с тем, что при большем объеме остывшей воды (теплоносителя) скорость ее движения будет снижаться.
Системы отопления с естественной циркуляцией могут быть установлены на любые типы котлов, предлагаемых производителями, от газовых до твердотопливных. Однако в конструкции обогревательного прибора обязательно должен быть предусмотрен элемент защиты от перегрева, особенно в случаях обратного движения воды или при наличии воздуха в системе.
Система отопления с естественной циркуляцией продолжает оставаться популярной среди владельцев частных домов и дач. Эксперты отмечают, что такой подход обеспечивает надежное и экономичное отопление, так как не требует использования насосов и электроэнергии. Основным принципом работы является разница в плотности горячей и холодной воды, что позволяет жидкости свободно перемещаться по трубам.
Преимущества данной системы включают простоту монтажа и обслуживания, а также высокую устойчивость к аварийным ситуациям. Однако специалисты предупреждают, что для эффективной работы необходимо правильно спроектировать систему, учитывая высоту здания и диаметр труб. Важно также следить за качеством теплоносителя, чтобы избежать засоров и коррозии. В целом, эксперты считают, что системы с естественной циркуляцией могут стать отличным решением для тех, кто ценит надежность и экономию.
Какой план отопительных систем применяются для самотека?

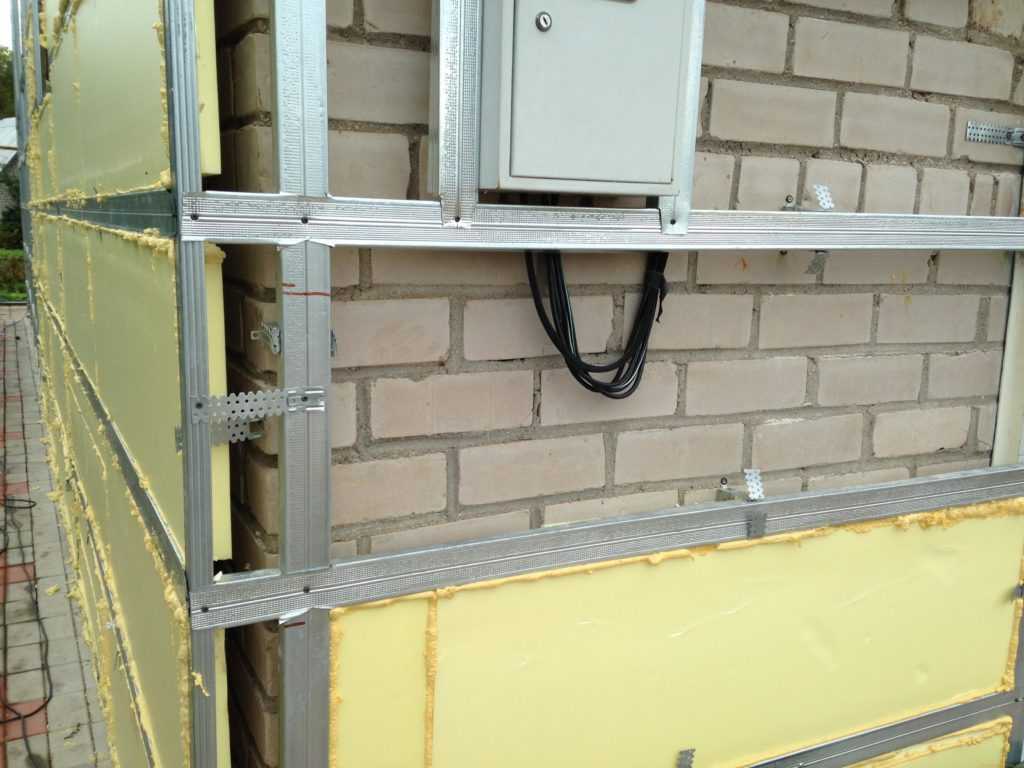

Утепление дома снаружи
Процесс установки системы отопления, независимо от типа циркуляции (естественной или принудительной), начинается с проектирования. Крайне важно правильно выбрать схему размещения трубопроводов, определить местоположение котла и расположение радиаторов, особенно в случае естественной циркуляции. Для этого разрабатывается план, в котором учитываются все особенности и детали.
Сначала необходимо провести анализ частного дома, где будет устанавливаться система отопления. При этом следует учитывать следующие факторы:
- площадь жилого пространства
- утепление внешних стен
- тип котла
Только после такого анализа можно выбирать схему для системы отопления с естественной циркуляцией. Обычно это однотрубные и двухтрубные системы. Однотрубная система является оптимальным вариантом для небольших помещений, тогда как двухтрубная система лучше подходит для больших домов или двухэтажных строений.
Однако важно учитывать такой момент, как длина отопительного трубопровода (до 30 метров) и минимальное количество поворотных элементов. Естественная циркуляция не применяется для трехтрубных и коллекторных систем, так как в них наблюдаются значительные гидравлические потери, что негативно сказывается на скорости движения воды.
ВАЖНО! Отопительные системы с самотеком заполняются исключительно водяным теплоносителем. Антифриз в данном случае не подходит, так как его высокая плотность не позволяет создать необходимый напор в трубах.
| Параметр | Преимущества | Недостатки |
|---|---|---|
| Принцип работы | Простота конструкции, отсутствие движущихся частей | Зависимость от перепада температур, медленный нагрев |
| Энергоэффективность | Не требует электроэнергии для циркуляции | Низкая эффективность при больших расстояниях и сложной конфигурации |
| Надежность | Высокая, минимальный риск поломок | Чувствительность к воздушным пробкам, необходимость правильного уклона труб |
| Стоимость | Низкие начальные затраты на оборудование | Высокие затраты на монтаж (больший диаметр труб, уклон) |
| Применение | Небольшие дома, дачи, системы с твердотопливными котлами | Многоэтажные дома, большие площади, системы с газовыми котлами |
| Обслуживание | Минимальное, периодическая проверка системы | Необходимость удаления воздуха из системы, контроль уклона |
| Требования к монтажу | Строгое соблюдение уклонов, использование труб большого диаметра | Ограничения по длине и сложности трубопровода |
Интересные факты
Вот несколько интересных фактов о системе отопления с естественной циркуляцией:
-
Принцип работы: Системы отопления с естественной циркуляцией используют закон физики, известный как конвекция. Теплый воздух или вода поднимаются вверх, а холодный опускается вниз, создавая естественный поток. Это позволяет системе работать без насосов, что делает её более надежной и менее энергозатратной.
-
Долговечность и простота: Отопительные системы с естественной циркуляцией имеют меньше движущихся частей по сравнению с системами с принудительной циркуляцией. Это снижает вероятность поломок и требует меньшего количества технического обслуживания, что делает их более долговечными.
-
Экономия энергии: Поскольку такие системы не требуют электроэнергии для работы насосов, они могут быть более экономичными в эксплуатации. Это особенно актуально в регионах с высокими тарифами на электроэнергию, где использование систем с естественной циркуляцией может значительно снизить затраты на отопление.
Система в одну трубу

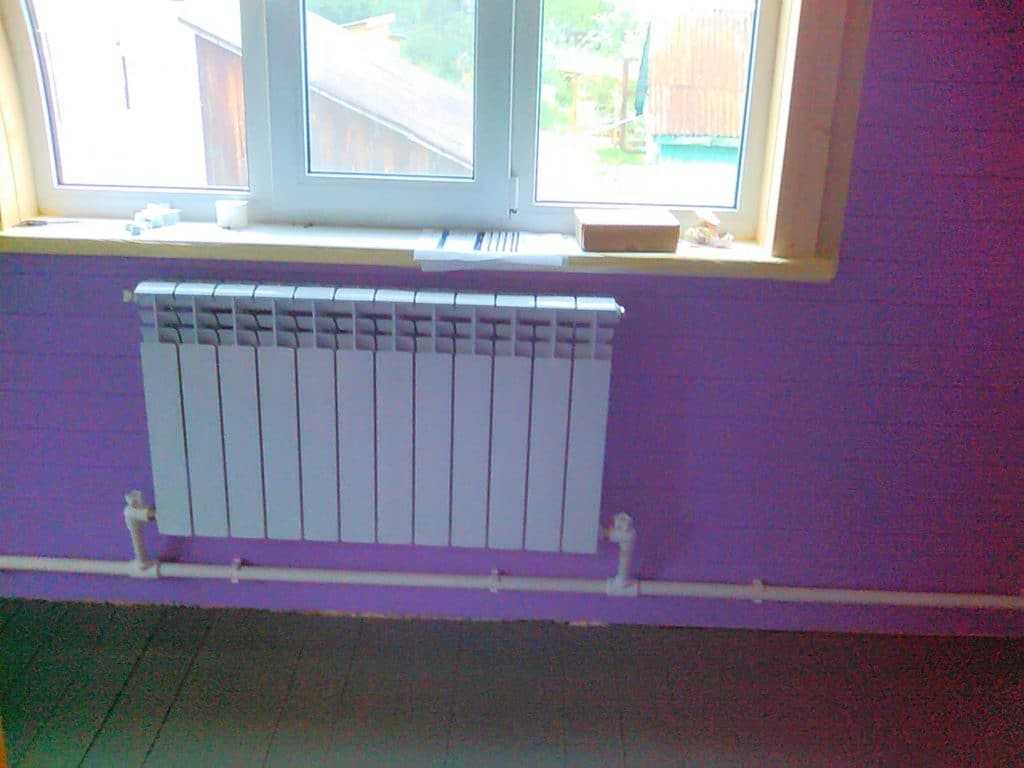

Однотрубное отопление
Если ваш дом небольшой или это дача, то система отопления с самотечным принципом работы станет разумным выбором. Она отличается экономичностью и надежностью. Основная характеристика такой системы заключается в том, что используется одна труба, к которой подключаются радиаторы и батареи параллельно. Важно помнить, что скорость движения теплоносителя будет высокой, так как тепло передается последовательно. Для оптимизации теплового режима рекомендуется использовать следующие элементы:
- байпас, который ограничивает поток теплоносителя, не влияя на общие эксплуатационные характеристики системы отопления. С помощью байпаса можно отключить батарею, при этом вся система продолжит работать,
- терморегулятор с байпасом. Этот прибор позволяет изменять сечение в проходном патрубке батареи, что дает возможность регулировать ее нагрев,
- краник Маевского должен быть установлен на батареях в однотрубной системе с самотеком. Он позволяет устранять воздушные пробки, которые могут возникать.
Главное преимущество однотрубной системы – это минимальное занимаемое пространство. Установку системы можно производить с учетом ваших предпочтений и возможностей: как в скрытом, так и в открытом варианте.
ВАЖНО! В однотрубной системе отопления с самотечным принципом котел и батареи могут находиться на одном уровне, что недопустимо для других типов систем.
Особенности системы из двух параллельных труб

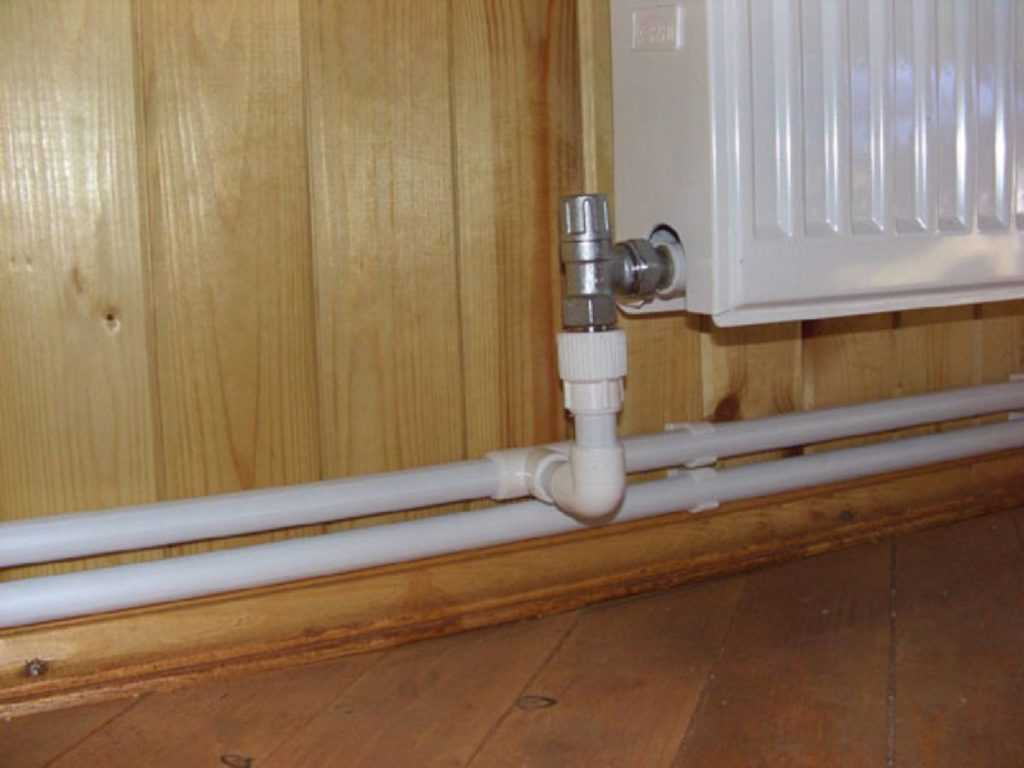

Двухтрубная система отопления
Для домов и дач средней площади, где длина магистральных труб превышает 30 метров, оптимальным решением является двухтрубная система отопления, которая разделяет поток теплоносителя на горячую и холодную «ветви».
При установке двухтрубной системы важно помнить, что котел должен располагаться ниже уровня радиаторов. Это обеспечит необходимый напор холодной воды и позволит создать естественную циркуляцию в системе отопления.
При проектировании системы необходимо предусмотреть наличие разгонного стояка, на верхней точке которого будет установлен расширительный бак. От него будет отходить раздаточная труба, которая монтируется под углом.
Чтобы двухтрубная отопительная система с естественной циркуляцией функционировала с минимальной температурной разницей, следует учесть несколько важных факторов:
- расположение котла. Он должен находиться в подвале или цокольном этаже, с обеспечением адекватной температуры, вентиляции и освещения.
- расширительный бак должен быть оснащен контрольным патрубком для пополнения системы.
- подпитка и слив – это узлы, которые позволяют контролировать процесс.
Выбор материала для двухтрубной системы зависит от личных предпочтений и финансовых возможностей.
ВАЖНО! При установке двухтрубной системы желательно предусмотреть наличие запорной арматуры, чтобы иметь возможность отключать отдельные радиаторы от всей системы.
Как правильно составить схему отопления?

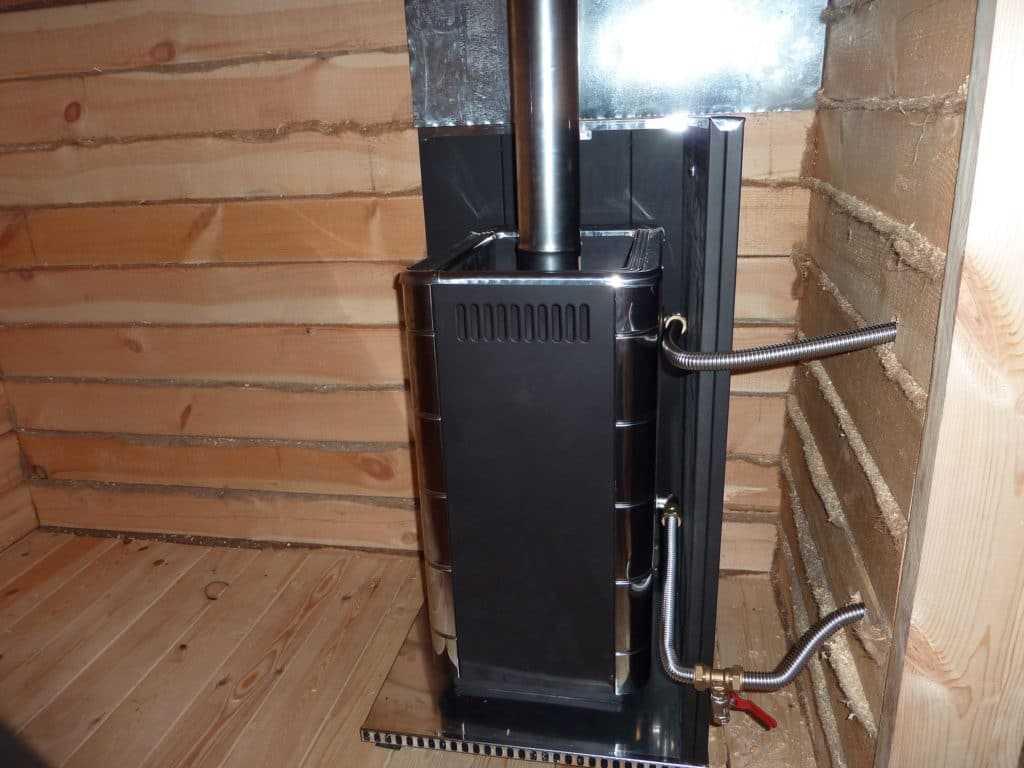

Котёл отопления на чердаке
При разработке схемы разводки отопительной системы с естественной циркуляцией важно учитывать проектные особенности и правильно подбирать комплектующие элементы.
- Магистральные трубы. Рекомендуемый диаметр для магистральных труб составляет 32-40 мм. Это поможет компенсировать трение теплоносителя о внутренние стенки труб. Наилучшим материалом для этого являются полимеры. Трубы из полимеров обладают идеально гладкой поверхностью, что минимизирует трение.
- При создании схемы разводки следует максимально избегать использования поворотных элементов, так как они увеличивают гидравлическое сопротивление в системе отопления.
- Длина разгонного стояка должна превышать высоту последнего потолка в здании, а расширительный бачок рекомендуется устанавливать на чердаке.
- Важно правильно подбирать запорную арматуру, которая не будет негативно сказываться на функционировании системы отопления с естественной циркуляцией.
ВАЖНО! Чтобы избежать изменения потока теплоносителя, обязательно установите клапан на «обратку». Это особенно критично при запуске системы с небольшой разницей температур воды.
Почему так важен уклон?
Системы отопления с принудительной циркуляцией и естественной циркуляцией имеют много общего. Материалы, используемые для разводки, а также радиаторы могут быть одинаковыми, однако наличие уклона является обязательным условием!
Уклон представляет собой наклон подающего трубопровода от разгонного стояка к радиаторам. Оптимальное соотношение между нижней и верхней точками стояка составляет 1 к 10, что означает, что на каждый метр трубы должно приходиться отклонение в 1 см. Это касается подающей трубы. Для обратной линии уклон выполняется в противоположном направлении, то есть от радиаторов к котлу. Такой подход позволяет создать гравитационное воздействие на воду, движущуюся по обратной магистрали.
Преимущества отопительной системы на основе естественной циркуляции

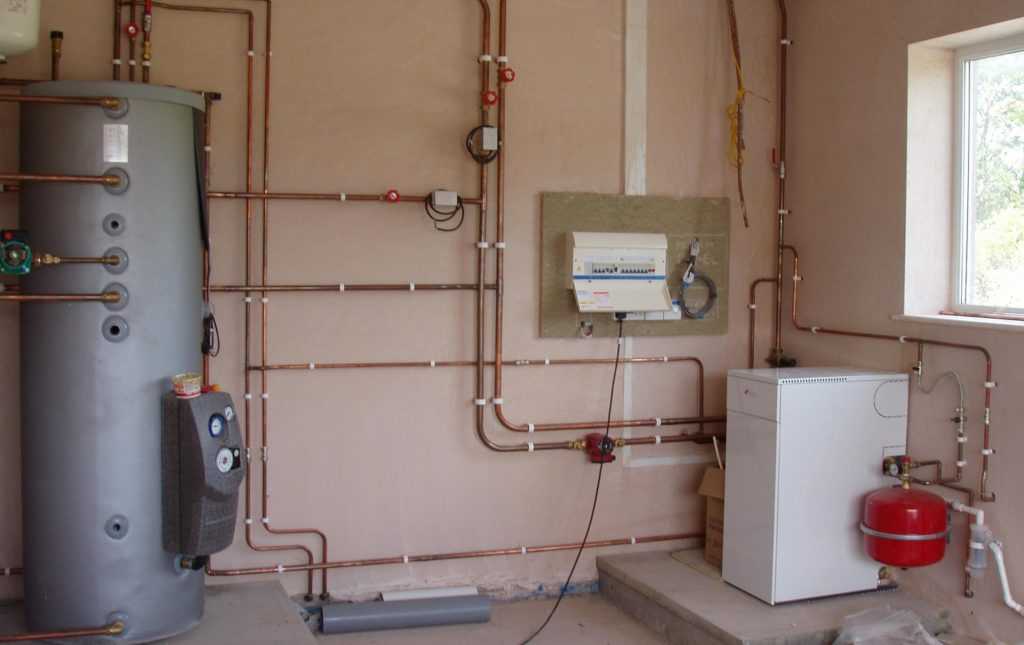

Минимальный комплект оборудования для этой системы
Владельцы жилых помещений часто отдают предпочтение отопительным системам с естественной циркуляцией по нескольким причинам:
- Простота установки, эксплуатации и обслуживания данной системы.
- Отсутствие необходимости в дополнительном оборудовании, что позволяет сэкономить средства владельца жилья.
- Снижение затрат на электроэнергию. Даже при отсутствии электричества для котла система продолжит работать. Эта независимость от энергии помогает сохранить тепло в доме в условиях морозов и отключения электричества.
- Удобство ремонта. В случае протечек или поломки радиаторов владелец может самостоятельно устранить неисправности без привлечения специалистов.
- При понижении температуры система автоматически регулируется: увеличивается поток теплоносителя.
- Возможность самостоятельной установки системы.
Есть ли недостатки в отопительных системах с естественной циркуляцией?

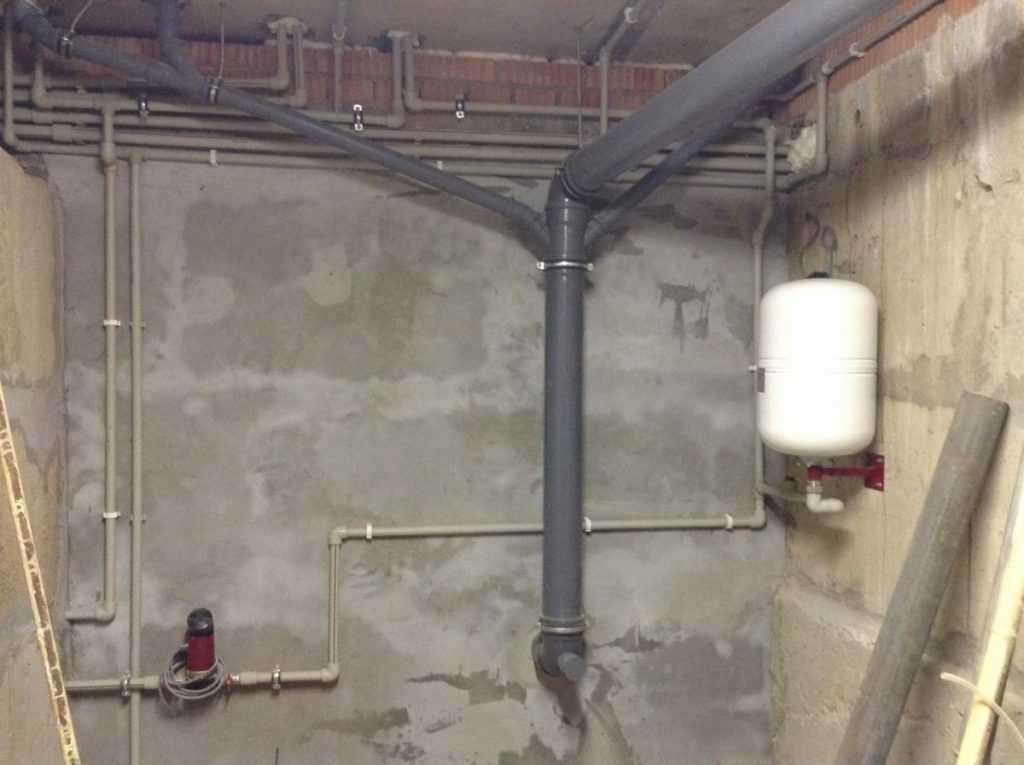

Монтаж труб без уклона невозможен
Системе теплоснабжения, работающей по принципу самотека, также присущи некоторые недостатки:
- ограничения по длине магистральных труб и площади отапливаемого помещения
- высокая инертность системы
- необходимость соблюдения уклона
- предпочтительно открытая разводка
- необходимость постоянного контроля уровня воды в расширительном баке
- рекомендуется использовать магистральные трубы большего диаметра
- риск замерзания при недостаточном потоке
Выбирайте наиболее подходящий вариант для отопления вашего дома, который будет для вас выгоден!
Выбор и установка радиаторов для систем с естественной циркуляцией
Системы отопления с естественной циркуляцией работают на принципе свободного движения теплоносителя, что делает их популярными в частных домах и дачах. Важным элементом таких систем являются радиаторы, которые должны быть правильно выбраны и установлены для обеспечения эффективного обогрева помещений. Рассмотрим основные аспекты, касающиеся выбора и установки радиаторов в системах с естественной циркуляцией.
Выбор радиаторов
При выборе радиаторов для системы с естественной циркуляцией необходимо учитывать несколько факторов:
- Материал радиаторов: Наиболее распространенными являются стальные, алюминиевые и чугунные радиаторы. Чугунные радиаторы обладают высокой теплоемкостью и долговечностью, но имеют больший вес и медленнее нагреваются. Алюминиевые радиаторы легче и быстрее нагреваются, но могут быть менее устойчивыми к коррозии. Стальные радиаторы занимают промежуточное положение по этим характеристикам.
- Мощность радиаторов: Мощность радиатора должна соответствовать тепловым потерям помещения. Для этого необходимо рассчитать необходимую мощность, учитывая площадь, высоту потолков, количество окон и дверей, а также уровень теплоизоляции. Обычно для расчета мощности радиатора принимается 100 Вт на 1 м² площади помещения.
- Размеры радиаторов: Размер радиатора также важен, так как он должен быть установлен в соответствии с размерами окна или стены, чтобы обеспечить равномерное распределение тепла. Необходимо учитывать высоту, ширину и глубину радиатора.
- Тип подключения: Радиаторы могут подключаться к системе отопления с одной стороны (боковое подключение) или с двух сторон (диагональное подключение). Для систем с естественной циркуляцией предпочтительно использовать диагональное подключение, так как оно обеспечивает более равномерное распределение теплоносителя.
Установка радиаторов
Правильная установка радиаторов является ключевым моментом для обеспечения эффективной работы системы отопления. Вот основные шаги, которые следует учитывать при установке:
- Выбор места установки: Радиаторы следует устанавливать под окнами, чтобы компенсировать холодный воздух, поступающий из окон. Также важно обеспечить достаточное расстояние от пола (не менее 10 см) и от стены (не менее 5 см) для свободной циркуляции воздуха.
- Монтаж кронштейнов: Кронштейны для крепления радиаторов должны быть установлены на стене с учетом уровня и горизонтальности. Это обеспечит правильное положение радиатора и предотвратит образование воздушных пробок.
- Подключение к системе: При подключении радиатора к системе отопления необходимо использовать качественные фитинги и уплотнители, чтобы избежать утечек. Важно также установить запорные краны для возможности отключения радиатора на случай ремонта.
- Проверка системы: После установки радиаторов необходимо провести проверку системы на наличие утечек и правильность работы. Для этого следует запустить систему и убедиться, что радиаторы равномерно нагреваются.
Таким образом, выбор и установка радиаторов для систем с естественной циркуляцией требуют внимательного подхода и учета множества факторов. Правильный выбор материалов, мощности и способа подключения, а также качественная установка обеспечат эффективное и надежное отопление вашего дома.
Вопрос-ответ
Как работает отопительная система с естественной циркуляцией?
Системы естественной циркуляции. Срабатывание этой конструкции основано на простейшей физике: плотность жидкости с понижением температуры растёт. Нагревающаяся вода всегда стремится вверх, а остывающая — вниз. Поэтому в замкнутом контуре при наличии прибора, нагревающего жидкость, происходит непрерывное движение.
Почему нельзя ставить полипропилен на отопление?
Кислородопроницаемость трубы и фитингов. Поэтому по СНиПам она запрещена к употреблению на многоэтажном строительстве. Как ни удивительно, но кислород проникает в трубу даже через бетонную стяжку. Кислород вступает в реакцию со стальными элементами системы отопления (радиаторы, котёл и т. д.).
Что значит котел с естественной циркуляцией?
Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Поэтому не рекомендуется прокладывать трубы в горизонтальном направлении длиной более 30 метров.
Советы
СОВЕТ №1
Перед установкой системы отопления с естественной циркуляцией, тщательно спланируйте расположение радиаторов и труб. Убедитесь, что радиаторы находятся на достаточной высоте и имеют правильный уклон, чтобы обеспечить эффективное движение теплоносителя.
СОВЕТ №2
Используйте трубы большого диаметра для системы отопления с естественной циркуляцией. Это поможет снизить сопротивление потоку и улучшить циркуляцию теплоносителя, что обеспечит более равномерное распределение тепла по помещению.
СОВЕТ №3
Регулярно проверяйте систему на наличие воздуха в трубах. Воздушные пробки могут значительно ухудшить эффективность отопления. Установите воздухоотводчики на радиаторах и периодически их проверяйте и очищайте.
СОВЕТ №4
Обратите внимание на теплоизоляцию трубопроводов. Хорошая теплоизоляция поможет минимизировать потери тепла и повысить общую эффективность системы отопления, что в свою очередь снизит затраты на отопление.
