Система отопления с принудительной циркуляцией обеспечивает комфортное тепло в жилых и коммерческих помещениях. В отличие от систем с естественной циркуляцией, она равномерно распределяет тепло, что повышает эффективность и снижает затраты на энергоресурсы. В статье рассмотрим принципы работы таких систем, их преимущества и недостатки, а также рекомендации по выбору и установке, что поможет читателям сделать осознанный выбор для отопления в доме или офисе.
Для чего предназначена принудительная циркуляция?

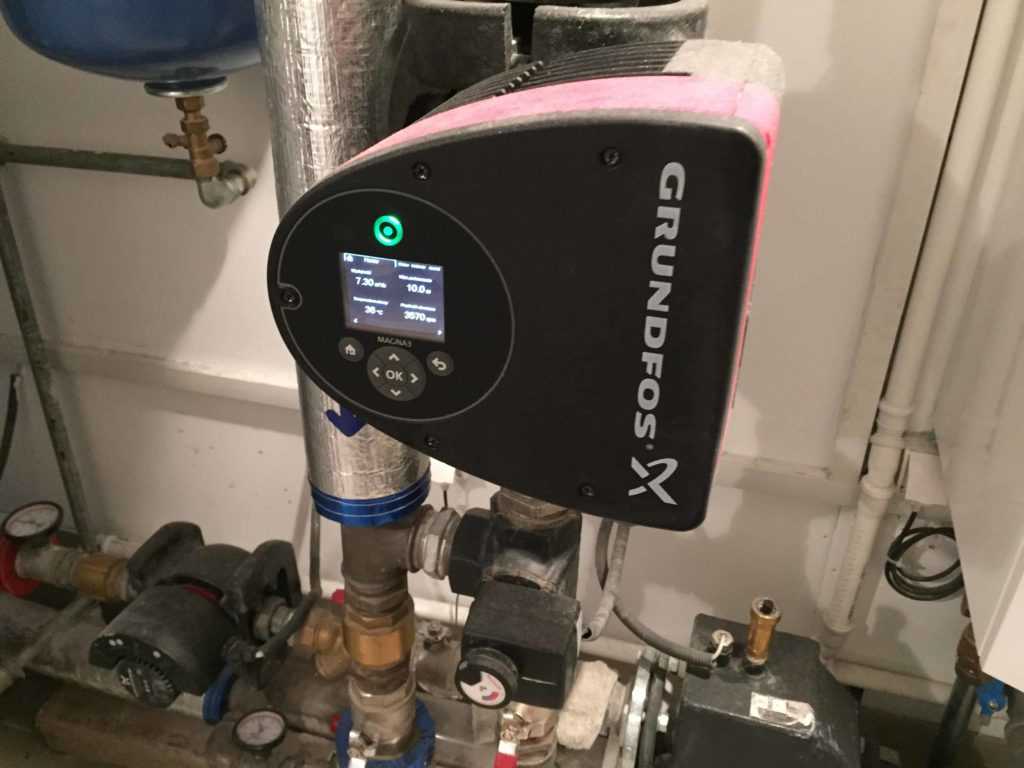

Циркуляционный насос
Обеспечить естественную циркуляцию в системе отопления довольно сложно, поскольку теплоноситель перемещается по трубам и радиаторам благодаря процессам нагрева и охлаждения. Для надежной работы системы важно, чтобы прямая и обратная трубы находились под определенным углом. Такой подход отлично подходит для небольших зданий, где легко поддерживать нужный угол и минимальный перепад высот.
Если же дом имеет большую площадь или несколько этажей, реализовать систему с естественной циркуляцией будет затруднительно, так как в ней могут регулярно возникать воздушные пробки. Это приведет к постоянным перебоям в движении теплоносителя, а в котле вода может перегреваться, что чревато серьезными последствиями, включая выход из строя как самого котла, так и других компонентов системы.
Как уже упоминалось, принудительная циркуляция достигается с помощью специального насоса. Его необходимо устанавливать на обратной трубе перед входом в котел. Это устройство создает необходимое давление в системе отопления, обеспечивая циркуляцию воды с нужной скоростью. Нагретая вода будет своевременно поступать в радиаторы и трубы, а остывшая возвращаться к котлу для повторного нагрева.
Система отопления с принудительной циркуляцией имеет множество преимуществ:
- Она эффективно работает в зданиях любой площади и этажности,
- Схемы отопления позволяют использовать трубы меньшего диаметра по сравнению с системами естественной циркуляции, что снижает затраты на монтаж,
- Трубы можно скрыть в полу, что делает их невидимыми, и устанавливать без уклона,
- Принудительная циркуляция позволяет устанавливать теплые полы на водяной основе,
- Температурный режим в системах с принудительной циркуляцией отличается стабильностью, что увеличивает срок службы фитингов, радиаторов и труб,
- Еще одно преимущество такой системы — возможность регулировки температуры в каждом помещении.
Однако есть и некоторые недостатки. В частности, насос необходимо подключать к электрической сети, что делает отопление полностью зависимым от электроэнергии, а его работа может сопровождаться шумом. Тем не менее, эти недостатки можно минимизировать. Важно тщательно продумать схемы отопления на этапе проектирования. Лучше всего выделить отдельное помещение для котельной, расположив его в глубине дома рядом с котлом и установив циркуляционный насос. Рядом с ним можно разместить резервный источник электроэнергии, например, генератор или аккумулятор.
Эксперты в области отопительных систем отмечают, что системы с принудительной циркуляцией обеспечивают более равномерное распределение тепла по помещению. Это достигается благодаря работе насосов, которые активно перекачивают теплоноситель, что особенно важно в больших домах или помещениях с сложной планировкой. Специалисты подчеркивают, что такие системы позволяют значительно сократить время нагрева, что делает их более эффективными по сравнению с естественной циркуляцией.
Кроме того, системы с принудительной циркуляцией могут быть легко интегрированы с современными терморегуляторами и автоматизированными системами управления, что повышает комфорт и экономит энергоресурсы. Однако эксперты предупреждают, что установка таких систем требует более тщательного проектирования и расчета, чтобы избежать проблем с шумом и избыточным давлением. В целом, при правильном подходе, системы с принудительной циркуляцией становятся оптимальным решением для обеспечения тепла и уюта в доме.
Из каких элементов состоит отопление дома с принудительной циркуляцией?

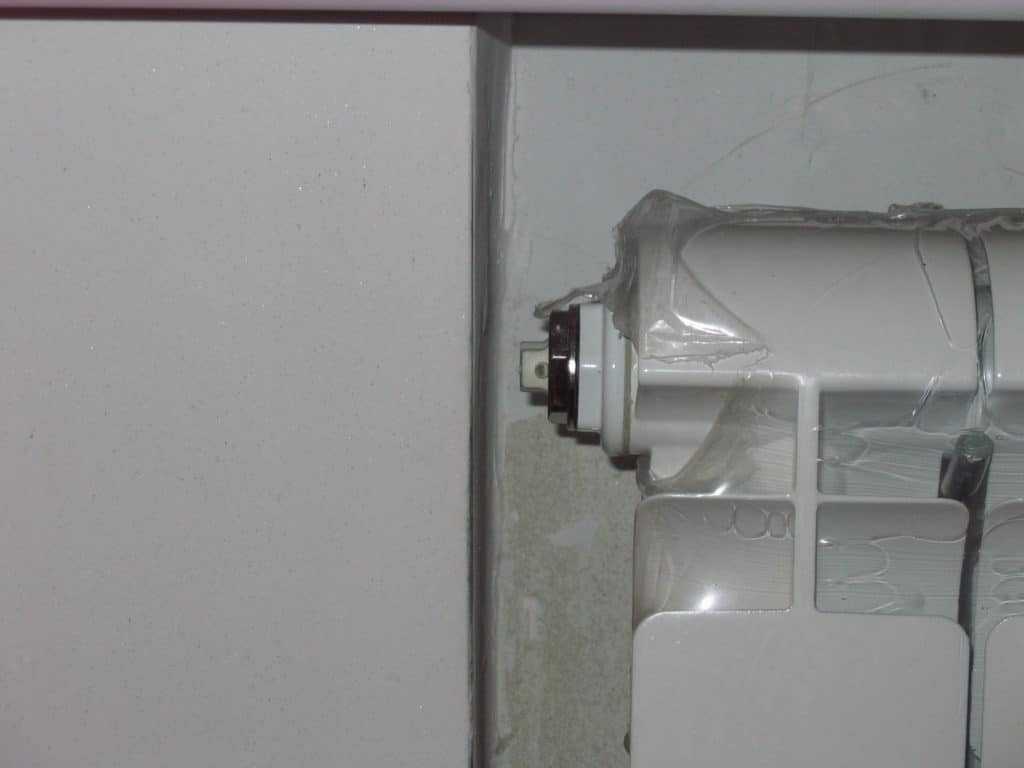

Кран Маевского на радиаторе
Система отопления с принудительной циркуляцией требует установки не только насоса, но и ряда дополнительных компонентов, которые обеспечат надежную и стабильную работу всей системы:
- Расширительный бак, который компенсирует изменения объема воды или антифриза при нагреве и охлаждении,
- Манометр, термометр и предохранительный клапан, а также другие устройства, обеспечивающие безопасность пользователей,
- Биметаллические или алюминиевые радиаторы, интегрированные в систему отопления,
- Краны Маевского – их количество зависит от числа установленных радиаторов,
- Обратный клапан,
- Два крана: один для заполнения системы теплоносителем, другой для его спуска,
- Два фильтра – для грубой и тонкой очистки.
Если в качестве отопительного устройства используется котел на твердом топливе, который не имеет автоматической системы загрузки, то целесообразно добавить в систему тепловой аккумулятор или накопительный бак. Это позволит поддерживать более равномерную температуру теплоносителя по всей системе.
| Компонент системы | Назначение | Важные характеристики |
|---|---|---|
| Котел | Нагрев теплоносителя | Мощность (кВт), тип топлива (газ, электричество, твердое), КПД |
| Циркуляционный насос | Обеспечение принудительного движения теплоносителя | Производительность (м³/ч), напор (м), потребляемая мощность (Вт) |
| Расширительный бак | Компенсация теплового расширения теплоносителя | Объем (л), тип (открытый/закрытый), давление предварительной накачки |
| Радиаторы (отопительные приборы) | Передача тепла в помещение | Тепловая мощность (Вт), материал (сталь, алюминий, биметалл), тип подключения |
| Трубопроводы | Транспортировка теплоносителя | Диаметр (мм), материал (металлопластик, полипропилен, сталь), теплоизоляция |
| Запорная арматура | Регулирование и перекрытие потока теплоносителя | Тип (шаровые краны, вентили), материал, диаметр |
| Воздухоотводчики | Удаление воздуха из системы | Тип (автоматический, ручной), место установки |
| Группа безопасности | Защита системы от избыточного давления и перегрева | Предохранительный клапан, манометр, воздухоотводчик |
| Фильтр (грязевик) | Очистка теплоносителя от механических примесей | Размер ячейки, тип (косой, прямой), материал корпуса |
| Термостаты (комнатные) | Поддержание заданной температуры воздуха в помещении | Тип (механический, электронный, программируемый), точность регулирования |
Интересные факты
Вот несколько интересных фактов о системе отопления с принудительной циркуляцией:
-
Эффективность и скорость нагрева: Системы отопления с принудительной циркуляцией обеспечивают более равномерное распределение тепла по помещению. Благодаря насосам, которые активно перекачивают теплоноситель, такие системы могут быстро нагревать воздух в помещениях, что особенно важно в холодные зимние месяцы.
-
Автоматизация и управление: Современные системы с принудительной циркуляцией часто оснащены автоматизированными контроллерами, которые позволяют регулировать температуру в разных зонах дома. Это дает возможность создавать комфортные условия в каждом помещении и значительно экономить на отоплении.
-
Совместимость с различными источниками тепла: Системы с принудительной циркуляцией могут работать с различными источниками тепла, такими как газовые котлы, электрические котлы, тепловые насосы и солнечные коллекторы. Это делает их универсальными и позволяет интегрировать в существующие системы отопления, что особенно актуально для модернизации старых зданий.
Схемы систем отопления с принудительной циркуляцией

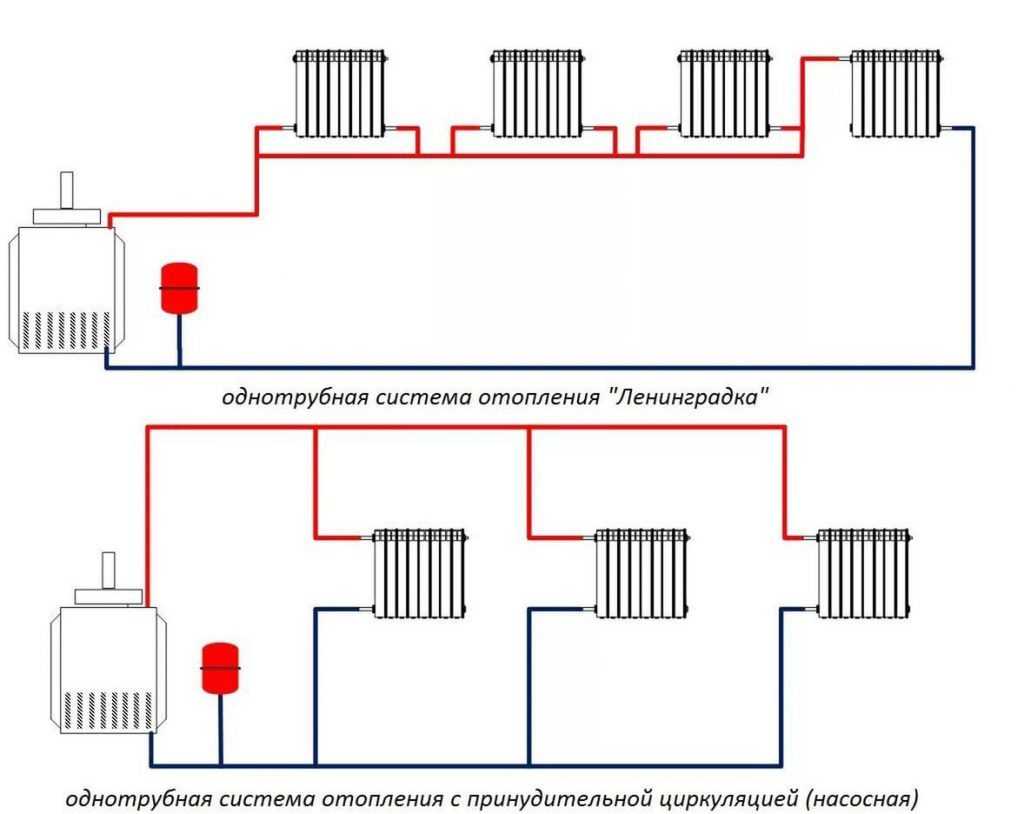

Однотрубная система отопления
В частных домах часто устанавливают однотрубные системы отопления, в которых отсутствует разделение на подачу и обратку. Все радиаторы подключаются последовательно, и в процессе прохождения теплоносителя через них он постепенно остывает, возвращаясь обратно в котел.
Эта система отличается простотой и экономичностью, однако для правильного расчета температурного режима и размещения необходимого количества радиаторов потребуется приложить определенные усилия.
Однотрубная схема подходит только для небольших одноэтажных домов. Труба должна проходить через все радиаторы последовательно, без установки регулирующих вентилей, так как они могут затруднить движение теплоносителя к последующим радиаторам и, в конечном итоге, к котлу.
Среди положительных аспектов данной системы можно выделить лишь один – небольшую длину трубопровода, что позволяет существенно сэкономить на его покупке. Однако недостатков у однотрубной системы гораздо больше:
- Теплоноситель распределяется по системе неравномерно. Например, радиатор, находящийся далеко от котла, будет прогреваться очень медленно.
- Для проведения ремонтных работ в отопительной системе необходимо отключить котел и дождаться полного остывания теплоносителя.
Циркуляционный насос для однотрубной системы отопления не должен иметь избыточной мощности, так как объем теплоносителя в системе не слишком велик.
В двухтрубной схеме расход материалов, включая трубы, будет значительно выше – примерно в два раза. Однако эффективность работы двухтрубной системы значительно выше, так как она включает дополнительную магистраль для возврата остывшего теплоносителя к котлу.
Обеспечить правильную принудительную циркуляцию в двухтрубной системе немного сложнее, но при грамотном подходе отопление будет работать гораздо эффективнее, что также позволит сократить расходы на топливо для котла.
На первом этапе разрабатывается проект, которому необходимо следовать при монтаже. Прямую и обратную магистрали располагают близко друг к другу, с расстоянием не более 15 см. У данной системы есть множество отличительных особенностей:
- Диаметр используемых труб обычно составляет от 15 до 24 мм. Даже такие небольшие размеры вполне достаточны для создания необходимого давления.
- Трубы можно прокладывать как горизонтально, так и вертикально.
- Чем больше поворотов в системе, тем хуже гидродинамические характеристики отопления. Поэтому желательно минимизировать количество поворотов.
- Если трубы будут скрыты, обязательно нужно установить ревизионные или слуховые окна.
При установке циркуляционного насоса следует предусмотреть обходной канал, который обеспечит движение теплоносителя по системе даже при отключении электричества. Мощность насоса подбирается в зависимости от площади, которую планируется отапливать. Важно учитывать максимальные и рабочие параметры устройства, его производительность и другие факторы.
Что такое коллекторная система?

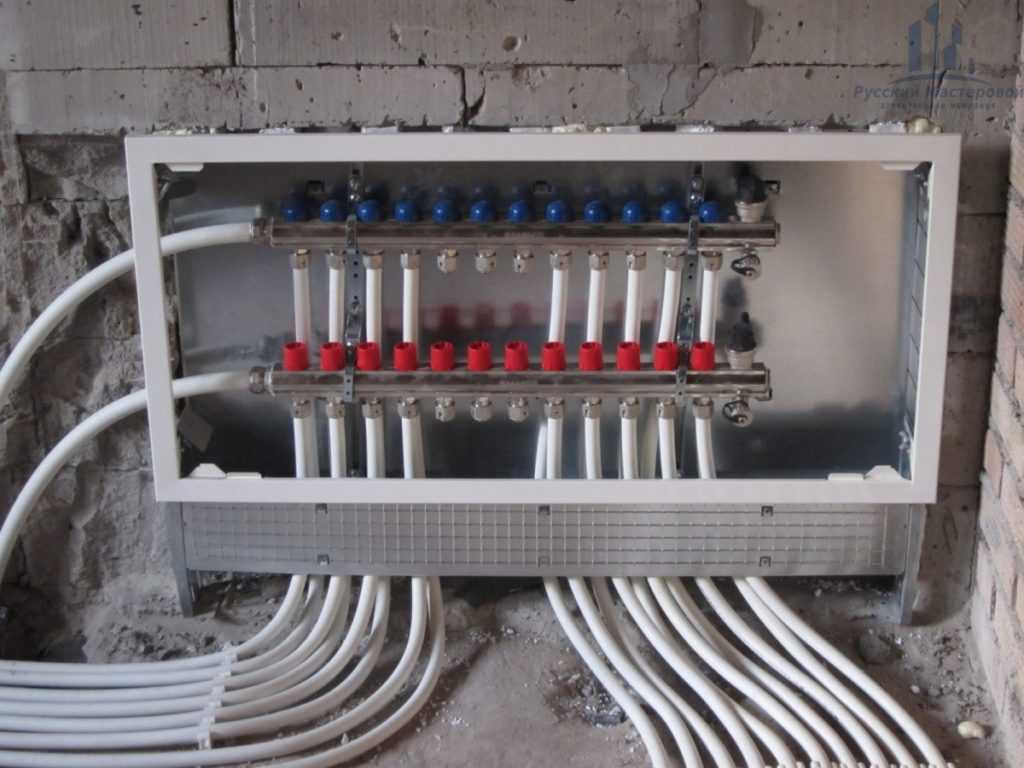

Коллекторный шкаф
Эта система предназначена для жилых помещений, площадь которых превышает 150 квадратных метров, или для зданий с двумя и более этажами. Коллекторная схема представляет собой разновидность двухтрубной системы отопления, однако ее эффективность значительно выше.
Ключевым элементом данной системы является распределитель. Это труба, имеющая круглое или прямоугольное сечение, из которой выходят несколько патрубков. Через этот элемент теплоноситель распределяется по различным контурам. Все магистрали функционируют автономно, что позволяет точно регулировать уровень теплоотдачи. У коллекторной конструкции есть несколько особенностей:
- Необходимо установить значительное количество труб и соответствующую арматуру, которая будет подключаться к коллектору.
- Для изменения температуры в каждом из коллекторов следует установить терморегуляторы или специальные датчики, которые будут поддерживать заданные параметры.
- Для повышения эффективности системы рекомендуется размещать узел смешивания, где происходит смешивание остывшей и нагретой воды, что позволяет достичь оптимальной температуры теплоносителя.
Количество распределительных узлов может варьироваться в зависимости от планировки здания, его теплоизоляции и других факторов. Если расчеты выполнены корректно, система будет работать даже эффективнее, чем традиционная двухтрубная конструкция. При желании трубы можно проложить по поверхности пола, что обеспечит их скрытость во время последующих ремонтных работ. Скрытые трубы помогают сэкономить значительное пространство, что особенно актуально для небольших помещений.
Читайте также:
В коллекторных системах часто нет необходимости в установке расширительных баков, так как сами коллекторы выполняют их функции.
https://youtube.com/watch?v=voa0iXOTQh0
Преимущества и недостатки систем отопления с принудительной циркуляцией
Системы отопления с принудительной циркуляцией имеют свои уникальные преимущества и недостатки, которые необходимо учитывать при выборе подходящей системы для вашего дома или коммерческого помещения.
Преимущества
- Эффективность обогрева: Принудительная циркуляция позволяет быстро и равномерно распределять тепло по всем помещениям. Это достигается за счет работы насосов, которые обеспечивают движение теплоносителя по трубопроводам.
- Гибкость в проектировании: Системы с принудительной циркуляцией могут быть легко адаптированы под различные планировки и размеры помещений. Это позволяет устанавливать радиаторы в любом месте, что значительно упрощает проектирование системы отопления.
- Экономия энергии: Современные насосы, используемые в таких системах, обладают высокой энергоэффективностью. Это позволяет снизить затраты на отопление, особенно в больших домах или офисах.
- Автоматизация: Системы с принудительной циркуляцией могут быть оснащены автоматическими контроллерами, которые позволяют регулировать температуру в зависимости от погодных условий и потребностей пользователей. Это обеспечивает дополнительный комфорт и экономию ресурсов.
- Устойчивость к замерзанию: В системах с принудительной циркуляцией можно использовать антифриз, что делает их более устойчивыми к замерзанию в холодные зимние месяцы.
Недостатки
- Зависимость от электроэнергии: Основным недостатком систем с принудительной циркуляцией является их зависимость от электричества. В случае отключения электроэнергии система перестает работать, что может привести к снижению температуры в помещении.
- Шумность: Работая, насосы могут создавать шум, что может быть проблемой для некоторых пользователей, особенно в жилых помещениях. Однако современные модели насосов становятся все более тихими.
- Сложность установки: Установка системы с принудительной циркуляцией требует более сложного проектирования и монтажа по сравнению с системами естественной циркуляции. Это может увеличить стоимость установки и потребовать привлечения квалифицированных специалистов.
- Необходимость в обслуживании: Системы с принудительной циркуляцией требуют регулярного обслуживания, включая проверку и замену насосов, а также контроль за состоянием теплоносителя. Это может привести к дополнительным затратам.
- Риск протечек: Как и в любой системе, в трубопроводах могут возникать протечки, что может привести к повреждению имущества и необходимости в ремонте.
Таким образом, системы отопления с принудительной циркуляцией обладают как значительными преимуществами, так и определенными недостатками. При выборе такой системы важно учитывать индивидуальные потребности и условия эксплуатации, чтобы обеспечить максимальную эффективность и комфорт в вашем доме или офисе.
Вопрос-ответ
Что такое принудительная циркуляция в системе отопления?
Система отопления с принудительной циркуляцией. Движение теплоносителя происходит за счет перепада давления, создаваемого насосом. Этот насос обеспечивает постоянное и бесперебойное движение теплоносителя через всю систему отопления.
Что такое система водяного отопления с принудительной циркуляцией?
Котёл с принудительной циркуляцией — это котёл, в котором для циркуляции воды используется насос. Это отличается от котла с естественной циркуляцией, в котором для циркуляции воды используется плотность потока. В некоторых котлах с принудительной циркуляцией скорость циркуляции воды в двадцать раз превышает скорость испарения.
Что такое принудительная система отопления?
Системы отопления с принудительной циркуляцией — это оптимальное решение для домов с большой площадью или несколькими этажами. Их главная особенность заключается в высокой скорости движения теплоносителя, что обеспечивает равномерный прогрев радиаторов независимо от их удалённости от котла.
Почему нельзя ставить полипропилен на отопление?
Кислородопроницаемость трубы и фитингов. Поэтому по СНиПам она запрещена к употреблению на многоэтажном строительстве. Как ни удивительно, но кислород проникает в трубу даже через бетонную стяжку. Кислород вступает в реакцию со стальными элементами системы отопления (радиаторы, котёл и т. д.).
Советы
СОВЕТ №1
Перед установкой системы отопления с принудительной циркуляцией, тщательно рассчитайте необходимую мощность котла и радиаторов. Это поможет избежать недостатка или избытка тепла в помещениях, что может привести к неэффективной работе системы и повышенным расходам на отопление.
СОВЕТ №2
Регулярно проверяйте и очищайте фильтры в системе отопления. Загрязненные фильтры могут снизить эффективность циркуляции и привести к поломкам оборудования. Рекомендуется проводить эту процедуру не реже одного раза в сезон.
СОВЕТ №3
Обратите внимание на правильную настройку термостатов и насосов. Оптимальная работа этих элементов поможет поддерживать комфортную температуру в помещениях и снизит энергозатраты. Используйте программируемые термостаты для автоматизации управления температурой.
СОВЕТ №4
Не забывайте о теплоизоляции трубопроводов и радиаторов. Хорошая теплоизоляция поможет минимизировать потери тепла и повысить общую эффективность системы отопления. Это особенно важно для участков, проходящих через неотапливаемые помещения или наружу.
