Теплоаккумулятор для котлов отопления: варианты, расчет объема, сборка своими руками и советы

В отопительных системах теплоаккумуляторы играют ключевую роль, позволяя эффективно использовать тепло от котлов. В статье рассмотрим варианты теплоаккумуляторов для котлов, научимся рассчитывать их объем в зависимости от потребностей дома и предоставим пошаговую инструкцию по сборке устройства своими руками. Это поможет оптимизировать расход топлива, повысить комфорт и снизить затраты на отопление.

Зачем нужен теплоаккумулятор для котлов отопления?

Правильно подобранный теплоаккумулятор значительно снижает затраты на энергоресурсы, экономия может составлять до 50%. Буферная емкость защищает чугунные элементы системы от растрескивания, которое может произойти из-за резких колебаний температуры. Внедрение современных температурных датчиков и интеллектуальных регуляторов, а также автоматизация процесса передачи тепла из накопителя в систему, существенно повышает эффективность теплоотдачи и снижает потребление топлива для обслуживания здания.

Теплоаккумулятор обычно представляет собой вертикальный цилиндрический резервуар, покрытый бакелитовым лаком и изготовленный из высокопрочной стали. Внутренний слой защищает конструкцию от воздействия агрессивной среды, такой как горячая вода, кислоты и солевые растворы. Дополнительная защита внешних поверхностей обеспечивается слоем порошковой краски.

Использование теплоаккумулятора в системах отопления позволяет значительно сократить расход ресурсов.

В верхней части устройства имеется соединение с трубопроводом, который ведет от котла — будь то твердотопливный, газовый, электрический или солнечный. Через этот трубопровод поступает горячая среда. Когда вода остывает, она опускается к циркулярному насосу, который направляет ее обратно в котел для следующего цикла подогрева. Котел функционирует по ступенчатой системе, и даже в периоды его простоя тепло из аккумулятора продолжает поступать в систему. Таким образом, даже когда нагревательный элемент не работает, батареи остаются теплыми, а жильцы имеют доступ к горячей воде.

Эксперты в области отопительных систем отмечают, что теплоаккумуляторы становятся все более популярными среди владельцев частных домов. Они позволяют эффективно накапливать тепло, вырабатываемое котлом, и использовать его в нужный момент, что особенно актуально в условиях переменчивого климата. При выборе теплоаккумулятора важно учитывать его объем, который зависит от мощности котла и потребностей в отоплении. Специалисты рекомендуют проводить расчеты с учетом площади отапливаемого помещения и желаемой температуры.

Сборка теплоаккумулятора своими руками возможна, однако требует определенных навыков и знаний. Использование качественных материалов и соблюдение технологий монтажа обеспечит долговечность и эффективность устройства. Эксперты подчеркивают, что правильный подход к проектированию и установке теплоаккумулятора может значительно повысить комфорт в доме и снизить затраты на отопление.

https://youtube.com/watch?v=qnKh30OeTkU

Расчет объема накопительного бака

Оборудование, о котором идет речь, обычно устанавливают в закрытых помещениях, таких как котельные или специальные комнаты. Это связано с тем, что на улице его теплоемкость значительно снижается. При расчете объема теплоаккумулятора для системы отопления учитывается наличие свободного пространства, и в этом случае применяется следующее соотношение: на каждый киловатт необходимой мощности для обогрева следует предусмотреть от 25 до 50 литров рабочей жидкости.

Хотя точные расчеты емкости лучше доверить специалистам, для предварительной оценки можно принять, что в процессе работы котла температура воды достигает 90°С, а во время его простоя она снижается до 50°С. Таким образом, разница составляет 40°С, и для определения необходимого объема бака нужно выяснить оптимальное значение тепловой отдачи. Например, для резервуара объемом 3,5 кубических метра этот показатель равен 210 кВт/ч, а для 2 кубических метров – 115 кВт/ч.

Интересные факты

Вот несколько интересных фактов о теплоаккумуляторах для котлов отопления:

1. Эффективность использования энергии: Теплоаккумуляторы позволяют значительно повысить эффективность работы котлов отопления. Они накапливают избыточное тепло, вырабатываемое котлом в период его максимальной нагрузки, и затем отдают это тепло в более холодные периоды. Это позволяет снизить количество включений котла, что, в свою очередь, уменьшает расход топлива и увеличивает срок службы оборудования.

2. Разнообразие материалов: Теплоаккумуляторы могут быть изготовлены из различных материалов, включая сталь, чугун и даже бетон. Каждый из этих материалов имеет свои преимущества и недостатки. Например, стальные теплоаккумуляторы быстрее нагреваются и остывают, тогда как бетонные могут хранить тепло дольше, но требуют больше времени для нагрева.

3. Расчет объема: Для правильного расчета объема теплоаккумулятора необходимо учитывать не только мощность котла, но и теплопотери здания, а также желаемое время автономной работы системы отопления. Обычно для расчета объема теплоаккумулятора используют формулу: V = (Q * t) / (ΔT * ρ * c), где V — объем теплоаккумулятора, Q — мощность котла, t — время автономной работы, ΔT — разница температур, ρ — плотность воды, c — удельная теплоемкость воды. Это позволяет оптимально спроектировать систему отопления для конкретных условий.

https://youtube.com/watch?v=z2hRNMpzCjI

Виды тепловых аккумуляторов

В зависимости от конструктивных характеристик различают:

• пустотелые резервуары (без внутренних теплообменников),
• модели с одним или двумя змеевиками – такие устройства повышают эффективность системы,
• агрегаты с встроенными баками.

Пустотелые резервуары представляют собой самые простые решения и предназначены для систем, где уже установлены средства горячего водоснабжения.

В бойлерах с змеевиками верхний змеевик служит для сбора тепловой энергии, а нижний – для нагрева самой емкости. Инвестиции в покупку и установку таких систем оправданы: пользователи получают круглосуточный доступ к горячей воде, а эффективность отопительной системы значительно возрастает.

Модели с внутренними бойлерами, как и предыдущие, не только аккумулируют избыточное тепло, но и обеспечивают горячей водой для бытовых нужд. Внутренние емкости изготавливаются из легированной стали, минимальный объем которых составляет 150 литров. Эти агрегаты могут работать как с дровяными, так и с электрическими или газовыми котлами, успешно интегрируясь в закрытые и открытые системы.

Тепловые аккумуляторы для электрических котлов устанавливаются в непосредственной близости к основному оборудованию.

Такие устройства полностью окупаются в течение 2-5 лет. Для снижения затрат на энергоресурсы специалисты рекомендуют переходить на ступенчатую тарификацию.

При этом устанавливаются временные рамки, в течение которых тарифы на электричество будут минимальными. В таких условиях, благодаря наличию вместительного бойлера в отопительной системе, можно использовать котел в льготные часы, накапливая излишки тепла и расходуя их в моменты, когда включение нагревательного элемента становится невыгодным.

В обычных твердотопливных котлах сложно точно регулировать уровень тепловой генерации в зависимости от текущих потребностей. Здесь резервуары играют роль буфера, позволяя использовать избыточную энергию, сохраняя и направляя ее в радиаторы в периоды простоя.

Загородные дома все чаще оборудуются солнечными коллекторами, которые позволяют использовать бесплатные природные ресурсы для решения повседневных задач. Такие системы имеют высокую стоимость, требуют тщательного проектирования, и для их полноценной работы необходимы усовершенствованные тепловые аккумуляторы. Неравномерное поступление солнечной энергии из-за смены времени суток и погодных условий компенсируется возможностью хранения излишков.

Вопрос установки теплоаккумулятора особенно важен, если отопление и горячее водоснабжение полностью зависят от этого источника. Гелиоколлекторы, размещенные на южной стороне, получают максимальное количество солнечных лучей и направляют преобразованную энергию в инженерные системы дома.

Буферные резервуары в этом случае функционируют аналогично тем, что используются с твердотопливными котлами – они сохраняют и равномерно распределяют тепловую энергию, расширяя возможности ее применения.

Как сделать теплоаккумулятор для котлов отопления своими руками?

Простая схема сборки основывается на использовании стальной бочки. Если такой бочки нет в наличии, можно самостоятельно сварить контейнер аналогичной формы из нержавеющей стали, при этом толщина материала должна составлять не менее 2 мм. Для открытых систем отопления подойдет прямоугольный бак из стали в качестве буферного резервуара, однако для закрытых систем этот вариант не рекомендуется из-за повышенного риска скачков давления.

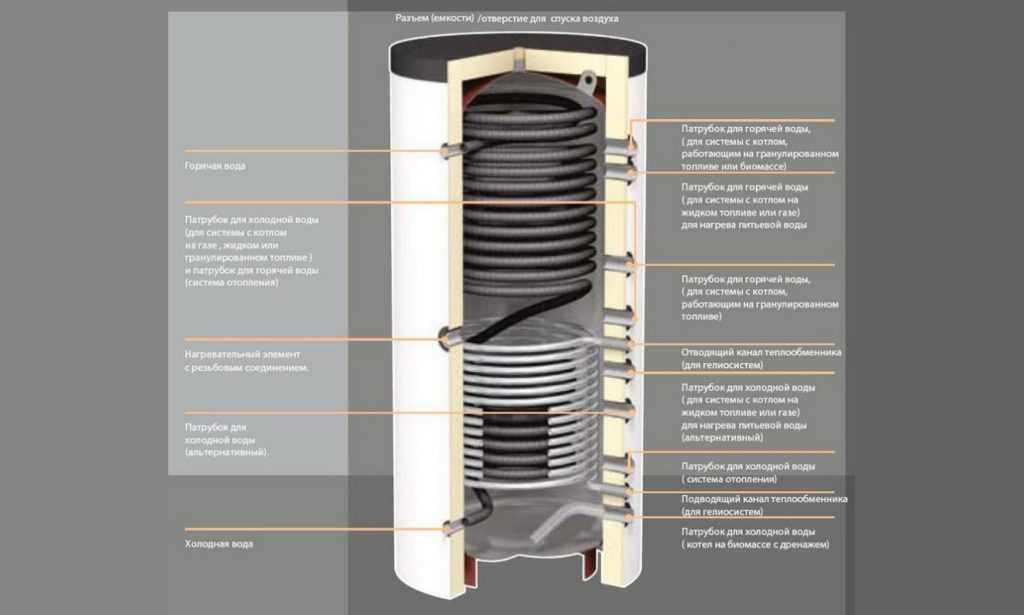

Теплоаккумулятор для отопительных котлов — схема

В качестве нагревательного элемента мастера используют медную трубку: заготовка длиной от 8 до 15 метров и диаметром 2-3 см закручивается в спираль и помещается в резервуар. Сбор тепла осуществляется в верхней части емкости, где устанавливается отводной патрубок для горячей воды, а внизу — аналогичный элемент для поступления холодной воды. Для контроля за подачей жидкости в накопительную зону на отводах устанавливаются краны.

После проверки герметичности бака, если все швы выполнены качественно, можно приступать к созданию утеплительного слоя. Сначала поверхность бака очищается, обезжиривается, грунтуется и покрывается термостойкой порошковой краской, которая защищает от коррозии.

Затем заготовка оборачивается рулонной базальтовой ватой, фиксируя ее с помощью скотча или шнура. Рекомендуется дополнительно обернуть бак фольгированной пленкой или листовым металлом. Пенопласт и пенополистирол не стоит использовать в качестве утеплителя, так как они могут привлечь грызунов.

В новых слоях создаются зазоры для отводных патрубков, и емкость подключается к системе отопления. Буферный резервуар также оснащается термометром, взрывным клапаном и датчиками давления, что позволяет контролировать уровень прогрева жидкости.

Купить или изготовить самостоятельно?

Данный вопрос в первую очередь касается рисков, а не финансовых затрат. Отопительное оборудование функционирует как единая система, и добавление элемента, который не прошел заводские тесты и характеристики которого известны лишь приблизительно, может привести к сбоям в работе всей системы. Экономия, достигнутая за счет самостоятельной сборки, может быть перекрыта возможными затратами на наладку и ремонт дорогостоящих устройств.

Тепловой аккумулятор У200 Прометей – экономичное решение для небольших систем

Профессиональный расчет теплового аккумулятора поможет выбрать модель, которая наилучшим образом соответствует условиям эксплуатации и требованиям пользователей. В таком случае можно ожидать снижения затрат на энергоресурсы, что будет значительно важнее, чем стоимость самого устройства.

Популярные модели российского производства

В числе популярных и доступных по цене решений можно выделить отечественные бренды, которые зарекомендовали себя как надежные представители бюджетного сегмента. К числу таких марок относятся:

• БТС,
• «Теплодар»,
• Бийский котельный завод,
• «РВС-инженеринг»,
• «Прометей»,
• «Горыня»,
• «Водосхема».

Продукция компании «Прометей» получила высокие оценки от пользователей, особенно модели с маркировкой 500 и 750, что соответствует их полезному объему. Эти изделия, выполненные в современном дизайне из эмалированной стали, имеют приемлемый вес для данного сегмента – 165 и 195 кг соответственно, и предназначены для работы с твердотопливными котлами.

Компания «Теплодар» предлагает востребованное бюджетное решение – тепловой аккумулятор У200 с объемом 200 литров. Это безопасное и эффективное устройство, предназначенное для обслуживания небольших систем отопления.

Помимо российских теплоаккумуляторов, на рынке также востребованы изделия из Швеции, Венгрии и Нидерландов. Стоит отметить, что отечественные модели не уступают зарубежным аналогам по сроку службы и качеству сборки, при этом их стоимость значительно ниже.

https://youtube.com/watch?v=LoXoDdBUxJw

Установка и подключение теплоаккумулятора к системе отопления

Установка теплоаккумулятора — это важный этап, который требует внимательного подхода и соблюдения всех необходимых норм и правил. Правильное подключение теплоаккумулятора к системе отопления обеспечит его эффективную работу и долговечность. В этом разделе мы рассмотрим основные этапы установки и подключения теплоаккумулятора, а также дадим рекомендации по выбору места для его установки.

Выбор места для установки

Перед установкой теплоаккумулятора необходимо выбрать подходящее место. Оно должно соответствовать следующим критериям:

• Доступность: Теплоаккумулятор должен быть установлен в месте, где к нему будет легкий доступ для обслуживания и ремонта.
• Безопасность: Убедитесь, что место установки защищено от механических повреждений и воздействия влаги.
• Проветривание: Важно, чтобы в помещении была хорошая вентиляция, особенно если теплоаккумулятор работает на газе.
• Близость к котлу: Оптимально, если теплоаккумулятор будет находиться в непосредственной близости к котлу, что упростит подключение и уменьшит потери тепла.

Подключение теплоаккумулятора

Подключение теплоаккумулятора к системе отопления включает в себя несколько этапов:

1. Подготовка трубопроводов

Перед началом подключения необходимо подготовить трубопроводы. Убедитесь, что все трубы чистые и не имеют повреждений. При необходимости выполните их замену или ремонт.

2. Установка запорной арматуры

На входе и выходе теплоаккумулятора рекомендуется установить запорные краны. Это позволит в дальнейшем проводить обслуживание устройства без необходимости отключения всей системы отопления.

3. Подключение к системе отопления

Теплоаккумулятор подключается к системе отопления через два основных контура: контур подачи и контур обратки. Контур подачи соединяется с выходом котла, а контур обратки — с системой радиаторов. Важно соблюдать правильную последовательность подключения, чтобы избежать проблем с циркуляцией теплоносителя.

4. Установка датчиков и насосов

Для оптимизации работы системы отопления рекомендуется установить насосы, которые будут обеспечивать циркуляцию теплоносителя между котлом и теплоаккумулятором. Также можно установить термостаты и датчики температуры для автоматизации управления системой.

Проверка системы

После завершения подключения необходимо провести проверку системы на наличие утечек и корректность работы. Для этого:

• Запустите котел и проверьте, как теплоноситель циркулирует по системе.
• Проверьте все соединения на предмет утечек.
• Убедитесь, что температура в теплоаккумуляторе достигает заданных значений.

Заключение

Установка и подключение теплоаккумулятора — это ответственный процесс, который требует внимательности и соблюдения всех рекомендаций. Правильное выполнение всех этапов обеспечит надежную и эффективную работу системы отопления, что в свою очередь позволит значительно сократить затраты на отопление и повысить комфорт в вашем доме.

Вопрос-ответ

Как рассчитать объем теплоаккумулятора для котла отопления?

Для расчета объема теплоаккумулятора необходимо учитывать мощность котла, площадь отапливаемого помещения и желаемое время автономной работы. Обычно используется формула: V = (P * t) / (ΔT * ρ * c), где V — объем теплоаккумулятора, P — мощность котла, t — время работы, ΔT — разница температур, ρ — плотность воды, c — удельная теплоемкость воды. Рекомендуется также учитывать запас для повышения эффективности.

Какие материалы лучше использовать для сборки теплоаккумулятора своими руками?

Для сборки теплоаккумулятора своими руками лучше всего использовать стальные или нержавеющие баки, так как они обладают высокой прочностью и долговечностью. Также можно использовать теплоизоляционные материалы, такие как пенопласт или минеральная вата, для уменьшения теплопотерь. Важно обеспечить герметичность соединений и надежность конструкции.

Каковы преимущества использования теплоаккумулятора в системе отопления?

Использование теплоаккумулятора позволяет значительно повысить эффективность системы отопления. Он аккумулирует избыточное тепло, вырабатываемое котлом, и обеспечивает равномерное распределение тепла в помещении. Это позволяет снизить частоту включения котла, что экономит топливо и продлевает срок службы оборудования. Кроме того, теплоаккумулятор помогает поддерживать комфортную температуру даже в периоды, когда котел не работает.

Советы

СОВЕТ №1

Перед началом сборки теплоаккумулятора, тщательно рассчитайте его объем, основываясь на мощности вашего котла и потребностях в отоплении. Это поможет избежать недостатка или избытка тепла в вашем доме.

СОВЕТ №2

Используйте качественные материалы для сборки теплоаккумулятора, такие как сталь или нержавеющая сталь, чтобы обеспечить долговечность и надежность конструкции. Это также поможет избежать коррозии и утечек.

СОВЕТ №3

Обратите внимание на правильное размещение теплоаккумулятора в системе отопления. Он должен находиться как можно ближе к котлу и радиаторам, чтобы минимизировать теплопотери и обеспечить эффективное распределение тепла.

СОВЕТ №4

Не забывайте о теплоизоляции теплоаккумулятора. Используйте специальные теплоизоляционные материалы, чтобы снизить потери тепла и повысить общую эффективность системы отопления.
