В системах отопления воздухосборники обеспечивают эффективное функционирование и долговечность оборудования. Правильный выбор и установка этих устройств предотвращают образование воздушных пробок, что снижает теплоотдачу и увеличивает затраты на отопление. В статье рассмотрим различные типы воздухосборников, их конструктивные особенности и преимущества, что поможет выбрать оптимальное решение для надежной работы системы отопления.
Конструктивные особенности и функциональность
Воздухосборники представляют собой емкости, которые могут иметь следующие формы:
- плоское дно,
- эллиптическое приваренное дно.
Верхняя часть воздухосборника закрыта, а в нижней части установлены две трубки: одна предназначена для подачи и отведения теплового носителя, а другая — для отвода воздуха.
С точки зрения конструкции и способов установки, воздухосборники для отопительных систем делятся на:
- вертикальные,
- горизонтальные.
Вертикальные воздухосборники
Воздух из таких устройств может быть удален двумя способами:
- вручную,
- автоматически.
Различие между вертикальными и горизонтальными воздухосборниками заключается в их расположении на трубах отопительной системы. Горизонтальные модели устанавливаются в самых высоких горизонтальных точках, тогда как вертикальные — в самых высоких вертикальных участках системы.
Вертикальные устройства занимают меньше пространства и считаются более удобными для обслуживания. Горизонтальные модели, в свою очередь, обеспечивают более легкий доступ для контроля параметров и обслуживания манометров и другого оборудования, установленного на них.
Эксперты в области отопительных систем подчеркивают важность правильного выбора воздухосборников, которые играют ключевую роль в обеспечении эффективной работы систем. Существует несколько типов воздухосборников, включая вертикальные и горизонтальные конструкции, каждая из которых имеет свои преимущества. Вертикальные модели чаще используются в системах с высоким давлением, так как они обеспечивают лучшее удаление воздуха благодаря своей форме. Горизонтальные воздухосборники, в свою очередь, более компактны и удобны для установки в ограниченных пространствах.
Конструктивные особенности также варьируются: некоторые модели оснащены автоматическими клапанами для сброса воздуха, что упрощает эксплуатацию. Эксперты рекомендуют обращать внимание на материалы, из которых изготовлены воздухосборники, так как это влияет на их долговечность и устойчивость к коррозии. Правильный выбор и установка воздухосборников способствуют не только повышению эффективности отопления, но и снижению затрат на энергию.
Типы систем воздуховода
Системы вентиляции по своему принципу работы делятся на два основных типа.
| Тип воздухосборника | Конструктивные особенности | Принцип работы |
|---|---|---|
| Автоматический воздухоотводчик | Компактный корпус, поплавковый механизм, выпускной клапан, штуцер для подключения. | При накоплении воздуха поплавок опускается, открывая клапан и выпуская воздух. При заполнении водой поплавок поднимается, закрывая клапан. |
| Ручной воздухоотводчик (кран Маевского) | Простой латунный или стальной корпус, винт с коническим наконечником, отверстие для выпуска воздуха. | Откручивание винта вручную открывает отверстие, позволяя воздуху выйти. Закручивание винта герметизирует отверстие. |
| Воздухосборник с расширительным баком | Состоит из расширительного бака (мембранного или открытого) и встроенного или отдельного воздухоотводчика. | Расширительный бак компенсирует тепловое расширение воды, а воздухоотводчик удаляет воздух, скапливающийся в верхней части системы. |
| Сепаратор воздуха (дегазатор) | Цилиндрический корпус с внутренними элементами (сетки, пластины, кольца), создающими турбулентность, штуцеры для входа/выхода теплоносителя и отвода воздуха. | Создает условия для выделения микропузырьков воздуха из теплоносителя за счет снижения скорости потока и турбулентности. Выделенный воздух поднимается и удаляется через автоматический воздухоотводчик. |
| Воздухосборник для коллектора | Специализированный корпус, интегрированный в коллектор отопления, часто с несколькими автоматическими воздухоотводчиками. | Удаляет воздух из каждого контура отопления, подключенного к коллектору, обеспечивая равномерное распределение теплоносителя. |
Интересные факты
Вот несколько интересных фактов о типах и конструктивных особенностях воздухосборников в системах отопления:
-
Типы воздухосборников: Воздухосборники могут быть как открытыми, так и закрытыми. Открытые воздухосборники, как правило, используются в системах с естественной циркуляцией, где воздух может свободно выходить в атмосферу. Закрытые же воздухосборники, которые часто имеют автоматические клапаны, применяются в системах с принудительной циркуляцией, что позволяет избежать потерь тепла и повысить эффективность работы системы.
-
Конструкция и материалы: Воздухосборники могут быть выполнены из различных материалов, включая сталь, пластик и алюминий. Стальные воздухосборники часто используются в промышленных системах из-за их прочности и долговечности, в то время как пластиковые модели легче и проще в установке, что делает их популярными в жилых системах отопления.
-
Функция удаления воздуха: Одной из ключевых функций воздухосборников является удаление воздуха из системы отопления. Наличие воздуха в трубопроводах может привести к образованию воздушных пробок, что снижает эффективность отопления и может вызвать повреждение оборудования. Современные воздухосборники часто оснащаются автоматическими воздухоотводчиками, которые позволяют эффективно удалять воздух без необходимости ручного вмешательства.
Автоматическая
Этот вариант выделяется своей простотой в использовании, так как в процессе эксплуатации не требуется регулярного обслуживания. В воздухосборниках предусмотрен выпускной клапан, а создаваемое внутри гидростатическое давление используется для управления системой. Автоматический выпуск основан на том, что воздух, находящийся в воздухосборнике, снижает уровень поплавка в камере, и в определенный момент выходит через отверстие, за открытие которого отвечает клапан. После этого клапан вновь закрывается под действием давления теплового носителя.
Ручная
В данном случае воздух выводится через открытый вентиль, который работает в соответствии с установленным временем, обеспечивая тем самым отвод воздуха из всей отопительной системы.
Виды
Воздухосборники делятся на два типа: проточные и непроточные.

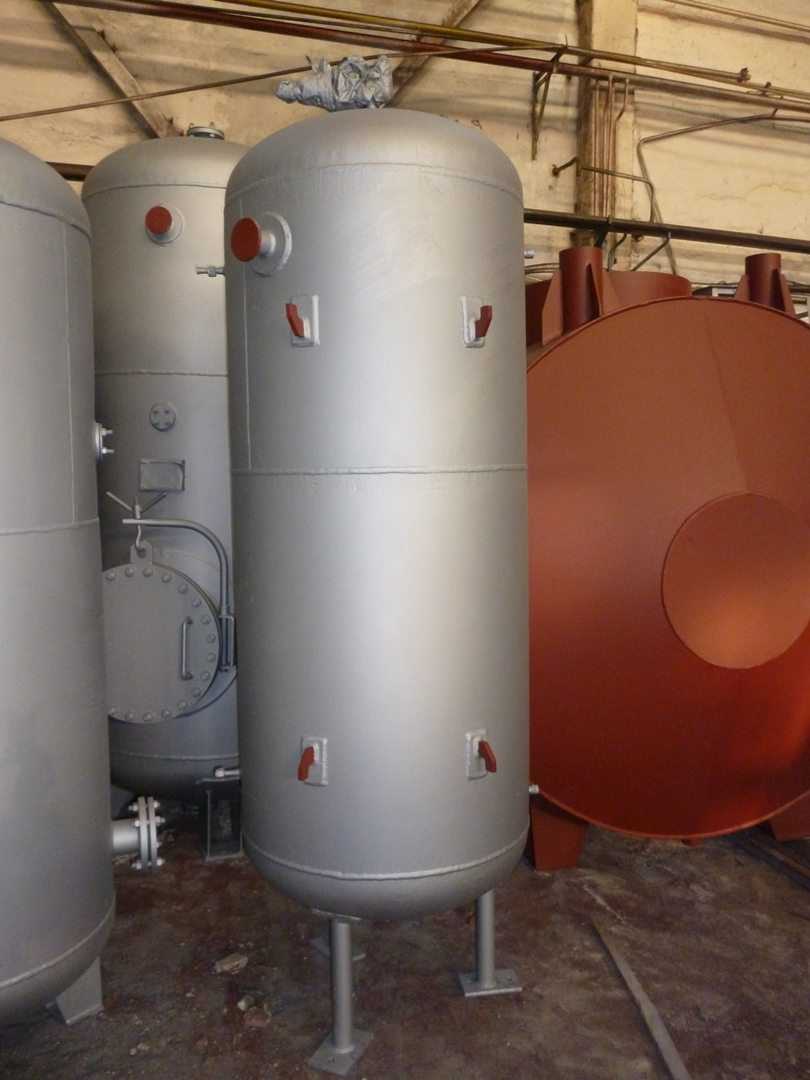

Проточные
Воздухосборник проточного типа устанавливается в систему отопления. Его главное преимущество заключается в том, что благодаря движению теплоносителя воздух автоматически вытесняется в верхнюю часть устройства. Кроме того, в таких горизонтальных конструкциях вода не замерзает даже при сильных морозах, что позволяет монтировать воздухосборник в отопительную систему вне помещений. По своим габаритам проточный воздухосборник значительно превышает размеры магистрального трубопровода, что создает условия для накопления воздуха в его верхней части.
Непроточные
Данный вариант устанавливается с трубопроводом при помощи отдельного отвода. В непроточном воздухосборнике воздушные пузырьки могут свободно проходить мимо ответвления, которое направляет воздух в сборное место.
Принцип разделения теплоносителя и воздуха
Воздушные пузырьки, присутствующие в воде, не взаимодействуют с ней, а образуют механическую смесь, которая начинает распадаться на компоненты, как только поток замедляется. Устройство, предназначенное для разделения, работает именно на этом принципе.

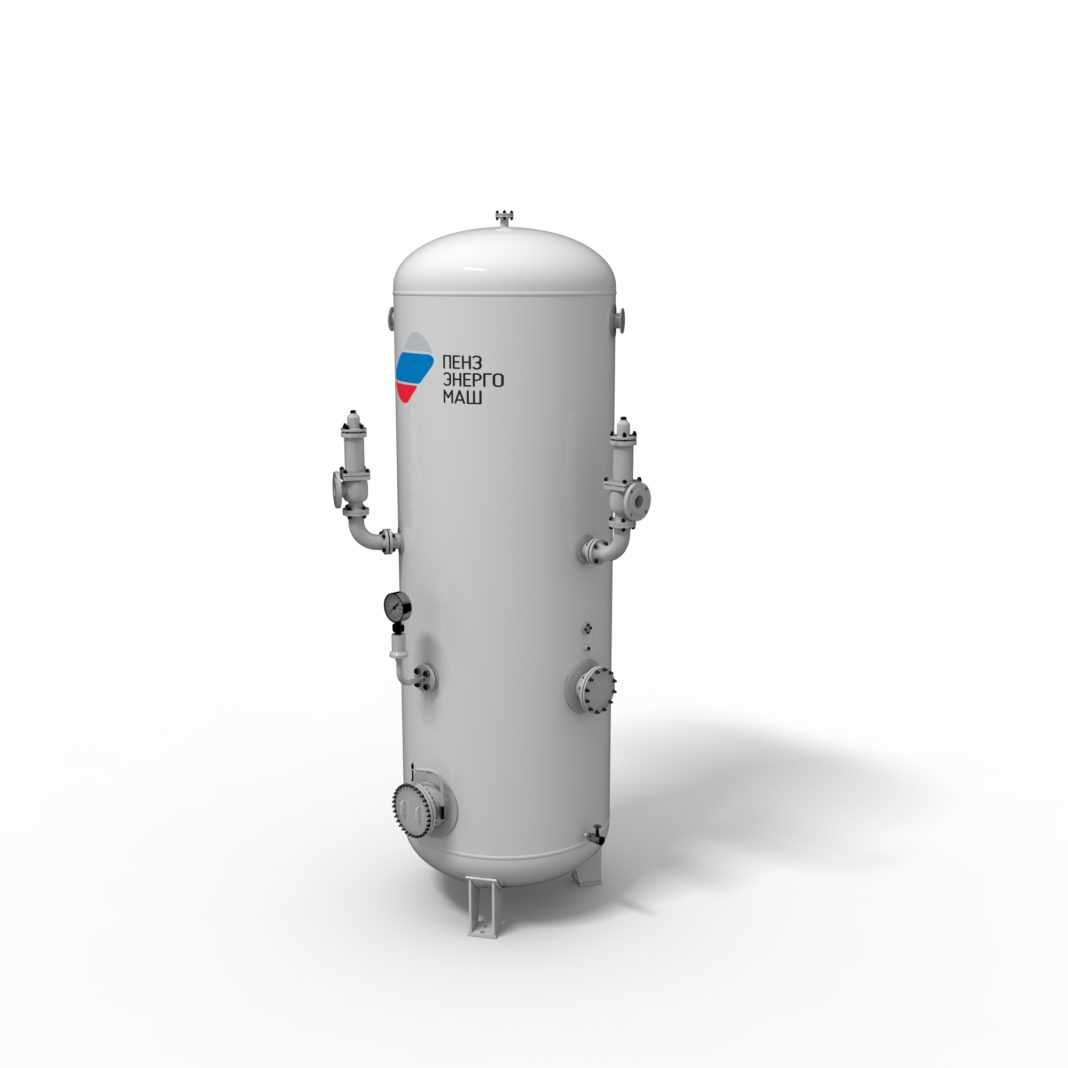

Вертикальный сепаратор
Для двухтрубных отопительных систем рекомендуется использовать вертикальный сепаратор. Его устанавливают в верхней части основного стояка. Принцип его работы основан на гравитации: теплоноситель, движимый конвекцией или насосом, поднимается по вертикальному стояку. Когда он достигает верхней части системы, скорость его движения замедляется, и из жидкости начинают выделяться пузырьки воздуха.
Читайте также:
Вертикальный воздухосборник по своей конструкции напоминает обычную расширительную емкость. В закрытых системах, которые не имеют доступа к атмосфере, он выполняет роль дополнительного элемента к мембранному устройству, которое обычно устанавливается внизу, рядом с котлом. Часть объема этого устройства остается пустой, что позволяет накапливать воздух. Верхние крышки герметичных баков оснащены кранами для стравливания воздуха. В некоторых случаях вместо кранов устанавливаются автоматические спускные клапаны.

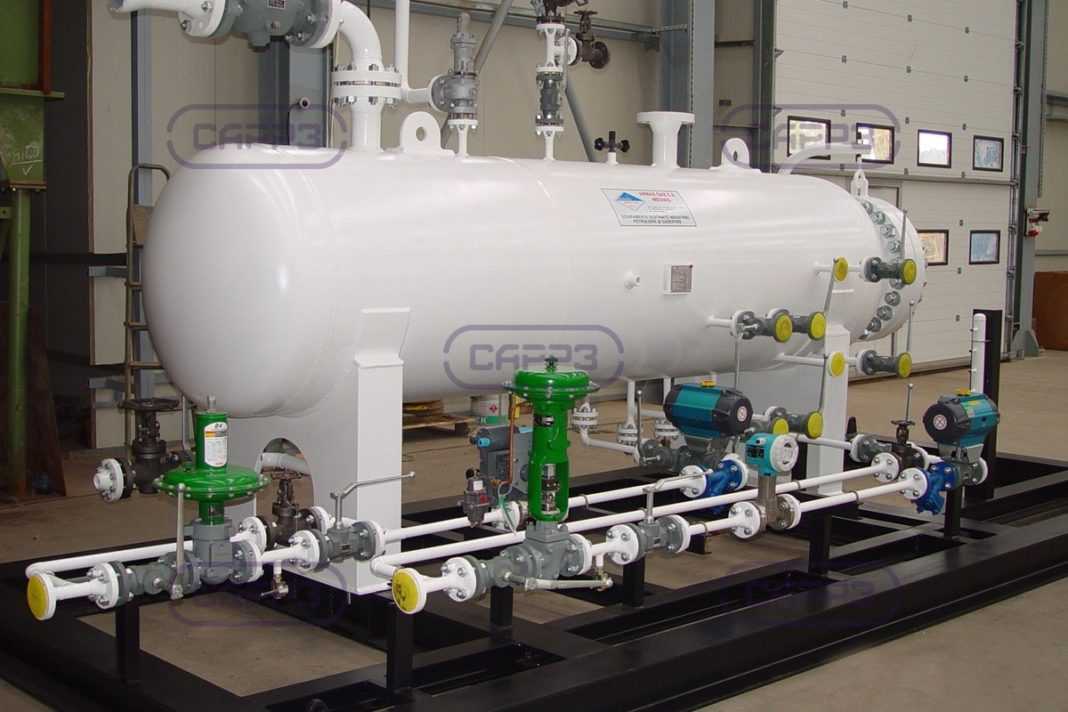

Горизонтальный сепаратор
В однотрубных системах с нижней разводкой рекомендуется устанавливать сепараторы горизонтального типа. Эти устройства функционируют на основе гидродинамических принципов: при увеличении диаметра трубы скорость потока уменьшается.
Главное отличие горизонтальных сепараторов от вертикальных заключается в том, что они полностью заполняются водой, что является их основным недостатком – в них нет пространства для накопления воздушных масс. В верхней части такого сепаратора располагается изогнутый патрубок, который часто называют «гусаком». На конце этого трубного элемента установлен кран для сброса воздуха.
Все теплообменники можно рассматривать как горизонтальные устройства для улавливания пузырьков воздуха. В них замедляется движение воды, что достигается не только увеличением объема, но и формами, придаваемыми радиаторам для повышения тепловой отдачи. Это подчеркивает важность установки радиаторов с кранами для удаления воздуха.
Если вертикальный воздухосборник устанавливается в верхней части системы отопления, то горизонтальный сепаратор можно разместить в любой точке – как до, так и после котла.
Когда тепловой носитель движется под действием циркуляционного насоса, рекомендуется устанавливать горизонтальный сепаратор перед котлом. Сила насоса, скорее всего, будет достаточной для удаления большей части воздуха как из магистральных труб, так и из радиаторов. Однако стоит отметить, что водно-воздушная смесь может представлять опасность для самого насоса.
Особенности удаления воздуха из систем отопления
Ключевым аспектом в процессе «развоздушивания» системы является точное выявление места, где скопился воздух. В зависимости от этого выбирается соответствующий метод его удаления.
В отопительных системах воздух может накапливаться в двух основных местах – радиаторах и трубах. Пробки в трубах чаще всего образуются в удаленных стояках, где разница давлений между подающим и возвращающим теплоносителем минимальна. В радиаторе воздух обычно скапливается в верхнем углу, который находится напротив точки подключения подачи.
Перед началом работы важно убедиться, что все краны на стояках и радиаторах открыты. Если стояк, расположенный рядом с радиатором, имеет перемычку, соединяющую подачу и обратку, минуя радиатор, то сначала следует проверить это соединение. Если радиатор остается холодным, а перемычка теплая, значит, воздух скопился именно в радиаторе. Если же перемычка холодная, это указывает на то, что весь стояк перестал функционировать.
Когда перемычка отсутствует, необходимо сравнить температуру теплоносителя на подаче и обратке. Если оба значения равны, то искать проблему следует как в стояке, так и в радиаторе. В такой ситуации первым делом нужно выполнить спуск воздуха из радиатора.
Если подаваемая вода теплее, то воздух следует искать именно в радиаторе, так как он может быть причиной неисправности всего стояка.
Воздух в системе отопления чаще всего скапливается именно в радиаторах. Обычно, устранив воздух из радиаторов, можно восстановить работоспособность всей отопительной системы.
Существует два метода удаления воздуха из радиаторов:
- через клапан или отводчик,
- путем перезапуска всей отопительной системы.
Если на верхней пробке радиатора установлен клапан, то удалить воздух можно самостоятельно. Для этого потребуется ключ, который обычно идет в комплекте с клапаном. Откройте ниппель, и при наличии воздуха вы услышите характерное шипение. Не забудьте подготовить емкость для сбора воды.
Когда весь воздух выйдет, шипение прекратится, и нужно дождаться, пока из ниппеля начнет течь вода. При установившемся постоянном напоре ниппель можно закрыть – это будет означать, что воздух полностью удален.
Если в системе нет воздушных отводчиков, необходимо перезапустить отопительную систему.
Нюансы установки воздухосборника
Установка воздухосборников в отопительных системах требует учета определенных нюансов. В случае открытой системы воздух выводится через расширительную емкость. В системах с принудительной циркуляцией удаление воздуха должно осуществляться следующими способами:
- трубы с теплоносителем располагаются так, чтобы обеспечить движение от главного стояка к более удаленным участкам. При этом жидкость и воздушные пузырьки должны двигаться в одном направлении,
- воздухоотводчики устанавливаются в самых высоких точках отопительной системы,
- монтаж воздухоотводчиков следует производить в тех местах, где наиболее вероятно накопление газов. Рекомендуется устанавливать их для каждого прибора, особенно если он изготовлен из алюминия.
Для эффективной работы системы отопления необходимо предусмотреть методы удаления скоплений воздуха. Это позволит улучшить функционирование системы, повысить теплообмен и продлить срок службы оборудования.
Материалы и технологии производства воздухосборников
Воздухосборники, используемые в системах отопления, могут быть изготовлены из различных материалов, каждый из которых обладает своими уникальными свойствами и преимуществами. Основные материалы, применяемые для производства воздухосборников, включают сталь, чугун, пластик и нержавеющую сталь.
Сталь является наиболее распространенным материалом для воздухосборников благодаря своей прочности и доступности. Стальные воздухосборники могут быть как сварными, так и штампованными. Сварные конструкции обеспечивают высокую герметичность и могут быть изготовлены в различных формах и размерах. Однако сталь подвержена коррозии, поэтому такие воздухосборники часто покрываются защитными слоями, такими как грунтовка или порошковая окраска.
Чугун используется реже, но его преимущества заключаются в высокой прочности и долговечности. Чугунные воздухосборники могут выдерживать высокие давления и температуры, что делает их идеальными для систем с высокой тепловой нагрузкой. Однако чугун имеет значительный вес и может быть более дорогим в производстве, что ограничивает его применение в некоторых случаях.
Пластик становится все более популярным в производстве воздухосборников благодаря своей легкости, устойчивости к коррозии и простоте монтажа. Пластиковые воздухосборники обычно используются в системах с низким давлением и температурой, так как они могут быть менее устойчивыми к механическим повреждениям по сравнению с металлическими аналогами. Тем не менее, современные технологии позволяют создавать прочные и надежные пластиковые конструкции, которые могут успешно использоваться в отопительных системах.
Нержавеющая сталь представляет собой идеальный выбор для воздухосборников, которые должны работать в агрессивных условиях, таких как высокая влажность или наличие химически активных веществ. Нержавеющая сталь обладает отличной коррозионной стойкостью и долговечностью, что делает ее идеальной для долгосрочной эксплуатации. Однако стоимость воздухосборников из нержавеющей стали значительно выше, что может быть ограничивающим фактором для некоторых пользователей.
Технологии производства воздухосборников также играют важную роль в их качестве и функциональности. Современные методы, такие как лазерная резка и автоматизированная сварка, позволяют создавать воздухосборники с высокой точностью и минимальными допусками. Это обеспечивает надежную герметичность и долговечность конструкции. Кроме того, использование компьютерного моделирования и 3D-печати в процессе проектирования позволяет оптимизировать форму и размеры воздухосборников, что способствует улучшению их аэродинамических характеристик.
В заключение, выбор материала и технологии производства воздухосборников зависит от конкретных условий эксплуатации, требований к системе отопления и бюджета. Каждый из перечисленных материалов имеет свои преимущества и недостатки, и правильный выбор может значительно повысить эффективность работы системы отопления в целом.
Вопрос-ответ
Какие типы систем отопления бывают?
Системы отопления можно разделить на несколько типов: водяные (центральное и автономное), электрические (конвекторы, инфракрасные обогреватели), газовые (котлы и панели), а также системы с использованием альтернативных источников энергии (тепловые насосы, солнечные коллекторы). Каждая из этих систем имеет свои преимущества и недостатки, а выбор зависит от условий эксплуатации, доступных ресурсов и предпочтений пользователя.
В чем особенность устройства воздушных систем отопления?
Воздушное отопление — это способ обогрева помещений путем принудительного нагнетания в него нагретого воздуха. Отличительной особенностью воздушного отопления является то, что теплоносителем тут является воздух — то есть отопительные устройства нагревают непосредственно воздушные массы.
Что такое воздухосборник?
Воздухосборник – цилиндрическая вертикальная емкость с эллиптическим дном, люком и арматурой. В виде рабочей среды выступает воздух. Для изготовления корпуса применяется высокопрочная сталь 09Г2С. Предусмотренные приваренные опоры к днищу обеспечивают напольную установку агрегата.
Советы
СОВЕТ №1
При выборе воздухосборника для системы отопления учитывайте его объем и материал. Для небольших систем подойдут пластиковые модели, а для больших — металлические, которые лучше выдерживают высокое давление и температуру.
СОВЕТ №2
Регулярно проверяйте и очищайте воздухосборники от загрязнений и накипи. Это поможет избежать проблем с циркуляцией воды и повысит эффективность работы всей системы отопления.
СОВЕТ №3
Обратите внимание на расположение воздухосборников в системе. Они должны быть установлены в самых высоких точках, чтобы эффективно удалять воздух и предотвращать образование воздушных пробок.
СОВЕТ №4
При проектировании системы отопления учитывайте возможность установки автоматических воздухоотводчиков. Это значительно упростит обслуживание и повысит надежность работы системы, так как воздух будет автоматически удаляться без вашего вмешательства.
