В строительстве и ремонте системы теплого водяного пола становятся популярными благодаря эффективности и комфорту. Для достижения оптимальных результатов важно правильно выбрать трубы для этой системы. В статье рассмотрим классификацию труб для теплого водяного пола, их технические требования и ключевые критерии выбора, что поможет сделать осознанный выбор и обеспечить надежную работу вашей системы отопления.
Технические требования
Трубы, используемые для установки теплых водяных полов, подвергаются довольно жестким условиям эксплуатации. Внутри них постоянно находится движущийся теплоноситель, а сверху на систему давит масса стяжки, напольного покрытия, мебели и людей. Не стоит забывать и о термическом воздействии.
Не все материалы подходят для таких специфических условий. Большинство водяных систем отопления заливаются бетонной или цементной стяжкой, что исключает возможность проведения проверок и ремонтов. Даже небольшая утечка может привести к необходимости полного демонтажа пола и его замены. Поэтому трубы должны быть высокого качества, чтобы не возникало сомнений в их надежности, ведь система будет служить долго. Для этого подходят водяные трубы, соответствующие определенным техническим требованиям:
- защита от коррозии. Материал труб должен быть устойчив к воздействию влаги, на внутренней поверхности не должно образовываться коррозийных пятен и отложений,
- стабильность материала. Это требование включает в себя следующие характеристики:
— устойчивость к температурным колебаниям. Материал должен выдерживать нагрев до 90 градусов и выше,
— химическая стойкость. Необходимо использовать трубы, которые не боятся вредных примесей, способных попасть в теплоноситель, так как никто не может гарантировать его постоянное качество,
— защита от кислорода. Долговечностью отличаются трубы, обладающие «барьером против кислорода».
- высокая прочность. Качественные трубы должны сохранять свою целостность даже при неожиданных гидроударах. Рекомендуется выбирать арматуру, способную выдерживать давление до 10 Бар,
- удельный вес. Конструкция теплого пола вместе с бетонным слоем создает значительную нагрузку на перекрытия. Чтобы избежать проблем, лучше отказаться от тяжелых металлических труб,
- низкий коэффициент теплового расширения. При повышении температуры материалы увеличиваются в объеме, что может привести к разрушению стяжки и чистового покрытия. Допустимый предел расширения — не более 0.25 мм/мК,
- высокая теплопроводность. Способность к тепловому обмену должна быть на высоком уровне. Эффективность нагрева поверхности зависит от коэффициента теплопроводности.
Оптимальным вариантом монтажа труб является цельная петля без соединений. Сварные швы в местах поворотов или тройников могут стать потенциальными местами для утечек и разрывов.
Поэтому трубы для водяного теплого пола должны быть подобраны соответствующей длины, чтобы при укладке образовывался непрерывный змеевик системы отопления.
Внутренняя поверхность нагревательных магистралей должна быть гладкой, чтобы избежать снижения давления. Кроме того, ровная поверхность поможет уменьшить шум от движения теплоносителя.
Эксперты в области отопительных систем подчеркивают важность правильного выбора труб для теплого водяного пола, так как это напрямую влияет на эффективность и долговечность системы. Существует несколько классификаций труб, среди которых наиболее распространены пластиковые, металлопластиковые и металлические. Каждая из этих категорий имеет свои технические требования, такие как устойчивость к высоким температурам и давлению, а также коррозионная стойкость.
При выборе труб специалисты рекомендуют учитывать такие критерии, как теплопроводность, гибкость и срок службы материала. Например, пластиковые трубы, такие как PEX, обладают высокой гибкостью и устойчивостью к коррозии, что делает их популярными среди установщиков. Металлопластиковые трубы, в свою очередь, обеспечивают хорошую прочность и надежность соединений. Важно также обращать внимание на производителя и наличие сертификатов качества, что гарантирует соответствие труб современным стандартам. Правильный выбор труб обеспечит не только комфорт, но и экономию на отоплении в будущем.
Классификация видов труб для теплого пола
Каждый тип материала имеет свои сильные и слабые стороны. Давайте рассмотрим несколько вариантов, которые наиболее подходят для установки системы теплого пола.
| Критерий | Описание | Рекомендации по выбору |
|---|---|---|
| Материал трубы | ||
| Сшитый полиэтилен (PEX) | Высокая гибкость, устойчивость к высоким температурам и давлению, хорошая память формы. | Наиболее распространенный и универсальный вариант. Отлично подходит для большинства систем теплого пола. |
| Полипропилен (PP-R) | Дешевле PEX, но менее гибкий, требует сварки. | Подходит для систем с невысокими требованиями к гибкости и при наличии навыков сварки. |
| Металлопластик (PEX-AL-PEX) | Сочетает гибкость PEX с прочностью алюминиевого слоя, низкий коэффициент линейного расширения. | Хороший выбор для систем, где важна стабильность формы и минимальное термическое расширение. |
| Медь | Высокая теплопроводность, долговечность, но высокая стоимость и сложность монтажа. | Используется редко, в основном в премиальных системах или при особых требованиях к теплоотдаче. |
| Диаметр трубы | Внутренний и внешний диаметр, влияющий на гидравлическое сопротивление и теплоотдачу. | Для жилых помещений обычно 16-20 мм. Больший диаметр для больших контуров или помещений с высокими теплопотерями. |
| Толщина стенки | Влияет на прочность трубы и ее способность выдерживать давление. | Для систем теплого пола обычно 2-2.2 мм. Уточняйте у производителя. |
| Кислородный барьер | Слой, предотвращающий проникновение кислорода в систему, что защищает от коррозии. | Обязателен для всех систем теплого пола. Ищите маркировку EVOH или аналогичную. |
| Максимальная рабочая температура и давление | Параметры, определяющие допустимые условия эксплуатации трубы. | Должны соответствовать параметрам вашей системы отопления (обычно до 95°C и 6-10 бар). |
| Гибкость | Способность трубы изгибаться без повреждений. | Чем выше гибкость, тем проще монтаж и меньше риск заломов. Особенно важно для PEX. |
| Срок службы | Ожидаемый период эксплуатации трубы. | Качественные трубы имеют срок службы 50 лет и более. |
| Производитель и гарантия | Репутация производителя и наличие гарантии на продукцию. | Выбирайте проверенных производителей с хорошей репутацией и длительной гарантией. |
| Цена | Стоимость трубы за погонный метр. | Соотносите цену с качеством и техническими характеристиками. Не экономьте на трубах, это основа системы. |
Интересные факты
Вот несколько интересных фактов о трубах для теплого водяного пола:
-
Материалы труб: Трубы для теплого водяного пола могут быть изготовлены из различных материалов, включая полиэтилен (PEX), полипропилен (PP) и металлопластик. Полиэтиленовые трубы (PEX) особенно популярны благодаря своей гибкости, устойчивости к коррозии и долговечности, что позволяет легко монтировать их в сложных конфигурациях.
-
Температурные характеристики: Трубы для теплого пола должны выдерживать высокие температуры и давления. Например, трубы из PEX могут работать при температурах до 95°C и давлениях до 6 бар. Это делает их идеальными для систем отопления, где температура воды может значительно варьироваться.
-
Коэффициент теплопроводности: Разные материалы труб имеют разные коэффициенты теплопроводности, что влияет на эффективность системы отопления. Например, металлопластиковые трубы имеют лучший коэффициент теплопроводности по сравнению с пластиковыми, что позволяет быстрее и равномернее распределять тепло по помещению. Выбор материала трубы может существенно повлиять на комфорт и экономию энергии в доме.

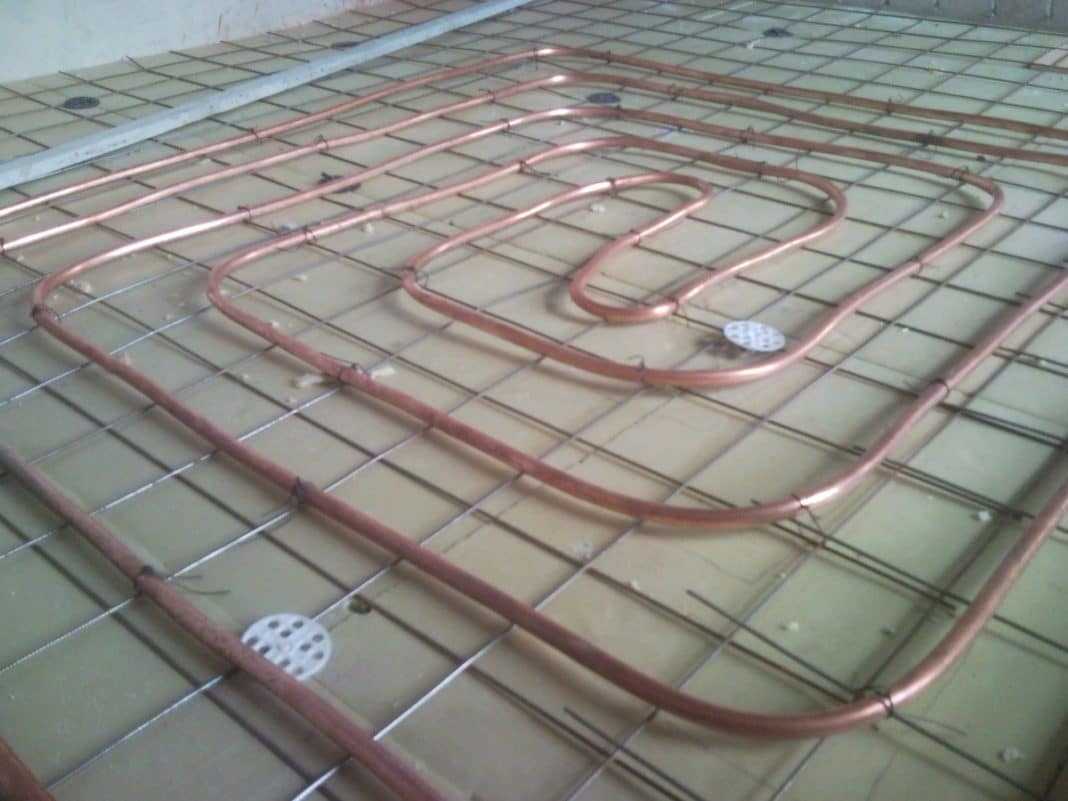

Трубы из металла
Медь по-прежнему остается востребованным вариантом. Ее основные преимущества заключаются в долговечности, устойчивости к бактериям и коррозии, а также способности выдерживать температурные колебания и механические воздействия.
Трубы из меди, предназначенные для установки теплого водяного пола, не подвержены растрескиванию, плавлению или разрушению. Благодаря своим выдающимся характеристикам, медный материал разрешен для применения в современных отопительных системах. При соблюдении всех производственных стандартов, такие трубы могут служить не менее пятидесяти лет, что позволяет компенсировать все затраты на их установку.
Однако медь имеет и свои ограничения. Этот материал чувствителен к жесткости и кислотности воды, что может сократить срок его службы вдвое. Не рекомендуется часто сливать теплоноситель из системы. Также при установке труб следует избегать сочетания медных и стальных компонентов, так как это может привести к электрохимическим реакциям.
Соединение труб осуществляется с помощью специальных фитингов, которые обеспечивают надежность, превышающую прочность самой меди.
Существует достойная альтернатива – металлопластик. Этот недорогой материал пользуется хорошим спросом благодаря своим основным преимуществам:
- длительный срок службы,
- высокая устойчивость к коррозии,
- экологическая безопасность,
- легкость,
- отличные звукоизоляционные свойства.
Трубы для теплого водяного пола из металлопластика
Трубы из металлопластика состоят из нескольких слоев, а их внутренняя поверхность отличается идеальной гладкостью и не накапливает отложений. Полимерное покрытие внутри труб обеспечивает защиту от разрушений и негативного воздействия воды.
Качество соединения слоев имеет большое значение. Если клеящий состав разрушается, слои могут отделяться друг от друга, что приводит к утечкам. Для проверки качества материала трубы нагреваются до ста градусов. Если на срезе не наблюдается изменений, материал можно использовать для укладки в контур.
Металлопластиковые трубы плохо переносят открытое пламя, но для теплого пола это не критично. Проблемы могут возникнуть из-за некачественных соединений. Если диаметр трубы для теплого пола превышает размер фитинга, в месте соединения могут образовываться отложения в виде извести. При монтаже трубы не следует чрезмерно затягивать, чтобы избежать появления надрезов от накидных гаек.
Полимерные трубы
Продолжаем исследовать, какая труба лучше всего подходит для установки теплого пола.
Некоторые пользователи отдают предпочтение полипропиленовым трубам, которые славятся своим длительным сроком службы, экологичностью и разумной ценой. Однако стоит отметить, что данный материал может быть неудобен при монтаже системы.
Радиус изгиба таких труб составляет восемь-девять диаметров. В сравнении с полиэтиленовыми трубами, у которых радиус изгиба равен пяти диаметрам, полипропиленовые трубы значительно уступают. Эта особенность также влияет на шаг укладки труб для системы теплого водяного пола. Рассмотрим это подробнее. Если диаметр трубы, используемой для теплого водяного пола, составляет 16 мм, то расстояние между трубами при укладке будет около 128 мм. Часто этого расстояния недостаточно для обеспечения необходимой тепловой мощности.
Среди недостатков полипропиленовых труб можно выделить ограничение по температуре монтажа – не ниже 15 градусов. Это может стать проблемой для регионов с суровым климатом.
На основе полиэтилена
Какую альтернативную трубу можно использовать для установки теплого водяного пола? Рассмотрим полиэтиленовый вариант, который прошел обработку под давлением, что значительно повысило его прочностные характеристики. Этот материал также хорошо переносит температурные колебания, не трескается и не изнашивается.
Важно выбирать трубу с уровнем сшивания от 65 до 80 процентов. Такой материал будет отличаться высокими эксплуатационными свойствами и долгим сроком службы. Чем выше уровень сшивания, тем выше цена изделия, однако это полностью оправдает себя в процессе эксплуатации.

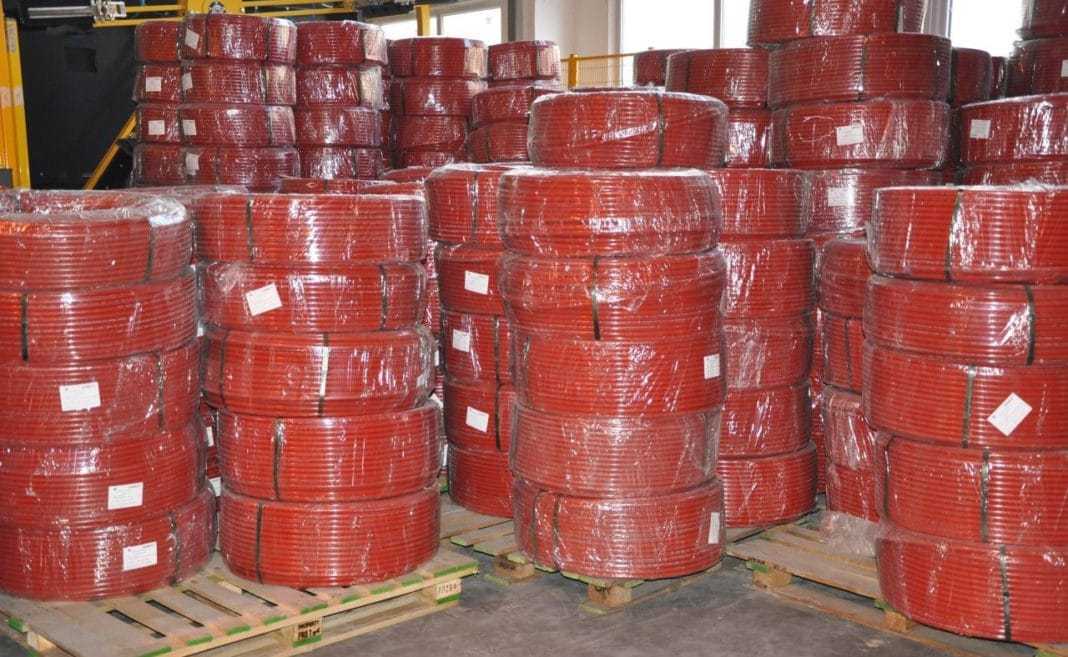

Трубы для теплого водяного пола из полиэтилена
Перед тем как остановиться на полиэтиленовой трубе для теплого водяного пола, давайте рассмотрим преимущества этого материала:
- функциональность сохраняется в диапазоне температур от 0 до 95 градусов,
- обладает высокой температурой плавления и горения (150 и 400 градусов соответственно),
- труба может деформироваться, но при повышении температуры восстанавливает свою первоначальную форму,
- отлично выдерживает перепады давления в системе отопления, справляясь с давлением от четырех до десяти атмосфер,
- высокая пластичность. Изделие можно многократно сгибать в одном месте, не опасаясь его поломки,
- стойкость к химическим и биологическим воздействиям. Полиэтилен не подвержен коррозии, на нем не образуются плесень и грибок,
- экологическая безопасность. При нагревании полиэтиленовые трубы не выделяют вредных веществ.
В целом, полиэтилен способен выдерживать температуры от -50 до +150 градусов, сохраняя свою прочность и не разрушаясь. Однако эксплуатация в таких условиях может сократить его срок службы.
Производители
Перед тем как окончательно определиться с выбором материала, эксперты рекомендуют обратить внимание на следующих производителей:
- немецкая компания Renau – производит трубы из полиэтилена и металлопластика, предназначенные для различных систем отопления. Эти изделия отличаются высоким качеством, однако существует риск наткнуться на подделку,
- Uponor – финская компания, специализирующаяся на производстве труб. Их продукция отличается длительным сроком службы благодаря использованию высококачественных материалов,
- Ростерм и Наноплас – российские производители, предлагающие пластиковые трубы. По своим характеристикам они не уступают импортным аналогам, но стоят значительно дешевле.

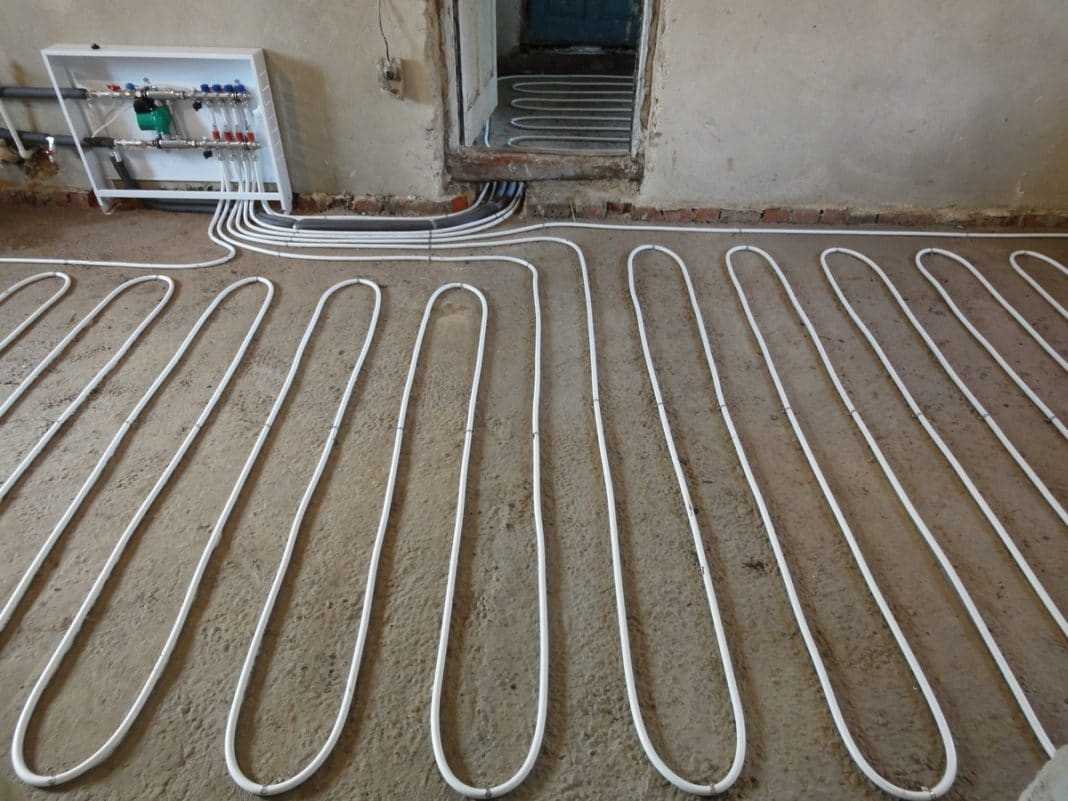

Трубы для теплого водяного пола Uponor
Трубы могут быть изготовлены из различных материалов, но наиболее популярными являются доступные варианты из металлопластика, полипропилена и меди с внешним диаметром 16 – 18 мм.
Не забывайте, что необходимо приобретать трубы, предназначенные для установки в отопительных системах, а не для водопровода. Доверяйте проверенным брендам, выбирайте оригинальные изделия и обязательно проверяйте документы, подтверждающие качество материала.
Калькулятор расчета длины трубы
При разработке проекта отопительной системы и предварительных расчетах потребности в трубах для теплого водяного пола важно учитывать, что максимальная длина общего контура не должна превышать ста метров, а каждая петля должна быть выполнена из цельного куска трубы.
Согласно практике, длины в сто метров достаточно для создания системы, способной обогреть площадь в двадцать квадратных метров. Зная размеры помещения, можно приблизительно рассчитать необходимое количество материала для установки отопительной системы. Для упрощения расчетов можно использовать специализированный калькулятор для определения потребности в трубах для теплого пола.
При проведении расчетов следует вычесть из общей площади те участки, которые не будут обогреваться. Также важно учитывать расстояние между соседними контурами, которое специалисты называют «шагом укладки». Этот параметр зависит от предполагаемого температурного режима в отапливаемом помещении.
Обычно максимальное расстояние укладки составляет 35 см. Превышение этого значения может привести к температурным колебаниям, так как поверхность пола не будет прогреваться равномерно. Для правильного проектирования и установки теплого пола рекомендуется обратиться к услугам квалифицированных специалистов.
Установка и монтаж труб для теплого водяного пола
Установка и монтаж труб для теплого водяного пола – это ключевой этап, от которого зависит эффективность работы всей системы отопления. Правильный подход к этому процессу обеспечивает не только комфортную температуру в помещении, но и долговечность системы. Рассмотрим основные этапы установки и монтажа труб, а также важные аспекты, на которые стоит обратить внимание.
Подготовка основания
Перед началом монтажа труб необходимо подготовить основание. Оно должно быть ровным, чистым и сухим. Важно удалить все строительные остатки, пыль и грязь, так как это может повлиять на качество укладки труб. Если основание имеет значительные неровности, рекомендуется использовать стяжку, чтобы создать идеальную поверхность для укладки.
Выбор схемы укладки труб
Существует несколько схем укладки труб для теплого водяного пола, среди которых наиболее популярными являются:
- Спиральная схема: трубы укладываются по спирали, что обеспечивает равномерное распределение тепла.
- Змейка: трубы укладываются в виде зигзага, что также позволяет добиться равномерного прогрева.
- Смешанная схема: сочетает в себе элементы обеих предыдущих схем, что позволяет адаптировать систему под конкретные условия помещения.
Выбор схемы укладки зависит от размеров помещения, его назначения и индивидуальных предпочтений владельца.
Монтаж труб
Монтаж труб следует начинать с установки направляющих, которые помогут правильно расположить трубы. Для этого можно использовать специальные крепежные элементы или монтажные сетки. Трубы укладываются с учетом необходимого шага между ними, который обычно составляет от 10 до 30 см в зависимости от требований к отоплению.
Важно следить за тем, чтобы трубы не перекручивались и не имели резких изгибов, так как это может привести к снижению эффективности системы. При укладке труб необходимо оставлять запас для подключения к коллектору и для возможного ремонта в будущем.
Подключение к системе отопления
После укладки труб необходимо подключить их к коллектору, который распределяет теплоноситель по системе. Важно правильно установить запорные и регулирующие клапаны, чтобы обеспечить возможность регулировки температуры в каждом контуре. Также стоит обратить внимание на установку термостатов, которые помогут поддерживать заданную температуру в помещении.
Проверка системы
Перед заливкой стяжки необходимо провести проверку системы на герметичность. Для этого трубы заполняются водой под давлением, и проверяется отсутствие утечек. Если все в порядке, можно переходить к следующему этапу – заливу стяжки. Рекомендуется использовать самовыравнивающиеся смеси, которые обеспечат равномерное распределение тепла и защитят трубы от механических повреждений.
Заключение
Правильная установка и монтаж труб для теплого водяного пола – это залог эффективной работы системы отопления. Внимание к деталям на каждом этапе, от подготовки основания до проверки системы, поможет избежать проблем в будущем и обеспечит комфортные условия в вашем доме.
Вопрос-ответ
Какие материалы используются для производства труб для теплого водяного пола?
Трубы для теплого водяного пола могут быть изготовлены из различных материалов, включая полиэтилен (PE), полипропилен (PP), металлопластик и медь. Каждый из этих материалов имеет свои преимущества и недостатки, такие как устойчивость к коррозии, гибкость, стоимость и простота монтажа.
Каковы основные технические требования к трубам для теплого водяного пола?
Основные технические требования включают устойчивость к высоким температурам и давлению, низкую теплопроводность, а также долговечность и стойкость к химическим веществам. Трубы должны быть сертифицированы для использования в системах отопления и соответствовать стандартам качества.
На что обратить внимание при выборе труб для теплого водяного пола?
При выборе труб важно учитывать такие факторы, как материал, диаметр, максимальная температура и давление, а также совместимость с другими компонентами системы. Также стоит обратить внимание на производителя и наличие сертификатов, подтверждающих качество продукции.
Советы
СОВЕТ №1
При выборе труб для теплого водяного пола обращайте внимание на материал. Наиболее распространенные варианты — это полиэтилен (PEX), полипропилен и медь. Каждый из них имеет свои преимущества и недостатки, поэтому выбирайте в зависимости от ваших потребностей и бюджета.
СОВЕТ №2
Учитывайте диаметр труб. Для теплого пола обычно используются трубы диаметром от 16 до 20 мм. Чем больше диаметр, тем выше пропускная способность, но также увеличивается и стоимость. Оптимальный выбор зависит от площади помещения и требуемой мощности системы отопления.
СОВЕТ №3
Обратите внимание на толщину стенок труб. Чем толще стенки, тем выше прочность и долговечность. Это особенно важно для систем, которые будут эксплуатироваться в условиях повышенной нагрузки или при высоких температурах.
СОВЕТ №4
Проверьте наличие сертификатов и соответствие труб современным стандартам. Качественные трубы должны иметь соответствующие сертификаты, подтверждающие их безопасность и эффективность. Это поможет избежать проблем в будущем и гарантирует надежность вашей системы отопления.
