Устройство и виды жаротрубных котлов: особенности и преимущества

Жаротрубные котлы играют ключевую роль в системах отопления и горячего водоснабжения, обеспечивая преобразование энергии топлива в тепловую. В статье рассмотрим устройство жаротрубных котлов, их основные компоненты и принципы работы, а также виды, применяемые в промышленности и быту. Понимание этих аспектов поможет выбрать оптимальное оборудование и повысить эффективность его эксплуатации.

Устройство и принцип работы

Жаротрубные водогрейные котлы функционируют на основе передачи тепловой энергии от сгораемого топлива к теплоносителю, который циркулирует в теплообменниках. Для образования пара достаточно температуры до +115 °C и рабочего давления до 0,7 кгс/см². Средняя мощность теплового потока составляет 1,3 МВт/м³.

Процесс сгорания топлива происходит в топочной, которая со всех сторон, кроме лицевой, окружена водяной рубашкой для охлаждения. Для удаления дыма предусмотрен пучок труб, который обеспечивает вывод дымовых газов за пределы котла. В качестве топлива могут использоваться газ, дрова, уголь, мазут и дизельное топливо.

При нагреве воды часть её объёма превращается в пар, который скапливается в верхней части ёмкости в специальной камере, соединённой с отопительной системой.

Благодаря простоте принципа работы жаротрубного котла, его конструкция является достаточно простой. Корпус может иметь различные формы, однако большинство производителей изготавливают его в виде цилиндров. В торцевой части располагается топочная, а с противоположной стороны – система дымоотведения. Воздух для поддержания процесса горения подаётся с помощью электровентилятора, установленного фронтально.

Над топочной камерой по периметру расположены теплообменники, заполненные теплоносителем и имеющие плотный контакт с дымоотводом. Они выполнены в виде горизонтальных трубок небольшого диаметра, что способствует повышению эффективности нагрева воды.

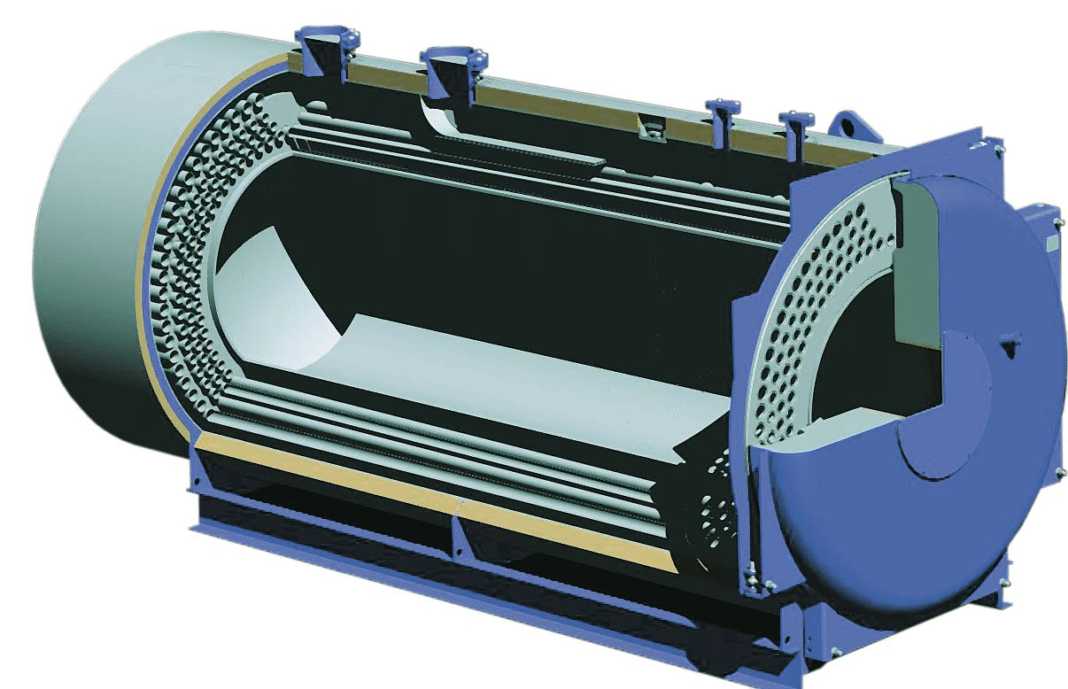

Трёхходовой жаротрубный котёл ТТ-100

Наибольшее распространение получил трёхходовой жаротрубный котёл, который отличается от одноходового наличием трёх каналов для отвода дыма, расположенных над топочной. Первый канал – это сама камера сгорания, а второй и третий – ходы, расположенные друг над другом. Тяга в этих каналах создаётся с помощью вентилятора и/или за счёт естественных воздушных потоков через вентиляционные отверстия или колосники.

Трёхходовой жаротрубный котёл позволяет снизить температуру нагретого дымового газа с +1000 °C до +250 °C, что обеспечивает передачу основной части тепла теплоносителю. Из-за этого уровень воды может быть нестабильным и его сложно контролировать. Поэтому в конструкции предусмотрен сепаратор, который отделяет воду от пара, предотвращая попадание капель в отопительный коллектор.

Для повышения эксплуатационных характеристик и автоматизации процесса нагрева теплоносителя производители устанавливают следующие компоненты:

• воздухоотводы,
• манометр для контроля давления пара,
• термометр для отображения температуры нагрева,
• блок управления нагревом,
• датчики давления теплоносителя,
• систему защиты от перегрева и аварийных ситуаций.

Эксперты в области энергетики отмечают, что жаротрубные котлы являются одним из наиболее распространенных типов котлов, используемых в промышленности и коммунальном хозяйстве. Их конструкция, основанная на принципе передачи тепла через трубы, позволяет эффективно использовать тепло, выделяемое при сгорании топлива. По мнению специалистов, основными видами жаротрубных котлов являются водогрейные и паровые, каждый из которых имеет свои особенности и области применения. Водогрейные котлы, как правило, используются для отопления и горячего водоснабжения, тогда как паровые котлы находят применение в производственных процессах, требующих пара. Эксперты подчеркивают, что выбор конкретного типа котла зависит от множества факторов, включая требования к мощности, тип топлива и условия эксплуатации. Правильный выбор жаротрубного котла может существенно повысить эффективность работы системы и снизить эксплуатационные расходы.

https://youtube.com/watch?v=OZbiN6Wqxjw

Виды жаротрубных котлов

Жаротрубные паровые котлы классифицируются по способу нагрева теплоносителя на несколько категорий:

• паровые котлы, в которых для подогрева применяется пар, собираемый в отдельном специализированном резервуаре,
• водогрейные котлы, использующие воду для нагрева теплоносителя; в этом случае использование пара недопустимо, чтобы избежать перегрева и деформации стенок котла.

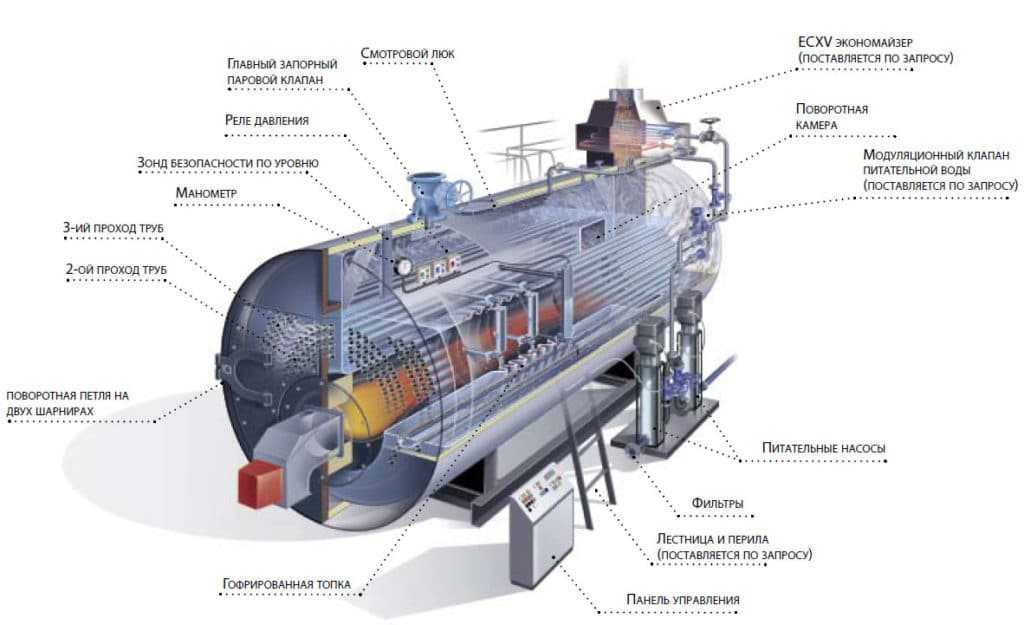

Схема водогрейного жаротрубного котла.

Интересные факты

Вот несколько интересных фактов о жаротрубных котлах:

1. Принцип работы: Жаротрубные котлы работают по принципу передачи тепла от горячих газов, проходящих через трубы, к воде или другому теплоносителю, находящемуся в котле. Это позволяет эффективно использовать тепло, выделяемое при сгорании топлива, и обеспечивает высокую теплопередачу.

2. Разнообразие конструкций: Существует несколько видов жаротрубных котлов, включая однотрубные, многотрубные и котлы с водяной рубашкой. Многотрубные котлы, например, имеют несколько труб, что увеличивает площадь теплообмена и улучшает эффективность работы.

3. Применение в промышленности: Жаротрубные котлы широко используются в различных отраслях, включая энергетику, химию и пищевую промышленность. Они могут работать на различных видах топлива, включая газ, нефть и уголь, что делает их универсальными и адаптируемыми к различным условиям эксплуатации.

https://youtube.com/watch?v=Vf6Vx5h-ZGU

Преимущества и недостатки

Котлы с жаротрубной конструкцией обладают рядом значительных преимуществ:

• высокий коэффициент полезного действия (КПД), достигающий 92-93%, что обусловлено эффективным распределением тепла и полным использованием мощности, создаваемой при сгорании топлива,
• отсутствие нагрева внешней поверхности корпуса благодаря применению водяной рубашки,
• высокая теплоемкость котла и минимальная инерционность нагрева в процессе работы,
• стабильные температурные параметры благодаря полному контролю над процессом сгорания топлива,
• безопасность в эксплуатации: риск взрыва из-за резкого повышения давления сведен к минимуму,
• возможность внесения изменений для улучшения технических характеристик,
• простота конструкции, что позволяет проводить обслуживание и ремонт без привлечения специалистов,
• компактные размеры по сравнению с другими типами котлов с аналогичными характеристиками,
• надежность и долговечность благодаря использованию жаростойкой стали и минимальному количеству сварных швов,
• возможность использования для обогрева объектов в условиях сурового климата,
• средний срок службы составляет от 20 до 50 лет,
• отличная ремонтопригодность,
• доступность конструкций для работы с различными видами топлива.

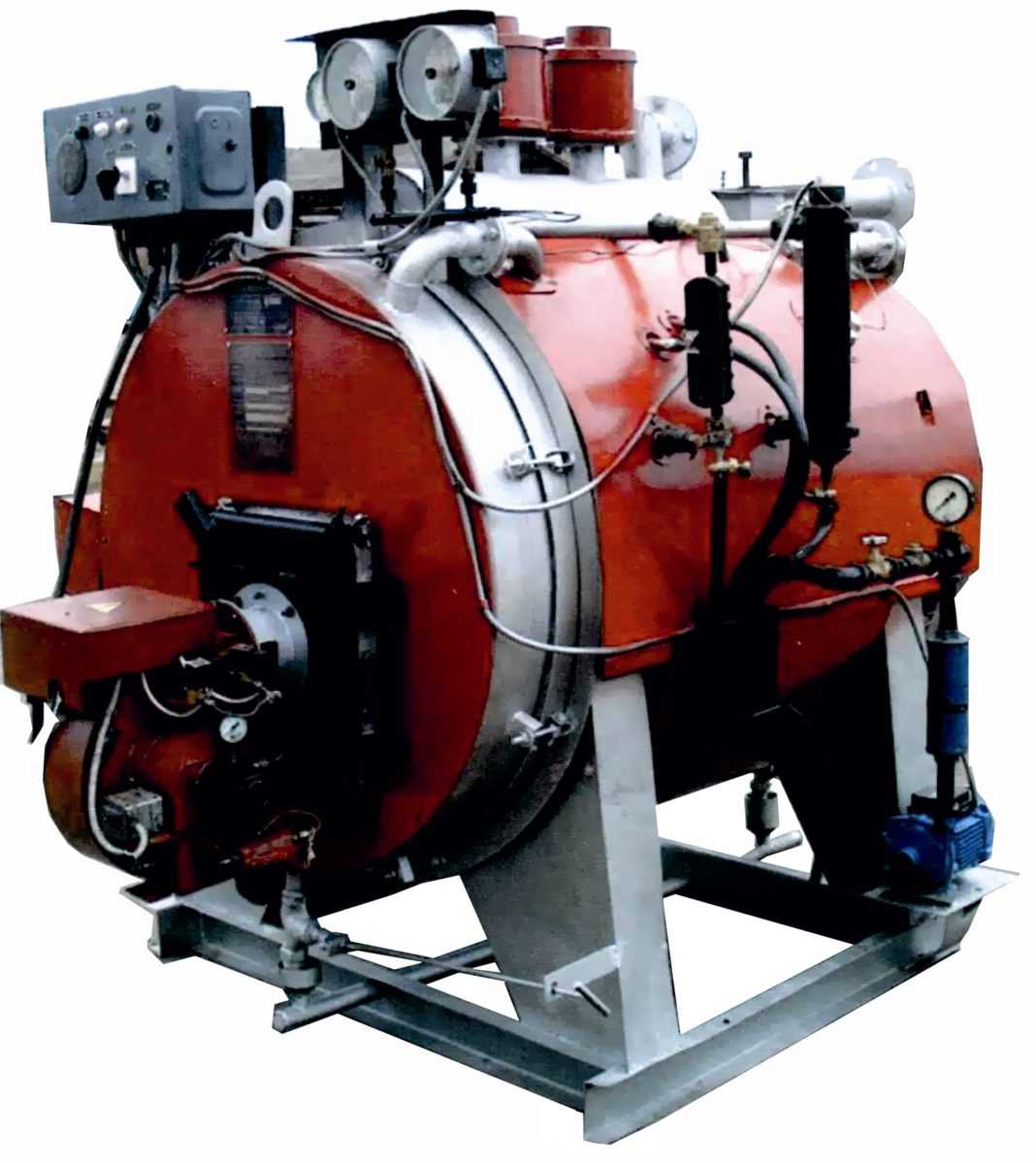

Жаротрубные котлы обеспечивают высокий КПД, достигающий 92-93%, благодаря эффективному распределению тепла.

Однако у жаротрубной конструкции есть и недостатки:

• при использовании жесткой воды на внутренних поверхностях может образовываться неравномерная накипь, которую можно удалить только после разборки, что является трудоемким процессом,
• высокое потребление воды,
• возникновение застойных зон теплоносителя из-за низкой скорости его циркуляции,
• необходимость постоянного контроля состояния и периодического обслуживания для предотвращения аварийных ситуаций,
• сложность очистки каналов для отвода продуктов сгорания из топочной камеры,
• наличие непрогреваемых участков внутри теплообменников из-за низкой скорости циркуляции теплового потока.

Особенности эксплуатации

В жаротрубных котлах работа основана на нагреве воды и образовании пара, поэтому крайне важно использовать чистую воду без примесей и регулярно контролировать показания датчиков для поддержания оптимальных режимов функционирования. Для подготовки воды рекомендуется применять двухступенчатые натрий-катионные фильтры или системы обратного осмоса с натрий-катионированием.

Также необходимо проводить деаэрацию для достижения нужного уровня pH, а также добавлять специальные химические препараты, которые предотвращают коррозию металла. Это связано с тем, что при низком уровне кислотности в воде могут образовываться сульфиты и фосфаты железа, способствующие образованию накипи на внутренних стенках котла. Наиболее опасен слой накипи для топочной трубы одно- или трёхходового жаротрубного котла, так как она охлаждается только водяной рубашкой.

Рекомендуется проверять качество воды каждые 3-4 дня. Это может осуществляться как встроенной автоматикой, так и специализированной лабораторией. Контролируемыми параметрами являются:

• жёсткость,
• электропроводимость,
• содержание щёлочи, кислорода и кислородосодержащих компонентов,
• уровень pH.

В этот же период следует проводить частичную или полную продувку системы для удаления шлама. Для этого в конструкции жаротрубных котлов предусмотрена запорная арматура, расположенная в нижней части устройства. Некоторые модели могут иметь постоянную продувку, при которой удаляется 5-10% от общего объёма воды.

Во время эксплуатации важно следить за внутренним давлением котлов, чтобы избежать необходимости в ремонте. Большие объемы воды, поступающие в котел, способствуют стабильности давления при резких изменениях в потреблении пара отопительной системой. Однако термоаккумулирующие свойства воды, даже при небольших колебаниях давления, стремятся привести термодинамическую систему к равновесию за счёт быстрого парообразования. Это может привести к опасному росту давления пара и, как следствие, к взрыву котла.

При использовании твёрдого топлива в дымоходе образуется сажа, которая ухудшает теплоотдачу водяной рубашке и снижает тягу. Это приводит к увеличению расхода топлива для достижения заданной температуры и повышает инерционность системы. Поэтому рекомендуется проводить очистку дымоходных каналов каждые 25-30 дней непрерывной работы.

Ремонт котлов

При нарушении герметичности жаротрубных котлов, процесс их ремонта осуществляется в следующем порядке:

1. Анализируем техническую документацию и схемы устройства.
2. Определяем проблемный участок и локализуем его.
3. Очищаем поверхность вокруг трещины до чистого металла, удаляя слой на ширину 15-20 мм.
4. Проводим сварочные работы при температуре окружающей среды выше +50°C. Используем электроды толщиной 2,5 мм или 3 мм. Сварочный шов на барабане должен быть на 2-4 мм длиннее, чем на трубе. Сварка осуществляется от центра трещины к краям с одновременным использованием двух сварочных аппаратов.
5. Зачищаем сварной шов до блеска и проверяем его качество. В случае необходимости устраняем дефекты: не проваренные участки и раковины.
6. Проводим испытания котла.

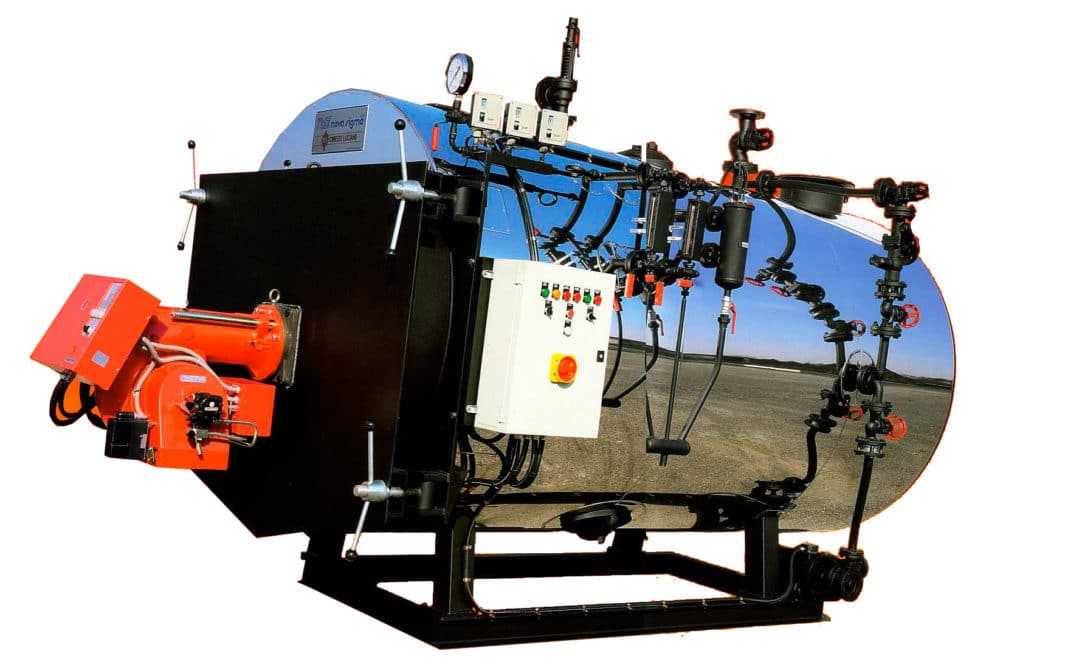

Жаротрубные водогрейные котлы находят применение в котельных, для отопления частных домов, в промышленности и других областях.

Иногда в результате неправильной эксплуатации жаротрубных котлов возникает необходимость замены поврежденного участка. Для этого используется газопламенный метод. Размеры поврежденной области должны составлять не менее 200 мм или диаметра трубы. Сначала локализуют участок, затем вырезают его с помощью болгарки, оставляя металл с сохраненной толщиной и свойствами, после чего зачищают и приваривают латку из стали аналогичного состава.

Жаротрубные водогрейные котлы широко используются в котельных, для отопления частных домов, в промышленности и других сферах. Это связано с их высокой эффективностью нагрева, экономным расходом топлива, надежностью и простотой в эксплуатации. Конструкция жаротрубных котлов достаточно проста, что позволяет производить их ремонт самостоятельно, без привлечения специалистов.

https://youtube.com/watch?v=OZbiN6Wqxjw

Технические характеристики и выбор котла

Жаротрубные котлы представляют собой устройства, в которых теплоноситель (обычно вода) нагревается за счет тепла, выделяемого при сгорании топлива. Основной принцип работы таких котлов заключается в том, что горячие газы, образующиеся в результате сгорания, проходят через трубки, находящиеся в воде, тем самым передавая тепло. При выборе жаротрубного котла важно учитывать несколько ключевых технических характеристик.

1. Мощность котла

Мощность котла определяется количеством тепла, которое он может вырабатывать за единицу времени, и измеряется в киловаттах (кВт). При выборе котла необходимо учитывать тепловые потери здания, его площадь, количество обитаемых помещений и другие факторы. Для точного расчета мощности рекомендуется использовать специальные формулы или обратиться к специалистам.

2. КПД (Коэффициент полезного действия)

Коэффициент полезного действия показывает, какая доля энергии, выделяемой при сгорании топлива, используется для нагрева воды. Высокий КПД (обычно от 85% и выше) свидетельствует о том, что котел эффективно использует топливо, что в свою очередь снижает эксплуатационные расходы.

3. Тип топлива

Жаротрубные котлы могут работать на различных видах топлива: газе, угле, мазуте или древесных отходах. Выбор типа топлива зависит от доступности ресурсов, их стоимости и экологических норм. Например, газовые котлы считаются более экологичными, но могут требовать дополнительных затрат на подключение к газовой сети.

4. Материалы конструкции

Качество материалов, из которых изготовлен котел, также играет важную роль. Чаще всего используются сталь и чугун. Стальные котлы легче и быстрее нагреваются, но могут быть менее устойчивыми к коррозии. Чугунные котлы, в свою очередь, более долговечны и лучше удерживают тепло, но имеют больший вес и стоимость.

5. Размеры и вес

Размеры котла должны соответствовать условиям установки и доступному пространству. Кроме того, вес котла влияет на необходимость дополнительного фундамента или усиления конструкции. При выборе котла важно учитывать не только его размеры, но и возможность его транспортировки и установки.

6. Автоматизация и управление

Современные жаротрубные котлы могут быть оснащены системами автоматизации, которые позволяют контролировать процесс горения, поддерживать заданную температуру и управлять подачей топлива. Наличие автоматизированной системы значительно упрощает эксплуатацию котла и повышает его эффективность.

7. Безопасность

При выборе котла необходимо обратить внимание на его безопасность. Котлы должны быть оснащены защитными системами, которые предотвращают перегрев, утечки газа и другие потенциальные опасности. Наличие сертификаций и соответствие стандартам безопасности также является важным критерием при выборе.

В заключение, выбор жаротрубного котла требует внимательного подхода и учета множества факторов. Правильный выбор позволит не только обеспечить эффективное отопление, но и снизить эксплуатационные расходы, а также повысить уровень комфорта в помещении.

Вопрос-ответ

Каковы основные преимущества жаротрубных котлов?

Жаротрубные котлы обладают несколькими преимуществами, включая высокую эффективность, компактные размеры и простоту в обслуживании. Они обеспечивают быстрый нагрев воды и могут работать на различных видах топлива, что делает их универсальными для использования в различных системах отопления.

В чем отличие между однотрубными и многотрубными жаротрубными котлами?

Однотрубные котлы имеют одну трубу, по которой проходит горячий газ, что делает их более простыми и дешевыми в производстве, но менее эффективными. Многотрубные котлы, в свою очередь, имеют несколько труб, что увеличивает площадь теплообмена и, как следствие, повышает эффективность работы котла, но они могут быть более сложными и дорогими в обслуживании.

Как выбрать подходящий жаротрубный котел для отопления?

При выборе жаротрубного котла важно учитывать такие факторы, как мощность, тип топлива, размеры помещения и требования к отоплению. Также стоит обратить внимание на эффективность котла и его соответствие стандартам безопасности. Рекомендуется проконсультироваться с профессионалом для выбора оптимального решения для конкретных условий.

Советы

СОВЕТ №1

При выборе жаротрубного котла обратите внимание на его мощность и эффективность. Рассчитайте необходимую мощность котла в зависимости от площади отапливаемого помещения и теплоизоляции. Это поможет избежать переплат за избыточную мощность или недостатка тепла.

СОВЕТ №2

Регулярно проводите техническое обслуживание котла. Чистка теплообменников и проверка системы на наличие утечек помогут продлить срок службы устройства и повысить его эффективность. Не забывайте также о замене фильтров и проверке уровня воды в системе.

СОВЕТ №3

Обратите внимание на материалы, из которых изготовлен котел. Котлы из высококачественной стали или чугуна имеют разные характеристики, такие как устойчивость к коррозии и теплоемкость. Выбор материала может существенно повлиять на долговечность и производительность котла.

СОВЕТ №4

Изучите различные виды жаротрубных котлов, такие как одноконтурные и двухконтурные модели. Двухконтурные котлы обеспечивают как отопление, так и горячее водоснабжение, что может быть удобным решением для вашего дома. Выбор типа котла зависит от ваших потребностей и бюджета.
