Барабанные котлы — ключевые элементы в теплоэнергетике и промышленности, обеспечивающие производство пара и горячей воды. В статье рассмотрим устройство барабанных котлов, их виды и принцип работы, что поможет читателям понять их функциональность и применение. Эти знания позволят специалистам в энергетике и инженерии оптимизировать процессы, повысить эффективность работы котлов и обеспечить безопасность эксплуатации.
Технические характеристики
Барабанный паровой котёл обладает следующими техническими параметрами:
- КПД достигает 90% благодаря разделению пара и воды в барабанах, что обеспечивает высокую эффективность нагрева,
- рабочее давление колеблется от 17 до 18 МПа,
- толщина применяемой листовой стали составляет от 13 до 40 мм, в зависимости от уровня рабочего давления,
- количество производимого пара составляет от 4 до 25% от общего объёма поступающей воды,
- котёл необходимо продувать каждые 12-16 часов работы,
- имеется возможность запуска при низких температурах благодаря отделению холодного пара,
- исключаются резкие колебания температуры благодаря теплоаккумулирующим барабанам,
- скорость запуска ограничена для предотвращения термических напряжений в сварных швах конструкции,
- соотношение объёма воды к объёму пара, проходящих через циркуляционный контур за единицу времени, составляет от 5 до 50.

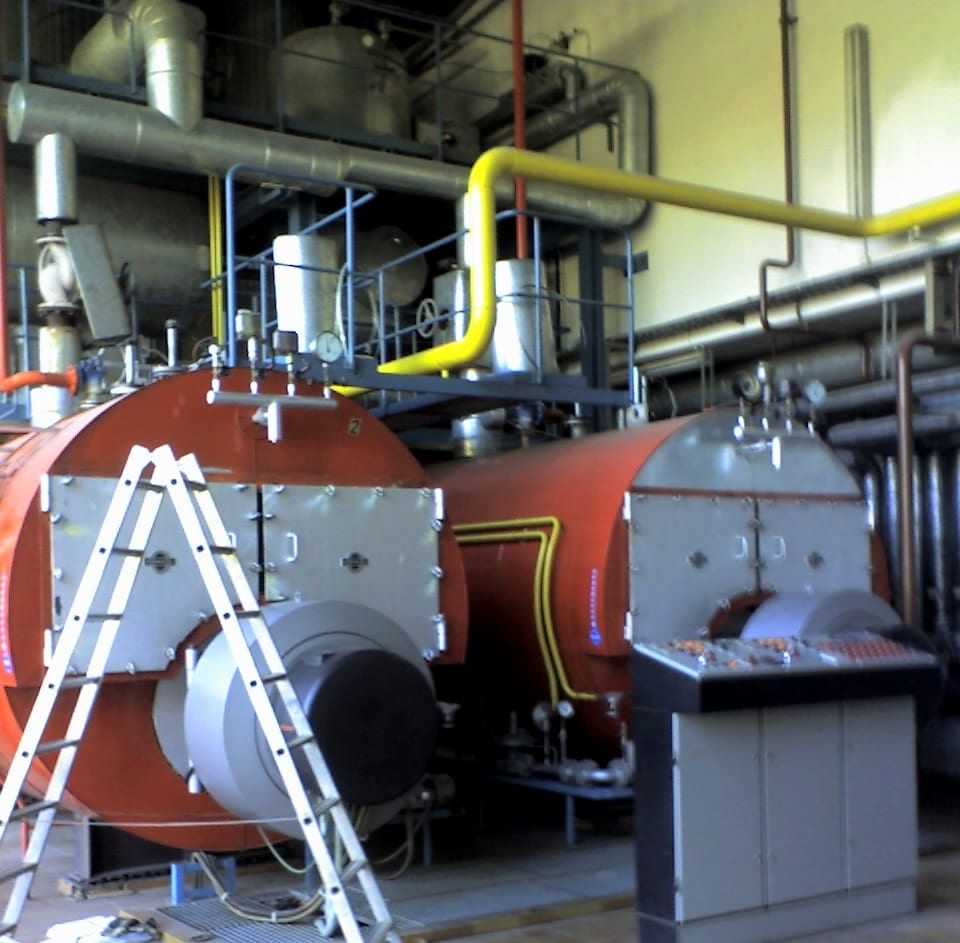

Барабанный котёл демонстрирует КПД до 90%.
Эксперты в области энергетики отмечают, что барабанные котлы играют ключевую роль в современных системах теплоэнергетики. Эти устройства, состоящие из цилиндрического корпуса и двух барабанов, обеспечивают эффективное производство пара. Основные виды барабанных котлов включают водотрубные и дымотрубные, каждый из которых имеет свои особенности и области применения. Водотрубные котлы, как правило, используются в высоконагрузочных системах, где требуется высокая температура и давление, тогда как дымотрубные котлы чаще встречаются в маломасштабных установках. Принцип работы барабанных котлов основан на циркуляции воды и пара, что позволяет достигать высокой эффективности и надежности. Эксперты подчеркивают, что правильный выбор типа котла и его оптимальная эксплуатация могут значительно снизить затраты на энергоресурсы и повысить общую эффективность работы теплоэнергетических систем.
https://youtube.com/watch?v=jp8m3EZ4N1g
Устройство котла
Барабанный паровой котёл включает в себя несколько ключевых компонентов:
- корпус,
- два барабана,
- трубы для подачи воды, кипения и слива,
- объемы для воды и пара,
- пароперегреватель,
- испарительное зеркало,
- коллектор бокового экрана,
- топочную камеру,
- горелку,
- зольник,
- устройства для сепарации и обдува.

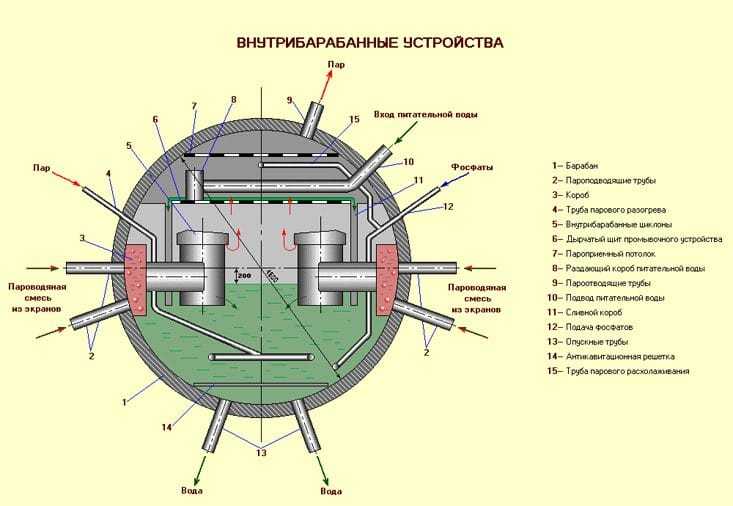

Схема барабанного котла
| Аспект | Описание | Примечания |
|---|---|---|
| Устройство | ||
| Барабан | Горизонтальный или наклонный цилиндрический сосуд, в котором происходит разделение пароводяной смеси на пар и воду. | Может быть один или несколько, в зависимости от конструкции котла. |
| Экранные трубы | Трубы, расположенные по периметру топочной камеры, в которых происходит испарение воды за счет излучения от факела. | Защищают обмуровку от перегрева, увеличивают поверхность нагрева. |
| Конвективные пучки | Трубы, расположенные в газоходах котла, где происходит нагрев воды и пароводяной смеси за счет конвективного теплообмена с продуктами сгорания. | Могут включать экономайзер, пароперегреватель. |
| Опускные трубы | Трубы, по которым вода из барабана опускается в нижние коллекторы экранных труб. | Обеспечивают циркуляцию воды в котле. |
| Подъемные трубы | Трубы, по которым пароводяная смесь поднимается из экранных труб в барабан. | Обеспечивают циркуляцию воды в котле. |
| Топочная камера | Пространство, где происходит сжигание топлива и образование продуктов сгорания. | Может быть с твердым, жидким или газообразным топливом. |
| Газоходы | Каналы, по которым продукты сгорания движутся, отдавая тепло рабочему телу. | Могут быть горизонтальными или вертикальными. |
| Арматура | Предохранительные клапаны, манометры, водоуказательные приборы, запорная арматура. | Обеспечивает безопасную и эффективную работу котла. |
| Виды | ||
| По давлению | Низкого, среднего, высокого, сверхкритического давления. | Чем выше давление, тем выше КПД котла. |
| По типу циркуляции | Естественная, принудительная. | Естественная циркуляция характерна для котлов низкого и среднего давления. |
| По расположению барабана | Горизонтальные, вертикальные. | Горизонтальные барабаны более распространены. |
| По типу топлива | Газовые, мазутные, угольные, комбинированные. | Выбор топлива зависит от доступности и экономической целесообразности. |
| По назначению | Энергетические, промышленные, отопительные. | Энергетические котлы вырабатывают пар для турбин, промышленные — для технологических нужд, отопительные — для отопления. |
| Принцип работы | ||
| Подача воды | Питательная вода подается в барабан, смешивается с котловой водой. | Предварительно очищается и подогревается в экономайзере. |
| Циркуляция | Вода из барабана по опускным трубам поступает в нижние коллекторы экранных труб. | Обеспечивается разностью плотностей воды и пароводяной смеси. |
| Нагрев и испарение | В экранных трубах вода нагревается и частично испаряется, образуя пароводяную смесь. | Тепло передается от продуктов сгорания. |
| Разделение пароводяной смеси | Пароводяная смесь поднимается в барабан, где происходит разделение на пар и воду. | Пар отводится потребителю, вода возвращается в циркуляцию. |
| Отвод пара | Сухой насыщенный пар отводится из барабана, может быть направлен в пароперегреватель. | Перегретый пар используется для привода турбин или технологических нужд. |
| Удаление продуктов сгорания | Продукты сгорания после отдачи тепла удаляются через дымовую трубу. | Перед выбросом могут проходить очистку. |
Интересные факты
Вот несколько интересных фактов о барабанных котлах:
-
Принцип работы: Барабанные котлы работают на основе принципа естественной циркуляции воды. Вода, нагреваемая в котле, превращается в пар и поднимается к верхней части барабана. Затем пар проходит через паровые трубы и используется для различных нужд, таких как генерация электроэнергии или отопление. После этого конденсированная вода возвращается в нижнюю часть барабана, где снова нагревается.
-
Виды барабанных котлов: Существует несколько типов барабанных котлов, включая водотрубные и огнетрубные. Водотрубные котлы имеют трубы, по которым проходит вода, а горячие газы проходят вокруг них, что позволяет эффективно передавать тепло. Огнетрубные котлы, наоборот, имеют трубы, по которым проходят горячие газы, а вода находится вокруг этих труб.
-
Эффективность и безопасность: Барабанные котлы могут достигать высокой эффективности, благодаря чему они широко используются в промышленности. Современные модели оснащены системами автоматического контроля, которые обеспечивают безопасность работы, предотвращая перегрев и избыточное давление. Это делает их надежными и безопасными для эксплуатации в различных условиях.
https://youtube.com/watch?v=nGK2OH-TANQ
Виды барабанных котлов
Существует несколько типов барабанных котлоагрегатов:
- батарейные,
- водотрубные.
Батарейные котлы
Конструкция котлов батарейного типа была создана с целью повышения эффективности и производительности традиционных трубных котлов, а также для более рационального использования производимого пара. Основой для этой модернизации стал принцип увеличения площади нагрева, который подразумевает применение батарей, расположенных над топочной камерой.
Существуют различные модификации, основанные на 4, 6 или 9 барабанах, которые размещаются особым образом внутри котла. При этом паросборники, поперечные нагреватели и грязевики остаются общими для всех моделей. Диаметры цилиндров варьируются от 60 до 80 см.

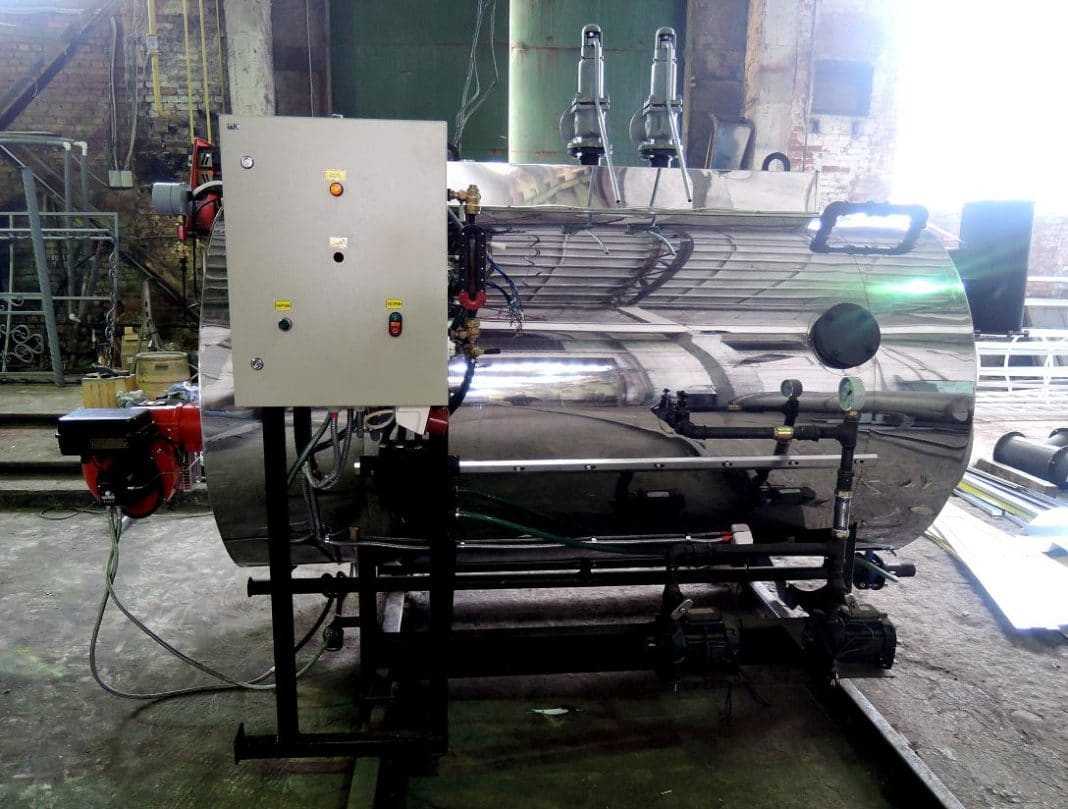

Барабанный котел
Батарейные котлы барабанного типа обладают небольшой тепловой мощностью, однако они обеспечивают стабильное и равномерное паровое давление даже при резких колебаниях его расхода. В среднем, на нагретой поверхности площадью от 30 до 250 м² создаётся от 20 до 22 кг/м² пара.
Водотрубные котлы
В отличие от батарейных систем, водотрубные котлы предназначены для генерации значительных объемов тепла, что делает их идеальными для использования в промышленности и на теплоэлектростанциях. Эти устройства служат для производства пара или горячей воды под высоким давлением, получаемых в результате сжигания топлива.
Основу конструкции составляют стальные трубы (газоходы), по которым циркулирует теплоноситель, нагреваемый снаружи продуктами сгорания. Трубные каналы образуют топочные экраны, где температура может достигать +10000С. При прохождении через пароперегреватель, экономайзер и воздухоперегреватель температура снижается до +130-1700С.
В зависимости от требований к тепловой мощности, водотрубные котлы могут быть с принудительной или естественной циркуляцией, а также различаться по типу движения пароводяной смеси – на многократный цикл или прямоточные.
Паропроизводительность котлов водотрубного типа варьируется: для вертикально-трубных она составляет от 2,5 до 640 т/ч, а для прямоточных – от 250 до 2500 т/ч. Конструкции с горизонтальным расположением каналов циркуляции не используются из-за неравномерного нагрева теплоносителя и низкого коэффициента полезного действия.
Принцип работы
Принцип функционирования барабанного котла основан на нагреве воды в замкнутом или проточном контуре, где четко разделены газовая и жидкая фазы, без полного выкипания жидкости. Это приводит к образованию высокотемпературного пара, который затем охлаждается и направляется в систему отопления. Существует две основные конструкции котлов, которые отличаются способом циркуляции теплоносителя: с естественной и принудительной циркуляцией.
Барабанный котёл с естественной циркуляцией работает по следующему алгоритму:
- В топке горелки сжигается топливо, при этом воздух для горения подается либо с помощью вентилятора, либо поступает естественным образом через отверстия между колосниками. Для повышения эффективности в некоторых моделях предусмотрен предварительный подогрев воздуха с использованием дымовых газов.
- Тепловая энергия от горелки нагревает стенки топочной камеры. После передачи тепла дымовые газы охлаждаются и выводятся через дымовую трубу в атмосферу.
- В котёл поступает вода, которая предварительно очищается с помощью катионных фильтров и снижается её жёсткость. Затем она проходит через деаэратор для удаления коррозионно-активных газов и попадает в специальный бак.
- Вода отбирается из бака по мере необходимости через экономайзер и поступает в паровой котёл.
- При нагреве от дымовых газов вода поднимается в верхний барабан, а затем по трубам опускается в коллектор экранов или в нижний барабан. Оттуда она снова возвращается в верхний барабан, где происходит разделение водной и паровой фаз. Объём воды уменьшается из-за образования пара.
- Пар из барабана направляется в пароперегреватель для достижения необходимой температуры, после чего поступает в паровой коллектор, который соединён с отопительной системой.
- Каждые 12-16 часов работы котла в нижнем барабане проводится продувка, позволяющая удалять отработанную воду с растворёнными солями и заменять её на свежую. В верхнем барабане очистка осуществляется постоянно.
- Температура нагрева регулируется путём добавления воды в пар, пропускания части нагретого пара к коллектору без прохода через пароперегреватель, контролирования пламени в горелке и рециркуляции продуктов сгорания. Некоторые модели котлов оснащены пароохладителями, которые имеют прямой контакт с пароперегревателями.
- После непрерывной работы в течение 16-20 дней выполняется продувка для удаления шлама из нижней части котла. Для этого открываются специальные вентили, и вода сбрасывается через расширитель в канализационную систему.

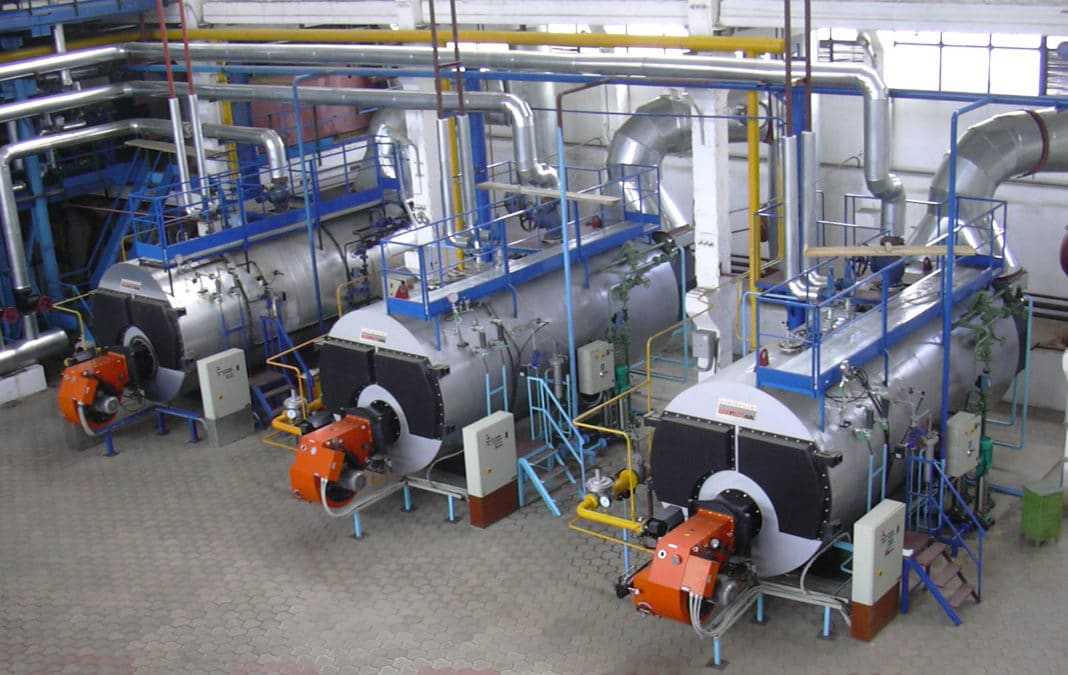

Котельная с барабанными котлами
Схема движения воды в барабанном котле с естественной циркуляцией имеет П-образную форму: в ёмкости происходит нагрев жидкости, которая затем поднимается в верхний барабан по нагреваемым трубам, а после этого возвращается в виде пароводяной смеси по необогреваемым трубам. Движение воды осуществляется за счёт разницы плотностей между нагретыми и ненагретыми участками труб.
Принцип работы барабанного котла с принудительной циркуляцией отличается тем, что вместо подъёмных труб используются специально подогреваемые змеевики. Это позволяет увеличить скорость движения воды в три-десять раз по сравнению с котлами с естественной циркуляцией. Для повышения мощности котла перед подъёмными змеевиками устанавливаются циркуляционные насосы.
Прямоточные и барабанные котлы должны функционировать при постоянном давлении пара для обеспечения стабильных тепловых характеристик. Поэтому на них устанавливаются манометры на сифонной трубке с трёхходовым краном, а также предохранительные клапаны, которые позволяют сбрасывать избыток пара в аварийных ситуациях.
В стандартных конструкциях предусмотрены обратные клапаны на входном патрубке подачи воды, запорные вентили или заглушки на отбор пара, а также вентили для продувки в нижней части котла.
Особенности ремонта
Котлы барабанного типа известны своей надежностью и простотой в эксплуатации, однако они требуют постоянного контроля для поддержания стабильных параметров нагрева и давления пара, а также регулярной продувки. Невыполнение этих условий может привести к поломкам и необходимости ремонта оборудования.
Перед началом ремонтных работ крайне важно ознакомиться с документацией и схемой, предоставленными производителем. Это поможет правильно организовать все действия и избежать ошибок, которые могут привести к более серьезным последствиям.
При ремонте барабана следует учитывать следующие рекомендации:
- перед началом восстановления необходимо оценить состояние металла: его толщину, прочность и герметичность,
- выявленные дефекты следует обработать абразивным инструментом до достижения чистого металла, чтобы обеспечить возможность заварки или ремонта,
- использование горелки для прогрева поверхности с целью поиска трещин строго запрещено, так как это может привести к деформации узлов или ухудшению свойств стали,
- коррозию, проникающую на глубину до 10% металла, можно не устранять, а лишь замаскировать цементным раствором,
- для восстановления толщины стали рекомендуется применять электронаплавку,
- заварка раковин обязательна, если их размеры не превышают 40 мм и расстояние между ними составляет три размера самой крупной из них (при условии, что глубина повреждений превышает половину толщины стенок).
Сфера применения
Барабанные отопительные котлы находят свое применение в следующих областях:
- теплоэлектростанции,
- крупные промышленные компании.
Использование таких котлов в частных домах нецелесообразно из-за значительного расхода воды, высокой стоимости оборудования, больших размеров устройства и необходимости постоянного контроля его работы. Тем не менее, для производственных и промышленных нужд они представляют собой весьма интересный вариант, так как отличаются простотой в эксплуатации, а также высокой долговечностью и надежностью.
https://youtube.com/watch?v=jp8m3EZ4N1g
Преимущества и недостатки барабанных котлов
Барабанные котлы, как и любое другое оборудование, имеют свои преимущества и недостатки, которые необходимо учитывать при выборе и эксплуатации. Рассмотрим их более подробно.
Преимущества барабанных котлов
- Высокая эффективность: Барабанные котлы обладают высокой теплопередачей, что позволяет им достигать значительных значений КПД. Это связано с тем, что в таких котлах происходит интенсивное смешивание паров и воды, что способствует более равномерному распределению температуры.
- Надежность: Конструкция барабанных котлов обеспечивает высокую прочность и долговечность. Они способны выдерживать значительные давления и температуры, что делает их подходящими для работы в тяжелых условиях.
- Универсальность: Барабанные котлы могут использоваться для различных целей, включая производство пара для энергетических установок, отопления и технологических процессов. Они могут работать на различных видах топлива, включая уголь, газ и мазут.
- Простота обслуживания: Благодаря своей конструкции, барабанные котлы относительно легко обслуживать. Доступ к основным узлам и агрегатам не вызывает затруднений, что упрощает процесс ремонта и профилактики.
- Экономия пространства: Барабанные котлы имеют компактные размеры по сравнению с другими типами котлов, что позволяет экономить пространство на производственных площадках.
Недостатки барабанных котлов
- Высокая стоимость: Первоначальные инвестиции в барабанные котлы могут быть значительными. Это связано с использованием качественных материалов и сложностью их производства.
- Требования к качеству воды: Для эффективной работы барабанных котлов необходимо использовать воду с низким содержанием примесей. Это требует дополнительных затрат на очистку и подготовку воды.
- Риск коррозии: В условиях высокой температуры и давления барабанные котлы подвержены коррозии, что может привести к сокращению срока службы оборудования. Необходимы регулярные проверки и профилактические меры для предотвращения этого явления.
- Сложность регулировки: Управление процессами в барабанных котлах может быть сложным, особенно при изменении условий работы. Это требует квалифицированного персонала и может привести к дополнительным затратам на обучение.
- Шум: В процессе работы барабанные котлы могут создавать значительный уровень шума, что может быть проблемой в некоторых производственных условиях.
Таким образом, барабанные котлы представляют собой мощное и эффективное оборудование, однако их использование требует внимательного подхода и учета всех возможных рисков и недостатков. Правильный выбор и эксплуатация барабанных котлов могут значительно повысить эффективность производственных процессов и снизить затраты на энергию.
Вопрос-ответ
Барабанный котел принцип работы?
Барабанные котлы. Из-за того, что плотность пароводяной смеси в экранных трубах меньше плотности воды в опускных трубах, пароводяная смесь поднимается по экранным трубам в барабан. В нём происходит разделение пароводяной смеси на пар и воду. Вода заново идёт в опускные трубы, а насыщенный пар уходит в пароперегреватель.
Устройство и принцип работы котла?
Принцип работы отопительного котла: теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу).
Что такое барабанные котлы?
Бараба́н стациона́рного котла́ (англ. Drum) — элемент стационарного котла, предназначенный для сбора и раздачи питательной воды, для отделения пара от воды, очистки пара, обеспечения запаса воды в котле. Устройство барабанного котла и циркуляция воды в нём при принудительной циркуляции.
Советы
СОВЕТ №1
Перед выбором барабанного котла, внимательно изучите его технические характеристики и предназначение. Разные модели могут иметь различные параметры, такие как мощность, тип топлива и эффективность, что влияет на их производительность и экономичность.
СОВЕТ №2
Обратите внимание на материалы, из которых изготовлен барабанный котел. Котлы из высококачественной стали или чугуна обычно более долговечны и устойчивы к коррозии, что увеличивает срок их службы и снижает затраты на обслуживание.
СОВЕТ №3
Регулярно проводите техническое обслуживание вашего барабанного котла. Это включает в себя очистку, проверку герметичности и замену изношенных деталей. Забота о котле поможет избежать серьезных поломок и продлит его эксплуатационный срок.
СОВЕТ №4
Изучите различные виды барабанных котлов и их принципы работы, чтобы выбрать наиболее подходящий для ваших нужд. Например, водотрубные котлы могут быть более эффективными для высоких температур, в то время как дымотрубные котлы лучше подходят для низкотемпературных систем.
