В системах отопления дымососы обеспечивают эффективную работу котлов, удаляя продукты сгорания и поддерживая оптимальный уровень тяги. В статье рассмотрим основные виды дымососов, их особенности и принципы работы. Понимание этих аспектов поможет выбрать подходящее устройство для отопительного оборудования, что обеспечит безопасность, экономичность и долговечность системы.
Назначение дымососного устройства
Котлы для отопления комплектуются системой удаления дымовых газов, которая предназначена для вывода продуктов сгорания. Недостаток естественной тяги может привести к снижению эффективности работы котельного оборудования и увеличению потребления топлива. Чтобы избежать подобных ситуаций, дымоходы дополнительно оборудуются дымососами для котлов.
Эксперты в области отопительных систем отмечают, что выбор дымососа для котлов отопления зависит от множества факторов, включая тип топлива и конструкцию котла. Существует несколько основных видов дымососов: осевые, центробежные и ротационные. Осевые дымососы, как правило, используются в системах с низким сопротивлением и обеспечивают высокую эффективность при небольших объемах газа. Центробежные устройства, в свою очередь, подходят для более мощных котлов, так как способны создавать значительное давление и обеспечивать стабильный отвод дымовых газов. Ротационные дымососы, обладая высокой производительностью, часто применяются в промышленных котлах. Важно учитывать, что каждый тип устройства имеет свои особенности работы, что влияет на его выбор в зависимости от конкретных условий эксплуатации. Правильный выбор дымососа не только повышает эффективность работы котла, но и способствует снижению выбросов вредных веществ в атмосферу.
https://youtube.com/watch?v=wKbzDZIMHs4
Конструкция и принцип действия

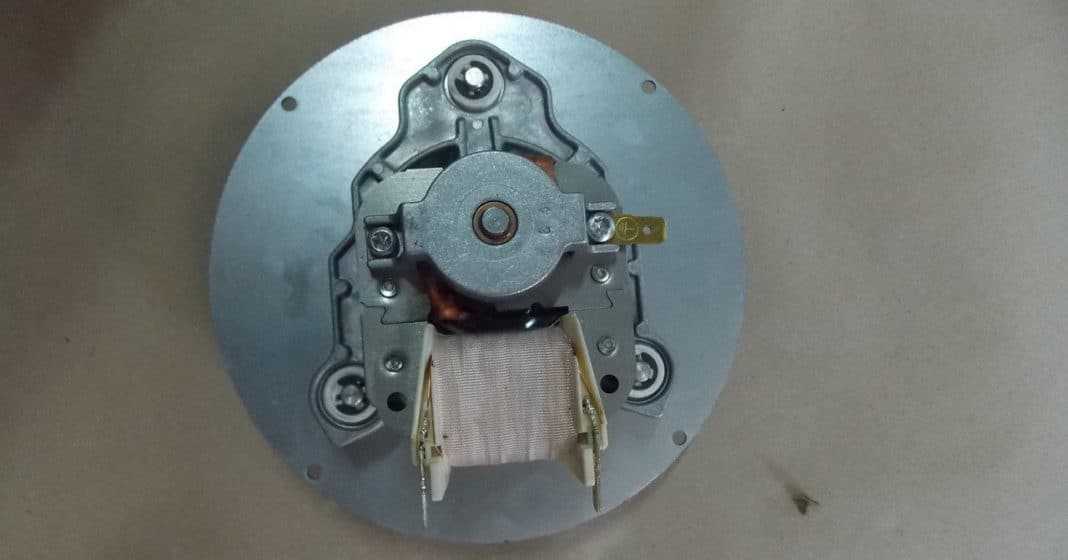

Бытовые дымососы для котлов имеют следующие ключевые конструктивные элементы:
- корпус рабочего колеса – изготовлен из жаростойкой стали,
- электродвигатель – функционирует на переменном токе и размещается снаружи корпуса,
- приводной вал – установлен на подшипниках с герметичными уплотнениями,
- патрубки – для подачи и нагнетания воздуха,

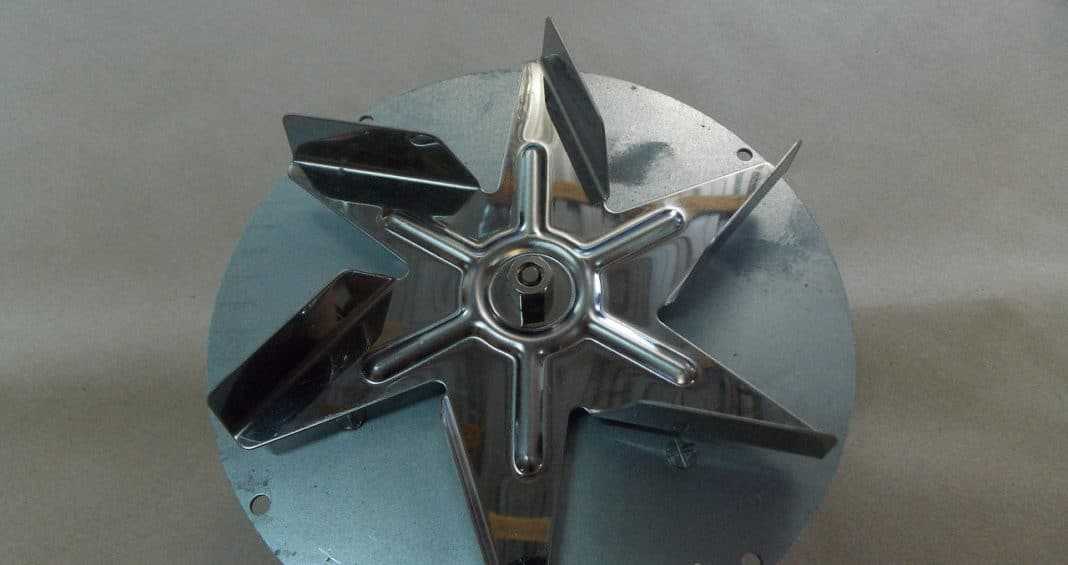

- крыльчатка – выполнена из легированной стали,
- бункер – предназначен для сбора золы,
- заслонка.
Как устроен дымосос для котла
При вращении рабочего колеса воздух направляется в центр дымососа, затем отбрасывается стенками устройства, что создает разрежение и обеспечивает поступление новой порции воздуха.
| Вид дымососа | Особенности работы | Применение |
|---|---|---|
| Осевой дымосос | Перемещение газов вдоль оси вращения рабочего колеса. Высокая производительность при относительно низком давлении. | Котлы с низким аэродинамическим сопротивлением, системы вентиляции. |
| Центробежный дымосос | Перемещение газов перпендикулярно оси вращения рабочего колеса. Создает высокое давление, подходит для систем с большим сопротивлением. | Котлы с высоким аэродинамическим сопротивлением, промышленные котельные. |
| Дымосос с прямым приводом | Рабочее колесо установлено непосредственно на валу двигателя. Компактность, отсутствие потерь на передачу. | Небольшие котлы, где важна компактность и простота конструкции. |
| Дымосос с ременным приводом | Рабочее колесо соединено с двигателем через ременную передачу. Позволяет регулировать скорость вращения рабочего колеса, снижает вибрации. | Котлы средней и большой мощности, где требуется гибкость в настройке производительности. |
| Дымосос с регулируемой частотой вращения | Использует частотный преобразователь для изменения скорости вращения двигателя. Высокая энергоэффективность, точная регулировка тяги. | Современные котлы с автоматизированным управлением, где важна экономия энергии и точная регулировка параметров. |
| Дымосос с водяным охлаждением | Имеет систему водяного охлаждения для защиты подшипников и двигателя от высоких температур дымовых газов. | Котлы, работающие с очень высокими температурами дымовых газов. |
| Дымосос с воздушным охлаждением | Использует поток окружающего воздуха для охлаждения двигателя и подшипников. | Большинство котлов, где температура дымовых газов не экстремально высокая. |
Интересные факты
Вот несколько интересных фактов о дымососах для котлов отопления и их особенностях:
-
Типы дымососов: Существуют два основных типа дымососов — центробежные и осевые. Центробежные дымососы чаще используются в системах с высоким сопротивлением, так как они способны создавать более высокое давление, что позволяет эффективно удалять дым и газы из котлов. Осевые дымососы, в свою очередь, более эффективны при низком сопротивлении и часто применяются в системах с большими объемами воздуха.
-
Автоматизация и управление: Современные дымососы могут быть оснащены системами автоматического управления, которые регулируют скорость работы устройства в зависимости от температуры и давления в котле. Это позволяет оптимизировать процесс сжигания топлива, снижая выбросы и повышая эффективность работы котла.
-
Влияние на эффективность котла: Правильный выбор и настройка дымососа могут значительно повлиять на общую эффективность котла отопления. Неправильно подобранный дымосос может привести к недостаточному удалению дымовых газов, что, в свою очередь, может вызвать снижение КПД котла и увеличение выбросов вредных веществ в атмосферу.
https://youtube.com/watch?v=At-OFfTzdJ8
Технические характеристики и расчет параметров
Характеристики дымососов для твердотопливных котлов включают в себя следующие параметры:
- мощность электродвигателя,
- производительность устройства,
- создаваемое давление.
При выборе оборудования следует отдавать предпочтение моделям, чьи технические характеристики превышают требования эксплуатационных условий. Такой подход не только повышает надежность работы устройства, но и способствует увеличению срока его качественной эксплуатации.
Разновидности
Производители теплосилового оборудования предлагают различные типы дымососов, включая вентиляторы для усиления тяги, проточные устройства и центробежные канальные дымососы.
Усилители естественной тяги
Устройства являются приборами с осевым вентилятором, чья производительность контролируется через тиристорный блок управления. Агрегат монтируется в конце газовоздушного канала, непосредственно перед дымовой трубой. Рабочий механизм защищен от высоких температур и летучих компонентов, содержащихся в продуктах сгорания.
Проточные дымососы для котлов
Конструкции предназначены для повышения естественной тяги и устанавливаются на выходном патрубке оборудования. Из-за особенностей конструкции рабочее колесо проточного дымососа не может создавать высокое давление. Поэтому он используется в качестве усилителя вытяжки и не всегда может выполнять функции тягового устройства. В дымовом канале устанавливается только корпус с рабочим колесом, в то время как электродвигатель и другие компоненты агрегата находятся снаружи, что позволяет включать и выключать оборудование по мере необходимости. Управление осуществляется вручную, но при желании устройство можно подключить к автоматике котельной установки.
Центробежные канальные дымососы для твердотопливных котлов
Центробежные агрегаты могут достигать значительных значений давления и создавать вакуум в камере сгорания. Чтобы обеспечить согласованное функционирование всей системы отопления, рекомендуется интегрировать управление её работой с электронным блоком теплогенератора.
Плюсы и минусы
Интеграция дымососа в систему дымоудаления важна не только в случаях, когда естественная тяга оказывается недостаточной для качественного удаления продуктов сгорания. К преимуществам использования данного устройства можно отнести следующие аспекты:
- снижение затрат на топливо,
- улучшение коэффициента полезного действия отопительного котла,
- уменьшение образования отложений на стенках дымохода, что приводит к реже необходимой прочистке труб.
Среди положительных сторон бытовых дымососов стоит отметить их высокую эффективность в любых погодных условиях. Также радует, что установка этого устройства в дымоход способствует улучшению рабочих характеристик системы отопления, независимо от марки котла и типа используемого топлива.
Особенности выбора
К основным критериям выбора дымососа относятся его размер, мощность и особенности подключения.
При выборе модели дымососа важно учитывать тип котельного оборудования, а также характеристики отопительного устройства и дымоходной системы:
- дымососы для твердотопливных котлов имеют специальные карманы, которые задерживают твердые частицы от сгорания. Это помогает избежать накопления сажи на стенках и засорения дымового канала,
- для пиролизных котлов подойдут как модели с сажеуловителем, так и без него,
- дымосос для газового котла представляет собой устройство с низкой мощностью, так как в процессе работы оно обрабатывает только газообразные продукты.
Выбор дымососа должен основываться на характеристиках котельного оборудования.
Установка подходящей модели дымососа в дымоходную систему значительно увеличивает эффективность работы котла и предотвращает попадание дыма, копоти и гари в помещение.
Особенности монтажа
Если дымоходная труба неразборная, дымосос необходимо устанавливать снаружи. Однако для электрических моделей предпочтительнее размещение внутри помещения.
В большинстве случаев силовой агрегат монтируется на конструкции в форме улитки, которая приваривается к дымоходной трубе и дополнительно оснащается заслонкой. Перед началом монтажных работ важно подготовить чертеж подключения, на котором будут указаны размеры трубы и патрубков. Для контроля работы дымососа следует установить люк в нижней части.
При правильной установке устройство функционирует практически бесшумно, и звук работающего механизма трудно различить, даже если оно находится внутри металлической трубы.
Технология и рекомендации по самостоятельному изготовлению
Для создания самодельной вытяжки вам понадобится электродвигатель, а остальные компоненты конструкции можно легко изготовить из доступных материалов. При решении вопроса, как самостоятельно сделать дымосос для котла, многие выбирают вариант, основанный на готовом наборе, включающем электромотор и охладительную крыльчатку, а корпус изготавливают из труб.
Необходимые инструменты:
- электроинструменты – болгарка, дрель, сварочный аппарат,
- слесарные инструменты,
- линейка, штангенциркуль
Этапы изготовления дымососа для котла своими руками:
- Выберите крыльчатку, соответствующую диаметру вытяжной трубы, и закрепите её на валу мотора.
- Используйте трубу, диаметр которой превышает размер турбины на 2-3 см.
- Установите двигатель в трубу с помощью крепежных элементов. Длина трубы должна выступать за вентилятор на 3-5 мм.
- Один конец трубы необходимо заварить крышкой, в центре сделайте отверстие для дымохода. Сбоку выполните отверстие для крепления выходного патрубка.
- Приварите заднюю крышку к трубе и закрепите двигатель на подставке.
- Завершите сборку, подключив воздуховоды и электропроводку к устройству.
При первом запуске проверьте направление воздушного потока и при необходимости отрегулируйте работу устройства.
Обслуживание и эксплуатация
Для обеспечения эффективной работы агрегата рекомендуется:
- регулярно смазывать и очищать детали двигателя и вентилятора, которые подвергаются трению,
- защищать устройство от воздействия влаги. Для этого стоит установить дефлектор на верхней части трубы, что поможет избежать попадания атмосферных осадков и снизит риск преждевременной коррозии компонентов устройства.
Эксперты подчеркивают, что при правильной установке и регулярном обслуживании срок службы бытового дымососа для котла может быть сопоставим с продолжительностью эксплуатации теплогенератора.
https://youtube.com/watch?v=giJxCzMsQtM
Сравнение дымососов различных производителей
На современном рынке представлено множество производителей дымососов, каждый из которых предлагает свои уникальные решения и технологии. При выборе дымососа для котлов отопления важно учитывать не только технические характеристики, но и репутацию производителя, уровень сервиса и доступность запасных частей.
Одним из наиболее известных производителей является компания EBM-Papst, которая предлагает широкий ассортимент вентиляторов и дымососов. Их устройства отличаются высокой эффективностью и надежностью, а также низким уровнем шума. Модели этой компании часто используются в промышленных котлах, где требуется высокая производительность и долговечность.
Другим значимым игроком на рынке является Systemair, которая предлагает дымососы с различными типами привода, включая электродвигатели и пневматические системы. Устройства этой марки известны своей простотой в установке и обслуживании, а также высоким качеством сборки. Они идеально подходят для котлов средней мощности и могут использоваться как в частных домах, так и в коммерческих зданиях.
Компания Vents также заслуживает внимания благодаря своим инновационным решениям. Дымососы Vents отличаются высокой энергоэффективностью и могут работать в условиях повышенной влажности, что делает их идеальными для использования в котлах, работающих на биомассе. Кроме того, Vents предлагает модели с интегрированными системами управления, что упрощает процесс эксплуатации и мониторинга.
Не менее интересным вариантом являются дымососы от Fantech, которые славятся своей компактностью и легкостью. Эти устройства идеально подходят для установки в ограниченных пространствах, таких как небольшие котельные. Несмотря на свои размеры, дымососы Fantech обеспечивают отличную производительность и могут эффективно работать с различными типами топлива.
При сравнении дымососов различных производителей стоит обратить внимание на такие параметры, как мощность, уровень шума, энергоэффективность и долговечность. Также важно учитывать наличие сервисного обслуживания и доступность запасных частей, так как это может существенно повлиять на эксплуатационные расходы в будущем.
В заключение, выбор дымососа для котла отопления — это ответственный процесс, требующий тщательного анализа предложений различных производителей. Учитывая все вышеперечисленные аспекты, можно сделать обоснованный выбор, который обеспечит надежную и эффективную работу системы отопления на долгие годы.
Вопрос-ответ
Какие существуют основные виды дымососов для котлов отопления?
Существует несколько основных видов дымососов: осевые, центробежные и ротационные. Осевые дымососы подходят для систем с низким сопротивлением, центробежные обеспечивают высокую эффективность при больших объемах дымовых газов, а ротационные используются в специфических условиях, где требуется высокая производительность и надежность.
Как выбрать дымосос для конкретного котла отопления?
При выборе дымососа важно учитывать мощность котла, тип топлива, а также характеристики дымохода. Необходимо также обратить внимание на производительность устройства и его соответствие требованиям по шуму и энергопотреблению. Рекомендуется консультироваться с профессионалами для оптимального подбора.
Каковы особенности работы дымососов в различных климатических условиях?
В условиях низких температур дымососы могут сталкиваться с проблемами, связанными с конденсацией влаги и образованием льда, что может снизить их эффективность. Важно выбирать устройства, которые могут работать в таких условиях, а также обеспечивать регулярное обслуживание и чистку для предотвращения засоров и снижения производительности.
Советы
СОВЕТ №1
При выборе дымососа для котла отопления, обратите внимание на его мощность и производительность. Убедитесь, что устройство соответствует характеристикам вашего котла и может эффективно отводить дымовые газы, чтобы избежать перегрева и повысить эффективность работы системы.
СОВЕТ №2
Изучите различные типы дымососов, такие как осевые и центробежные. Осевые дымососы лучше подходят для небольших котлов, в то время как центробежные могут справляться с большими объемами дымовых газов. Выбор типа устройства зависит от ваших конкретных нужд и условий эксплуатации.
СОВЕТ №3
Обратите внимание на уровень шума, который издает дымосос. Некоторые модели работают значительно тише, что может быть важным фактором, особенно если котел установлен в жилом помещении. Читайте отзывы и характеристики, чтобы выбрать наиболее подходящий вариант.
СОВЕТ №4
Регулярно проводите техническое обслуживание дымососа, включая очистку и проверку на наличие повреждений. Это поможет продлить срок службы устройства и обеспечить его эффективную работу, что в свою очередь повысит общую эффективность системы отопления.
