Нержавеющая сталь, несмотря на название, может корродировать и ржаветь при определенных условиях. Это вызывает беспокойство у владельцев кухонной утвари, сантехники и других изделий из нержавейки. В статье рассмотрим причины появления ржавчины на нержавеющей стали и предложим методы борьбы с этой проблемой. Знание этих рекомендаций поможет сохранить внешний вид и долговечность изделий, а также избежать затрат на их замену.
Может ли нержавейка ржаветь?
Существует три категории нержавеющих сталей, каждая из которых обладает уникальными характеристиками и областями применения:
- Коррозионностойкая сталь. Обладает высокой устойчивостью к коррозии в обычных условиях, таких как бытовая сфера и производственные процессы.
- Жаростойкая сталь. Способна выдерживать высокие температуры и не подвержена ржавлению, что делает её подходящей для использования на химических предприятиях.
- Жаропрочная сталь. Сохраняет свою механическую прочность даже при воздействии высоких температур.
Таким образом, не все виды нержавеющей стали подходят для работы в агрессивных условиях. Например, применение обычной нержавейки в пищевой промышленности, а также частое мытье с использованием хлорсодержащих средств может привести к быстрому ухудшению качества материала. Аналогично, использование стали в морской воде значительно увеличивает скорость коррозии.
Кроме того, ржавчина может возникать на нержавеющей стали после сварки (термической обработки), если не соблюдаются определенные технологии. Механические повреждения также могут привести к аналогичным последствиям: в местах дефектов возникает точечная коррозия. Гладкая, полированная поверхность обычно ржавеет медленнее, чем шероховатая, так как на последней коррозионные элементы могут появляться гораздо быстрее.
Защита от ржавчины нарушается в местах, куда попадает раскаленная окалина, поскольку при сильном нагреве в нежаростойкой стали происходит выгорание легирующих компонентов (в основном хрома). После этого края образовавшихся дыр и прилегающие зоны становятся уязвимыми к коррозии, хотя более глубокие слои металла зачастую остаются невредимыми. Восстановить нержавейку можно с помощью травильных паст и специализированных эмульсий.
Другие причины коррозии нержавеющей стали:
- Контакт с обычной углеродистой сталью (в том числе через инструменты, использовавшиеся для работы с углеродной сталью),
- Регулярная чистка металлическими щетками,
- Игнорирование механической или химической обработки сварных швов.
Коррозия может быть вызвана и изначально низким качеством металла. Устойчивость стали к ржавлению зависит от содержания хрома в достаточном количестве. Этот элемент, взаимодействуя с водой, воздухом, кислотами и щелочами, образует тончайший защитный слой, который предотвращает коррозию. Если хрома недостаточно или он распределен неравномерно, создание и поддержание оксидного слоя становится невозможным.
Эксперты в области металлов утверждают, что ржавление нержавеющей стали может быть вызвано различными факторами, включая воздействие агрессивных химических веществ, недостаточную защиту поверхности и механические повреждения. В первую очередь, специалисты рекомендуют тщательно очищать изделия от загрязнений и остатков пищи, так как они могут способствовать коррозии. Для предотвращения ржавления важно использовать специальные средства для ухода за нержавеющей сталью, которые создают защитную пленку. Если ржавчина уже появилась, необходимо аккуратно удалить её с помощью абразивных средств или специальных химикатов, не повреждая поверхность. Важно также следить за условиями эксплуатации, избегая контакта с хлором и другими агрессивными веществами. Регулярный уход и профилактика помогут сохранить нержавеющую сталь в идеальном состоянии на долгие годы.

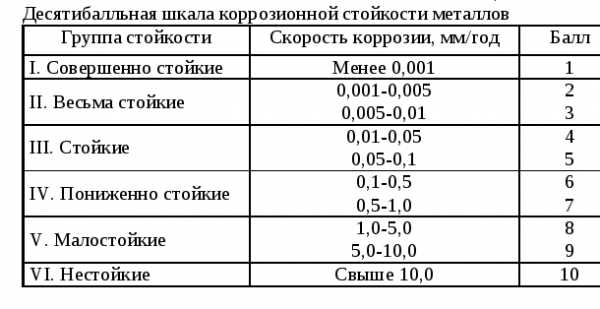

Факторы, определяющие стойкость металла к коррозии
Чтобы металл не подвергался коррозии, необходимо провести процесс пассивации, который подразумевает переход его поверхности в неактивное (пассивное) состояние. В результате этого образуется тонкий защитный слой. Качественная нержавеющая сталь легко и быстро пассивируется при обычных атмосферных условиях, то есть при взаимодействии с кислородом из воздуха. Увеличение содержания хрома в стали повышает ее способность к пассивации и улучшает антикоррозионные характеристики.

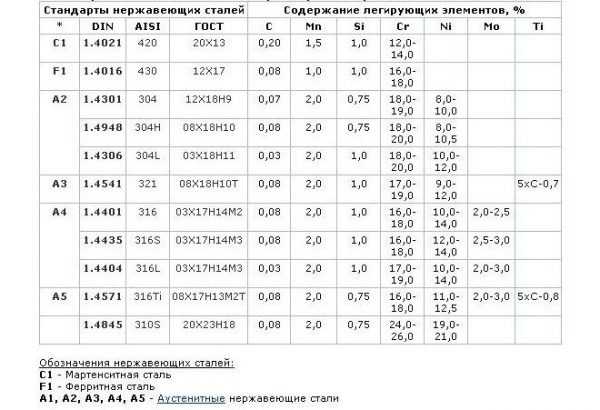

Помимо хрома, для легирования стали используется никель, который также способствует процессу пассивации, хотя и в меньшей степени. Оба этих металла обеспечивают максимальную защиту от коррозии, однако в состав стали могут добавляться и другие элементы, такие как медь, ниобий и молибден. Для повышения защитных свойств любые добавки должны находиться в своем стандартном состоянии, так как изменение их структуры может привести к снижению коррозионной стойкости (например, если хром переходит в форму нитрида или карбида). Это может произойти при взаимодействии с сильными кислотами, такими как серная, соляная или плавиковая.
| Причина ржавчины на нержавейке | Что делать | Профилактика |
|---|---|---|
| Контакт с углеродистой сталью (коррозия от контакта) | Удалить источник контакта, очистить поверхность, пассивировать. | Избегать прямого контакта нержавеющей стали с углеродистой сталью. Использовать изоляционные прокладки. |
| Загрязнение поверхности (например, частицами железа) | Очистить поверхность механически (щеткой из нержавейки) или химически (специальными очистителями). | Регулярная очистка поверхности, избегание загрязнений. |
| Воздействие агрессивных сред (хлориды, кислоты) | Очистить поверхность, нейтрализовать агрессивную среду, пассивировать. | Выбирать марку нержавеющей стали, устойчивую к конкретной агрессивной среде. Избегать длительного контакта с агрессивными веществами. |
| Повреждение пассивного слоя (царапины, абразивное воздействие) | Очистить поверхность, пассивировать. | Бережное обращение, избегание механических повреждений. |
| Неправильная обработка (например, сварка без последующей пассивации) | Очистить поверхность, удалить окалину, пассивировать. | Соблюдение технологии обработки, обязательная пассивация после сварки или других термических воздействий. |
| Низкое качество нержавеющей стали (несоответствие заявленной марке) | Заменить изделие, если ржавчина проявляется повсеместно и не поддается устранению. | Приобретать изделия из нержавеющей стали у проверенных поставщиков, проверять сертификаты качества. |
Интересные факты
Вот несколько интересных фактов о том, что делать, если ржавеет нержавеющая сталь:
-
Причины коррозии: Несмотря на название, нержавеющая сталь не является полностью устойчивой к коррозии. Она может ржаветь в условиях высокой влажности, контакта с агрессивными химическими веществами или при наличии механических повреждений, которые нарушают защитный оксидный слой. Понимание этих причин поможет предотвратить ржавление.
-
Использование уксуса и соды: Для удаления ржавчины с нержавеющей стали можно использовать уксус и пищевую соду. Уксус помогает растворить ржавчину, а сода действует как мягкий абразив. Смешайте их в пасту, нанесите на ржавые участки и аккуратно потрите, затем смойте водой.
-
Профилактика: Чтобы предотвратить ржавление, важно регулярно очищать нержавеющую сталь от загрязнений и влаги. Использование специальных средств для ухода за нержавеющей сталью, а также периодическая полировка поверхности помогут сохранить ее блеск и защитные свойства.
Пассивный слой
Пассивный слой представляет собой тонкую оксидную пленку, образующуюся на поверхности стали в результате реакции хрома с кислородом. Этот слой положительно сказывается на характеристиках нержавеющей стали. В отличие от этого, при взаимодействии кислорода с атомами железа в обычной стали возникают мелкие поры и появляется ржавчина. Слой коррозии также можно назвать пассивным, так как он не реагирует активно с окружающей средой.
Виды коррозии нержавеющей стали
Существует несколько видов коррозии нержавеющей стали, которые различаются по типу развития, причинам возникновения и характерным признакам.

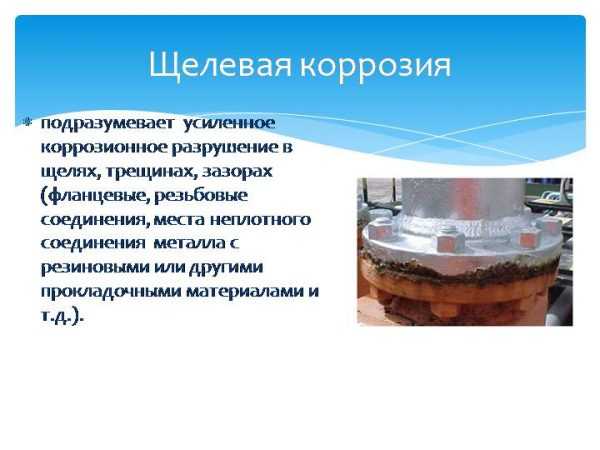

Щелевая коррозия нержавеющих сталей
Щелевая коррозия – это распространенный тип ржавления нержавеющей стали. Она возникает в местах, где имеются небольшие зазоры в конструкции, например, когда вода проникает под крепежные элементы изделия. В качестве второй поверхности часто выступают резиновые уплотнители, прокладки или даже металлические детали.
Процесс возникновения щелевой коррозии можно описать следующим образом:
- Накопление агрессивных ионов в зазоре, что приводит к вытеснению кислорода.
- Формирование анода в зазоре, в то время как материал, находящийся вне зазора, выполняет роль катода.
- Развитие коррозии в результате изменения кислотности среды и электрохимических реакций.
Для предотвращения щелевой коррозии необходимо тщательно проектировать конструкции. Важно обеспечить катодную защиту, которая поможет снизить уровень кислотности, а также улучшить текучесть среды.
Общая поверхностная коррозия
Общая коррозия представляет собой равномерное разрушение металлической структуры, затрагивающее верхний слой материала. Она приводит к повреждению оксидной пленки на значительной части изделия или даже на всей его поверхности. Основными факторами, способствующими этому процессу, являются взаимодействие с сильными щелочами, кислотами, а также соединениями йода, фтора и брома. Однако самым опасным веществом для нержавеющей стали считается хлор, поэтому для ее очистки не рекомендуется использовать моющие средства, содержащие хлор.

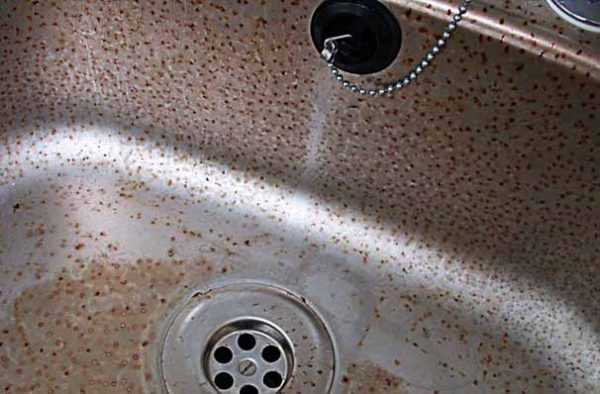

Точечная коррозия (питтинг)
Наиболее подвержены питтинговой коррозии нержавеющие стали, а также сплавы, содержащие алюминий и никель. В отличие от обычной стали, которая чаще всего страдает от общей поверхностной коррозии, эти материалы в основном поражаются питтингами — небольшими дефектами. Локальное разрушение защитного слоя происходит в следующих случаях:
- механическое повреждение или царапины,
- локальные изменения в составе стали,
- воздействие ионов хлора, серы и галогенидов,
- повышение температуры.
Точечное ржавление является наиболее распространенным видом коррозии среди различных типов нержавеющей стали. Оно приводит к образованию отверстий в баках и мелких трещин в трубах и резервуарах. Обычно диаметр таких дефектов не превышает 1 мм, однако их глубина может быть значительной, что делает это явление особенно опасным. Как и в случае со щелевой коррозией, анодом выступает конкретный питтинг, а катодом — остальная неповрежденная поверхность. Добавление молибдена в состав нержавеющей стали во время производства значительно повышает устойчивость изделий к точечной коррозии.

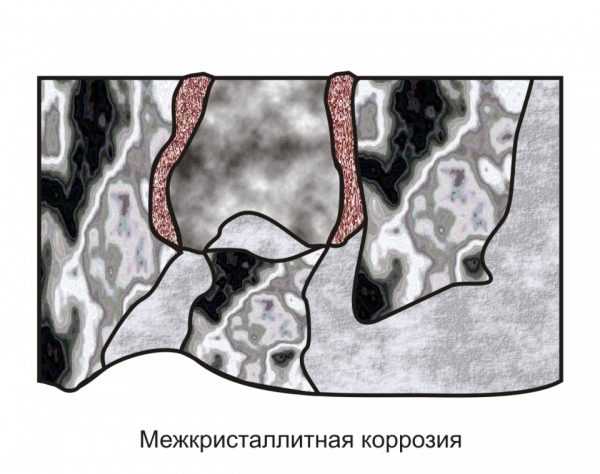

Интеркристаллическая коррозия
Этот процесс также известен как межкристаллитная коррозия нержавеющих сталей (МКК). Она возникает при резком увеличении температуры, что может происходить, например, во время сварочных работ. Коррозия начинается, когда в результате нагрева вдоль границ зерен начинает выделяться карбид хрома, что приводит к значительным изменениям в структуре этой легирующей добавки. Для ферритной стали критическая температура, при которой образуются очаги коррозии, составляет +900 градусов, а для аустенитной стали – +450 градусов.
Контактная коррозия
Этот тип коррозии возникает, когда различные металлы соприкасаются друг с другом в присутствии электролитов. Например, это может происходить при соединении различных металлических элементов в агрессивной проводящей среде, такой как морская вода. В результате сталь подвергается локальному повреждению, а менее устойчивые металлы могут полностью раствориться.
Числовой эквивалент стойкости к точечной коррозии (PREN)
Показатель RREN является справочным и демонстрирует предрасположенность различных типов и марок нержавеющей стали к образованию питтингов. Числовое значение, отражающее устойчивость к точечной коррозии, служит ориентиром, но не следует воспринимать его как абсолютное руководство для оценки коррозионной стойкости.
Как правило, наибольшую защиту от точечного ржавления обеспечивают такие легирующие добавки, как молибден, хром и азот. Чем выше значение RREN, тем более устойчива сталь к образованию питтингов. Ниже представлена справочная информация по показателю RREN:
| Марка стали | RREN |
|---|---|
| 444 | 25 |
| 430 | 16 |
| 304 | 19 |
| 316 | 26 |
| 304LN | 21 |
| 904L | 36 |
| 316LN | 27,5 |
| SAF 2507 | 42 |
| Zeron 100 | 41 |
Читайте также:
Способы предохранения нержавейки от МКК
Удаление ржавчины с поверхности может быть настоящей задачей, особенно когда дефект проникает глубоко. Существуют различные методы борьбы с межкристаллитной коррозией, и вот некоторые из них:
- Отжиг (стабилизация). Ферритные стали подвергаются воздействию высоких температур (в диапазоне +750…+900 градусов), что способствует увеличению концентрации хрома на поверхности и более равномерному распределению этого элемента.
- Снижение содержания углерода. Если уровень углерода составляет менее 0,03%, металл практически не подвержен межкристаллитной коррозии.
- Закалка в воде. Этот метод подходит для аустенитной стали, позволяя карбидам хрома трансформироваться в более подходящую форму и сосредоточиться на границах зерен металла.
Для снижения склонности нержавеющей стали к межкристаллитной коррозии в ее состав вводят новые легирующие элементы, такие как титан, тантал и ниобий. Однако это значительно увеличивает стоимость материала. Их содержание должно быть в 5-10 раз выше, чем норма углерода, чтобы металл стал устойчивым к ржавлению.
Коррозия и поверхностная обработка нержавеющей стали
Удаление коррозии можно осуществить с помощью химических средств, таких как специальные преобразователи ржавчины. Кроме того, изделия из нержавеющей стали можно обрабатывать различными методами, включая фрезерование, зачистку, шлифовку и полировку. Выбор конкретного метода зависит от предпочтений специалиста и ряда других факторов.
Выбор метода профилактической обработки металла будет зависеть от исходной коррозионной стойкости конкретной марки стали. На шероховатых поверхностях чаще возникают элементы точечной коррозии, тогда как на гладких ржавчина появляется значительно реже. Марки 304 и 316, используемые в условиях морской воды, подвержены быстрому коррозийному процессу, поэтому их необходимо защищать более тщательно.
Уход за нержавеющей сталью
Для того чтобы изделия из нержавеющей стали долго сохраняли свою привлекательность и функциональность, необходимо обеспечить им надлежащий уход. В обычных условиях рекомендуется мыть такие предметы не реже одного раза в полгода, используя мягкие моющие средства без хлора и аммиака. В условиях сурового климата частота мытья должна быть увеличена. При обнаружении пятен их следует немедленно и тщательно очистить, а мелкие повреждения заделать специальными составами. Правильный уход поможет значительно продлить срок службы изделий из нержавейки и уменьшить вероятность возникновения коррозии.
Методы восстановления ржавой нержавейки
Ржавчина на нержавеющей стали может возникать по различным причинам, включая воздействие влаги, соли и химических веществ. Важно понимать, что нержавеющая сталь не является полностью устойчивой к коррозии, и при неправильном уходе или эксплуатации она может подвергаться ржавлению. Существует несколько методов восстановления ржавой нержавейки, которые помогут вернуть ей первоначальный вид и защитить от дальнейшего повреждения.

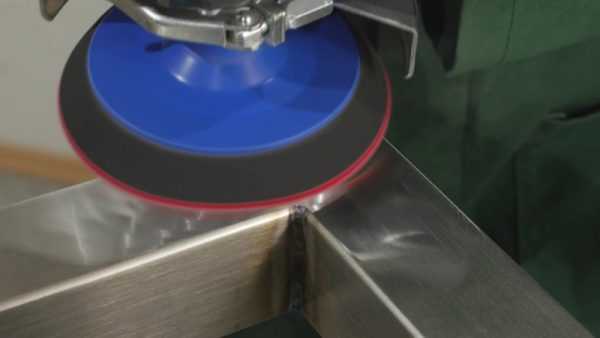

1. Механическое удаление ржавчины
Первый и самый распространенный метод — это механическое удаление ржавчины. Для этого можно использовать:
- Шлифовальные машины: Подходят для больших поверхностей. Используйте абразивные диски, предназначенные для нержавеющей стали.
- Наждачная бумага: Для мелких участков подойдет наждачная бумага с зернистостью 120-240. Работайте аккуратно, чтобы не повредить поверхность.
- Металлические щетки: Используйте щетки с мягкой проволокой, чтобы удалить ржавчину, не оставляя глубоких царапин.
2. Химические средства
Существует множество химических средств, специально разработанных для удаления ржавчины с нержавеющей стали. Они могут быть как на основе кислот, так и на основе щелочей. Примеры:
- Кислоты: Уксус или лимонный сок могут помочь в удалении ржавчины. Нанесите средство на пораженные участки, оставьте на несколько минут, затем смойте водой.
- Специальные очистители: В магазинах можно найти очистители для нержавеющей стали, которые эффективно удаляют ржавчину и защищают поверхность.
3. Полировка
После удаления ржавчины важно провести полировку поверхности. Это не только улучшит внешний вид, но и создаст защитный слой, который предотвратит повторное ржавление. Для полировки можно использовать:
- Полировочные пасты: Нанесите пасту на мягкую ткань и аккуратно втирайте в поверхность.
- Полировочные машины: Для больших объектов можно использовать полировочные машины с соответствующими насадками.
4. Защита от коррозии
После восстановления поверхности важно обеспечить защиту от дальнейшего ржавления. Это можно сделать с помощью:
- Специальных защитных покрытий: Нанесите защитные составы, которые образуют пленку на поверхности и предотвращают контакт с влагой и кислородом.
- Регулярного ухода: Регулярная чистка и уход за нержавеющей сталью помогут предотвратить образование ржавчины. Используйте мягкие моющие средства и избегайте абразивных материалов.
Следуя этим методам, вы сможете эффективно восстановить ржавую нержавейку и продлить срок ее службы. Помните, что профилактика всегда лучше, чем лечение, поэтому уделяйте внимание уходу за изделиями из нержавеющей стали.
Вопрос-ответ
Можно ли восстановить ржавую нержавеющую сталь?
Удалить окислившиеся пятна и даже «поверхностную ржавчину» можно с помощью пасты из пищевой соды и воды или чистящего средства, содержащего щавелевую кислоту, например, Bar Keepers Friend Soft Cleanser. При использовании пищевой соды и воды разотрите пасту по направлению волокон ткани или мягкой щетки.
Что разъедает нержавеющую сталь?
Нержавеющие стали хорошо сопротивляются действию органических кислот, слабых минеральных кислот, а также азотной кислоты. Серная и соляная кислоты растворяют эти стали.
Советы
СОВЕТ №1
Регулярно очищайте поверхность нержавеющей стали от загрязнений и остатков пищи. Используйте мягкие моющие средства и неабразивные губки, чтобы избежать повреждения покрытия. Это поможет предотвратить образование ржавчины.
СОВЕТ №2
После мытья тщательно высушивайте изделия из нержавейки. Влага является одним из основных факторов, способствующих коррозии. Используйте мягкое полотенце или дайте предметам высохнуть на воздухе.
СОВЕТ №3
Избегайте контакта нержавеющей стали с хлором и другими агрессивными химикатами. Химические вещества могут вызвать коррозию, поэтому старайтесь использовать безопасные для нержавейки чистящие средства.
СОВЕТ №4
Если вы заметили ржавчину, немедленно обработайте пораженные участки специальными средствами для удаления ржавчины или используйте пасту из пищевой соды и воды. После обработки обязательно промойте и высушите поверхность.
