В современном частном домостроении существует огромное разнообразие форм или видов кровельных конструкций. Такое изобилие достигается в основном за счет появления новых, технологичных кровельных материалов, с помощью которых можно перекрыть кровли со сложной геометрией. Однако, классические архитектурные решения, как, например, крыша конверт остаются не менее популярными. В этой статье мы расскажем, как сделать кровлю такого тип своими руками, а также об ее разновидностях, особенностях стропильного каркаса.

В чем секрет крыши конвертом

Подобную схему еще называют вальмовой крышей, или кровлей в четыре стороны. В отличие от традиционной двухскатной крыши, в схеме крыши конвертом отсутствуют боковые фронтоны. Это усложняет постройку стропильного каркаса, но при этом одновременно предоставляет определенные преимущества:

• Крыша конверт обладает на порядок более высокой устойчивостью к ветровым нагрузкам, особенно, если плоскость кровли установлена под большим углом наклона;
• Отсутствие фронтонов позволяет в несколько раз снизить потери тепла и улучшить защиту подкрышного чердачного помещения от затекания дождевой и талой воды;
• Расположение плоскостей обеспечивает равномерный сход снега и льда в зимнее время и ранней весной.

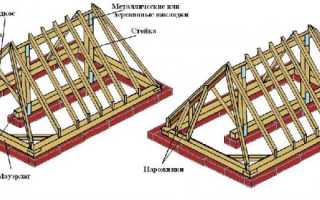

Основные элементы устройства крыши конверта приведены на схеме.

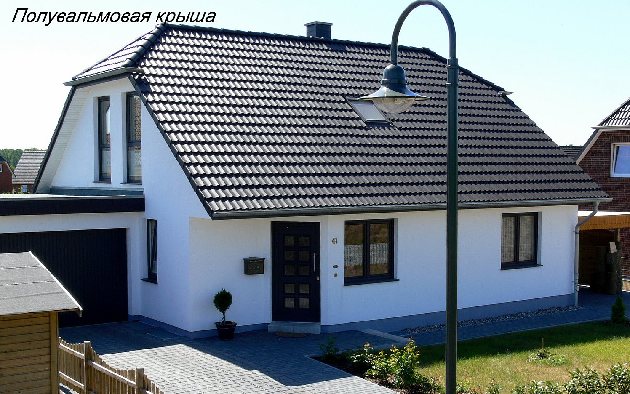

Два основных ската, располагающиеся параллельно фасаду и тыльной стене здания, имеют, как правило, треугольную или трапециевидную форму. Боковые скаты почти всегда треугольной формы. Если крыши домов конверт фото выполняются по более сложной датской или голландской полувальмовой схеме, то боковые скаты могут быть треугольными или иметь трапециевидную форму.

Устройство вальмовой стропильной системы. Построй Себе Дом.

Особенности конвертных крыш

Конвертом называют кровлю, верхняя проекция которой напоминает старые конверты. На современные модели она не похожа – другое соединение концов, однако используется такая схема очень давно и получила свое наименование еще в позапрошлом веке.

Каркас крыши конвертом предполагает несколько особенностей:

• отсутствие фронтонов – эти элементы являются самой уязвимой частью кровли и первыми повреждаются при сильном ветре или дождях, в схеме конверта они отсутствуют, что упрощает монтаж и обеспечивает большую долговечность конструкции;
• такая крыша обеспечивает создание большого подкровельного пространства;
• четырехскатная крыша конвертом устанавливается на зданиях, проекция которых представляет собой прямоугольник или квадрат;
• конструкция универсальна и используется как для жилых зданий, так и для хозяйственных построек.

Расчет схемы крыши конвертом заметно сложнее, чем проектирование односкатной или простой двускатной крыши. Если нет опыта кровельщика, проектирование лучше поручить специалисту.

Плюсы и минусы кровли конвертом

Конструкция крыши конвертом обладает множеством достоинств, что и делает это довольно сложное сооружение столь популярным:

• в четырехскатной кровле все скаты располагаются под большим углом, эта особенность обеспечивает эффективный сток воды;
• угол наклона гарантирует избавление от снега: последний не может накапливаться на крыше в большом количестве и, соответственно, не составляет угрозы для конструкции;
• свесы скатов защищают стены здания от дождя и снега, в варианте с фронтонами 2 стены оказываются незащищенными;
• отсутствие фронтонов увеличивает прочность конструкции и обусловливает большую долговечность строения;
• эта особенность позволяет заметно экономить на обогреве чердака, поскольку тепло в этом случае распределяется более равномерно;
• вальмовая или шатровая конструкция образует большое подкровельное пространство, просторный чердак легко можно превратить в мансарду;
• четырехскатные крыши конвертом имеют очень привлекательный вид и легко комбинируются с такими элементами, как эркеры, башенки, веранды.

К недостаткам относят следующие моменты:

• сложность схемы сооружения и необходимость производить длительные тщательные расчеты;
• стоимость конструкции выше, чем у одно-или двускатной модели;
• вес кровли заметно выше, что увеличивает нагрузку и на стены здания, и на фундамент.

Важно! Угол наклона скатов может быть разным. Эта величина определяется не желанием строителя, а климатическими условиями.

Малый уклон – меньше 25 градусов – лучше переносит ветровые нагрузки, но зато на таком скате будет скапливаться снег. В регионах со снежной зимой проект крыши дома конвертом должен предусматривать более крутой наклон – в 35 градусов.

Устройство

Рассмотрим конструкцию на примере вальмовой крыши.

Всего у неё будет пять составляющих.

• Угловое стропило. Размещается под пологим уклоном от угла дома до одного из концов конькового бруса. Присутствует в четырех экземплярах.
• Короткие стропила. Опираются одной частью на стену дома, а второй – исключительно на одно из угловых стропил.
• Коньковый брус. Находится в центральной точке крыши на равном расстоянии от углов здания.
• Центральные промежуточные стропила. Всего шесть штук на одну крышу. Крепятся по три с каждой стороны конькового бруса: по одному – друг напротив друга и по сторонам скатов, одно с треугольной стороной – ровно посередине.
• Промежуточные стропила. Их количество зависит от длины конькового бруса. Одним концом опираются на нижнюю обвязку (только с трапециевидной стороны), а другим – на брус.

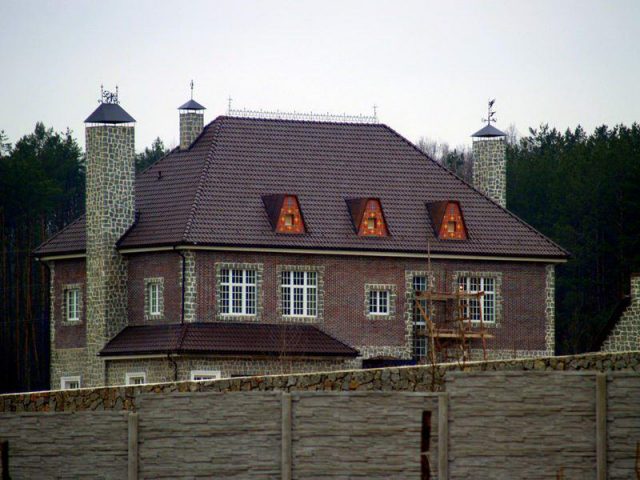

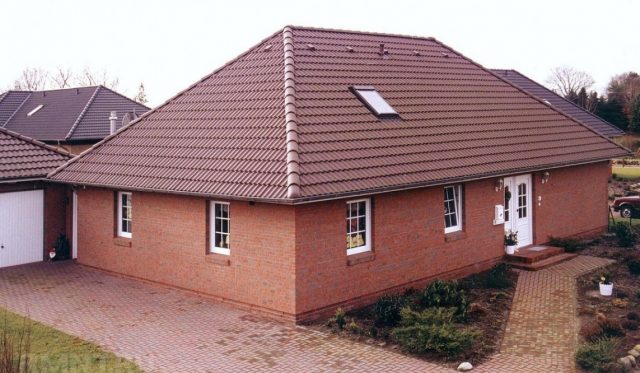

Внешний вид

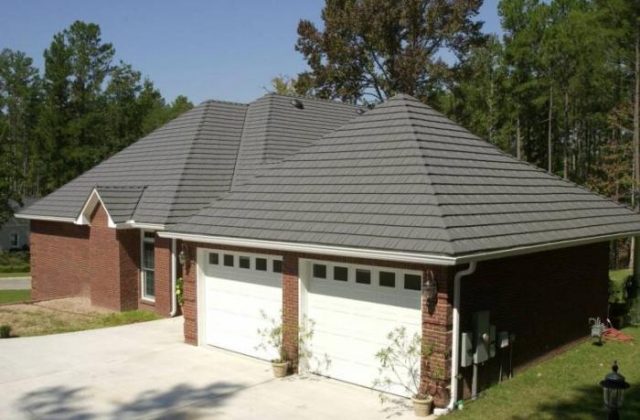

Конвертная крыша – это довольно интересный вид кровли, характеризующийся отсутствием фронтов. В подобных конструкциях они заменяются скатами. Крыша названа так благодаря своему внешнему виду: при взгляде сверху она похожа на конверт.

Как уже было упомянуто выше, конвертные крыши бывают двух видов.

• Вальмовая. В этом случае скаты кровли выполнены в виде двух равнобоких трапеций, а фронтоны – в виде двух равнобедренных треугольников. Длина конька у такой конструкции короче, чем у традиционной двускатной крыши. Еще они различаются углом наклона скатов.
• Шатровая. У этого типа крыши отсутствует конек, а стропила соединяются друг с другом в наивысшей точке. Все четыре стороны именуются скатами и имеют треугольную форму.

Специалисты рекомендуют использовать вальмовый вариант для прямоугольных строений, а шатровый – для квадратных.

Очень важно во время проектирования правильно рассчитать все нагрузки, а именно:

• силу ветра;
• количество снега;
• собственный вес крыши.

Необычный вид крыши делает её довольно популярным для пригородного строения. Она может использоваться для различного вида помещений, будь то жилой дом, баня или что-то иное. К тому же специалисты отмечают, что данный вид крыши хорошо подходит для различных климатических условий.

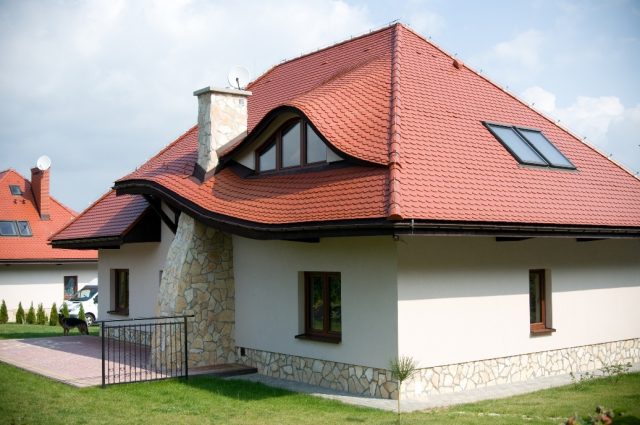

Довольно часто встречаются разновидности крыш-конвертов с эркером. Возводят крыши конверты как над одноэтажными, так и над двухэтажными строениями.

Монтаж

Как уже говорилось выше, конвертная крыша является довольно прочным и надежным вариантом. Но приступать к монтажу следует, только завершив и выверяв все расчеты. Если вы ни разу не проводили подобных работ, то специалисты советуют обратиться за помощью к профессиональным столярам.

Самым сложным будет выполнение соединений диагональных стропил с коньковым брусом.

Толщина стропил должна быть 4—5 см, а их ширина – около 15 см. Специалисты рекомендуют именно эти параметры из-за того, что при достаточной жесткости конструкции она не будет излишне давить на фундамент. Для крыши лучше выбирать брусья из хвойных пород деревьев: у них самые высокие показатели прочности и устойчивости к различным видам плесени, грибка, гнили. А также они менее подвержены воздействию насекомых-вредителей и размножению грызунов.

Процесс возведения крыши состоит из нескольких этапов.

• Мауэрлат. На верхнюю обвязку дома необходимо поместить брус с квадратным или прямоугольным сечением. Его основное предназначение – это улучшение распределения веса по всей конструкции. Стропила врезаются именно в него, а не в верхнюю обвязку.
• Вертикальные стойки. Их устанавливают на внутреннюю стену для поддержания конькового прогона. У шатрового типа всего одна такая стойка, а у вальмовой их может быть больше двух.
• Диагональные стропила. Их необходимо соединить с вертикальными стойками и коньковым брусом.

• Остальные стропила. Во время этого этапа формируется плоскость ската.
• Обрешетка. Перпендикулярно стропилам монтируются рейки, благодаря которым распределяется вес кровельного покрытия.
• Гидроизоляция. Необходимо закрыть все деревянные конструкции.
• Утепление.

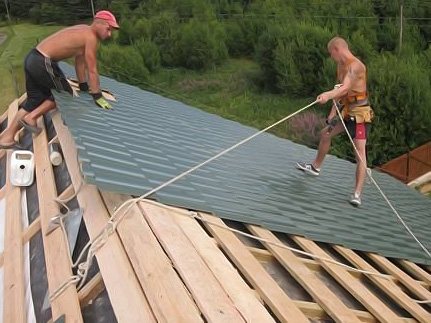

• Монтаж кровельного покрытия.

Все эти этапы можно сделать своими руками, главное, перед началом работ согласовать схему проекта со специалистом.

Процесс монтажа каркаса крыши конвертом смотрите далее.

Источник

Варианты исполнения крыши конверт

Главное конструктивное отличие такой кровли — это отсутствие фронтонов, вместо которых оборудуются дополнительные скаты.

Крыши конверты бывают:

1. Вальмовые — конструкция с двумя скатами в виде трапеции, и двумя — в виде треугольника.

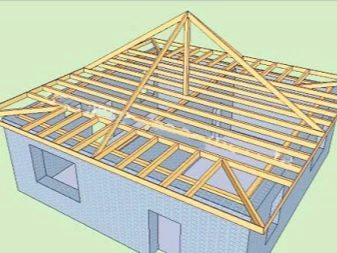

2. Шатровые — конструкция состоит из четырех треугольных скатов, которые соединяются коньковым узлом.

Один из наиболее простых вариантов – шатровая крыша.

Есть у схемы расположения скатов конвертом определенные недостатки, с которыми приходится мириться и учитывать при планировании устройства кровли:

• Конструкция получается значительно сложнее, чем у двухскатной крыши. Тем более, односкатное строительство требует использования большого количества дефицитного длинномерного бруса, доски и металлических уголков крепежа;
• Крыша конверт дает возможность максимально равномерно перераспределить приходящиеся на стены дома нагрузки от веса стропильного каркаса, кровельного покрытия, снега и льда;
• Спланировать и собрать крышу конверт своими руками, не имея практического опыта расчёта и постройки подобных объектов, практически невозможно, даже если имеются уверенные навыки столяра-плотника и определенный стаж работы.

Конструкция и устройство стропильной системы

Сам порядок расчета крыши конверта не представляет особой трудности, для ее планирования и расчёта достаточно вспомнить школьный курс тригонометрии и планиметрии и запастись парочкой строительных справочников.

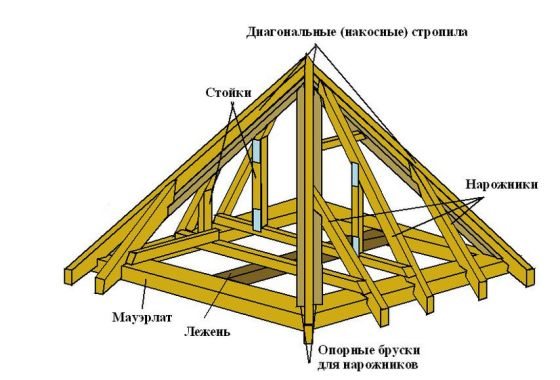

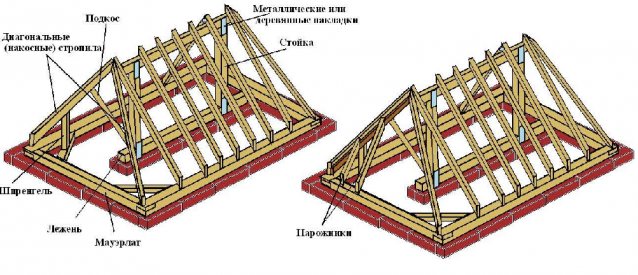

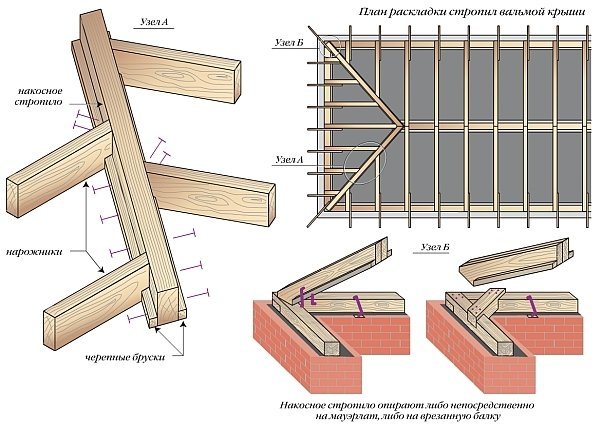

Конструктивно каркас крыши конверта фото состоит из следующих элементов:

• Центральная коньковая балка, на неё опираются все четыре плоскости;
• Диагональные и рядовые стропила каркаса, первые располагаются по диагонали от вершины угла основания к срединной линии;
• Рядовые стропила ничем не отличаются от обычных стропильных балок двухскатной кровли;
• Нарожники представляют собой короткие отрезки бруса или досок, которыми зашивают боковые плоскости.

В отличие от остальных стропильных балок, каждый нарожник имеет свою длину и размер, которые при планировании кровли нужно рассчитать по определенной схеме.

Существует три варианта расчета каркасной системы:

• Использовать типовую схему расчета крыши конвертом, которая имеется практически в любом учебном пособии или справочнике по строительной механике. Здесь же приводятся рекомендации по выбору сечения балок в зависимости от длины ската и угла наклона плоскости кровли;
• Второй способ подразумевает графический способ расчета крыши конверта. Для этого потребуется вычертить в масштабе план-схему будущего каркаса с подробной деталировкой всех основных узлов и деталей. После того как будут нанесены все основные элементы стропильного каркаса, можно будет измерить длины стропил коньковой балки нарожников, угловых и коньковых прогонов;
• Третий способ подразумевает использование специализированной программы для проектирования кровельных конструкций. Такой способ позволит учесть основные требования к построению крыши конвертом схема и избежать наиболее грубых ошибок при расчете.



Преимущества кровли конверт

• Под крышей образуется большое пространство. Подкровельное пространство, образуемое такой конструкцией, предоставляет возможность организовывать мансардные помещения большой площади с высокими потолками.
• Хороший водосток. Большое количество скатов с хорошим уклоном позволяет эффективно отводить с кровли дождевые и талые воды.
• Эффективно защищают стены здания от атмосферных осадков. Благодаря отсутствию фронтонов все наружные стены лучше защищены от атмосферных осадков — соответственно, их срок службы значительно увеличивается.
• Равномерный подогрев чердака (мансарды). Чердак или мансардное помещение, поверхность крыши, благодаря обустройству дополнительных скатов вместо вертикальных фронтонов, обогреваются равномерно.

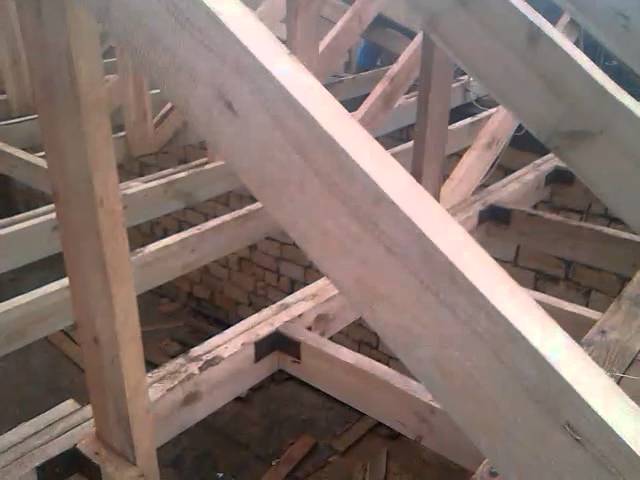

Стропильная система. Конвертная крыша. Стойки, стропильные фермы, мауэлат.

Самостоятельное возведение крыши

Строительство верхней конструкции здания требует определенных знаний и навыков. Однако часто владелец дома принимается за возведение самостоятельно, изучая все конструктивные особенности и следуя правилу: хочешь, чтобы было сделано хорошо – сделай это сам. Кроме того, таким образом можно сэкономить на оплате услуг кровельщиков.

Крыша конвертом довольно сложная в исполнении, что компенсируется превосходным результатом – конструкция эстетически привлекательна, а также надежно защищает внутренние помещения от атмосферных воздействий долгие годы.

Чтобы возвести крышу самостоятельно, не прибегая к услугам специалистов, в первую очередь нужно произвести расчеты и выполнить чертежи.

Для того чтобы узнать, сколько материалов понадобится, пригодятся знания из школьного курса геометрии.

Определяя площадь кровельного покрытия, необходимо учитывать количество отходов при раскройке.

Угол наклона ската рассчитывается, исходя из заданных параметров, немалую роль при этом играет выбор кровельного материала.

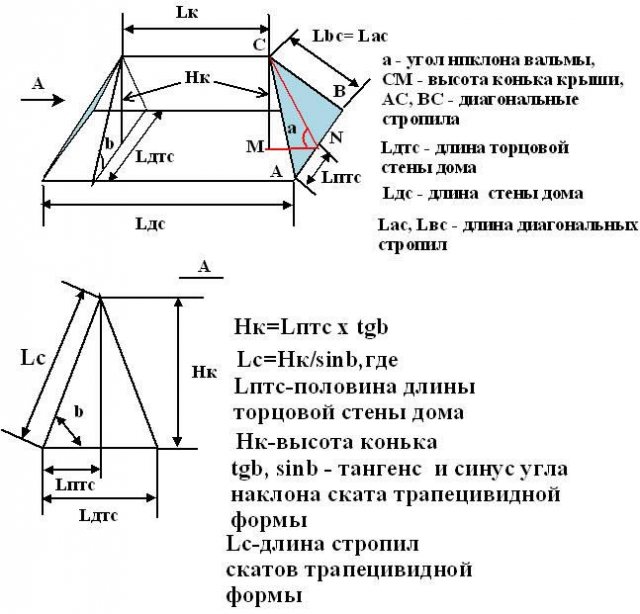

Как рассчитать четырехскатную крышу: размеры основания, уклона

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши. Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

силы и скорости ветра в районе строящегося дома;

интенсивности осадков;

используемого кровельного материала.

Советы и рекомендации

Чтобы дом с крышей конверт прослужил долго, нужно соблюдать некоторые дополнительные правила:

• дерево для каркаса нужно выбирать хвойных пород, благодаря высокой смолистости такая древесина более устойчива к гнили и действию влаги, кроме того, сосна, ель или лиственница не боятся насекомых;
• при установке каждого элемента тщательно проверяют вертикальность и горизонтальность;
• чтобы дерево не гнило, все опорные элементы укладывают на гидроизоляцию;
• важно правильно рассчитать предполагаемую нагрузку и, учитывая ее, определить частоту расположения стропил и количество дополнительных подпорных элементов, в противном случае система быстро потеряет устойчивость;
• чертеж крыши конверта можно рассчитать самостоятельно, а можно воспользоваться готовым проектом, если он имеет подходящие размеры;
• обязательно учитывают вес кровли, если каркас сооружения уже сделан, то заменить материал можно только более легким;
• гидроизоляция системы является обязательным условием долгой службы;
• если выполняется утепление, то эти работы производят изнутри чердака и только после полного окончания всех влажных работ.

Крыша конвертом – неплохой вариант практически для любой климатической области. Но чем холоднее регион, тем дороже будет сооружение: утепление и хорошая гидроизоляция обходятся недешево.

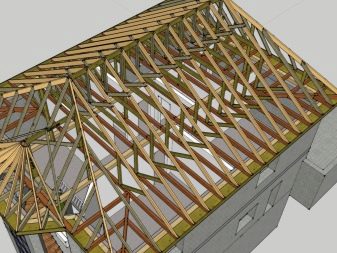

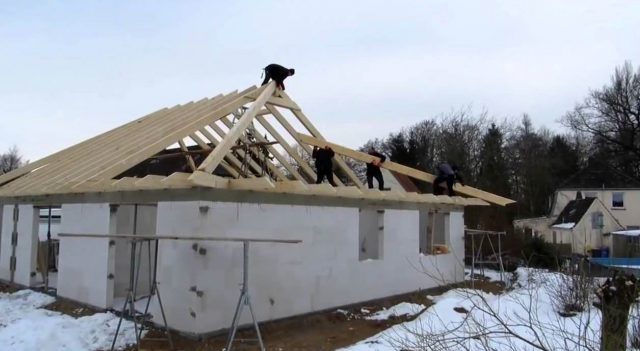

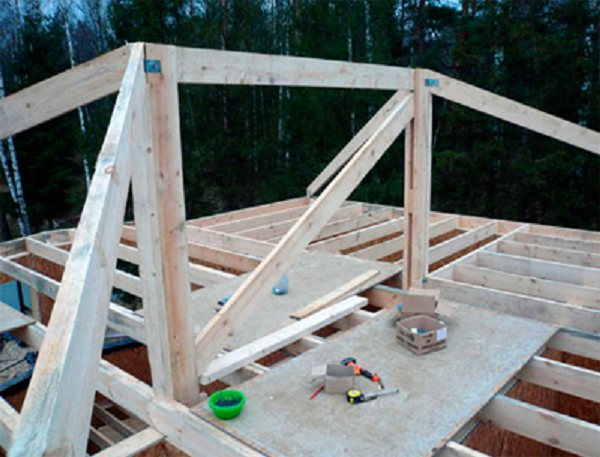

Сборка стропильного каркаса

После того как главные детали крыши конвертом были установлены и зафиксированы, можно переходить к изготовлению всех четырёх скатов каркаса. В первую очередь устанавливают рядовые стропила, технология сборки стропильной системы двух главных скатов практически не отличается от работы с обычной двускатной кровлей.

Стропила небольших домиков подрезают и устанавливают непосредственно на крыше. Если дом большой, то стропильные балки для конверта запиливают непосредственно на земле, после чего поднимают на потолочное перекрытие, подгоняют и укладывают на коньковую балку.

По завершению сборки двух главных скатов переходят к обустройству боковых скатов. Основная сложность заключается в том, что каждую балку нарожник необходимо измерить и индивидуально подогнать по длине непосредственно на каркасе, после чего выполняется косой запил концов стропила и укладка его на скат кровли. Все установленные детали стропильного каркаса конверта обязательно усиливаются металлическими накладками и уголками. Несмотря на кажущуюся прочность, деревянная конструкция остаётся очень чувствительной до тех пор, пока не произойдет выравнивание и небольшая усадка в стропильной системе на стенах дома.

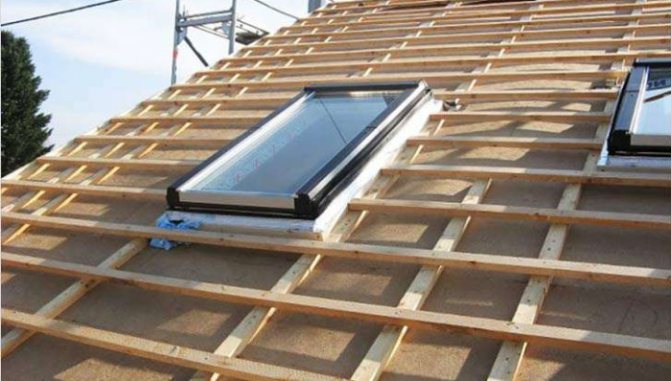

На последнем этапе на поверхность скатов набивается обрешетка и контробрешетка, укладывается пароизоляция и все детали кровельного пирога.

Одним из преимуществ является то, что благодаря введению двух дополнительных скатов удается снизить тепловые потери через потолочное перекрытие.

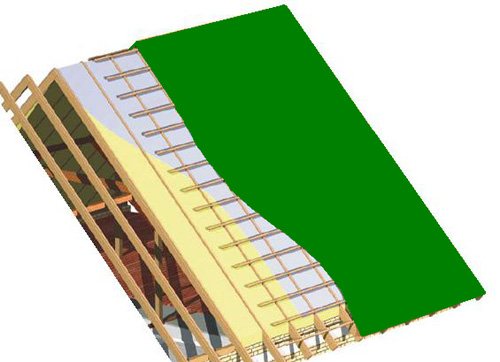

Практически всегда четырехскатные конструкции утепляются минеральным волокном. Если чердак на четырехскатной кровле планируется выполнить по холодной схеме, то в основании каркаса нужно будет обязательно уложить пароизоляцию.

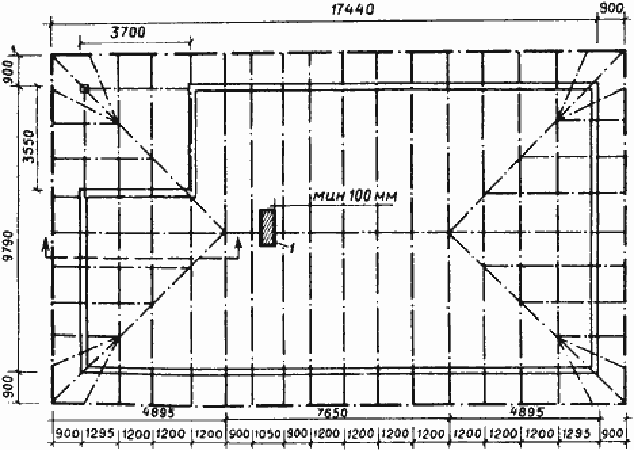

Схема крыши конверта

Конверт — это любая четырехскатка: вальмовая крыша конвертом, шатровая. Сверху такой дом выглядит как запечатанное письмо, отсюда и название.

• У вальмовой крыши скаты неодинаковые: торцевые выполнены в виде треугольников, боковые – в виде трапеций.
• У шатровой крыши все четыре ската – равнобедренные конгруэнтные треугольники.

Конструкция допускает и более сложные формы. Например, крыша конверт с эркером.

Как правильно проводить вычисления?

Сейчас существует множество сайтов, позволяющих в реальном времени вычислить площадь желаемой конструкции и выполнить чертежи. Но даже с ними нужно знать исходные данные.

Расчет местонахождения конька и ребер кровли нужно проводить в первую очередь, так как это основа всего будущего каркаса. Для этого можно использовать различные инженерные таблицы. Помимо них, также можно отыскать таблицу угла расчета вальмы.

Чтобы посчитать угол наклона крыши, нужно определиться, во-первых, с её высотой, а во-вторых, для каких целей она будет предназначена.

Разновидности конвертных крыш

Крыша конвертом выполняется в 2 вариантах:

1. Вальмовая – 2 ската в этой модели представляют собой трапеции, а 2 других – равнобедренные треугольники. Если наличествует коньковый прогон, это облегчает расчет схемы и сооружение кровли конвертом. Вальмовая крыша возводится на зданиях прямоугольных в проекции.



2. Шатровая – все секции имеют форму равнобедренных треугольников. Коньковый прогон отсутствует. Эта конструкция сложнее в расчетах, так как требует точной подгонки элементов. В монтаже шатровая крыша тоже сложнее. Такой вариант подходит для жилого дома или пристройки квадратной формы.



Оба варианта кровли отличаются стойкостью к нагрузкам, надежностью и долговечностью. На фото – крыша конверт шатрового типа.

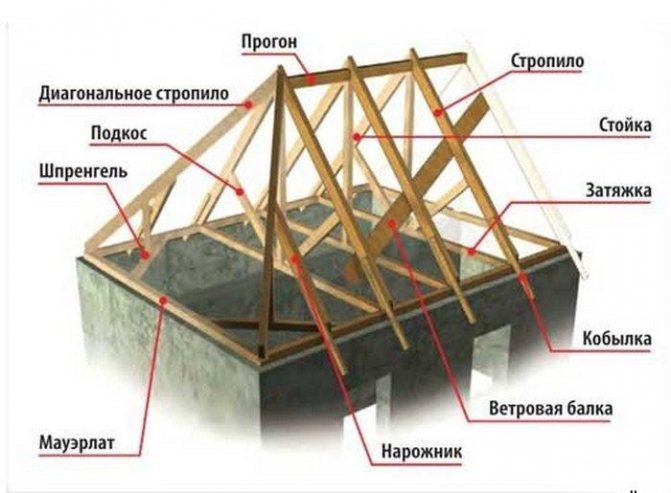

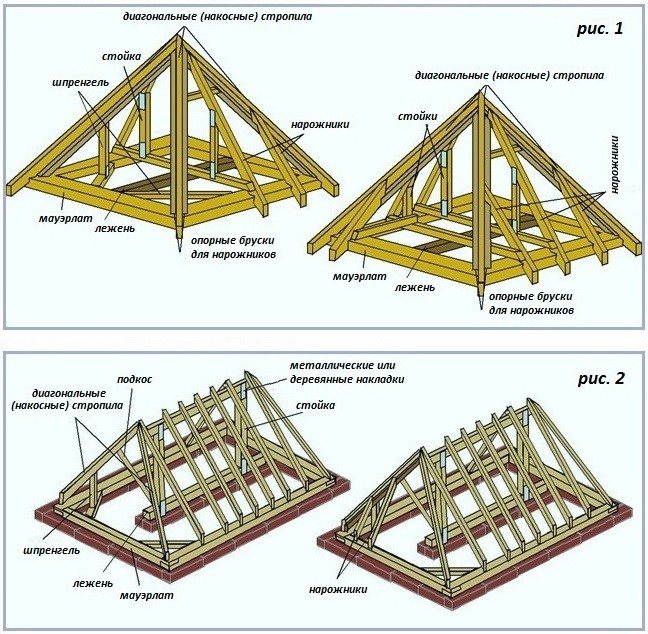

Составные элементы вальмовой крыши

Чтобы понимать, как сделать вальмовую крышу своими руками, необходимо знать основные элементы ее стропильной системы. Так, подобная четырехскатная конструкция состоят из таких фрагментов:

• Коньковый брус. Располагается по центру торцевых стен дома и имеет определенную длину, выведенную путем простых расчетов.
• Центральное стропило. Является опорным элементом жесткости для конька и всей конструкции. Стыкуются такие элементы в количестве двух штук с одной стороны конька и двух штук с другой его стороны, по направлению к двум длинным стенам дома под углом. Таким образом, 4 центральных стропилины формируют каркас вальмовой кровли.
• Угловые стропила (диагональные). Также стыкуются в количестве двух штук с одного конца конька и ведут к углам коробки дома каждый.
• Промежуточные стропила. Эти фрагменты стыкуют конек по его длине с карнизной частью коробки дома. Располагаются с шагом 50-70 см между центральными стропилами.
• Короткие стропила. Являются дополнительным элементами в конструкции и располагаются как стыковочная опора между угловыми стропилами и карнизной частью крыши. Их уклон идентичен уклону промежуточных стропил.
• Вертикальная стойка. Деревянная балка из бруса сечением 150х150, подпирающая коньковый брус по всей его длине.
• Подкос. Деревянный элемент, подпирающий стропила во внутренней части всей конструкции под углом по отношению к полу.
• Ветровая балка. Для усиления жесткости каркаса ее монтируют под стропила с той части крыши, где преимущественно случаются ветра в регионе.
• Шпренгель. Элемент каркаса, усиливающий жесткость мауэрлата. Располагается по углам мауэрлата, образуя таким образом треугольники.
• Затяжка. В большинстве случаев это поперечная балка, которая может играть роль и балки перекрытия.

Для удобства читателя по тексту расположены фото, поясняющие все термины. К тому же здесь мастер может увидеть и чертежи вальмовой крыши, на которых хорошо просматривается вся конструкция стропильной системы.

Произведение расчетов

Устройство и монтаж вальмовой крыши

Чтобы крыша-конверт получилась прочной и надежной, необходимо произвести расчет вальмовой крыши. При выполнении этого этапа работ необходимо учесть такие моменты:

• Тип системы стропил (навесная или наслонная/врезная). При этом отметим, что наслонная система в разы прочнее.
• Параметры сечения досок и бруса для сборки каркаса. Как правило, для конька и вертикальных стоек используют брус сечением 150х150, 150х100 или 150х200 мм. Для стропил же можно использовать обрезную хвойную доску сечением 150х50 мм.
• Параметры выступающих на крыше элементов (труба, окно и пр.).

При проведении расчетов придется использовать формулы, в которых будут представлены такие буквенные значения на латиннице. Их трактовка выглядит так:

• S — площадь всех скатов крыши;
• h — высота всего каркаса от перекрытия пола до верхней части (конька);
• L — длина фрагмента;
• D — ширина фрагмента;
• K — расстояние от стены до крайней точки свеса;
• ß — угол уклона рядового стропила.

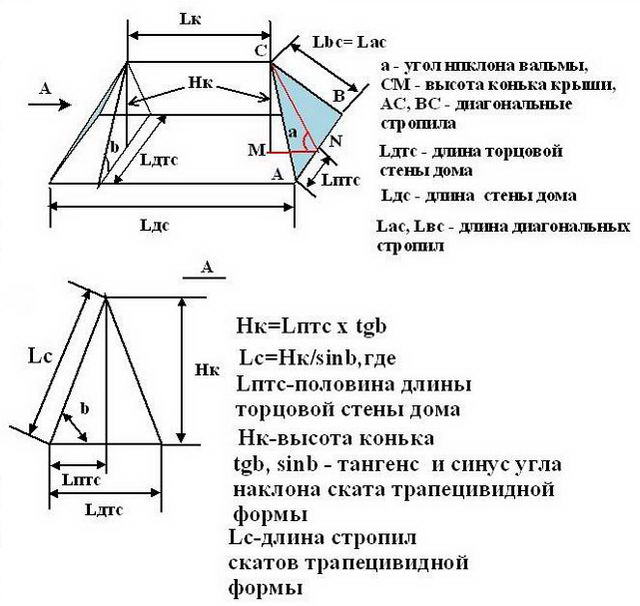

Итак, основные параметры высчитываем по таким формулам:

• h = (D х tan α):2 — высота конька или просто высота крыши;
• L конька = L-D — длина конькового бруса;
• L центр. стр. = h2+d2 — длина стропила центрального. То есть, параметры, возведенные в квадрат, суммируются;

Важно: при этом длина рядового стропила высчитывается по той же формуле.

• Lсвеса = k:cos α — длина свеса стропила;
• ß = 90° — α, где α это угол между нижним краем стропила и плоскостью пола;
• √(L2+ d2) — длина диагонального стропила. То есть здесь возведенные в квадрат величины суммируются и из полученного числа извлекается корень вкадратный;
• L1= (2:3)*L — стропило короткое первое;
• L2= (1:3)*L — стропило короткое второе.

Важно: кроме этого необходимо использовать специальную таблицу коэффициента при расчетах. Он зависит от угла уклона скатов.

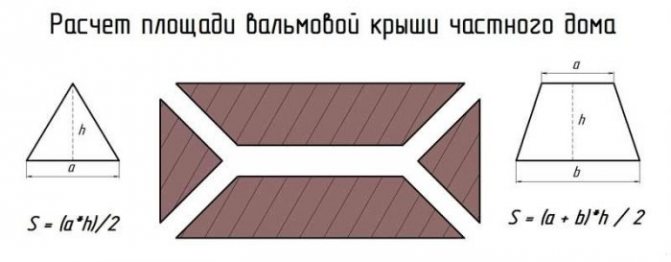

Расчет площади вальмовой крыши

Чтобы крыша конверт, сделанная своими руками, была не только крепкой, но и привлекательной, необходимо сразу закупить кровельный материал для нее. А для этого нужно высчитать площадь кровли общую. Вычисления делают по такой формуле:

Устройство стропильной системы вальмовой крыши

• S=(a х h ):2 где а – основание троеугольника, h — его высота. Эта формула используется для вальмы (треугольных двух скатов крыши).
• S=(a+b)хh:2. А эта формула применяется для двух трапециевидных скатов конструкции.

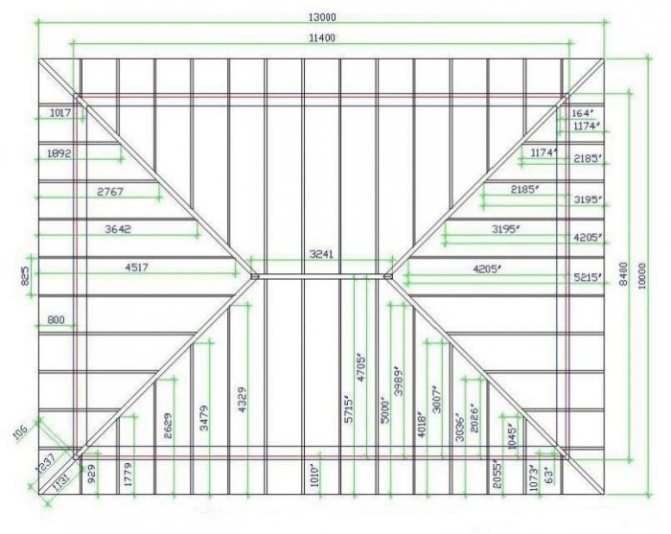

Разметка перекрытия под стропильную систему

Вальмовая крыша своими руками пошагово должна строиться без отклонений от этапов работы. А поэтому после всех произведенных расчетов необходимо сделать разметку пространства под установку стропильной системы. Меточные работы можно производить с помощью специальной линейки, сделанной из фанеры. На нее удобно наносить все отметки. Для разметочных работ нужно действовать таким образом:

• По торцевым стенам дома на мауэрлате намечаем центральную ось. Это будет точка расположения конька. При этом важно учесть толщину бруса для коньковой планки, чтобы в итоге она поделилась надвое в оси пересечения.
• Теперь нужно отметить длину конька на получившемся отрезке.
• От одного конца предполагаемого места конькового бруса прокладываем линию к длинной стене дома. Получаем место расположения центрального стропила. Параллельно ему будет располагаться и вторая нога.
• Затем под углом по отношению к торцу конька вымеряем расположение угловых стропил. Как мы помним, они тянутся от концов конька к углам коробки дома.
• Теперь один край нашей рейки необходимо приложить к намеченной оси, а другой ее край располагаем строго по центру длинной стены. Это будет точка опоры промежуточного стропила. Согласно длине конька их нужно расположить с шагом 50-60 см до угловых стропил.
• И уже по имеющейся разметке углового стропила намечаем расположение боковых ног каркаса.

3 Монтаж четырехскатной крыши – несколько важных советов

Когда монтируется четырехскатная крыша своими руками, необходимо учесть следующее:

• Для стандартной крыши используются лаги-стропила прямоугольного сечения, размером от 50х100 мм. Их сначала вымеряют по размеру посадочных мест, потом обрабатывают антисептическими и антипиреновыми составами и только потом устанавливают;
• Между торцом стены и стропилами прокладывают лист изоляции (рубероид и т.п.) и крепят дерево к стене с помощью длинных анкеров. К верхнему коньку, вертикальным балкам и другим деревянным элементам стропила прибиваются длинными гвоздями. Предварительно оба сопрягаемых изделия сверлят тонким сверлом, дабы дерево не потрескалось при сильных ударах молотком;
• Резка стропильных ферм на высоте недопустима. Если элемент имеет увеличенные габариты, то его опускают на землю и отпиливают на устойчивом полу. Изображать «танцора с пилой» на собственной крыше неразумно, такие танцы могут закончиться в травматологии…
• Тем более запрещается «наращивание» лаг и ферм, если их размер меньше необходимого. Увы, но за небрежную работу рулеткой придется расплачиваться отбракованной доской. Впрочем, в дело пойдут все доски – ведь еще предстоит этап утепления и обрешетки;
• К установленным стропилам кровельные материалы напрямую не прибиваются!
  Стропильная конструкция является несущей – для кровельной отделки необходимо набить на нее вспомогательную обрешетку. Данный этап выполняется совместно с утеплением крыши и вентиляцией подкровельного пространства, для обрешетки используются рейки или бруски сечением от 30х30 мм.

Шатровая крыша представляет собой современную конструкцию четырехскатной кровли, отличающейся повышенной степенью аэродинамики. За счет своей формы крыша смотрится эстетично и аккуратно, без потери в прочности.

Чтобы создать такую красивую и функциональную постройку рекомендуется провести несложный расчет шатровой крыши онлайн калькулятором сайт. Расчеты производятся бесплатно, от вас необходимо только ввести свои начальные данные и нажать «Рассчитать». После чего вы можете сохранять результаты расчетов в удобном вам формате, отправить на почту, работать с чертежами, интерактивной моделью 3D.

Для постройки качественного сооружения нужно точно определить параметры стропил, нарисовать раскладку шатровой крыши, рассчитать количество стройматериала. Для этого можно воспользоваться таблицами Пифагора, сложными математическими формулами и уравнениями, либо прибегнуть к опыту специалиста.

Можно всё вычислить самостоятельно, но для предотвращения ошибок в процессе строительства, лучше всего воспользоваться многофункциональной программой, представленной на сайте. Альтернативным простым вариантом длительных вычислений является расчет четырехскатной крыши с помощью калькулятора сайт в режиме онлайн.

Преимущества kalk . pro — калькулятора шатровой крышионлайн

Использование программы позволяет значительно сэкономить силы, время, деньги. Предложенный строительный калькулятор шатровой крыши имеет особенности:

• удобство, доступность пользования;
• бесплатные расчеты, моделирование;
• максимальная точность расчетов;
• расчеты по правилам, требованиям и нормам;
• формирование интерактивной 3D модели (проекта) готовой кровли;
• создание подробных необходимых технических чертежей всех элементов шатровой крыши, например, план стропил четырехскатной крыши, и всей системы в целом;
• возможность выбора параметров, в том числе типа крыши и единиц измерения (мм, см, м, фут, дюйм).

Немаловажным аспектом работы программы является подробный проект, получаемый в результате расчетов и моделирования. Шатровая крыша, чертеж которой будет представлен после проведения соответствующих подсчетов, будет иметь точные размеры каждой детали для надежной и крепкой стропильной кровельной системы.

Как рассчитать шатровую крышу?

Расчет шатровой крыши с помощью калькулятора помогает определить необходимое количество стройматериала для строительства и размеры основных элементов. Для получения результата необходимо ввести информацию о доме и крыше — ширине, длине, нахлесте материала сбоку и сверху:

• размеры крыши: высота, размер свеса;
• замеры дома: длина + ширина, толщина и высота стены, ширина + толщина мауэрлата;
• замеры стропил: глубина запила на стропилах, ширина стропил, толщина, расстояние или шаг между ними;
• предполагаемая толщина контробрешетки и параметры обрешетки;
• информация по материалу кровли.

Для того чтобы выполнить такую задачу, как рассчитать площадь четырехскатной крыши или ее элементы, программе понадобится не более минуты. Пользователю нужно просто внимательно ввести соответствующие параметры сооружения.

Результаты расчетов строительного калькулятора шатровой крыши

По итогам расчета калькулятор формирует все данные, необходимые для закупки материалов, старта строительства кровельной конструкции:

• размеры всех стропильных ног (у шатровой крыши они различны — диагональные, накосные, и т.д.)
• длина конька и карниза
• площадь шатровой кровли
• объем пиломатериалов для строительства, количество материала для кровли;
• подробные чертежи
• 3 d модель

Так как четырехскатная шатровая крыша в натуральном виде представляет собой объемную фигуру (пирамиду), программа просчитывает не только периметр основания, размеры досок (по плоскостям), но и общую площадь постройки.

Простота пользования программой, доступность пользователям сети — основные плюсы онлайн программы. Она значительно облегчает процесс постройки крыши, так как для проектирования и строительства конструкции вам не понадобятся услуги профессионалов. Воспользуйтесь функциональным инструментом прямо сейчас!

Шатровая четырехскатная крыша, построенная по точным расчетам калькулятора, — залог долговечной кровли и эстетичного внешнего вида всего вашего дома.

Как построить крышу конверт своими руками

Строительство кровли начинается с проведения подготовительных мероприятий. Стропильную систему невозможно установить непосредственно на каменные или деревянные стены дома. Каркас создает огромную нагрузку на стены, поэтому, перед тем как сделать крышу конвертом своими руками, потребуется уложить промежуточный брус мауэрлата, соединяющий стропильную систему и коробку здания.

Подготовка к сборке стропильной системы крыши конвертом

После того как был смонтирован мауэрлат и уложены балки потолочного перекрытия, можно приступать к сборке стропильной системы крыши. Для того чтобы система конверт не свалилась с потолочного перекрытия, необходимо обшить балки лобовой доской и установить угловые раскосы.

На втором этапе потребуется уложить доски на потолочное перекрытие. В центральной части это позволит собрать и установить коньковую балку. Сборка каркасной системы конверта начинается с изготовления и установки коньковой рамы. Пока на балку не уложены стропила, рама находится в неустойчивом положении. Поэтому в первую очередь необходимо установить пару центральных стропил, подпирающих раму со стороны боковых скатов.

Чтобы в процессе крепежа стропил на коньковую балку система конверта не съехала с первоначального положения, все элементы должны крепиться на каркасе крыши только попарно. Кроме того, места соединений обязательно усиливают накладными пластинами и уголками. Очень хорошо обрисован этот момент при сборке своими руками крыши конвертом на видео

На следующем этапе необходимо установить диагональные стропила. Их также монтируют попарно, после установки наиболее короткого стропила необходимо переходить к балке, расположенной по диагонали, таким образом, при сборке крыши конверта все элементы будут находиться в сбалансированном положении.

Установка диагональных стропил считается наиболее сложным этапом сборки крыши конвертом.

Как покрыть материалом

Покрытие укладывается в соответствии с инструкцией к нему. Допустим, в нашем случае это крыша конверт из профнастила:

1. Пароизоляция. Пленку укладывают по стропилам вдоль карнизов с небольшим провисанием, крепят степлером. Верхнюю полосу кладут с нахлестом на нижнюю. Швы проклеивают строительным скотчем.

2. Утеплитель. Плиты ставят враспор между стропилами.

3. Гидроизоляцию кладут поверх утеплителя так же, как пароизоляцию. Обе пленки кладут отводящей поверхностью наружу, в сторону от утеплителя.

КРЫША КОНВЕРТ

4. Шаг обрешетки зависит от марки выбранного профиля. При достаточной крутизне скатов (не меньше 15 градусов) шаг составляет 0,5-1 метр.

5. Устанавливают по карнизам карнизные планки. Фиксируют к крайней доске обрешетки саморезами для профнастила.

6. Первые листы кладут на карниз, оставляя небольшой выпуск за стену для свесов. Соседние листы крепят между собой саморезами в гребень гофры, к обрешетке – в понижение гофры. Резать заготовки для листов можно ножовкой или ножницами по металлу.

7. Устанавливают коньковый элемент на конек и хребты вальм. На коньке элемент кладут с нахлестом по ветру, на хребтах – с нахлестом верхнего на нижний.

Чтобы построить крышу, обращайтесь в нашу фирму. У нас пятнадцатилетний опыт установки кровельных конструкций, высокие скорости монтажа и доступные цены крыши конверт. Вы получите качественную кровлю и гарантию на нее.
